מה זה?

שיטות מסורתיות לחימום חלל מבוססות על פליטת אנרגיה תרמית ממקור ספציפי. זה יכול להיות דוד גדול אחד (כמו תנור), וזה מספיק כדי לשמור על הטמפרטורה הנדרשת בכל הבית. לעתים קרובות יותר משתמשים במערכות רדיאטור בהן מסתובב נוזל חם (נושא חום). רדיאטורים הפולטים חום ממוקמים בכל חדר ומספקים חימום הסעה.

שיטות חימום כאלה הן נפוצות, אך לא יעילות. זרימת מוביל החום דורשת יצירת תנאים מסוימים (שיפוע הצינורות, שימוש בעליית שכבות מחוממות של נוזלים כלפי מעלה), או שימוש במשאבות סירקולציה. יחד עם זאת, הפסדי האנרגיה התרמית גדולים למדי, והסעה אינה מאפשרת חימום אחיד של כל החדר – תמיד יש אזורים חמים וקרים יותר של המקום.

חימום תת רצפתי הוא מערכת חימום המבוססת על עקרון אחר של העברת חום. במקום אלמנטים נקודתיים בודדים, כל שטח החדר משמש כמקור. גישה זו מאפשרת חיסכון משמעותי בעלויות הדלק. בנוסף, ההפסדים הגלומים במערכות חימום מסורתיות נעלמים כמעט. כל שטח החדר מתחמם באופן שווה, הופעת אזורים קרים וחמים אינה נכללת.

מבנה החימום התת רצפתי מייצג מקור אחד לאנרגיית חום, המופץ באופן שווה מתחת לריצוף הרצפה בכל שטח החדר. נעשה שימוש בסוגים שונים של תנורי חימום, החל מצנרת מים חמים ועד כבלי חימום חשמליים או מבני סרט אינפרא אדום. לכל הסוגים יש מאפיינים, מגבלות ויתרונות משלהם..

יתרונות של חימום תת רצפתי

מהו החיסרון העיקרי של מערכת חימום חלל מסורתית באמצעות רדיאטורים המותקנים על הקיר? אוויר חם, על פי חוק הפיזיקה, ממהר כלפי מעלה, עוקף את אותם אזורים הזקוקים לחימום מלכתחילה. התחממות יתר של השכבות העליונות וחימום לא מספיק של השכבות התחתונות. מערכת חימום תת רצפתי מבטלת את האפקט הזה.

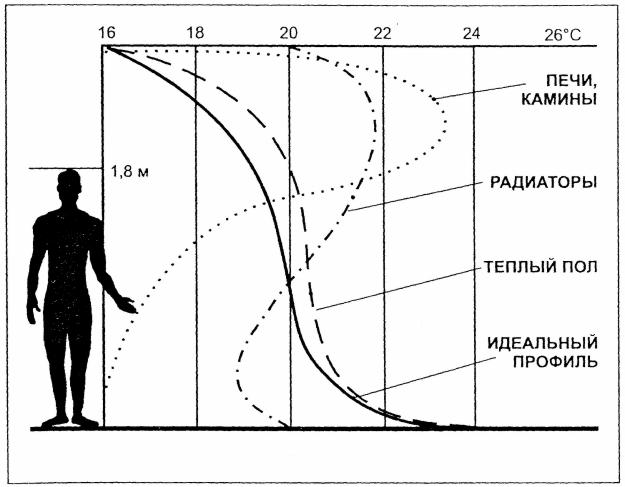

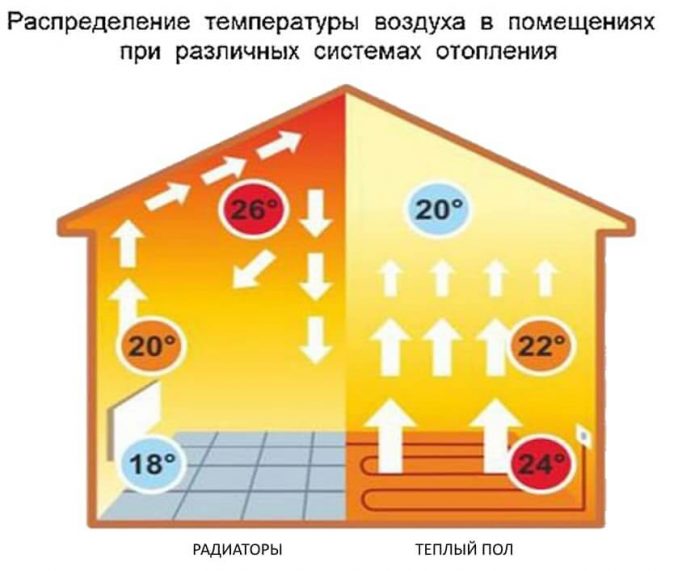

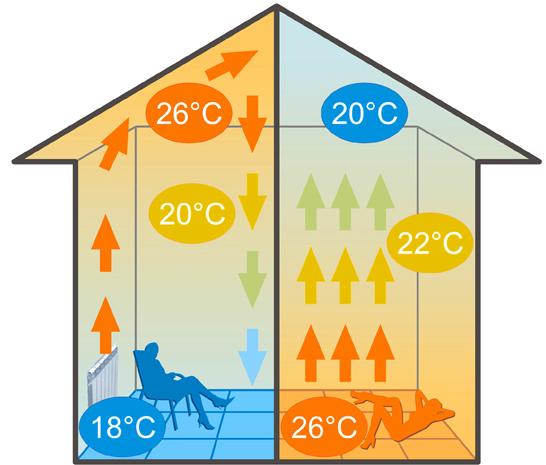

אם, עם חימום צדדי, האוויר מתחת לתקרה מתחמם 5 – 7 מעלות יותר מאשר למטה, הרי שכאשר הרצפה החמה פועלת, הדברים הפוכים בדיוק. וחלוקת טמפרטורה כזו בסלון נתפסת בעיני האדם כנוחה יותר..

בנוסף, כאשר מרגישים חמימות באזור הרגליים, טמפרטורת החדר הכוללת נתפסת כחמה יותר. אפשר, מבלי להתפשר על הנוחות, להפחית את חימום החדר בכמה מעלות ולהפחית את צריכת האנרגיה.

מכשיר החימום התת רצפתי מאפשר לך לווסת את המיקרו אקלים בדירה. יחידת הבקרה שומרת באופן אוטומטי על הטמפרטורה שנקבעה, וגם מפעילה או מכבה את החימום בזמן, בהנחיית אלגוריתם מסוים. זה מאפשר להשתמש באנרגיה ביעילות רבה יותר..

כמו כן, חשוב שמשטח העברת החום של מערכת כזו יהיה גדול פי כמה משטחם של כל מכשירי חימום אחרים (קונווקטורים, רדיאטורים וכו ‘)..

אודות קונווקטורים, קרא עוד בחומר – קונווקטורים מובנים ברצפה.

כאשר אתם חושבים על השאלה האם אתם זקוקים לרצפה חמימה, קחו בחשבון שבגלל זרימות החום כלפי מעלה, זהו האמצעי היעיל והחסכוני ביותר לחימום דירה. מערכת כזו יכולה לשמש הן עבור חדרים בודדים (חדר אמבטיה, שירותים, מטבח) והן עבור כל הדירה..

יתרונות וחסרונות

היתרונות של רצפה חמה כוללים:

• האפקט של השימוש במערכת החימום גדל;
• אובדן אנרגיית חום במהלך הובלת נושא החום אינו נכלל;
• שטח העברת חום גדול מאפשר ירידה בטמפרטורת פני השטח, וכתוצאה מכך חיסכון גדול יותר בדלק או באנרגיה;
• ניתן להתאים באופן עצמאי את הטמפרטורה בחדר;
• חוסר הסעה מפחית את זרימת האבק ועוזר לטהר את האוויר בחדר.

החסרונות של רצפות חמות נחשבים כדלקמן:

• מורכבות ההרכבה. התקנת סוגים מסוימים של תנורי חימום שווה ערך להרכבה מחדש של הרצפה. יתר על כן, רבים

  מבנים משנים את מפלס הרצפה ב -5 ס”מ או יותר;

• סוגים חשמליים של תנורי חימום צורכים באופן פעיל חשמל, מה שבא לידי ביטוי בתשלום. יתר על כן, אם זה קורה

  הפסקת חשמל, הבית נשאר ללא חימום;

• מבני מים דורשים עלויות רק בשלב ההרכבה. עם זאת, השיפוץ

  מערכות כאלה קשות ביותר, במיוחד אם

  הם מוקפים במגהץ. בנוסף, התקנת מערכות מים בדירות MKD אסורה על פי הכללים הקיימים;

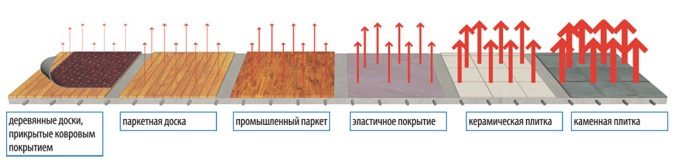

• מרבית חיפויי הרצפה, בשל סגוליותם, משמשים כניתוק תרמי

  אֵנֶרְגִיָה. לעבודה עם מערכות חימום תת רצפתי נדרשים סוגים מיוחדים של לרבד, לינוליאום וציפויים אחרים.

בריאות: האם רצפה חמה טובה לבריאות או מזיקה??

המחלוקות על היתרונות והנזקים של חימום תת רצפתי אינם פוחתים. מתנגדי החימום מלמטה טוענים כי יש לשמור על כפות הרגליים בקור, כ”מסופקות מהטבע “. התומכים נזכרים בעצתו של אלכסנדר סובורוב מהמדע לנצח: “שמור על כפות הרגליים חמות, הבטן רעב והראש בקור”. רבים שמו לב: צריך רק להתעכב ברחוב קר בנעליים רטובות או קלות, ומובטח הצטננות..

הפיזיולוגים הצליחו לברר את מנגנוני התגובה של הגוף לקירור הרגליים. מסתבר שאחרי כמה שעות של חשיפה לקור, כלי האף של הצוואר מצטמצמים באופן רפלקסיבי, היווצרות ריר, המכשול הראשון לחיידקים, מצטמצמת. בנוסף, קירור מקומי זה חוסם את הנוגדנים של המערכת החיסונית. התוצאה היא מחלה קרה. לכן, אל תשאיר את הרגליים על הרצפה הקרה. ללבוש נעלי בית חמות או שיש לך רצפה חמה ולך יחף.

קירור קצר יכול להיות מועיל אם אתה מתקשה. אך עם תהליך ההתקשות הנכון, לא רק הטמפרטורה חשובה כמו סדירות ההליכים להסתגלות לשינויי טמפרטורה פתאומיים. חימום תת רצפתי לא יפחית את ההשפעה של אמצעי ההתקשות שלכם.

חששות אחרים (קרינה מזיקה, התפתחות דליות ברגליים וכו ‘) לא קיבלו אישור רפואי ושייכים לתחום המיתולוגיה האינטרנטית..

עם זאת, עלולות להתעורר בעיות: עקב התקנה והפעלה לא נכונה של הציוד. עם זאת, זה חל גם על אפשרויות חימום אחרות. טעות נפוצה היא טמפרטורה גבוהה מדי. אלה המורגלים בחימום רדיאטור חם מתאימים את החימום המוגזם גם לרצפה החמה. כתוצאה מכך, החדר “חם”, מעלות ב 30-35. בעוד שהטמפרטורה המומלצת לבריאות נמוכה בכמעט 10 מעלות.

בעיה נוספת – אוויר יבש ואבק – אינה יכולה להיקרא אופיינית לחדרים עם חימום תת רצפתי. אוורור לקוי (במיוחד בחורף), ניקוי רטוב נדיר משפיע על הירידה באיכות האוויר. פירוק אבק על אלמנטים חמים של מכשירי חימום, ירידה בנפח החמצן והמים באוויר – הגורם לכאבי ראש, החמרה של מחלות בדרכי הנשימה..

פיזיולוגים מייעצים לשמור על לחות האוויר בדירה בטווח של 40-60%, ללא קשר לשיטת החימום. אם האוויר נראה יבש, אין לפרק את הרצפה החמה, אלא להתקין מכשיר אדים.

בבניית רצפה חמה אין אלמנטים של חימום ליבון פתוח שעליהם יכול להתפרק אבק עם שחרור חלקיקים מזיקים, פחמן חד חמצני ופחמן דו חמצני. לכן הוא אינו פוגע באיכות האוויר, כפי שעושים התקני חימום רבים (מחממי מאווררים, רדיאטורי שמן וכו ‘)..

מסקנה: לחימום תת רצפתי תהיה השפעה חיובית על הבריאות. אם האזור שלך לא יכול להתפאר בקרבת הים, אדים אדים גם יסייעו לך להתקרב לאידיאל של מיקרו אקלים נוח..

רווחיות: האם החימום התת רצפתי ישלם את ההשקעה??

החסרונות של חימום תת רצפתי כוללים את הצורך בהשקעה ראשונית בציוד. היקף ההשקעה תלוי בעיקר בסוג החימום התת רצפתי, נפח החדר. אך בפועל עולה כי הכסף שהוצא ישתלם במהלך שנות הפעילות הראשונות..

מה הופך את החיסכון:

1. אין צורך לחמם את הרצפה החמה כמו רדיאטורים. לדוגמה, הטמפרטורה בחימום התת רצפתי במים בכניסה היא רק כ 300C, ולסוללות רגילות יהיה צורך לחמם את המים עד 75-950C. בממוצע, כדי לחסוך 12% מהאנרגיה, די בהורדת הטמפרטורה במערכת החימום ב -2% בלבד. החום אינו מצטבר ליד הסוללות ואינו עולה לתקרה, אלא מופץ באופן רציונלי על פני השטח, ברמת הצמיחה האנושית. לכן, טמפרטורה נוחה נשמרת בעלויות דלק נמוכות יותר, דבר המועיל לבעלי בתים עם מערכות חימום אוטונומיות. עבור תושבי דירות בעיר, דמי החימום מופחתים גם ב-15-25%.
2. תקנה מדויקת שתתאים לצרכים שלך. האפשרות של הגדרת טמפרטורה אישית אוטומטית וידנית בכל חדר כלולה במערכות חימום מודרניות. אך בשלב התכנון תוכלו לספק אפשרויות ליצירת תנאי טמפרטורה שונים..

רצפות מים המגהץ יעילות יותר לטווח הארוך. אם נראה שההשקעה בשלב ההתקנה גדולה, ומערכת החימום צריכה להיות מצוידת בהקדם האפשרי, תוכלו לבחור רצפות חשמליות..

האם אפשר לשים חימום תת רצפתי בכל מקום?

תשובה: לא בכל מקום. מגבלות עיקריות:

1. הנחות מרובות דירות בעיר, בהן אין קומות נפרדות מיוחדות לחיבור מעגלי חימום תת רצפתי מים. חימום תת רצפתי בבית מסוג זה יגרום לחוסר איזון הידראולי. בנוסף, הטמפרטורה ב”החזרה “לא תהיה מספקת לחימום הרדיאטור המשמש את השכנים. אין לחבר מכשירים למערכת ריכוזית ללא אישור הארגון המתחזק את הבניין. אחרת, אתה צפוי לקנס. מגבלה זו חלה על חימום מים חמים. ניתן להתקין מערכות חשמל.
2. ריהוט (עץ במיוחד). לא מומלץ למקם גופי חימום של רצפה חשמלית מתחת לרהיטים על מנת למנוע התחממות יתר שלהם וכישלון. אם סידורי ריהוט בפנים לא מתוכננים בעתיד, אז כמה בעלי מלאכה סבורים שאין צורך להציב כל מקור חום חיצוני במקום התקנתו..
3. פַּרקֶט. לא כל מעיל עליון משתלב היטב עם רצפות חמות. בין ה”קפריזים “ביותר הוא עץ טבעי (מייפל, אשור), ממנו עשוי פרקט. סוגי עץ אחרים עמידים יותר לחום ומתקנים לעתים על רצפות המחוממות במים. חימום אחיד יותר של מים (בהשוואה לכבלים חשמליים) מונע הזדקנות מוקדמת של ציפויים יקרים. סכנה נוספת טמונה בהמתנה בעת הנחת פרקט: קיים סיכון לפגיעה בכבל או בצינור של הרצפה המחוממת, התקנת הציפוי בברגים הקשה עצמית. החימום הבטוח ביותר במקרה זה הוא חימום תת רצפתי עם קרינה אינפרא אדומה. לסוגי ריצוף אחרים אין “התוויות נגד”.

הגבלות מהסדרה “לא ניתן לבצע רצפה חמה בחדר השינה ובתינוקייה” הן שמועות שכיחות, אך מופרכות.

אובייקטים אופייניים להתקנת חימום תת רצפתי הם בתים כפריים, קוטג’ים, בניינים חדשים. אך ניתן להשתמש בהם לציוד אולמות מסחר, משרדים, מרכזי עסקים, מוסדות תרבות, מגרשי ספורט, האנגרים ואפילו מסלולי מסלולים..

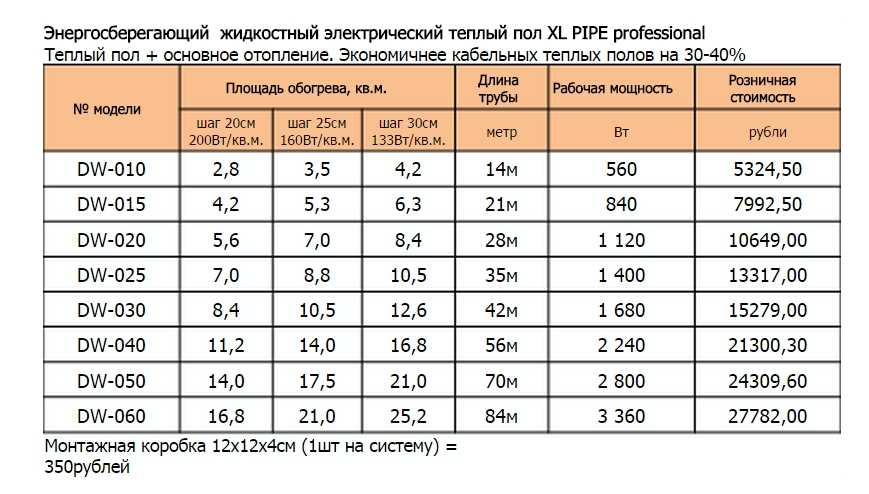

טבלת השוואות של יצרנים ועלות משוערת

דגם היצרן של חימום תת רצפתי תכונות עלות, שפשוף / מ”ר

Teplolux (רוסיה, אוקראינה)	תֶקֶן	משמשים מקטעים של אחד או שניים ליבות. הספק – מ -140 וואט עד 3 כ”ס. עלות התקנת רצפת חשמל Teplolux תהיה הנמוכה ביותר ותסתכם ב -2,500 רובל / מ”ר.	2339
ProfiMat	אידיאלי לחימום תת רצפתי הודות לכבל דו ליבי דק המאובטח לרשת בצורה מיטבית לתפוקה תרמית מרבית ואמינות מוגברת.	4652
ארנולד (גרמניה)	סדרת FH	רצפות כבלים חמות לאריחים שאינם דורשים מגהץ בטון. אלמנטים דקים בעובי של עד 3 מ”מ ממוקמים ברשת. הספק – מ 135 W ל 2.08 קילוואט.	1790
סדרת PHS	נעשה שימוש בכבל דו ליבתי עם בידוד כפול, מה שמגדיל משמעותית את חיי השירות. עובי הכבל – 6.9 מ”מ. דורש מגהץ בטון.	1900
יונימט (רוסיה)	רכבת	הרצפה החמה עשויה מוטות, החוסכת אנרגיה עד 60%.	2158
לְהַגבִּיר	מיועד להתקנה על דבק או על רצפות פילוס עצמי. מורכב ממוטות אינפרא אדום, לא מפחד מתחממות יתר, לא מייבש את האוויר.	2158

במהלך התיקון, אם לא ניתן למצוא את מקום הנזק ולהתקין עליו צימוד מיוחד, עליך להחליף את כל החלק שאינו פעיל..

סרטון על בחירת חימום תת רצפתי חשמלי ומים

תוך חימום, הרצפה החמה יוצרת קרינה אלקטרומגנטית, המשפיעה לרעה על בריאותם של אנשים וחיות מחמד. נכון, זה חל רק על מערכות כבלים.

הגבלות על שימוש ברצפות חמות

היעילות של חימום תת רצפתי ברורה, אך לא תמיד ניתן להשתמש במערכת זו. ישנם מקרים בהם אסור בהחלט להשתמש בחימום תת רצפתי או שאינו מומלץ בשל חוסר יעילותו:

• לא מומלץ להתקין רצפות המחוממות במים בשטחים משותפים גדולים עם תקרות גבוהות ושטח רצפה גדול. חימום ידרוש כמות גדולה של מים והקווים יהיו ארוכים מדי. יהיה צורך להתקין ציוד שאיבה נוסף והיעילות של רצפות כאלה תהיה נמוכה מאוד בהשוואה לעלות החימום. אותו דבר לגבי רצפות חשמליות. המערכת תצרוך יותר מדי חשמל ותזדקק להרבה כבלים.
• רצפות מים בבניינים מרובי דירות המופעלים באמצעות מערכת חימום משותפת אפשריות רק אם מערכת חימום משותפת מספקת אפשרות כזו. אחרת, אי אפשר לחבר רצפות מים לעלייה משותפת. ראשית, הדבר יוביל לחוסר איזון בין נוזל הקירור לעומס ההידראולי של המערכת. שנית, הבדל הלחץ יכול להוביל לפגיעה באטימות הרצפה והמפרקים, וזה יוביל למצב חירום והצפה של שכנים..
• אין להשתמש בחימום תת רצפתי יחד עם לינוליאום איכותי מפוקפק. חימום הציפוי יוביל להתאדות חומרים מזיקים בדירה. השתמש רק בציפוי מרמוליום טבעי. היעילים ביותר הם אריחי קרמיקה ולמינציה..
• אין להשתמש בחימום תת רצפתי יחד עם פרקט או שטיח. לחומרים אלה יש מוליכות תרמית נמוכה וחימום כזה יהיה מאוד לא יעיל..

לידיעתך. בבתים ודירות פרטיים, האפשרות הטובה ביותר תהיה להשתמש בחימום תת רצפתי כמערכת חימום נוספת, ולהשאיר את הראשי בצורה של רדיאטורים. במקרה זה, ניתן להשתמש בדודי חימום עם טמפרטורה מופחתת של 30-36 מעלות. בדירות עדיף להשתמש ברצפות חשמליות כחימום נוסף. במקרה של הפסקת חשמל או תקלה ברצפה עצמה, תהיה לכם חימום מרכזי.

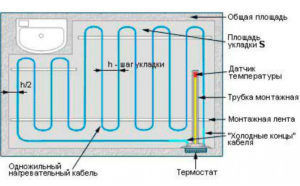

חישוב הספק של חימום תת רצפתי חשמלי

יש לחשב את הספק של חימום תת רצפתי חשמלי על מנת לבחור נכון את חתך הכבל, לא להעמיס על חיווט החשמל בבית ולצרוך חשמל ביעילות..

הנוסחה הבאה משמשת לחישוב:

P = Pm * S חדרים

בנוסחה: Pm הוא ההספק המדורג למטר מרובע של גוף החימום, ו- S של החדר הוא שטח החדר המחומם. חשוב לא לקחת את כל השטח, אלא את השימושי, שיחומם על ידי גופי חימום. האזור השימושי מוצג בתמונה למעלה והוא זה שיש לקחת בחשבון בחישובים.

חָשׁוּב! יש להתקין רכיבי חימום רק בחלק הפתוח של הרצפה. לא מומלץ להתקין מחצלות או כבלי חימום מתחת לארונות, מיטות או כורסאות, שכן החום לא יעלה ויוביל לחימום יתר של כיסוי הרצפה. זה כרוך בכשלון של הרצפה עצמה, פגיעה ברהיטים או אפילו באש..

ניתן לבחור את כוחו של גוף החימום עצמו על פי הפרמטרים המומלצים מהיצרנים, בהתאם לסוג החדר.

סוג חימום שם אובייקט דרישת הספק

חימום נוסף	מטבח, סלון בקומת הקרקע	140-150 W / m2
חימום נוסף	מטבח, סלונים בקומה השנייה ומעלה	120-130 W / m2
חימום נוסף	חדר רחצה	140-150 W / m2
חימום נוסף	מרפסת, אכסדרה	180 W / M2
חימום ראשוני	כל המקום, ללא קשר למטרה	180 W / M2

לאחר מכן, בחר את סוג החימום (נוסף או עיקרי), בחר את הספק לסוג החדר המצוין בטבלה והכפל בערך המתקבל של השטח השמיש של החדר..

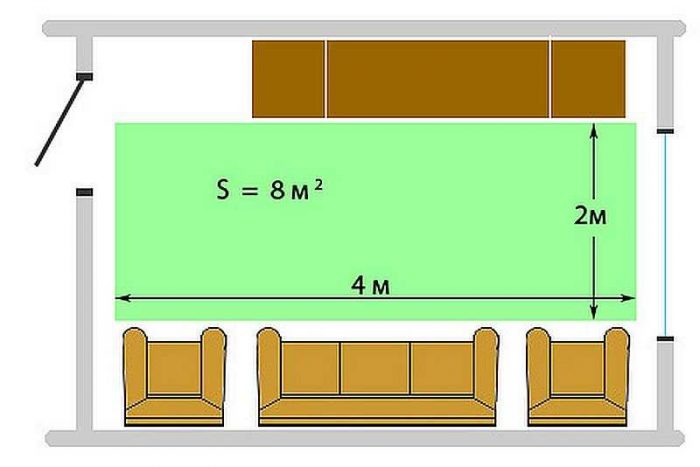

הבה נבחן דוגמא לחישוב הרצפה לסלון טיפוסי בבניין חדש, ששטחו הכולל הוא 25 מטרים רבועים. בניכוי ריהוט, נניח שיש לנו 15 ריבועים של שטח פתוח, אותם נבודד.

חָשׁוּב! בעת בחירת מחצלת חימום או כבל, זכור כי מחצלות החימום מציינות את הספק בריבוע W / m, והכבלים מציינים את כוח W / m פועל. לחישוב הכבל, בחר את שלב ההנחה וראה כמה מטרים של כבל עוברים למטר מרובע של משטח הרצפה. על מנת להשיג כוח חימום של כבל מרובע של 150 וואט / מ ‘, עליך לקחת כבל בהספק של 30 וואט / מ’ ולהניח אותו על ריבוע אחד בצעד של 20 ס”מ.

סרטון לחישוב העוצמה של רצפה חמה

צפיות

ניתן לחלק את כל הרצפות החמות לשתי קבוצות:

1. מים;
2. חַשׁמַלִי.

שני הזנים נמצאים בשימוש נרחב, למרות שיש להם מספר מגבלות טכניות או מנהליות. לדוגמה, מותר להתקין מבני מים רק בבתים פרטיים. בדירות, ניתן להשתמש בהן רק בחדרי אמבטיה ומטבחים. לא ניתן למקם אותם מעל מגורים, שכן אם הצינור ניזוק, השכנים למטה עלולים לסבול.

מערכות חשמל מוצגות במספר צורות:

• כבל חימום. זהו חוט שמתחמם כאשר זרם חשמלי מועבר. חימום מסוג זה צורך כמות גדולה של אנרגיה, ולכן הוא משמש לעתים נדירות יחסית;
• סרט רצפה חמה. זוהי מערכת של תנורי חימום אינפרא אדום הלמינציה בסרט עמיד. משתנה ביעילות רבה יותר, קלות התקנה, יעילות;
• ליבת רצפה מבודדת חום. זהו מבנה בצורת מחצלות, שעליו קבועות תנורי אינפרא אדום בצורת מוטות עשויים גרפיט, כסף וסגסוגת פחמן..

מים ומבנים חשמליים יכולים לשמש כמקור חימום ראשי או גיבוי. בקרב משתמשים, מחממי סרט נחשבים עדיפים יותר, אותם ניתן להניח מתחת לריצוף הרצפה ללא תיקונים גדולים. עם זאת, החסכוניות והיעילות ביותר הן מערכות מים. הם יקרים, אך לאחר ההפעלה הם כמעט ואינם דורשים עלויות..

תכונות עיצוב של מערכות כאלה

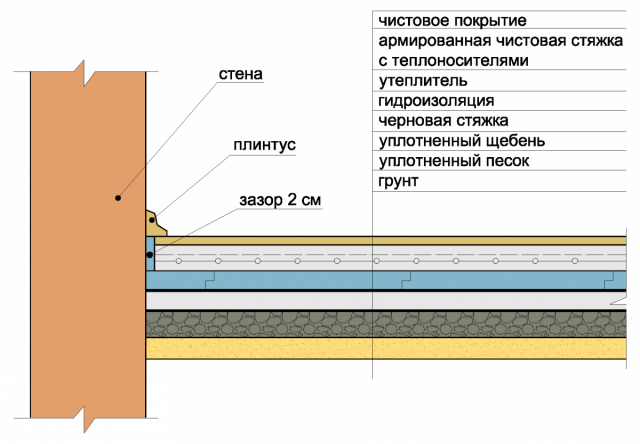

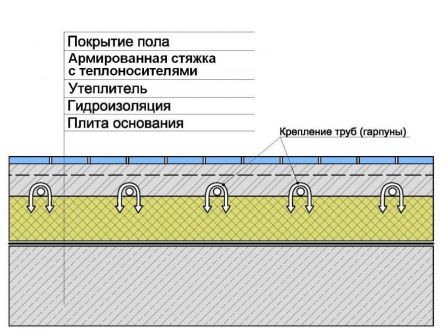

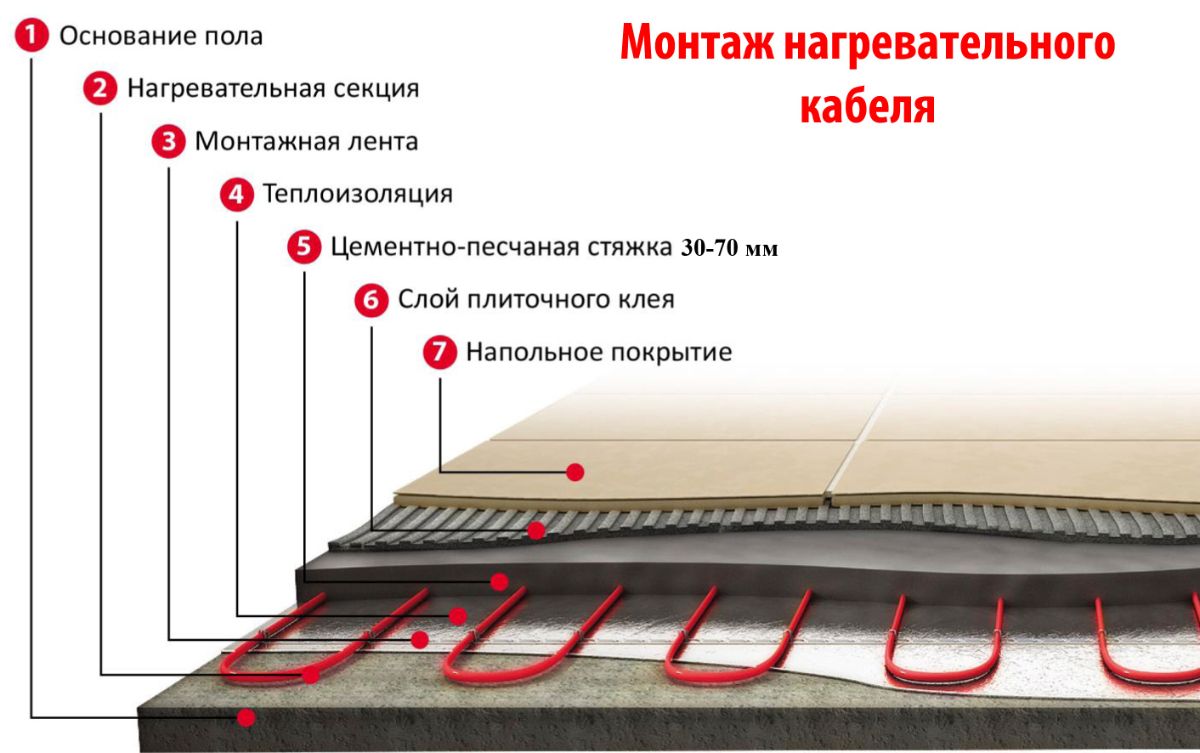

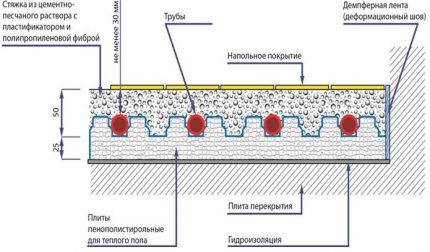

ההרכב הכללי של כל מערכת חימום תת רצפתי הוא מבנה רב שכבתי המורכב מהאלמנטים הבאים:

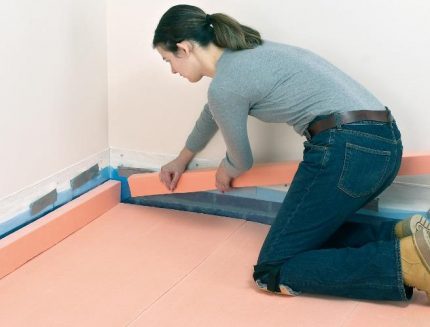

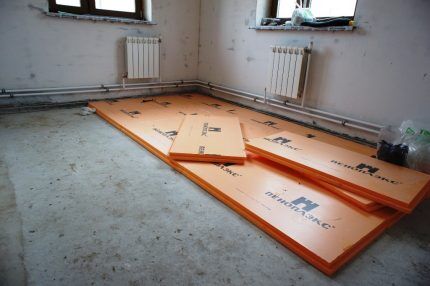

• שכבת בידוד תרמי. הוא מתאים לרצפה המחוספסת ומשמש לניתוק אובדן החום דרך התקרה;
• תנור חימום. זו יכולה להיות מערכת צנרת, כבל חימום או נייר כסף;
• שכבת המגהץ (משמשת רק למערכות מים או כבלי חימום;
• מערכת תמיכה של מגנים עם בוסים (משמשת להתקנת כבלי חימום או מערכות מים);
• שכבה של סרט איטום;
• רַצָפוּת.

זוהי התוכנית הכללית של פאי חימום תת רצפתי. בעת ההנחה יתכנו כמה חריגות ממנה, שימוש ברכיבים נוספים או ציפויים. שקול את תכונות העיצוב של סוגים שונים של תנורי חימום:

מערכות מים

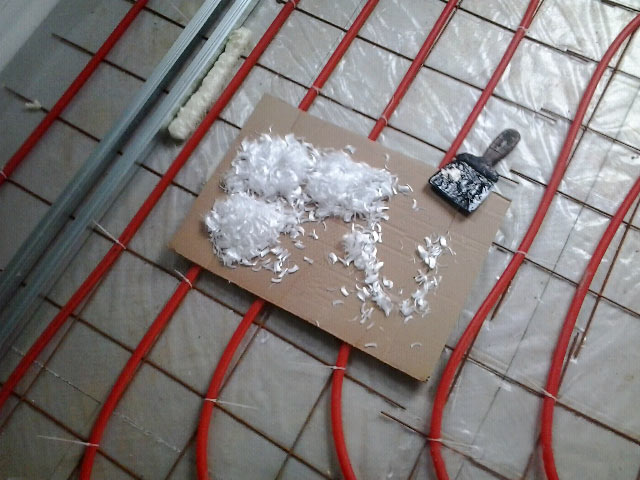

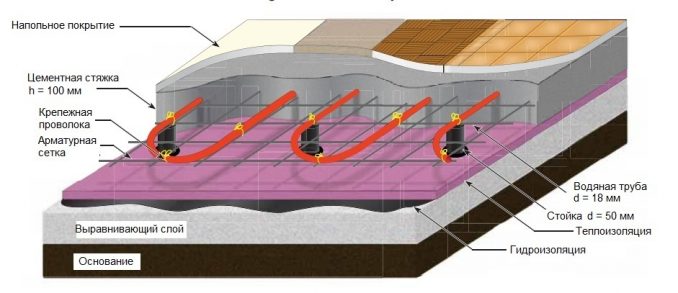

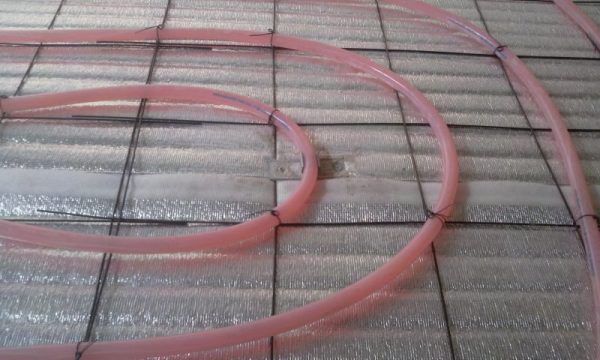

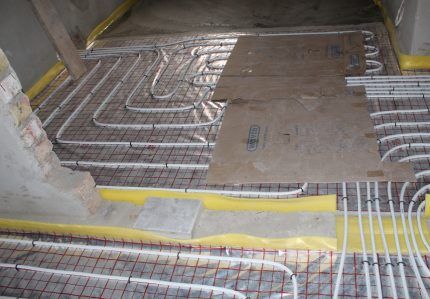

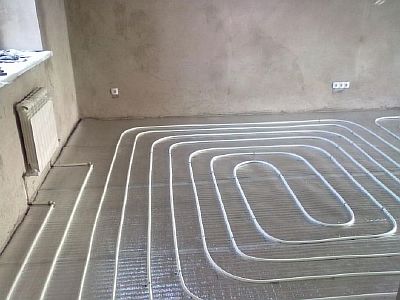

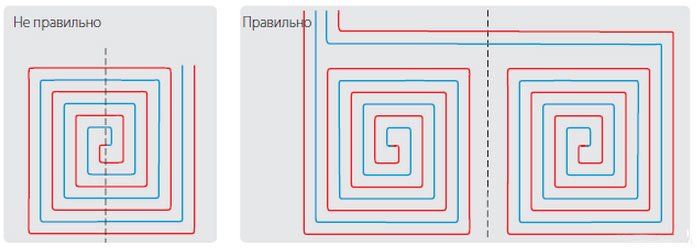

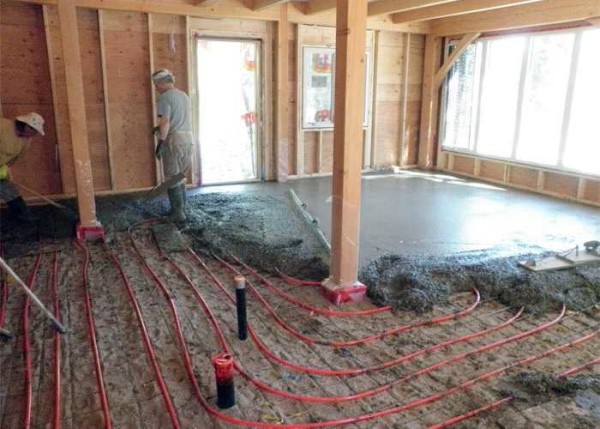

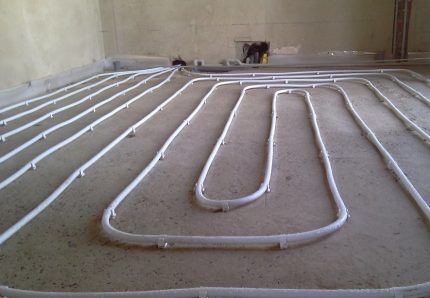

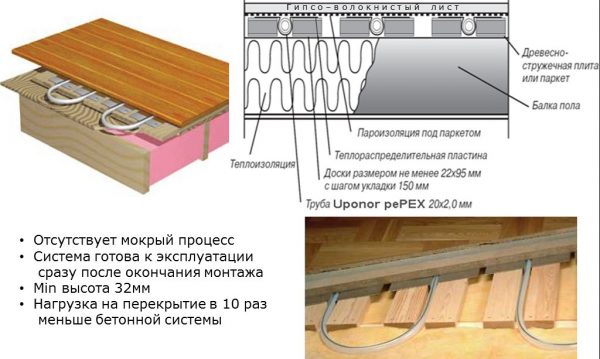

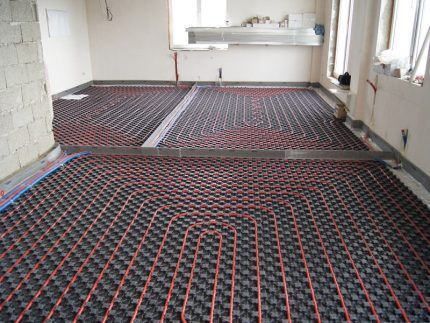

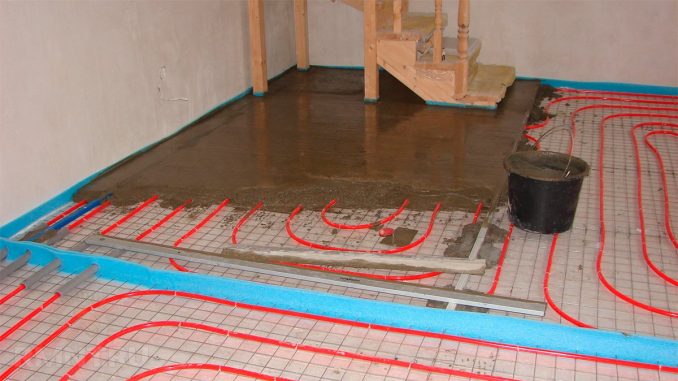

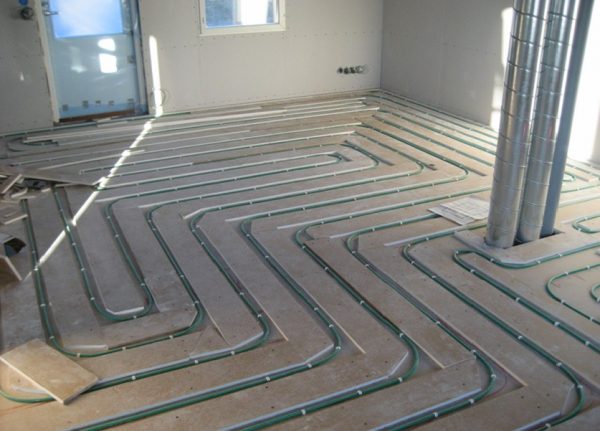

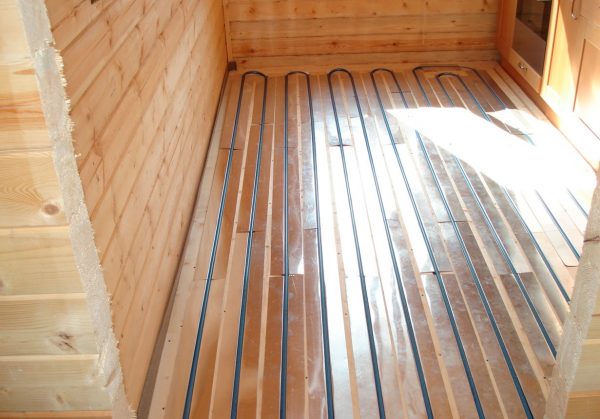

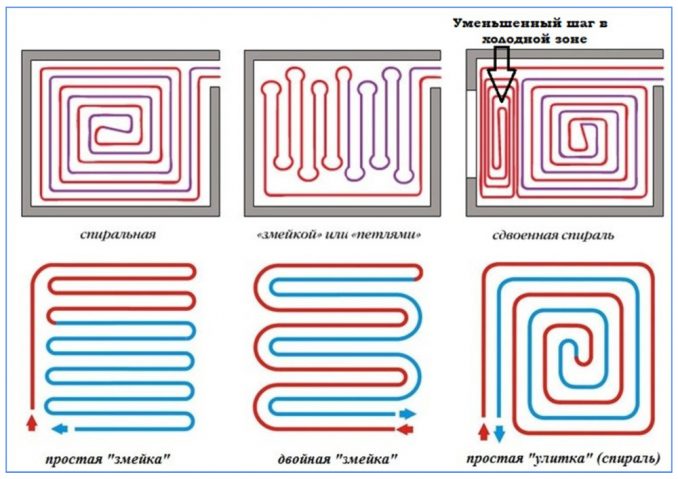

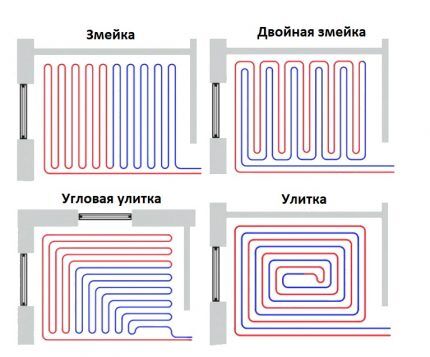

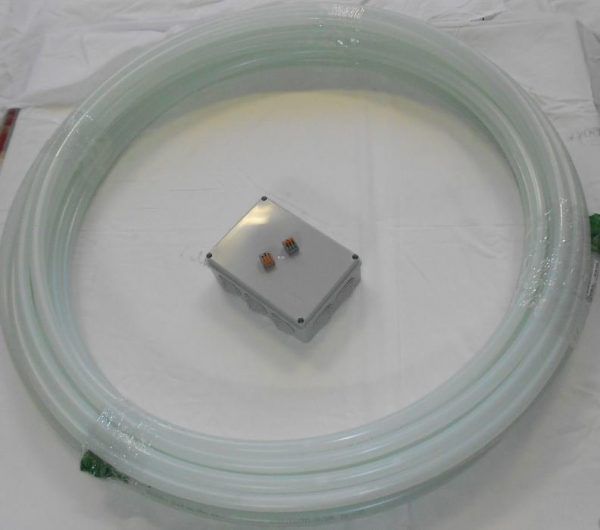

רצפה מבודדת חום במים היא רשת צינורות המונחת בזיגזג על בטנה מבודדת חום וממלאת במגהץ מלט. אם אורך הצינור ארוך מדי, נוזל הקירור יתקרר ולא יספק את הטמפרטורה הנכונה. לכן משתמשים במספר מקטעים (לולאות) המספקים חימום אחיד יותר..

מים חמים מרשתות ריכוזיות או ממקור אוטונומי משמשים כמוביל חום. טמפרטורת המים בצינורות נמוכה בהרבה מאשר ברשת. משטח הרצפה מתחמם עד 26-30 ° (תלוי בחיפוי הרצפה), ולכן נוזל הקירור צריך להיות בעל טמפרטורה שלא תעלה על 55 °. לשם כך מותקן סעפת עם יחידת ערבוב המוסיפה כמות מסוימת של זרימת החזרה מקוררת לזרימה הישירה..

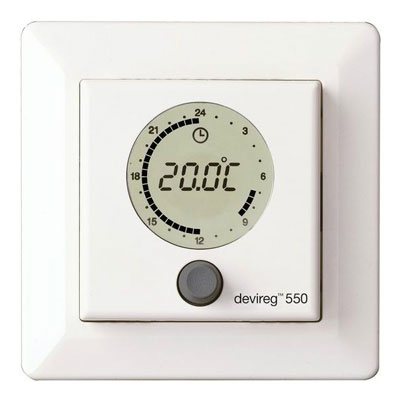

אתה יכול להתאים את המצב באופן ידני, אך לעתים קרובות יותר נעשה שימוש בטרמוסטט מיוחד לחדרים. זהו מכשיר המודד את טמפרטורת האוויר בחדר ונותן פקודה למחמם לתיקון. זה הרבה יותר נוח מחיישני טמפרטורת נוזל קירור רגילים, שכן גורמים נוספים נלקחים בחשבון – חלונות פתוחים, טיוטות וכו ‘..

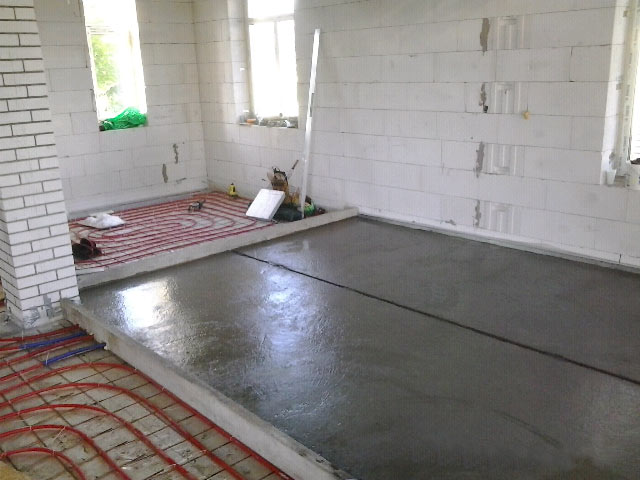

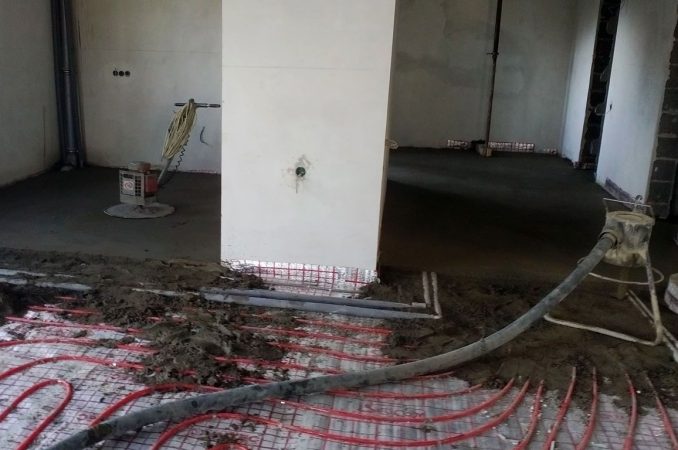

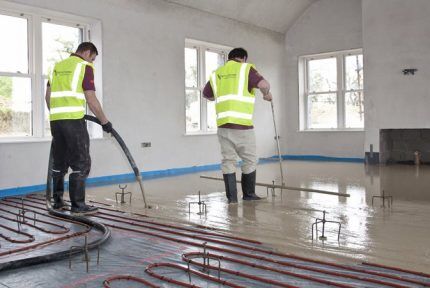

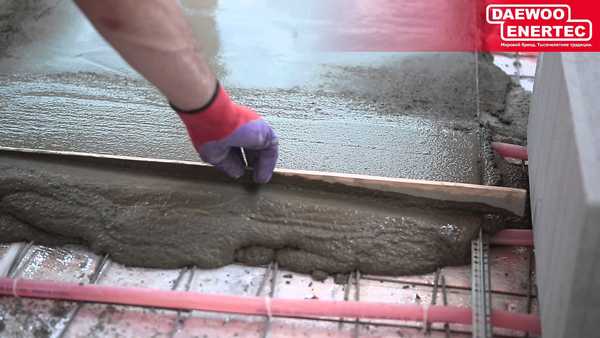

ריצוף על בסיס מים פועל בצורה הטובה ביותר עם אריחי קרמיקה. הצינור נשפך לשכבת המגהץ שעליה מונחים האריחים. במהלך פעולת המערכת, אין כמעט אובדן חום, דבר המקובל בסוגים אחרים של ציפויים.

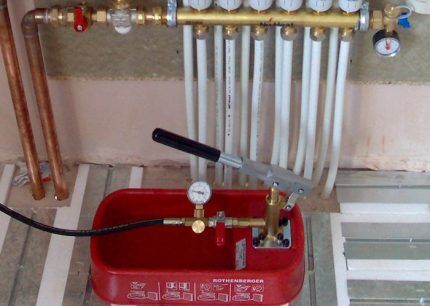

הבעיות העיקריות של רצפות המחוממות במים הן נזילות. הם נוצרים מסיבות שונות, לרוב כתוצאה מנזק מכני. חיפוש ושחזור של אזור פגום הוא התחייבות קשה מאוד, ולכן יש לסמוך על ההתקנה על ידי מומחים מוסמכים ומנוסים..

חל איסור להתקין מערכות חימום תת רצפתי בחדרים שמתחתיהם ממוקמים מגורים. אולם לתושבי הקומות התחתונות איסור זה אינו חל..

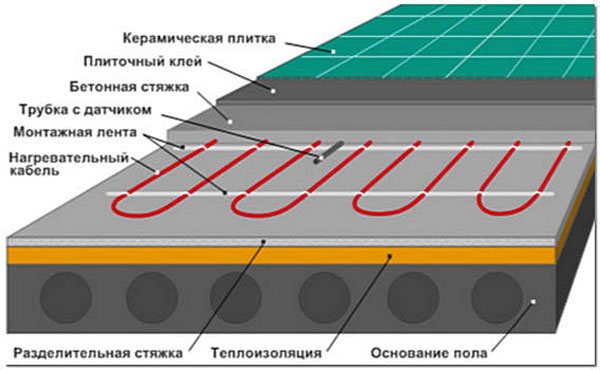

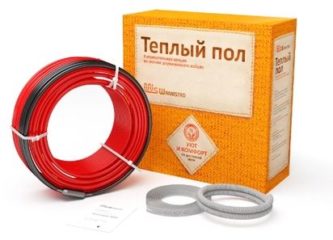

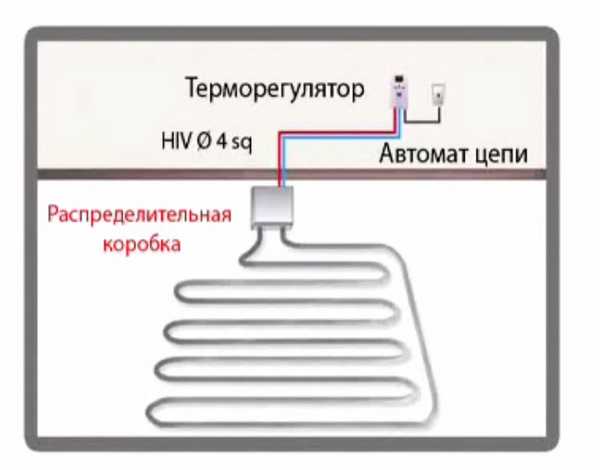

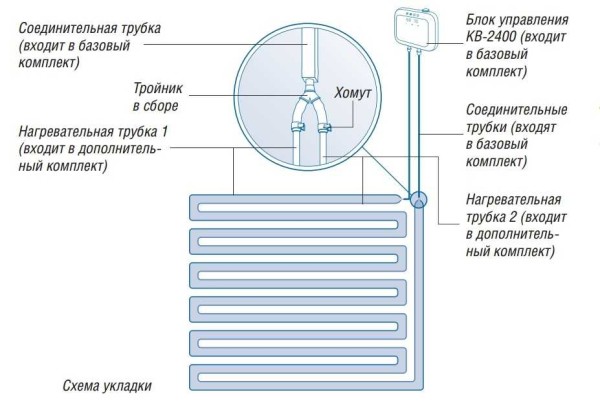

כבל חימום

כבל חימום הוא חוט מיוחד, שהטמפרטורה שלו עולה כאשר זרם חשמלי זורם.

עקרון הפעולה שלו דומה לפעולה של סלילי חימום של מגהצים או גופי חימום, אך הטמפרטורה נמוכה בהרבה.

ישנם שני סוגים עיקריים של כבלי חימום:

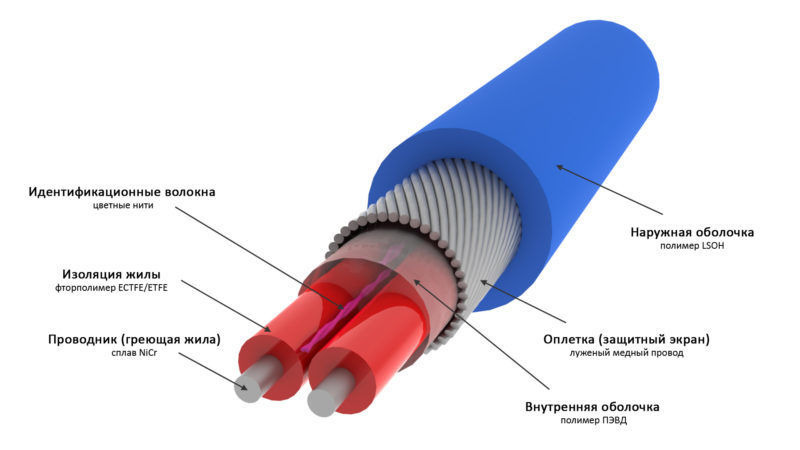

• התנגדות. זהו סוג חוט נפוץ, אשר החימום שלו תלוי בהתנגדות (או באורך). הטמפרטורה של כבל כזה זהה לכל אורכו;
• ויסות עצמי. כבל זה מורכב יותר. בין שני המוליכים נושאי הזרם מותקנת מטריצה, שהתנגדותה משתנה בהתאם לחימום. אם קטע הכבל נמצא באזור המתקרר, ההתנגדות של המטריצה ​​יורדת, מתח זורם מתחיל לזרום, שבגללו קטע הכבל מתחמם יותר. השימוש בתנור המחוון את עצמו מאפשר לך להשתמש באנרגיה ביעילות רבה יותר, ולחמם את הכבל בדיוק במקום בו הוא נחוץ.

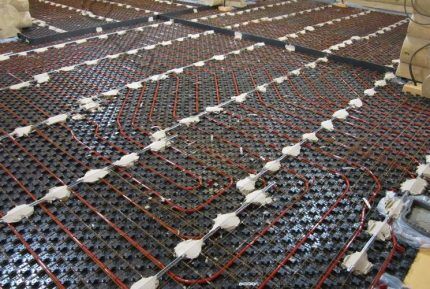

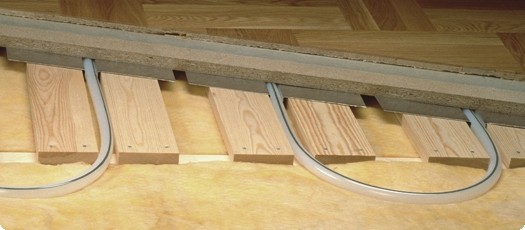

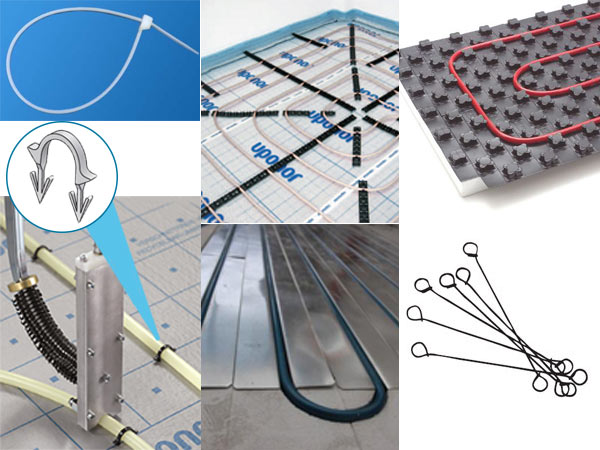

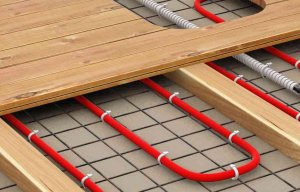

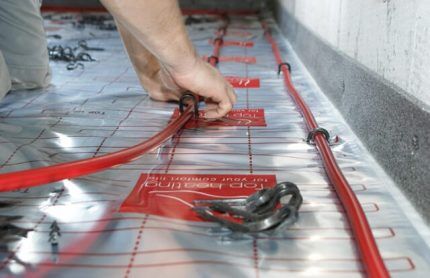

הכבל מונח על מגנים מיוחדים עם זיזים. מטוס המגן משמש כמבודד חום, המנתק את החימום חסר התועלת של הרצפה. הבוסים מותקנים באופן שווה על פני כל שטח המגן. החוט מזגזג ביניהם ומחובר למקור חשמל. על גבי המגן מונחים חומר אחר ויחיד (דיקט עבה או סיבית), המונח על הבוסים ויוצר משטח להנחת הריצוף..

אפשרות התקנה זו משמשת גם לרצפות המחוממות במים. היתרון שלו הוא היכולת לפתוח את הסיפון ולתקן את החלק הפגום של החימום. עם זאת, הסיפון העליון הוא מסך ניתוק אנרגיה תרמית. כדי להשיג את האפקט הצפוי, עליך לחמם את הכבל יותר.

כבל לוויסות עצמי

כבל זה יקר יותר, אך בעת השימוש בו אין בעיות שעולות בעת שימוש בכבל התנגדות. כבל זה עצמו מסדיר את ההתנגדות של הליבה ואת כוח החימום בקטעים שונים בהתאם לתנאי הטמפרטורה, ולכן יש לו יעילות גבוהה מאוד עם כלכלה טובה מאוד. בנוסף, ניתן לחתוך ולהאריך את הכבל לוויסות עצמי, כך שהתקנת מערכת רצפה חמה בעזרתה אינה קשה במיוחד..

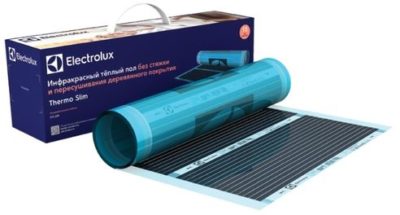

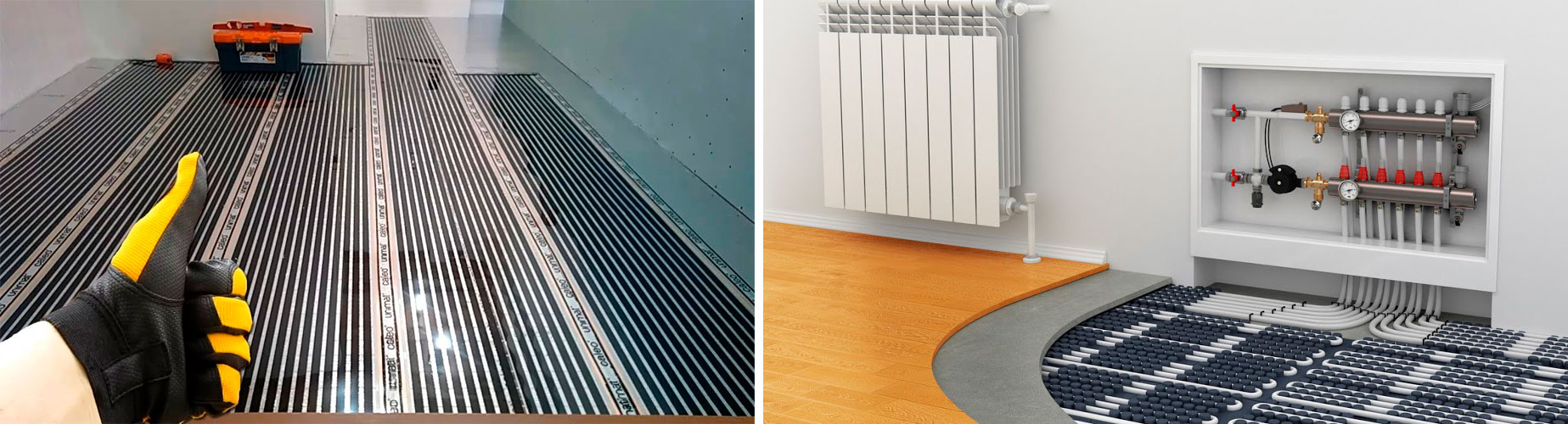

רצפת סרט אינפרא אדום

אלה תנורי חימום, שהם סרט דק שאליו מתמזגים פולטי אינפרא אדום. עוביו מילימטר בלבד, אך להנחה יש צורך בשכבות תחתונות ושכבות. בדרך כלל מניחים תחילה דיקט או מבודד תרמי נוקשה אחר, ומעליו מניחים שכבת איטום..

רצפות חמות לקולנוע צוברות בהדרגה עמדות מובילות. הם אינם דורשים התקנה מורכבת, לא ניתן לשפוך אותם עם תערובות מלט או להניח אותם מתחת לאריחים. בנוסף, מכשירים אלה שונים בעקרון הפעולה שלהם. הם אינם מחממים את הרצפה ישירות באמצעות הסעה..

העברת האנרגיה התרמית מתרחשת על ידי קרינת גלי אינפרא אדום, שמחממים את כל האובייקטים הנמצאים בדרכם. מכיוון שהפולט נמצא מתחת לרצפה, הרי שהריצפה מתחממת. יחד עם זאת, אין הגבלות על השימוש בתנורי חימום כאלה; הנחה מותרת אפילו במרפסת.

בדרך כלל, רצפות חמות של סרט מונחות מתחת לרבד או לינוליאום. יש צורך להשתמש בסוגים מיוחדים של ציפויים המיועדים לעבודה עם תנורי חימום כאלה. על הגב צריכה להיות תג בצורת נחש או שני ברקים.

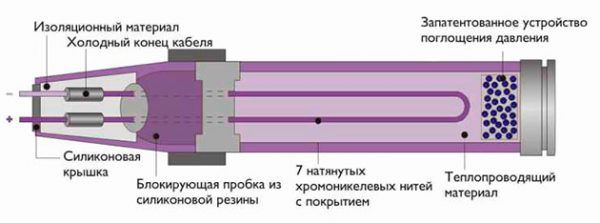

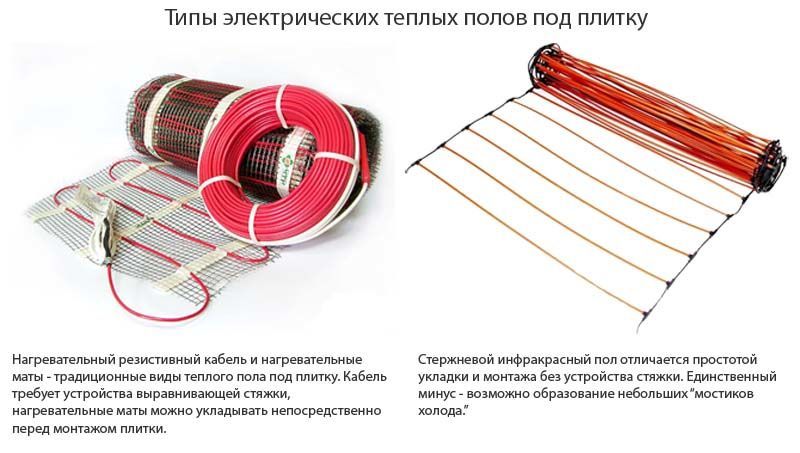

מחצלות מוט

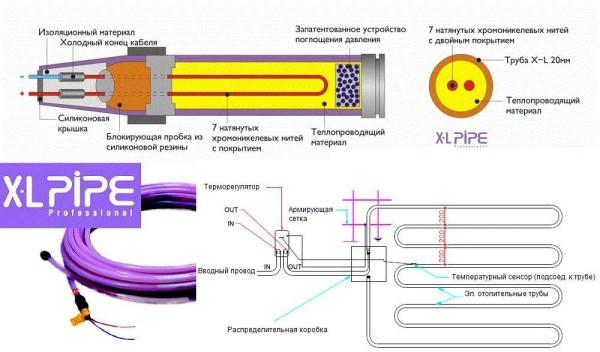

מדובר במבנים המורכבים ממוטות בודדים המחוברים בשרשרת ומחוברים למערכת תמיכה – מחצלות. רוב רצפות המוטות הינן מערכות להתאמה עצמית הניתנות להתקנה מתחת לרהיטים. זה נוח, שכן כל סידור מחדש בחדר אינו מחייב שינוי המיקום של גופי החימום..

מומלץ להניח מבני מוט במגהץ 3-5 ס”מ, או בשכבה של אקולייזר (עובי 1 ס”מ לפחות). זה מאפשר לשמור על מוטות שבירים על כנם. תנורי מוט מספקים חיסכון באנרגיה – הם צורכים 60% פחות מכבל חימום. לרוב הזנים יש חיי שירות ארוכים (על פי היצרנים, המערכת יכולה להימשך עד 20 שנה).

חימום תת רצפתי חשמלי

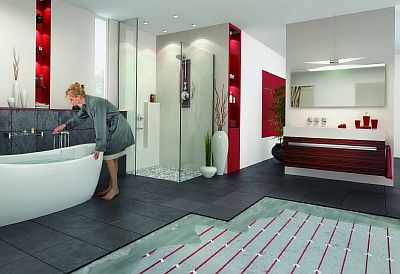

מיקומי ההתקנה האופייניים למערכת זו הם חדרי אמבטיה עירוניים ומטבחים עם אריחים כמעילים עליונים..

תלוי אם אפשר לבצע מגהץ לרצפה, אתה יכול לבחור באחת משתי אפשרויות:

חימום תת רצפתי תעשייתי

השימוש ברצפות חשמליות אינו מוגבל למרחבי מגורים או ציבוריים. לאחרונה הם מותקנים יותר ויותר לחימום מבנים תעשייתיים ושטחים פתוחים..

החפצים בהם משתמשים ברצפות חמות תעשייתיות יכולים להיות:

• צינורות ניקוז וביוב, כמו גם צינורות סערה וחום;

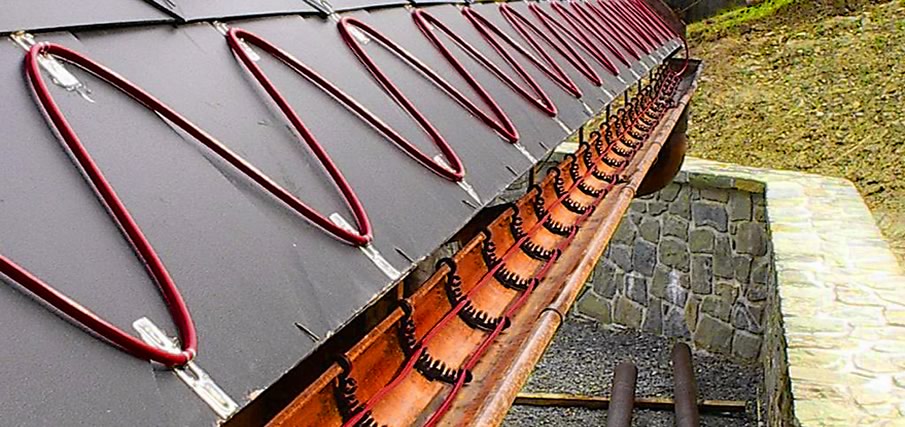

• אלמנטים של גג: מרזבים, כרכובים ומרזבים;
• אזורי חוץ שונים (מגרשי חניה, מדרגות חיצוניות, רמפות, רמפות העמסה וכו ‘);
• חממות ובנייני בעלי חיים שונים;
• מבנים טכניים.

מכשיר ועקרון הפעולה

לחימום מים של הרצפה החמה, מערכת צינורות משמשת דרכה מסתובב נוזל הקירור. לרוב, צינורות מוזגים למגהץ, אך ישנן מערכות התקנה יבשות – עץ או פוליסטירן. בכל מקרה, יש מספר רב של צינורות חתך קטנים המונחים מתחת לריצוף.

איפה אפשר לעלות

בשל ריבוי הצינורות, חימום המים מתבצע בעיקר בבתים פרטיים. העובדה היא שמערכת החימום של בניינים רבי קומות של בנייה מוקדמת אינה מיועדת לשיטת חימום זו. אפשר לייצר רצפה חמה מחימום, אך יש סבירות גבוהה שאולי יהיה לך קר מדי, או אצל השכנים מעל או מתחת, בהתאם לסוג אספקת החשמל למערכת. לפעמים כל העלייה הופכת לקרה: ההתנגדות ההידראולית של רצפת המים גבוהה פי כמה מזו של מערכת חימום הרדיאטור והיא יכולה לסתום את תנועת נוזל הקירור. מסיבה זו, קשה מאוד לקבל אישור מחברת הניהול להתקין רצפה חמה (התקנה ללא רשות היא עבירה מנהלית).

חימום תת רצפתי מרמז על מספר רב של צינורות בקוטר קטן

החדשות הטובות הן שבבניינים חדשים החלו לייצר שתי מערכות: אחת לחימום רדיאטור, השנייה לרצפה המחוממת במים. בבתים כאלה אין צורך באישור: מערכת מתאימה פותחה תוך התחשבות בהתנגדות הידראולית גבוהה יותר.

עקרונות הארגון

כדי להבין מה אתה צריך כדי ליצור רצפה המחוממת במים במו ידיך, עליך להבין ממה מורכבת המערכת וכיצד היא פועלת..

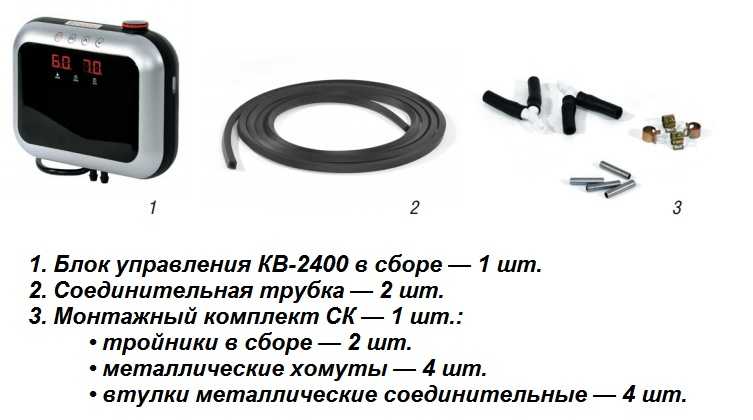

בקרת טמפרטורה בינונית לחימום

כדי להפוך את הרגליים לנוחות על הרצפה, הטמפרטורה של נוזל הקירור לא תעלה על 40-45 מעלות צלזיוס. ואז הרצפה מתחממת לערכים נוחים- כ -28 מעלות צלזיוס. רוב ציוד החימום אינו יכול לייצר טמפרטורה כזו: לפחות 60-65 מעלות צלזיוס. יוצא מן הכלל הוא עיבוי דוודי גז. הם מראים יעילות מרבית בדיוק בטמפרטורות נמוכות. מהיציאה שלהם, ניתן להזין את נוזל הקירור המחומם ישירות לצינורות החימום התת רצפתי.

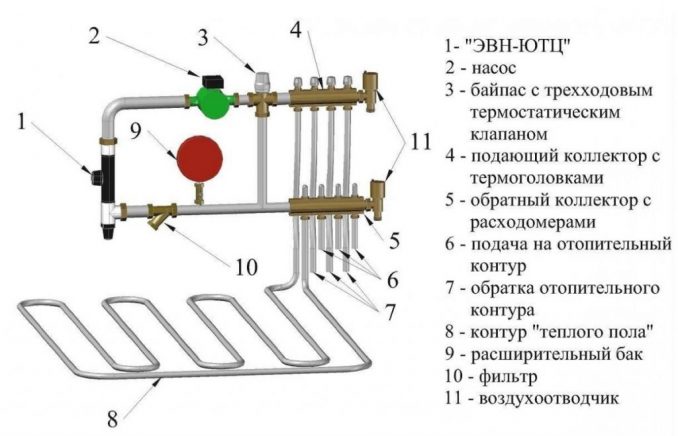

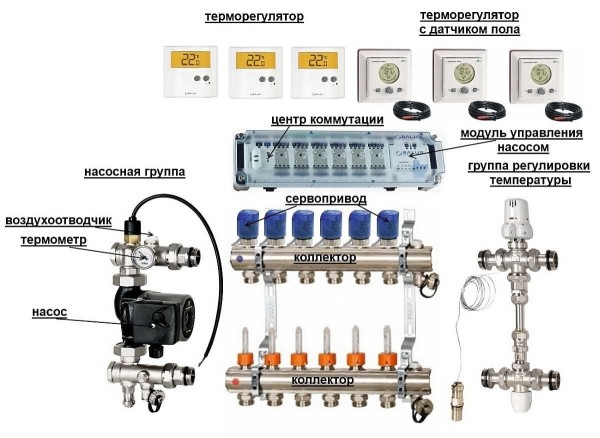

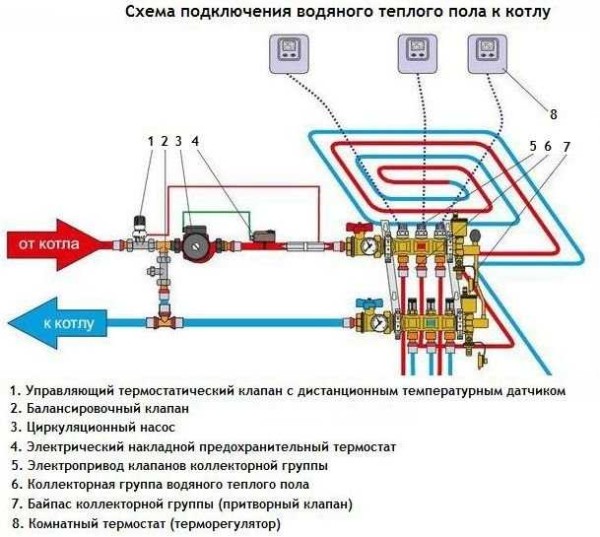

בעת שימוש בכל סוג אחר של דוד, יש צורך ביחידת ערבוב. בו, נוזל הקירור המצונן מצינור ההחזרה מתווסף למים החמים מהדוד. אתה יכול לראות את הרכב הקשר הזה בתרשים החיבור של הרצפה החמה לדוד.

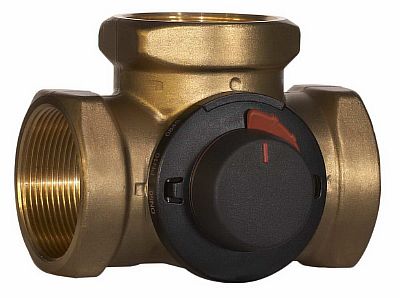

עקרון הפעולה הוא כדלקמן. נוזל הקירור המחומם מסופק מהדוד. הוא עובר לשסתום התרמוסטטי, שכאשר חריגה מסף הטמפרטורה פותחת את תערובת המים מצינור ההחזרה. בתמונה יש מגשר מול משאבת המחזור. מותקן בו שסתום דו-כיווני או תלת-כיווני. פותחים אותו ומערבבים פנימה את נוזל הקירור שהתקרר.

הזרימה המעורבת דרך משאבת המחזור נכנסת לתרמוסטט, השולט בפעולת השסתום התרמוסטטי. כאשר הטמפרטורה שנקבעה מגיעה, הזרימה מזרימת ההחזרה נפסקת, אם חורגים ממנה, היא נפתחת שוב. כך מותאמת הטמפרטורה של נוזל הקירור של חימום התת רצפתי במים..

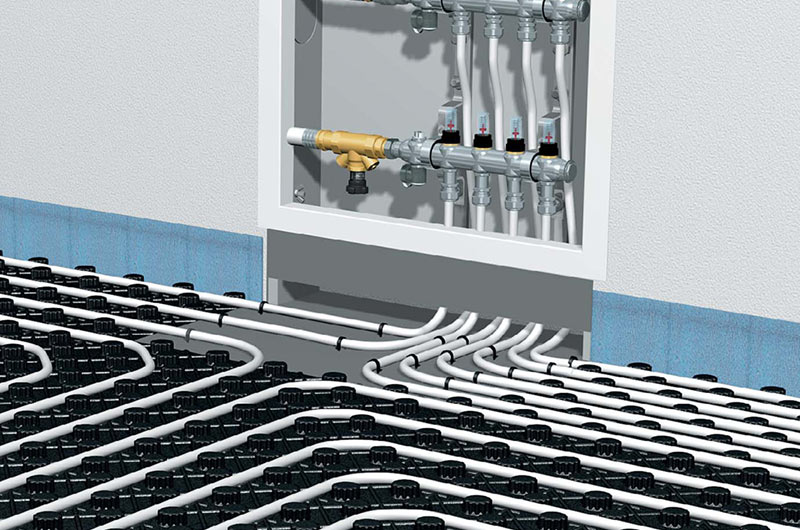

חלוקת קווי מתאר

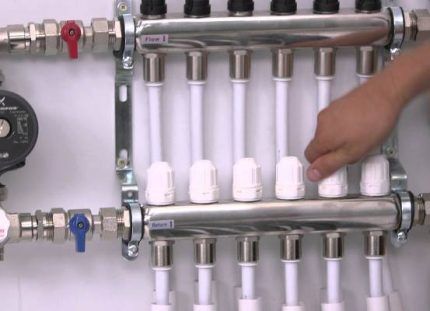

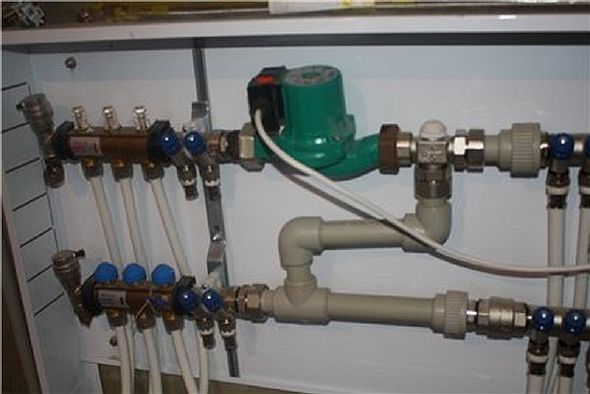

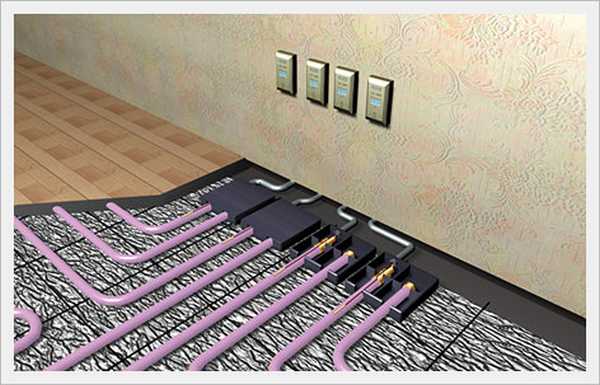

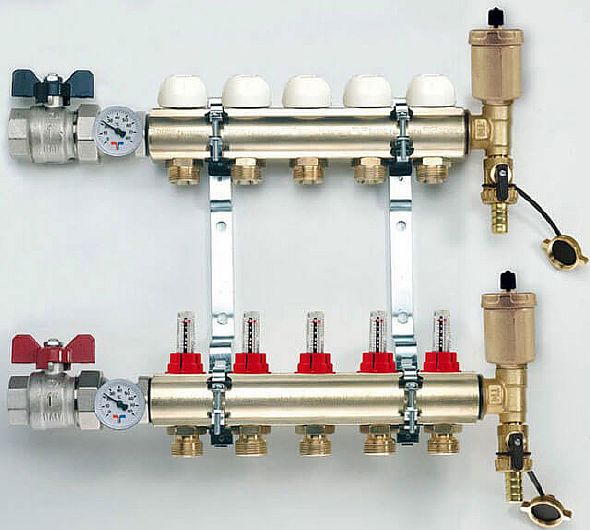

ואז נוזל הקירור נכנס אל סעפת ההפצה. אם מתבצעת רצפה מבודדת חום במים בחדר אחד קטן (חדר אמבטיה, למשל), בו מונחת רק לולאה אחת של צינורות, יתכן ויחידה זו אינה קיימת. אם יש כמה לולאות, יש צורך להפיץ את נוזל הקירור בדרך כלשהי ביניהן, ואז איכשהו לאסוף אותו ולשלוח אותו לצינור ההחזרה. משימה זו מבוצעת על ידי מסרק ההפצה או, כפי שהיא נקראת גם, אספן החימום התת רצפתי. למעשה, מדובר בשני צינורות – באספקה ​​והחזרה, שאליהם מחוברים התשומות והתפוקות של כל מעגלי החימום התת רצפתי. זוהי האפשרות הקלה ביותר.

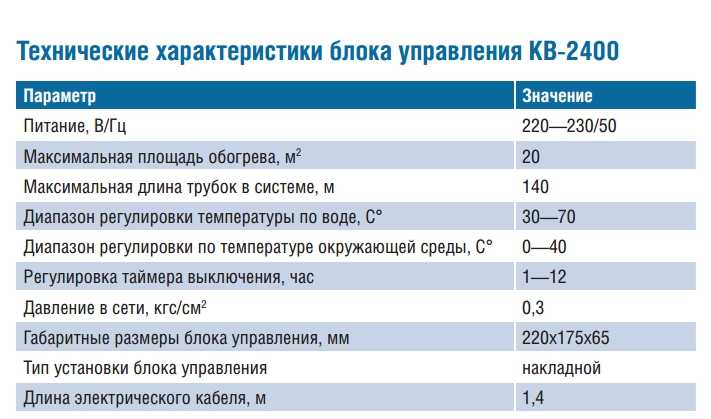

יחידת ערבוב לחימום תת רצפתי עם יכולת שמירה אוטומטית על הטמפרטורה

אם החימום התת רצפתי מתבצע בכמה חדרים, עדיף להתקין אספן בעל יכולת להתאים את הטמפרטורה. ראשית, חדרים שונים דורשים טמפרטורות שונות: מישהו מעדיף + 18 ° C בחדר השינה, מישהו צריך + 25 ° C. שנית, לרוב, למעגלים אורכים שונים, וניתן להעביר כמויות שונות של חום. שלישית, ישנם הנחות “פנימיות” – שבהן קיר אחד פונה לרחוב, וישנן פינות – עם שניים או אפילו שלושה קירות חיצוניים. מטבע הדברים, כמות החום בהם צריכה להיות שונה. מסילות עם תרמוסטטים מספקות זאת. הציוד אינו זול, המעגל מסובך יותר, אך התקנה כזו מאפשרת לכם לשמור על טמפרטורה נתונה בחדר..

ישנם תרמוסטטים שונים. חלקם שולטים בטמפרטורת האוויר בחדר, השנייה – טמפרטורת הרצפה. אתה בוחר את הסוג בעצמך. בלי קשר, הם שולטים במנועי הסרוו המותקנים במסרק ההזנה. Servomotors, בהתאם לפקודה, להגדיל או להקטין את שטח הזרימה, להתאים את קצב הזרימה של נוזל הקירור.

תיאורטית (ובפועל זה קורה) עלולים לצוץ מצבים בהם האספקה ​​לכל המעגלים חסומה. במקרה זה, מחזור הדם יפסיק, הדוד עלול לרתוח ולהיכשל. כדי למנוע זאת, הקפד לבצע מעקף שדרכו עובר חלק מנוזל הקירור. עם בניית המערכת הזו, הדוד בטוח.

אתה יכול לצפות באחת מאפשרויות המערכת בסרטון.

איזה סוג תנור לבחור, עצות משתמשים

הבחירה של מערכת חימום לרצפה נקבעת על פי תנאי ההפעלה, הצרכים והיכולות של בעל הבית. אם לשפוט לפי ביקורות משתמשים, האפשרות הטובה ביותר היא מערכות מים למגהץ. הם עמידים, אינם דורשים עלויות משמעותיות (רק תשלום עבור סוכן החימום או דלק לדוד משלך).

עם זאת, מערכות כאלה דורשות התקנה מאומצת ותובענית. אם אתה צריך להתקין במהירות ובקלות תנור חימום, עיצובים של סרט אינפרא אדום יהיו האפשרות הטובה ביותר. ישנן דוגמאות מוכנות למכירה, הכוללות תרמוסטטים וציוד אחר.

משתמשים מדברים היטב על המותגים הבאים של מחממי סרטים:

אלקטרולוקס ETS 220-10

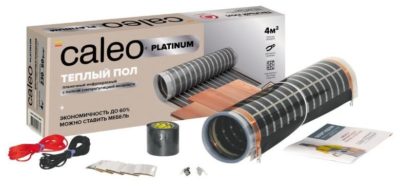

Caleo PLATINUM 230-0.5 1680W

בין כבלי החימום ניתן למצוא:

Warmstad WSS-1115

DEVI DEVIflex 18T (DTIP-18)

לייצור רצפות המחוממות במים, רוב המשתמשים ממליצים להשתמש בצינור נירוסטה גלי מחושל. הוא אינו מאכל, עמיד, מסוגל לעמוד בלחץ ולחץ גבוה במהלך בדיקות לחץ.

בחירת רצפה חמימה בהתאם לסוג ומאפייני החדר

יש חשיבות רבה לבית פרטי, או לבניין רב קומות. וגם, סוג החומר שממנו עשוי הבית – עץ או לבנים, כי אמינות הרצפות תלויה בכך, וביכולתם לעמוד במבנה מסוים..

לבית פרטי

לבעלי בית פרטי, עם מגורים קבועים בו, ובעיקר בנוכחות ציוד לדוד אוטונומי, עדיף לבחור חימום מים. חימום עם רצפה הידראולית יהיה זול יותר, מכיוון שאתה יכול לבחור את סוג המקור המשמש להשגת אנרגיה תרמית. למשל, גז או דלק מוצק, כיוון שהעלות שלהם נמוכה מזו של חשמל.

בנוסף, אם התקנת חימום תת רצפתי במים מתוכננת אפילו בשלב בניית בית, תוכל להפחית באופן משמעותי את עלות התקנת מערכת החימום..

לבקתות קיץ, מוסך

אם אתה מתכנן להתקין חימום תת רצפתי בבית כפרי או במוסך, עדיף לנטוש את הידרופלור מיד. הנחות אלה אינן מקום מגורים קבוע, ולכן החימום לא יפעל באופן קבוע, והמים בצינור יקפאו בחורף. כדי למנוע זאת, יהיה עליך לנקז אותו מעת לעת, או להשתמש בנוזל הקפאה, וזה יעלה יותר.

עדיף להשתמש בחימום חשמלי, שניתן להפעיל אותו לפי הצורך. מערכות כבלים וגם סרטים מתאימות.

בחירת חימום לפי סוג החדר

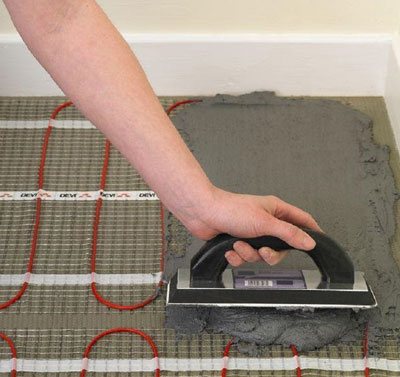

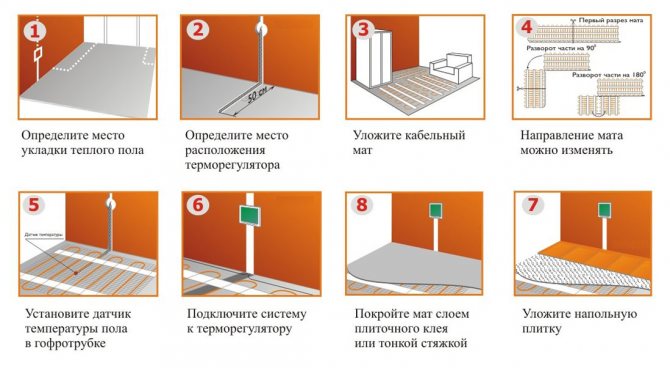

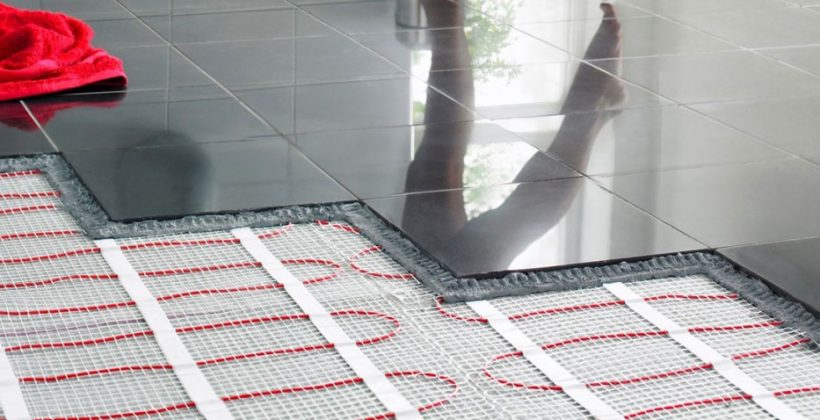

למטבח או לחדר אמבטיה מחצלות הן הפתרון האידיאלי. הקיבולת שלהם מספיקה לחימום אזורים כאלה, והם מתאימים להתקנה בחדרים עם לחות גבוהה..

המחצלות ממולאות בשכבה דקה של דבק אריחים שעליה מונחים הקרמיקה. בחדרים כאלה, אריחים הם חומר הגמר העיקרי..

עבור חדר שינה או חדר ילדים, עדיף לקחת מכשירים אינפרא אדום. הם אינם פולטים גלים אלקטרומגנטיים המזיקים לבריאות, בנוסף, הם קלים להתקנה.

ניתן להתקין כל סוג של חימום במוסך. מערכת המים מומלצת אם המוסך ממוקם בנספח לבית פרטי, בו יש חדר דוד אוטונומי..

אחרת, יהיה זה יקר מדי לספק את נוזל הקירור למוסך מנותק. לכן, עבור הנחות כאלה, עדיף לבחור התקני כבלים הניתנים להפעלה לחימום לפי הצורך..

אם התקרות נמוכות

עם תקרות נמוכות בדירה, אם לא ניתן להרכיב את החימום במגהץ, בשל עובי “העוגה”, הפתרון יהיה שימוש במחצלת. ניתן להניח אותם ישירות על הריצוף הישן, ולמלא אותם בשכבה דקה של דבק אריחים..

אתה יכול להשתמש בסרט אינפרא אדום, שגם הוא ממוקם ישירות מתחת לגימור.

כיצד פועלת רצפת מים חמים

הפצת שטחי חום למערכות חימום שונות

כדי להשיג רצפות כאלה, יש צורך להשתמש במערכת צינורות שדרכה נשאבים מים חמים. רוב הצינורות מותקנים בשלב היווצרות המגהץ, למרות שיש מערכות יבשות. כל אחת מהאפשרויות הללו כרוכה בשימוש בצינורות של חתך קטן, המונחים מתחת לחיפוי הרצפה או מוטבעים במגהץ..

אזור יישום

ככלל, מערכת חימום כזו משמשת במבנים פרטיים, שכן די קשה ליישם טכנולוגיה כזו בבניינים מרובי קומות, במיוחד אלה שהוקמו בתקופה הסובייטית. למרות זאת, רבים מצליחים לעשות זאת, למרות שהסיכוי שהמערכת תפעל ביעילות קטן מאוד, במיוחד בנוכחות מערכת חימום מרכזית. בנוסף, בתנאים כאלה, אין זה סביר כי ניתן יהיה לקבל את האישור המתאים מחברת הניהול להתקנה וחיבור של מערכת כזו..

חימום תת רצפתי מרמז על מספר רב של צינורות בקוטר קטן

בחלק מהבניינים החלו לייצר 2 מערכות חימום: רדיאטור ולחימום תת רצפתי, כך שאין צורך באישור להתקנת חימום תת רצפתי במים. במבנים כאלה מערכת האספקה ​​ההידראולית של נוזל הקירור מיועדת גם לשימוש בחימום תת רצפתי..

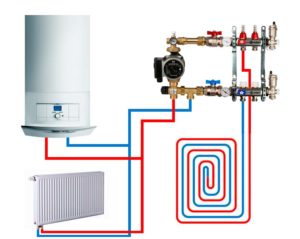

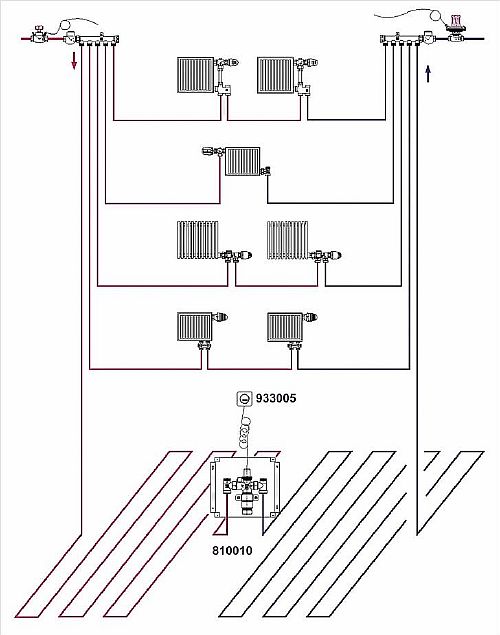

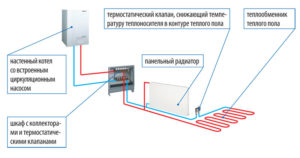

כיצד פועל חימום הרצפה בשילוב עם רדיאטורים

יש פעמים שאפשר לצייד מבנה רצפה בחימום רק בשילוב עם רדיאטור. סוללות ישמשו כמקור החימום העיקרי; הן מותקנות לעתים קרובות יותר ליד החלון. וכחימום נוסף של החדר, במרכז החדר או האזור, מותקנות רצפות חימום.

עם בחירה נכונה של ריצוף, ניתן להתקין את המערכת המשולבת בחדרים שיש להם כל מטרה, ובבניינים עם כל מספר קומות..

היתרון בסידור רצפות מים בקומה הראשונה הוא שזרמי אוויר חמים יעלו לתקרה, ויחממו לא רק את הרצפה הזו, אלא גם את רצפת הקומה השנייה, שבה מותקנים רק רדיאטורים..

ישנן מספר דרכים ליישם תכנית כזו. האחד הוא ההתקנה בכניסה ויציאה של מחבר T, מצד אחד מחובר אליו רדיאטור, ומצד שני רצפה חמימה..

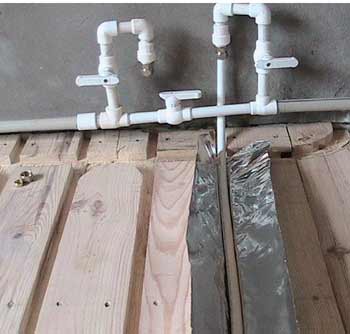

בנוסף, ניתן לחבר חימום תת רצפתי בקלות למערכת רדיאטור קיימת. ניתן לעשות זאת באמצעות תרמוסטט אלחוטי, זה עוזר להקל ולזרז את תהליך ההתקנה ואת הליך חיבור הרצפה החמה..

היבטים טכנולוגיים

קודם כל, עליך להכיר את עקרון הפעולה של רצפות מים חמים, כמו גם את האלמנטים שלהם המספקים את אופן הפעולה הדרוש..

בקרת טמפרטורה

כדי לקבל טמפרטורת רצפה נוחה, בסדר גודל של +27 מעלות, יש צורך בטמפרטורת נוזל קירור של לא יותר מ 45 מעלות. טמפרטורות מעל +28 מעלות אינן נחשבות נוחות, כמו גם נמוכות יותר, מה שאינו נותן השפעה חיובית..

אם אנחנו מדברים על מערכת חימום מרכזית, אז הטמפרטורה של נוזל הקירור גבוהה מעט יותר והיא בערך 60-65 מעלות. דוודי גז עיבוי חסכוניים יותר בטמפרטורות נמוכות, ולכן מותר לחבר אותם ישירות לרצפות מים חמים.

אם נעשה שימוש בסוגים אחרים של דוודים, יש לכלול יחידת ערבוב במערכת כזו, שנועדה לספק מים קרירים יותר מצינור ההחזרה למים החמים של הדוד. תוכנית דומה לחימום רצפה מוצגת באיור שלהלן..

תרשים של מכשיר רצפה המחומם במים

המערכת פועלת כדלקמן. המים מחוממים על ידי הדוד, ולאחר מכן הם נכנסים לשסתום התרמוסטטי, המסדיר את הטמפרטורה של נוזל הקירור. אם הטמפרטורה גבוהה מהערך הנדרש, היא נפתחת והמים הקרים מצינור ההחזרה והמים המחוממים המגיעים מהדוד מעורבבים..

האיור מראה כי יש מגשר מול משאבת המחזור, ועליו מותקן שסתום דו-כיווני או שלוש. שסתום זה משמש לערבוב של שני נוזלי העברת חום, ובכך לווסת את הטמפרטורה.

השסתום נשלט על ידי תרמוסטט, המותקן מיד לאחר משאבת המחזור. אם הטמפרטורה של זרימת המים תואמת את זה שנקבע, התרמוסטט סוגר את השסתום, ואם הוא גבוה יותר, אז השסתום נפתח ומים מהזרם החוזר מתחילים לזרום לתוך נוזל הקירור.

עקרון עבודה עם יחידת ערבוב (שסתום דו-כיווני)

יחידת הערבוב כוללת שני אלמנטים עיקריים: משאבת מחזור ושסתום בקרה. המשאבה מקדמת את תנועת נוזל הקירור, ובעזרת השסתומים מותאמת זרימת המים החמים כדי לשמור על החימום ברמה הרצויה.

ניתן להניח את יחידת הערבוב בארון סעפת או בחדר דוד, על מסרק.

מכשירי ערבוב הינם משני סוגים:

1. באמצעות שסתום ערבוב תלת כיווני – הוא נועד לערבב את המים המחוממים המגיעים מהדוד עם נושא החום המצונן. אם השסתום מצויד בכונן סרוו, ניתן לשלוט ביחידה הן על ידי מכשיר תרמוסטטי והן באמצעות בקרים תלויי מזג אוויר. יחידת ערבוב זו נחשבת אוניברסלית, אם כי יש לה מספר חסרונות:

• קיימת אפשרות שהשסתום יפתח את אספקת נוזל הקירור החם (90 C) למערכת, לעתים קרובות יותר זה יכול לקרות כאשר המכשיר מופעל, מה שיגרום לקרע צינור;
• לשסתום כזה יש תפוקה נמוכה, לא מספיק לחימום תת רצפתי, מה שישפיע על רמת החימום של נוזל הקירור.

עם זאת, יחידת ערבוב זו אינה ניתנת להחלפה בחדרים עם שטח גדול, יותר מ -200 מ”ר..

2. עם שסתום דו כיווני – האפשרות האופטימלית ביותר, מכיוון שיש ערבוב מתמיד של נושא החום הקר, ורק המים המגיעים מהדוד מסודרים. לכן, הרצפה לא תחמם יתר על המידה ובכך תאריך את חייה..

עיצוב זה משמש רק באזורים קטנים – עד 200 מ”ר.

אלו הן יחידות הערבוב העיקריות המשמשות בעת התקנת רצפות המחוממות במים..

לידיעתך! ישנם שסתומים תלת כיווניים המצוידים בפונקציה תרמוסטטית. ישנם דגמים עם כונן אלקטרו תרמי, עם התאמה חלקה, שהוא אידיאלי לחימום תת רצפתי.

כיצד המערכת פועלת כאשר היא מחוברת באמצעות יחידת ערבוב משאבות

אופציה נוספת לסידור רצפה חמה בבית פרטי מחימום היא התקנת משאבה ויחידת ערבוב. הוא מותקן מאחורי רדיאטור, המשמש מקור חום. אפשר להתחבר מהדוד.

עקרון הפעולה של חימום תת רצפתי במים עם יחידת שאיבה וערבוב הוא ערבוב נוזל קירור חם המגיע ממקור חימום למי שפכים קרים. כל התהליך הזה מתרחש ביחידת הערבוב. בעזרת שסתומי איזון אפשר לווסת את אספקת מנשא החום הקר והחם.

רצפת מים חמימה עם יחידת שאיבה וערבוב נחשבת לאחת היעילות ביותר בעבודה, היא מסוגלת לשמור בקלות על תנאים נוחים בחדר. אתה יכול לקנות אותו מוכן או להרכיב אותו בעצמך.

סעפות הפצה

סעפת החלוקה היא המכשיר החשוב ביותר שאחראי על ויסות החימום התת רצפתי. הוא נועד לחלק את נוזל הקירור באופן שווה על הלולאות. מצויד בפתחים לאספקת מים חמים ואיסוף מים מקוררים.

בכל המעגלים, על הקולט להיות בעל שסתומים תרמיים, בעזרתם תוכלו לשנות את הטמפרטורה בכל לולאה של החימום התת רצפתי וויסות הזרימה. עיצוב זה, כולל חיישן טמפרטורה, מאפשר לך לשמור על הטמפרטורה בחדר ברמה נתונה, המגיבה לשינויים במזג האוויר מחוץ לחלון..

בכל חדר מותקן תרמוסטט, השולט במספר מפעילים, מפעיל אחד לכל ענף. ישנם דגמים של תרמוסטטים עם פונקציית תכנות המאפשרת לך להגדיר את מצב ההפעלה הרצוי, או את הזמן להפעלה וכיבוי של החימום.

בנוסף, הסעפת מספקת יציאה לאוויר מהמערכת דרך שסתום הניקוז, ושסתום הסגירה משמש לאיזון וניקוז המים..

לנוחות, יחידת הסעפת מוסתרת בארון מתכת מיוחד המותקן על הקיר או בנישה.

אלמנטים של רצפת מים חמים

רצפת מים חמים במגהץ פופולרית מאוד מכיוון שיש לה העברת חום גבוהה, מה שאומר שיש לה יעילות גבוהה יותר. מגהץ מחומם לטמפרטורה מסוימת מסוגל לשמור על חום לאורך זמן אם הוא מתבצע באמצעות הטכנולוגיה כולה. העיקר הוא לדעת אילו חומרים דרושים לרצפה כזו ובאיזה רצף להרכיב אותם. האיור שלהלן מציג תרשים של רצפת מים חמים במגהץ.

ראשית כל, יש לבצע עבודות הכנה, שמטרתן לפילוס הבסיס, שכן עדיף להניח את הבידוד על בסיס שטוח ליעילות רבה יותר. ככלל, הבסיס הוא מגהץ מחוספס, ולאחר מכן מתחיל היווצרות כל שכבות הרצפה החמה. באופן טבעי, לאחר שהמגהץ המחוספס התייבש לחלוטין.

התהליך מורכב מהשלבים הטכנולוגיים הבאים:

• סרט דמפר קבוע סביב היקף החדר, המייצג רצועת בידוד תרמי. מטרתו היא למנוע העברת חום מהרצפה לקירות, לכן הוא מוצמד לאורך ההיקף לקירות. המטרה השנייה היא לפצות על התרחבות תרמית של רצפה מחוממת בעזרת מגהץ בעת חימום. כקלטת, אתה יכול להשתמש בחתיכות קצף בעובי של לא יותר מסנטימטר אחד, או בקלטת מיוחדת. אפשרויות אחרות אפשריות גם כיוון שישנן רבות מהן..
• השלב הבא כולל הנחת על הבסיס (המגהץ המחוספס) בידוד תרמי המבוסס על פוליסטירן מורחב עם צפיפות של עד 35 ק”ג / מ”ר. חומר זה עדיף מכיוון שהוא מסוגל לעמוד בעומסים מכניים משמעותיים, ויש לו גם תכונות בידוד תרמי מצוינות, למרות עלותו הגבוהה. אם אתה משתמש בקצף זול יותר, יש לו מספר חסרונות..

• עובי שכבה זו תלוי במספר גורמים שיש לקחת בחשבון: אזור, מאפייני החומר, הרצפה, תכונות מבניות של הבניין וכו ‘..
• האלמנט הרצוי של המערכת הוא רשת חיזוק עם תאים בגודל 50×50 מ”מ. הדבר נכון במיוחד עבור שטחים גדולים. הרשת מחוברת לצינורות באמצעות סוגרי פלסטיק מיוחדים.
• לאחר מכן מוזגים את המגהץ על המשואות כדי לקבל משטח שטוח. עובי המגהץ מעל הצינורות הוא לא יותר, אך לא פחות מ -3 ס”מ. המשטח חייב להיות מפולס מספיק כדי להניח כל כיסוי רצפה..
• כיסוי הרצפה מונח על בסיס שטוח לחלוטין. העיקר שהוא יכול לשמש במערכות חימום תת רצפתי..

הטכנולוגיה של סידור רצפה חמה אינה מכילה שלבים בעייתיים, ולכן היא זמינה לכל מי שרוצה שיהיו לו רצפות חמות בבית בחדר אחד או במספר..

תכונות של צינורות ודפוסי הנחתם

צינורות נחשבים למרכיבים העיקריים של חימום תת רצפתי, ולכן יש לקחת את הבחירה שלהם באחריות מלאה. לרוב משתמשים בצינורות פולימר והרבה פחות, במיוחד כיום – צינורות מתכת -פלסטיק. צינורות כאלה מאופיינים ביכולת הסתגלות ועמידות גבוהות. יתר על כן, יש להם חיסרון אחד משמעותי מאוד הקשור במוליכות תרמית נמוכה. לאחרונה הופיעו צינורות גלי נירוסטה בעלי מוליכות תרמית גבוהה למדי..

ככלל, קוטר הצינורות הוא 16-20 מ”מ, והנחתם מתבצעת על פי אחת התכניות המוצגות באיור שלהלן..

תוכניות להנחת צינורות לרצפת מים חמים

הנחת הנחש נחשבת לפשוטה ביותר, אך לא יעילה במיוחד, שכן לנחש יש אורך משמעותי וטמפרטורת המוביל ביציאה נמוכה בהרבה מהטמפרטורה בכניסה. למרות זאת, ניתן להשתמש בתכונה זו למטרה המיועדת שלה, החל מהאזור שחשוב לו חימום אינטנסיבי יותר..

לנחש הכפול ולספירלה אין חסרון זה, אך סגנון העיצוב שלהם מסובך יותר. לפני שמתחילים בהתקנה, עדיף לצייר תרשים כדי לא להתבלבל, היכן הכניסה והיכן היציאה.

אופי המגהץ

למילוי המגהץ, נעשה שימוש בפתרון הנפוץ ביותר, המבוסס על חול ומלט, כיתה M-400 או M-500. אם משתמשים בבטון מוכן, הציון שלו חייב להיות לפחות M-350.

מגהץ חצי יבש לחימום תת רצפתי

למרות זאת, יש כאן סייג אחד. זאת בשל העובדה כי פתרונות “רטובים” רגילים צוברים את כוחם תוך חודש, בעוד שלא מומלץ להפעיל חימום תת רצפתי. אם תתחיל לייבש את המגהץ בכוח, עלולים להופיע סדקים שעלולים לשבור את הצינורות. במקרה זה, האפשרות הטובה ביותר היא השימוש במגהשים חצי יבשים, בהם קיימים תוספים שונים המגדילים את גמישות הפתרון, וכמות קטנה של לחות מפחיתה את זמן ההזדקנות של הפתרון. פתרון כזה יכול להיות מוכן בעצמך אם אתה רוכש תוספים מוכנים, או שאתה יכול להשתמש בתערובות מוכנות, אבל הם יעלו הרבה יותר, למרות שהטרחה איתם הרבה פחות.

 אורך מתאר מרבי. קבוצת מחזור ומגוון.

רצפות המחוממות במים הן, באופן גס, לולאות של צינורות בקוטר קטן שדרכם מסתובב נוזל הקירור. לולאות אלה יכולות להיות ארוכות למדי. אורך הלולאה המרבי על צינור בקוטר 16 מ”מ. הוא 80 מטר, ועל צינור בקוטר 20 מ”מ. לא יותר מ -120 מטר. כדי לאלץ את נוזל הקירור להסתובב לאורך מעגלים כה ארוכים, יש להשתמש במשאבת מחזור נפרדת עם ראש של 6 או 8 מטרים..

מטעמי נוחות, שסתום הערבוב, משאבת הסירקולציה ותרמוסטט הבטיחות משולבים למכשיר אחד הנקרא קבוצת מחזור אוטונומית. הקבוצה מחוברת ישירות לאספן החימום התת רצפתי. הקולט הוא אחד המכשירים החשובים והיקרים ביותר במערכת ה- ECP. יש לבחון את בחירתה בקפידה, לא לרדוף אחרי הזול. עדיף לבחור דגמים עם מדי זרימה. הם מאפשרים לך לאזן בקלות מעגלים באורכים שונים.

הכוח הנדרש של ה- ECP.

העוצמה שרצפה מחוממת מים נותנת נקבעת על ידי טמפרטורת נוזל הקירור בצינורות. כלומר, ככל שהטמפרטורה גבוהה יותר, כך הספק רב יותר. כפי שצוין קודם לכן, הטמפרטורה בצינורות לא תעלה על 50 מעלות צלזיוס. יחד עם זאת, הכוח שהוסר ממטר מרובע אינו עולה על 140 וואט. המשמעות היא שאם אתה רוצה להתחמם רק עם חימום תת רצפתי, יהיה עליך לכסות שטח רצפה גדול ככל האפשר בחדר (לפחות 70%) במעגלים. באקלים הקשה של רוסיה, רצפה חמה אחת בכפור קשה לא תספיק, לכן מומלץ גם להשלים את ה- ECP עם התקני חימום, או להעלות את הטמפרטורה במעגלים מעל 50 ° C. ההשלכות של עלייה בטמפרטורה מתוארות לעיל..

 הליך התקנת ECP.

התקנת רצפות המחוממות במים מורכבת מכמה שלבים חשובים. נפרט אותם להלן:

• הנחת איטום. כל המפרקים עם הקירות חייבים להיות מודבקים עם סרט דמפר. הוא יספק ריפוד תרמי של ההתרחבות התרמית של הרצפה החמה..
• הנחת בידוד. בידוד תרמי מורכב מגלילים מפוליאתילן מוקצף מכוסה בנייר כסף בצד אחד. ללא בידוד תרמי, לא רק תחממו את הרצפה עליה אתם הולכים, אלא גם את כל מה שמתחת לרצפה. מפרקי בידוד תרמי מודבקים בעזרת סרט מחוזק מיוחד.
• התקנת אביזרי צנרת. זו יכולה להיות רשת או רצועות מיוחדות שאליהן יוצמדו צינורות..
• הנחת צינורות חימום תת רצפתי. ישנן מספר דרכים להנחת צינורות: בעל גובה משתנה או קבוע. הדרך הקלה ביותר היא “שבלול”. בשיטה זו מונחים צינורות ה”אספקה ​​”החמים לצד צינורות ה”חזרה” המצוננים בצעד קבוע.
• הצינור מלא במגהץ. עובי המגהץ לא פחות מ -5 ס”מ.
• הנחת ציפוי דקורטיבי. אריח עובד הכי טוב, אבל ניתן להשתמש בלינוליאום. אני לא ממליץ להשתמש בפרקט או ברבד לרבד בגלל אובדן כוח רציני ליחידת שטח..

תנאי התקנה לרצפת מים

מומלץ לכלול את המכשיר של מעגל חימום נוסף בפרויקט עוד לפני תחילת הבנייה – קל יותר לבצע חישובים בדרך זו.

בבית חדש או בבניין שבו מערכת הרדיאטור פועלת כבר זמן רב, ניתן להתקין גם רצפת מים, אך בתנאים מסוימים..

היתרונות של חימום מים הוערכו זה מכבר על ידי תושבי אירופה ורוסיה: הוא מחמם ביעילות חדרים, חוסך משאבי אנרגיה יקרים, יוצר את האווירה הנוחה ביותר בחדרי שינה, חדרי אמבטיה וחדרי ילדים.

אם התעורר הרצון לבודד את הרצפה לאחר בניית הבית, יש לקבוע האם הבניין מתאים לכך. אחד התנאים העיקריים הוא בידוד תרמי מוכן מראש של הבית, שכן אובדן חום מעל 100 וואט / מ”ר יהפוך את התקנת הרצפה ללא תועלת..

שימו לב לגובה התקרות: “פאי” ההרכבה עם צינורות לוקח בערך 15 ס”מ, ואפילו יותר, מהגובה הכולל של החדר. לאחר הטמעת המערכת יש לשמור על ממדי הפתחים, הגובה הוא מ -210 ס”מ ויותר.

דרישות מיוחדות חלות על הבסיס. זה חייב להיות חזק, אחיד, נקי. בסיס לא יציב יוביל לאי סדרים, ואלו – לעיוות של צינורות עם נוזל קירור

אם הבית חדש, אז לפני תחילת ההתקנה, יש צורך להשלים את הבנייה לחלוטין – להקים את הקירות והתקרה, להכניס חלונות, טיח.

טכנולוגיית התקנת צינורות וציפוי

לתיקון צינורות הופיעו מכשירים מצוינים במכירה – מסלולי פלסטיק המייצגים מסרקים. הם משמשים כמדריכים, ולחיזוק אמין יותר משתמשים גם באלמנטים הידוק מיוחדים..

יש לזכור כי הצינור חייב לשמור על תקינותו, ולכן עיקולים חדים המובילים להופעת קמטים אינם מקובלים (עבור צינורות פלסטיק, רדיוס העיקול יכול להיות לפחות 5-8 קוטר). אם הדרך אל הסעפת היא דרך מחיצה או קיר, יש לקדוח חורים.

הנוהל והטכנולוגיה להתקנת רצפה המחוממת במים במו ידיכם מוצגים בסרטון זה:

לאחר הנחת הצינורות ומחוברים לסעף, הדוד מותקן וכל עבודות האינסטלציה, יציקת מרגמה או בטון אינה מקובלת ללא בדיקה הידראולית של המערכת..

הצינורות מלאים במים, הלחץ עולה לרמה של 6 B ונשמר למשך 24 שעות. אם הכל תקין ויש פיסטולות, אין פערים, אז הם מתמלאים במכתש יצוק או בטון..

במהלך מכשיר המגהץ, הצינורות חייבים להיות מלאים במים ולהיות בלחץ, זה הכרחי כדי למנוע ריסוק, סחיטת הצינורות.

עבור רצפות קרמיקה המגהץ עשוי עבה יותר, מ -30 עד 50 מ”מ, לרבד וללינוליאום – לא יותר מ -30 מ”מ, עם הנחת רשת פלסטיק נוספת. כך, עובי העוגה יאפשר לציפוי להתחמם במהירות..

זה בהחלט אפשרי לעשות רצפות מים במו ידיכם, אך עבור שירות ארוך טווח באמת של חימום תת רצפתי עדיף להזמין פרויקט או לפחות שרטוטים וחישובים למהנדס חימום שיתחשב בכל האביזרים. , ציוד, חומרים לפרטי פרטים ומלאים את המפרט.

עבודה רצינית כזו שנעשית במו ידיכם תחסוך כסף משמעותי ותעלה את הערך העצמי של הבעלים..

מערכת חימום רצפת מים מבטון

מלטון מלט חול הוא הסוג התת-רצפתי הנפוץ ביותר. מערכות בטון של חימום תת רצפתי במים מותאמות אליו. במקרה זה משתמשים בצינורות בקוטר של 12 עד 20 מ”מ, הממלאים במלט מרגמה לאחר הנחתם. הבטון מוליך היטב את החום שנוצר, המתפזר באופן שווה על פני השטח כולו.

התקנת מערכות כאלה מתבצעת במספר שלבים:

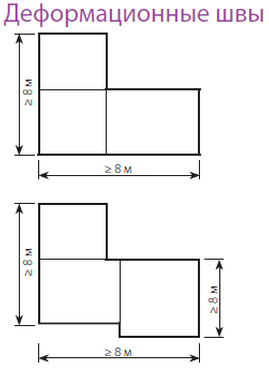

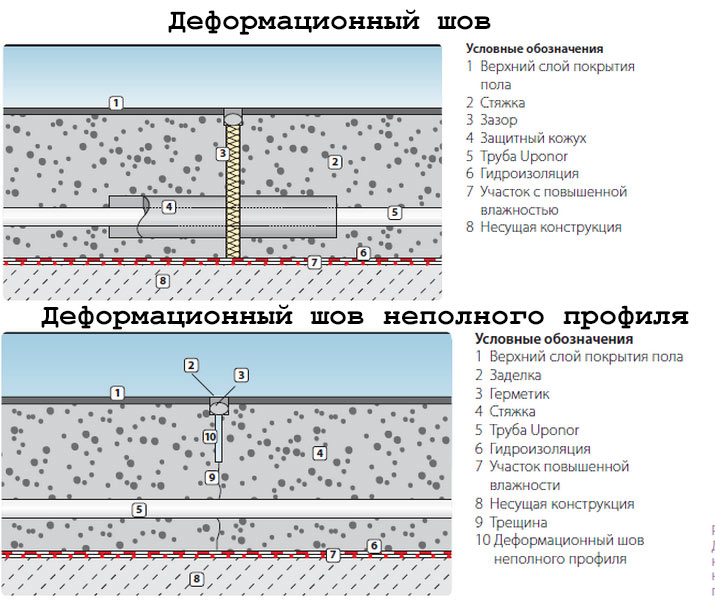

1. באופן ראשוני שטח הפנים של הבניין מחולק למקטעים של לא יותר מ -40 מ”ר. יחס הגובה -רוחב האופטימלי לא יעלה על 2: 1. זה נעשה כדי להגביל את גודל לוחות הבטון המונוליטיים על מנת למנוע פיצוח מעיוות תרמי..

2. כדי להפחית את אובדן החום כלפי מבני הבניין התחתון, נוצרת שכבה מבודדת חום, אשר יכולה להיות עשויה מכל חומר בעל מוליכות תרמית נמוכה המותר לבנייה. לעתים קרובות למטרות אלה משתמשים בקצף פוליסטירן או בפוליסטירן בעובי 20 עד 150 מ”מ, בהתאם לתנאי האקלים, למאפיינים המבניים של הבניין ולמשטר הטמפרטורה הרצוי של חדר מסוים..

סרט מנחת מונח לאורך היקף החלקים המסומנים בשלב הראשון, שנועד לשחק את תפקיד תפרי החום. למעלה מונח סרט איטום עם מחזיר אור.

3. צינורות מונחים בצורה של נחש יחיד או כפול, ספירלה, ספירלה עם מרכז קיזוז. בשלב זה, חשוב לשמור על השלב המומלץ על ידי הפרויקט, שלרוב אינו עולה על 300 מ”מ..

על פי דרישות ההידרודינמיקה, אורך כל צינור לא יעלה על 100 מטר. בחדרים גדולים עליך ליצור 2-3 מעגלים, שכל אחד מהם מחובר לאספני הקלט והפלט.

4. כדי לבדוק את איכות ההתקנה של מערכת הדם כולה, כולל הדוד, מתבצעת בדיקה הידראולית בלחץ מוגבר. אטימות המפרקים מאומתת על ידי בדיקה ויזואלית, והבלתי משתנה של הלחץ נשלט על ידי מד לחץ טכני..

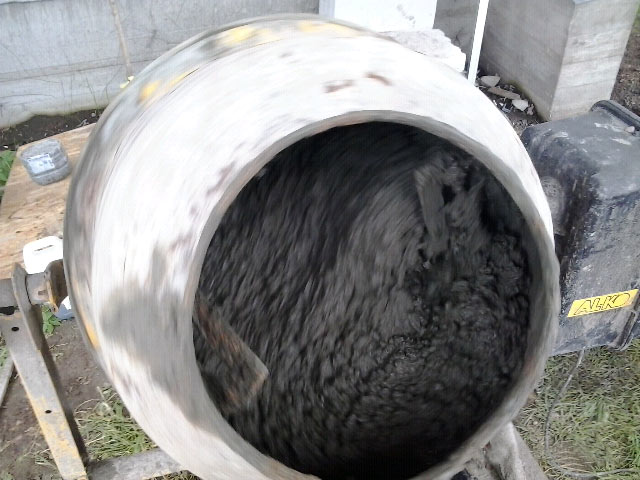

5. לאחר ביטול כל החסרונות שזוהו, תוכל להמשיך להתקן של המגהץ מלט חול. הוא יקבל על עצמו את כל העומסים הנובעים במהלך פעולת הרצפה ויגן על הצינורות מפני נזקים. העבודה מתבצעת בטמפרטורת החדר.

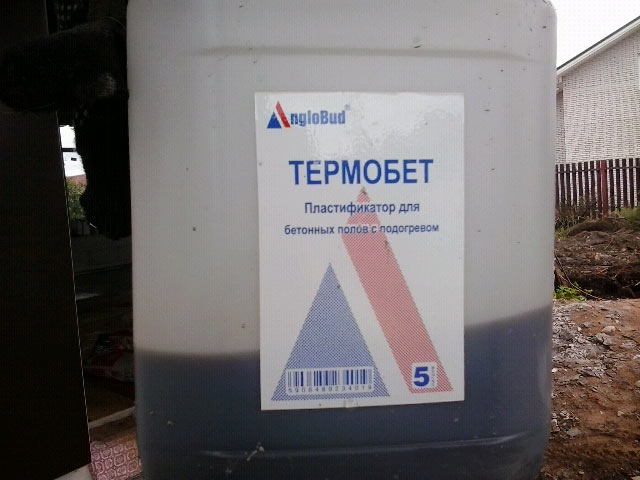

הלחץ בצינורות בשלב זה צריך להישמר על 3-4 בר. למזיגה מומלץ להשתמש בתערובות בטון בדרגה לא נמוכה מ- 300. לאחר פילוס משטח המגהץ, הצינורות חייבים להיות מתחת לשכבה של לפחות 30 מ”מ.

מותר להפעיל את מערכת החימום לפעולה רק לאחר שהבטון התקשה. זה, על פי התקן, אורך לפחות 28 ימים. הפלט למצב הרגיל מתבצע בצורה חלקה ככל האפשר, ומעלה את הטמפרטורה והלחץ של נוזל הקירור למשך 3 ימים.

6. לאחר שתוודא את הפעולה ללא בעיות המעגל, המשך להנחת חיפוי הרצפה. למטרות אלה מתאימים אריחי כלי חרס או חרסינה, למינציה וחומרים אלסטיים בעלי מוליכות תרמית טובה. ברכישה רצוי לוודא שניתן להשתמש בהן יחד עם מערכות חימום לרצפה

מערכת חימום תת רצפתי ללא מים מבטון

לא תמיד מותר להשתמש במגהץ מלט חול בעת יצירת רצפה. המגבלות כאן הן העומס המוגבר על הרצפות, תקופת ההתקנה הארוכה, פסילת השימוש בטכנולוגיות “רטובות”. במקרים כאלה, מערכות ריצוף אוניברסאליות מסוג עץ או פוליסטירן מתאימות..

מערכת חימום תת רצפתי ללא פוליסטירן מבטון

סוג זה של חימום תת רצפתי קיבל את שמו מחומר הלוחות המשמשים להנחת צינורות. הם מצוידים בדרך כלל בחריצים לתיקון צינורות ולוחות אלומיניום להפצת חום מכוונת..

ההתקנה במקרה זה מתרחשת במהירות האפשרית. השכבה המוגמרת תופסת גובה של לא יותר מ -50 מ”מ ונותנת עומס משקל ספציפי של עד 30 ק”ג / מ”ר.

השלבים של הנחת מערכת כזו הם כדלקמן:

1. הבסיס משוחרר מהפסולת ומפולס בזהירות.

2. להניח את לוחות הפוליסטירן.

3. להניח ולתקן את הצינורות במרווח הנדרש.

4. התקן לוחות חלוקת חום המכסים יותר מ -4/5 משטח הרצפה.

5. התאימו את המצע מתחת למעיל הגמר. ללוחות פרקט, למינציה או פרקט, קרטון וקצף פוליאתילן מתאימים. לוחות סיבי גבס או דיקט בעובי של 10 מ”מ לפחות מונחים מתחת לכל סוגי האריחים והלינוליאום..

6. הניחו את שכבת הגמר.

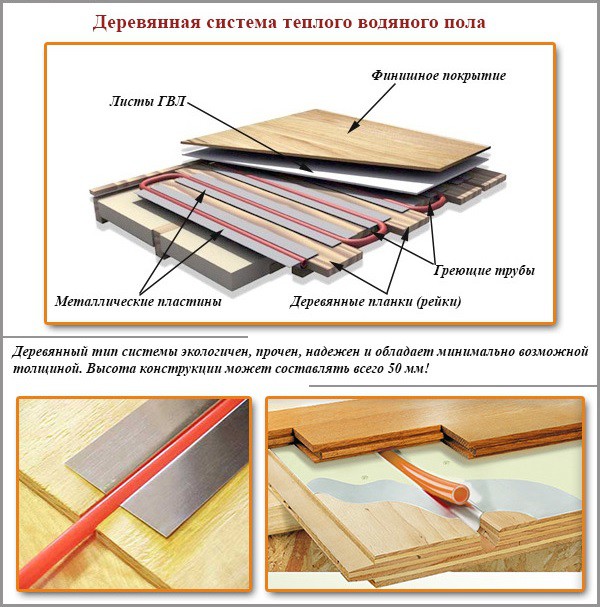

מערכת חימום תת רצפתי של מים שאינם בטון מעץ

מערכות הנחת סלילי עץ מתאימות לעץ, כולל בנייני פנלים. ניתן למקם אותם על קורות רצפה או תת רצפות. ביניהם, קיימות מערכות משנה מסוג מודולרי ומדפים..

מערכת חימום תת רצפתי מים מעץ מסוג מודולרי. מערכות מודולריות מורכבות מאלמנטים טרומיים העשויים סיבית בעובי 22 מ”מ. יש להם ערוצים להתקנת צינורות ולוחות חום. הליך ההרכבה זהה לתיאור בסעיף הקודם. לקיבוע הדדי של חלקים, מסופקים חיבורי נעילה.

מערכת עץ של רצפה מחוממת מים מסוג מתלה. מאפיין ייחודי של מערכות מתלים מעץ הוא הצורך ליצור תעלות להנחת צינורות במקומן על ידי הנחת לוחות או סיבית חתוכים לרצועות בעובי של 28 מ”מ לפחות. ניתן לחבר חלקים לקורות הרצפה, מונחים במדרגה של 600 מ”מ (300 מ”מ אם מתוכנן גימור רעפים).

במקרה זה, הפערים בין הפיגורים מלאים בצמר סלעים. בשל שכבת הבידוד התרמי הקטן יחסית, לא מומלץ לסדר רצפות דקים מחוממות מעל הקרקע או מרתף לא מחומם.

על גבי לוחות העץ מונחות לוחות אלומיניום עם חריץ דמוי המונח בחריצים שיוצרים הלוחות. הם מיועדים למגרש הערימה של 150, 200 ו -300 מ”מ. הם נמצאים במגע עם הקירות החיצוניים של הצינורות, מפיצים חום על פני השטח המרבי.

היתרונות של רצפות המחוממות במים:

1. יעילות אנרגטית על ידי חימום הנוזל במחזור ל-35-50 מעלות צלזיוס בלבד.
2. אפשרות להפעלה ארוכת טווח כמערכת החימום העיקרית של הבניין.
3. מתאים לכל סוגי הריצוף.
4. לא נוצרת קרינה אלקטרומגנטית.

חסרונות של רצפות המחוממות במים:

1. לא ניתן להשתמש בבנייני מגורים מרובי דירות.
2. תלות בתפעול הדוד.
3. סכנת דליפה במקרה של התקנה לא נכונה או שימוש בחומרים לא סטנדרטיים.
4. עובי ניכר, הפחתת הגובה השמיש של המקום.
5. עלות ציוד גבוהה.

בנייה חימום תת רצפתי יבשה

הוא משמש בבתים עם אלמנטים של רצפת עץ, מתאפיין בכובד ספציפי נמוך ויכול להפחית משמעותית את העומס על האלמנטים נושאי העומס של בניינים. אם משקל הבטון מגיע ל -250 ק”ג / מ”ר, אז יבש לא יותר מ -30 ק”ג / מ”ר. צינורות עם נוזל קירור מונחים על בסיס של דיקט או לוחות OSB, מותקנים ביניהם רצועות מאותו חומר.

בידוד תרמי מותקן ישירות על רצפת העץ. שכבת הגמר של מערכת החימום היא לוחות GVL. יש להם מוליכות תרמית טובה והם חזקים מספיק. עשוי מסיבי גבס ועץ. העובי הכולל של מערכת הבידוד עם אפשרות עיצוב זו אינו עולה על 10-15 ס”מ, מה שמאפשר להתקין אותם בחדרים עם תקרות נמוכות.

עיצוב יבש דורש פחות מאמץ וזמן באופן משמעותי, ונחשב לאחת האפשרויות הזולות ביותר מבחינת עלות. בנוסף, במהלך העבודה אין פסולת בניין, ניתן לבצע את ההתקנה ללא התיישבות מחייבת מחדש של התושבים..

חסרונות – קצבי העברת החום נחותים מהאפשרות הראשונה, זרימת החום אינה מספיקה לחימום מלא של המקום, היא יכולה לשמש רק כתוספת.

מערכת חימום תת רצפתי מעץ

מבנה עץ קל משקל

תכונות המערכת בבית עץ

הפשוט והזול ביותר, מרבית האלמנטים יכולים להיעשות מפסולת עץ. לבסיס התמיכה משתמשים בעצים באיכות נמוכה עד ללוחות לא מחורצים. עובי החומרים חייב להיות לפחות בקוטר הצינורות, אחרת יש סיכון לנזק. הצינורות קבועים בלוחות מיוחדים, מידות הלוחות תלויות בצעד נוזלי הקירור. כדי להפחית את עובי עוגת החימום, מותר להניח צינורות ישירות על קורות הרצפה, החיסכון בגובה יכול להגיע לשלושה סנטימטרים.

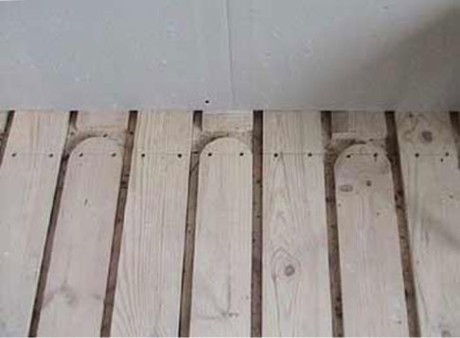

לאורך קצוות הלוח מהקצוות, יש צורך לבצע חריצים חצי עגולים להפניית הצינור, כפי שמוצג בתמונה

הנחת נייר כסף בחריצים

רצפה חמימה בבית עץ

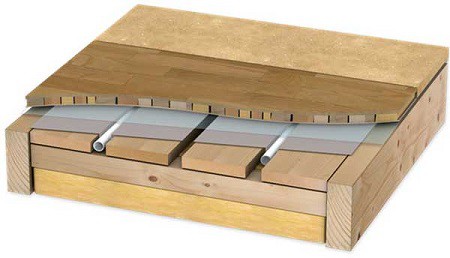

תרשים של רצפת מים מעץ

צינורות חימום תת רצפתי

קונסטרוקציות חלופיות

הם משמשים כאשר יש צורך לחמם אזורים קטנים. חברות מייצרות לחמניות גמישות עם צינורות פלסטיק בקוטר קטן. קונסטרוקציות כאלה של רצפות חמות מותקנות ליד שולחנות עבודה, מיטות וכו ‘. הם יכולים להסתתר מתחת לחיפויי רצפה רכים.

גלילים מותקנים על כל סוגי הרצפות ובכל הבניינים. במידת הצורך ניתן לחתוך את הגליל (רק אל תזיק לצינורות) ולהכופף בזווית הרצויה. החיסרון הוא שההתנגדות ההידראולית הגדולה של צינורות בקוטר קטן מגדילה משמעותית את העומס על משאבת המים. כרגע לחמניות אינן מופצות באופן נרחב בקרב משתמשים..

רצפה חמה ומעיל עליון

החשוב מכל, מערכת רצפת המים החמים משולבת בהנחת מתחת לכלי חרסינה ואריחים..

• ראשית, שני החומרים חזקים ועמידים.
• שנית, הם אינם פולטים חומרים מזיקים בעת חימום..
• ושלישית, החימום משלים באופן מושלם את האריח (החומר עצמו קר), ותוכלו ללכת עליו אפילו יחפים בשל יכולת החום הגבוהה שלו.

כמובן שניתן לבצע חימום תת רצפתי גם מתחת לרבד, מתחת ללינוליאום, אריחי PVC ואפילו שטיח, אם יש סימן מיוחד.

אבל, למשל, אין טעם לחמם את השטיח, ולא ניתן לחרוג מטמפרטורת פני השטח מעל 31 ° C, על פי SNiP 41-01-2003. אחרת זה יגרום לשחרור חומרים מזיקים..

אזורים טמפרטורת הרצפה, ° С

חללי מגורים	26 ° C (ממוצע)
חדרים עם לחות גבוהה	31 ° C (ממוצע)
שטחים לא למגורים	31 ° C (ממוצע)
מעל הצינור	35 ° C (מקסימום)
פרקט ורצפות למינציה	27 ° C (מקסימום)
שהות קבועה של ילדים (על פי תקנים סניטריים VSN-49-86)	24 ° C (מקסימום)

התקנה בדירה

כנראה שלדיירים רבים היה הרעיון לחבר באופן עצמאי רצפות מחוממות מים “בחינם” למערכת החימום המרכזית או לאספקת מים חמים. וחלקם אפילו עושים זאת, אך ברוב המקרים הדבר אסור על פי החוק המקומי..

לדוגמא, במוסקבה, חוקת מס ’73-פ”פ מיום 8 בפברואר 2005 בתוקף, בנספח מס’ 2 כתוב בבירור על איסור ציוד מחדש של מערכות אספקת מים ציבוריות לחימום רצפות..

אם אתה עובר על החוקים, במקרה הטוב, אתה יכול לקבל קנס בפעם הראשונה שאתה מבקר באינסטלטורים. ובמקרה הגרוע ביותר – הסיכון להשאיר שכנים ללא חימום.

באזורים מסוימים האיסור אינו חל, אך נדרשת בחינה כדי להתחבר, כדי לא לשבש את פעולת המערכת..

באופן כללי, מבחינה טכנית, אפשרויות כאלה אפשריות, אך רק כאשר מחוברת יחידת שאיבה וערבוב נפרדת והלחץ במערכת ביציאה נשמר..

הערה! אם יש משאבת סילון (מעלית) בבניין דירות, לא ניתן להשתמש בצינורות מתכת-פלסטיק ופוליפרופילן.

שיטות התקנת הרצפה

ישנן מספר דרכים לסדר רצפת מים חמים..

• הפופולרי והאמין מביניהם הוא המגהץ הבטון. בניגוד לסוגים חשמליים, לא ניתן להסתיר צינורות בגודל 16 מ”מ בדבק אריחים, וזה לא יעבוד. לכן, מגהץ נשפך לפחות 3 ס”מ מעל הצינורות..
• הדרך השנייה היא הנחת צינורות בחריצי קצף פוליסטירן חתוכים. החריצים נעשים בעבודת יד, צינורות מונחים בפנים, ואז המגהץ נשפך.
• האפשרות הבאה משמשת לעתים קרובות בבתים עם רצפת עץ, למרות שהיא דורשת הרבה עבודה – היא מונחת בחריצי עץ. לשם כך, לוחות ממולאים על הרצפה, היוצרים מרזב בצורת הרצוי להנחת..

איטום

מישהו שם איטום מתחת לתחתית הבידוד, מישהו, להיפך, למעלה, וחלק משתמשים גם כאן וגם שם.

אם משתמשים בקצף פוליסטירן שחול, הוא כמעט ואינו זקוק לאיטום, כך שמיקומו אינו כה קריטי. אבל זה לא יאפשר לחלב המלט לחדור בין תפרי הבידוד ולהיכנס ללוח ובנוסף ימנע לחות מהתחתית.

אם אתה מתקן אותו לתחתית הבידוד, אתה יכול לחבר את הצינורות לרצפה החמה ישירות לבידוד. אם האיטום מונח, אז לתיקון הצינורות יהיה צורך להניח את רשת ההרכבה.

הנחנו את האיטום בחפיפה של 20 ס”מ על הקירות, זה על זה. אנו מדביקים את המפרקים בעזרת סרט לאיטום.

סרט דמפר

אם קניתם סרט מוכן, פשוט הדביקו אותו סביב ההיקף. בדרך כלל יש לו עובי של 5-8 מ”מ וגובה של 10-15 ס”מ. הגובה צריך להיות גבוה יותר מרמת המילוי, העודף מנותק בעזרת סכין. אם הקלטת מיוצרת בעבודת יד, הקפד להדביק או להבריג אותה לקיר בעזרת ברגים הקשה עצמית..

הרחבה לינארית של בטון היא 0.5 מ”מ למטר בעת חימום ל 40 מעלות צלזיוס.

תִגבּוֹרֶת

השכבה הראשונה של רשת חיזוק מונחת בדרך כלל על בידוד ומשמשת בסיס לחיבור קווי מתאר ואף פיזור חום על פני השטח. הרשתות קשורות זו לזו בחוט. צינורות מחוברים לרשת על מלחצני ניילון.

קוטר מוטות הרשת הוא 4-5 מ”מ, וגודל הרשת – תלוי במגרש הנחת הצינור, להידוק נוח.

בנוסף, הכרחי להניח את החיזוק על גבי הצינורות, שכן גם כאשר משתמשים ברשת מלמטה, לא תהיה לה כמעט השפעה אם היא שוכנת בתחתית ממש. או, במהלך המזיגה, הניחו את הרשת על תומכים, יוצרים פער.

שיטות קיבוע צינורות

ניתן להניח רצפה המחוממת במים בכמה דרכים, נפרט אותן.

• מהדק מתיחה עשוי פוליאמיד. משמש לחיזוק מהיר של צינורות לרשת ההרכבה. צריכה – כ -2 חתיכות לכל 1 מ ‘.
• חוט הידוק עשוי פלדה. קצב הזרימה משמש גם להתקנה לרשת, וזהה בדיוק.
• מהדק ומהדקים. מתאים לתיקון מהיר של צינורות לבידוד תרמי. צריכת המהדקים היא 2 חתיכות לכל 1 מ ‘.
• תיקון מסלול. מדובר ברצועת PVC בצורת U, המשמשת בסיס להנחת צינורות בתוכה 16 או 20 מ”מ. קבוע לרצפה.
• מחצלות לרצפות מים חמים עשויות פוליסטירן. באמצע החריצים בין העמודים מונח צינור.
• לוח הפצה מאלומיניום. משמש להתקנה ברצפות עץ, משקף ומחלק באופן שווה את החום על פני השטח.

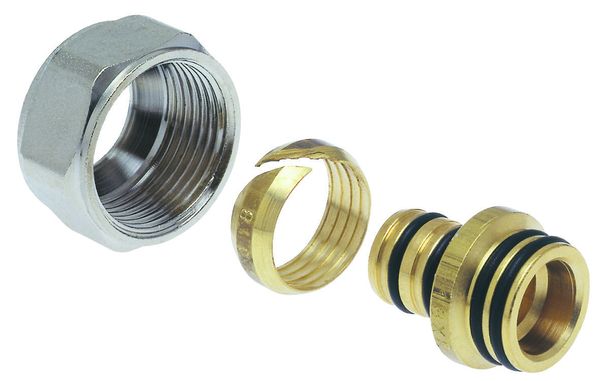

חיבור מעגלים

ברוב המקרים, המעגלים מחוברים באמצעות יחידת הפצה. יש לו מספר פונקציות: הגברת הלחץ במערכת, ויסות הטמפרטורה, אספקה ​​אחידה במספר מעגלים, שילוב עם רדיאטורים.

ישנן תוכניות רבות לחיבור לדוד, עליהן כתבנו במאמר על יחידות שאיבה וערבוב: עם כוונון ידני, עם אוטומציה של מזג אוויר והתאמה אוטומטית באמצעות כונני סרוו וחיישנים..

כיווץ

לאחר השלמת ההתקנה של כל המעגלים, הקפד לבדוק פנאומטית את המערכת לאיתור נזילות. לשם כך, בדיקת לחץ נעשית בעזרת מדחס. מדחס ביתי קטן עם לחץ של יותר מ -6 בר מתאים לבדיקה. הלחץ במערכת יובא ל -4 בר ונשאר למשך כל הזמן, עד שהמערכת מופעלת.

מכיוון שמולקולות אוויר קטנות בהרבה ממולקולות מים, ניתן לזהות אפילו לחץ קטן. בנוסף, המים יכולים לקפוא אם אין לך זמן לחבר את החימום, ושום דבר לא יקרה עם האוויר..

עוגה לחימום רצפה

הטכנולוגיה של הנחת רצפת מים חמים מורכבת מכמה שכבות, המונחות ברצף מסוים. העובי הכולל של העוגה הוא 8-14 ס”מ, העומס על הרצפות הוא עד 300 ק”ג / מ”ר. M.

אם הבסיס הוא לוח בטון:

• איטום;
• סרט דמפר מסביב להיקף;
• בִּדוּד;
• רשת חיזוק;
• צינור לחימום רצפת מים;
• נְאוּם אָרוֹך וּמְשַׁעֲמֵם.

לאיטום, מותר להשתמש בניילון רגיל או בחומרים מיוחדים. קלטת הבולם עשויה מפסים חתוכים של בידוד תרמי בעובי 1-2 ס”מ, או שהם קונים גרסה מוכנה עם בסיס דבק עצמי..

בחירת הבידוד תלויה במספר גורמים: אזור, חומר בסיס. לדוגמא, עבור רצפות על הקרקע משתמשים גם בקצף פוליסטירן שחול בעובי של לפחות 5 ס”מ (אופטימלי 10), ואם יש מרתף חם מתחת לרצפה של הקומה הראשונה, אז אפשר אפשרויות דקיקות יותר מ -3 ס”מ לשמש.

מטרתו העיקרית של הבידוד היא לכוון את החום כלפי מעלה מהחימום ולמנוע הפסדי חום גדולים.

במקרה שהבסיס הוא רצפות על הקרקע:

• אדמה בתפזורת 15 ס”מ;
• אבן כתוש 10 ס”מ;
• חול 5 ס”מ;
• מגהץ מחוספס;
• איטום;
• סרט דמפר מסביב להיקף;
• קצף פוליסטירן שחול לא פחות מ -5 ס”מ;
• מגהץ מחוזק עם נושאי חום.

חשוב להדק את שכבות ההכנה למגהץ הגס בזהירות בשכבות. כאשר דוחסים את הבסיס היטב ומשתמשים בקצף פוליסטירן שחול, לא יהיה צורך לבצע מגהץ מחוספס.

יתרונות שימוש במערכת רצפת מים חמים

המומחים של חברתנו מדגישים מספר תכונות חיוביות עיקריות של מערכת חימום זו:

1. קל להתקנה. התהליך האחראי והקשה ביותר בעת חיבור מערכות חימום נחשב לביצוע חישובי לחץ בהתאם לצילומים ועיצוב הנחת הצינורות. כל השאר, אם יש לך את החומרים והכלים הדרושים, תוכל לעשות זאת בעצמך.
2. מערכת ויסות עצמי. לחימום תת רצפתי יש תכונה ייחודית אחת: מערכת כזו אינה דורשת ויסות נוסף וקביעת רמת הטמפרטורה. התקנים המותקנים על הרצפה מחממים את החדר לרמה הרצויה ואינם חורגים ממגבלת הטמפרטורה שנקבעה.
3. זמן שירות ארוך. מערכת כזו, הודות לטכנולוגיות הפולימר היישומיות, ביחידת החימום עצמה מאפשרת לציוד לפעול כ- 30-40 שנים. אורך החיים של מערכות חשמליות ומשאבות נוספות הוא 20 שנה. חיי שירות כאלה מתאפשרים רק אם עבודת ההתקנה מתבצעת כהלכה וכל הצמתים מחוברים למערכת..
4. חיסכון בצריכת משאבי השירות. חימום תת רצפתי מותקן בצורה כזו שכל החדר מחומם לחלוטין על ידי חימום חלקו התחתון. בנוסף, הרצפה עצמה מפסיקה להיות משטח שסופג חום בעת איטום. חיסכון במשאבים יכול לנוע בין 15 ל -50%, תלוי בסוג החדר והכיסוי.
5. ניקיון במהלך הפעולה. בעלי מערכות לחימום רדיאטור עשויים לציין כי במהלך שיא עונת החימום, אבק מתחיל להסתובב באוויר. זאת בשל העובדה שכאשר מחממים סוג זה של סוללה נוצרים זרמי אוויר המתחילים להרים חלקיקים לאוויר. במקרה של חימום תת רצפתי זה לא קורה..
6. נוחות. מכיוון שהחום מופץ מהרצפה עד התקרה, החדר מתחיל להתחמם באופן שווה. אין עוד אזורים עם פינות קור בדירה או בבית. בנוסף, הרצפה החמה מאפשרת לך ללכת יחף עליה אפילו בכפור קשה, וזה טוב במיוחד אם יש ילדים קטנים בבית שאוהבים מאוד לשחק על הרצפה..
7. רבגוניות. ניתן להתקין מערכות חימום כאלה בחדרים עם התקני חימום רדיאטור קיימים. המבנה כולו די קומפקטי ונייד. בעזרתו אתה יכול לחמם גם את כל הבית וגם חדר נפרד, במידת הצורך..

עקרון הפעולה של כל סוג

המערכת כולה, והכי חשוב, יעילות העבודה טמונה בעקרון החיבור שנבחר. תוכנית ההתקנה והתפקוד העוקב של מערכת החימום נבחרים תוך התחשבות בדרישות הבניין, הריצוף וכו ‘. כדאי לשקול ביתר פירוט כל אחת מהתכניות, כדי לקבוע את היתרונות והחסרונות שלהן.

חיבור ישיר מהדוד

חיבור של רצפה חמה עם דוד פירושו נוכחות של מחולל חום, אביזרי בטיחות ובעיקר משאבה במבנה הכולל. נוזל הקירור ישירות מהדוד נכנס לאספן, שם הנוזל מופץ, ואז הוא מתפזר דרך הצנרת ומסתובב דרכם, ונופל חזרה לדוד. חשוב לומר כי הדוד צריך להיות מותאם למשטר הטמפרטורה שאמור להיות על הרצפה..

עם אפשרות חיבור זו, מתמודדות מספר שאלות. ראשית, רצוי להשתמש רק בדוד עיבוי לתכנית זו, שכן עבור ציוד זה טמפרטורה נמוכה במהלך הפעולה היא אופטימלית, שכן היעילות במקרה זה היא מקסימלית. דגם דוד רגיל, כאשר הוא פועל בטמפרטורות נמוכות, ייכשל במהירות, או יותר נכון, מחליף החום שלו יהפוך ללא שמיש. אם מותקן דוד דלק מוצק בבית, יהיה צורך להתקין עליו מיכל חיץ נוסף, שכן בסוג זה של דוד מאוד קשה לווסת את משטר הטמפרטורה..

חיבור לרדיאטור

אפשרות די פופולרית לסידור רצפה חמה נחשבת לשימוש ברדיאטור. במקרה זה, משתמשים בערכות מיוחדות, המיועדות להתקנת צינורות היוצאים מלולאה אחת, על שטח של 15 מ”ר לפחות. מ ‘חיצונית, זה נראה כמו קופסת פלסטיק, שבה מותקן לעתים קרובות מגביל טמפרטורת מים או אוויר, כמו גם פתח אוורור.

נוזל הקירור נכנס ללולאה ממעגל הטמפרטורה הגבוהה, שם הוא לפחות 70 מעלות. הנוזל מקורר בלולאה, ואז נכנסת אליו חלק חדש של מים חמים. משאבת הדוד תטפל בתהליך בצורה מושלמת, אין צורך בתוספת.

התקנה משסתום תלת כיווני

תכנית לא מאוד פופולרית לחימום רצפה היא השימוש בשסתום תלת כיווני. משימתו של מכשיר זה היא לערבב מים חמים וקרים באופן שווה. שילוב זה לחימום צריך להיקרא משולב; כאן משתמשים בסוללות עם נוזל בטמפרטורה של עד 80 מעלות ומעגל רצפה עם טמפרטורת נוזל של 40 מעלות. התרמוסטט במקרה זה ממלא את התפקיד של שסתום, הוא נועד לשמור על אותה טמפרטורה של נוזל הקירור.

השסתום מותקן על האספקה, משאבת המחזור מותקנת לאחר מכן. כאשר המים מתקררים בתמורה, מתווסף נוזל חם יותר ממעגל הדוד. השסתום התלת כיווני מפחית את הטמפרטורה של מדיום החימום לאחד הנדרש. תכנית זו משמשת לעתים רחוקות, מכיוון שהפעולה של הרדיאטורים המחוברים לצינור הראשי אינה יציבה..

שימוש בכותרת אובדן נמוך

מעגלי חימום משולבים עם רדיאטורים משתמשים בכותרת עם הפסד נמוך. בבסיסו, אנו יכולים לומר כי המעגל מיוצג על ידי הפרדת הסוללות והרצפה החמה ביותר. במקרה בו משמשת משאבת סירקולציה לחימום רדיאטור, התקנת משאבה נוספת במערבלים יכולה להוביל להפרה של ההידראוליקה. כותרת אובדן נמוך עוזרת לך להגדיר פעולה מקבילה של מספר משאבות.

יישום היחידה הידראולית-משאבה

הנחת הרצפה באמצעות היחידה הידראולית המשאבה היא תכנית מעורבת. עם אפשרות זו, אזור חימום עם רדיאטור, משאבה ומערבל, כמו גם רצפה מחוממת מסופקים. בתהליך, החזרה של הרצפה למים מהדוד מתווספת לנוזל המצונן..

לכל יחידות הערבוב יש שסתום איזון הקובע את המינון של נוזל הקירור שכבר התקרר, בתהליך ערבובו עם הנוזל החם. ביציאה מהיחידה מתקבל נוזל קירור עם משטר הטמפרטורה הרצוי. היחידה, בהתאם לדגם שלה, עשויה לכלול אלמנטים אחרים, כגון שסתום איזון, שסתומי כדור, מעקף וכו ‘. אפקט המערכת ונוחות הצרכן גדלים אפוא פעמים רבות..

כללי עיצוב והרכבה

ההחלטה לבחור בדיוק רצפת מים, ולא אנלוגי חשמלי הדורש התקנה מוקפדת, היא אופטימלית עבור מערכות חימום בדודי גז..

תוכניות כאלה מוכרות כפחות צריכות האנרגיה, היעילות והזולות ביותר לתפעול. אפשרויות עם דודי דלק מוצק מקובלות גם כן.

ההפעלה ללא רבב של המערכת אפשרית רק בשני תנאים: חישובי עיצוב המבוצעים בצורה מקצועית והתקנה המבוצעת במיומנות..

כתוצאה מכך, הצעדים הראשונים בדרך להתקנת רצפה מחוממת מים בארץ או בבית פרטי הם ניתוח המבנה, בחירת החומרים, הכנת הפרויקט..

מה אתה צריך?

לחימום רצפת מים

• צינורות
• אַסְפָן
• סרט דממינג וסרט איטום
• חומר בידוד תרמי (פוליסטירן מורחב, צמר סלעים וכו ‘)
• רשת מחוזקת ותומכות עבורה
• חוט או מלחציים

לחימום תת רצפתי חשמלי

• גופי חימום – כבלים או מחצלות
• חומר בידוד תרמי (פקק)
• חומר פילוס חום (נייר כסף)
• תֶרמוֹסטָט
• חיישן טמפרטורה
• צינור גלי
• חוט חשמלי

דרישות למתחם

לפני התקנת רצפה חמה מצינורות עם מים, יש לברר האם הרצפה הבין -רצפתית תעמוד בעומס הנוסף. עם הסידור הנכון על פי SNiPs, מגהץ הבטון מעל הצינור עם נוזל הקירור שצריך להתרומם ב- 45-50 מ”מ. אי אפשר לדלל בגלל החוזק הנמוך של השכבה המתקבלת, ולא מומלץ להפוך אותה לעבה יותר, כי צריכת האנרגיה לחימום הבטון עולה.

כל מטר מרובע של מגהץ DSP עם המותג M300 וגובהו של 10 מ”מ הוא כ -22 ק”ג. בנוסף, נוספו כאן משקל האביזרים והבידוד, כמו גם הריצוף..

כתוצאה מכך, העומס הכולל על הרצפה מה”רצפה החמה “בחדר של 15-20 ריבועים עולה לרוב על כמה טונות. אם הלוח בין הרצפות אינו מסוגל לעמוד במסה נוספת כזו, לא ניתן לבצע את מערכת החימום המדוברת.

חדר ההתקנה חייב להיות סגור. זה לא יכול להיות מחומם, אבל זה חייב להיות בטוח כדי לא לכלול שינויים פתאומיים בטמפרטורת האוויר..

התקשות בטון ותנודות הטמפרטורה הם דברים לא תואמים. כמו כן, כדי לייבש אותו, אי אפשר לפנות להפעלה מוקדמת של רצפת המים ל”חימום “, מה שיוביל להופעת אזורים מקומיים עם התחממות יתר בשכבת הבטון. במקרים אלה, המגהץ ייסדק בהכרח ויאבד מכוחו..

הניואנסים של מכשיר החימום התת רצפתי

בניית בניית רצפת מים מורכבת ופשוטה בו זמנית. הוא מרכיב מרכיב, ולכן העיקר הוא לשים לב לסדר הנחת כל השכבות..

ערכת הסוג “הרטוב” מוכרת כאוניברסלית, שבה קווי המתאר של רצפת המים מונחים על השכבה המבודדת חום, ומלמעלה הם מוזגים במגהץ מלט.

לכל פיסת “פאי” יש פונקציה מסוימת. הבסיס למבנה הוא אדמה או לוח בטון. מונח עליו סרט דק (אך לא פחות מ -0.1 מ”מ) – פוליאתילן רגיל או אנלוגי יקר יותר.

לאחר מכן כסו את הרצפה בחומר מבודד חום. אחת האפשרויות הטובות ביותר היא קצף פוליסטירן extruded – עמיד, זול יחסית, בעל מוליכות תרמית נמוכה.

דרישות מינימום:

• צפיפות – מ 40 ק”ג / מ”ק;
• עובי – מ 300 מ”מ.

השכבה העיקרית היא מילוי מלט, שבתוכו יוצבו צינורות עם נוזל קירור. לפלסטיק מתווספים הפתרון כדי להפוך אותו לנייד יותר ונוח לעיצוב..

עבור חוזק, המגהץ מחוזק ברשת חיזוק עם תא של 50 * 50 מ”מ או יותר 100 * 100 מ”מ ועובי מוט של 3-5 מ”מ.

שכבת הגמר היא חיפוי רצפה עמיד בחום. החומר הטוב ביותר הוא אריחי קרמיקה, המוליכים חום היטב. בעת רכישת לינוליאום או לרבד, עליך לבחור מוצרים עם תווית מיוחדת “רצפה חמה” (+)

בחירת ציפוי הגמר תקבע את המשטר התרמי, הניתן להתאמה אוטומטית או ידנית באמצעות יחידות ערבוב – אספנים.

לאיזה עקרונות סטיילינג לדבוק?

ראשית, עליך לבצע חישובים. זהו נושא נפרד ומורכב, עם זאת, לחישובים מהירים עצמאיים, אתה יכול להשתמש במחשבון המקוון, לאחר שקיבל פרמטרים בודדים בעמודות הדרושות..

אם חברת בנייה עוסקת בחימום תת רצפתי, המומחים שלה מבצעים גם פעולות התיישבות..

נתוני אימות סטנדרטיים נלקחים כבסיס לחישוב, שיש לדבוק בו, ללא קשר לשיטת ההתקנה ולתנאי ההתקנה הספציפיים..

גלריית תמונות תמונה מתוך הטמפרטורה של ה- TVP במטבח צריכה להיות בטווח של 22-27 ° C, במסדרון או באולם – 30 ° С, בסלון, בחדר הילדים או בחדר השינה – 29 ° С, בחדרי הרחצה או בבריכות השחייה. הגבוה ביותר-32-33 ° C נושאת החום מסופקת למכשירי החימום בטמפרטורה של 85-90 ° C, ואז לרצפות חמות מספיק לחמם את המים ל 60 ° C, ועל צינור ההחזרה הטמפרטורה יורד ל 30-45 ° C. ההבדל בין פרמטרי הטמפרטורה בכניסה / יציאה מושפע מאורך המעגלים. הערכים המקובלים תלויים בקוטר הצינורות: Ø 16 מ”מ – אורך לולאה עד 90 מ ‘, 17 מ”מ – עד 100 מ’, 20 מ”מ – 120 מ ‘, אם כי לא מומלץ לבצע קווי מתאר של יותר מ 80 מ ‘המרחק בין צינורות כפופים תלוי באזור ההנחה: בחדרים המרכזיים – 20-30 ס”מ, באזורי קצה, ליד קירות וספים – 10-15 ס”מ, בסאונות, שירותים, חדרי אמבטיה, בריכות שחייה – בכל מקום 15 ס”מ רצפות חמות בחדר הילדים צינורות עם נוזל קירור בחדר מעגלי מים על הרצפה מדרגת פריסה בין הצינורות

בדרך כלל, צינורות PEX משמשים להתקנה, שלא ניתן להניח אותם יותר מ- 10-15 ס”מ זה מזה, שכן קיים סיכון גדול לקמטים. אם העומס התרמי על הרצפה הוא קטן, למשל, אנשים רבים אוהבים להירגע בחדרי שינה קרירים, אז מותר לבצע שלב פריסה של עד 60 ס”מ.

עוד כמה טיפים מועילים:

• מעגל אחד אינו מופץ על פני שני חדרים;
• לחדר בגודל 35-40 מ”ר, מעגל אחד אינו מספיק, לפחות 2;
• צד אחד של המתאר – לא יותר מ -8 מ ‘;
• סרט דמפר מפצה על עיוות במהלך התרחבות תרמית.

יש יוצאים מן הכלל. לדוגמה, אם השירותים וחדר האמבטיה קטנים בשטח וממוקמים בשכונה, אז מספיק מעגל מים אחד כדי לחמם אותם..

שיטות להתקנת מעגלי מים

הסוגים היעילים ביותר להתקנת צינורות – “שבלול” ו”נחש “הומצאו זה מכבר, כך שלא תצטרך להתנסות במכשיר המעגל..

ישנם סוגים רבים של שתי שיטות פופולריות, הבחירה תלויה בתצורת החדר, באורך המעגל ובמשטר הטמפרטורה. לפעמים תוכניות משולבות הן אופטימליות

“נחש” היא האפשרות הקלה ביותר ליישום. החיסרון שלו הוא הבדל גדול בטמפרטורות נוזל הקירור בכניסה / יציאה. יש לזכור כי המחצית השנייה של המעגל תוציא פחות חום..

“חילזון” מפיץ באופן שווה את החום בכל החדר, אך הוא קשה יותר לביצוע. אם הבעלים לא רוצים לחלק את החדר לאזורים חמים וקרירים, עדיף להשתמש בשיטה מסוימת זו..

כדי לחסוך בצינורות ולהגביר את יעילות האנרגיה, לרוב משתמשים בשילוב של שתי אפשרויות: “חלזון” מונח במרכז, “נחש” לאורך הקירות. אם אתה ממקם נכון את הצירים ומחשב את שלב ההנחה, טמפרטורת הרצפה תהיה נוחה ככל האפשר עבור התושבים..

בדיקת מערכת

לאחר התקנת הצינורות יש לשטוף רצפות המחוממות במים ולבדוק אם יש נזילות. הדבר נעשה באמצעות משאבת לחץ ולפני שפיכת תמיסת הבטון. יתר על כן, מותר להשתמש במים ללא חימום עד לטמפרטורות הפעלה. העיקר הוא לזהות את המקומות בהם נוזל הקירור עשוי לזרום. אם הכל בסדר, אז נשאר להניח את סרט הבולם לאורך הקירות וניתן לשפוך את המגהץ.

אנו בוחרים חומרים בחוכמה

רצפות מים חמים מלאים במגהץ, מה שאומר שהם מתוכננים להיות מופעלים לא במשך שנים, אלא במשך עשרות שנים.

בהתחשב בטווח הארוך של השימוש, יש לפנות לאחריות החומרים באחריות: לא לכלול מוצרים זולים ולא נזילים, לבחור צינורות איכותיים, בידוד, מחברים עם חיי שירות מקסימליים..

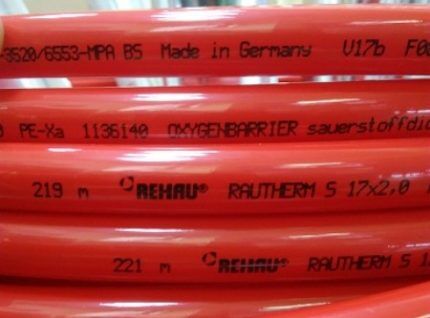

מס ‘1 – אנו בוחרים את האפשרות הטובה ביותר לצינורות

כיום ישנם שני סוגים של צינורות בשימוש-PE-X ו- PERT, שניהם עשויים פוליאתילן צולב. יתרון למוצרי PE-Xa, מכיוון שיש להם אפקט זיכרון בשל צפיפות הקישוריות הצולבת.

ההשפעה המועילה היא שצינורות שנמתחו עם מנשא חום בטמפרטורה גבוהה או מעוותים תמיד חוזרים למקומם המקורי..

צינורות PE-Xa יחד עם אביזרי צירית ניתנים להטמעה בבטחה במלט, ואילו מוצרי PERT חלופיים עם אביזרי דחיפה יש להשאיר ברשות הרבים.

השימוש בצינורות PERT מוצדק אם יהיו חלקים מוצקים במגהץ, והאבזורים מותקנים רק להצמדה אל סעפת..

בונים מנוסים אינם ממליצים להשתמש בצינורות מרוכבים עם רדיד אלומיניום – תמיד קיים סיכון להתלקחות השכבה המתוכנת. אם אתה צריך אמינות ובידוד מרבי, עדיף להשתמש במוצרים עם חיזוק פוליוויניל אתילן הממוקם בתוך המוצרים..

לרצפות מים משתמשים בשלושה גדלי מוצרים סטנדרטיים: Ø 16 מ”מ, 17 ו -20 מ”מ עם עובי דופן של 2 מ”מ. הקוטר מצוין על הסימונים המופעלים לכל אורך הצינור

חברות בנייה בדרך כלל עובדות עם יצרנים מהימנים שאחראים על ביצועי המוצרים שלהם. המוצרים של המותגים המקודמים Rehau ו- Valtec, כמו גם Tece, KAN, Uponor פחות מוכרים, הוכיחו את עצמם היטב..

# 2 – החלטה על הבידוד

המטרה העיקרית של הבידוד היא הפרדת המגהץ עם צינורות מהבסיס, כך שהעברת החום תתבצע כלפי מעלה, ולא תכנס לשווא לאדמה. נדרשת שכבה מבודדת חום, בלעדיה התקנת רצפה חמה מאבדת את משמעותה.

כעת הם משתמשים בשני סוגי מצעים, שכן השאר מפסידים להם מכל הבחינות. אלה הם קצף פוליסטירן שחול בצורה של צלחות ומחצלות פרופיל פוליסטירן מורחבות עם בליטות גוברות.

פוליסטירן שחול פופולרי בזכות חוזקו המכני והמוליכות התרמית הנמוכה. זה כמעט ולא מאפשר לחות לעבור, וזה חשוב לבריכות שחייה, שירותים, אמבטיות

לוחות EPS נוחים להתקנה ובעלי מידות סטנדרטיות: 600 * 1250 מ”מ, 500 * 1000 מ”מ. עובי – בין 20 ל 100 מ”מ, בחירתו תלויה במידת הבידוד הנדרשת. בשל חריצי הצד ההידוקים במפרקים של לוחות סמוכים, אין פערים.

מחצלות פרופיל הופכות את הנחת הצינורות לקלה הרבה יותר, אך רבים מסרבים לרכוש אותם בשל העלות הגבוהה, במיוחד של מותגים מוכרים. עובי הסדינים פחות מזה של EPS – 1-3 מ”מ

כיצד לקבוע את עובי הבידוד הנדרש? הכל תלוי בתנאי ההנחה בבית פרטי מסוים: לוחות בגודל 10 סנטימטרים מונחים על הקרקע, 5 ס”מ מספיקים מעל המרתף או המרתף, ואם חדר מחומם ממוקם מתחת, אז מספיק בידוד תרמי של 3 סנטימטר.

לתיקון הלוחות לרצפה, השתמשו בדיבלי דיסק, ולתיקון הצינורות – סיכות חרפון. המרחק בין סוגריים סמוכים הוא בין 30 ס”מ לחצי מטר, במקומות עיקולי צינורות – 10 ס”מ.

מס ‘3 – אנו קונים אביזרים לאספן

מרכז חלוקת נוזל הקירור ונקודת הבקרה לתפקוד הרצפה החמה הוא יחידת ערבוב אספנים. בעזרתו, מים חמים מופנים מהמעגלים החשמליים לנפרדים, עוקבים אחר קצב הזרימה של נוזל הקירור ומווסתים את הטמפרטורה.

מדריך התקנה ל- TVP

לפני הנחת מבנה החימום התת רצפתי, יש לבצע עבודות הכנה: רכישת רכיבים, מתאר את אתר ההתקנה לארון, חורים לנקב לתקשורת בקירות. לאחר מכן תוכל להמשיך לשלב הראשון..

שלב 1 – התקן תת רצפתי

אם בכוונתכם לצייד רצפה חמה ישירות על הקרקע, מומלץ לבחור באחת משתי האפשרויות:

• להכין מגהץ “מחוספס” ממילוי המלט;
• במקום המגהץ, יוצקים, דוחסים ומיישרים את שכבת החול.

בכל מקרה נדרשת שכבת חול מכיוון שהיא משמשת כבסיס ולמגהץ. מונחת עליה שכבת איטום, האפשרות הבסיסית ביותר היא סרט פלסטיק עבה.

דחיסה ופילוס של שכבת החול חשובה מאוד. מותר לבצע שקעים קטנים בעומק של עד 5 ס”מ, אך להתקנת צינורות עדיף אם הוא חלק לחלוטין

בעת החישוב יש לזכור כי אובדן החום במהלך התקנת המערכת לאורך הקרקע גבוה יותר, ולכן טמפרטורת נוזל הקירור בצינורות צריכה להיות גבוהה מהרגיל.

שלב 2 – הנחת שכבת הבידוד

הבידוד מונח על רצפה נקייה ושטוחה. לפני תחילת העבודה מכותים פס על הקירות – רמת הרצפה הנקייה, שקעים קטנים, אם נוצרו במהלך עבודות הבנייה, מכוסים בחול יבש ונקי..

הוראות התקנה:

1. למרוח איטום – להניח יריעות סרט בצפיפות של 150-200 מיקרון עם חפיפה של 10 ס”מ לפחות ולעטוף על הקירות.
2. הניחו את הלוחות מקצף פוליסטירן שחולץ עם הסימון כלפי מעלה, וחברו את החריצים יחד. עדיף להתחיל מהפינה הרחוקה.
3. במידת הצורך, חותכים שברים בעזרת סכין בנייה.
4. מהדקים את הלוחות בעזרת מסמרות דיסק בפינות, באמצע המפרקים ובמרכז הלוחות..
5. כסו את התפרים בעזרת סרט בנייה.

אם יש צורך בהנחת השכבה השנייה, עדיף לשנות את כיוון הלוחות העליונים, כלומר להניח אותם בניצב לתחתונים..

יש להימנע מפערים וסדקים גדולים בעת הנחתם. אם בכל זאת נוצרו, ניתן לפוצץ את החללים בקצף או לסגור עם שאריות של פוליסטירן מורחב

כדי לנוע על הלוחות במהלך ההתקנה, מומלץ לשים לוחות דקים או חתיכות דיקט – מבנה הלוחות, למרות הצפיפות, יכול להתעוות..

שלב # 3 – סימון והנחת צינורות

סימון מוחל על פני הצלחות באמצעות סמן או כבל צבע. אם משתמשים במחצלות פרופיל במקום EPSS, אין צורך בסימונים.

קיים סיכון לקמץ ולסובב את הצינור במהלך הפירוק, ולכן עדיף להשתמש במכשיר מיוחד לפירוק הסליל. ייקח יותר זמן להתנתק ידנית

לפני שמתחילים בהתקנת צינורות, מומלץ גם להתקין אספנים ולהכין מקומות לחיבורים..

הוראות התקנה:

1. להירגע 15-20 מ ‘מהצינור, לשים בקצה שרוול מבודד חום ומתאם לחיבור.
2. התחבר לסעפה.
3. הנח את הצינור בזהירות בהתאם לסימונים.
4. אבטח את קווי המתאר בעזרת סיכות חרפון.
5. הובילו את הצינור אל הסעפת, חבר את הקצה השני.

אורך כל לולאה חייב להיות קבוע, ולא רק לשנן, אלא לרשום ליד התאמה על הקיר.

סרט דמפר או סוג של תחליף שלו מונח לאורך הקצוות – למשל חתיכות קצף בעובי של 1.5-2 ס”מ. הם נדבקים היטב לציפורניים נוזליות.

צינורות מעבר העוברים דרך קירות או אזורי מעבר מבודדים ככל האפשר עם שרוולים. במקום מוצרים מיובאים יקרים, ניתן להשתמש בבידוד רגיל – פוליאתילן מוקצף.

שלב 4 – התקנת רשת חיזוק

אביזרים מונחים בצורה נכונה צריכים להיות מעל הצינורות, לא מתחתם או ביניהם. אפשרות מקובלת היא רשת מתכת עם תא של 10 * 10 ס”מ מחוט 3 מ”מ.

זה גם לא נכון לתקן את קווי המתאר לרשת המתכת, במקרה זה זה ישמש כתמיכה, ולא כחיזוק. הנחה מוכשרת – כאשר הרשת נמצאת מעל הצינורות

כיום אנשים רבים משתמשים בפלסטיק במקום ברשת תיל. אפשרות זו מתאימה גם היא, שכן הפולימר יוצר את הנוקשות הנדרשת..

שלב 5 – בדיקת המערכת

עד שבוצעה בדיקה הידראולית לבדיקת אטימות המערכת, אסור לשפוך את המגהץ. בדרך כלל המעגלים נבדקים בתורם..

ראשית, צינור ומשאבה מחוברים לצינור, מים מסופקים. לניקוז, השתמש בצינור המחובר לצינור הניקוז של הקולט.

משאבת לחץ היא הכלי הטוב ביותר לבדיקת מערכת. אפשר להשכיר אותו. אתה יכול גם לשכור מומחה לבדיקה, שבדרך כלל יש לו את הכלים הדרושים.

במהלך הבדיקה, הסיכות יכולות לעוף, מכיוון שהצינור בלחץ נוטה להתיישר. ההרמונים המעופפים קבועים 5 ס”מ מהמקום הקודם, לאחר שפיכת המגהץ הם לא יעופו.

שלב # 6 – הנחת המגהץ המלט

הצינורות נותרים בלחץ של 5 בר וההגהה מופעלת. בדרך כלל משתמשים בשיטת המשואות המסורתית. כמשואות, אתה יכול להשתמש בפרופיל מתכת לקיר גבס.

פתרון מגהץ רגיל אינו מתאים, יש להוסיף מלט וסיבים למלט, מכיוון שהעומס יהיה לא רק מכני, אלא גם טמפרטורה

ההנחה מתבצעת בחלקים, החל מהפינה הרחוקה. כל שבר חייב להיות מפולס מיד לאחר המזיגה, ביטול טבילות וצניחה.

לאחר יומיים מנקים את המשטח, מנתקים את סרט הבולם, מריסים את המגהץ במים ומכסים בסרט (שתי הפעולות האחרונות חוזרות על עצמן במשך 10 ימים).

מפרקי הרחבה

דוגמאות לחלוקת חדר גדול לאזורים

היעדר או מיקום שגוי של פערים תרמיים הוא הגורם השכיח ביותר לכישלון המגהץ..

תפרי הצטמקות נעשים במקרים הבאים:

• שטח החדר מעל 30 מ”ר. M .;
• אורכם של הקירות יותר מ -8 מ ‘;
• אורך ורוחב החדר נבדלים יותר מפעמיים;
• על מפרקי ההתרחבות של מבנים;
• החדר מעוקל מדי.

לשם כך, סרט דמפר מונח סביב היקף התפרים. במקום התפר יש לחלק את רשת החיזוק. עובי המרחיב צריך להיות בעובי 10 מ”מ בבסיס. החלק העליון מטופל בעזרת חומר איטום. אם לחדר צורה לא סטנדרטית, יש לחלק אותו לאלמנטים מלבניים או מרובעים פשוטים יותר..

אם צינורות עוברים במפרקי הרחבה במגהץ, במקומות אלה הם מונחים בצינור גלי, גלי 30 ס”מ לכל כיוון (על פי SP 41-102-98-50 ס”מ מכל צד). מומלץ לא להפריד קו מתאר אחד עם מפרקי הרחבה, צינורות האספקה ​​והחזרה חייבים לעבור דרכו.

מעבר נכון של קווי מתאר דרך תפרים טכנולוגיים

כאשר מניחים אריחים על מפרקי הרחבה, הסבירות להתקלפותם עקב התרחבות שונה של לוחות סמוכים עולה. כדי להימנע מכך, החלק הראשון מונח על דבק אריחים, והחלק השני מחובר לאיטום אלסטי..

להפרדה נוספת ניתן להשתמש במפרקי הרחבה של פרופיל לא שלם. הם עשויים עם כף, 1/3 מהעובי. לאחר שהתייצב הבטון, הם אטומים גם בעזרת חומר איטום. אם צינורות עוברים דרכם, הם מוגנים גם על ידי גלי..

סדקים במגהץ

תופעה שכיחה למדי היא הופעת סדקים על המגהץ לאחר הייבוש. זה יכול לעורר מספר סיבות:

• צפיפות בידוד נמוכה;
• דחיסה לקויה של הפתרון;
• היעדר חומרי פלסטיק;
• מגהץ עבה מדי;
• חוסר תפרי הצטמקות;
• ייבוש מהיר מדי של בטון;
• פרופורציות לא נכונות של הפתרון.

קל מאוד להימנע מהם:

• יש להשתמש בבידוד בצפיפות הגבוהה מ- 35-40 ק”ג / מ”ק;
• תמיסת המגהץ חייבת להיות מפלסטיק בעת הנחתה ובתוספת סיבים ומרכך;
• בחדרים גדולים אתה צריך לעשות תפרי הצטמקות (ראה להלן);
• כמו כן, אסור לתת לבטון לתפוס במהירות; לשם כך הוא מכוסה בניילון למחרת (למשך שבוע).

מרגמה למגהץ

לחימום תת רצפתי, יש צורך להשתמש במרכך כדי להגביר את גמישותו וחוזקו של הבטון. אבל אתה צריך להשתמש בסוגים מיוחדים של חומרי פלסטיק שאינם מכניסים אוויר לרצפות חמות.

ללא ניסיון, לא יעבוד לייצר מגהץ-חול מלט לרצפה חמימה ללא אבן / חצץ כתוש, וה- DSP המותג הנכון יעלה יותר מבטון מפעל. לכן, על מנת להימנע מסדקים עקב הפרה של הרכב הפתרון, הוא יוצק בטון באבן כתוש שנשפך.

מרגמה M-300 מלט מלט 400, חול שטוף ואבן כתוש מיוצרים לפי הפרופורציות הבאות.

• הרכב המסה של C: P: U (ק”ג) = 1: 1.9: 3.7.
• הרכב נפחי עבור 10 ליטר מלט P: U (l) = 17:32.
• 10 ליטר מלט ייצור 41 ליטר מרגמה.
• המשקל הנפחי של בטון M300 כזה יהיה 2300-2500 ק”ג / מ”ק (בטון כבד)

יש גם אפשרות נוספת באמצעות סינון גרניט במקום חול, האלמנטים הבאים שימשו להכנתו:

• 2 דליים מאבן כתוש בשבריר של 5-20 מ”מ;
• מים 7-8 ליטר;
• superplasticizer SP1 400 מ”ל של תמיסה (1.8 ליטר אבקה מדולל ב -5 ליטר מים חמים);
• דלי מלט אחד;
• 3-4 דליים של סינון גרניט עם חלק של 0-5 מ”מ;
• נפח דלי – 12 ליטר.

בטון איכותי לא צריך לשחרר מים במהלך ההתקנה (delaminate). אם הכל נעשה בצורה נכונה וטמפרטורת האוויר היא 20 ° C, היא צריכה להתחיל להתייצב תוך 4 שעות, ולאחר 12 שעות היא לא תשאיר עקבות של עקבים.

לאחר 3 ימים לאחר המזיגה המגהץ יזכה למחצית מכוחו ויתקשה לחלוטין רק לאחר 28 יום. לא מומלץ להפעיל את מערכת החימום עד לרגע זה..

הַזמָנָה

ההבשלה המלאה של המגהץ המלט מתרחשת תוך חודש, ואז צריך לבצע איזון באמצעות מדי זרימה רבים..

בעזרת שסתומי איזון, קצב הזרימה של נוזל הקירור מוסדר, בכל המעגלים הוא צריך להיות זהה. אם אין ניסיון של איזון עצמי, עדיף להזמין מומחה

לאחר טיפול במים קרים, אם המערכת פועלת כראוי, ניתן לבצע בדיקות עם נוזל קירור מחומם. על זה, התקנת הרצפה החמה נחשבת להשלמה..

מחירי הרצפה המחוממת במים

המחיר לרצפת מים חמים נוצר מכמה רכיבים:

• עלות החומרים (צינורות, בידוד, מחברים וכו ‘);
• עלות יחידת השאיבה והערבוב והאספן;
• עבודה על פילוס הבסיס ושפיכת השכבה העליונה של המגהץ;
• עלות התקנת רצפה חמה.

בממוצע המחיר של רצפה מבודדת חום מים להתקנה מהירה ביחד עם כל החומרים והעבודה יעלה כ 1500-3000 רובל. לכל 1 מ”ר מ. M.

להלן הערכה משוערת לבית של 100 מ”ר. מ ‘, אך מחירי הרצפות המחוממות במים תלויות מאוד באזור, ולכן עדיף להכניס את הנתונים שלך לשם ולבצע חישוב עצמאי. זה לא לוקח בחשבון את עלויות ההתקנה והרכישה של רדיאטורים, דוד, מעיל עליון ומגהץ..

אומדן להתקנת מערכת רצפה מחוממת מים בקומה הראשונה.מס חומר שם יחידה. שנה כמות כמות סכוםשם יחידת העבודה שנה כמות סכום מחיר

1	קצף פוליסטירן שחול 5 ס”מ	מ”ר	96	227	21792
2	רשת הרכבה 150 * 150 * 4	מ”ר	106	שְׁלוֹשִׁים	3180
3	סרט פוליאתילן 250 מיקרון	מ”ר	105	40	4200
4	צינור מתכת-פלסטיק 16 מ”מ	מ ‘עמ’.	700	39	27300
5	סרט דממה מהגב	מ”ר	שְׁלוֹשִׁים	50	1500
6	סעפת וולטק 1 “, 7 x 3/4”, “יורוקון”	PCS.	2	1600	3200
7	התאמת חיבור סעפת (יורוקון) 16×2 מ”מ	PCS.	ארבעה עשר	115	1610
שמונה	יחידת ערבוב משאבות	PCS.	1	14500	14500
תֵשַׁע	דיבלים וברגים	PCS.	300	1.5	450
עשר	סרט הרכבה	מ ‘עמ’.	50	אחת עשרה	550
אחת עשרה	אביזרים נוספים לרצפת מים חמים	תנוחות	1	0	0
	סה”כ לפי חומרים				78282
1	מגהץ מחוספס	מ”ר	96	60	5760
2	התקנת סרט דמפר	מ ‘עמ’.	160	60	9600
3	הנחת איטום	מ”ר	100	60	6000
4	הנחת רשת ההרכבה	מ”ר	110	150	16500
5	התקנת צנרת	מ”ר	96	300	28800
6	בדיקת לחץ מערכת	מ”ר	96	עשרים	1920
	סה”כ לפי עבודה				68580
1	סה”כ לפי חומרים				78282
2	סה”כ לפי עבודה				68580
3	סה”כ				146862
	עלויות הובלה תקורות			עשר%	14686
	בסך הכל, על פי ההערכה, התקנת מערכת רצפה המחוממת במים קומה אחת.				161548

התקנת רצפות מים חמים מוצגת בסרטון:

רצפה חשמלית נוזלית

רצפת מים חשמלית היא סוג משולב של מערכת חימום המשלבת את היתרונות של עבודה עם מים וחימום חשמלי כאחד..

המכשיר ועקרון הפעולה של רצפה חשמלית נוזלית

בנימה! קריאת מי רצפה כזו אינה נכונה לחלוטין. בדגמים מסוימים, מים אינם משמשים כנוזל קירור – נוזל נוזל הקפאה נשאב לתוך הצינורות. לפיכך, השם הנכון למערכת חימום תת רצפתי זו יהיה “רצפה נוזלית”.

היתרונות של רצפת נוזלים והבדל ממערכות אחרות

אם נשווה את הרצפה החשמלית הנוזלית לאנלוגים העיקריים המוצעים כיום על ידי הסחר, תוכלו לראות שלרצפות המחוממות במים חשמליים יש יתרונות משמעותיים על כל אחת מהן..

לנוחותנו, נערוך ניתוח השוואתי בצורת טבלה..

פרמטרים בסיסיים של עבודה
סוגי חימום תת רצפתי
מֵימִי	נוזל
דודי חימום נדרשים להפעלה	הם עובדים ללא חיבור לדוד
יש צורך במשאבת מחזור	המוצר שצוין אינו נדרש
יש להתקין ארון סעפת ומערכת חיווט גוזלת זמן רב	שום דבר מזה אינו נדרש.
קיימת אפשרות לדליפות. אתה יכול להציף את השכנים שלך.	לצינורות נפח מינימלי קבוע של נוזלים, מה שמבטל את הסיכוי להצפה גם במקרה של דליפה
במהלך מחזור הדם המים מתקררים	הצינור מתחמם בבת אחת לכל אורכו באופן שווה
כל חדר ספציפי דורש פרויקט משלו ובחירת החומרים הדרושים	אינך צריך ליצור פרויקטים מורכבים. המערכת נמכרת כסט, מתאימה להתקנה בכל מתקן.
יש צורך לבצע חיווט מורכב למדי ולצייד את ארון הסעפת	אתה יכול להתקין את המערכת בעצמך.

כֶּבֶל	נוזל
קיימת אפשרות שהכבל יישרף	גוף החימום מונח במדיום נוזלי ולא יכול להגיע פיזית לטמפרטורת התחממות יתר
כמעט בלתי אפשרי למצוא את מקום הנזק, ולכן יש לפתוח את הציפוי המונח על הרצפות במקומות שונים או לשנות אותו לחלוטין.	התיקון קל לביצוע באמצעות תיבת ההתקנה, המסופקת מבחינה מבנית למטרות שצוינו. נוח לבצע דרכו כל הפעולות הדרושות: מילוי נוזל חדש, החלפת גוף החימום או צימוד קצה
יש לעקוף מקומות שבהם יוצבו רהיטים כבדים גם בשלב ההתקנה.	המקום שבו אירע הנזק מזוהה בקלות על ידי כתם קטן
החום שנוצר מצטבר אך ורק במגהץ.	נעילת עיצוב זה אינה נוראית
	חום מצטבר הן במגהץ והן בצינור, מה שמכפיל את הזמן שלוקח לרצפות להתקרר.

סרט צילום	נוזל
חל איסור לשימוש בחדרים עם לחות גבוהה	ניתן לשימוש בחדרים עם כל דרגת לחות
לא מומלץ להניח אותו מתחת למגהץ, כי הזמן הדרוש לחימום עולה משמעותית	ההתקנה מתבצעת במגהץ
לא מומלץ להניח בדבק אריחים, כי שכבות נדבקות בצורה גרועה מאוד	ניתן להתקין ללא הגבלה מתחת לכל ריצוף, כולל אריחים.
כבר בשנה העשירית לשירות, היעילות יורדת באופן ניכר	חיי השירות ארוכים בהרבה

המכשיר ועקרון הפעולה של רצפה חשמלית נוזלית

חימום תת רצפתי מסוג זה הוא מערכת צינורות או צינור אחד ארוך בעל קירות עבים. כאשר מערכת החימום הנוזלית מופעלת, נוזל הקירור מחומם, שבגללו נוצר לחץ מסוים ומתחילה רתיחה של נוזל הקפאה או מים מזוקקים (נוזל הקירור משמש אחרת במערכות שונות). כך נוצרת אנרגיית חום..

רצפת חשמל נוזלית XL Pipe

החידוש של מערכת זו הוא במבנה של גוף החימום: צינורות פוליאתילן מובנים (קירות עבים בקוטר 20 מ”מ), מלאים במנשא חום. כבל חימום מוחדר לכל האורך. זהו אינו כבל רגיל, אלא שבעה גדילים של סגסוגת כרום-ניקל עם מעטפת טפלון. צינורות עם כבל ומוביל חום אטומים הרמטית. נוזל הקירור סטטי ואינו זז, לכן במערכת החימום התת רצפתי החשמלי במים אין צורך במשאבה, כמו דוד ואספן..

חימום תת רצפתי צינור XL (צינור X -L) מהקמפיין הקוריאני Daewoo Enertec – חימום מים חשמלי

נוזל הקפאה משמש כנוזל קירור, ולכן נכון יותר לקרוא למערכת זו “חימום רצפתי חשמלי נוזלי”, אך זו לא הנקודה. הכל צריך להיות מותקן במגהץ: כך החום מתפשט בצורה אחידה יותר. מסתבר שבעיצוב זה, החיסרון העיקרי בחימום המים בוטל: חימום לא אחיד, מכיוון שטמפרטורת הנוזל, ולכן הרצפה, זהה לכל אורכו. לאופציה זו אין “מחלה” נפוצה של חימום חשמלי-רצפה המחוממת במים חשמליים אינה מפחדת מנעילה, כלומר ניתן לשים ולהזיז רהיטים וציוד גדול בכל מקום שתרצו..

חימום תת רצפתי “DEU” יכול לשמש לחימום הראשי או לחימום רצפה פשוט להגברת הנוחות: כוח החימום תלוי בשלב הנחת צינורות החימום, אותם תבחרו בעצמכם.

הרכב המערכת ועקרון הפעולה

כמו בכל מערכת חימום, תרמוסטט (תרמוסטט) עם חיישן טמפרטורת רצפה נדרש להפעלה ושמירה על טמפרטורה יציבה. הם מותקנים באותו אופן כמו לרצפות חשמליות קונבנציונאליות; דרוש תרמוסטט מיוחד לציוד מסוג זה..

מערכת צינורות XL מורכבת מחמם מים חשמלי ותרמוסטט עם חיישן טמפרטורה

עקרון הפעולה של צינור XL הוא כדלקמן: כאשר הכוח מופעל, כבל החימום מחמם את נוזל הקירור (זהו הרכב מיוחד של נוזל הקפאה). החימום מתרחש מהר מאוד: נפח הנוזל קטן מאוד ופלט החום הגון. כאשר מחממים נוזל בנפח סגור, עולה לחץ מוגבר, התורם לחימום מהיר יותר ולהפצת חום אחידה (רותחת בועה). לכן, רצפה כל כך חמה מגיעה לטמפרטורות הפעלה הרבה יותר מהר מהרגיל..

יצרנית חימום תת רצפתי חשמלי במים Daewoo Enertec מבטיחה את האמינות, הידידותיות לסביבה והבטיחות של המערכת שלה. לספיגת הלחץ העודף המתרחש כאשר מחמם את מוביל החום, פותחה ופטנטה מערכת שיכוך המייצבת את מצב גוף החימום. סביר להניח שתוכל לסמוך עליהם – תקופת האחריות היא 10 שנים, וחיי השירות מוגדרים כ -50 שנה. הקושי הוא שבעוד שהמערכת חדשה ולא ניתן למצוא ביקורות של בעלי הנס הזה.

מפרט צינור XL

אבל הדבר הכי נעים זה: הם אומרים שניתן לתקן את הרצפה המבודדת בחום במים חשמליים. נכון, רק עובדי שירות יכולים לבצע את העבודה – משתמשים בציוד מיוחד. אבל מה שמשמח אותי זה שאין צורך לשבור את כל המגהץ לתיקון, ותיקון הנזק ייקח מספר שעות. אם תקינות הכבל ניזוקה, אזור הדליפה נקבע בקלות: הנוזל מחלחל החוצה וכתם מופיע על המגהץ. בשלב זה, יהיה עליך לשבור את המגהץ. לאחר מכן, לאחר פתיחת תיבת החיבור, בצע מספר מניפולציות באמצעות ציוד מיוחד. עבודת התיקון עצמה מתוארת בסרטון..

מהי הרווחיות של XL Pipe

יצרני המערכת טוענים שהמערכת חסכונית יותר לתפעול מאשר רצפות חשמליות (20-30% פחות חשבון חשמל), ופחות יקרה להתקנה מרצפות מים (אין צורך ביחידות דוד, ערבוב ומפלט ומשאבת מחזור).

לפיכך, החיסכון מגיע בשני חלקים:

• פחות עלויות כספיות בשלב ההתקנה (בהשוואה להתקנת רצפות מחוממות במים).
• פחות עלויות חימום חודשיות (בהשוואה לחימום חשמלי).

בשל כך עלויות ההתקנה נמוכות יותר – מובן: אינך צריך דוד, יחידת ערבוב וסעפת, משאבת מחזור. דורש צינור מים חשמלי ותרמוסטט עם חיישן טמפרטורה. אבל מה לגבי חיסכון בחימום צריך להסביר: מכיוון שנוזל הקירור אינו זז, הוא מתחמם מהר מאוד. ואין הפסדים לחימום האוויר ביחידת הערבול, סעפת. כל החום מגיע לחימום הרצפה. לכן העלויות פחות. בכל מקרה, זה מה שהיצרנים אומרים.

עבור חדרים גדולים משתמשים במספר קווי מתאר.

התקנה של צינור XL (צינור X-L)

כל רצף ההתקנה עד הפרט הקטן ביותר חוזר על תהליך התקנת מערכות המים:

• בידוד תרמי של הרצפה והיקף החדר.
• הנחת שכבה מתכתית המשקפת חום.
• התקנת מערכת הקיבוע (רשת מתכת או סרט קיבוע)..
• פריסת הכבל. כאן ההבדל היחיד הוא שאין צורך לחבר את קצות הצינור למכלול הסעפת, אלא לתוך קופסת חיבור מיוחדת הממוקמת על הרצפה. לאחר שחתמו את קצות החוטים בעזרת סרט חשמלי, הם קבועים בחריצים מיוחדים, מכסה הקופסה מהודק בעזרת ברגים ועטוף בנייר איטום. לאחר מכן, החוטים מתיבת החיבור מובאים אל התרמוסטט (עקרון ההתקנה שלו דומה לעקרונות התקנת הבקר לרצפה חשמלית קונבנציונאלית).
• מילוי המגהץ.



  כיצד רוב מערכות הצינור XL Pipe

כפי שאתה יכול לראות, חימום תת רצפתי חשמלי במתקן אינו שונה במכשיר לחימום מים (למעט חיבור תרמוסטט והרכבה חשמלית של המערכת). לאחר שהמגהץ יבש (28 יום או פחות), ניתן להניח את כיסוי הרצפה. אתה יכול לראות את רצף ההתקנה בסרטון הווידאו..

חימום תת רצפתי חשמלי

חימום תת רצפתי חשמלי פועל על ידי המרת חשמל לחום. ללא קשר לפתרון העיצוב הספציפי ולעקרון הפעולה שבחרו המפתחים, יש להם נקודות חוזק וחולשות אופייניות

יתרונות חימום תת רצפתי חשמלי:

1. עיצוב פשוט לאמינות גבוהה של המערכת כולה.
2. חיי שירות ארוכים.
3. יעילות של כמעט מאה אחוז.
4. עצמאות מלוחות הזמנים של תיקוני שירות החימום העירוני.
5. התקנה מהירה. אין צורך במגהץ או התקני עזר במקרה של מחצלות חימום או חומרי סרט.
6. היכולת להתקין מתחת לכל משטח על רצפות, קירות, מדרגות, אדני חלון ואלמנטים אדריכליים אחרים של הבניין.
7. ניתן להשתמש בגופי חימום תת רצפתי לחיתוך.
8. בטיחות סביבתית.

חסרונות של חימום תת רצפתי חשמלי:

1. מחיר משמעותי של הערכה שנרכשה.
2. עלויות תפעול מוגברות הכרוכות בתעריפי חשמל גבוהים.
3. סבירות גבוהה לכישלון עקב התחממות יתר מקומית של אזורים מתחת לפני השטח עם מוליכות תרמית נמוכה.
4. ייצור שדות אלקטרומגנטיים והעלות הגבוהה של ציוד נוסף המפחית את עוצמתם.

סוג התנגדותי

חימום רצפה חשמלי במערכות התנגדות מתבצע על ידי הזרם העובר דרך חוטי המתכת. והם מיוצרים בצורה של כבלי חימום או מחצלות..

סוגי חימום תת רצפתי חשמלי מתחת לאריחים

לִשְׁלוֹט

הבקרה מתבצעת על ידי התרמוסטט באמצעות חיישני הטמפרטורה הראשיים (הפנימיים, מותקנים במגהץ המכסה) והעזר (חיצוני – על הקיר).

הבקרה כוללת כיבוי החשמל כאשר הטמפרטורה המקסימלית מגיעה והדלקה אוטומטית של החימום כשהטמפרטורה יורדת למינימום.

פעולת תרמוסטט וחיישן טמפרטורה

התרמוסטט עוקב אחר רמת החימום של הרצפה ואוויר החדר. הוא מנתק את החשמל עם הגעת הטמפרטורה המתוכנתת ומאפשר למערכת להתקרר. כך פועל התרמוסטט הפשוט ביותר.

התרמוסטט הניתן לתכנות מאפשר להגדיר את אלגוריתם החימום הרצוי. תוכניות מסוימות מספקות קבוצה סטנדרטית של אלגוריתמים, תוך התחשבות בשעות היום, כמו גם בימי עבודה ובסופי שבוע..

המערכת מפעילה ומכבה את החימום אוטומטית כאשר התוכנית דורשת זאת.

כאשר הבעלים אינם בבית, החימום כבוי; לפני שהם מגיעים, הוא מופעל אוטומטית. ניתן להתאים מרחוק את תוכנית העבודה של תרמוסטט מודרני באמצעות האינטרנט או טלפון נייד. מערכות בקרה כאלה יקרות יותר, אך הן משתלמות בשל חיסכון באנרגיה..

הכנת הבסיס

עבור כל הסוגים, המצע חייב להיות מישור, נקי ויבש. במידת הצורך, יש לבצע משטח יישור עצמי עם תערובת פילוס עצמי על בסיס הבטון, וניתן ליישר רצפות עץ לא אחידות עם דיקט או סיבית..

חימום תת רצפתי בכבלים המבוסס על כבל התנגדות כוח קבוע

לכבל התנגדות יש התנגדות חשמלית קבועה, ולכן כאשר הוא מחובר לרשת עם מתח יציב, הוא מפתח כוח קבוע.

כל אחד מהקטעים שלו נוטה לייצר אותה כמות חום לכל אורך הכבל. בגלל זה, אזורי הרצפה הממוקמים מתחת לרהיטים גדולים יכולים להיות נתונים לחימום יתר מקומי, עם כישלון המערכת כולה. בעת עיצוב רצפה חמה מכבל כזה, יש צורך לספק מראש באילו חלקים מהחדר יותקנו ריהוט כזה..

יחד עם כבל כזה, יש צורך בהתקנת חיישנים ותרמוסטט. רכיבי חימום מסוג זה הם ליבה אחת וליבה כפולה בהתאם למספר החוטים המונחים מתחת לשכבת מבודד עמיד בחום.

ליבה אחת. יש לחבר את כבל הליבה החד-פעמית לאספקת החשמל באמצעות בקר טמפרטורה ולהפעיל אותו משני הקצוות בנקודה אחת. לפעמים הוא מורכב מגוף חימום ומגוף שאינו מחמם. חלק העבודה שלו מועבר עם נחש מתחת לשטח הרצפה הזקוק לחימום, וחלק העזר מוחזר ישירות למיקומו המקורי.

בדרך כלל הוא יכול להתחמם לטמפרטורות גבוהות יותר מאשר דו חוטי והוא זול יותר. במהלך הפעולה הוא יכול לפולט פולסים אלקטרומגנטיים לא רצויים, כך שהוא מתאים יותר למתחמים שאינם למגורים.

שני ליבות. כבל חימום דו ליבתי נוח ובטוח יותר. הוא מתחבר לאספקת החשמל בקצה אחד. מסלול הנחתו יכול להיות קשה ככל האפשר..

הפולסים האלקטרומגנטיים הנובעים ממנו מפצים זה את זה ואין להם השפעה שלילית על בני אדם וציוד אלקטרוני. הוא משמש בחדרים לכל מטרה..

תכונות של כבלי ליבה אחת

אלה המכשירים הפשוטים ביותר המשמשים לחימום חלל. הן נבדלות בעלות דמוקרטית ועובדות על פי העיקרון המשמש ברוב מכשירי החשמל הביתיים. כלומר, כבל בעל ליבה אחת הוא ספירלה רגילה הסגורה בבידוד.

תרשים הנחת כבל חד ליבה לחימום רצפה

כבל כזה מורכב מליבת מתכת אחת המבצעת שתי משימות במקביל: הוא גם מוליך וגם גוף חימום. וכדי למזער קרינה אלקטרומגנטית, מבנה החימום התת רצפתי מצויד במסך.

ולמרות שמערכת כזו מתמודדת במלואה עם המשימה, שמטרתה לחמם את החדר, היא בולטת לאי נוחות ההתקנה. כדי לחבר רצפה כל כך חמה לתרמוסטט, אתה צריך להתכנס בשני הקצוות בשלב מסוים..

תכונות של כבלים דו ליבתיים

הכבל בעל שתי הליבות שונה מהגרסה הקודמת בנוכחות שני מוליכים, שאחד מהם מבצע את תפקיד החימום, והשני נועד לסגור את המעגל. מערכת כזו גמישה יותר ומאפשרת לך להתקין רצפה חמה מבלי לדאוג לצורך למשוך את הקצה השני אל התרמוסטט..

תרשים של כבל דו ליבתי לחימום תת רצפתי חשמלי

חימום תת רצפתי חשמלי, ללא קשר לסוג הכבל, מונח במגהץ בטון שעוביו נע בין 3 ס”מ ל -5 ס”מ. במקרה זה מגהץ הבטון מבצע שתי פונקציות בבת אחת. מצד אחד, זה מפלס את הרצפה כך שיתאים לגימור. מצד שני, בטון הוא מוליך חום רב עוצמה, ולכן החימום מתבצע ביעילות הרבה יותר בשל התפלגותו השווה על כל שטח החדר..

חימום תת רצפתי בכבלים המבוסס על כבל חימום בוויסות עצמי

כבל לוויסות עצמי קשה יותר לייצור, אך קל לשימוש. הוא מסוגל לשנות את ההתנגדות החשמלית של חלקים בודדים, ומכאן את כמות החום שנוצר, בהתאם לטמפרטורה..

מערכות המבוססות עליו מכוונות אוטומטית לפרמטרים שנקבעו בעת הייצור ותומכות בהן בתנאים חיצוניים משתנים..

לסוג זה של כבל חימום יש מבנה מקביל דו ליבתי הסוגר על ידי שרשראות פחמן ברמה מולקולרית. כאשר החומר מחומם, מספרם פוחת, וכאשר הוא מקורר הוא גדל..

אם חלק כלשהו ברצפה כזו מכוסה בשטיח או קרני השמש נופלות, זה פשוט יפחית את צריכת החשמל, ימנע התחממות יתר וחוסך אנרגיה. ניתן לחתוך כבל חכם לחתיכות בכל אורך ולהאריך אותו על ידי חיבור מספר חלקים.

במה שונה חימום תת רצפתי המבוסס על כבל חימום בהתאם לשיטת ההתקנה?

כבל החימום המשמש בחימום תת רצפתי הוא בעל עובי לא משמעותי, מה שמאפשר להשתמש בשיטות שונות להתקנתו.

עם הנחת המגהץ. שיטת ההנחה המסורתית כרוכה בהצבת הכבל בשכבת בטון.

עבודת ההתקנה במקרה זה נראית כך:

1. על בסיס שטוח מונח חומר בידוד מסוג גליל או יריעה.

2. סרט ההרכבה או הרשת מונחים, שאליהם מחובר כבל החימום..

3. מתבצעת בדיקה והתאמה של המערכת תחת מתח הפעלה..

4. הרצפה נשפכת במכתש חול-מלט, אשר לאחר מכן חייב להתקשות תוך 4 שבועות. אין להאיץ ייבוש באמצעות הפעלת המערכת..

5. הריצוף הסופי מונח.

עם התקנה על לוחות בידוד חום. שיטת התקנה חלופית כרוכה בשימוש ביריעות בידוד תרמי יציבות המצוידות בתעלות ותושבות לאבטחת הכבל. ניתן להשתמש בהם להרכבת אלמנטים של רצפת גימור..

מערכות כאלה מותקנות תוך זמן קצר וניתנות לתיקון בקלות. הם עוברים במהירות למצב ההפעלה של חימום החדר, אך הם גם מתקררים במהירות, מכיוון שאין להם שכבה שיכולה לצבור חום..

לפני שמחליטים על התקנת רצפת כבלים מבודדת חום, יש לשקול את כל היתרונות והחסרונות שלה.

1. עלות חומרים נמוכה יחסית.
2. הרכבה פשוטה.
3. אפשרות לשימוש כשיטת חימום ראשית או נוספת.
4. מתאים לשימוש בחצרים לכל מטרה.
5. קלות להשיג את תפוקת החום הנדרשת.
6. אפשרות לחימום מדרגות חיצוניות ונחיתות.

חסרונות של כבל חימום לחימום תת רצפתי:

1. עלויות נוספות ליצירת שכבת בידוד.
2. התקנה ארוכת טווח (כאשר מונחים במגהץ בטון).
3. יציאה למצב ההפעלה יכולה להגיע ל 1.5-2.0 שעות.

מחממות כבלים מאלומיניום

שטיחי אלומיניום הם גרסה מודרנית של מחצלות רשת. יש להם גם מסגרת חיזוק המחוברת לנייר כסף מתחת שמתפקד כמחזיר חום. בנוסף, הוא סופג קרינה אלקטרומגנטית ומשמש כלולאה קרקעית.

כדי להקטין את העובי הכולל, הכבל אינו עגול, אלא שטוח. חימום תת רצפתי מסוג זה משמש בעת הנחת ישירות מתחת לכיסוי הרצפה הסופי שאינו מצריך חיבור לבסיס: לרבד, פרקט, לינוליאום.

בואו נראה מהן מחצלות חימום טובות ורעות

היתרונות של חימום רצפת כבלים.

1. התקנה פשוטה ומהירה.
2. עובי קטן.
3. היכולת לנטוש את המגהץ ושכבת הבידוד.
4. התקנה מתחת לחיפויי רצפה שונים.
5. חימום מהיר.
6. יישום כחימום ראשי ועזר.
7. אמינות גבוהה ותפעול לטווח ארוך.

חסרונות של חימום רצפת כבלים.

1. עלות רכישה גבוהה.
2. עלויות תפעול גבוהות עם שימוש מתמשך.
3. קירור מהיר של הרצפה לאחר הפסקת חשמל.

עקרון הפעולה של מחממי סרט

העיצוב של תנורי חימום אלה מורכב מזוג מוטות מוליכים הממוקמים במקביל זה לזה, וביניהם יש רצועות פחמן הפולטות אנרגיה תרמית..

למרות עוביו הקטן, מערכת אינפרא אדום זו מסוגלת לחמם ביעילות חדר. מחממי סרט נמכרים בגלילים, שרוחבם נע בין 50 ס”מ למטר אחד, והאורך – עד 50 מטר..

כדי להקל על ההתקנה, כל 25 ס”מ, יש סימון על הסרט, שלאורכו ניתן לחתוך אותו.

מערכת כזו מונחת ישירות מתחת לציפוי העליון ואינה דורשת מילוי מגהץ בטון. לרוב, רצפה חמה של סרט חשמלי משמשת לחימום רצפה מרבד, פרקט ולינוליאום.

וידאו: שגיאות בעת התקנת רצפה חמה

בחירת ריצוף

עבור רצפות מחוממות, ציפויים בעלי מוליכות תרמית גבוהה מתאימים, מצטברים ומשחררים בהדרגה חום.

לְרַבֵּד

לפני רכישת למינציה אנו ממליצים לברר האם היצרן מתיר שימוש בחומר לרצפה חמימה..

להעברת חום איכותית עדיף להדביק את הלמינציה למגהץ.

עץ

לא הבחירה הטובה ביותר של חומר לרצפה חמימה. העץ מהווה מכשול להעברת חום, ושינויים בטמפרטורה ולחות גורמים להתרחבותו או התכווצותו. יש לבחור כיסוי עץ טבעי לרצפה חמימה מחומר של סלעים צפופים..

מבית, אנו יכולים להמליץ ​​על אפר, שיטה ואלון. העץ חייב להיות יבש, תכולת לחות – 8%.

יש לבחור פנלים בעובי של לא יותר מ -10 מ”מ עבור מוליכות תרמית מקסימלית. לוחות ולוחות פרקט פחות רגישים להתכווצות. להתקנה מומלץ להשתמש בדבק אלסטי, רצוי פוליאוריטן. מתאים לגימור שמנים, שעווה או לכה על בסיס שרפים סינתטיים.

אריח קרמיקה

חומר ציפוי אידיאלי. בבתים מחוממים כדאי להשתמש כמה שיותר בחימום תת רצפתי מתחת לאריחי קרמיקה ואבן – זה יאפשר לך להשתמש בדבק אריחים להנחת מחצלות חימום..

עדיף לתקן את האריחים בעזרת דבק המבוסס על מלט שונה או בסיס אפוקסי. יש לשפשף את מפרקי האריחים באותם תרכובות. דבק כזה עמיד בצורה מושלמת לטמפרטורות חימום תת רצפתי עד 40 מעלות צלזיוס. כדי לפצות על עקירות הציפוי, עובי שכבת הדבק צריך להיות 7-8 מ”מ.

יצרנים מובילים

כיום, מספר חברות ייצור זרות ומקומיות מובילות בשוק הרוסי:

• Devi (דנמרק) מפתחת ומייצרת מערכות חימום במשך למעלה מ -50 שנה. המוצר המפורסם ביותר הוא רצפת כבל החימום. האיכות מצוינת בתקופת האחריות שהיצרן נותן (20 שנה). הצרכנים מציינים את האיכות והאמינות האידיאליים של המוצרים. יתרון מיוחד של מוצרי Devi הוא שהכבלים שלו לא מייבשים את האוויר בחדר והם נמוכים משמעותית ממוצרי המתחרים..
• חברת קליאו (דרום קוריאה) ידועה בייצור סרטי אינפרא אדום. המוצרים בטוחים ואיכותיים וההתקנה שלהם מהירה וקלה הרבה יותר. עלות הסרט גבוהה מזו של כבלים ומחצלות חימום, אך מוצדקת על ידי איכות חיי השירות.
• היצרנית הרוסית Teplolux מוכרת היטב לצרכנים. המוצרים נבדלים בתקופת אחריות ארוכה ובמחיר נוח. היצרן נותן אחריות לכל החיים על מוצרים מסוימים..
• רצפות תרמו שוודיות הוכיחו את עצמן גם ברוסיה. השבדים מפורסמים בכוח הציוד שלהם, שהוא חשוב מאוד לחורפים הרוסים הקשים..

חימום תת רצפתי נימי UNIMAT AQUA

לחימום תת רצפתי חשמלי על בסיס מים יש עקרון פעולה שונה. ההבדל העיקרי כאן הוא קוטר הצינורות: הוא קטן מאוד, ומכאן השם – נימי. צינורות אלה מחוברים למכשיר קטן שמחמם בו זמנית את נוזל הקירור, שולט בטמפרטורה שלו ויוצר לחץ במערכת (מערכת סגורה).

מכיוון שקוטר הצינורות קטן, יש כמות קטנה של מים במערכת – עד 6 ליטר (בהכרח מזוקקים) ומחמם קטן (לא יותר מ -2.4 קילוואט) יכול להתמודד עם החימום שלו. לכן, כדי להתקין גרסה זו של הרצפה הנוזלית-חשמלית, אין צורך בנוכחות כניסה נפרדת, אם כי עדיף לחבר אותה באמצעות RCD ומכונה אוטומטית..

שטח החימום המרבי הוא 20 מ”ר. לכן המערכת לא מתאימה במיוחד לחדרים גדולים, אם כי ניתן להתקין מספר מכשירים שעובדים באופן עצמאי זה מזה. תקופת אחריות – 5 שנים.

הרכב מערכת הרצפה הנימית ויכולותיה

על מנת להרכיב חימום מסוג זה, תזדקק לשתי סטים לפחות: בסיסי ותוספת. הסט הבסיסי של UNIMAT AQUA כולל יחידת בקרה מלאה, שתי חתיכות של צינור חיבור וערכת הרכבה (שרוולים, טיז ומהדקים), שאיתה מורכב ומחובר הצינור. סט נוסף הוא סליל אחד או שניים של צינורות נימים לאזורים שונים (מ -10 מ”ר עד 20 מ”ר). בנוסף, להנחת תצטרך בידוד, סרט דמפר, שכבה מחזירת חום ומחברים לצינורות, כמו גם מרגמה עם חול מלט עם מרכך לשפוך את המגהץ (או הרכב מיוחד).

סט בסיסי • רצפת נימים UNIMAT AQUA

היתרון העיקרי של מערכת זו הוא הפונקציונליות הגדולה מספיק של יחידת הבקרה. להלן מה יחידת הבקרה הנימית יכולה לעשות:

• שמור על מצב נגד הקפאה (טמפרטורה + 15 ° C).
• שלוט על מצב נוזל הקירור או על טמפרטורת החדר שתבחר.
• שמור על העוצמה שהגדרת לעצמך בעת הפעלת המערכת (הגדרת היצרן היא 2.4 קילוואט, ותוכל לספק בין 0.1 קילוואט ל -2.4 קילוואט).
• ניתן להשתמש בטיימר לקביעת זמן הכיבוי של המערכת.

התקנת UNIMAT AQUA

באשר למערכות חימום חשמלי, הכל צריך להתחיל על ידי בחירת מקום ההתקנה של יחידת הבקרה. הוא ממוקם על הקיר, בגובה של 1-1.2 מטרים ממפלס הרצפה. שיטת ההתקנה היא ציר, כך שאין צורך לעשות חורים. אתה צריך לצרף את לוחית ההרכבה בצורה מאובטחת, זה הכל. שים לב שהמכשיר מחובר לשקע, לכן בחר מקום בקרבתו.

צינורות חיבור מרצפת הנימים יסופקו ליחידת הבקרה ולשם הנחתם תזדקקו לחריצים בקיר (או שתוכלו להניח אותם בקופסת צומת פלסטיק המקובעת לקיר).

תרשים התקנה של רצפות נימים מקליאו (הקלק על התמונה להגדלה)

התקנה של צינורות נימים היא סטנדרטית: במגהץ. אין הבדלים ממכשיר לחימום המים או מהשיטה שתוארה לעיל. רצוי אותן דרישות לבסיס (חייב להיות שטוח) ומידת בידוד תרמית מצוינת. ה”עוגה “ורצף ההתקנה זהים. ערכת הנחת המגהץ היא נחש כפול (ראו את התמונה), שלב ההנחה הוא 10-12 ס”מ, המרחק מהקירות הוא 10-15 ס”מ ועוד. לאחר הנחת צינורות החימום, הם מחוברים באמצעות הרכיבים מתוך ערכת ההתקנה עם החיבורים (כלולים בערכה הבסיסית). קל להבחין בין צינורות החיבור – יש להם חתך מרובע. לשמירה רבה יותר על המערכת, רצוי למקם את מקום העגינה בתוך קופסת הרכבה המקובעת לרצפה. ומתוכו, הביאו צינורות מחלק אחד ליחידת הבקרה (בשער או בתיבת ההרכבה לא על הקיר). ביחידת הבקרה ישנם צינורות קטנים מיוחדים, שאליהם נמשכים הצינורות המחברים.

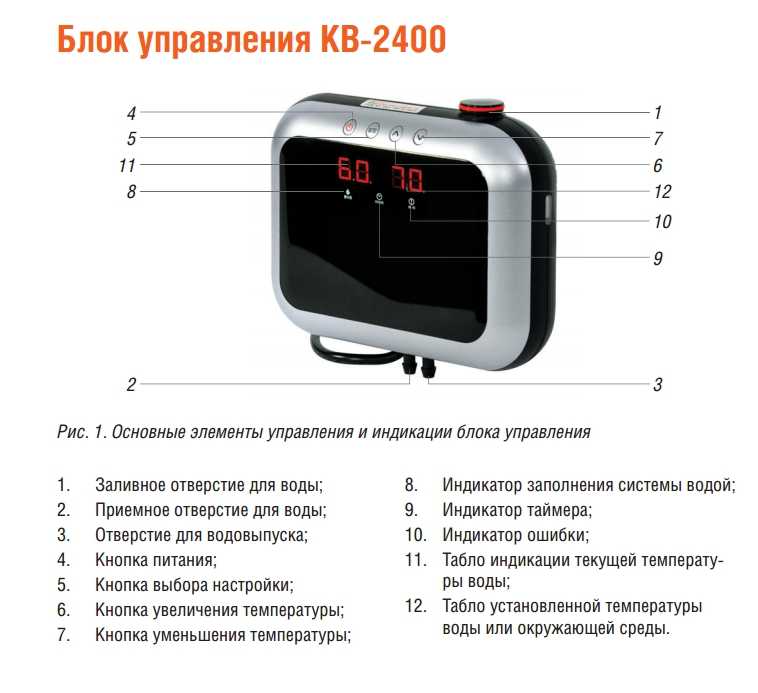

יחידת בקרה – לב ומוח של מערכת הנימים של רצפת המים האלקטרו

השלב הבא בהתקנה הוא לאכלס את המערכת. מים מזוקקים נשפכים לתוך הכניסה. לאחר מכן המערכת נבדקת: טמפרטורת החימום נקבעת ביחידת הבקרה והמערכת מתחילה לפעול. לאחר בדיקה, החימום כבוי, המים אינם מתרוקנים. כאשר נוזל הקירור התקרר (אך לא קר), המגהץ נשפך. עוביו נע בין 3 ס”מ ל -5 ס”מ. אפשר להפעיל את מערכת חימום הרצפה הנימית רק לאחר שהמגהץ התייבש לחלוטין (לפחות 28 יום).

היתרונות והחסרונות של מערכת חימום הרצפה הנימית

ניתן להשתמש בגרסה זו של הרצפה החשמלית במים רק כדי להגביר את הנוחות. אין לו מספיק כוח לחימום הראשי. היתרון הוא בטיחות המערכת (ללא חשמל ברצפה), המאפשרת להתקין אותה בחדרים לחים (למשל בחלק הכביסה באמבטיה) ללא כל הגבלה. מצד שני, במידה מסוימת, חסרונותיהן של רצפות המחוממות במים נותרו: המים הזורמים מהבלוק חמים יותר, ולכן הרצפה מתחממת בצורה לא אחידה. החיסרון אינו בא לידי ביטוי חזק כל כך בשל הנחש הכפול המומלץ בעת הנחת צינורות, כמו גם בשל הנפח הקטן של המערכת, המאפשר שמירה על הפרש טמפרטורות קטן בין צינורות האספקה ​​והחזרה..

נתונים טכניים UNIMAT AQUA

אין נתונים על תחזוקת המערכת, למרות שהיחידה הבעייתית העיקרית – חיבור צינורות חימום וחיבור – מומלץ להיות ממוקמת בקופסה נגישה נפרדת, המספקת אפשרות לתיקון. כל החלקים האחרים שעלולים להיכשל ממוקמים ביחידת הבקרה, כך שניתן לתקן..

סקירת וידאו של השוואת חימום תת רצפתי
