המכשיר ועקרון הפעולה של דוד גז במעגל כפול – תכונות עיצוב

הכרת תכונות העיצוב שלה תעזור להבין את עקרון הפעולה של דוד גז בעל מעגל כפול.

• המכשיר ועקרון הפעולה של דוד גז במעגל כפול – תכונות עיצוב
• מכשיר בנייה
• דמיון לעיצובים אחרים
• עקרון הפעולה
• מצב חימום
• מתן מים חמים
• מאפיינים של מחליפי חום משולבים
• המכשיר של דוודים עם מעגל כפול
• מפרטים
• כיצד פועל דוד חשמלי

הוא כולל מספר יחידות התורמות לחימום נוזל הקירור ואחראיות על המעבר למעגל המים.

הפעלה ללא הפרעה של היחידה אפשרית רק אם כל המודולים המרכיבים עובדים בהרמוניה. מידע כללי על היחידות העיקריות יספיק להבנת עקרון הפעולה של דוד חימום גז במעגל כפול.

קצת מידע כללי

דוד גז בעל מעגל כפול, שעיקרון הפעולה עליו נשקול כעת, יכול להתמודד עם שתי משימות בבת אחת: ראשית, הוא חימום ושמירה על טמפרטורת מים נתונה עבור מערכת החימום, ושנית, חימום המוביל עבור שימוש כלכלי. לפיכך, יש לך לא רק חמימות בבית, אלא גם מים חמים. זהו ההבדל המהותי בין דוד במעגל כפול מכל אחר. ניתן להסיק בקלות כי לעיצוב שני מחליפי חום בעלי ביצועים גבוהים, שכל אחד מהם מבצע את תפקידו. בנוסף, דוד גז בעל מעגל כפול יכול להיות בעל יכולות שונות. ישנם כיום 12 עד 35 כ”ס בשוק. זה מספיק מספיק לחימום חדר גדול של 350-400 מטרים רבועים. התפוקה של רוב הדגמים נעה בין 8-12 ליטר לדקה..

מהו הדוד המשרת שני מעגלים בבת אחת

ההבדל העיקרי בין דוד במעגל כפול לדומה עם מעגל אחד הוא היכולת לספק לחדר בו זמנית חימום ומים חמים. מחליף החום העיקרי, בשל מיקומו, מחמם את נוזל הקירור כך שמערכת החימום בחדר כולו תוכל לפעול באופן מלא. המשני אחראי לספק למתחם מים חמים בנפח הנדרש..

ניתן להבטיח את יציבות תפקודו של עקרון הפעולה של דוד במעגל כפול רק על ידי שירות מלא ותיאום הפעולה של כל רכיב..

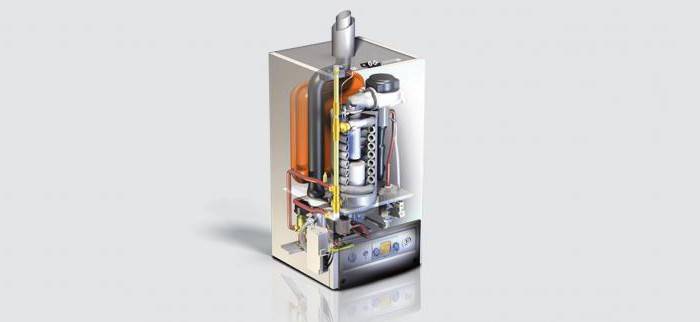

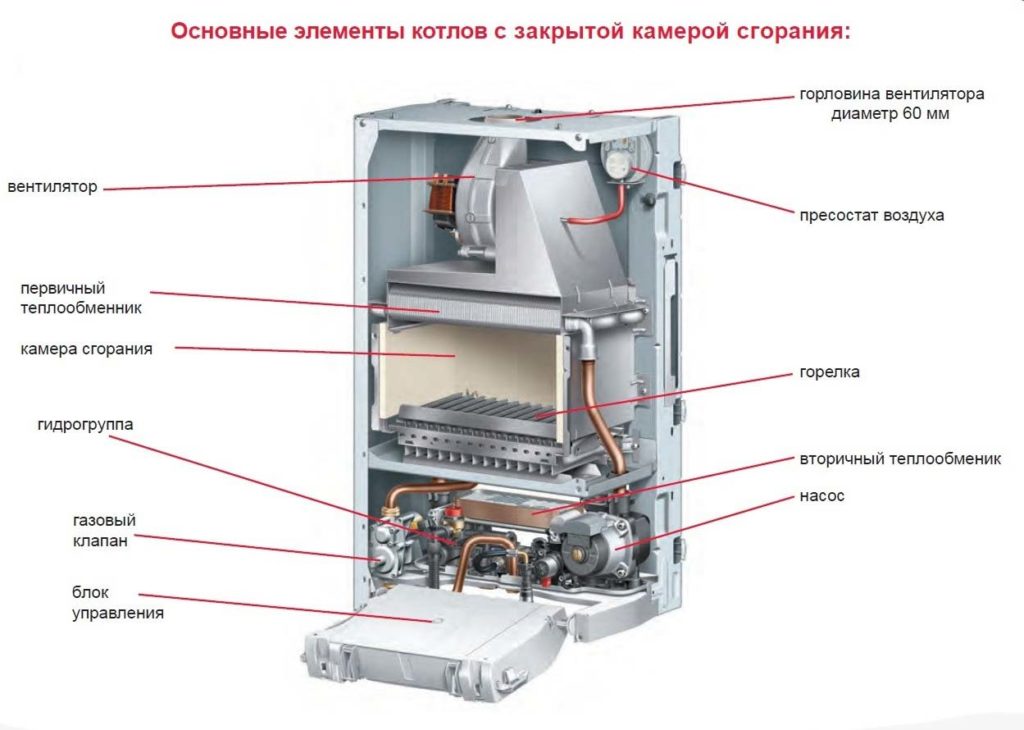

מבחינה מבנית, כל דוד בעל מעגל כפול כולל אלמנטים כגון:

• מחליפי חום בכמות של שתי חתיכות;
• תא בעירה, שאליו בלוק המבער הוא חובה;
• ציוד מגן;
• מערכת בקרה.

כדי להבין בדיוק כיצד מסודר דוד גז במעגל כפול ואת עקרון הפעולה שלו, יש לשקול ביתר פירוט כל מרכיב משמעותי בעיצוב כזה..

הבדלים ממעגל יחיד

ההבדל המהותי בין שני המכשירים הללו הוא שדוד יחיד בעל מעגל יחיד משמש לחימום החדר בלבד. על מנת שזה יחמם את המים, יש שינוי מיוחד, אך ברגע אספקת המים הדוד מפסיק לספק חום למערכת אספקת המים..

בחיי היומיום, זה לא נוח במיוחד, במיוחד אם אנשים רבים גרים בבית..

יתרונות

היתרונות של דוד במעגל כפול זהים להבדלים במעגל יחיד. גם אם יש מערכת חימום אוטונומית, לא לכולם יהיו מים חמים. לכן, דוד גז במעגל כפול הוא חימום חסכוני ומשולב עם דוד. הם נועדו לשמור על חום הבית לאורך זמן..

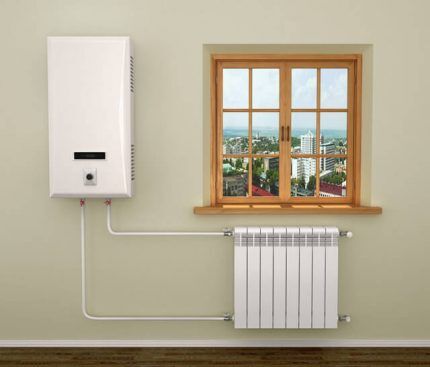

לידיעתך! שיטת הרכבה על הקיר של יחידה זו נוחה וקומפקטית.

דמיון לעיצובים אחרים

למרות שתכנון דוד גז בעל קיר במעגל כפול רחוק מלהיות פשוט, עם מחקר מעמיק יותר של פעולת הרכיבים הכלולים בהרכבו, הכל מתברר כל כך לא מפחיד. ציוד מסוג זה דומה למחמם מים מיידי של גז (הדבר נכון במיוחד לנוכחות מבער ומחליף חום). כל הפרטים האחרים מושאלים מדוד המעגל היחיד המותקן על הקיר. תפקיד חיובי משמעותי ממלא הצנרת המובנית, המורכבת ממכל הרחבה, משאבת מחזור וקבוצת בטיחות.

כאשר לומדים את עקרון הפעולה של דוד גז בעל מעגל כפול, חשוב לזכור כי אסור לערבב מים ממערכת אספקת מים חמים עם נוזל קירור בכל מקרה. למילוי הנוזל בתוך מערכת החימום, קיים צינור נפרד המהווה חלק מהמעגל. להכנת מים חמים משתמשים בכמות מסוימת של מוביל חום הנע בתוך מחליף החום המשני.

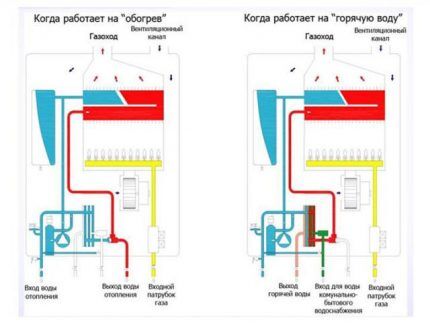

מצב חימום

פעולתו של דוד במעגל כפול במצב חימום אינה שונה מפעולה של תנור חימום מיידי פשוט.

ההפעלה הראשונית של המבער מלווה בפרק זמן ארוך מספיק, המאפשר להעלות את הטמפרטורה במעגל החימום לערכים הנדרשים..

כאשר מגיעים למצב האופטימלי, אספקת הגז מפסיקה.

אם יש חיישן טמפרטורת אוויר בדירה, האוטומציה עצמה תעקוב אחר קריאותיה.

ניתן להחליף את מצבי מבער הגז של דוד במעגל כפול באמצעות אוטומציה מיוחדת תלויית מזג אוויר המנטרת את הטמפרטורה מחוץ לבית.

מבער הפעלה מגביר בהדרגה את טמפרטורת נוזל הקירור, שתנועתו בתוך הצינור נתמכת על ידי משאבת מחזור. הודות לעקרון הפעולה של שסתום התלת כיוון בדוד גז, מותר למים לעבור בתוך מחליף החום הראשי בפעולה רגילה.

הסרת מוצרי הבעירה יכולה להתבצע באופן ספונטני או בעזרת מאוורר מיוחד (ככלל, הוא מצויד בשטח העליון של מכשיר בעל מעגל כפול).

כוח הדוד

אחת מנקודות המפתח בבחירת דוד חימום היא קביעת ההספק הנדרש. אם ניגש לכך באחריות מלאה, יש לשקול את אובדן החום של כל חדר, אם אנו מדברים על דירה או על בניין בכללותו, אם הדוד נבחר לחימום בית פרטי. החישובים לוקחים בחשבון את חומרי הקירות, עוביהם, שטח החלונות והדלתות, מידת הבידוד שלהם, הימצאות / היעדר חדר לא מחומם מתחת / מעל, סוג הגג וחומר הגג. לוקחים בחשבון מיקום גיאוגרפי וחבורה שלמה של גורמים.

ניתן להזמין חישוב כזה בארגון מיוחד (אפילו ב- GorGaz או בלשכת עיצוב), אם תרצה, תוכל לשלוט בו בעצמך, או שאתה יכול ללכת בדרך ההתנגדות הפחותה – לחשב אותו על פי הנורמות הממוצעות.

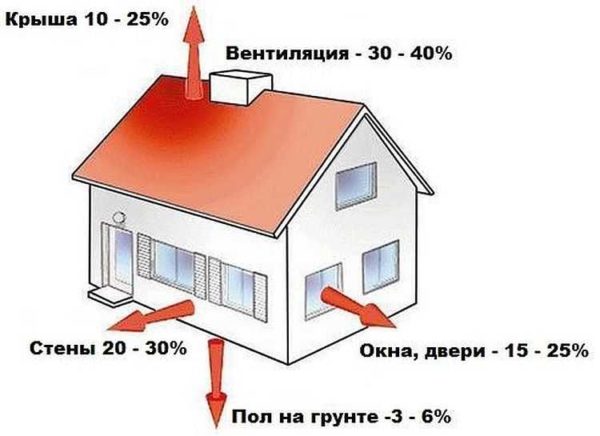

לאן הולכת החום מהבית

בהתבסס על תוצאות כל החישובים, הנורמה נגזרה: לחימום 10 מ”ר שטח נדרש 1 קילוואט כוח הסקה. תקן זה מתאים לחדרים עם תקרות של 2.5 מ ‘, עם קירות בעלי דרגת בידוד תרמית ממוצעת. אם החדר שלך נכלל בקטגוריה זו, חלק את השטח הכולל שצריך לחמם ב- 10. אתה מקבל את כוח הדוד הנדרש. לאחר מכן תוכל לבצע התאמות – להגדיל או להקטין את הנתון המתקבל, בהתאם לתנאים האמיתיים. יש צורך להגדיל את כוחו של דוד החימום במקרים הבאים:

• הקירות עשויים מחומר בעל מוליכות תרמית גבוהה ואינם מבודדים. לבנים, בטון נכללים בקטגוריה זו ללא ספק, השאר – בהתאם לנסיבות. אם אתה בוחר דוד לדירה, עליך להוסיף כוח אם הדירה זוויתית. שכן הפסדי חום “פנימיים” דרכם אינם כה נוראים.
• חלונות גדולים ואינם מספקים אטימות (מסגרות עץ ישנות).
• אם לחדר תקרות גבוהות מ -2.7 מ ‘.
• אם בבית פרטי עליית הגג אינה מחוממת ומבודדת בצורה גרועה.
• אם הדירה בקומה הראשונה או האחרונה.

הפחת את עוצמת העיצוב אם הקירות, הגג, הרצפה מבודדים היטב, על החלונות מותקנים חלונות עם זיגוג כפול החוסך באנרגיה. הנתון המתקבל יהיה כוח הדוד הנדרש. כאשר אתה מחפש דגם מתאים, וודא כי ההספק המרבי של היחידה אינו פחות מהנתון שלך.

מתן מים חמים

מערכת אספקת המים החמים נפתחת רק כאשר הברז של ברז המים פונה ישירות.

הופעת זרימה מעוררת את פעולתו של השסתום התלת-כיווני: באופן זה, מערכת החימום מופעלת.

במקביל, להבה מופיעה במבער הגז, אם היא עדיין הייתה במצב כבוי.

ככלל, לוקח כמה שניות עד שיוצאים מים חמים מהברז..

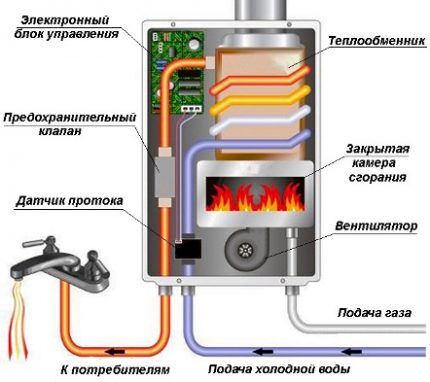

כמו כן, חשוב להבין כיצד דוד מחזור כפול מחמם מים..

כפי שצוין לעיל, כאשר היא מופעלת, מערכת החימום כבויה..

התאמת ההליך כולו מתבצעת הודות לשסתום תלת כיווני, המפנה כמות מסוימת של מים מחוממים למחליף החום המשני (אין להבה על המשנית כלל).

נושא החום הנכנס מתחיל לחמם את המים המסתובבים במחליף החום.

למרות מורכבות מסוימת של המעגל עקב מעגל הזרימה הקטן של נוזל הקירור, דודי גז בעלי מעגל כפול עם מחליפי חום נפרדים קלים לתיקון ולתיקון..

מאפיינים של מחליפי חום משולבים

מחליפי חום משולבים מספקים לציוד הדוד את היתרונות הבאים:

• יעילות גבוהה במערכת DHW.
• פשטות פנימית.

יחד עם זאת, הסבירות להיווצרות אבנית סיד עולה. עם זאת, למחליפי חום נפרדים יש יתרונות נוספים, מה שמסביר את הפופולריות הגבוהה שלהם. בשל מורכבות העיצוב מושגת היעלמות כמעט מוחלטת של קנה המידה. בזמן שפחת המים פועלת, זרימת נוזל הקירור בתוך צינורות החימום נעצרת. אם תהליך זה מתעכב לאורך זמן, זה יכול להוביל לפגיעה במאזן התרמי בבית. במקרה זה, דוד גז במעגל כפול עובד, כמו בקיץ, כאשר אין צורך בחימום..

לאחר הידוק השסתום מופעל השסתום התלת כיווני, ולאחר מכן הדוד במעגל כפול נכנס למצב המתנה. בחלק מהדגמים נוזל הקירור המתקרר מתחיל להתחמם מיד. הפעלת דוד חשמלי כפול לחימום תימשך עד פתיחת הברז הבאה. רמת הביצועים של שינויים בודדים יכולה להגיע ל-15-17 ליטר לדקה: הדבר מושפע ישירות מעוצמת ציוד הדוד.

חומר מחליף חום

הבחירה בדוד גז בעל מעגל כפול יכולה להיות מושפעת גם מהחומר ממנו עשוי מחליף החום. זה יכול להיות:

• פלדת אל – חלד. אופציה לא רעה מבחינת עמידות, אבל יש לה העברת חום נמוכה למדי, מה שמקטין את יעילות הדוד. עם זאת, המחיר של מחליף חום כזה הוא גבוה..
• סינק פלדה. זהו סוג מחליף החום הזול ביותר, אך גם הקצר ביותר..
• נְחוֹשֶׁת. אופציה מצוינת להעברת חום (לדודים יש יעילות גבוהה) ועמידות, אך המחיר גבוה. אבל זה לא מפחיד אף אחד – זה עולה על היכולת לשלם פחות עבור גז במהלך ההפעלה. מסיבה זו רוב דוודי הגז הטובים במעגל הכפול מצוידים במחליף חום מנחושת..

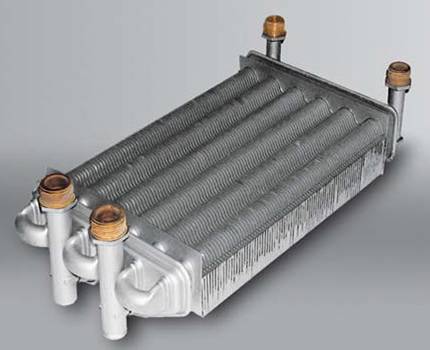

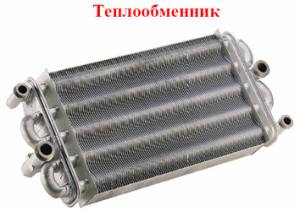

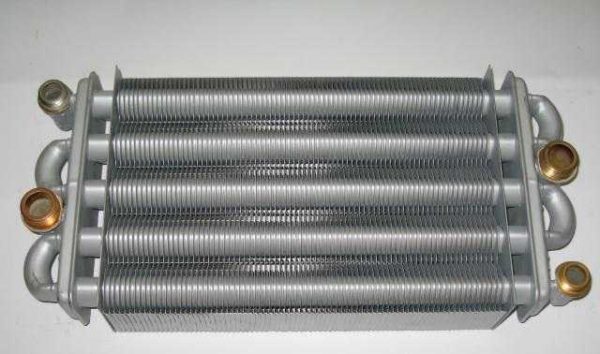

  כך נראה מחליף החום העיקרי בדודי גז תלויים על קיר.

לא כל כך קשה לבחור דוד גז במעגל כפול לפרמטר זה. נראה שנחושת היא האפשרות הטובה ביותר. לא בלי חסרונות – פעילות כימית גבוהה ונקודת התכה נמוכה – אבל הם למדו זמן רב לפצות. אוטומציה של הדוד שולטת כי אין התחממות יתר. הפעילות הכימית מנוטרלת על ידי שימוש בחומרים נייטרליים מבחינה כימית במערכת החימום – באמצעות צינורות פולימר – פוליפרופילן או פוליאתילן צולב.

גרסת פלדה של מחליף החום

החומר הזול ביותר, וכתוצאה מכך, המבוקש ביותר למחליף חום הוא פלדה. לכן, הוא משמש באופן פעיל על ידי יצרנים מקומיים על מנת להפחית את עלות המוצר הסופי. שלא כמו ברזל יצוק, השבריריות יוצאת דופן עבורו..

בהשוואה לברזל יצוק, הפלדה קלה בהרבה, אך בהשוואה לנחושת היא עולה באופן משמעותי על משקלו והופכת את מבנה הדוד לכבד יותר..

מחליף חום הפלדה מתחמם ומתקרר במהירות. בנוסף לנוחות, הדבר מוביל לתוצאות שליליות – “עייפות” המתכת הופכת לגורם לנזק. החיסרון של הפלדה הוא גם הרגישות לקורוזיה.

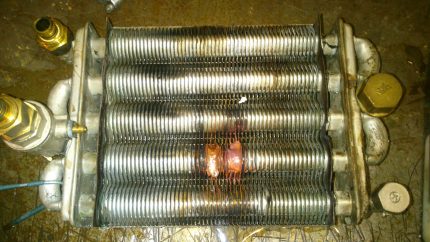

במהלך הפעולה, הצדדים הפנימיים והחיצוניים של מחליף חום הפלדה חשופים לקורוזיה. עם הזמן, הדבר מוביל להרס שלו.

מחליף חום מסוג נחושת

לחומר תכונות חיוביות רבות – עמידות בפני קורוזיה, נפח קטן, אינרציה נמוכה. בשל הקומפקטיות והמשקל הנמוך שלו, נחושת משמשת באופן פעיל לייצור דוודים קלים לקיר..

עמידות בפני קורוזיה היא אחת התכונות העיקריות לציוד חימום, המיועדת לחימום מי שירות

הדעה לגבי שבריריותם של מחליפי חום נחושת נדחתה זה מכבר על ידי יצרני ציוד חימום מודרני – בהם כוח המבער מופחת ב -30%, מה שמפחית את ההשפעה התרמית על המתכת ויש לו השפעה טובה על משך הפעולה..

דודי ברזל יצוק

האיכות העיקרית של ברזל יצוק שיש לציין היא אינרציה. החומר מתחמם במשך זמן רב ומתקרר במשך זמן רב, מה שמגדיל את יעילות העברת החום.

אינרציה כזו יכולה להיחשב גם לאיכות חיובית וגם לשלילית – במקרה של התחממות חדה ברחוב, הדוד ישמור על טמפרטורה גבוהה במערכת החימום לאורך זמן..

דוד ברזל יצוק שוקל פי שניים מאשר פלדה, ולכן עיצוב הדוד עשוי לחתוך, כך שיהיה נוח להעביר, להתקין ולתקן

ברזל יצוק נתון לקורוזיה יבשה ורטובה. האחרון תורם להופעת חלודה, אך בשל הקירות העבים תהליך הקורוזיה נמתח לאורך זמן.

החסרונות של דודי ברזל יצוק כוללים את שבירות החומר, המתבטאת כתוצאה מפעולה לא תקינה – ירידות טמפרטורה, נזק מכני במהלך הובלה והתקנה..

אפשרויות

בעת תכנון חימום בית פרטי, עליך לשים לב למאפיינים הבאים של מערכות חימום:

• כּוֹחַ. הוא מחושב תוך התחשבות באובדן החום של הבניין ובנפח האוויר.
• אפשרות להתאמת הטמפרטורה. דוודי מעגל כפול מסוגלים לשמור על טמפרטורת נוזל הקירור בגבולות שצוינו במדויק.
• עצמאות אנרגטית. החיסרון של דוודים במעגל כפול הוא התלות שלהם בחשמל. הפעלת יחידת הבקרה, החיישנים והמשאבה דורשת חיבור זרם עם פרמטרים מסוימים. מערכות אספקת חשמל אוטונומיות מסוגלות לפילוס מינוס זה: יחידות אספקת חשמל ללא הפרעה, פאנלים סולאריים, גנרטורים אוטונומיים עם מנועי בעירה פנימית..

מפרטים

דוודים מסווגים לפי סוג הדלק הנצרך. זה יכול להיות או בוטאן או מתאן. שני האלמנטים נשרפים היטב ויוצרים חום. יש גם הבדל בצריכת האנרגיה. סוגים שונים עם אותו ייצור חום שונים בצריכת הגז.

דוודים שונים ביכולת האוורור. לחלקם יש מספיק אוורור טבעי, אחרים זקוקים ליחידה מיוחדת. יש גם אספן מילואים, שבו כבר מחממים מים חמים ובזמן הנכון עוברים דרך הצינורות והקלאסי, למעשה, מחמם אותו לטמפרטורה הרצויה.

עקרון הפעולה והספציפיות

בעלים רבים של ציוד גז אפילו לא חושבים כיצד באמת פועל דוד גז במעגל כפול. הם מאמינים בטעות כי חימום המים ומעגל החימום מתרחשים בו זמנית. למעשה, הכל לא נראה כל כך ורוד..

דוד גז במעגל כפול אינו יכול לפעול בו זמנית בשני מצבים, המבטיח את הפעלת מערכות החימום והאספקת מים חמים. זה מאושר על ידי נוכחות של שסתום תלת כיווני במכשיר שלו

במצב רגיל, הדוד פועל כל הזמן רק לחימום נוזל הקירור המסתובב במערכת. במקרה זה, תדירות ההפעלה ועוצמת הבעירה של הלהבה מנוטרים על ידי חיישן טמפרטורה. במקביל למבער, מופעלת משאבת הסירקולציה גם אם פעולת מערכת החימום אינה מבוססת על זרימת הדם הטבעית של מוביל החום..

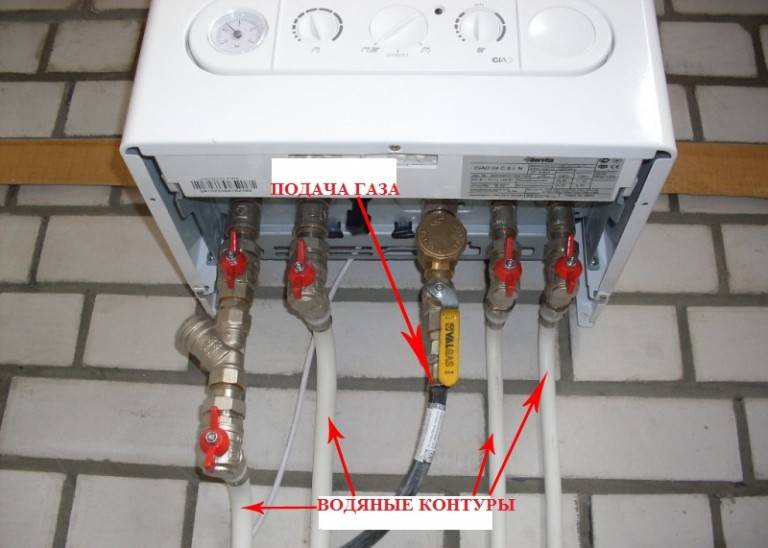

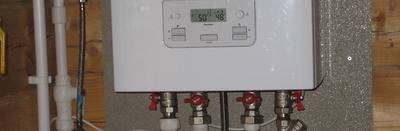

החלל בחלק התחתון של הדוד המותקן על הקיר מיועד לאספקת גז, חיבור מים קרים, כמו גם שקעים של מערכת המים והמים של חימום.

למעשה, כאשר הטמפרטורה של נוזל הקירור מגיעה לערך שנקבע מראש, החיישן שולח אות להפחתת פעילות המבער. עד שהטמפרטורה תרד לערך שנקבע, הדוד יהיה במצב פסיבי. ואז שוב נשלחת פקודה מהחיישן האוטומטי להפעלת שסתום אספקת הדלק.

תכנית הפעלה של דוד במעגל כפול

הנוכחות של מערכת DHW מעט מסבכת את פעולתו של דוד גז במעגל כפול. נושא החום המחומם על ידי המבער, נע לאורך מחליף החום, מספק חימום של מחליף חום הצלחת, שדרכו זורמים מים מאספקת המים..

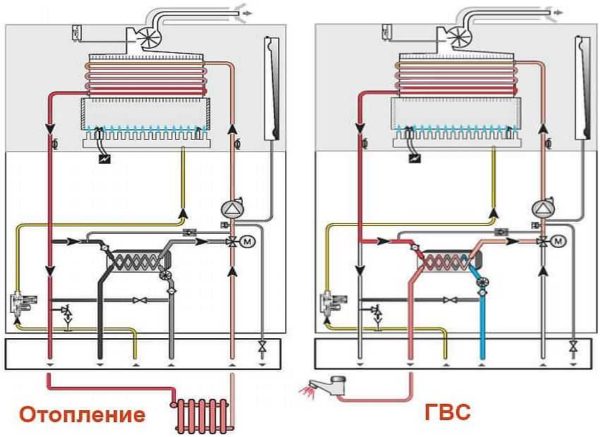

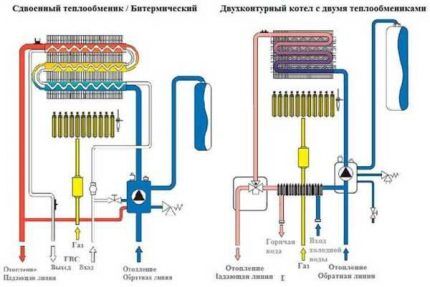

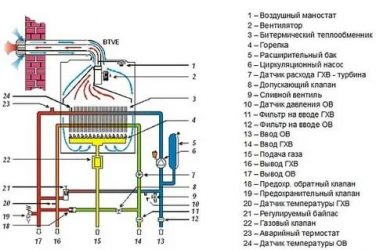

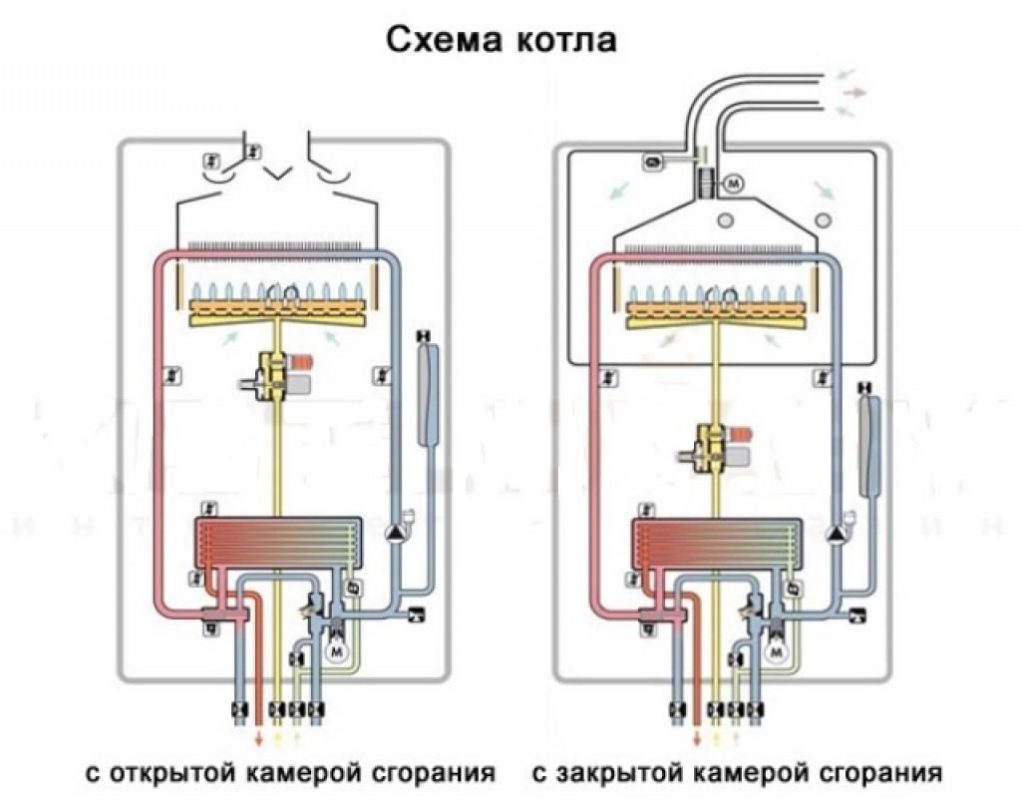

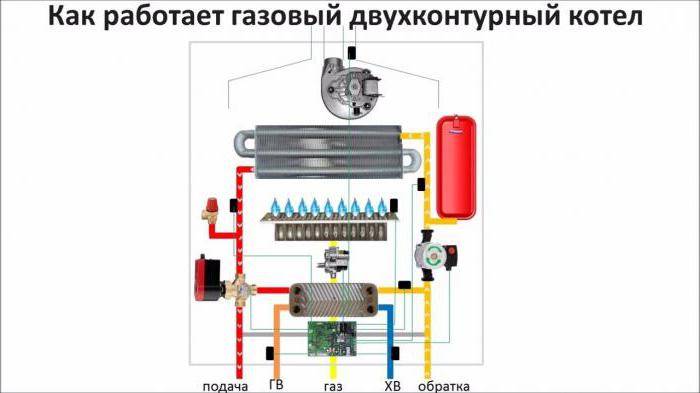

תרשים מבני של דוד גז בעל מעגל כפול עם שני מחליפי חום קונבנציונליים. באפשרות הראשונה, אין צורך להשתמש בשני מחליפי חום.

אי אפשר להשתמש בו זמנית בדגם דו-מעגלי במצב חימום ומים חמים. כאשר ברז אספקת המים החמים מופעל, שסתום תרמוסטטי תלת כיווני עוצר את זרימת נוזל הקירור דרך קווי החימום. הדוד נכנס למצב של העברת מים לאורך המעגל עם מחליף חום צלחת, שמחמם מים לצרכים ביתיים.

עם צריכה משמעותית של מים חמים לאורך זמן, ניתן לשתק את פעולת הדוד תוך התמקדות בחימום. ניתן לפתור את הבעיה בשתי דרכים – לספק התקנה של מכשיר חימום חזק יותר או לכלול דוד חימום עקיף בסידור..

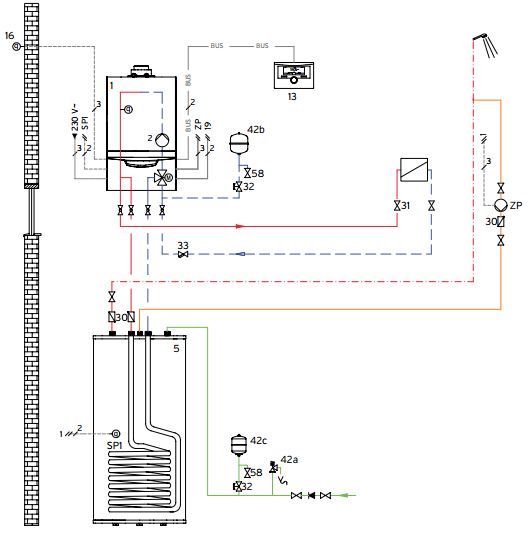

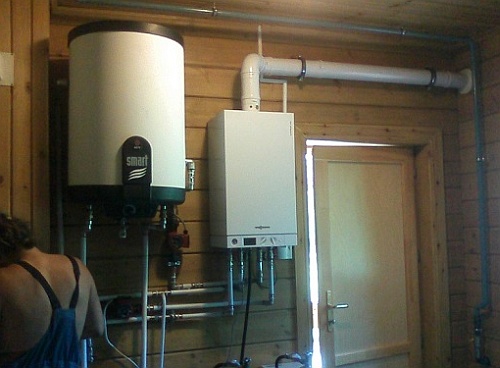

עם שימוש פעיל במערכת DHW, ניתן להתקין דוד חשמלי כפול עם דוד מובנה. במקרה זה, צריכת הדלק עולה מעט בשל העובדה שבהפסקה בין מחזורי הפעולה של מערכת החימום, אנרגיית המבער משמשת לשמירה על טמפרטורת המים במחמם הגז הנוסף..

כמות מסוימת של מים חמים בדוד המובנה מאפשרת שימוש במערכת הבישול ללא כיבוי מעגל החימום. כתוצאה מכך, שתי המערכות פועלות לסירוגין, בעוד שאין גורם להתחממות יתר של הנוזל וחייו של מחליף החום הוארכים..

דוד עם דוד סטנדרטי מובנה לא רק מספק נפח מילואים נאות של מים חמים, אלא גם עוזר להימנע מכיבוי ממושך של מעגל החימום.

הדוד הסטנדרטי המובנה מאפשר לך לקבל מים חמים מהטמפרטורה הנדרשת בכל עת, שאספקה ​​מסופקת במצב אוטומטי. בעוד שמערכת הזרימה הזורמת של מים לוקחת מספר דקות לחמם את המים לטמפרטורה הנדרשת.

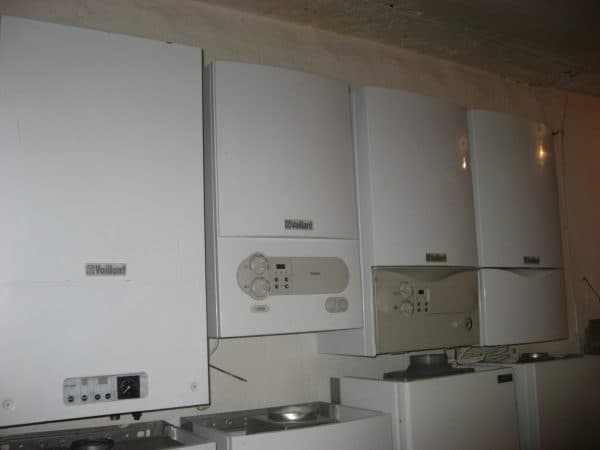

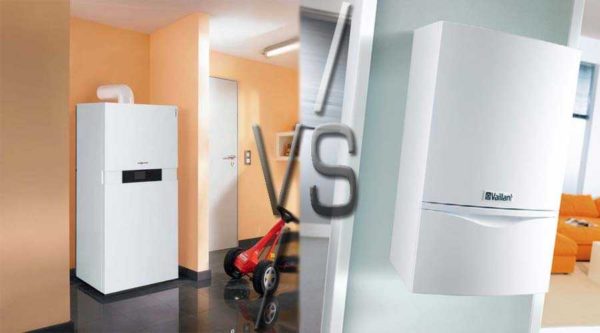

סוגי ביצוע של דוודי גז לשני מעגלים

המוזרויות של הפעלת ציוד גז נקבעות במידה רבה על ידי גרסת החימום. דוודים מודרניים זמינים בשני גורמי צורה-ריצוף וקיר.

בעת בחירת אופציה עיצובית, עליך להתמקד בגודל השטח המחומם, בפעילות השימוש במערכת הבישול. אתה צריך להבין כי דוודים צמודים לקיר הם קומפקטיים יותר, אך יחד עם זאת יש להם הרבה פחות כוח..

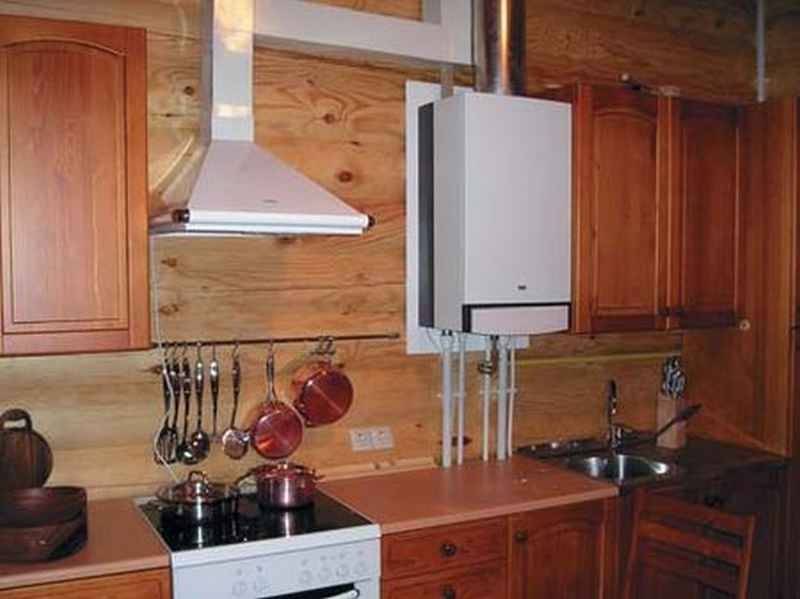

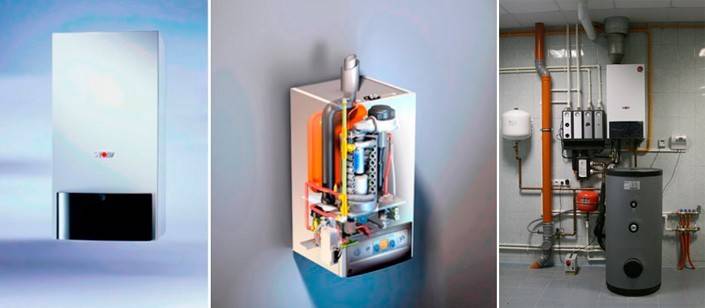

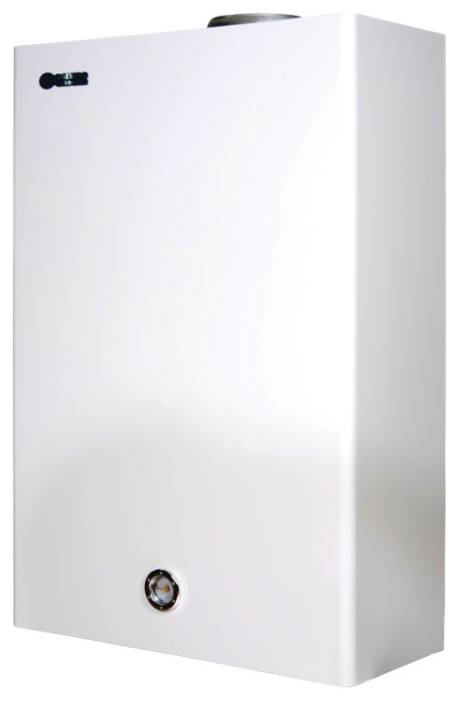

דוד הגז התלוי בקיר מסוג המעגלים הכפולים נבדל בגודלו הקומפקטי ובעיצובו המודרני, אך הוא יעיל רק כאשר מחממים חדרים בשטח קטן עם צריכה מתונה של מים חמים.

ניתן להצדיק את הבחירה בדוד בעל מעגל כפול המורכב על הקיר, אם השטח המחומם אינו עולה על 200 מ”ר, והפרודוקטיביות הכוללת של מערכת ביובית אינה עולה על 14 ליטר לדקה..

למרות שנראה כי מידותיו הקטנות של הדוד התלוי בקיר הן יתרון, אך למעשה הן מסתירות חסרונות רבים. הקומפקטיות מושגת באמצעות צינורות מחליפי חום דקים יותר. בנוסף לעובדה שיש להם אורך חיים קצר יותר, סביר יותר שהם יסתמו..

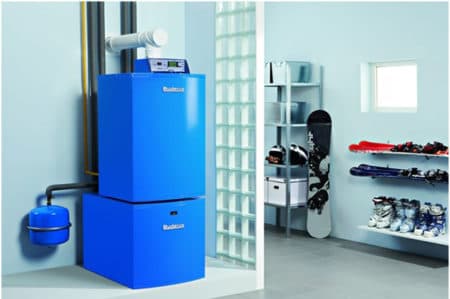

במתקנים העומדים על הרצפה משתמשים במחלפי חום מברזל יצוק מסיבי ואמין יותר. זה לא רק מגביר את מידת האמינות של החימום, אלא גם מאריך את חיי השירות שלו..

היתרונות והחסרונות של התקנים עם מעגל כפול

היתרונות של יחידת חימום במעגל כפול הם כדלקמן:

• צריכת דלק חסכונית. הכיוון להשוואה הוא שימוש בדוד בעל מעגל כפול או במעגל יחיד בעל דוד חימום עקיף..
• מידות קומפקטיות. הרוב המכריע של דוודים עם מעגל כפול הם התקני חימום צמודים לקיר. קל למקם אותם הן בחדרי שירות והן במטבח קטן..
• רבגוניות. אין צורך לרכוש ציוד נוסף ולפתור בעיות בתאימותו לדוד.

ביחידה אחת, דוד מים מיידי, תנור ומשאבת זרימה כבר אוחדו בהצלחה למערכת אוטומטית אחת..

ברור שלצד היתרונות ישנם גם חסרונות:

• חוסר אפשרות של הפעלה בו זמנית של חימום ומעגל מים חמים. בהקשר זה, צריכה משמעותית של מים חמים יכולה להוביל לירידה בטמפרטורה בבית..
• מגבלות הספק של דגמים צמודים לקיר. דוודים קומפקטיים המותקנים על הקיר, בשל הגודל המינימלי של המבער, אינם מסוגלים לספק את משטר הטמפרטורה הנדרש בראש המרבי. חיסרון דומה נצפה כאשר נקודות צריכת המים ממוקמות מרחוק..
• רגישות לאיכות המים. מחליף חום הצלחת המשני דורש את איכות המים הנצרכים. הימצאותם של זיהומים הופכת להיות הסיבה לשימוש באמצעים להפחתת קשיותה ולניקוי נוזל הקירור.

קריטריון נוסף להערכת דוד-מעגל כפול הוא עלותו. המחיר של דוד חשמלי כפול גבוה ממחירו של אנלוגי במעגל יחיד.

עם זאת, אם ניקח בחשבון את נוכחותה של מערכת אספקת מים חמים ודרכים לפתור את הבעיה במקרה של התקנת דוד במעגל יחיד, כאשר חימום עקיף נכלל בתרשים ההרכבה של הדוד, המחיר של הכפול- המעגל יהיה נמוך יותר.

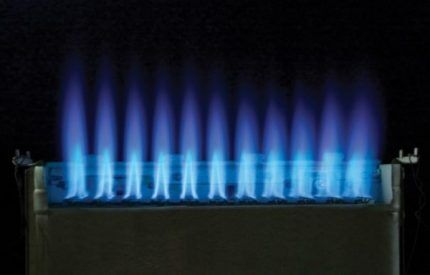

מבערי גז כחלק מדוד בעל מעגל כפול

המבער של דוד גז אחראי להשגת כמות החום הנדרשת, מה שיכול להבטיח את הפעולה הנכונה של מערכת החימום בכל חדר של החפץ המחומם. כמו כן, המים מחוממים לטמפרטורה הנדרשת ומסופקים בנפח הנכון כאשר הם חמים. ניתן להשיג אנרגיה תרמית על ידי שריפת כמויות דלק מתאימות. לשם כך, המבער ממוקם בתא הבעירה, שם, בנוסף לגז, מוזרק גם אוויר, מה שעוזר לשמור על הלהבה..

בהתאם למצב שנבחר, ניתן לחלק את המבערים על תנאי לרמה אחת, רב-מפלסית ולדמות. בגרסה הראשונה הציוד פועל רק בשני מצבים – “התחל” ו”עצור “, חסכוני ביותר, זול ובעל עיצוב פשוט. מבערים בעלי סיפון כפול יכולים לפעול בעוצמה מלאה או חלקית. ניתן להעריך את יתרונותיו במלואם, החל מהאביב, כאשר אין צורך בחימום, ולכן אין טעם להפעיל את המכשיר במלוא העוצמה. מבער מווסת נחשב ליקר ביותר, בעזרתו תוכלו להתאים ולווסת את כוחו של הדוד. האחרון הוא חסכוני ונמשך די הרבה זמן..

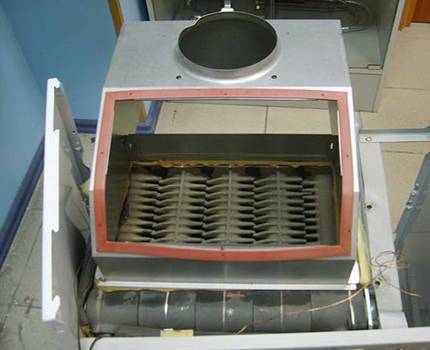

מבחינה מבנית המבערים פתוחים וסגורים. במקרה הראשון, האוויר, שבלעדיו בלתי אפשרית בעירה מלאה של דלק, מסופק מהחדר בו נמצא הדוד. מערכת כזו מצוידת בארובה, בעזרתה ניתנת טיוטה טבעית..

דודי חימום אטמוספריים מצוידים בצינור מתכת קונבנציונאלי, בעוד שדגמי טורבו מצוידים בארובה קואקסיאלית. ניתן להתקין אותם בצורה אנכית, אך לעתים קרובות הם ממוקמים בזווית – אפשרות זו מחוברת לפיר משותף שדרכו מוסרים עשן ומוצרי בעירה במלואם.

יש להקדיש תשומת לב מיוחדת לדגמי טורבו של דוודי גז, בהם מותקנים תאי בעירה מסוג סגור. חמצן נכנס אליהם בכוח, ולכן הם נחשבים לאמינים יותר ואינם מהווים כל סכנה בתהליך העבודה, מה שהופך אותם למבוקשים במגורים. בנוסף לארובה, הם זקוקים לערוץ מיוחד – דרכו יסופק חמצן לתא.

לדודי טורבו יש צורך בצינורות קואקסיאליים על מנת להסיר עשן ולשאוב אוויר צח מהרחוב. בחלק מהדגמים ישנם שני אלמנטים כאלה, בנוסף הם מצוידים בצינור לאספקת אוויר.

כל הדגמים הנ”ל מצוידים בהכרח במאווררים המקדמים עשן, כמו גם אוטומציה ומערכת הגנה מרובת רמות..

מהם מחליפי החום של דודי גז

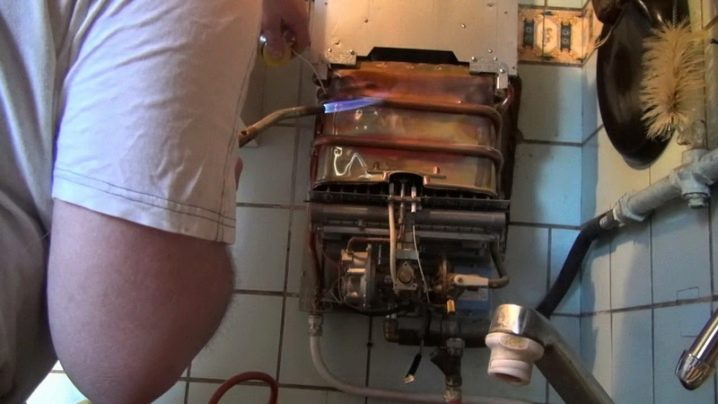

מחליף חום בדוד גז אחראי על קבלת החום על מנת להעביר אותו למים מאוחר יותר. אם אנחנו מדברים על דוד במעגל כפול ועל עקרון הפעולה שלו, אז יש מחליף חום ראשוני ומשני. הראשון ממוקם מעל המבער ומיוצג על ידי צינור עם צלעות, נחש מעוקל. המים המחוממים לטמפרטורה הנדרשת במחליף החום עוברים לשסתום התלת-כיווני, ולאחר מכן הם נכנסים למערכת החימום. מחליף החום המשני מיוצג על ידי מערכת שלמה של לוחות מעוקלים על ידי גלים, כולם משולבים בבלוק יחיד, שעליו נמצאים גם 4 חורים. באמצעות 2 מהם זרימת המים מתבצעת, 2 נוספים אחראים לתנועת נוזל הקירור המסופק למעגל החימום.

המערכת של שני מחליפי חום נקראת כפולה. ישנם מכשירי חימום בשוק המשתמשים במחליף חום דו -מימי. הוא מאופיין בתצורה מסובכת. לייצורו משתמשים בנחושת, האלמנט עצמו מיוצג על ידי צינורות הממוקמים זה בזה: נושא החום נע לאורך החיצוני, הפנימי משמש לתנועת מים, בעזרתם מובטחת אספקת מים חמים.

דודי גז המצוידים במחלפי חום כאלה קשים לתפעול, כאשר האחרונים קשים להסרת אבנית. עם זאת, התקני חימום כאלה מבוקשים, מכיוון שהם קטנים בגודלם ומחממים מים במהירות רבה..

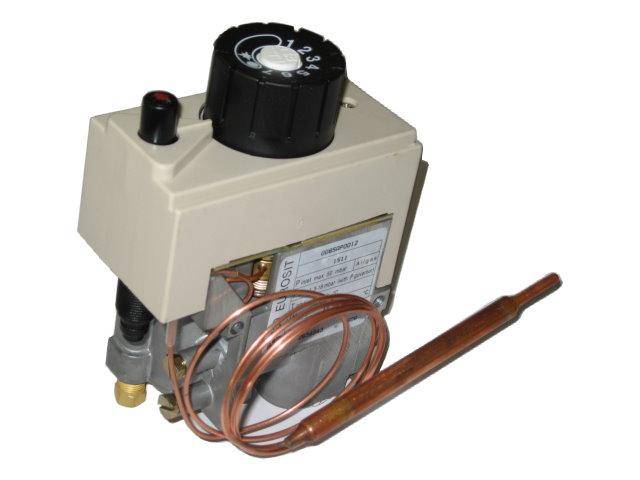

אופן השליטה בדוד

על מנת להבטיח את הפעולה היציבה והבטוחה של ציוד חימום כזה, עדיף לבחור אוטומציה. הוא שולט בטמפרטורת המים ברכיבים בודדים, שומר על טמפרטורת נוזל הקירור ברמה הנכונה ואחראי על עקרון הפעולה המוסמך של הדוד המעגל הכפול. במקרה של מצבים שעלולים להיות מסוכנים, הדוד נכבה אוטומטית – מופע דומה מוצג אם:

• ירידה בלחץ במערכת הגז;
• חימום מרבי של נוזל הקירור;
• חוסר משיכה.

בדודי הגז הקיימים כיום, משתמשים בעיקר בבקרה “חכמה”, שתוכנתה מאפשרת לבחור באחד ממצבי ההפעלה הזמינים.

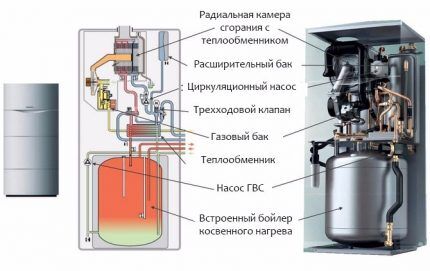

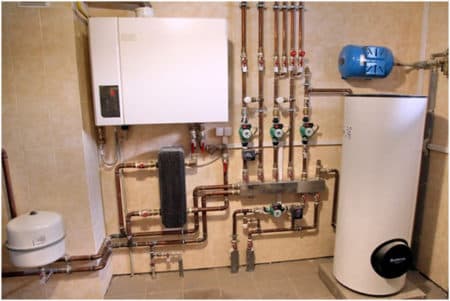

דוודים עם תנור חימום מיידי ותא אחסון מובנה

היחידה מתוכננת בצורה כזו שהמחמם המשני למים חמים לבית פועל בהפסקות שבין חימום אמצעי החימום לבין מים חמים מצטברים בדוד. כלומר, כאשר נושא החום מגיע לטמפרטורה שנקבעה, המבער אינו מכבה, אלא פועל לחימום מים לאספקת מים חמים. במקרה זה, השסתום התלת כיווני עובר את זרימת נושאת החום, כמו בתנור חימום מיידי קונבנציונאלי. שני המעגלים פועלים לסירוגין במצב אופטימלי, והמים המחוממים מהדוד מסופקים באופן מיידי לצרכנים. מתוך שלושת סוגי ההתקנות המפורטים, זהו הדוד המעגל הכפול החסכוני ביותר..

הטמפרטורה שנקבעה מראש של נוזל הקירור והמים במיכל האחסון נשמרת על ידי מכשיר אוטומטי הניתן לתכנות במשך 7 הימים הבאים. אז היחידה תכין מים חמים לטמפרטורה הנדרשת בזמן שצוין. החיסרון של דוודי גז כאלה הוא העלות הגבוהה, הוא מוצדק על ידי הנוחות המוגברת במהלך הפעולה והיעילות..

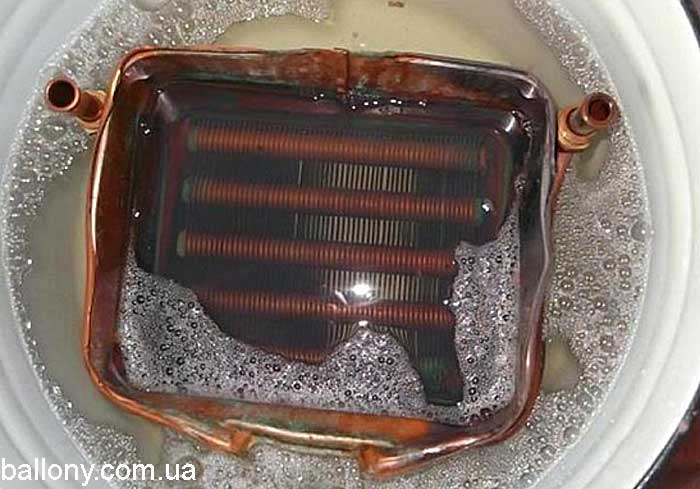

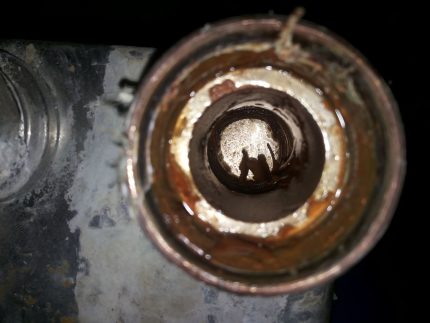

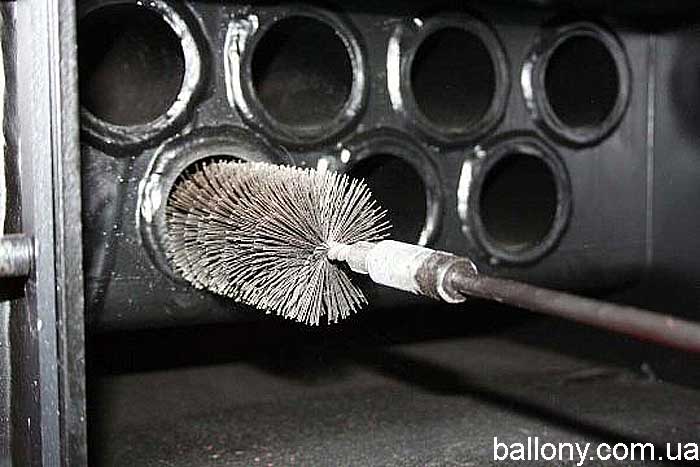

חיסרון נפוץ לכל יחידות המעגלים הכפולים הוא הרגישות של מחליפי חום לשקוע על משטחי העבודה של אבנית.

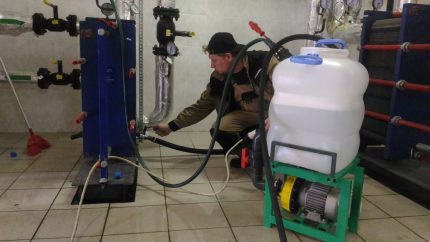

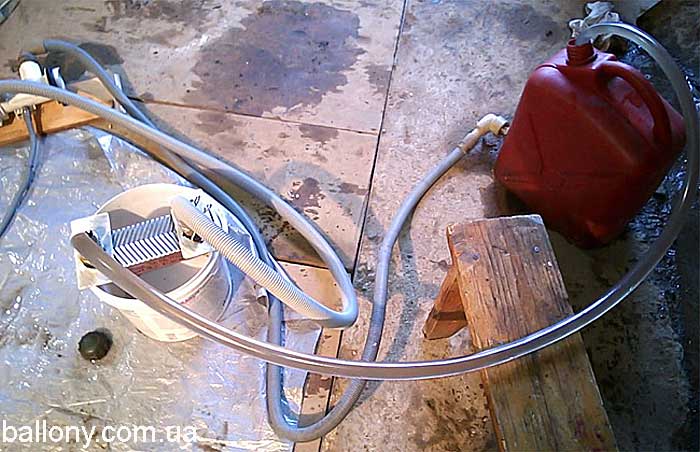

להפעלה ארוכת טווח של דוודי גז במעגל כפול, מומלץ מאוד לארגן את טיהור המים הקרים המגיעים לאספקת המים החמים והאיפור של מערכת החימום..

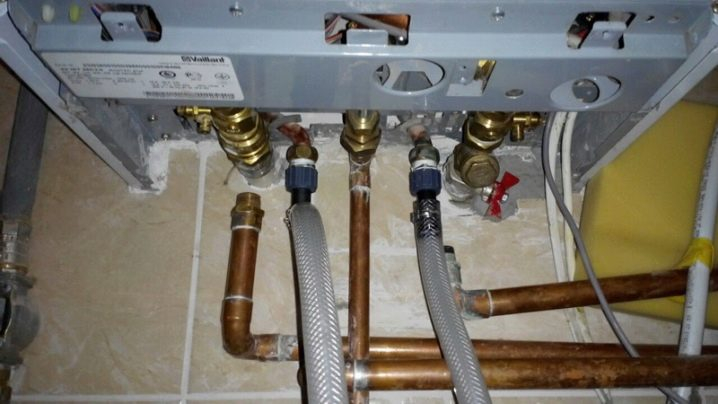

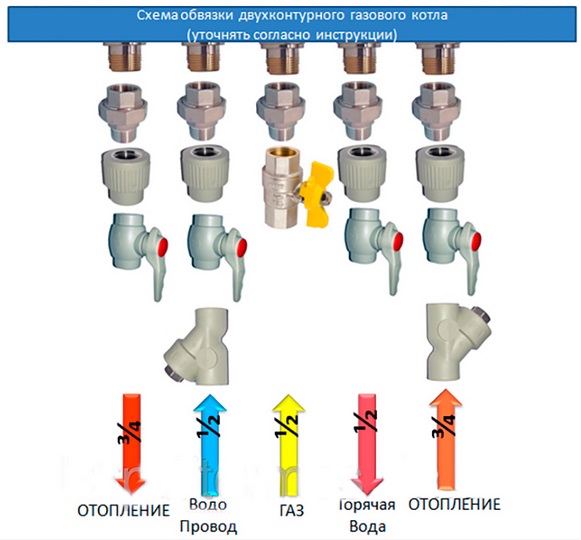

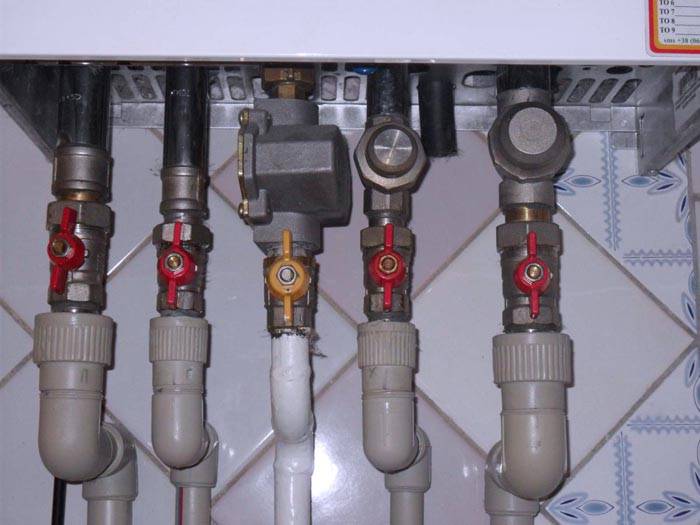

לשם כך יש להתקין מסנני מסננת – קולטי בוץ בכניסה ליחידת המים הקרים ובנוזל הקירור מצינור ההחזרה. לכן, לפני חיבור דוד גז במעגל כפול, עליך לרכוש את הערכה הבאה:

• 2 מסנני רשת;
• 4 שסתומי כדור למים;
• שסתום כדור אחד לגז;
• 5 חיבורי אגוזים לאיחוד (אמריקאי);
• 2 כיפופים 90º.

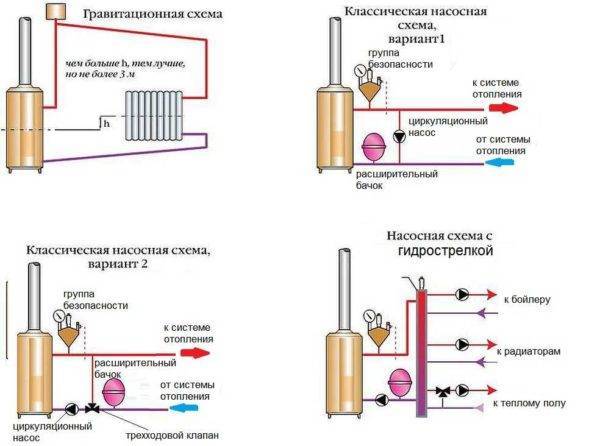

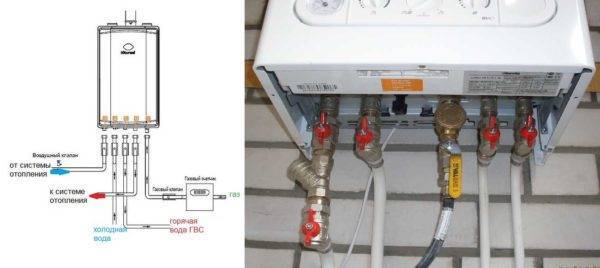

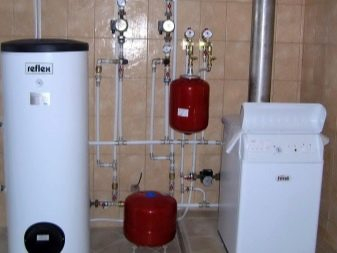

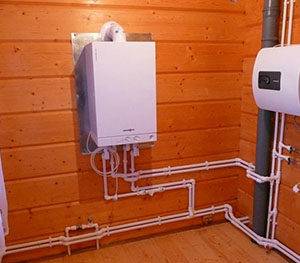

תוכנית טיפוסית לפיה דוד גז בעל מעגל כפול מחובר למערכת החימום, ראשית הגז ואספקת המים מוצג להלן. קבוצת האלמנטים בה מסומנת באופן סכמטי, הדרך הנכונה להתקנת השקע נמצאת במצב אופקי, עם תקע בורג כלפי מטה. בהתקנה אנכית, המסנן לא יבצע את תפקידו.

דוודים נדיפים ולא נדיפים

עקרון הפעולה של דוד גז דו-מעגלי מסוג נדיף למעשה אינו שונה מדודים שאינם נדיפים. הם מתפקדים הודות לרכיבים הפועלים על חשמל. זוהי משאבת מחזור, אוטומציה (שליטה מלאה ברובוטים של היחידה), מאוורר להסרת מוצרי בעירה. בהפעלה של יחידות מעגל כפול נדיף, ישנם חסרונות כאלה:

• ציוד כזה רגיש לירידות מתח ברשת, כך שעליך לרכוש בנוסף מייצב מתח;
• אם יש כשלים בקו החשמל ולא יהיה אור, הדוד לא יפעל. במקרה זה, עליך להשיג גנרטור או ספק כוח בלתי פוסק..

בדגמי דוודים שאינם נדיפים, נוזל הקירור מסתובב בצורה טבעית, על פי עקרון הסעה. להפעלה רגילה של יחידה כזו, הצינורות במערכת החימום חייבים להיות בקוטר גדול יותר. וגם במקרה זה, מיכל ההרחבה חייב להיות פתוח. כמו כן, לצורך זרימה טובה, צינור מערכת החימום מתוכנן בזווית. מערכת הסרת מוצרי הבעירה פועלת על פי עקרון הטיוטה הטבעית. לשם כך מותקנת ארובה, שגובהה צריך להיות לפחות 4 מטר..

מכשירים לא נדיפים זקוקים לאספקת אוויר קבועה מכיוון שהם מצוידים בתא בעירה פתוח. המשמעות היא שצריך לאוורר את החדר באופן קבוע. אך כמובן, היתרון הבלתי מעורער של הדוד המעגל הכפול הזה הוא שחוסר החשמל אינו משפיע על פעולתו בשום צורה..

סוגי ציוד לדוד

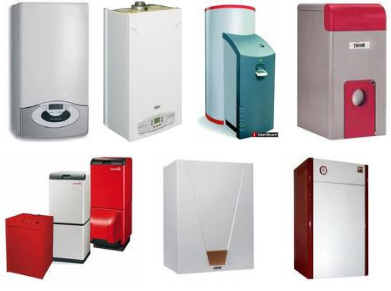

ציוד דוד מודרני מוצג במגוון גדול. יש לה לא רק יצרנים שונים, אלא גם הבדלים עיצוביים ופונקציונאליים משמעותיים. אם ניקח בחשבון מכשירי גז, אז הם כן

יתר על כן, כל אחד מהסוגים מכיל דגמים שונים. בהתאם למאפייני העיצוב, הם יכולים להיות:

אם הראשונים משמשים אך ורק לחימום הנחות, אז הפונקציונליות של השנייה מאפשרת הכנת מים חמים בכמות הנדרשת. יתר על כן, יכולת זו אינה משפיעה בשום אופן על חימום החדר..

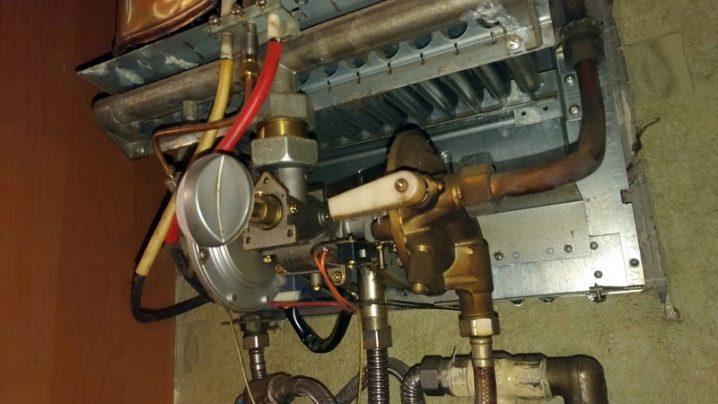

מכשיר מכשירי הגז

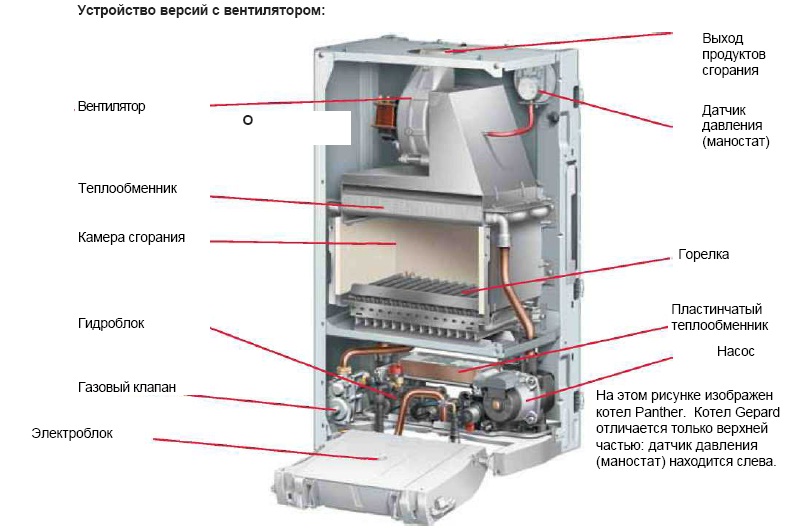

לכל דוודי החימום יש אותם רכיבים בסיסיים ושונים, ככלל, בפרטים. אם ניקח בחשבון את הציורים שלהם, אז כולם מורכבים מארז מבודד חום, שבתוכו יש:

באשר למבער, צורתו ועיצובו שונים עבור מכשירים הפועלים על סוגי דלק שונים. לדוגמה, בדגמי גז, זהו תא שבו נשרף דלק עם שחרור מוצרי חום וחמצון.

תפקידו העיקרי הוא לייצר את האנרגיה הנדרשת לחימום מנשא החום. מעל המבער ישנו מחליף חום – זהו מיכל עם נושא החום..

מוצרי בעירה העולים לאורך קירותיו מעבירים חום למים, המופץ לאחר מכן דרך הצינורות של מערכת החימום. במקרה זה, מוצרי הבעירה המתקררים נכנסים לארובה ומוסרים מבחוץ..

בהתאם למאפייני העיצוב של המכשיר להעברת חום, המכשירים נבדלים:

• עם כפול (צלחת)
• עם ביתרמי

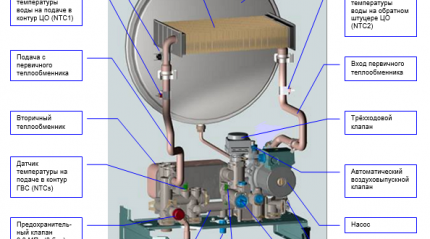

הבה נבחן את התכונות של כל אחת מהן. מחליף החום הכפול מורכב משניים. האחד מיועד למעגל החימום, הוא מורכב מצינורות וצלחות נחושת, שעל פניו מכוסה שכבת הגנה מיוחדת המגנה מפני קורוזיה. תפקידו העיקרי הוא העברת חום.

השני מכין DHW. הוא מורכב מצלחות, הן מעבירות חום לסביבה המחוממת. על עיצובו, הוא קיבל את השם צלחת.

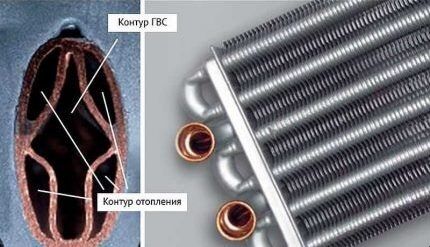

מכשיר להעברת חום דו -מימי הוא צינור בתוך צינור. יתר על כן, החלק הפנימי שלו משמש להכנת מים חמים, והחלק החיצוני משמש לחימום החדר..

אפשרות ההצתה ממלאת תפקיד משמעותי גם במכשירי גז. מכשיר זה אחראי לשריפת דלק. הצתה יכולה להיות משני סוגים:

במקרה זה, יש צורך לקחת בחשבון את זרימת האוויר לתא הבעירה. ישנן מספר אפשרויות. עבור אוויר פתוח מסופק מהחדר. בתאים סגורים ניתן להשתמש גם באוורור טבעי וגם בכפייה.

מבין המכשירים המשמשים בהכרח ברוב מכשירי הגז, נותר לשקול אוטומציה. הוא שולט בפעולה של כל יחידות המכשיר ובדגמים האחרונים מבוצע על מערכות מעבדים. זה מאפשר לך לשלוט על פעולת המכשיר על ידי הגדרת התוכנית הנדרשת, כל השאר מתבצע באופן אוטומטי.

רווחי ונוח

לאחר ששקלנו את עקרון הפעולה ואת ההתקן של דוודי גז במעגל כפול, נוכל להסיק מסקנה בנוגע ליישומם:

1. ראשית, הם מאפשרים לך לחסוך כסף ולהימנע מרכישת ציוד לחימום מים
2. שנית, גם אם המעגל המשני נכשל, הם יכולים לפעול במצב חימום, המאפשר להשתמש בהם בעונה הקרה
3. שלישית, החלפת מעגל זה תעלה פחות מתיקון יחידה דו -מימית דומה.

לכן השימוש בדוד גז במעגל כפול אינו נוח רק מבחינת הפונקציונליות שלו, אלא גם מועיל.

יתרונות וחסרונות

היתרונות של מערכות דו-מעגליות כוללות את הדברים הבאים:

1. יעילות דלק. מכיוון שהמתחרה במעגל הכפול הוא בדרך כלל השילוב “דוד אחד במעגל יחיד + BCS”, צריכת הגז הטבעי תהיה גבוהה יותר במקרה השני..
2. מידות קומפקטיות. בהתחשב בכך שחלק הארי של דוודים במעגל כפול משמש בגרסה צמודה לקיר, מסתבר שניתן לאתר מערכות כאלה לא רק בחדרים האחוריים של בתים פרטיים, אלא גם במטבחים רגילים של דירות קטנות, בהן הם יכולים תפוס מקום לא יותר מארון מטבח.
3. פתרון פשוט. במקרה של דוד במעגל כפול, אין צורך לרכוש ציוד נוסף ולחשוב על תאימותו. דוד, דוד מים מיידי ומשאבת זרימה כבר משולבים במכשיר אחד. והכל אוטומטי!

עם זאת, אין דוודים אידיאליים, ישנם גם חסרונות:

1. חוסר אפשרות לפעולה בו זמנית של שני מעגלים. כאשר המים החמים מופעלים, מערכת החימום נחסמת על ידי שסתום. לכן צריכת מים חמים גדולה יכולה להוביל לירידה בטמפרטורת החדר..
2. דוודים צמודים לקיר, במיוחד קומפקטיים עם מבער קטן, לא תמיד יכולים לחמם מים לטמפרטורה הנדרשת, תוך שמירה על ראש חזק. הטמפרטורה בנקודות שונות של ההמראה עשויה להשתנות – ככל שהברז רחוק יותר מהדוד, המים יהיו קרים יותר בעת הפתיחה בו זמנית בכל הנקודות.
3. מעגל הלמלרי המשני רגיש למדי לאיכות המים הזורמים. זה דורש ניקיון קבוע עם כימיקלים או התקנה של מרכך מיוחד למים קשים..

סוגיית העלות נבחנת במכוון בנפרד, מכיוון שהיא גם מינוס וגם פלוס. עלות כל דוד בעל מעגל כפול תמיד תהיה גבוהה יותר מאשר דוד אחד במעגל יחיד. אבל אם נשווה אותו לדוד שאליו מחובר דוד חימום עקיף, אז המעגל הכפול ייצא כבר זול יותר.

מחיר

שוק דוודי הגז במעגל כפול הוא נרחב מאוד, אולם יש כאן גם שחקני מפתח, שמוצריהם ידועים ואמינים..

הסימן המסחרי של Ferroli נפוץ בקרב היצרנים האיטלקים. הדגם הממוצע Fortuna Pro ברוסיה עולה בין 23 ל -30 אלף רובל, בהתאם ליכולת ולמפיץ באזור.

הדוודים הגרמניים Vaillant נהנים מפופולריות ראויה בקרב הצרכנים

מפעלים כמו Vaillant ו- Viessman מבטיחים איכות גרמנית. דגם Vaillant TurboFit בעל 24 כ”ס יעלה 40-45 אלף רובל, ויסמן ויטופנד מעט זול יותר – כ -35 אלף רובל עם אותו הספק.

המוצרים של חברת Protherm הסלובקית פופולריים לא פחות. המחיר של יגואר 24 קילוואט נע סביב 30 אלף רובל.

המגוון העצום של ציוד הדוודים בשוק מאלץ אותך לגשת בזהירות לבחירה. לאחר עריכת הפרויקט וקביעת פרמטרי ההספק, המשך לבחירת הדגם. שימו לב לא לאמירות רועשות, אלא למאפיינים בפועל – החומר של מחליף החום, העוצמה של משאבת המחזור, נוכחות של טיוטה מאולצת מתא הבעירה. ניתן לבדוק את המילוי האלקטרוני רק על ידי פעולה, לכן דורשים שקיפות של חובות האחריות. ניגש לבחירה בזהירות, ותן לה להיות חם בביתך.

איך קונים מחליף חום לדוד?

כדי להזמין מחליף חום, עליך לדעת את שם הציוד, סימן המסחר, כוח הדוד וגרסתו: תא בעירה סגור או פתוח. אם מודל זה אינו ידוע למומחים שלנו, יהיה עליך לציין את אורך חלק העבודה של מחליף חום הדוד ואת מפרט החיבור שלו..

אתה צריך לקנות מחליף חום לדוד, לנקות או לשטוף את מחליף חום הדוד, אנו לשירותך, ללא קשר למיקום בשטח אוקראינה. אם יש לך קשיים בקביעת טווח הדגמים של הדוד – צלם את מחליף החום עם המידות ושלח אותו לכתובת המייל של החברה.

כיצד תוכל להשפיע על הארכת חייו של מחליף החום?

הגורם הראשון והעיקרי המשפיע על חייו של מחליף החום הוא איכות המים, המשפיעה על מחליף החום בדרכים שונות, בהתאם לעיצובו. המכשיר של מחליף חום דו -מימי מניח חיי שירות קצרים בעת שימוש במוביל חום עם רמות גבוהות של סידן, מגנזיום ואלמנטים כימיים אחרים ללא מסננים נוספים לטיפול במים..

טמפרטורות חימום גבוהות עם קצב העברת חום נמוך מביאות להצטברות של מלחי קשיות וקשקשים.

בדודים בעלי מעגל ראשוני ומשני, מתחמם תחילה אמצעי החימום של מעגל החימום, מה שתורם להעברת חום למחליף החום המשני, קצב חילופי חום גבוה והעברת חום רכה יותר משפיעה על פחות התצהיר של חלקיקים זרים על מחליפי החום של שני המעגלים.

הגורם השני להארכת חיי השירות של מחליפי החום הוא שטיפה בזמן של מחליף החום ותחזוקת הדוד, בו יוכל מומחה לקבוע את מידת הזיהום של מחליף החום ולתקן ולנקות את מחליף החום על זמן על ידי שטיפת מחליף החום ללא עלויות נוספות לרכישת חדש..

בטכנולוגיות מודרניות, בעת השלמת דוודים, ניתן להשתמש במחליפי חום מנחושת, פלדה, אלומיניום וברזל יצוק. מחליפי חום גז של דוודים צירים עשויים רק מנחושת, זה חל על אלה הראשוניים והביתרמיים, מחליפי החום המשניים הם נירוסטה.

התכונות החיוביות של מחליפי חום מנחושת הן שהן קומפקטיות, עמידות בפני קורוזיה, גודלם הקטן יחסית מאפשר להתקין בדודי צירים בגודל קטן. מחליפי חום מנחושת במידותיהם הקטנות יכולים להעביר יותר חום מאשר פלדה וברזל יצוק בשל גודלם.

מחליף חום משני – סוגים וחומרים

מחליף חום משני לדוד גז הוא חלק בלתי נפרד מכל יחידות המעגל הכפול. למעגל DHW יכול להיות קצב ייצור מים חמים שונה, בהתאם לעוצמת מכשיר החימום..

הבחירה של מחליף חום משני לדוד גז צריכה להיות בזהירות, כך שהוא יכול לעבוד ללא הפרעות לאורך זמן..

אם ברז המים סגור, נוזל הקירור נכנס למעגל החימום הראשי. עקרון הפעולה של מחליף החום המשני הוא כדלקמן: כאשר ברז המים החמים נפתח, השסתום התלת כיווני מנתב את זרימת נושאת החום מהמעגל הראשי למעגל המשני; מים קרים מתחילים לזרום פנימה ומתערבבים עם הנוזל המחומם, ואז יוצאים מים חמים מהברז.

מחליפי חום משניים עשויים מ:

• נְחוֹשֶׁת;
• פלדה מבנית.

למחליף חום הנחושת יש את היתרונות הבאים:

• חיי שירות ארוכים;
• מוליכות תרמית מעולה;
• רגישות נמוכה לקורוזיה.

החיסרון הוא המחיר היקר שלה..

מחליפי חום פלדה נפוצים יותר מכיוון שיש להם את היתרונות הבאים:

• מוליכות תרמית מספקת;
• עלות זולה.

החיסרון הוא הרגישות של מוצר הפלדה לתהליכים מאכלים. עם זאת, במקרה זה, עליך לשים לב לאיכות החומר. יצרני דוד גז מוכרים מייצרים מחליפי חום מפלדה מבנית באיכות גבוהה עם ציפוי נגד קורוזיה. מעגלים כאלה יכולים להימשך מספיק זמן ללא שבירה..

הערה! מחליף החום המשני נוטה יותר להיסתם במצבורי מלח בשל טמפרטורת החימום הנמוכה של 30-60 ° C. כדי למנוע התרחשות של חסימות תכופות והארכת חיי הפעולה של המעגל, חובה לשים מסנן על כניסת המים הקרים..

סוגים של מחליפי חום משניים

בעת בחירת דוד גז בעל מעגל כפול, חשוב לשים לב למאפייני העיצוב של המעגלים. הם משני סוגים:

• lamellar;
• פגז וצינור.

סוגים של צלחות ופגז וצינור משמשים בעיצוב נפרד של מחליפי חום.

בנוסף לזה הנפרד, ישנו מחליף חום דו -מימי, מה שמרמז על מכשיר משולב של מים ומעגלי חימום..

קווי מתאר למלאריים

מחליף חום הצלחת מורכב מכמה לוחות מתכת עם מעברים מוחצנים. הם נאספים בתמונת מראה ליצירת תעלות מבודדות לתנועת נוזלים. הלוחות מיוצרים על ידי החתמת מתכת בעובי של 1 מ”מ. התעלות הן בדרך כלל משולשים דו -צדדיים עם זוויות בגדלים שונים. ככל שהזווית חדה יותר, המים זזים מהר יותר. ככל שהוא מטומטם יותר כך זרימת הדם איטית יותר..

על פי תוכנית התנועה התקשורתית, הלוחות הינם מרובי-מעבר וחד-מעבר. בגרסה הראשונה, נוזל הקירור יכול לשנות כיוון מספר פעמים, מה שמאפשר לייצר יעילות גבוהה מספיק. במקרה השני, כיוון התנועה של הנוזלים אינו משתנה..

על פי שיטת החיבור, מחליפי חום הצלחת ניתנים לקיפול וללחמה. קווי מתאר צלחת ניתנים להסרה משולבים באמצעות אטמי גומי אלסטיים. כדי להבטיח את אטימות הערוצים, יש צורך להדק אותם בעזרת קשרי מתכת. העיצוב כולל שני לוחות מאסיביים – קבועים ונעים.

בראשון קבועים מוטות, שעליהם נמתחים הלוחות. ככל שיש יותר, כך נוצר יותר חום. הצלחת הנעת מותקנת אחרונה. אגוזים מונחים על הקשרים ומהדקים עד שהן מהודקות. היתרון בקווי מתאר של צלחות מתקפלות הוא בכך שניתן לפרק, לנקות או להסיר אלמנטים מיותרים.

החיסרון הוא הרבה משקל וגודל..

מחליפי חום מולחמים מולחמים מצלחות באווירת ארגון – הדבר מונע קורוזיה באזורי הריתוך. קווי מתאר אלה אינם מפורקים, ולכן קשה יותר לנקותם ממתארים מתקפלים. היתרון שלהם הוא גודל קומפקטי יותר ומשקל קל יחסית..

מעטפת וצינור

מעגלי מעטפת וצינור הם פשוטים יותר בעיצובם, אך פחות יעילים, ולכן הם נעשים גדולים יותר. בשל צריכת החומרים המשמעותית, דוודי גז ביתיים מצוידים במחליפי חום כאלה פחות ופחות. אבל העיצוב של מעגלי פגז וצינור הוא אמין יותר ויכול לעמוד בעומסים רציניים במהלך הפעולה. לכן, הם מצוידים בעיקר ביחידות תעשייתיות..

מחליפי חום אלו הם צינור בו מונחים צינורות קטנים רבים. מים מחוממים נעים לאורכם, המסופקים לאחר מכן לברזים.

הערה! היעילות של מחליפי חום פגז וצינור נמוכה מזו של עמיתי צלחות.

הסוגים העיקריים של דודי חימום במעגל כפול

תכונות עיצוב המערכת של גז דו-מעגלי גז מתחלקים לשני סוגים:

1. ציוד קיר.
2. יחידת רצפה.

באשר לחלוקה נוספת של דוודים לתת -מינים, ישנם דגמים עם:

1. תא בעירה סגור.
2. תא בעירה פתוח.

הגרסה המותקנת על הקיר של המוצר מיועדת לחימום חדרים, שטחו מגיע למקסימום של 200 מ ‘2. הם קומפקטיים בגודלם וניתן למקם בכל חדר בבית..

דגמים צמודים לקיר המצוידים במצלמה פתוחה הם נדירים למדי בשימוש ביתי. עלות יחידה כזו נמוכה למדי, בעוד שהציוד נשאר בלתי נדיף. אלה הקריטריונים העיקריים לבחירת התקנות בעלות עיצוב דומה..

עיצוב אופנתי ופונקציונאלי מסופקים על ידי האפשרויות עם תא סגור.

כמו כן, ההתקנה נשארת רגישה מאוד לאיכות המים, מכיוון שכל התהליכים מתרחשים בצינורות דקים, אשר נכשלים במהירות כאשר איכות נוזל הברז נמוכה..

דודי קומה משמשים לחימום חדרים גדולים בגודל של יותר מ- 200 מ ‘2. עיצוב של מתקן עם תא בעירה פתוח דורש ציוד בחדר נפרד, מה שנקרא חדר הדוודים. מחליף החום בדגמים כאלה עשוי מברזל יצוק. לחומר זה תכונות תרמיות מצוינות, הוא עמיד, עמיד בפני קורוזיה, עמיד בפעולה.

סוג קיר

היתרון בדוד ציר הוא קלות ההתקנה, היכולת להתקין אותו בחדר בו הוא ישמש. קומפקטי בהשוואה לסוג הרצפה.

חסרונות:

• יעילות נמוכה;
• חימום בית קטן, שטח של שטח קטן.

סוג הרצפה

הנוף פועל על בסיס שניים באחד. עוזר לספק חימום חלל, אספקת מים חמים. שני המעגלים אינם תלויים זה בזה. ישנם דגמים עם מצב “חורף-קיץ” מובנה.

חסרונות:

• שטח גדול להתקנת ציוד;
• התקנה מורכבת.



יְסוֹדִי

קטגוריה זו של מכשירים משמשת להעברת אנרגיה תרמית ישירות לתא הבעירה של הדלק..

תשומת הלב! מחליפי חום ראשוניים מופעלים בתנאים קשים מאוד, ולכן הם חייבים להיות עשויים מחומרים איכותיים מאוד..

חומר ייצור

מחליף החום לדוד עשוי מחומרים עמידים המוליכים חום היטב, אינם מועדים לקורוזיה ועמידים מספיק בלחץ. מכיוון שאתה צריך לקחת בחשבון את עלות החומר, הבחירה היא קטנה.

פְּלָדָה

מחליף חום פלדה זול יותר במחיר, אך פחות עמיד

זהו החומר הנגיש ביותר. הפלדה חזקה מאוד, אך מתאימה לעיבוד. המחיר לא גבוה. היתרון באפשרות זו הוא עמידות בפני טמפרטורות גבוהות. הפלדה רקיעה ואינה נסדקת בעת חימום, אינה מתעוותת גם באזורים במגע עם המבער.

מחליף חום פלדה לדוד מוצק או דוד גז מועד לקורוזיה. למים בתוך הצינורות ומוצרי הבעירה בתא הדוד יש השפעה הרסנית על החומר. זה משפיע על עמידות. דגם הפלדה שוקל הרבה, הדבר מוביל לצריכת דלק נוספת לחימום האלמנט עצמו.

מחליף חום נירוסטה עמיד בפני קורוזיה ועמיד לפחות 50 שנה.

ברזל יצוק

החומר עמיד הרבה יותר בפני קורוזיה מאשר פלדה, הוא אינו מפחד מחלודה ומהפעולה של חומצה אנהידרידים. חיי השירות מגיעים ל -50 שנה. עם זאת, ברזל יצוק הוא סגסוגת שבירה ויכולה להיסדק בהשפעת הטמפרטורה. כדי להימנע מנזק, יש לשטוף את מחליף החום הצינורי מברזל יצוק: אם משתמשים במים רגילים, אז פעם בשנה; אם נוגדי הקפאה – אז אחת לשנתיים; אם נוזל מזוקק – אחת לארבע שנים.

המשקל של אלמנט הברזל היצוק גדול עוד יותר, כך שצריך להשקיע יותר דלק וזמן בחימום.

נְחוֹשֶׁת

נחושת היא מתכת אצילה שאינה מתאכלת מכל סוג שהוא. הוא אינרטי מבחינה כימית, הוא סובל היטב את הלחץ. נחושת מוליכה חום טוב יותר, ולכן נדרש פחות דלק לחימום האלמנט עצמו והנוזל הזורם. משקל דגם הנחושת קטן, המידות קומפקטיות עם משטח עבודה מפותח מאוד.

החיסרון הוא המחיר הגבוה. כמו כן, מחליף חום הנחושת רגיש מדי לטמפרטורות גבוהות. נמצא לעתים קרובות יותר בדודים של יצרנים זרים.

יתרונות וחסרונות של יחידות חימום עם תנורים סגורים

דודי גז במעגל כפול (טורבו) סגורים מתאימים לחימום קוטג’ים פרטיים, דירות ומשרדים קטנים. ליחידות כאלה מספר יתרונות על פני דגמים המצוידים בתיבת אש פתוחה (אטמוספרית):

• אין לצרוך חמצן מהחדר בו הם נמצאים;
• בעלי צריכת דלק חסכונית;
• אין צורך לצייד חדר בעירה;
• אין צורך בארובה מן המניין.

החסרונות של דודי גז במעגל כפול מסוג סגור כוללים:

• תלות מוחלטת בחשמל;
• עלות גבוהה יותר.

קריטריונים לבחירת דוד גז במעגל כפול-http://oteple.com/kriterii-vybora-dvuxkonturnogo-gazovogo-kotla/ למד על תוכניות הצנרת הבסיסיות לדודי גז רצפתיים.

השוואת יחידות עם תאי בעירה פתוחים וסגורים

בהשוואה לדודי אטמוספירה, קל יותר להתקין אותם עם טורבו, לדוגמה, ניתן להציב דגמים צמודים לקיר אפילו במטבח או בחדר אמבטיה קטן. כדי להסיר את מוצרי הבעירה, מספיק ליחידות מסוג סגור להתקין ארובה קואקסיאלית, המבצעת שתי פונקציות בבת אחת: היא מוציאה את האוויר הדרוש לתהליך הבעירה מהרחוב, ואז מסירה בכוח את העשן שם. לפיכך, חדירת פחמן חד חמצני לדירה אינה נכללת..

התקנת דוד גז עם תנור פתוח היא התחייבות מטרידה ויקרה יותר, שכן היא דורשת הקצאת חדר תנור מיוחד עם אוורור טוב, המצויד בהתאם לתקני בטיחות אש. תזדקק גם למכשיר לארובה קלאסית ממוקמת אנכית מלאה.

ניתן להסיק כי יחידת המעגלים הכפולים בטורבו נוחה ובטוחה יותר כאשר משתמשים בה באזור מגורים. הביצועים של דוודי גז מסוג סגור הם מ -90%, והיעילות של דגמים עם תא אש פתוחה נמוכה יותר – מ -84% ל -91%.

מכשיר לדודי מעגל כפול עם תא בעירה סגור

עיצוב יחידת מעגל כפול עם תא אש סגור מכיל את האלמנטים העיקריים הבאים:

• גזיה;
• משאבת מחזור;
• שסתום תלת כיווני;
• מיכל הרחבה;
• מחליף חום למערכת החימום;
• מעגל DHW lamellar;
• ארובה קואקסיאלית.

דוודי גז מסוג מעגל כפול פועלים על פי העיקרון הבא:

• דרך הצינור החיצוני של הארובה הקואקסיאלית, אוויר לתהליך הבעירה נכנס למבער, שם הוא נשרף יחד עם הגז;
• החום מהמבער מחמם את מחליף החום ואת נושא החום שבו, ומשאבת המחזורית, בתורה, מזקקת את הנוזל דרך מערכת החימום;
• מים חמים מיוצרים באופן הבא: כאשר ברז המים החמים נפתח, השסתום התלת כיווני מכבה את מערכת החימום, שבגללו המים המחוממים במעגל הראשון מתחילים לזרום למעגל השני ומחממים אותו; כאשר מים קרים נכנסים למחליף חום DHW מהצינור, הם מתחממים ומשאירים את הברז כבר חם;
• מוצרי בעירת גז נאלצים לצאת דרך הצינור הפנימי של הארובה הקואקסיאלית באמצעות מאוורר מיוחד.

לאחר סגירת ברז המים, השסתום התלת כיווני מפנה שוב את אמצעי החימום למערכת החימום.

הצנרת של יחידת גז במעגל כפול כוללת את החיבורים הבאים:

• 1 – אספקת נוזל קירור למערכת החימום;
• 2 – יציאה של מים חמים מוכנים מהברז;
• 3 – גז;
• 4 – אספקת מים קרים מהצינור;
• 5 – שקע חימום (החזרה);

הערה! כדי להאריך את חיי השירות של מחליף החום המשני, מומלץ להתקין מערכת סינון על אספקת המים הקרים.

מהו מחליף חום דו -מימי?

מכשיר לחימום גז במעגל כפול במקום שני מעגלים יכול להיות מצויד במחליף חום ביתרמי אחד. הוא ממוקם מעל המבער ומורכב משני צינורות, אחד מהם ממוקם בשני – צינור ה- DHW ממוקם בתוך צינור החימום. זרימת נושאת החום והמים החמים זורמים לאורך הדרך. עיצוב זה מבטל את הצורך במעגל למינרי ומגדיל את יעילות היחידה..

הערה! החיסרון של מחליף חום ביתרמי הוא היווצרות אבנית על קירות הצינורות, וכתוצאה מכך היא מתפרקת מהר יותר..

עבודת המעגל הביתרמי מתבצעת כדלקמן:

• מבער הגז מחמם את מדיום החימום הזורם בצינור החיצוני לערך שנקבע; כאשר הטמפרטורה הנדרשת מושגת, המבער נכבה;
• כאשר ברז המים החמים נפתח, זרימת הנוזל בצינור החיצוני נעצרת, ונוזל הקירור מתחיל לנוע ברכיב הפנימי, ובכך מחמם את המים המגיעים מצינור אספקת המים הקרים; המבער פועל ללא הרף;
• לאחר סגירת ברז המים החמים נוזל הקירור חוזר למעגל החימום.

כאשר מחממים מים עבור מים חמים

כאשר ברז מים חמים נפתח אי שם בבית, מחליף חום שני מופעל בדוד בעל מעגל כפול. הבה נבחן כיצד פועל דוד במעגל כפול בעת חימום מים:

• כאשר אתה פותח ברז מים חמים, חיישן הזרימה מופעל. על אותו, לוח הבקרה מחליף את שסתום התלת כיוון, ומכוון את זרימת נוזל הקירור המחומם למחליף החום המשני. בזמן שברז המים החמים פתוח, שסתום התלת כיווני נמצא במצב זה, משאבת הסירקולציה מניעה נפח קטן של נוזל הקירור סביב המעגל שנוצר. הוא מעביר חום, מעביר אותו למחליף חום משני.
• בהדרגה מחמם החום המשני מתחמם, והמים שעוברים בו מתחממים. לאחר דקה או שתיים הוא מגיע לטמפרטורה שנקבעה. הטמפרטורה שנקבעה מראש נשמרת על ידי וויסות גובה הלהבה במבער. ככל שיותר מיקומים החימום יהיה יציב יותר.



  עם מחליף חום כפול

• כאשר הברז נסגר, השסתום התלת כיווני מתהפך לאחור כדי לנתק את מחליף החום המשני. כל החום חוזר למערכת החימום.
• במחליף החום המשני, זרימת המים מפסיקה מיד לאחר סגירת הברז, אך אין סכנת רתיחה – הרי החימום הוא משני וטמפרטורת החימום המרבית היא לא יותר מ 80 ° C, מה שברור שאינו מספיק לרתיחה.

אלגוריתם הפעולה פשוט ולא מסובך, אם כי המכשיר עצמו של דודי מעגלים כפולים בהחלט מורכב יותר (והם יקרים יותר) מאשר דוודים במעגל יחיד. אבל הם גם מספקים נוחות גדולה מאין כמוה..

שסתום תלת כיווני Navien 13-40 30015423A

מצב קיץ

מכיוון שהחימום לא אמור לפעול בתקופה החמה, ויש צורך מאוד בחימום המים, מצב קיץ מסופק בדודים מודרניים במעגל כפול. הציוד מועבר אליו בלחיצת כפתור. במקרה זה, השסתום התלת כיווני מנתק את קו החימום והמחזור מתרחש בלולאה סגורה בתוך הדוד..

לוח השלט הרחוק לדוד הגז מאפשר לך לבצע את כל ההתאמות הנדרשות

כיצד פועל דוד חשמלי כפול לחימום מים בלבד? פעולתו של דוד מעגל כפול במצב קיץ שונה בכך שאספקת גז והצתה של מבערים מתרחשים בעת פתיחת ברז המים החמים. האות למודול הבקרה מגיע מחיישן הזרימה. אם הזרימה מספיקה (בדרך כלל 2.5 ליטר לדקה), ניתנת פקודה לאספקת גז למבער ולהצית אותו. קצב זרימת הגז מוסדר בהתאם לטמפרטורת ה- DHW שנקבעה.

לאחר שזרימת המים החמים מפסיקה, הגז נכבה והמבער נכבה. משאבת הדם פועלת לזמן מה (מצב לאחר מחזור). זה הכרחי כדי שנוזל הקירור לא רותח (ולא נוצר אבנית).

כפי שעולה מעיקרון הפעולה של דוד גז במעגל כפול, בעת חימום מים לאספקת מים חמים, נוזל הקירור במערכת החימום אינו מתחמם. רבים רואים בכך חיסרון וחוששים להקפיא. במציאות, אף אחד לא שם לב ל”הפסקות החשמל “הללו. גם אם אתה צריך לשפוך אמבט של מים חמים, זה ייקח לפחות 20 דקות, אפילו 30 דקות. במהלך הזמן הזה לא יקרה לרדיאטורים – האינרציה התרמית של המערכת גבוהה מדי. אפילו עם כמות קטנה של נוזל קירור, “השבתה” כזו אינה נראית לעין.

מכשיר לדוד לטיפול בשני מעגלים

מחולל חום גז במעגל כפול שונה מאנלוגי במעגל יחיד בכך שבמקום מחליף חום אחד, יש לו שניים, הם נקראים במינוח הטכני ראשוני ומשני.

הראשון, כלומר מחליף חום ראשי, הממוקם ישירות באזור הבעירה של הלהבה. משימתה היא לחמם את נוזל הקירור לתפקוד רשת החימום. מחליף החום המשני אחראי לתפעול של מים חמים.

הפעלה יציבה של החימום אפשרית תוך עבודה מתואמת של כל מרכיביה. מידע על היחידות הפונקציונליות העיקריות יעזור לך להבין את עקרון הפעולה של הציוד

העיצוב של כל יחידה דו-מעגלית כולל את האלמנטים הסטנדרטיים הבאים:

• תא בעירה עם בלוק מבער;
• מחליפי חום;
• מכשירי בקרה והגנה על ציוד.

כדי להבין את התכונות של המכשיר של דוודי גז ממגוון מעגלים כפולים, נתעכב בפירוט על כל אחד מהאלמנטים המבניים שלו..

סוגי מבערי גז לדודי מעגל כפול

מבער דוד הגז אחראי לייצר מספיק חום על מנת שמעגל החימום ומים אספקת מים חמים יתפקד. אנרגיה תרמית מתקבלת על ידי שריפת דלק. המבער ממוקם בתא בעירה, שלתוכו, בנוסף לגז, מוזרק אוויר. הוא נחוץ לתהליך הבעירה.

בהתאם לתנאי ההפעלה, ניתן לסווג את המבערים לסוגים הבאים:

• מבער ברמה אחת. יחידה עם מבער כזה יכולה לפעול בשני מצבים בלבד – “עצור” ו”התחל “. דוודים כאלה, למרות יעילותם הנמוכה וחיי השירות המופחתים, פופולריים בשל פשטות העיצוב והעלות הנמוכה שלהם..
• מבער סיפון כפול. דוד עם מבער כזה יכול לפעול בעוצמה מלאה וחצי. יתרונותיו ניכרים בעונה החמה, כאשר אין צורך להפעיל את המכשיר במלוא העוצמה כדי לחמם מים לא קרים מדי..
• מבער מווסת. מערכת דוד אינטליגנטית עם מבער דומה מאפשרת הגדרה והתאמת הכוח. דוד כזה מאופיין בחיי שירות ויעילות גבוהים, אך יחד עם זאת הוא עולה בסדר גודל גבוה יותר מיחידות בעלות מבערים חד-מפלסיים ודוריים..

מבערים מחולקים לעיצובים פתוחים וסגורים. כאשר המבער פתוח, האוויר הדרוש לשריפת דלק מגיע ישירות מהחדר בו נמצא הדוד. ארובה נדרשת להסרת מוצרי בעירה, אשר חייבים לספק טיוטה טבעית מספקת.

יחידות חימום אטמוספרי מצוידות בדרך כלל בצינור מתכת רגיל, טורבינות עם ארובה קואקסיאלית. בהתאם לתנאים הטכניים של החדר, תעלת העשן ממוקמת אנכית או בנויה בזווית. אפשרויות פינה מובאות דרך הקיר לרחוב או מחוברות לארובה ציבורית.

מבער גז הוא המרכיב העיקרי של דוד גז במעגל כפול, הוא אחראי לשריפת דלק וקבלת אנרגיית חום בכמות הנדרשת

דודי טורבינות מצוידים בתאי בעירה סגורים, שאליהם האוויר אינו יכול להיכנס באופן ספונטני. הם בטוחים ואמינים יותר לתפעול, אך יקרים יותר וקשים יותר לעבודה. דוודים עם מבערים סגורים, בנוסף לארובה, זקוקים לתעלה שדרכה מסופק החמצן הדרוש לשריפה לתא..

לכן, דוודי טורבינה מצוידים בצינורות קואקסיאליים, כי בנוסף לחילוץ עשן, הם גם שואבים זרימת אוויר צח מהרחוב. זה קורה כי לפעולה רגילה שתי ארובות קואקסיאליות מחוברות לתא בעירה סגור. בנוסף, המבנה כולו מתווסף לצינור אספקת אוויר..

כל דגמי דוודים כאלה מצוידים במאווררים המבטיחים תנועת עשן, מערכות הגנה מרובות רמות ואוטומציה. לצורך הפעלת המכשירים והמערכות המפורטים יש צורך בחשמל. החיסרון שלהם נחשב לתנודתיות, מה שמגדיל את עלויות התפעול..

סוגים של מחליפי חום ליחידות גז

אם נשרף דלק בעזרת מבער על מנת להשיג חום, מחליף החום מבטיח כי חום זה יתקבל לצורך העברה נוספת למים. כפי שכבר צוין, מחליפי חום ראשוניים ומשניים קיימים בעיצוב המעגל הכפול..

מחליף החום העיקרי ממוקם ישירות מעל המבער והוא צינור סנפיר נחש. תחת פעולת הלהבה, המים במחליף החום מתחממים ונעים דרך השסתום התלת כיווני הלאה אל תוך חלוקת מערכת החימום..

מחליף החום המשני הוא מערכת של לוחות גלי, המורכבים לגוש אחד עם שני זוגות חורים. לכל זוג חורים יש תפקיד משלו..

מים מאספקת המים זורמים דרך אחד הזוגות, ונוזל הקירור זורם דרך השני ונכנס למעגל החימום. מערכת דומה של מחליפי חום פלטה וצינורי נקראת כפולה.

מחליפי החום הראשוניים והמשניים משולבים למערכת אחת, שהפעולה הנכונה שלה מובטחת על ידי שסתום תלת כיווני מיוחד

ישנם התקני חימום בהם נעשה שימוש במחליף חום דו -מימי בעל תצורה מורכבת במקום מערכת כפולה. מחליף חום כזה עשוי נחושת; זהו צנרת הממוקמת אחת בתוך השנייה. נוזל הקירור נע לאורך הצינור החיצוני, ומים נעים לאורך הצינור הפנימי בכדי להבטיח את פעולתו של מים.

מחליף החום הביתרמי של מוביל החום ודוד המים מאופיין בתצורה מורכבת, כאשר צינור של מעגל אחד ממוקם בצינור של מעגל אחר

דוודים עם מחליף חום דו -עורמי קשים יותר לתפעול, שכן שני מחליפי החום מוצגים כיחידה אחת, מה שמקשה על הסרת האבנית. אבל התקני חימום כאלה מבוקשים, כיוון שהם שונים בממדים הכלליים הקטנים שלהם ובשיעור חימום המים הגבוה..

יחידת אוטומציה או שליטה בדוד

אוטומציה של הדוד אחראית לפעולה בטוחה ויציבה. הוא עוקב אחר טמפרטורת המים במרכיבי המים החמים, שומר על טמפרטורת נוזל הקירור בקווי אספקת החום. האוטומציה של דוד הגז אינה מאפשרת לתנור החימום לפעול במקרה של מצבים מסוכנים.

היחידה מפסיקה את פעולתה או אינה מופעלת במקרים כאלה:

• לחץ מופחת במערכת הגז;
• חוסר משיכה;
• היעדר או התחממות יתר קריטית של נוזל הקירור.

יחידת הבקרה השולטת בפעולה של התקני הגנה ואוטומציה של תהליכים מיוצגת על ידי קבוצת מתגים, מעגלים מיקרו או שילובם. בנוסף להבטחת בטיחות ובקרת הטמפרטורה, הוא עוקב אחר פעולת משאבת המחזור והמאוורר..

דודי גז מודרניים מובחנים בנוכחות שליטה חכמה, שבתוכנה יש דרכי פעולה שונות..

תכנון ותפעול הדוד

דוודי גז קונבנציונאליים לחימום דירה כוללים מחליף חום ובהתאם לכך שני מעגלים. המעגל הראשון נסגר עם מערכת החימום. מים אינם נכנסים למעגל השני (מעגל DHW) כאשר מערכת החימום פועלת. זה מוסדר על ידי שסתום מיוחד. כאשר ברז המים נפתח, גישת המים למערכת החימום נחסמת. לאחר מכן נוזל הקירור מסופק למעגל DHW ומחומם בעזרת נוזל הקירור של מחליף החום הראשון, החימום מתרחש במחליף החום השני. ואז המים הולכים לברז. עם השלמת מערכת DHW, השסתום עובר לאחור.

דודי הסעה

מערכות הסעת הסעה פולטות אדי מים, המופיעים כתוצאה משריפת דלק. מוצרי אדים ובעירה משתחררים לסביבה החיצונית. דודי עיבוי מסודרים בצורה שונה: אדי מים ומוצרי בעירה מועברים דרך מחליף חום, שבו האדים נשארים בצורת עיבוי עם שחרור האנרגיה התרמית הזמינה..

לדודי הסעה יש מספר יתרונות. אחד מהם הוא שחרור אדים, כי השימוש בו (ליתר דיוק, עיבוי) מאיים עם הופעת קורוזיה. זה מאפשר לך לחסוך בחומרים יקרים עם תכונות נגד קורוזיה, מה שמוריד את עלות המכשיר. היתרונות כוללים גם את התפוקה של מוצר הבעירה מתחת לטיוטה הטבעית של הארובה.

דודי עיבוי

דודי עיבוי מובחנים באופן חיובי ביכולתם לחסוך באנרגיה באמצעות חום קיטור. אבל כאן יש צורך למלא כמה תנאים. העובדה היא כי נוצר עיבוי במחליף החום בטמפרטורה נמוכה, שבגללו נוזל הקירור חייב להתקרר מספיק כאשר הוא נכנס. דוד הגז המעגל הכפול פועל באופן שיבטיח את מידת החימום הנדרשת. בכך הוא נעזר ברדיאטורים די גדולים, שהם יקרים יותר..

ראוי לציין כי ניתן להשיג דוודים עם. הסעה יכולה להיות פתוחה וסגורה כאחד, השונים גם מעיבוי, העושים שימוש בסוג בעירה סגור. אתה יכול למצוא אפשרויות נהדרות של יצרנים גלובליים. דודי חימום צ’כיים פופולריים במיוחד, שהוכיחו את עצמם מהצד הטוב ביותר..

המכשיר של דוודים עם מעגל כפול

מכשיר דוד הגז מורכב מכמה חלקים. אז דוודים שונים באותה מהירות יכולים לחמם חדר קטן או גדול. הם גם שונים בצריכת האנרגיה. ממה מורכב הדוד ולמה מיועדים מרכיביו יתואר בפירוט להלן..

בקיץ לא יהיו איתו בעיות. ניתן לבטל את אחד המעגלים בכל עת כך שהוא לא יפעל במהלך פרק זמן שבו אין בו צורך. החיבור אינו שונה מאוד מהחיבור במעגל יחיד. ההבדל הוא שאתה צריך לחבר שסתום תלת-כיווני במקום דו-כיווני וחד-כיווני.

אוטומציה

לאוטומציה, בנוסף לפונקציות לחיסכון באנרגיה, יש מספר מאפיינים חיוביים:

• חוסר התחממות יתר;
• חיי שירות מוגברים;
• הקטנת הסיכוי לפיצוץ גז;
• חיסכון בחשמל;
• אוטומציה של היחידה;
• מחזור עבודה קצר;
• כיבוי במקרה של מצבים בלתי צפויים.

מַבעֵר

המבער הוא הבסיס לחימום מים. הוא שורף דלק ובכך מייצר חום. בעת בחירת מבער לדוד גז במעגל כפול, שימו לב למאפיינים הבאים:

• יעילות – עד כמה הגז נשרף ביעילות;
• רעילות נמוכה;
• יכולת ההפעלה של חיישן החום;
• פעולה שקטה.

ארובה קואקסיאלית

הארובה נחוצה להסרת מוצרי בעירה, בעיקר פחמן דו חמצני מהדוד. ביצועי ארובה גרועים יכולים להוביל להצטברות פסולת בבית ולהרעלת פחמן חד חמצני..

ארובה קואקסיאלית היא שני צינורות בקטרים ​​שונים, אחד בתוך השני. בעוד צינור אחד בעזרת מאוורר מיוחד שואב את מוצרי הבעירה, השני, בעזרת אותו מאוורר, שואב אוויר בכמות הדרושה לביצוע השריפה. יציאת ארובה כזו יכולה להיות ישירות בקיר ולתפוס מעט מקום. ארובה כזו מונעת כניסת מוצרי בעירה לחדר, וגם משתמשת בחמצן אך ורק מחוץ לבניין..

מחליף חום

מחליף החום הוא המנגנון בו מחממים את מערכת חימום המים. למרות העובדה שהחום נפלט על ידי המבער, עקרון הפעולה מכוון לשמר ולהעביר חום למשאב חיצוני. בגסות, זהו מנגנון לחימום ואחסון חום המשתחרר מהבעירה..

משאבה מעגלית

מיועד להעברת חום אחידה. כדי להבהיר את זה, במערכות חימום קונבנציונאליות, טמפרטורת החדר גבוהה יותר במקור החום. כלומר, זה צריך להיות קר יותר בחדר האחורי מהדוד מאשר בחדרים הסמוכים. משאבה זו מעבירה את החום לאזורים הרחוקים ביותר, כך שכאשר היא חוזרת לוקח פחות זמן להתחמם ולהתחיל מחדש דרך הצינורות.

מיכל הרחבה

מכשיר נוסף זה לדוד זוהה ותוכנן תוך התחשבות בתכונות הפיזיות של הגופים המחוממים. המיכל מסופק כקיבולת מוגברת של מים, או יותר נכון החימום שלו. כל גוף פיזי עולה כאשר הוא מחומם, וכדי שהצינורות לא יתפוצצו עם כמות אנרגיה גדולה יותר, הומצא מיכל מים נפרד..

שסתום גז

נוכחות של שסתום גז היא תנאי הכרחי לחיבור המערכת לגז הראשי. הוא מסדיר את מידת אספקת הדלק, ומעגל האוטומציה שולט בו. במקרה של תקלות, אספקת הגז לדוד המעגל הכפול תיכבה מיידית.

מערכת אוטומציה

תכנית הוויסות האוטומטי של מצבי ההפעלה של יחידת חימום במעגל כפול היא מערכת חיישנים המנתחים את מצב הצמתים ונקודות החיבור לנתיבי הכניסה והיציאה, ומפעיל המייצר את אותות הבקרה הדרושים:

• חיישני טמפרטורה (על פי הקריאות שלהם, מבער מאופנן מוסדר);
• חיישני בלוק גז – מעקב אחר הלחץ בקו הדלק;
• חיישני אספקת חשמל – הפעלה וכיבוי של הדוד במקרה של הפסקת חשמל.
• כלים לאבחון עצמי.

מיכל הרחבה

בחימום המים מתחילים להתרחב במערכת החימום וכדי לפצות על הלחץ העודף מותקנים מיכלי הרחבה. לכל הדודים, ללא יוצא מן הכלל, יש אותם, אך הם עשויים להיות שונים בצורתם ובגודלם (בהתאם לעוצמת הדוד).

מיכל ההרחבה מורכב משלושה חלקים:

• מקום למי מערכת החימום;
• קְרוּם;
• שטח שאוב חנקן.

המיכל במהלך פעולת מערכת החימום, בשל הממברנה, מנטרל את שינויי הלחץ, ולכן, במהלך פעולת הדוד, הלחץ נשאר ללא שינוי..

מערכת ביתי

ההבדל העיקרי בין דוודים במעגל כפול הוא מערכת אספקת המים החמים (DHW). זה מאפשר לך לקבל מים חמים כמעט באופן מיידי. לשם כך, הדוד כולל מעגל מים שני משני, המורכב ממחליף חום צלחות, חיישן זרימת מים ושסתום תלת כיווני. החיישן הראשי השולט בהפעלת המעגל המשני הוא חיישן הזרימה. כאשר הברז נפתח, הוא שולח פקודה ללוח הבקרה, וזה, בתורו, לשסתום התלת כיווני, המנתק את אספקת המים למערכת החימום ומפנה אותו למחליף החום של צלחת ה- DHW. כתוצאה מכך, מים חמים, המחוממים במחליף החום הראשי, בעזרת משאבה מתחילים להסתובב במעגל “קטן” בתוך הדוד, העוברים דרך מחליף חום DHW ומחממים בו מים..

לַעֲקוֹף

הוא מחבר את הצנרת הישירה והחזרה של המעגל הראשי. על המעקף מותקן שסתום מעקף מתכוונן, שנפתח כאשר מתרחש לחץ קריטי וחלק מהמים זורמים מהצינור הישיר לצינור החוזר. השסתום מבטיח היעדר פטיש מים בעת הפעלת המשאבה ומגביל את המהירות המרבית של זרימת המים במערכת החימום.

לוח בקרה וחיישנים

לא משנה מה ההתקן של דוד גז, בהכרח יש לוח בקרה (בלוק). היא מאפשרת לך להגדיר את מצבי הדוד הדרושים, מנטרת ומנתחת מידע מחיישנים, ומבצעת שליטה אוטומטית על כל התהליכים במערכת. אין התאמות והגדרות בלוח עצמו, כל ההגדרות נעשות במפעל. הדבר היחיד שהמשתמש יכול לשנות הוא חיבור חיישן טמפרטורה חיצוני. אם אין חיישן, מערכת הבקרה מונחית על ידי טמפרטורת המים במערכת, וכשהוא מתקרר, מפעיל את הדוד..

אם החיישן מחובר, מערכת בקרת הדוד כבר תונחה על ידו. לחיבור מדחום חיצוני, המגשר מוסר על הלוח, וחוטי מכשיר הבקרה מחוברים במקום. ישנם חיישני קרום פשוטים הקובעים רק את הטמפרטורה המקסימלית והמינימלית בחדר. ישנם גם חיישנים אלקטרוניים מורכבים יותר, בהם ניתן לציין לא רק את הטמפרטורה, אלא גם את זמן ההדלקה והכיבוי של הדוד. לדוגמא, הדוד לא יפעל בזמן העבודה, אלא יופעל שעה לפני החזרה..

תפקוד תקין של הדוד, אמינותו תלויה במגוון חיישנים ומערכות בקרה כגון:

• חיישן לחץ גז במערכת;
• חיישן בקרת להבה;
• חיישן טיוטת גז פליטה;
• חיישן טמפרטורת מים במעגל ראשוני;
• חיישן טמפרטורת מים חירום של המעגל העיקרי;
• חיישן לחץ מים במערכת החימום;
• שסתום בטיחות למערכת החימום;
• חיישן זרימת מים.

הודות להם, הדוד יכול לפעול באופן עצמאי למשך עונה שלמה ללא הפרעות והתקלות..

למרבה הצער, בתהליך הפעולה מתעוררות בעיות שאינן קשורות לדוד עצמו, אלא נובעות מגורמים חיצוניים. לדוגמא, אם הגז נכבה בבית, הדוד יזהה אותו מיידית ויכבה. יהיה עליך להפעיל אותו מחדש באופן ידני על ידי הפעלת פקודות מיוחדות.

במקרה של טעויות או תאונות בהפעלת הדוד, הוא מפסיק מיד לפעול ונותן אות מותנה. בדגמים עם צג אלקטרוני מוצג קוד שגיאה בצורה של קבוצת מספרים או אותיות. במכשירים עם שליטה אנלוגית (מכנית), שגיאה מסומנת על ידי מצמוץ של מחוונים.

בדרכון של כל דוד יש טבלה עם קודי שגיאה, פענוח שלהם והנחיות כיצד לאפס (לחסל) תאונה. קל למצוא טבלאות כאלה באינטרנט, במיוחד מכיוון שקודי השגיאה כמעט לכל הדודים זהים..

דוד אחסון

הדוד הוא מיכל, בפנים יש צינור נחש אשר דרכו זורמים מים חמים. בהשוואה למחליף חום מסורתי, הנוזל סטטי, כל הזמן מקבל אנרגיית חום.

כאשר המים מבוזבזים, הנפח מתחדש כל הזמן. הטמפרטורה של מי הברז חלקה יותר, בסדר גודל גבוה יותר בהשוואה למחליפי חום צלחת.

כיצד פועל דוד חשמלי

אותה דרך לחימום מים עושה את זה אחרת. כשם שדודים בעלי יכולות שונות מחממים נפח מים מסוים בזמנים שונים, כך סוגים שונים של דוודים מחממים מים זורמים, מחממים את החדר ופולטים פחמן חד חמצני בדרכים שונות..

עם מחליף חום ביתרמי

מחליף חום דו -מימי דומה במבנהו לארובה קואקסיאלית. עיצוב זה אינו דורש שסתום תלת כיווני. יתרון ברור של תוכנית כזו הוא לא רק היעילות שלה, אלא גם גודלה הקטן..

חָשׁוּב! ישנו חיסרון עצום במים הנכנסים, שכן שסתום דו כיווני סביר יותר להיסתם כאשר הוא נחשף למים המכילים הרבה מלח. כלומר, אם המים כלורים מאוד, הסיכוי לחסימתם ויציאתם מהמערכת גבוה בהרבה מאשר במערכת תלת כיוונית. למרות שבאופן גס זהו רק עיכוב זמן, שכן יש צורך לנקות היטב את הצינורות מדי פעם, רצוי אחת לשישה חודשים..

עם תנור חימום

תנור חימום מיידי – חימום קבוע של מים במהלך השימוש. כדי לקבל מי ברז חמימים, עליך להמתין מספר שניות עד שהמים הקרים יתנקזו. תכנית כזו לא חוסכת זמן, אבל החיסכון בגז הוא עצום..

הערה! מים במערכת אספקת מים כזו מחוממים רק כאשר הם נחוצים לכך.

עם תנור חימום מיידי ודוד סטנדרטי

דוד ומחמם מיידי הם טנדם ייחודי. האחד נועד לחסוך באנרגיה ולחמם מים בזמן הנכון, השני מחמם את המים ללא הרף. מערכת כזו מתאימה רק כאשר מים חמים נדרשים כל הזמן. יש לה מעט יתרונות, ולכן היא מכסה עלויות כספיות משמעותיות..

העיקרון של חיבור דוד בעל מעגל כפול

התרשים לעיל מציג באופן מקובל את הדוד עצמו (פריט 1) ואת קו אספקת החשמל המחובר אליו (פריט 2) – רשת גז או כבל חשמל, אם מדובר ביחידה חשמלית..

כלבייה אחת סגורה בדוד פועלת אך ורק למערכת החימום – צינור אספקת נוזל קירור מחומם (פריט 3) יוצא מהיחידה, הנשלח למכשירי חילופי חום – רדיאטורים, קונווקטורים, חימום תת רצפתי, מסילות מגבות מחוממות וכו ‘. לאחר שיתוף בפוטנציאל האנרגיה שלו, נוזל הקירור חוזר לדוד דרך צינור ההחזרה (pos. 4).

המעגל השני הוא אספקת מים חמים לצרכים ביתיים. מלונה זו ניזונה כל הזמן, כלומר הדוד מחובר בצינור (פריט 5) לאספקת מים קרים. ביציאה הצינור (pos. 6), שדרכו מועברים המים המחוממים לנקודות צריכת המים.

הנתיבים יכולים להיות ביחסי פריסה הדוקים מאוד, אך הם אינם מצטלבים בשום מקום עם ה”תוכן “שלהם. כלומר, נוזל הקירור במערכת החימום והמים במערכת אספקת המים אינם מתערבבים, ואף עשויים לייצג חומרים שונים לחלוטין מבחינת הכימיה.

תרשים פעולת הדוד רק במצב חימום

החץ הצהוב מציג את זרימת הגז אל מבער הגז (פריט 1), שמעליו ממוקם מחליף החום הראשי (פריט 3). משאבת הסירקולציה (פריט 5) מבטיחה את תנועת נוזל הקירור דרך הצינורות מזרימת ההחזרה של מעגל החימום דרך מחליף החום – אל צינור האספקה ​​וחזרה למעגל (חיצים כחולים עם מעבר לאדום). תנועת נוזל הקירור דרך מחליף החום המשני (pos. 4) אינה מתרחשת. מה שנקרא “שסתום עדיפות” הוא מכשיר שסתום אלקטרומכני או שסתום תלת כיווני עם כונן סרוו (עמ ‘7), סוגר את “המעגל הקטן”, פותח את “הגדול”, כלומר דרך מעגל החימום. עם כל הרדיאטורים שלה, רצפות חמות, קונווקטורים וכו ‘NS..

בתרשים, בנוסף לרכיבים שהוזכרו, חלקים חשובים נוספים בעיצוב הדוד מסומנים גם במספרים: זוהי קבוצת בטיחות (פריט 9), הכוללת בדרך כלל מד לחץ, שסתום בטיחות ואוורור אוויר אוטומטי, ומיכל הרחבה (פריט 8). אגב, למרות שאלמנטים אלה הם חובה לכל מערכת חימום סגורה, ייתכן שהם אינם כלולים מבחינה מבנית במכשיר הדוד. כלומר, לרוב הם פשוט נרכשים בנפרד ו”חותכים “למערכת הכוללת.

שינויים במהלך הפעלת מים חמים

אם ברז המים החמים נפתח, אז החלו לזוז מים לאורך הצינור (חיצים כחולים), אליהם מגיבה מיד טורבינת חיישן הזרימה (עמ ‘6). האות מחיישן זה מעובד על ידי יחידת הבקרה, משם נשלחת פקודה לשסתום התלת-כיווני (pos. 7) לשינוי מיקום השסתומים. כעת המעגל “הקטן” פתוח והגדול “סגור”, כלומר נוזל הקירור זורם דרך מחליף החום המשני (עמ ‘4). שם, החום נלקח מנוזל הקירור ומועבר למים חמים, המגיעים לנקודת הצריכה הפתוחה. זרימת נוזל הקירור במערכת החימום מושעה לתקופה זו.

קריטריונים לבחירה

קודם כל, ההדיוט מתעניין ביעילות וכלכלה, מה שלצערי מוביל להתעלמות מעובדת השטח המחומם. סבירות גבוהה יותר שמכשירי חימום מהירים ומחירים נמוכים יכולים להכיל כמויות קטנות של חדרים מחוממים.

כדי לבסס אגרגט איכותי, יש לנתח את האינדיקטורים הבאים:

• כיכר;
• עלויות אנרגיה וכלכליות;
• אוטומציה של התהליך (כך שהמרכיב האנרגטי והפיננסי לא יגיע לשום מקום);
• עוצמת האנרגיה ואיכות הגז (במה בדיוק יפעל הדוד);
• מרכיב פיננסי של תפעול ותיקון.

חיבור דוד חשמלי כפול

הדוד בעל המעגל הכפול יכול להתבצע בגרסה עמידה על הרצפה או על הקיר. ההתקנה של יחידה צמודה לקיר קלה במקצת: אין צורך לאבזר לה מקום מיוחד, וכל החיבורים נעשים באותו אופן..

לפני התקנת דוד גז במעגל כפול, יש צורך להזמין את פיתוח הפרויקט ולתאם אותו עם נציגי שירותי פיקוח. לאחר אישור הפרויקט, העבודה מתבצעת ברצף הבא:

1. מיקום הדוד

   . התקנת מכשיר בעל מעגל כפול הקיר חייב להתבצע באמצעות מחברים מיוחדים, תוך התחשבות במשקל היחידה וחומר הקיר. על מנת להימנע מתאונות, יש צורך להבטיח את הקיבוע האמין ביותר על הקיר. התקנת דוד עומד על הרצפה מתבצעת על בסיס שהוכן ומחוזק בעבר;

2. התקנת מעגל חימום

   . כדי לחבר את מערכת החימום, יש צורך להשתמש בכניסות ותפוקות המתאימות של הדוד..

3. חיבור גז

   . החיבור של דוד גז כפול למערכת החשמל חייב להתבצע על ידי מומחה בעל הסובלנות הדרושה. תרשים החיבור כולל שסתום גז, מד ושסתום כיבוי תרמי.

4. התקנת מערכת הפליטה

   . לדוד בעל מעגל כפול יש בדרך כלל תא בעירה סגור, ולכן הגזים מוסרים דרך צינור קואקסיאלי. הוא מונח על השקע ומוציא לרחוב דרך חור בקיר הקרוב ביותר. תרשים ההתקנה של ארובה כזו והדרישות הבסיסיות לתחזוקה שלה ניתנות בהוראות הדוד;

5. חיווט חשמלי

   . רצוי מאוד לחבר את החלק החשמלי לשקע באמצעות מייצב מתח;

6. מילוי מים.

   מים או נוזל קירור מיוחד נשפכים לקו החימום של דוד במעגל כפול. אם משתמשים במים, יש לנקותם היטב. השימוש במים קשים מדי עלול להוביל לכישלון מוקדם של הקבוצה ההידראולית. למעגל DHW, עליך לחבר מים סניטריים בלחץ שנוצר על ידי ציוד מתאים, למשל, מצבר הידראולי;

7. התחלה ראשונה

   . יחידת גז כפולה היא מכשיר מורכב מבחינה טכנית, ולכן רק מהנדס בעל הכשרה מיוחדת יכול להגדיר אותו בצורה נכונה. יצרנים רבים מספקים אחריות על המוצרים שלהם רק אם ההתקנה וההזמנה בוצעו על ידי מתקינים מורשים..

הדוד הוא החלק החשוב ביותר במערכת חימום אוטונומית

לכן, יש להקדיש תשומת לב מיוחדת להתקנתו. חיבור נכון של דוד גז במעגל כפול הוא המפתח לפעילותו האמינה וללא בעיות לאורך כל חיי השירות שלו

שיטת התקנה

על פי שיטת ההתקנה, דוודי גז הם רצפתיים ותלויים על הקיר. מותקן על הקיר – יחידות קומפקטיות, בגודל של ארון מטבח קטן. הם אינם דורשים ציוד של חדר נפרד, ניתן להתקין אותם במטבח או בחדר מתאים אחר. ההספק המרבי של דוד גז צמוד לקיר הוא 30-35 קילוואט. בדרך כלל זה מספיק לחימום חדרים בשטח כולל של 250-350 מ”ר. M.

דודי גז רצפתיים הם חזקים יותר, בהתאמה, בעלי מידות ומשקל גדולים יותר. ישנם דגמים שיכולים לעמוד באזור מגורים, אחרים דורשים חדר ייעודי – חדר דוד. הדרישות להתקנה נקבעות על ידי כל יצרן בנפרד, אך בדרך כלל נקבע המרחק מהחלק העליון של הדוד לתקרה, נפח החדר ונוכחות אוורור..

דודי גז המותקנים על הקיר גדולים יותר ומשקלם, אך זה נובע מהעוצמה הגבוהה שלהם

ללא קשר לסוג, נדרש פרויקט מוסמך להתקנת דודי גז. מד גז קיים בהכרח במעגל, כך שאם הוא אינו קיים, יהיה עליו לרכוש אותו. עבודת החיבור חייבת להתבצע על ידי קמפיין המורשה לפעילות מסוג זה. רק במקרה זה הדוד יופעל..

קל לבחור דוד גז במעגל כפול על פי שיטת ההתקנה. אם יש מספיק כוח, הם בדרך כלל לוקחים את אופציית הקיר, אם לא – את הרצפה.

צנרת לדוד גז

לדודי גז מודרניים יש אוטומציה טובה, השולטת בכל הפרמטרים של הציוד: לחץ גז, הימצאות להבה על המבער, רמת הלחץ והטמפרטורה של נוזל הקירור במערכת החימום. יש אפילו אוטומציה שיכולה להתאים את העבודה לנתוני מזג אוויר. בנוסף, דוודי גז המותקנים על הקיר מכילים ברוב המקרים מכשירים הדרושים כגון:

• קבוצת בטיחות (מד לחץ, שסתום דימום אוויר, שסתום חירום);
• מיכל הרחבה;

• משאבת מחזור.

הפרמטרים של כל המכשירים הללו מצוינים בנתונים הטכניים של דוודי גז.

בעת בחירת דגם, עליך לשים לב אליהם ולבחור דגם לא רק מבחינת הספק, אלא גם מבחינת נפח מיכל ההרחבה והנפח המרבי של נוזל הקירור

תרשים חיווט לדוד גז צמוד לקיר

במקרה הפשוט ביותר, צנרת הדוד מכילה שסתומי כיבוי בלבד בכניסת הדוד – כך שניתן לבצע עבודות תיקון במידת הצורך. מסנן בוץ מותקן גם על צינור ההחזרה ממערכת החימום כדי להסיר זיהום אפשרי. זה כל הרצועה.

דוגמה לצנרת דוד גז צמוד לקיר (מעגל כפול)

בתמונה למעלה יש שסתומי כדור פינתי, אבל זה, כפי שאתה מבין, אינו הכרחי – אפשר בהחלט לשים דגמים רגילים ולהפוך את הצינורות לקיר באמצעות פינות

שימו לב גם שיש ברזים משני צידי אספן הבוץ – זאת בכדי שתוכלו להסירו ולנקותו מבלי לנקז את המערכת.

במקרה של חיבור דוד גז צמוד לקיר, עדיין קל יותר-רק גז מסופק (מחובר על ידי עובדי גז), אספקת מים חמים לרדיאטורים או רצפה המחוממת במים וחוזרים מהם.

תרשימי חיווט לדודי גז רצפתיים

דגמים רצפתיים של דודי חימום גז מצוידים גם הם באוטומציה, אך אין להם קבוצת בטיחות, לא מיכל הרחבה, ולא משאבת מחזור. יש להתקין את כל המכשירים הללו בנוסף. תוכנית הרצועה נראית קצת יותר מסובכת בגלל זה..

תרשימי חיווט לדוד גז קומה

מגשר נוסף מותקן על שתי תרשימים של צנרת הדוד הקלאסית. זוהי הלולאה המכונה “אנטי עיבוי”. זה נחוץ במערכות גדולות, אם הטמפרטורה של המים בצינור ההחזרה נמוכה מדי, זה יכול לגרום לעיבוי. לחסל את התופעה ולסדר את המגשר הזה. בעזרתו, מים חמים מהאספקה ​​מתווספים לצינור ההחזרה, ומעלים את הטמפרטורה מעל נקודת הטל (בדרך כלל 40 מעלות צלזיוס). ישנן שתי דרכים עיקריות לעשות זאת:

• עם התקנת משאבת מחזור עם חיישן טמפרטורה חיצוני במשקוף (והתמונה נמצאת בצד ימין למעלה);
• באמצעות שסתום תלת כיווני (בתמונה למטה משמאל).

במעגל עם מחזור על המגשר (משאבת עיבוי), הוא עשוי עם צינור בקוטר אחד בקוטר אחד מרשת החשמל. החיישן מחובר לצינור ההחזרה. כאשר הטמפרטורה יורדת מתחת לקבוע, מעגל הכוח של המשאבה מופעל, מים חמים מתווספים. כאשר הטמפרטורה עולה מעל הסף, המשאבה נכבית. המשאבה השנייה – מערכת החימום עצמה, היא עובדת כל הזמן בזמן שהדוד פועל.

בתוכנית השנייה עם שסתום תלת כיווני, היא פותחת את תערובת המים החמים כאשר הטמפרטורה יורדת (מוגדרת על השסתום). במקרה זה, המשאבה נמצאת על צינור ההחזרה..

כללי הפעלה

כפי שאתה יכול לראות, עקרון הפעולה של דוד גז אינו כה פשוט, ולכן בעת ​​השימוש בו עליך להקפיד על מספר כללים..

1. ההפעלה הראשונה של המכשיר צריכה להתבצע רק על ידי טכנאי ממוסד מיוחד. הוא יבדוק את תקינות המערכת כולה..
2. אנשים רבים מזניחים לבצע תחזוקה שנתית, אך לא כדאי לעשות זאת. הסרה של מזהמים מתא הבעירה והסרת מצבורי פחמן בצינורות מאפשרים להגדיל את תקופת הפעולה של המכשיר..
3. רצוי להימנע ממצבים כאלה כאשר הטמפרטורה עולה מעל 90 מעלות. זה יכול להזיק למכשיר. במהלך הפעולה, מומלץ לדבוק בטווח של 65 עד 90 מעלות.
4. כדי להימנע ממקרי חירום במהלך פעולת הדוד עקב עלייה בלחץ, יש לחבר קבוצת בטיחות המורכבת ממד לחץ, מכשיר לאוורור ושסתום בטיחות..
5. אם חרגת במהלך השימוש בתקופת הפעולה המופיעה בדרכון הטכני, יש לערוך בדיקה לפעולה בטוחה..



תיקון מחליף החום העיקרי

המחליף מתדרדר עקב נוזל קירור איכותי או חומרים מהם הוא עשוי, כמו גם גורמים אחרים. לחץ, טמפרטורות גבוהות והבדלים ביניהם מביאים לסדקים, שבגללם האלמנט מתחיל לעבוד פחות חזק ומתקלקל עם הזמן. ניתן להאריך את חייו של מחליף החום על ידי אספקת מים מטוהרים ולא להעמיס על הדוד..

יהיה יותר קשה לתקן סדקים מאשר סתימה. מחליף החום מולחם לשם כך. הלחמה נבחרת מאותו חומר כמו היחידה עצמה. מחליפי חום הדוד עשויים בדרך כלל מנחושת, לעתים פחות מברזל יצוק או מפלדה. אלומיניום, סיליקון, מנגן, ניקל ואבץ מתווספים להרכב.

נזילות על מחליף החום העיקרי יכולות להופיע עקב ההשפעות של להבה, פטיש מים, ובמקרים מסוימים קורוזיה גורמת להן.

דרישות הלחמה נוספות:

• טמפרטורת ההיתוך לא נמוכה מ 700 ° C;
• צמיגות מספקת;
• אותה נזילות כמו מחליף החום.

מכשירי נחושת-אבץ נחשבים לאחד הטובים ביותר. הם משמשים להלחמת רוב המתכות הלא ברזליות בעלות נקודת התכה גבוהה יותר מהחומר העזר עצמו. לגוף האדם, חיילים עם תכלילים של סיליקון או פח בטוחים יותר – עד חצי אחוז.

עדיף להימנע מחומרים נחושת-זרחן, ואם אתה מלחים איתם את המחליפים, אז ללא עומס, כגון זעזועים או זעזועים. הלחמה שנבחרה היטב היא חצי מהקרב.

מחליפי חום מולחמים בעזרת לפידי גז ומפוצצים. לפני ההלחמה מנקים את המקום הרצוי בעזרת נייר זכוכית מגורען דק ומנגבים עם סמרטוט עם ממס ואז מחממים. האזור מחומם עם מייבש שיער או לפיד / מלחם חלש. ברגע זה, העיקר להיכנס למסדרון הטמפרטורה ולהתחשב בקירור העוקב. פגיעה ניכרת בקושי נמצאת בנקודות קטנות בגוון ירקרק..

לפני החימום, המים מתרוקנים, ושאריותיהם מוסרות בעזרת מדחס או נושפות החוצה דרך צינור גמיש. הצינור קבוע לאורך החוט אם יש לו אגוז איחוד וזה מותר על ידי תכונות עיצוב. אם תשאיר מים, זה ייקח חלק מהאנרגיה התרמית..

סלילי הלחמה: בטמפרטורות גבוהות החומר מרטיב את הבסיס ומתפשט מעליו, נופל לתוך הפערים הקטנים ביותר ומתמתח, וכתוצאה מכך שכבת ביניים של שילוב של בסיס והלחמה.

הלחמה מועדפת בצורה של חוט או מוט: הקצה המומס יטבול היטב בשטף במהלך ההלחמה, שייצמד אליו. אם החוט נופל על המחליף עצמו לסירוגין או רופף מדי, החימום מראש היה חלש. לאחר העבודה, מקום ההלחמה מכוסה לפעמים בצבע עמיד בחום – לבידוד טוב יותר.

בשבועיים הקרובים נבדק מדי יום תקינות הקטע המולחם. בדליפה הראשונה שהתגלה כדאי לפנות למאסטר. אם זה הופיע במחצית הראשונה של החודש, המשמעות היא שההלחמה הייתה באיכות ירודה..

השטף מתאים לג’ל שטף אוניברסלי, כמו גם הלחמה. הימנע מקוזין, אפשרויות יוצאות דופן כמו אספירין ועוד.

תיקון מחליף חום משני

תנורי חימום משניים נסתמים לעתים קרובות, במיוחד דגמים עם תעלות צרות. ללא ניקוי הם מתפרקים עם הזמן ולבסוף נכשלים. שכבת אבנית בתוך היחידה מפחיתה את העברת החום, ולכן הדוד צורך יותר גז.

מרבצי מלח, אבנית וחלודה מהווים את עיקר הזיהום: בנוסף למחליף החום המשני, לא כואב לבדוק גם את מעגלי החימום וה- DHW.

בעיות עם מחליפי חום ידווחו על ידי קודים בתצוגת הדוד. במקרה זה, יש תוכנית פעולה.

בואו נסתכל מקרוב על הבעיה בתנור החימום המשני:

1. אנו מוציאים את מחליף החום המשני.
2. אנו מסתכלים על המפרקים, החוטים הפנימיים והחיצוניים. לאחר הניקוי האחרון מצבם עלול להחמיר. זה קורה בגלל חומצות אגרסיביות. החלף אלמנטים נשלפים שחוקים.
3. אנו בודקים את היושרה. פטיש מים יכול היה להתרחש עם מחליף החום. פיסטולה (חור) קטנה מאוד יכולה להימצא רק על ידי מומחה.
4. אנו בוחנים את המחליף טוב יותר, ולשם כך אנו קוראים לאשף. החלף יחידה פגומה מאוד.
5. כבר בהתחלה אפשר למצוא זיהום. אנו מחפשים לוחית ויזואלית בחורי הכניסה. אנו נושפים אוויר לחלק וגם מכוונים את עצמנו לפי צליל. אנו מנקים אם המחליף סתום. גושי אבנית עלולים ליפול ממנה גם לאחר דפיקה קלה..
6. עליך לבחור אחת מתוך 3 אפשרויות ניקוי: תרופות ביתיות כמו חומרי ניקוי ופתרונות חומצת לימון, תערובות מיוחדות או ניקוי מקצועי..

קודם כל יש לשטוף את המחליף במי ברז קרים. לאחר מכן שופכים חומצת לימון לתוך המכשיר ומניחים בדלי מים. לאחר מכן – הוציאו את מחליף החום ומלאו אותו במים כדי לבדוק את הפטנטיות.

אם הוא נכנס לאט או לא זז, הכינו פתרון רווי של חומץ במים ושפכו אותו לשם. לאחר מכן שוטפים במים חמים ומכה. השתמש בכל פעם במשאבת אוויר. בצע כמה מחזורים עם חומץ.

בין הטיעונים לניקיון מקצועי, ראוי לציין את אי הנוחות של עיצוב הניקיון, הקושי בהערכת זיהום, הסיכון לנזק כתוצאה מפעולה מכנית עצמאית.

אם השלבים לעיל אינם פועלים, נסה תמיסת ניקוי מיוחדת כגון ג’ל ניקוי או תמיסת חומצה אדיפית בעלת חוזק נמוך. אם גם שיטה זו לא עבדה, התקשר למאסטר או הזמין ניקיון מקצועי..

שיבושים בעבודת הטור וחיסולם

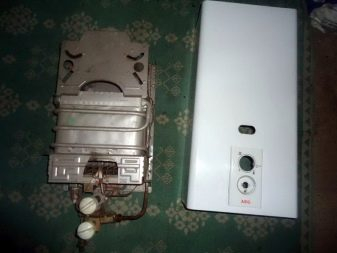

אם דוד מים פתאום דולף, לפעמים הסיבה היא שחיקת האטמים. בעת הסרת המעטפת מתברר האם הנחה זו הייתה מוצדקת. לאחר שמצאו פיסטולה במחליף חום, צרכנים רבים מעוניינים כיצד להחליף חלק בעייתי. אך הקושי הוא שמחירו של חלק חלקי מגיע ל -30% מהתשלום עבור דוד חדש לגמרי..

הרבה יותר מעשי להלחם פגם מכני באמצעות מגהץ. הלחמה נמסת בכ 200 מעלות. הערך המדויק נקבע על ידי המותג של חלק מסוים. גם אם המים רותחים זמן רב, הם לא יפגעו בשלמות התיקון. פתרון זה רלוונטי לא פחות לדוברי רוסית וזרים. אחרי הכל, הסיכון לשבירה קיים בכל מקום, רק חיי השירות שונים, אך עדיין יופיעו פגמים בכל דגם.

סיבות לכישלון מחליפי החום

תקופת הפעולה נקבעת בעיקר על פי אופן חיטוי המים באספקת המים בעיר. בשטח רוסיה משתמשים בכלור טהור או בכלור דו חמצני. כאשר המים הזורמים בצינור הנחושת מתחממים, הם מביאים לתגובה כימית אלימה. נחושת כלוריד נחותה ממתכת טהורה בחוזקה, ולכן פיסטולות מופיעות די מהר. בני המזל הגדולים ביותר הם תושבי ערים שבהן מי הברז נוטרים אוזון.

אבל עדיין יש מעט מאוד התנחלויות כאלה. העלות הגבוהה של הפתרון המודרני אינה מאפשרת לסמוך על התפשטות המהירה של האוזונציה. יתר על כן, כעת היצרנים החלו לחסוך בכל דרך אפשרית. ואם בעבר עם הצינורות העבים של מחליפי החום, הצרות קרו לעתים רחוקות למדי, כעת נחושת דקה באיכות ירודה נמצאת בשימוש נרחב. חיי השירות של המוצרים ירדו באופן משמעותי.

תהליך החלפת מחליף חום עשה זאת בעצמך

כדי לחסוך כסף, משתמשים רבים מחליטים להחליף את מחליף החום בדוד גז במו ידיהם. יש לציין מיד כי אין לנסות לפתור את הבעיה על ידי איטום החור שמופיע – הדבר יאריך את חייו של מחליף החום בלא יותר מ 2-3 חודשים. עדיף להתקשר למומחי מרכז השירות או לרכוש מעגל חדש ולהחליף אותו בעצמך. רצף הפעולות בעת ביצוע תיקונים במו ידיכם הוא כדלקמן:

• לכבות את הגז;
• לנתק את היחידה מהחשמל;
• נתק את הדוד מתקשורת המים והכן דלי למקרה שהשאר המים זורמים החוצה;
• השתמש במברג כדי להסיר את מכסה היחידה;
• בדוק על פי התרשים בהוראות היכן ממוקם מחליף החום;
• נתק את המעגל והעביר אותו לחנות כדי לקנות אחד חדש או הברג מיד רכיב שניתן לתקן אותו;
• חבר את דוד הגז לכל התקשורת שניתקה בעבר;
• הפעל את נוזל הקירור כדי לבדוק את אטימות המערכת;
• אם הכל תקין, סגור את תוף הדוד והברג את הברגים שהוסרו.

החלפת המעגל בדוד גז במו ידיך היא בהחלט אפשרית, אך דורשת דיוק ורצף ברור. אם נראה שהמניפולציה הזו מסובכת מדי התקשרו לאשף – הוא יחסוך לכם את הטרחה למצוא חלק מתאים, יעשה הכל במהירות ויספק אחריות לעבודה שלו.

שיטות שטיפה

ישנן וריאציות פשוטות שהן כמעט ללא עלות, ישנן תקציביות עם השקעה מינימלית ומקצועיות – הן הרבה יותר יקרות, אך הן יעילות ביותר..

כיצד לשטוף את מחליף החום המשני של דוד גז בצורה כזו או אחרת? וכאשר זה הגיוני להשתמש בהם. הכל תלוי בכמות ההפקדות.

במצב הפשוט ביותר, ניקוי מכני מספיק. הקצוות של ה- BT מנוקים מבחוץ. כל מברשת קשה, מרית, מגרד או כבל משמשת בעבודה. כאן חשוב מאוד לא לפגוע בצלחות..

השיטה השנייה היא שטיפה בהרכב מיוחד. בפועל, הוא משולב עם השיטה הראשונה ועוקב מיד לאחריה..

החלק מונח במיכל עם תערובת חומצה. סוג החומצה המשמש: הידרוכלורי או לימון. פרופורציות מתאימות: 100 גרם ל -10 ליטר. מים.

ניתן להחליף חומצות בכל מסיר חומרים. לאחר 30-40 דקות, ה- VT מוסר מהמיכל. הסולם שנותר נמחק ממנו בעדינות..

הסליל מנקה גם בדרך. כאן משתמשים במברשת פלדה מיוחדת..

השיטה השלישית היא כימית. חומרים אגרסיביים יותר נשאבים דרך ה- VT באמצעות משאבה מיוחדת. הוא מתחבר לחרירי החלק.

אמצעים מתאימים לעבודה מוצגים בטבלה זו:

כְּסָפִים	תיאור	פרופורציה למים: גרם: ליטר	טֶמפֶּרָטוּרָה מים	מחיר המוצר (שפשוף)
חומצת לימון	תרופה עממית פופולרית	100: 10-12	50-70 מעלות צלזיוס	50 – שקית אחת.
Thermagent Active	נוזל רב תכליתי בעל השפעה עוצמתית	19	40-50 מעלות צלזיוס	1500 – 10 ק”ג מיכל.
STEELTEX קופר	אחת התרופות היעילות ביותר, אך מתאימה לעבודה עם חלקי סגסוגת קלה	1: 6 עד 1:10	40-60 מעלות צלזיוס	1300 – קיבולת של 5 ק”ג
Detex	התרכז בחומרים ביולוגיים יעילים. מנקה באופן מושלם חלקי פלדה, ברזל יצוק ונחושת	200-500: 10	40-50 מעלות צלזיוס	4900 – מיכל 10 ליטר.
חומצה הידרוכלורית	מסיר ביעילות אבנית עקשנית	100: 10	50-70 מעלות צלזיוס	50 – 1 ק”ג

צינור מוחדר לתוך המיכל עם התערובת כמעט עד לתחתית, צד אחד מחובר ל- VT, והשני למשאבה. כך מתקבלת המחזור הדרוש. ההליך אורך 30-40 דקות. לאחר מכן החלק נשטף היטב במים רגילים..

השיטה הרביעית אינה מספקת את מיצוי הרכיב. זהו שטיפה הידרודינמית של מחליף החום המשני של דוד גז. אבל זה מתבצע רק על ידי אנשי מקצוע. הדבר דורש טכנולוגיה מיוחדת ועמידה בקריטריוני בטיחות.

העיקרון שלה הוא להפעיל קומפוזיציה מיוחדת דרך מערכת הדוד בלחץ רב עוצמה (1.5-2 בר). העבודה מתבצעת על ידי המאיץ. אל נוזל הניקוי מתווספים אלמנטים שוחקים.

זוהי השיטה היעילה ביותר, הסרת בעדינות כל ההפקדות וקרצוף החלק למראה מסחרי..

אם יש לך ספק לגבי הצלחת הניקיון העצמי, תוכל להזמין שירות זה. כל הפעולות מתבצעות ביום. תג המחיר שלהם נקבע על ידי הגורמים הבאים:

• אזור,
• צריכת חשמל ודוד,
• סימון חברה,
• טכנולוגיה וכימיקלים יישומיים.

פעולות לדגמים של מותגים שונים

באופן כללי, יש כאן מעט הבדלים. הם מתייחסים לניתוח הטכנולוגיה ולשימוש בשיטת ניקוי מסוימת. הפרטים הזמינים לגבי דגמים של מותגים שונים באים לידי ביטוי להלן:

הראשון הוא נאוויאן. כל חומר מתאים לשטיפת BT, למעט תמיסת חומצה הידרוכלורית. זה מקלקל הרבה, אפילו חורט משטחים..

השני הוא אריסטון. בעת שטיפתם, יש להפעיל את הלחץ המרבי המותר, במיוחד כאשר עובדים עם מגבר. באופן כללי, כל התכשיר מתאים להליך. עבור זיהום קל, חומצה אצטית מומלצת..

השלישי הוא בקסי. אין קריטריונים ספציפיים. זהו מותג פופולרי עם נקודות שירות בערים רבות. זה הופך את השירות לזול יותר.

הרביעי הוא וילאנט. כאן, ככלל, מסודר VT נחושת. לזיהום אור – חומצת לימון או חומצה אצטית. במקרים חמורים יותר, Aquamax.

חמישית – ברטה. במצבים קלים – חומצה הידרוכלורית. במקרים קיצוניים, התרופות Descalex ו- Remokal, כמו גם מערכת טיהור Hydroflow, מסייעות ביעילות.

השישי הוא Ferroli. במקרים רבים, המיקום בהרכב של חומצה הידרוכלורית עוזר. שיטה יעילה יותר: אותה חומצה מחוממת במגבר לטמפרטורה של 35-40 מעלות. תהליך הניקוי מתחיל. זוהי אופציה תקציבית. יקר יותר קשור בשימוש בתרופות מיוחדות.

שביעי – ג’אנקרים. לכלוך פשוט מוסר בעזרת חומצה הידרוכלורית או ציטרית, כל חומר הסרת אבנית. במתחם, יש צורך לשאוב את הרכב הניקוי, המחומם ל -50 מעלות, עם משאבת מחזור

שמינית – סוויטת נבה. פתרון חומצת לימון מוכן על פי התוכנית הנכונה, ה- VT שחולץ מונח בו למשך 10-20 דקות. ואז הוא נשטף היטב. במקרים רבים, לשיטה זו יש את האפקט הרצוי. חסימות קשות מסולקות בשיטה ההידרוכימית באמצעות מגבר.

תשיעי – Viessmann Vitopend 100. כל מוצר נטול כלוריד מתאים לפתרונות פשוטים ומורכבים. Antox 75 E יעיל במיוחד.

העשירית היא פונדטל טהיטי. לזיהום לא מסובך משתמשים בכל הפתרונות הסטנדרטיים (חומצות, חומרי אבנית, תכשירים מיוחדים). אם פתרונות סטנדרטיים אינם עוזרים, בלוטת מחליף החום המשני של דוד הגז טהיטי משתנה. במקרה של תוצאה שלילית חוזרת ונשנית, ה- VT עצמו משתנה.

קיימת שיטה אוניברסלית לניקוי חלקים מכל המותגים – הידרוכימיה. דרוש ומערכת שאיבה, וריאגנטים מיוחדים נדרשים..

מה צריך לקחת בחשבון בעת ​​רכישת דוד

בעת רכישת דוד, יש לקחת בחשבון את ריבוע החדר שבו המכשיר יהיה ממוקם..

אם השטח קטן, אז מומלץ לרכוש דוודים צמודים לקיר – מדובר במכשירים ניידים שלא ייצרו עומס בחדר וניתן להתקין אותם במטבח, בחדר האמבטיה או בחדר דוד המיועד במיוחד. דוודים מותקנים על הקיר הם קלים ובדרך כלל בערך בגודל של ארון קטן. מיד עולה השאלה לגבי ההספק, שהמגבלה שלו היא 30-35 קילוואט. זה יאפשר יצירת חימום לשטח של 250-350 מ”ר. לפיכך, על סמך מרובע הבית, ניתן לקבוע את הדוד הנדרש. אם שטח החדר הוא יותר מ -350 מטרים רבועים, הגיוני לבחור בדוד עם התקנת רצפה. זהו מנגנון מורכב יותר, שלכל יצרן יש דרישות משלו שצריך לעמוד בהן.

חשוב שיהיה לבעלים אוורור בחדר ושטח מספיק גדול, כולל גובה החדר, מכיוון שהמרחק מחלקו העליון של הדוד לתקרה הוא תמיד במשא ומתן

במהלך ההפעלה, מומחה מכין פרויקט – תרשים שבו יש לציין את כל הפרמטרים הדרושים של ההתקנה.

חשוב לדעת כי כל דוד חייב להיות בעל מד גז, אשר נרכש בנפרד על ידי הלקוח. אם המונה נרכש קודם לכן, חשוב להציג אותו בפני נציגי החברה

אם הוא מתאים לפרמטרים הנדרשים, מומחים בהחלט יאפשרו להתקין אותו והזמנת הדוד תושלם בהצלחה. אתה יכול להתקין את הדוד בעצמך אם אתה עומד בכל הדרישות הדרושות. עליך להיות זהיר ביותר, מכיוון שלציוד מסוג זה יש סוג של סכנת אש גבוהה.

יש צורך בעיקר ללמוד:

• סוג בנייה,
• נוכחות של ארובות,
• חדר דוודים.

אתה יכול להבין את הבעיה בבירור על ידי בחינת פרויקט המקום.

טיפים וטריקים לשימוש

ההמלצות הנפוצות ביותר הן עצות בטיחות.

הערה! לאחר ההתקנה, יש צורך לעקוב מקרוב אחר תקלות אפשריות ורמת הפחמן החד חמצני בחדר. דוד שהותקן בצורה לא נכונה עלול לסכן חיים..

התקנת דוד גז במעגל כפול היא יתרון ברור הן של מערכת החימום והן של אספקת מים חמים מהברז. לצורך הפעלה נוחה של היחידה, יש צורך בחישוב נכון של נפח החדר, הטמפרטורה הנדרשת ותקני ההפעלה..
