עד כמה נחוץ תרמוסטט לחימום?

התקדמות מדעית וטכנולוגית מאפשרת לנו לנצל חידושים המשפרים את חיינו. לפני כ -30 שנה, החלו להשתמש במכשירים מיוחדים במערכת החימום, בעזרתם ניתן לשלוט במשטר הטמפרטורה בתוך המקום. תרמוסטטים לחימום – כפי שמכנים מכשירים אלה – הפכו לחלק בלתי נפרד מכל מערכת חימום, ללא קשר למטרת החדר בו הוא משמש..

מומחים ואנשים מן השורה אהבו את החידוש. בעזרת תרמוסטטים, אתה יכול לא רק לווסת את הזרימה והטמפרטורה של נוזל הקירור ברדיאטורים החימום, אלא גם, במידת הצורך, לסגור לחלוטין את האספקה ​​של האחרונה. זה מקל על התיקון או ההחלפה של המכשיר, שכן אין צורך לעצור את כל תהליך החימום ולנקז לחלוטין את נוזל הקירור. אז זהו מכשיר חיוני מכל הבחינות. לכן התקנת תרמוסטט היא השקעה רווחית מאוד..

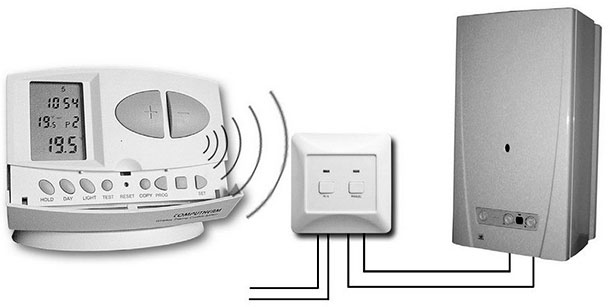

מהו תרמוסטט לדוד חימום

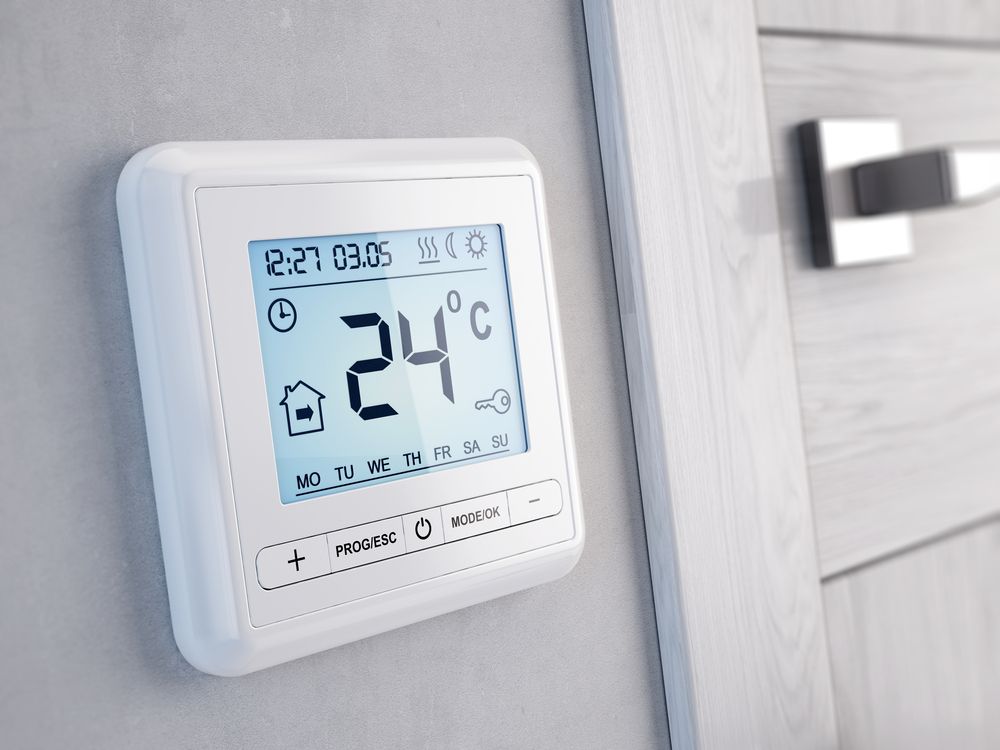

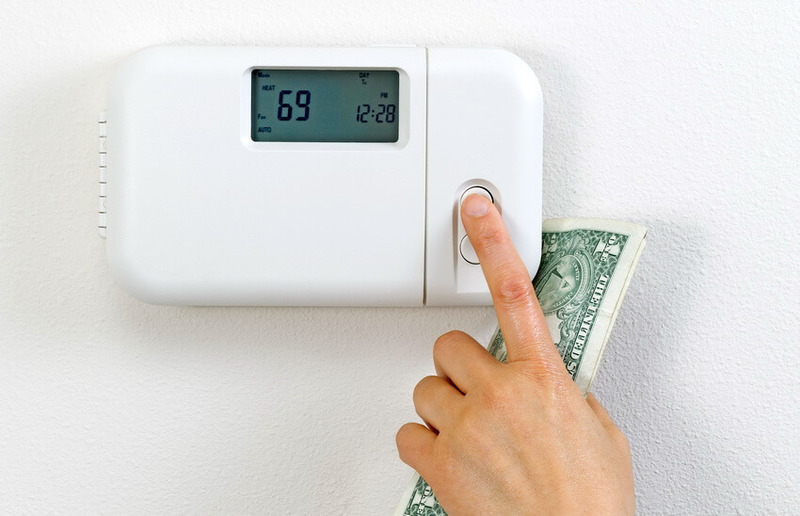

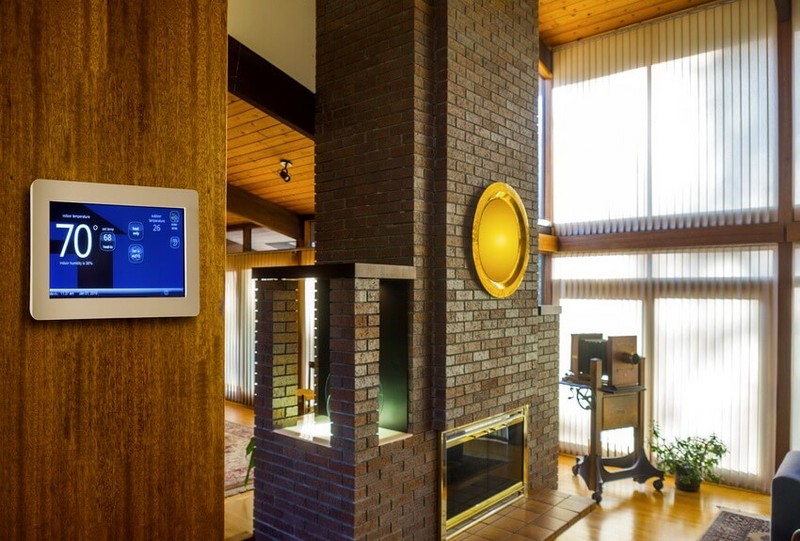

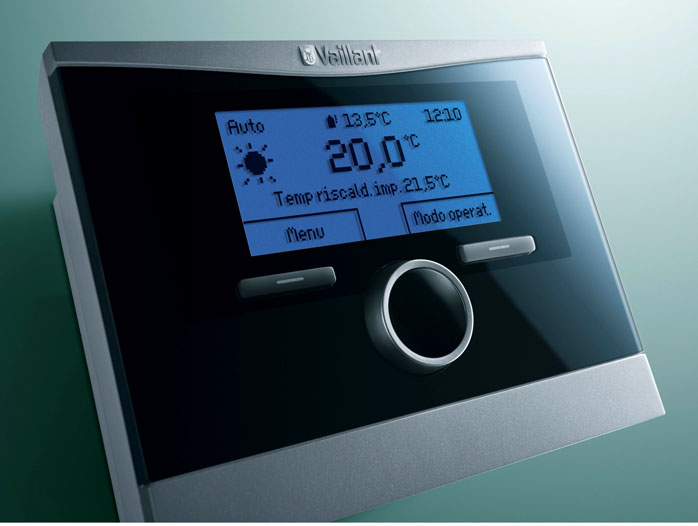

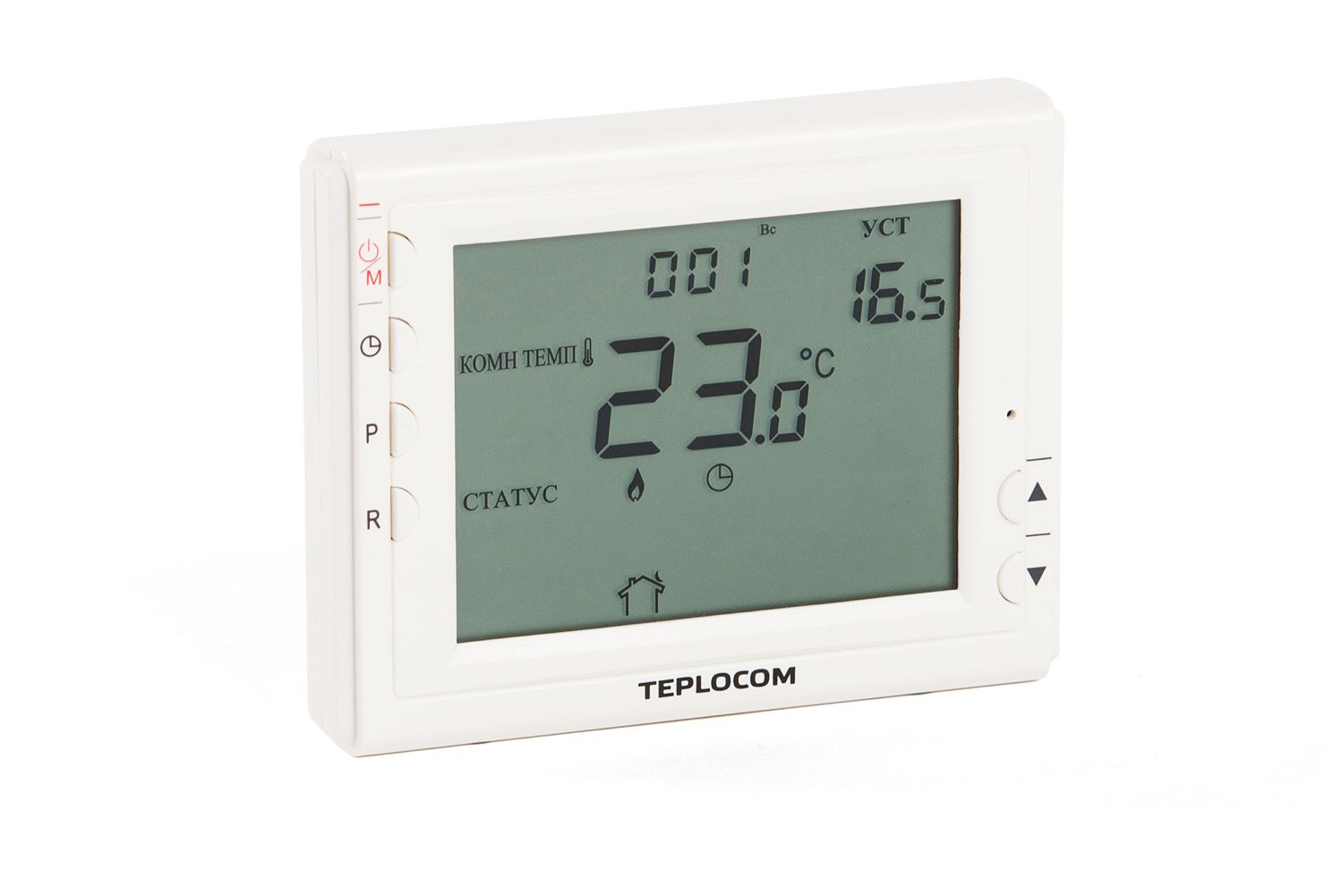

כך נראה תרמוסטט חדר אלקטרוני מודרני..

לשם מה הוא משמש וכיצד משתמשים בו

הסיבה העיקרית לבחירת תרמוסטט לחדר היא חסכון, כלומר ירידה בצריכת הדלק בשיעור של עד 25-30%. זה מושג בשל האפשרות לתכנת את הפעלת הדוד במשך יום או שבוע מראש. לדוגמה:

1. אתה יכול להוריד את הטמפרטורה בלילה ל -18-19 מעלות צלזיוס – הטמפרטורה הנוחה ביותר לשינה. יתר על כן, כל תואר מופחת מפחית את צריכת הדלק ב- 2-5%.
2. ניתן להוריד את הטמפרטורה ל-15-16 מעלות צלזיוס לזמנים בהם הבעלים אינם בבית, למשל בשעות המשרד.

כמו כן, החיסכון מושג גם ללא נוכחות של פונקציית תכנות: על ידי ניטור פעולת הדוד בהתאם לטמפרטורת האוויר, ולא הטמפרטורה של נוזל הקירור. זה מאפשר לך בצורה מדויקת ויציבה יותר, ללא הקפיצות הקטנות ביותר, לשמור על הטמפרטורה שנקבעה, למזער את חוסר התקינות של מערכת החימום, ובנוכחות מבער מאופנן, לשמור אותו דולק זמן רב ככל האפשר, אך במינימום הספק, מצב הפעולה האופטימלי ביותר של הדוד הן מבחינת צריכת הדלק ושימור המשאבים.

כולם, אפילו התרמוסטטים החדרים המכניים הפשוטים ביותר, מגיעים עם חיישן טמפרטורת אוויר כברירת מחדל. בדגמים רבים יש גם חיישן מרחוק לחימום תת רצפתי.

כמובן, בנוסף לחיסכון, התרמוסטט גם מגביר את נוחות השימוש במערכת החימום. בהתאם לפונקציונליות, באמצעות התרמוסטט, ניתן לארגן שליטה תלויית מזג אוויר על ידי חיבור חיישן חיצוני חיצוני, שליטה בדוד מהסמארטפון (באמצעות Wi-Fi) וקבלת הודעות על תקלות באמצעות SMS (אם יש מודול GSM) , פשוט כוונן את דוד העבודה.

בקצרה על עקרון העבודה

להבנה טובה יותר של עקרון הפעולה של תרמוסטטים בחדר, נסביר תחילה את אלגוריתם ההפעלה של דוד מים חמים בתצורה הבסיסית:

1. המשתמש מצית את החימום, באמצעות כפתורים או ידיות בקרה קובע את הטמפרטורה הרצויה של נושא החום.

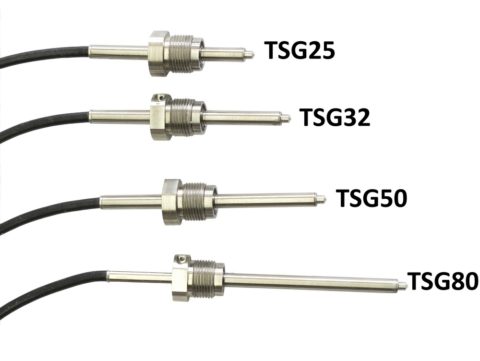

2. כל מכשיר מצויד בחיישן טבילה או מגע המודיע ליחידת הבקרה על מידת חימום המים. כאשר הטמפרטורה של נוזל הקירור מגיעה לסף שנקבע מראש, שסתום הגז מופעל ומכבה את אספקת הדלק לצרב הראשי. משאבת המחזור ממשיכה “להניע” מים דרך המערכת.
3. לאחר שמתקרר נוזל הקירור לגבול הטמפרטורה התחתון, אספקת הגז מתחדשת, המבער נדלק שוב ומחמם את המים.

התייחסות. בדודי טורבו עצים, האוטומטי מכבה את מאוורר המפוח. צריכת האוויר ותהליך הבעירה בתנור מושעה, היחידה נכנסת למצב המתנה.

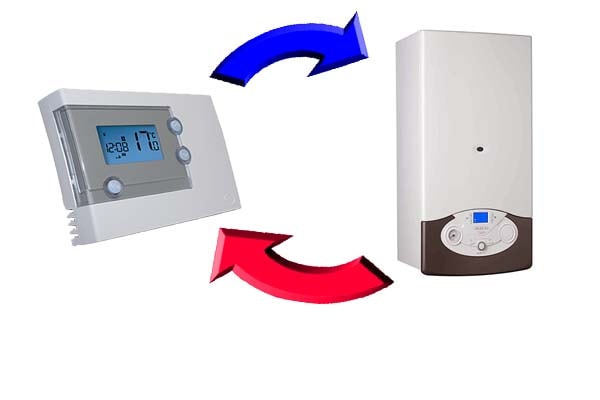

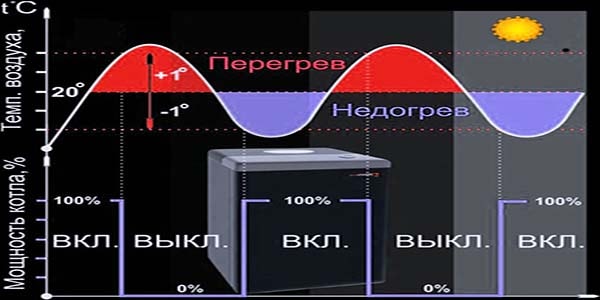

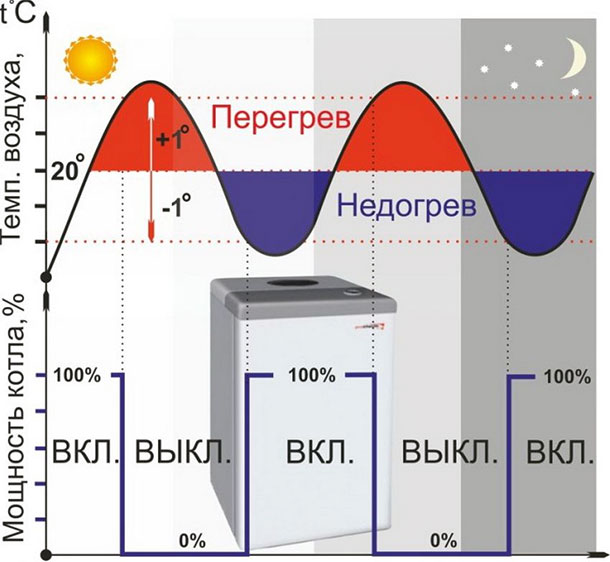

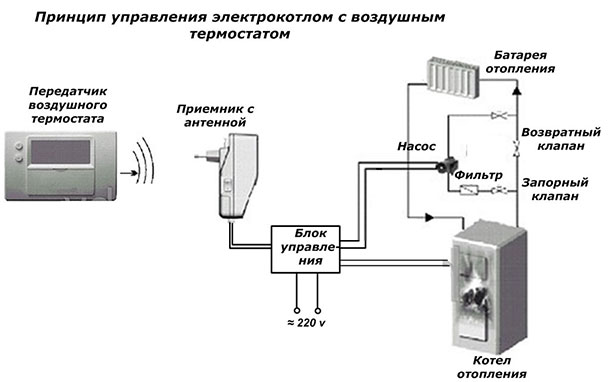

תוכנית הפעולה של דוד חימום עם תרמוסטט מרוחק – האוטומציה עוצרת ומפעילה את המבער בהתאם לטמפרטורת האוויר, לא נוזל הקירור

ללא חיישן טמפרטורה חיצוני, החימום “לא רואה” את טמפרטורת האוויר במקום ומחמם את המים עד הטמפרטורה המוגדרת. תוצאה: בתקופת המעבר של סתיו-אביב נצפתה מה שנקרא רכיבה על אופניים-התחלה / עצירה תכופות של המבער (אחת ל 2-3 דקות), מה שמקטין את המשאב של היחידה כולה.

עכשיו לגבי העיקר. התרמוסטט המרוחק מרחיב את המרווחים בין הפעלה / כיבוי של דוד הגז, מכיוון שהוא מונחה על ידי טמפרטורת האוויר, המתקררת לאט יותר. המכשיר נדלק במעגל הפתוח של אספקת החשמל של שסתום הגז (בדודי TT – טורבינות) והמשאבה המובנית.

התקנת תרמוסטט אוטומטי מאפשרת לך להרוג שלוש ציפורים במכה אחת:

• להפחית את צריכת האנרגיה;
• להפוך את השליטה בדוד לנוחה יותר;
• להאריך את חיי מקור החום.

הערה חשובה. הפריטים המפורטים חלים לא רק על תנורי גז. כל מחולל חום המצויד ביחידת בקרה אלקטרונית או חשמלית מחובר לטרמוסטט: דלק מוצק, דיזל, דוד חשמלי וכן הלאה..

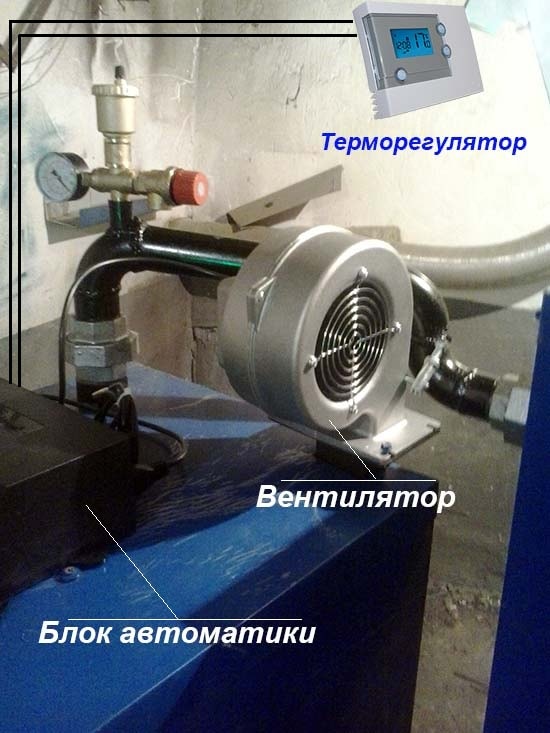

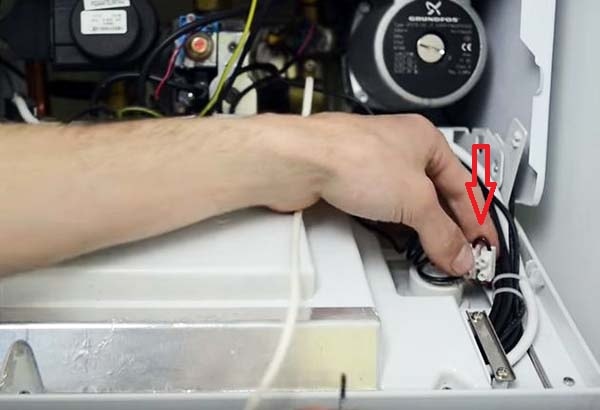

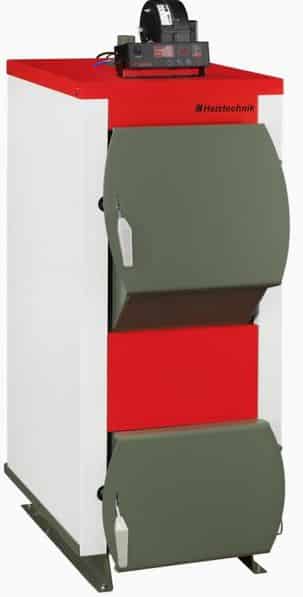

יחידת האוטומציה של הדוד בעץ כוללת מחבר תרמוסטט

כאשר החדר מתחמם לטמפרטורה שצוינה, התרמוסטט שובר את המעגל, את המבער ואת המשאבה המובנית של מחולל החום. היחידה מתחילה לאחר קירור האוויר ב 1-2 מעלות, מה שמגדיל את משך המרווח בין כיבוי והצתה עד 15-20 דקות.

נציין 2 ניואנסים משמעותיים:

1. בעת שימוש בווסת חדר, פונקציית ההתחלה / העצירה הסטנדרטית המבוססת על טמפרטורת המים במעיל הדוד ממשיכה לפעול. כאשר נוזל הקירור בדוד מתחמם עד הגבול שנקבע, מכשיר מבער הגז יכבה.
2. אם המבער נכבה בפקודה של חיישן הטמפרטורה הפנימי, משאבת המחזור הסטנדרטית ממשיכה לפעול. כאשר התרמוסטט המרוחק מופעל, שני המכשירים עוצרים – המבער ויחידת המשאבה.

לכן חשוב להגדיר נכון את החיבור בין הדוד לבין התרמוסטט החיצוני..

כיצד טמפרטורת המים יורדת

כזכור, מים חמים מחוממים מהאחד ברשת, דרך מחליף חום. וכאן נכנס לחוק שימור האנרגיה. אם לאחר שכמות מוביל החום שעבר בדוד ליחידת זמן שווה או גדולה מכמות המים לחימום, הטמפרטורה של המים החמים תהיה כמעט זהה לזה של זה..

על ידי הפחתת זרימת מי החימום, אנו מפחיתים את חימום המים החמים בשקע. כמות קטנה יותר של נושאת חום אינה יכולה להביא מספיק אנרגיה לחימום נפח מים גדול יותר לטמפרטורה שלה.

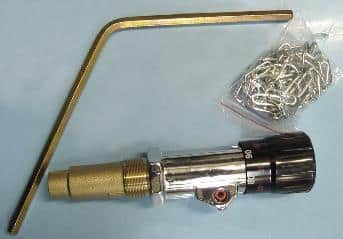

ווסת טמפרטורת המים במערכת אספקת המים מפחית את כמות מי החימום העוברים במחליף החום בשתי דרכים:

1. הקטנת חתך הצינורות בכניסה או ביציאה על ידי סגירה לא מלאה של שסתומים (ברזים, שסתומים, שסתומים וכו ‘). בסלנג של מהנדסי כוח קוראים לזה “לחיצה”.

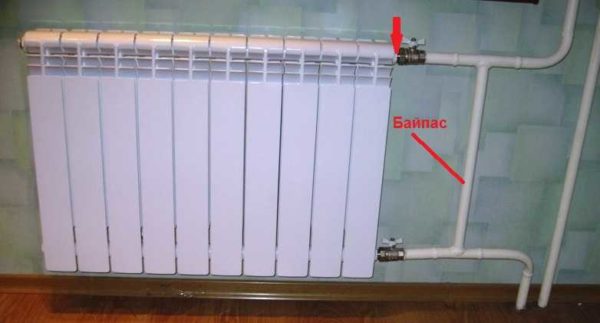

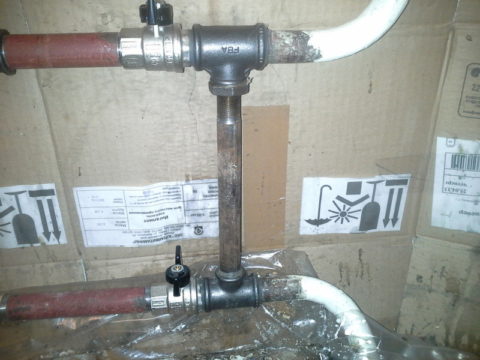

2. על ידי הפניית חלק מנוזל הקירור אל החזרה. שיטה זו נקראת “מעקף קר” והצינור שדרכו היא מתבצעת נקרא מעקף.

ניתן להשתמש בשתי שיטות אלה גם יחד. רגולטורי חימום פועלים על פי אותם עקרונות..

צמתים ועקרון הפעולה של הרגולטורים

כל ווסת טמפרטורה למערכות אספקת מים מורכב משתי יחידות לפחות:

1. חיישן המנטר את טמפרטורת המים החמים ביציאה של מחליף החום או מספק לו מים;
2. מפעיל השולט על זרימת מי החימום מול הדוד.

כמו כן, ברוב המכשירים המודרניים קיימת יחידת בקרה המנתחת את קריאות החיישנים ושולטת במפעילים על פי הערכים או התוכנית שנקבעו. ישנם תרמוסטטים נפוצים בהם יחידות הבקרה פועלות במקביל לחימום..

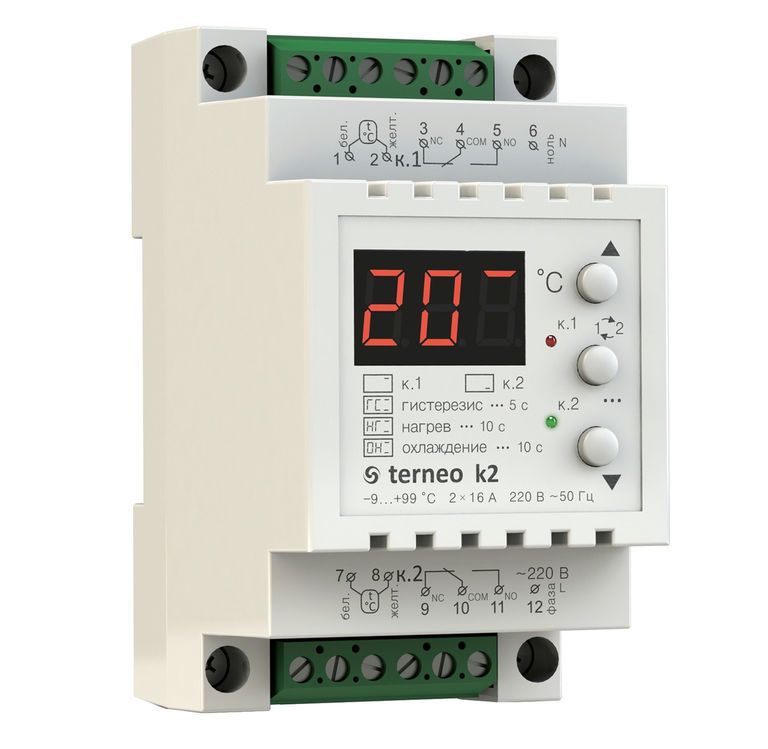

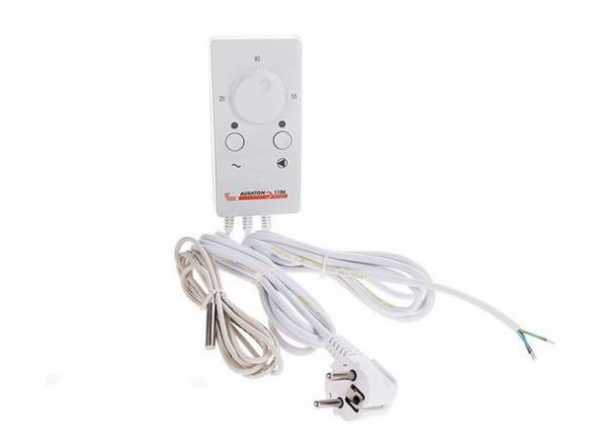

בקר הטמפרטורה לאספקת מים חמים יכול גם לבצע פונקציות נוספות. לדוגמה, הסדיר את הלחץ או הזרימה במערכת, שלח מידע לקונסולת השיגור.

לפעמים מכשירים אלה משולבים עם מדי חום. אז המידע של החיישנים משמש בנוסף לניטור ולחשבונאות..

עקרון הפעולה של התרמוסטטים הוא פשוט ביותר:

1. החיישן מזהה עודף טמפרטורה.
2. אות נשלח למפעיל.
3. המפעיל מפחית את זרימת מי החימום דרך הדוד.
4. טמפרטורת המים החמים מתחילה לרדת.
5. כאשר מגיעים לרמה שנקבעה, ההזמנה הבאה נשלחת למכשיר ההנהלה, היא שוב מגבירה את זרימת נוזל הקירור.

יתר על כן, עליית החום יכולה להיות רשומה על ידי החיישן עצמו, ואז היא ניתנת להתאמה אישית. הוא יכול לתת פקודה למכשיר הביצוע. במקרה הנפוץ יותר, אות החיישן מנותח על ידי יחידת הבקרה והוא כבר מפקד על השסתומים המסדירים את זרימת המים.

הירידה בזרימת המים דרך מחליף החום יכולה להיות בכמות קבועה, שלבים או הדרגתית. ברוב המכשירים הוא חלק. כך נמנע פטיש מים. והמפעיל עצמו כמעט פועל כל הזמן, ואז נסגר ואז נפתח.

כל היתרונות של תרמוסטטים

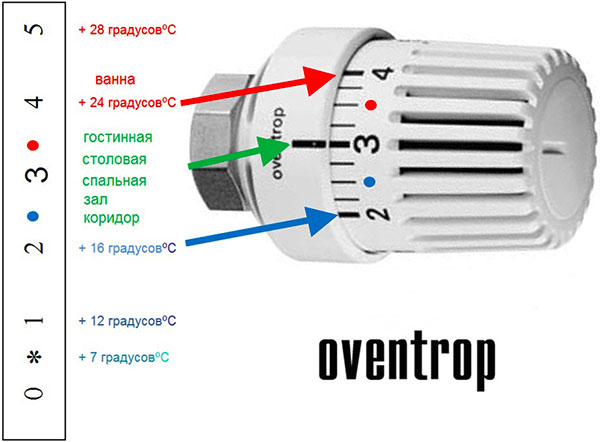

כולנו שונים, האחד קופא כל הזמן והשני חם בטמפרטורה של +20 מעלות. לכן, כאשר הטמפרטורה זהה בכל מקום במתחם, אחד הדיירים מתחיל לחוות אי נוחות מתמדת, עליך להודות שיהיה נחמד להגדיר את משטר הטמפרטורה האופטימלי בחדר שלך! לפעמים נדרש שינוי טמפרטורה במתחם מסיבות אחרות, למשל, יש לך שם צמחים הזקוקים לטמפרטורת אוויר מסוימת, או שאתה רוצה להנמיך את החימום בזמן השינה כדי שתוכל לישון בנוחות יותר ולא להתעורר איתם כאבי ראש.

באופן כללי, דרישות הטמפרטורה בחדרים שונים שונות. באותו חדר אמבטיה, אל תוריד אותו מתחת ל -24 מעלות, כיוון שלחות תתאדה בצורה גרועה, ותורגש לחות לא נעימה בחדר. במטבח, 19 מעלות יספיקו, שכן ישנם בנוסף מכשירים אחרים הגורמים לחימום האוויר. עבור משתלה, הטמפרטורה האופטימלית היא 23-24 מעלות.

באופן כללי, המהות ברורה. ויסות של חימום הרדיאטור הוא אמצעי הכרחי למדי כדי שהבית יהיה נוח באמת לחיים. אינך צריך מערכות מורכבות כדי ליישם הגדרות כאלה – מספיק לרכוש תרמוסטט קומפקטי, אותו יש להתקין יחד עם הסוללה. הנה מה שהמכשיר הזה ייתן לך:

1. חיסכון במשאב הדוד – הוא פועל הרבה יותר כלכלית וצורך פחות דלק.
2. בקרת טמפרטורה נוחה בכל החדרים.
3. אין צורך בהתערבות כדי להתאים את החימום – הכל קורה אוטומטית, לאחר ההתקנה הראשונה.
4. עובד כמו ברז ויכול לסגור לחלוטין את אספקת נוזל הקירור לרדיאטור.

במאמר מיוחד ננתח בפירוט את השאלה: מהן התכניות האפשריות לחיבור רדיאטורים לחימום בבית פרטי. בואו נראה מה היתרונות והחסרונות של אפשרויות אלו או אלה. נראה אילו שיטות טכנולוגיות משמשות לייעול תוכניות מסוימות..

מעניין לדעת! למעשה, התרמוסטט הוא מכשיר להורדה, מכיוון שהוא אינו מסוגל להגביר את יעילות החימום של הסוללה, וזה לא מפתיע. עם זאת, זה לא משפיע בשום אופן על התועלת והשימושיות שלו..

עקרון הפעולה של וסת טמפרטורת המים במערכות FWH הוא כדלקמן:

1. החיישן מזהה ערכי טמפרטורה מחוץ לגבולות שנקבעו;
2. אות בקרה מסופק למכשיר המנהלים;
3. מכשיר המנהלים מתאים את עוצמת זרימת מי החימום;
4. טמפרטורת המים החמים חוזרת לערכים רגילים.

במקרה פשוט, אות הבקרה ניתן ישירות על ידי החיישן, וברגולטורים מתקדמים יותר, פונקציה זו מוקצית ליחידת הבקרה. על מנת להימנע ממכות הידראוליות, השינוי בקצב הזרימה של מי הרשת מתבצע בצורה חלקה ככל האפשר.

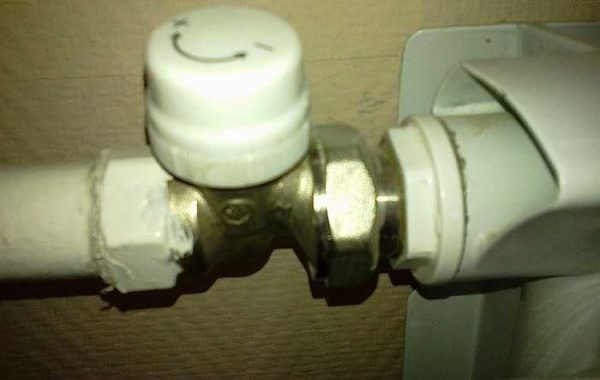

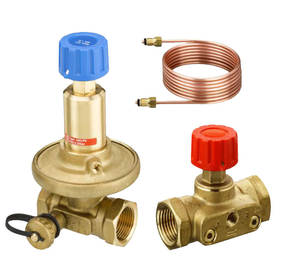

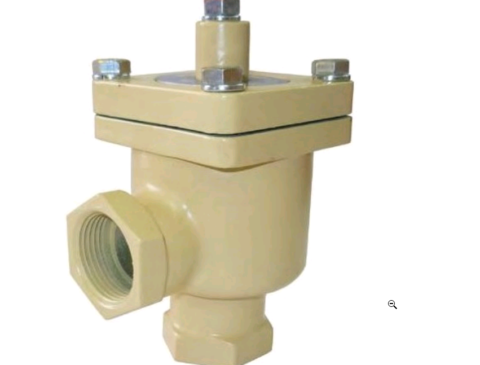

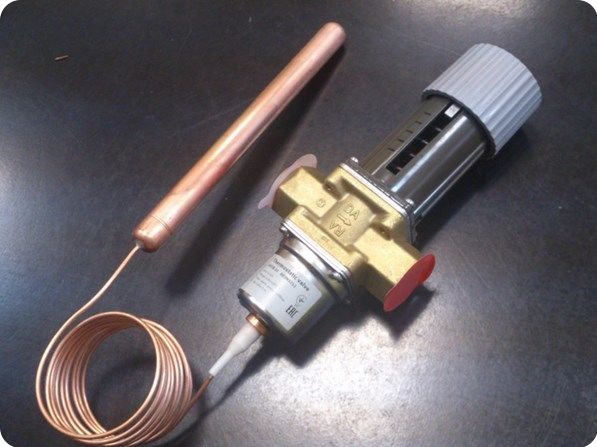

שסתומים תרמוסטטיים לוויסות

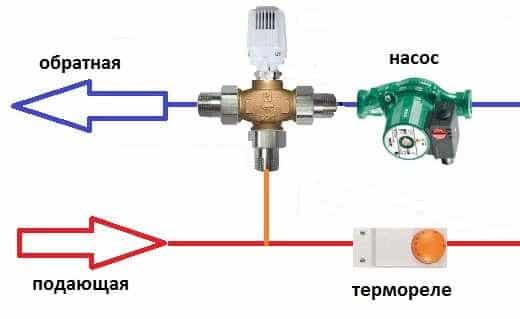

מכשיר כזה מאפשר ליצור טמפרטורה מסוימת של נוזל הקירור על ידי ערבוב הזרמים של קווים ישירים וחוזרים. המכשיר עוזר לשלוט בערכי הטמפרטורה על ידי שינוי זרימת המים החמים דרך הסוללה. במקרה זה, המנגנון שולט באספקת המים החמים דרך הסוללה, אך לא דרך הדוד. הוא מותקן בכל חדר שבו אתה צריך לשמור על טמפרטורה מסוימת.

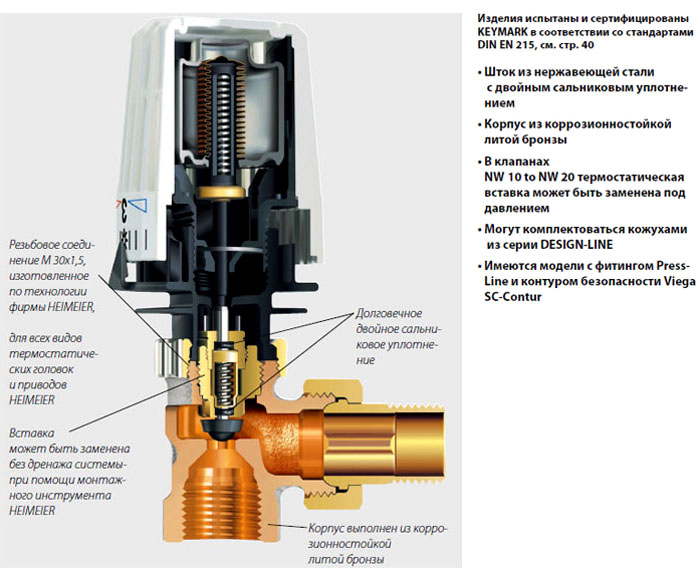

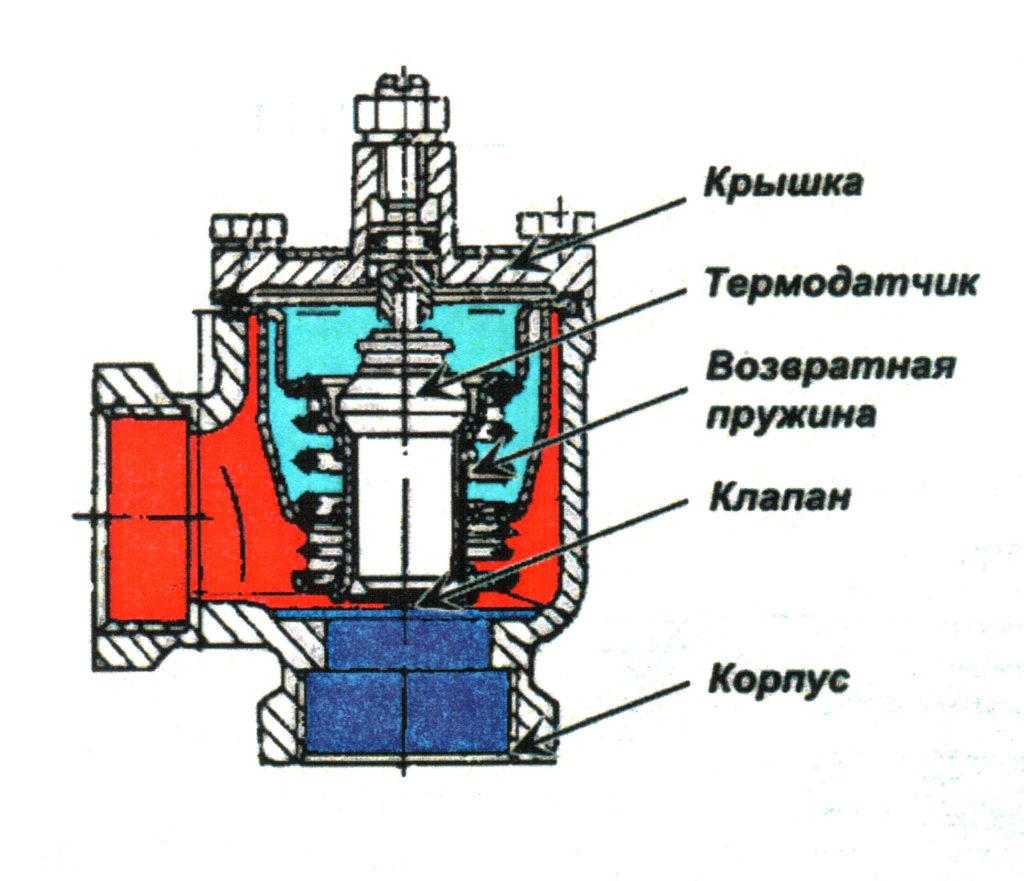

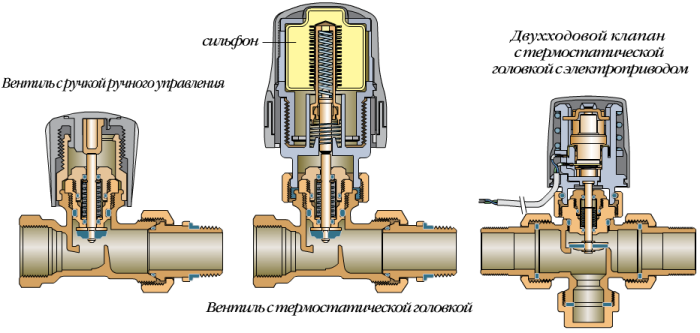

מכשיר שסתום תרמוסטטי בדוגמה של דגם מסוים

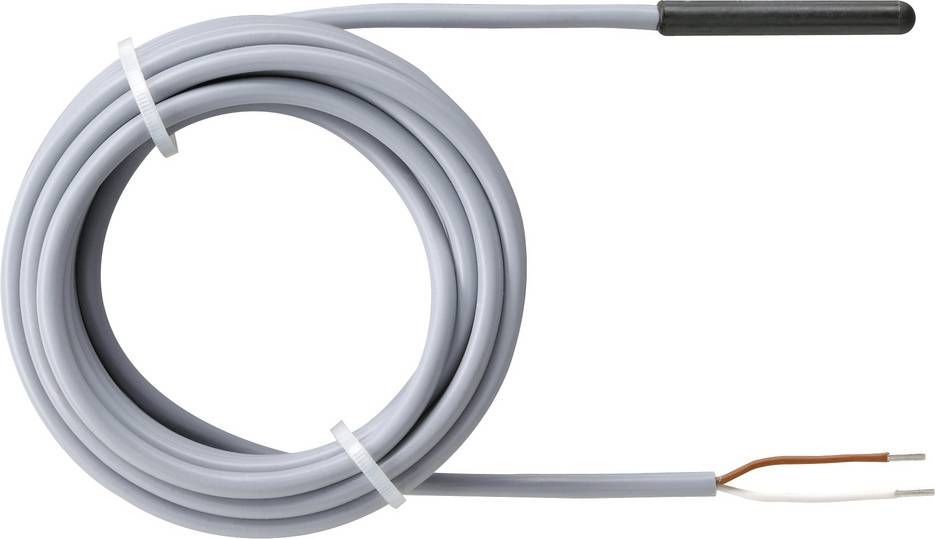

מיקום התקנת חיישן.

האפשרות הנפוצה ביותר היא הכנסת חיישן לשקע מחליף החום. יש לו חסרון – יש לקחת בחשבון את קירור המים במהלך ההובלה לצרכן. זה נפתר על ידי התקנת חיישן בקו ההחזרה של ה- FWH, המבטיח את הטמפרטורה הנדרשת לכל נקודות צריכת המים. כמו כן, ניתן להכניס חיישן לאספקת או החזרת מי הרשת. ניתן להשתמש באפשרויות כאלה אם נוזל הקירור והמים בדוד נעים בכיוון הנוכחי או באותו כיוון..

לפי נקודות הכנסת מפעילים

ישנן ארבע תוכניות להתקנת מפעילים עבור תרמוסטטים:

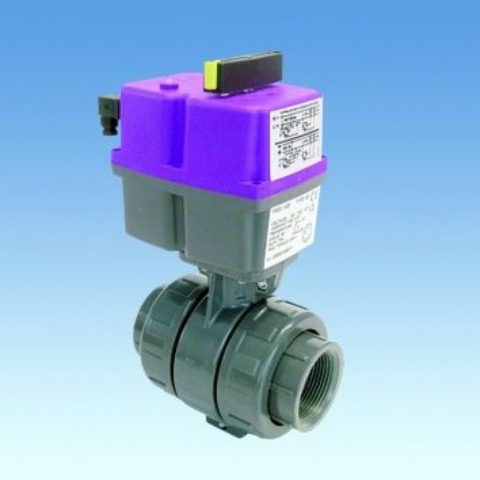

1. מפעיל דו כיווני (שסתום, שסתום, שסתום וכו ‘) מותקן על צינורות של מי רשת שנשאבים לדוד. המפעיל סוגר את חתך החזרה או האספקה. זוהי תכנית ההתקשרות הפשוטה ביותר בה משתמשים..
2. המפעיל הדו כיווני מותקן על מעקף מי החימום מול הדוד, וכאשר הוא נפתח עקב מעקף של חלק מהזרימה בעבר, מפחית את הזרימה דרך מחליף החום. זה הסיכוי הכי פחות לפגוע.
3. שסתום תלת כיווני או שסתום דומה עם מפעיל חותך פנימה. זה עוקף בו זמנית חלק מהזרימה דרך המעקף ולוחץ את הזרימה למחליף החום. האפשרות הרווחית ביותר, מכיוון שהיא מספקת ויסות יעיל ומשפיעה באופן מינימלי על מצבי הצמתים האחרים של רשת החימום.
4. שני התקני כיבוי דו כיווניים מותקנים באספקה ​​או החזרה של אמצעי החימום והעקיפה. המערכת פועלת באותו אופן כמו עם שסתום תלת כיווני (בהיותו חיקוי שלה). דורש מעגל בקרה מורכב יותר; משמש לעתים רחוקות.

בנוסף, תוכל לצפות בסרטון במאמר זה, שבו תוכל לדבר על מערכות כאלה. לאחר מכן, ננתח כמה תרמוסטטים המיוצרים בתעשייה וכיום משתמשים בהם, כמו גם מכשיר אחד להרכבה עצמית.

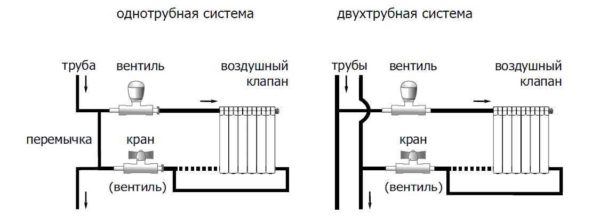

סיווג לפי מספר צינורות

על פי מספר צינורות הרדיאטור המחוברים, הם מחולקים לשני כיוונים, תלת כיוונים וארבעה כיוונים. תרמוסטטים דו כיווניים נקראים גם תרמוסטטים מעבר. יש להם שני שקעים ומחוברים לצינור אחד בלבד. הרגולטור הדו-כיווני כולל שסתום מכני או חשמלי החוסם באופן חלקי או מלא את נתיב הזרימה של מדיום החימום.

למערכות חימום המצוידות בטרמוסטטים תלת כיווניים יש יכולות רבות. אלה לא רק חוסמים את הגישה למים חמים, אלא גם מספקים מים קרים למעגל הרדיאטור. כתוצאה מתערובת זרימות, טמפרטורת החימום של מכשירי החימום יורדת.

חשוב להתקין את התרמוסטט הדו-כיווני בצורה נכונה. היצרן מתאר בדרך כלל את תרשים ההתקנה על מארז המכשיר.

הצבע הכחול מציין את המקום לחיבור צינור האספקה ​​עם נושא חום מקורר, אדום – עם חימום, והשקע מסומן בחץ. אותו דבר לגבי דגמי ארבעה כיוונים. נכון, שלא כמו רגולטורים תלת כיווניים, הם מסוגלים לשמור על מחזור הדם של נושאי חום מקוררים ומחוממים מבלי לערבב..

סיווג לפי סוג הפעלה

בהתאם לסוג ההפעלה, התרמוסטטים מתחלקים לשתי קטגוריות – ידניות ואוטומטיות. עם הראשון, הכל פשוט: כדי להפחית את כוח זרימת המים המחוממים או לחסום את דרכו אל מעגל הרדיאטור, עליך לסובב את הכפתור..

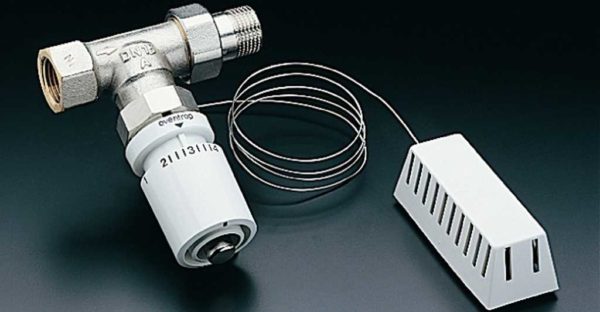

לאחרונים יש עיצוב מורכב יותר. הם מורכבים מחיישן ומרכיב תרמוסטטי המוטמע בבית פלסטיק. החיישן מלא בגז מעובה, מים או שעווה, אשר כאשר מחומם לטמפרטורה מסוימת, משנה את נפח המדיום. לאחר מכן, גזע המכשיר מתחיל לזוז, סוגר את השסתום המכני באופן חלקי או מלא.

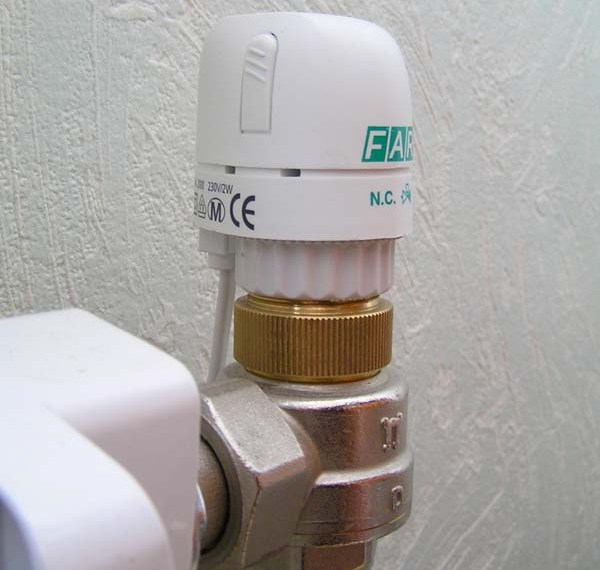

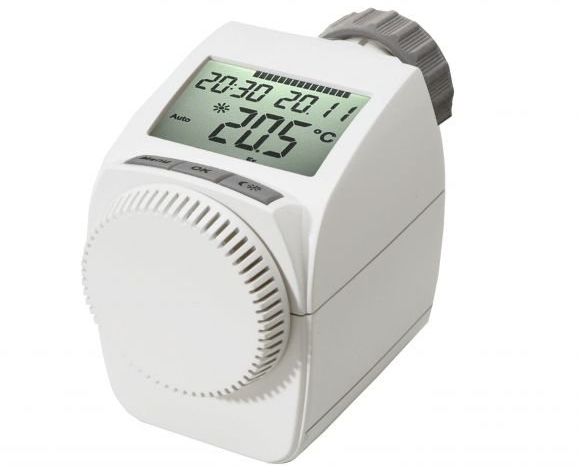

ניתן גם להתקין תרמוסטט אלקטרוני. הוא מצויד בשסתום המופעל באמצעות חשמל. בהתאם לעקרון הפעולה, מכשירים אלקטרוניים הם:

• אוטומטיות, המופעלות כאשר מחווני הטמפרטורה שנרשמו על ידי החיישן משתנים;
• ניתן לתכנות, מופעל בפרק זמן שצוין על ידי המשתמש;
• נשלט באמצעות רדיו כאשר הטמפרטורה של רדיאטור החימום נשלטת על ידי השלט הרחוק.

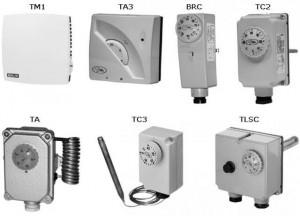

סוגים קיימים

ההגדרות שנעשו על התרמוסטט תמיד עדיפות לדוד, עקרון הפעולה שלו אינו משתנה (אפנון להבת המבער, ויסות מהירות סיבוב הטורבינה וכו ‘) למרות “המגע היבש” עם התרמוסטט. עקרון הפעולה של תרמוסטט לחדר תלוי בסוג חיישן הטמפרטורה המשמש בו..

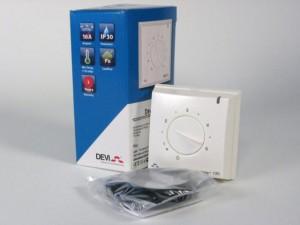

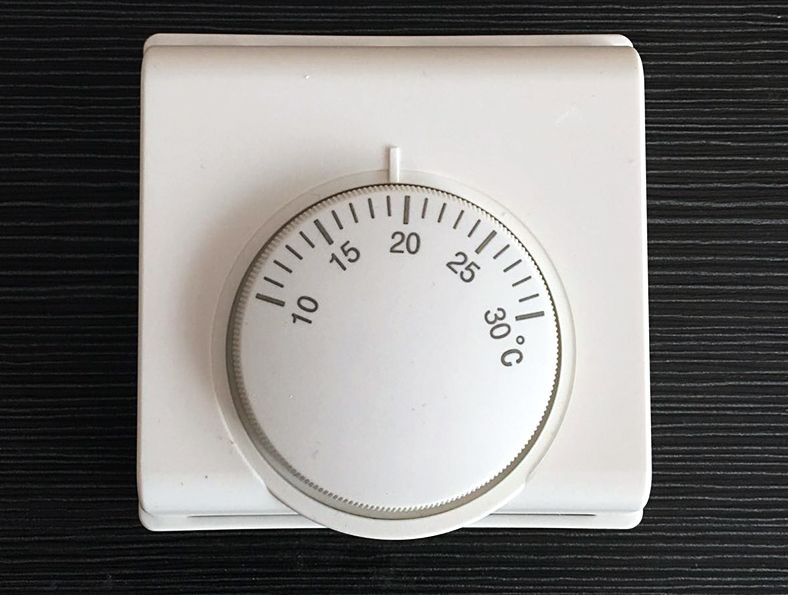

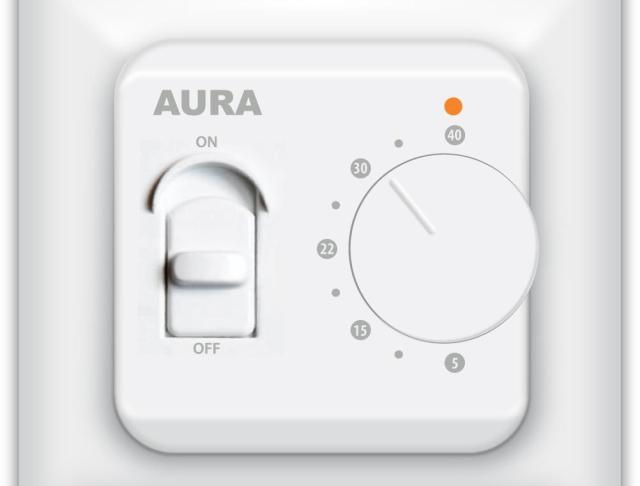

1. תרמוסטטים מכניים

הדגמים הפשוטים והזולים ביותר ללא כל פונקציונליות רחבה. עקרון הפעולה שלהם מבוסס על שימוש בחיישני ממברנה – מתכות רגישות לחום, נוזלים או גזים, המונחים בתוך כמוסה קטנה אטומה. כאשר הם מחוממים החומרים מתרחבים וכאשר מגיעים לטמפרטורה שנקבעה, הם מפעילים לחץ על קרום הממסר מספיק כדי לסגור את המגעים, ולאחר מכן הטרמוסטט נותן אות להפחתת כוח הדוד או לכבות אותו לחלוטין.

התקנים מכניים, ככלל, מוגבלים רק על ידי סיבוב לבחירת טמפרטורה, יש להם שגיאה ניכרת, עד 3-4 מעלות צלזיוס וחיבור קווי בלבד..

2. אלקטרומכני

מדויק יותר (אך עדיין לא מספיק), יקר יותר, עדיין מוגבל בתרמוסטטים פונקציונאליים.

עקרון הפעולה דומה לזה של מכניות, אך במקרה זה משתמשים במתכות רגישות לחום, אשר בעת חימום מייצרות פריקה מיקרו או יוצרות התנגדות. בחלק מהדגמים יש מסך פשוט להצגת טמפרטורה וצעד קטן יותר לשינויו – 0.5 מעלות צלזיוס. עם זאת, זה עדיין מצדיק בצורה חלשה את המחיר שלהם 30-40% גבוה יותר, בהתחשב בכך שיש אנלוגים מדויקים ופונקציונליים יותר..

3. אלקטרוני

תרמוסטטים מודרניים, מדויקים, רב תכליתיים ונוחים. הערכה כוללת לעתים קרובות חיישנים נוספים לחימום תת רצפתי. הטעות של דגמים אלקטרוניים היא לא יותר מ 0.5-0.7 ° C, לרובם יש יכולת לתכנת, כמעט כל המכשירים מצוידים בפונקציות של הגנה מפני התחממות יתר והקפאה, עצירת משאבת המחזור ומערכות אבטחה אחרות..

הדגמים היקרים ביותר כוללים מודולי Wi-Fi ו- GSM מובנים, שומרים סטטיסטיקות, מכילים מספר רב של מצבים אוטומטיים וחיבור אלחוטי לדוד. למרות העלות הגבוהה ביותר, תרמוסטטים לחדרים אלקטרוניים מצדיקים זאת במלואם ומשתלמים תוך מספר חודשים של פעולה מוכשרת..

אילו חומרים

גוף השסתום עשוי מתכות עמידות בפני קורוזיה, ולעתים קרובות הוא מצופה בנוסף בשכבת מגן (מצופה ניקל או מצופה כרום). ישנם שסתומים מ:

• ברונזה (מצופה ניקל וכרום);
• פליז (מכוסה בשכבת ניקל);
• של נירוסטה.



  בתים הם בדרך כלל פליז או ברונזה עם ניקל או

  מצופה בכרום

ברור כי נירוסטה היא האפשרות הטובה ביותר. הוא נייטרלי מבחינה כימית, אינו מתכלה, אינו מגיב עם מתכות אחרות. אבל העלות של שסתומים כאלה היא גבוהה וקשה למצוא. שסתומי ברונזה ופליז זהים בערך מבחינת חיי השירות. מה שחשוב במקרה זה הוא איכות הסגסוגת, ויצרנים מוכרים עוקבים אחריה בקפידה. אם לסמוך על הלא נודע או לא היא נקודה חשובה, אבל יש נקודה אחת שעדיף לעקוב אחריה. על הגוף להיות חץ כדי להצביע על כיוון הזרימה. אם הוא לא שם – לפניכם מוצר זול מאוד, שעדיף לא לקנות..

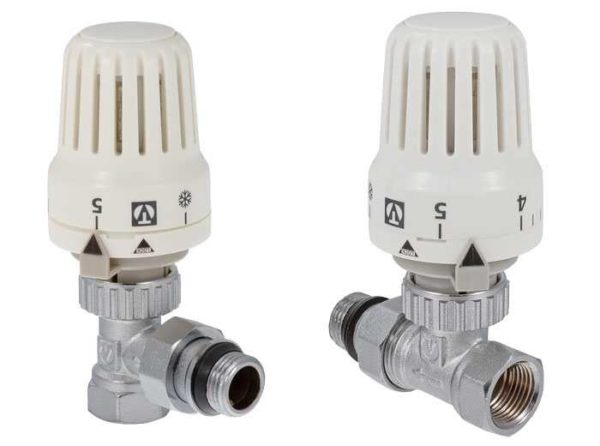

בדרך הביצוע

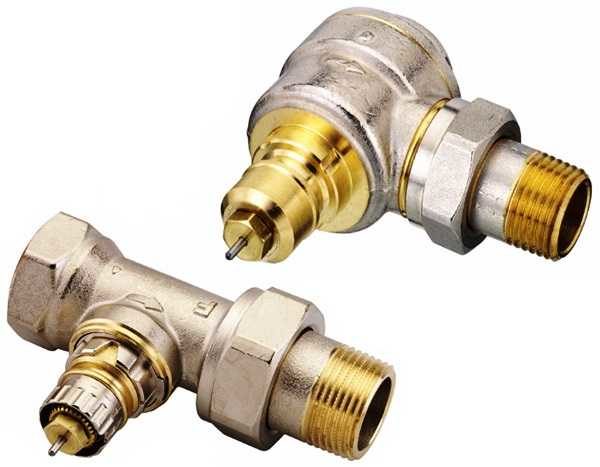

מכיוון שרדיאטורים מותקנים בדרכים שונות, השסתומים נעשים ישרים (ישרים) וזוויתיים. בחר את הסוג שיהיה טוב יותר עבור המערכת שלך.

שסתום וישר (ישר)

שם / חברה לאיזו מערכת DN, מ”מ חומר גוף לחץ עבודה מחיר

Danfos, RA-G זוויתי, ניתן להתאמה אישית	צינור אחד	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	25-32 $
Danfos, ישר RA-G, להתאמה אישית	צינור אחד	20 מ”מ, 25 מ”מ	פליז מצופה ניקל	10 בר	32 $ – 45 $
Danfos, RA-N זוויתי, ניתן להתאמה אישית	שני צינורות	15 מ”מ, 20 מ”מ. 25 מ”מ	פליז מצופה ניקל	10 בר	30 – 40 דולר
Danfos, ישר להגדרת RA-N	שני צינורות	15 מ”מ, 20 מ”מ. 25 מ”מ	פליז מצופה ניקל	10 בר	20-50 דולר
BROEN, ישר עם הגדרה קבועה	שני צינורות	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	8-15 $
BROEN, ישר עם הגדרה קבועה	שני צינורות	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	8-15 $
BROEN, פינה, ניתנת להתאמה אישית	שני צינורות	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	10-17 $
BROEN, פינה, ניתנת להתאמה אישית	שני צינורות	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	10-17 $
BROEN, ישר עם הגדרה קבועה	צינור אחד	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	19-23 דולר
BROEN, הגדרה קבועה זוויתית	צינור אחד	15 מ”מ, 20 מ”מ	פליז מצופה ניקל	10 בר	19-22 דולר
OVENTROP, צירית		1/2"	פליז מצופה ניקל, אמייל	10 בר	140 $

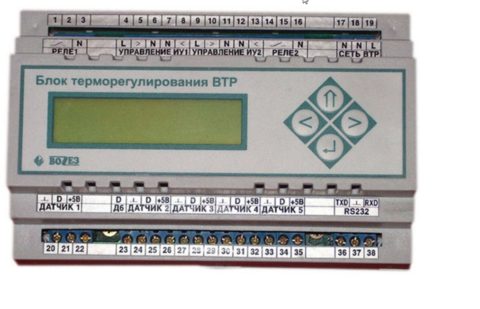

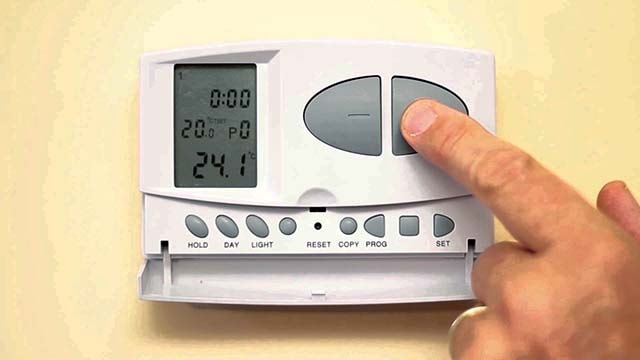

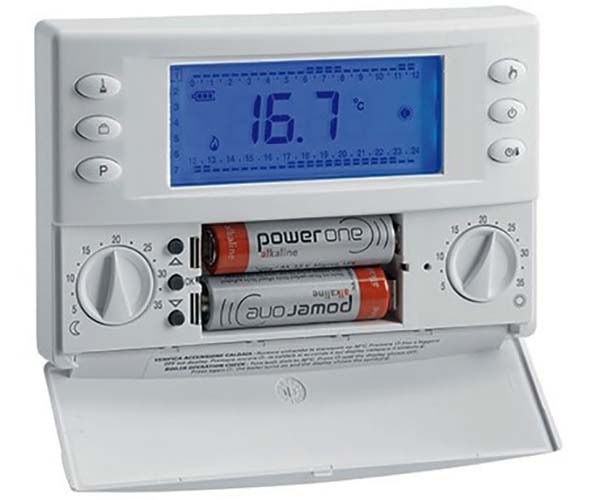

בחירת מכשיר לתכנות לחדר

האפשרות של חיישן טמפרטורה אלקטרוני לדוד חימום מסייעת לבחור את משטר הטמפרטורה המתאים ולשנות אותו לפי שיקול דעתך. תרמוסטט החדר קובע את נקודות ההגדרה מדי יום. ניתן לתכנת כמה ערכי נקודת ערך, למשל, כאשר היום משתנה ללילה.

לבקרים אלה יש אפשרויות נוספות. לדוגמה, פונקציה המאפשרת להפסיק את החימום לזמן מה ולאחר מכן לחדש אותו. כמו כן, ניתן לשנות את הטמפרטורות המתוכנתות למשך התקופות שנקבעו. אפשרות שימושית נוספת היא היכולת לשנות את עוצמת החימום.

פונקציות של תרמוסטטים בחדר לדודי גז

לפני שאתה קונה טרמוסטט לחדר לדוד גז כזה או אחר, עליך להכיר את הפונקציונליות שלו. יש לציין כי כאשר בוחרים בין דגמים אנלוגיים לדיגיטליים, לאחרונים יש הרבה יתרונות ובהתאם, המחיר שלהם גבוה יותר..

עם זאת, השימוש בטרמוסטט לחדר הניתן לתכנות לדוד חימום יכול להפחית באופן משמעותי את תדירות ההפעלה / כיבוי של ציוד, דבר המשפיע לטובה על פעולתו כולה..

תכונה חשובה ביותר של תרמוסטט לחדר לדוד היא פונקציית התכנות, המאפשרת להתאים מיקרו אקלים נוח בהתאם לשעות היום, תנאי מזג האוויר וגורמים אחרים. הטיימר הזמין מאפשר לך להגדיר את הפרמטרים הרצויים, תוך התחשבות בימי השבוע (ימי עבודה, סופי שבוע), העונה הקלנדרית והגדרות אחרות. זה מאוד נוח למי שיש לו לוח זמנים של עבודה במשמרות או עובד במשרה חלקית..

היתרונות העיקריים של תרמוסטט חדר לתכנות לדוד גז:

• שלט רחוק של דוד החימום;
• הגדרת “יום / לילה” מאפשרת לקבוע את רמת החימום האישית, תוך התחשבות בזמן מסוים ביום;
• פשטות השליטה מאפשרת לך להגדיר מחדש את משטר הטמפרטורה בחדר במהירות;

עקרון הפעולה של תרמוסטט חדר לדוד גז

• אפשרות התכנות מאפשרת להתאים אישית את פעולת הציוד תוך התחשבות בשינויי מזג האוויר;
• בשל מיתוג הפעלה / כיבוי מינימלי, הבלאי ממוזער וחיי ההפעלה של ציוד חימום מוארכים;
• חיסכון משמעותי בצריכת האנרגיה;
• דיוק ואמינות גבוהים בעבודה.

עצה מועילה! על ידי רכישת תרמוסטט לחדר לדוד הניתן לתכנות, אתה מקבל את ההזדמנות לשלוט על ציוד חימום בכל עת של היום, ללא קשר לנוכחותך בבית..

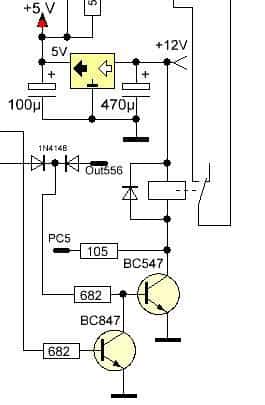

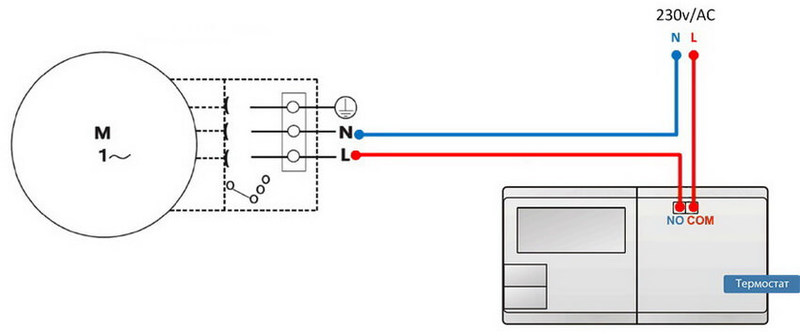

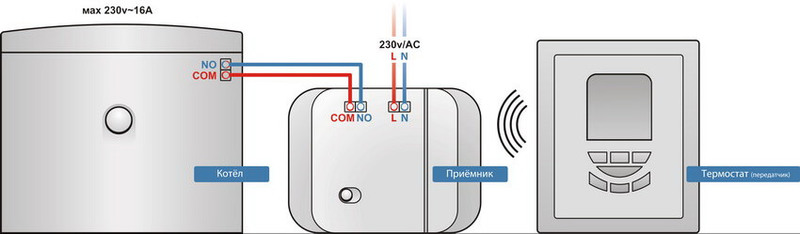

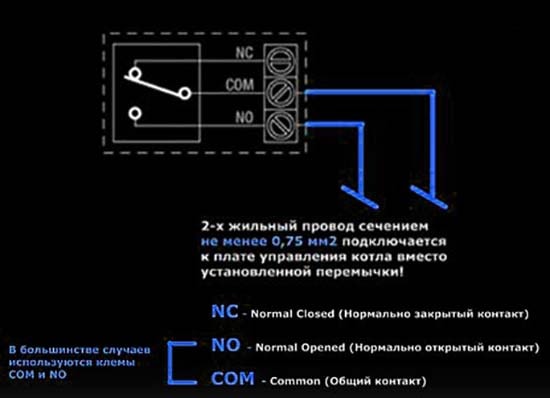

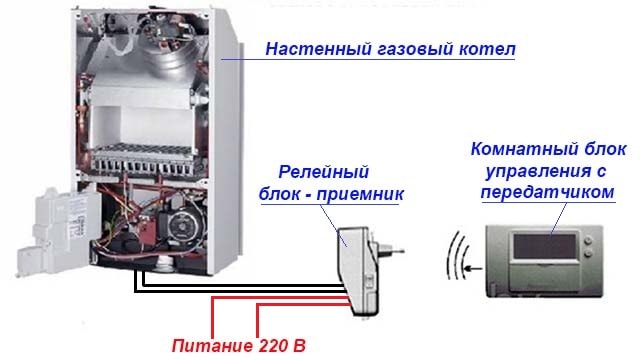

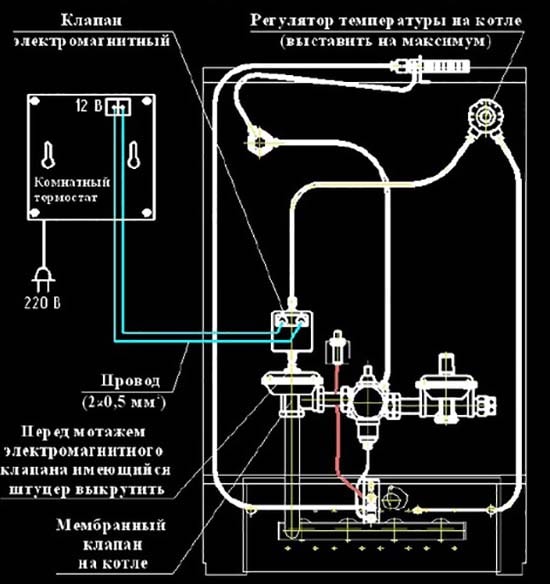

תרשים חיווט של התרמוסטט לדוד החימום

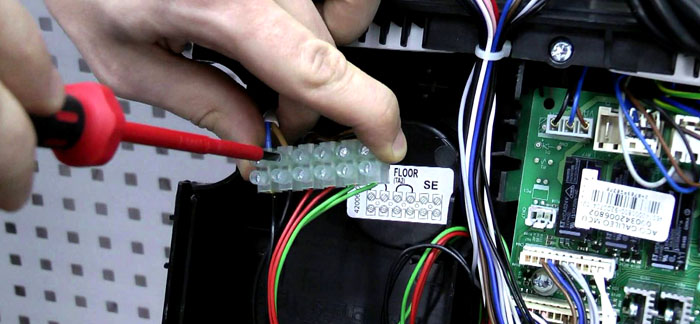

לאחר בחירת הדגם עולה השאלה כיצד מחברים את התרמוסטט לדוד חשמלי או יחידת חימום גז. המכשיר מחובר בהתאם להמלצות שצוין על ידי היצרן בגיליון הנתונים הטכניים לציוד. יש רק למצוא את הסעיף הדרוש בתיעוד, שבו תתואר שיטת חיבור התקנים נוספים לדוד וכל הדיאגרמות הנדרשות ניתנות.

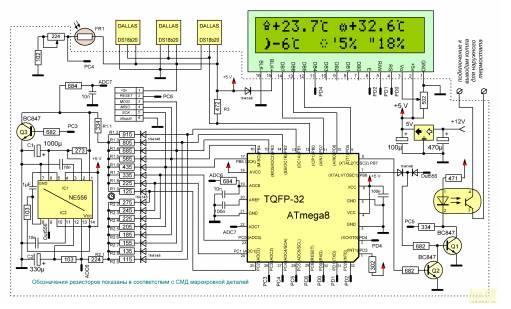

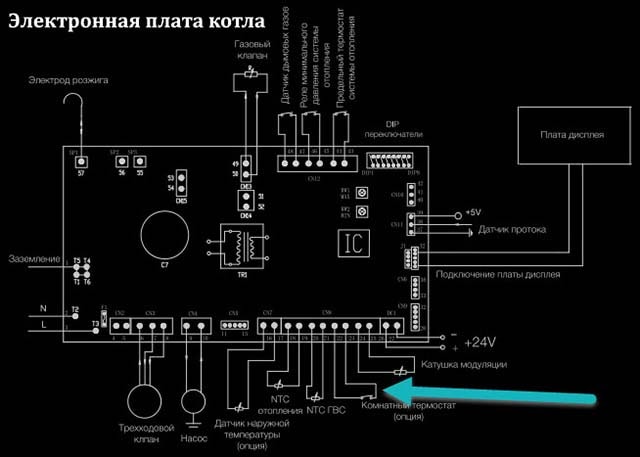

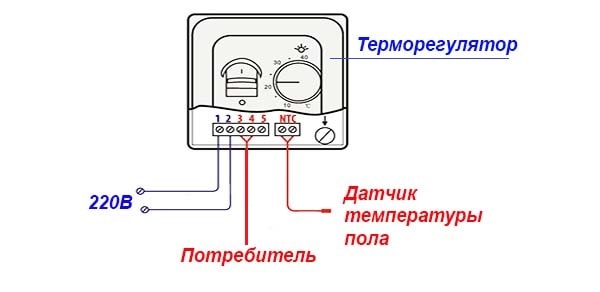

תרשים חיווט של תרמוסטט חדר לדוד חימום

בדגמים מסוימים של תרמוסטטים, התרשים מוצג בחלק האחורי של הכריכה הדקורטיבית. לכל דגמי הדוד המודרניים יש נקודות חיבור לטרמוסטט שישלט על פעולת ציוד החימום. קיבוע המכשיר מתבצע באמצעות מסוף על הדוד בנקודה המתאימה או באמצעות כבל תרמוסטט (כלול בערכה).

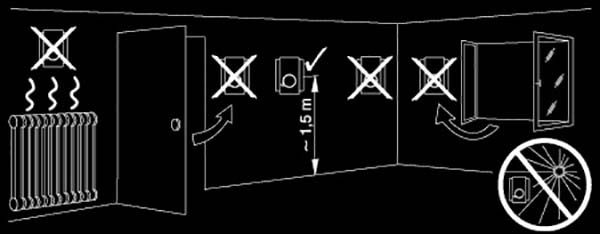

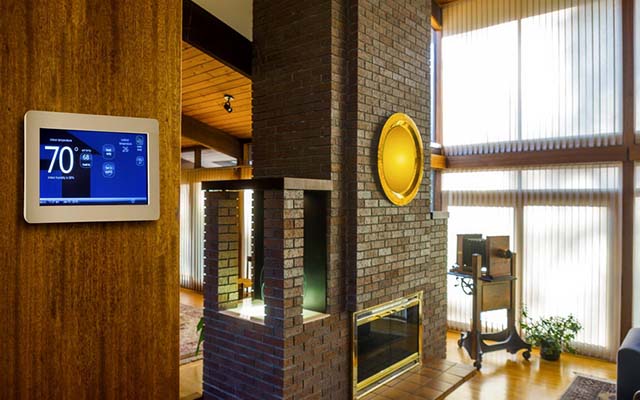

לדברי אנשי מקצוע, יש להתקין תרמוסטטים לחדרים אלחוטיים בסלונים הרחק מציוד חשמלי ביתי הקיים (טלוויזיה, מקרר, מנורות וכו ‘), שכן הקרבה לחום המוקרן מהם עלולה לגרום להפעלה לא נכונה של המכשיר. כמה המלצות להתקנת תרמוסטט אלחוטי לדוד גז:

• למדידה נכונה של טמפרטורת החדר יש צורך לספק גישה חופשית לאוויר לטרמוסטט;
• לא מומלץ לכסות מכשירים עם רהיטים או וילונות כבדים;
• המכשיר צריך להיות ממוקם בחדרים הכי מגניבים או במגורים שבהם התושבים מבלים את רוב הזמן;

• יש להימנע מאור שמש ישיר;
• אין להתקין את המכשיר ליד רדיאטורים לחימום או תנורי חימום;
• לא ייתכן שהמכשירים נמצאים באזור הטיוטות.

עצה מועילה! חיישני תרמוסטט החדר לחימום מופעלים כאשר טמפרטורת החדר משתנה ב -0.25 מעלות.

בקרת חימום עם תרמוסטט לדוד גז

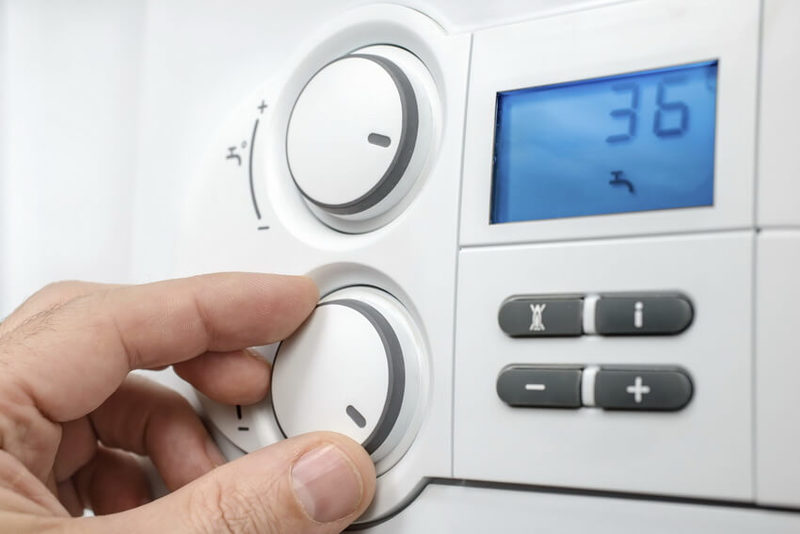

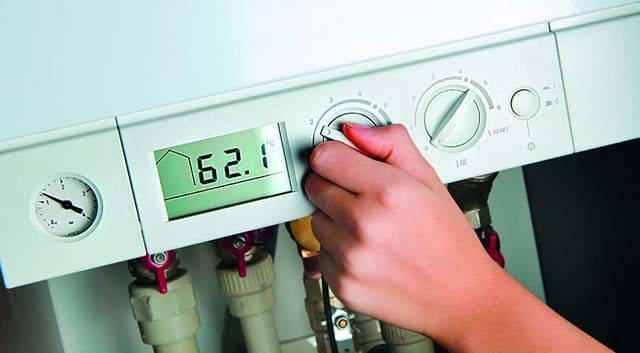

ניתן לשלוט בפעולת ציוד החימום באמצעות ההגדרה במצב ידני או באמצעות תרמוסטט לדוד חימום גז. ברצוני לציין כי באמצעות הגדרות ידניות תוכל לקבוע את טמפרטורת נוזל הקירור במערכת. תפקוד כזה של הציוד אינו מגיב בשום צורה לשינויים בטמפרטורת האוויר בחדר, ואם זה יקרה, יהיה עליך להגדיר מחדש את הדוד באופן ידני..

פעולת הדוד במקרה של שליטה ידנית קשורה להפעלה וכיבוי תכופים של הציוד, כמו גם להפעלת משאבת המחזור, ללא קשר לאיזה מצב היחידה נמצאת: הפעלה או המתנה. הדבר מוביל לבלאי מהיר של ציוד החימום ואינו תורם לצריכת דלק יעילה..

אם אנחנו מדברים על שליטה באמצעות תרמוסטט לדוד גז, אז מכשיר כזה קובע את המצב האופטימלי ליחידה, תוך התחשבות בטמפרטורת האוויר בחדר המחומם. אם, למשל, הייתה התחממות חדה והחדר קיבל חום נוסף מקרני השמש, התרמוסטט יגיב מיידית וייתן אות למכשיר הבקרה לכבות את הדוד..

בהתחשב בכך שבעזרת תרמוסטט (בקר טמפרטורה) לדוד גז אפשר להגדיר את ערך הטמפרטורה הנדרש בחדר, החימום יתבצע רק אם הוא יורד. כך, אם המכשיר מוגדר ל 20 ° C, ובמהלך היום החדר מתחמם גם בגלל חום שמש או הפעלת מכשירי בישול, הדוד יהיה בשלב ההמתנה למשך זמן רב..

במקרה זה צריכת הדלק תהיה נמוכה משמעותית. לפני שאתה קונה טרמוסטט לדוד לחימום גז, עליך לשאול כיצד להגדיר את המכשיר כראוי.

מטרה ומדוע עליך להסדיר את הטמפרטורה

במבט ראשון, מטרתו של הרגולטור אינה ברורה, אנו כבר מתאימים את הטמפרטורה הנדרשת של מי הברז בעזרת מערבל …

כפי שהשם מרמז, המכשיר נועד לשלוט בטמפרטורת המים החמים המגיעים מהברז. אך לא-מומחים לא לגמרי ברור מדוע יש לעשות זאת.?

אחרי הכל, אנחנו כבר מסדירים את זה על ידי הוספת כמויות שונות של מים קרים. ראשית, כדי להקל על חשיפת כל השאלות, נתאר את התקן מערכות אספקת המים החמים (בקיצור DHW).

מערכות אספקת מים חמים

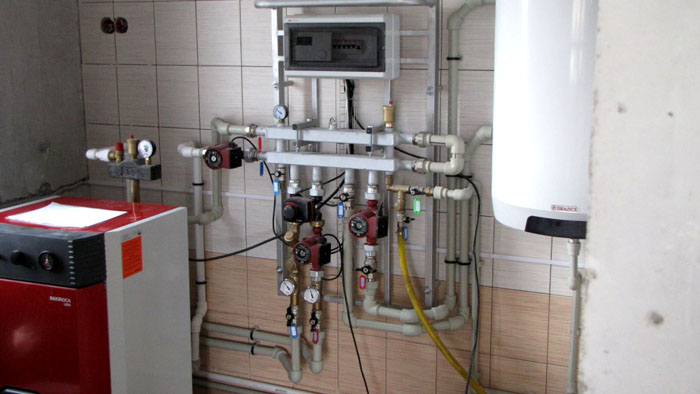

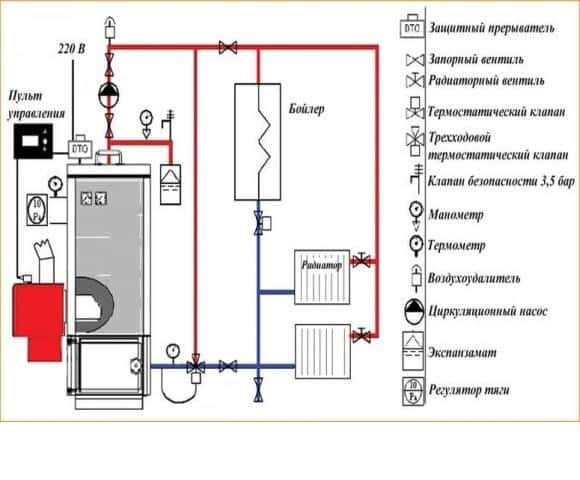

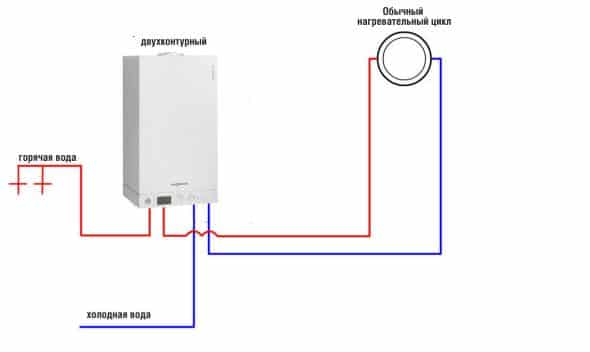

המכשיר של מערכת אספקת מים חמים וחימום של בית מודרני

רוב מערכות אספקת המים החמים מקושרות למערכות חימום. יחד עם זאת, מים אינם נלקחים ישירות מהדוד, רק אם לא מדובר בדוד קטן במעגל כפול, בעל מחליפי חום מיוחדים לצרכי מים חמים..

ישנן שלוש סיבות:

1. מים לדודים מטוהרים בצורה מיוחדת כך שיש פחות קנה מידה, לא כדאי לקחת אותם לאספקת מים, ואז לבשל אותם שוב;
2. מים מוכנים רכים ואינם מרווים את הצמא, הם עלולים להכיל זיהומים מזיקים;
3. נסיגת מים בלתי מבוקרת מסוכנת לדודים.

לכן מותקנים מחליפי חום מיוחדים (הנקראים גם דוודים), בהם מחממים מי ברז. הם מגיעים בעיצובים שונים צרור צינורות במעטפת עם מים לאספקת מים חמים שטופים במי רשת, סט צלחות עם תעלות.

למה להסדיר את טמפרטורת המים החמים

כעת נעבור לתשובה לשאלה: מדוע הם מסדירים את טמפרטורת המים החמים. אחרי הכל, אתה יכול להשאיר אותו כפי שהוא ביציאה של מחליף החום, כלומר שווה לטמפרטורה של מי החימום. ישנן שלוש סיבות.

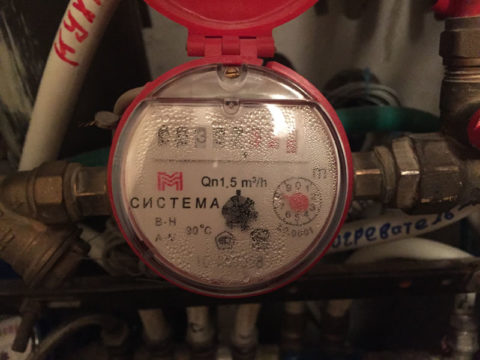

רוב הצרכנים משלמים באמצעות מדי מים חמים

1. על מנת לחסוך כסף. למדינה יש תקן לאספקת מים חמים, הקובע כי הטמפרטורה שלה צריכה להיות לפחות 60 ולא יותר מ 75 ° C. הטמפרטורה של מי הרשת נקבעת על פי לוח זמנים מיוחד בהתאם לטמפרטורה בחוץ ויכול להגיע עד 90 מעלות.

מכיוון שרוב הצרכנים משלמים על כמות המים החמים המשמשים לפי קריאות מדי המים, אין טעם שחברות המספקות אותו לבזבז דלק כדי לחמם אותו מעל הגבול התחתון של התקן..

עֵצָה. לא יהיה חסכון בבית פרטי עם חימום אוטונומי ואספקת מים חמים. מחממים את המים יותר, אנחנו פשוט מדללים יותר מהם במים קרים (כבר דיברנו על זה) ומשתמשים בנפח קטן יותר.

צריבה של מים חמים

1. למען הביטחון. אותן 60-75 מעלות מוסדרות על ידי SanPiN 2.1.4.2496-09. יתר על כן, אם הגבול התחתון נבחר כך שלמים יהיו התנאים הלא נוחים ביותר להתפתחות חיידקים, אז 75оС העליון מוסבר על ידי בעיות בריאותיות. אם למשל במקלחת, פתחו בטעות ברז עם מים המחוממים מעל הגבול הזה בלחץ מלא, אז יש סיכוי להיכוויות.
2. הסיבה השלישית עובדת רק במקרים בודדים. אם הדוד פועל על גז, בקיץ ורק על מנת לענות על צרכי אספקת המים החמים, ניתן יהיה לשמור על טמפרטורת נוזל הקירור ליד הגבול התחתון של התקן ולווסת אותו על ידי הדוד, תוך מתן מחלק. עם וסת על מחליף החום.

אבל 60 מעלות צלזיוס ממוקם באזור נקודת הטל של דלק הגז. ואם מי החשמל בטמפרטורה כזו, הדוד יתחיל “לבכות”, מים יתחילו להתעבות על המשטחים הפנימיים שלו, מה שמפחית את היעילות ומוביל לקורוזיה. לכן, יש צורך לחמם את נוזל הקירור יותר, וטמפרטורת המים החמים הרצויים מושגת בעזרת הרגולטור.

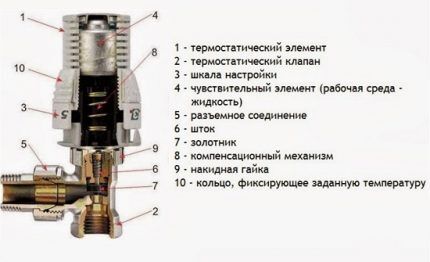

המכשיר ועקרון הפעולה של התרמוסטט

כל שסתום רדיאטור אוטומטי מורכב משני חלקים:

1. שסתום תרמוסטטי עם מפעיל לכיבוי זרימת מדיום החימום.

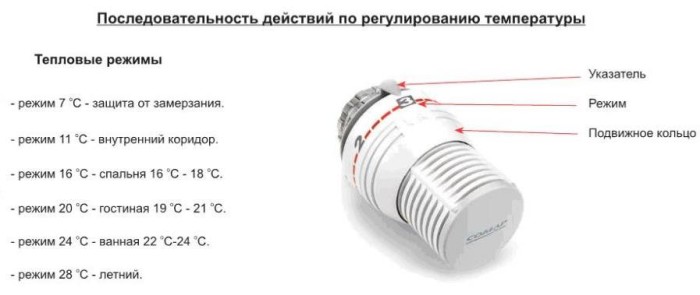

2. ראש תרמי עם אלמנט בקרה המגיב לשינויים בטמפרטורת האוויר.

השסתום, עשוי פליז, בעל מנגנון מסורתי עם חרוט עבודה הנכנס למושב ובכך מצמצם את שטח הזרימה שלו. ההבדל משסתום ידני קונבנציונאלי הוא שהקונוס מחובר למוט דחיפה קפיץ המשתרע החוצה. לחיצה על קצה המוט מתבצעת על ידי האלמנט השני – הראש התרמי. ככל שהלחץ חזק יותר, שטח הזרימה קטן יותר. התרשים שלהלן מציג את הרכבה של מכלול וויסת סוללות החימום:

בתוך הראש התרמוסטטי יש מיכל אטום קטן מלא במדיום רגיש לחום – נוזל או גז. כאשר מחומם, מדיום זה מתרחב, המיכל גדל ולוחץ חזק יותר על הגזע וחוסם את זרימת נוזל הקירור. בעת קירור, התהליך הולך בכיוון ההפוך, שהוא עקרון הפעולה של הראש התרמי. ידית הכוונון המוגדלת מגבילה באופן מכני את פתיחת השסתום המרבית.

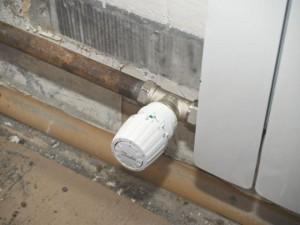

חָשׁוּב. התרמוסטט המותקן על הסוללה משפיע רק על קצב הזרימה של נוזל הקירור, ומשנה אותו בכיוון זה או אחר. התרמוסטט אינו מווסת את טמפרטורת המים, כלומר מבצע ויסות כמותי, אך אינו איכותי.

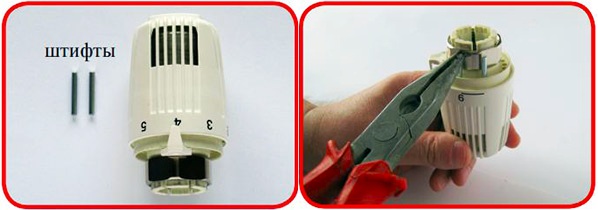

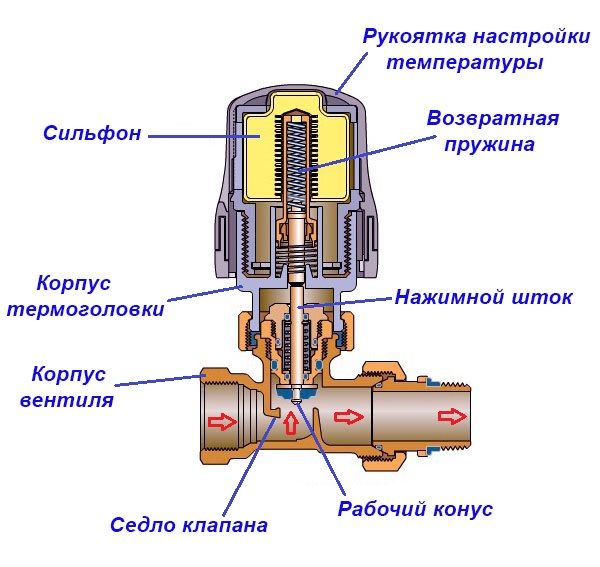

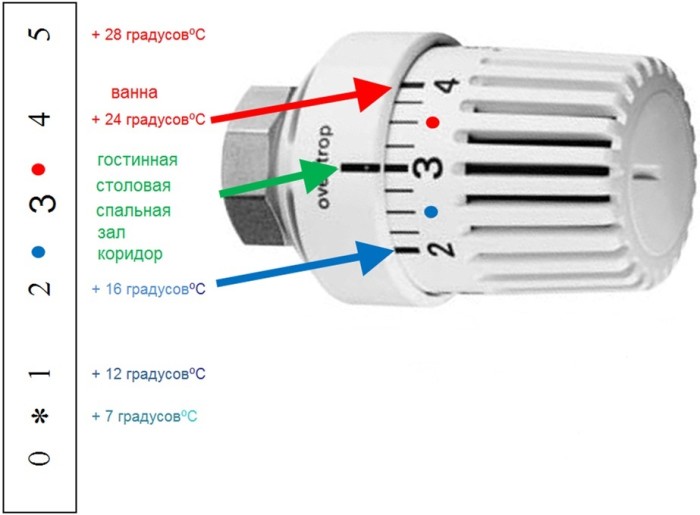

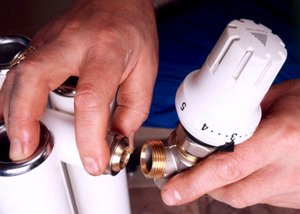

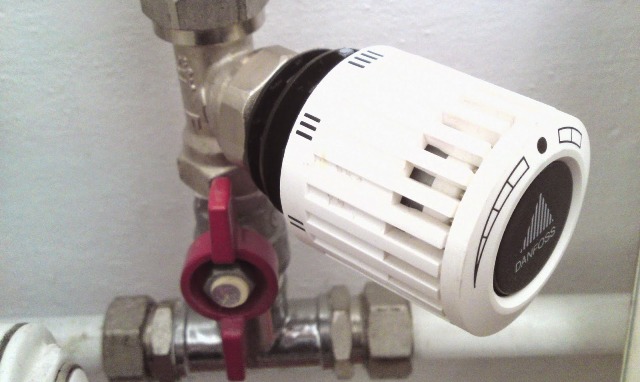

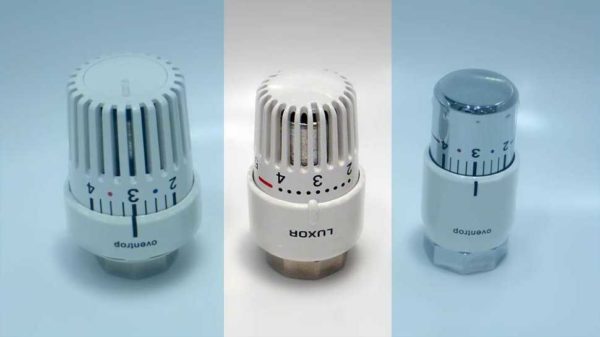

עיצוב תרמוסטטים לחימום רדיאטורים

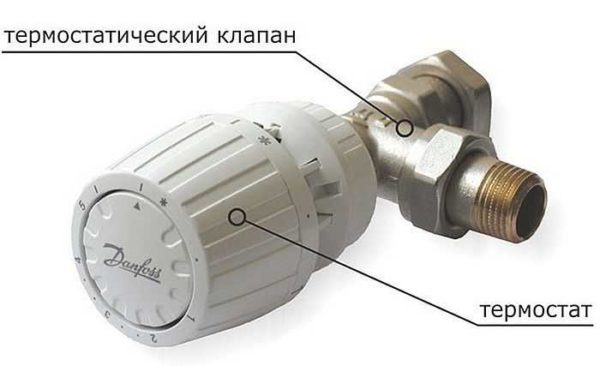

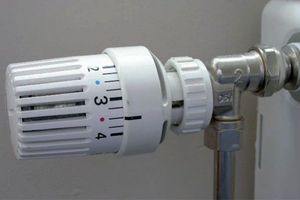

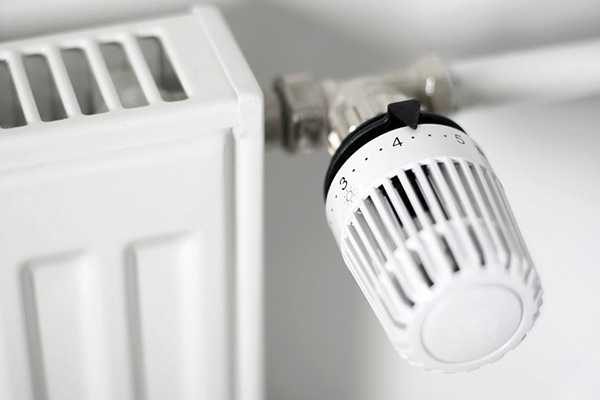

תרמוסטט לרדיאטור חימום מורכב משני חלקים – שסתום (שסתום תרמו) וראש תרמוסטטי (אלמנט תרמוסטטי, ווסת טמפרטורה). מוצרים אלה מיוצרים עבור גדלי צינורות שונים וסוגים שונים של מערכות חימום. הראש התרמוסטטי נשלף, ניתן להתקין רגולטורים מסוגים שונים ואפילו יצרנים שונים על אותו שסתום – המושב סטנדרטי.

תרמוסטט לרדיאטור חימום מורכב משני חלקים – שסתום מיוחד (שסתום) וראש תרמוסטטי (רגולטור)

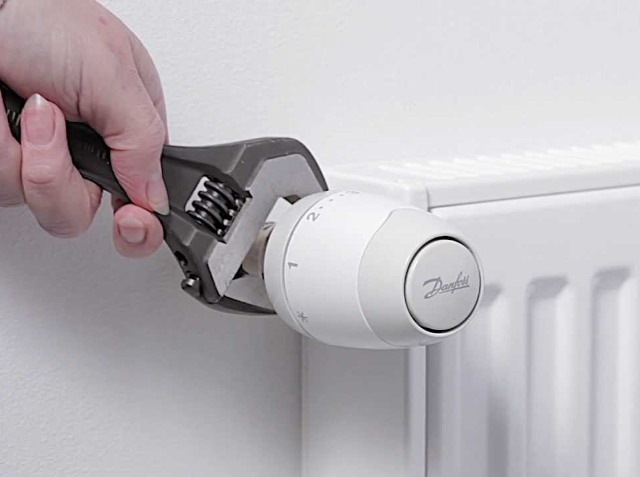

שני השסתומים והרגולטורים שונים, כך שלפני התקנת תרמוסטט לרדיאטור חימום, תצטרך להכיר מעט את המבנה, הפונקציות והסוגים שלו..

סוגי וויסות החדרים

לוויסות אוטומטי של בעירת הדוד בהתאם לטמפרטורת האוויר בחדר, משתמשים בשני סוגים של תרמוסטטים:

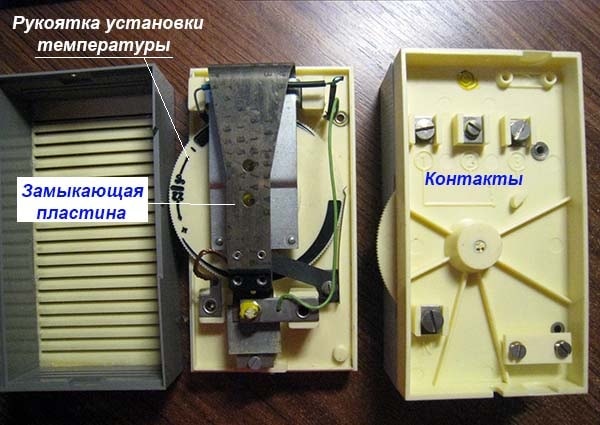

1. מֵכָנִי. השבירה והסגירה של המעגל החשמלי מיוצרת על ידי צלחת דו -מתכתית, המתכופפת מחימום. כדי לשנות את הטמפרטורה הרצויה, המשתמש מסובב כפתור שמגדיל או מקטין את הפער בין הצלחת למגע השני.

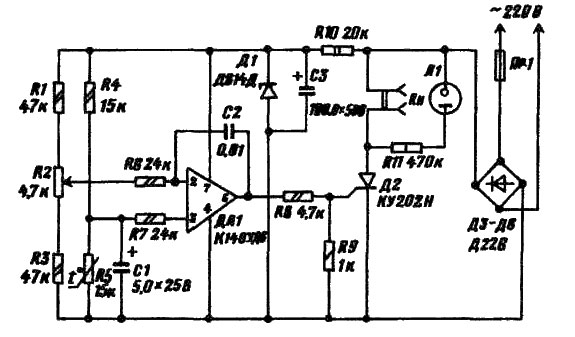

2. אלקטרוני (דיגיטלי). כאן, תפקידו של אלמנט רגיש לחום משחק תרמיסטור, שמשנה את ההתנגדות בהתאם לטמפרטורה. המעגל, הכולל את החלק שצוין, סוגר את אנשי הקשר ממסר, בהנחיית השינוי בהתנגדות ובהגדרות המשתמש.

התייחסות. חיישני טמפרטורה מכניים ואלקטרוניים משמשים לא רק לדוד. תרמוסטטים משמשים בהצלחה באזורים אחרים של מערכת החימום, למשל, כדי לכבות את משאבת המחזור של ענף רדיאטור נפרד או לבקרת אזורים של חימום תת רצפתי..

המכשיר המכני מחובר למחולל החום באמצעות כבל. רוב הדגמים האלקטרוניים מספקים קישוריות אלחוטית. על פי ביקורות, תרמוסטטים נשלטים ברדיו צוברים פופולריות רבה בשל קלות ההתקנה והתפעול שלהם. כיצד פועל התרמוסטט לדוד האלחוטי:

1. המכשיר מורכב משתי יחידות המצוידות במודולי רדיו.
2. הבלוק הראשון, המפעיל את ממסר ההנהלה, ממוקם ישירות ליד התנור ומחובר למחבר הנדרש. ספק כוח – ממערכת חשמל ביתית של 220 וולט.
3. היחידה השנייה עם כפתור תצוגה ובקרה מופעלת באמצעות סוללות ומותקנת במקום נוח בבית.
4. חיישן תרמי הממוקם בתוך השלט מגיב לטמפרטורה של סביבת האוויר. בזמן הנכון, מודול הרדיו שולח אותות לבלוק הראשון להפעלת / כיבוי הדוד. הוא פותח את אנשי הקשר ממסר, חימום ומחזור של נוזל הקירור מפסיק או מתחדש.

תרמוסטטים אלחוטיים מורכבים משני בלוקים המחליפים אותות רדיו

סוגים בסיסיים של דוודים ובקרת טמפרטורה

ישנם מספר סוגים של דוודים: דלק מוצק, גז, דלק חשמלי ונוזלי.

דוודים נמצאים בשימוש נרחב בכל רחבי העולם. יש דוגמאות ביתיות, יש דוודים ומיובאים. חומר הייצור הוא פלדה או ברזל יצוק. קל לתפעול, חסכוני, עם פונקציה של התאמת הטמפרטורה של נוזל הקירור. בדגמים זולים יותר, פונקציה זו מיושמת באמצעות מכשיר מיוחד – רכיב תרמי.

מבחינה מבנית, חומר תרמי הוא מוצר מתכת, שהמידות הגיאומטריות שלו יורדות או עולות בהשפעת הטמפרטורות (תלוי במידת החימום). ומכאן, בתורו, משתנה מיקום המנוף המיוחד, שסוגר ופותח את דש המשיכה. התמונה מראה דוגמה של וסת כזה:

ככל שהמכשיר פתוח יותר כך תהליך הבעירה חזק יותר ולהיפך. לפיכך, נפח האוויר הנכנס לתא הבעירה מהסוג הנשלט נשלט לחלוטין על ידי התרמוסטט, ובמידת הצורך אספקת אספקתו ותהליך הבעירה מת. בדגמים מודרניים יותר מותקנים בקרים, בהתאם לתנאים התרמיים שנקבעו, שולטים בזרימת האוויר, מפעילים (או מכבים) מאוורר מיוחד (ראו תמונה למטה):

דוד עם בקר טמפרטורה

דוודי גז הם היחידות הנפוצות והזולות ביותר לתפעול. דוודים הם במעגל יחיד ובמעגל כפול. לדודי מעגל יחיד יש מחליף חום אחד ומיועדים לחימום בלבד. תרשים החיבור מוצג באיור שלהלן:

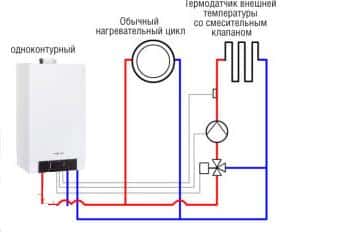

דיאגרמת חיבור לדוד במעגל יחיד

לדודי מעגל כפול יש שני מחליפי חום ומיועדים לחימום וקבלת מים חמים. תרשים חיבור הדוד מוצג להלן:

תכנית להפעלה של דוד במעגל כפול

בחלק מהדודים יש רגולטורים נפרדים לחימום וטמפרטורות מים חמים..

קבוצה מספר 1: מכני

פעולתו של חיישן תרמי מכני מבוססת על השינוי במאפייני החומר כאשר הטמפרטורה שלו משתנה. הוא קל לשימוש, ידידותי לתקציב, יעיל למדי ועצמאי לחלוטין מאפשרות אספקת החשמל. הוא מיועד להתקנה על צינורות של מערכת חימום מים כדי להסדיר את זרימת מדיום החימום.

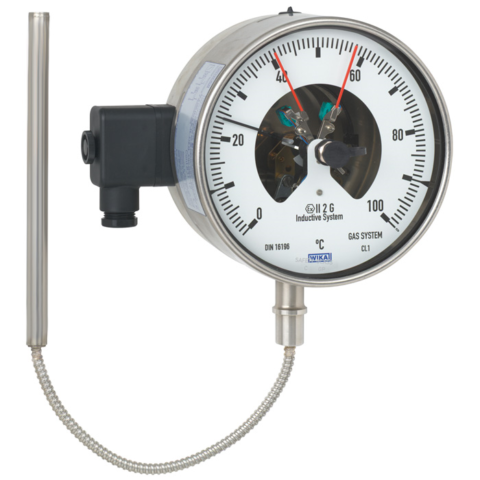

דוגמה קלאסית של תרמוסטט מכני הוא מכשיר עם שסתום מחט (מנעול) וראש תרמו-מפוח

בתרמוסטטים מכניים, הדברים הבאים משמשים חומר המגיב לשינויי טמפרטורה:

• גַז;
• נוזל.

כאשר מחממים את הנוזל, הגזים מתרחבים, מה שמוביל ללחץ שלהם על גזע שסתום הסימון. כשהטמפרטורה יורדת, הם מתכווצים, המנעול מוחזר על ידי מעיין, והמים המחוממים זורמים דרך הצינורות לרדיאטורי החימום שוב..

תרמוסטטים לסוללות מאופיינים ברגישות חלשה ושגיאת ויסות גדולה. הם עובדים רק כשהטמפרטורה עולה ב -2 מעלות או יותר. בנוסף, עם הזמן, מילוי המפוח מאבד את המאפיינים שלו, המספרים בכפתור להגדרת פרמטרי הטמפרטורה הנדרשים ומעלות אמיתיות מתחילים להיות שונים.

לתרמוסטטים אלה יש גודל די גדול. רובם המכריע נועד למדוד את טמפרטורת המים בסוללות, ולא את האוויר בחדר. לרוב קשה להתאים אותם בדיוק כפי שבעל הבית רוצה..

קבוצה מספר 2: אלקטרומכני

תרמוסטטים אלה פועלים על פי עקרונות הדומים לאנלוגים מכניים גרידא. לוח מתכת משמש רק כאלמנט רגיש לטמפרטורה..

כאשר הוא מחומם, הוא מתכופף וסוגר את המגע, וכשהוא מקורר, הוא חוזר למיקומו המקורי ופותח את המעגל. וכבר דרך המעגל הזה, נשלח אות ליחידת הבקרה של המבער.

התרמוסטט האלקטרו -מכני דורש אספקת חשמל, הוא שולט על השסתומים או המבערים בדוד המסדירים את זרימת מדיום החימום באמצעות אותות חשמליים.

אפשרות נוספת עבור תרמוסטט אלקטרומכני היא מכשיר עם חיישן בצורה של שתי לוחות העשויות מתכות שונות. במקרה זה, הרכיב התרגיש רגיש מותקן ישירות בתוך תא האש של דוד דלק מוצק..

בטמפרטורות גבוהות נוצר הבדל פוטנציאלי בין הלוחות המשפיע על הממסר האלקטרומגנטי. אנשי הקשר האחרונים נפתחים ונסגרים. כתוצאה מכך, הזרקת האוויר לתא הבעירה מופעלת / כבויה..

קבוצה מס ‘3: אלקטרונית

סוג זה של תרמוסטט לדודי מים חמים שייך לקטגוריה הנדיפה. למכשירים כאלה יש חיישן טמפרטורה מרוחק המפקח על טמפרטורת החדר, ויחידת בקרה מלאה עם תצוגה.

עבור דוודים חשמליים, תרמוסטטים כאלה הם חובה. בלעדיהם, תנורי חימום חשמליים יעבדו מבלי לעצור, לחמם את האוויר או את נושאת החום יותר מדי..

דוודים ודודי חשמל ברוב המכריע של המקרים מצוידים בטרמוסטטים במפעל.

ישנם שני אלמנטים עיקריים בטרמוסטט אלקטרוני:

1. חיישן טמפרטורה.
2. מיקרו -בקר.

הראשון מודד את הטמפרטורה, והשני שולט בה ונותן אותות להגדלת / הקטנת אספקת אנרגיית החום לחדר. החיישן יכול לשלוח אות אנלוגי או דיגיטלי לבקר. במקרה הראשון, התרמוסטט דומה ביכולותיו לאנלוגי מכני, רק שהוא עולה עליו במידה רבה בדיוק מדידת מחווני הטמפרטורה..

תרמוסטטים דיגיטליים הם שיא הפיתוח של מכשירים אלה. הם מאפשרים לך לווסת את אספקת החום על פי אלגוריתם שנקבע מראש. בנוסף, תוכל לחבר אליהם הרבה יותר חיישנים הממוקמים הן בחדרים והן ברחוב..

לתרמוסטטים אלקטרוניים רבים יש יכולת שליטה מרחוק באמצעות אינפרא אדום או סלולרי. זה מאפשר לך להתאים את טמפרטורת החדר לא רק באמצעות השלט בחדר, אלא גם מכל מקום שמחוצה לו..

לדוגמה, אפילו עזיבת העבודה, אתה יכול לשלוח איתות לחימום אוויר החדר לפרמטרים נוחים, ועד הגעתך הבית ישמח אותך בחמימות וחמימות..

מכשירים אלקטרוניים שנועדו להתאים אוטומטית את המאפיינים האיכותיים והכמותיים של נוזל הקירור הם מרכיב חיוני במערכות חימום בבתים חכמים. אנו ממליצים לך להכיר את המכשיר שלהם.

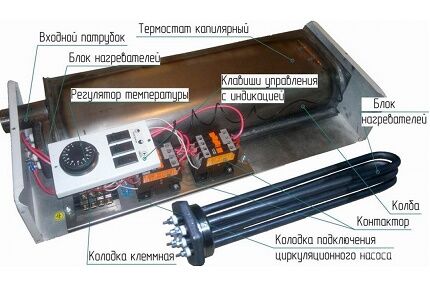

דודי חשמל

חלופה די נפוצה לדודי גז ודלק מוצק. הרבה יתרונות, יעילות גבוהה, אך תקופת החזר ארוכה. החיבור פשוט, בדומה לדודי גז, אך ללא אספקת מים קרים. ניתנת ויסות טמפרטורה והגנה מפני התחממות יתר.

עם טיימר מכני פשוט לדוד חשמלי, ישנן שלוש אפשרויות להפעלת מערכת החימום המרכזית:

1. הדוד כבוי;
2. הדוד מספק מים חמים;
3. הדוד נדלק ונכבה בזמן שנקבע.

טיימרים מכניים בדרך כלל מחוג עגול גדול ובמרכזו קנה מידה של 24 שעות. אתה יכול לסובב את החוגה כדי להגדיר את הזמן הרצוי ולאחר מכן להשאיר אותו כך. הדוד יופעל בזמן הנכון. החלק החיצוני מורכב מקבוצת כרטיסיות לתקופה של 15 דקות שמוכנסות להתאמה קלה של מצבי ההפעלה וההגדרה. ניתן לבצע הגדרת חירום מחדש, המתבצעת כאשר הדוד מחובר לרשת.

קל להגדיר טיימרים מכניים, אך יחד עם זאת הדוד תמיד נדלק וכיבוי בו זמנית בכל יום בכל יום, וייתכן שזה לא יספק את הבעלים אם המשפחה גדולה ותהליכי הרחצה מתבצעים מספר פעמים ביום בשעה זמנים שונים.

תרמוסטט לחדר לתכנות

תרמוסטט החדר האלקטרוני הניתן לתכנות מאפשר לך לבחור את הטמפרטורה הרצויה והנוחה בכל עת, קל להגדיר מחדש ולשנות את מצב ההפעלה. טיימר הזמן מאפשר לך להגדיר דפוס אחר לחימום בימי חול ובסופי שבוע. חלק מהטיימרים מאפשרים לך להגדיר פרמטרים שונים לכל יום בשבוע, זה יכול להיות שימושי עבור אנשים העובדים במשרה חלקית או במשמרות. דגמי Terneo ו- KChM רבים מצוידים בתרמוסטטים כאלה..

תרמוסטט לחדר לתכנות

תרמוסטט החדר הניתן לתכנות מאפשר לך להגדיר תקני חימום אישיים לכל יום בהתאם לסגנון החיים שלך ולשמור על טמפרטורת הבית בכל עת, ללא קשר לנוכחות או עזיבה של הבעלים.

אם דוד עם רדיאטור אחראי על מערכת החימום, ככלל, יש צורך רק בתרמוסטט חדר אחד לתכנות כדי לשלוט על כל הבית. יש להתאים כמה דפוסים באביב ובסתיו כאשר השעון זז קדימה ואחורה, או שחל שינוי מסוים בתנאי האקלים. אנו ממליצים גם לשנות את הגדרות הטמפרטורה בעת שינוי היום והלילה..

לבקר אקלים כזה יש מספר אפשרויות המרחיבות את יכולותיו:

• “מסיבה”, שמפסיקה להתחמם במשך מספר שעות, ואז מתחדשת;
• “דריסה” מאפשרת לך לשנות זמנית את הטמפרטורות המתוכנתות באחת התקופות שהוגדרו;
• “חג”, מגביר את עוצמת החימום או מקטין אותו למספר ימים מסוים.

תרמוסטט מרכזי

תרמוסטט כזה ממוקם רחוק מהדוד שלך ובדרך כלל מאפשר לך להפעיל או לכבות חימום בכל הבית. גרסאות ישנות יותר מחוברות לדוד, מערכות חדשות יותר שולחות בדרך כלל אותות לעמדת הפקודה של המכשיר. עם מכשירים מהסוג החדש מצוידים מכשירים די יקרים אך יעילים: דודי מעגלים כפולים Ferroli, Beretta ו- AOGV ביתי..

המפורסמים ביותר הם תרמוסטטים לחדרים לדוד בעל מעגל כפול של סימני המסחר Gsm ו- Protherm. יש להם תרמוסטט דילומטרי מובנה לדוד, אשר בהתאם לדגם יכול לעבוד מרחוק, לעתים קרובות טכנולוגיה זו משמשת לדוד חשמלי או ליחידות דלק מוצק..

תרמוסטט החדר מכבה את חימום המערכת לפי הצורך. הוא פועל על ידי מדידת טמפרטורת האוויר, והפעלת החימום כאשר טמפרטורת האוויר יורדת מהגדרת התרמוסטט, וכיבוי כאשר מגיעים לטמפרטורה שנקבעה..

עֵצָה:

1. מומלץ להגדיר את התרמוסטט על 20 ° C;
2. בלילה, הטמפרטורה שנקבעה צריכה להיות בין 19-21 מעלות צלזיוס.
3. רצוי שחדר הילדים יהיה בסביבות 22 מעלות צלזיוס.
4. הטמפרטורה לא צריכה לרדת מתחת ל 22 ° C בחדר לקשישים ולאנשים עם מוגבלויות.

ככלל, רק בקר אקלים אחד במערכת החימום מבוסס על הטמפרטורה של הבית כולו, או על חדרים בודדים. האפשרות הטובה ביותר היא למקם אותו בסלון או בחדר השינה, שאמור להיות המקום המבוקש ביותר בבית..

תרמוסטטים לחדר זקוקים לזרימת אוויר חופשית למדידת הטמפרטורה, ולכן אין לכסות אותם בווילונות או לחסום אותם על ידי רהיטים. התקנים הסמוכים לטרמוסטט החשמלי עלולים להפריע לפעולה הנכונה של המכשיר. אלה כוללים מנורות, טלוויזיות, דוודי השכן דרך הקיר, מתגי מגע.

שסתומי בקרה תרמוסטטיים

השסתום התרמוסטטי הוא פתרון פשוט לבעיה של קבלת נושא חום בטמפרטורה נתונה על ידי ערבוב מים קרים יותר עם מים חמים יותר. השסתום התלת כיווני מוצג להלן:

תוכנית לחיבור שסתום תלת כיווני למערכת החימום:

תרשים חיווט לדוד מוצק באמצעות שסתום תלת-כיווני תרמוסטטי:

תרשים צנרת דוד גז באמצעות שסתום תלת-כיווני תרמוסטטי:

תרשים צנרת דוד גז באמצעות שסתום תלת-כיווני תרמוסטטי

שסתום הרדיאטור התרמוסטטי מאפשר לך לשלוט בטמפרטורת החדר על ידי שינוי זרימת המים החמים דרך הרדיאטור. הם מסדירים את זרימת המים החמים דרך הרדיאטור, אך אינם שולטים בדוד. התקנים כאלה חייבים להיות מותקנים על מנת להתאים את הטמפרטורה הנדרשת בכל חדר בנפרד..

יש לראות רעיון זה כהשלמה להתקנת הרגולציה התרמית. כמו כן, מכשירים כאלה זקוקים להתאמה תקופתית ובדיקות ביצועים קבועות (כל שישה חודשים במהלך שינוי מצבי ההפעלה).

תרמוסטט חיצוני תוצרת בית לדוד: הדרכה

להלן תרשים של מכשיר תרמוסטט תוצרת בית, המורכב על מעגלים מיקרו מסדרת Atmega-8 ו- 566, צג LCD, תא צילום וכמה חיישני טמפרטורה. Atmega-8 המעגל הניתן לתכנות ואחראי לעמידה בפרמטרים שצוינו בהגדרות התרמוסטט.

תרשים של תרמוסטט חיצוני תוצרת בית לדוד

למעשה, מעגל זה מפעיל או מכבה את דוד החימום כאשר הטמפרטורה החיצונית יורדת (עולה) (חיישן U2), וגם מבצעת פעולות אלה כאשר טמפרטורת החדר משתנה (חיישן U1). ניתנת התאמה לפעולה של שני טיימרים, המאפשרים לך להתאים את זמן התהליכים הללו. חלק ממעגל עם פוטורזיסטור משפיע על תהליך הפעלת הדוד בזמן היום.

חיישן U1 ממוקם ישירות בחדר, וחיישן U2 נמצא בחוץ. הוא מחובר לדוד ומותקן לידו. במידת הצורך, ניתן להוסיף את החלק החשמלי של המעגל, המאפשר לך להדליק ולכבות יחידות בעלות הספק גבוה:

החלק החשמלי של המעגל, המאפשר לך להפעיל את כיבוי יחידות הספק גבוה

מעגל תרמוסטט נוסף עם פרמטר שליטה אחד המבוסס על מעגל המיקרו K561LA7:

מעגל תרמוסטט עם פרמטר בקרה אחד המבוסס על מעגל המיקרו K561LA7

התרמוסטט המורכב המבוסס על מעגל המיקרו K651LA7 נבדל בפשטותו ובקלות ההסתגלות. התרמוסטט שלנו הוא תרמיסטור מיוחד המפחית באופן משמעותי את ההתנגדות בעת חימום. נגד זה נכלל ברשת מפריד מתח החשמל. הנגד R2 ממוקם גם במעגל זה, בעזרתו אנו יכולים להגדיר את הטמפרטורה הנדרשת. בהתבסס על תוכנית כזו, אתה יכול להכין תרמוסטט לכל דוד: Baksi, Ariston, Evp, Don.

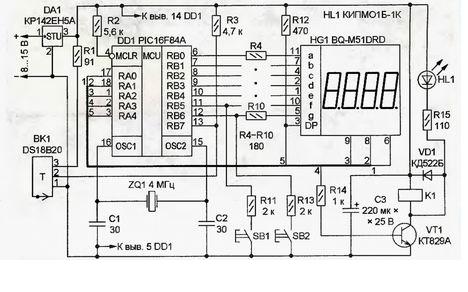

מעגל נוסף עבור תרמוסטט מבוסס מיקרו-בקר:

מעגל לתרמוסטט המבוסס על מיקרו -בקר

המכשיר מורכב על בסיס המיקרו PIC16F84A. תפקיד החיישן מתבצע על ידי מדחום דיגיטלי DS18B20. ממסר קטן שולט בעומס. מיקרו -מתגים קובעים את הטמפרטורה המוצגת באינדיקטורים. לפני ההרכבה, יהיה עליך לתכנת את המיקרו -בקר. ראשית, מחק הכל מהשבב ולאחר מכן תכנן מחדש ולאחר מכן הרכיב מחדש והשתמש בו לבריאותך. המכשיר אינו מצבי רוח ועובד מצוין.

עלות החלקים היא 300-400 רובל. דגם רגולטור דומה עולה פי חמישה.

כמה טיפים לסיום:

• למרות שגרסאות שונות של תרמוסטטים מתאימות לרוב הדגמים, עדיין רצוי שהתרמוסטט לדוד ולדוד עצמו ייוצר על ידי אותו יצרן, הדבר יפשט מאוד את ההתקנה ואת הפעולה עצמה;
• לפני רכישת ציוד כזה, עליך לחשב את שטח החדר ואת הטמפרטורה הנדרשת על מנת להימנע מציוד “השבתה” ולשנות את החיווט בקשר לחיבור מכשירים בעלי הספק גבוה יותר;
• לפני התקנת הציוד, עליך לדאוג לבידוד התרמי של החדר, אחרת הפסדי חום גבוהים יהיו בלתי נמנעים, וזהו פריט עלות נוסף;
• אם אינך בטוח שאתה צריך לרכוש ציוד יקר, תוכל לערוך ניסוי צרכני. קנה תרמוסטט מכני זול יותר, התאם אותו וראה את התוצאה.

תרמוסטט אלחוטי לדוד גז

מתכנתים אלחוטיים יקלו על השליטה במכשירי חימום הממוקמים במקומות שקשה להגיע אליהם. אינך צריך למשוך ערימת חוטים למיקום נוח עבור חיישן הטמפרטורה. התרמוסטט לדוד האלחוטי מורכב משני מודולים, העובדים באמצעות ערוץ רדיו.

תרמוסטט אלחוטי לחדר הוא הכרחי כאשר כל הקישוט בחדר כבר הושלם ואי אפשר להניח כבל מהתרמוסטט לדוד החימום או ה”מסרק “של בקרת החימום התת רצפתי..

במקרה זה, התרמוסטט האלחוטי מותקן בחדר שהטמפרטורה שלו צריכה להיות נשלטת, והמקלט, ככלל, ממוקם בסביבה הקרובה של דוד חימום (גז או חשמלי), מפעיל תרמו -אלקטרי, שסתום או בקרה אחרת. התקנים של מערכת החימום..

העברת פקודות הבקרה בין התרמוסטט למקלט מתבצעת באמצעות ערוץ תדר רדיו בתדר של 433.92 מגהרץ או 868 מגהרץ. הודות לקידוד האישי של האות בכל זוג תרמוסטט-מקלט, מובטחת תקשורת אמינה ללא הפרעות.

התרמוסטט מופעל על ידי 2 סוללות AA. אורך חיי הסוללה של קבוצה אחת הוא כ -12 חודשים, תלוי בטווח התקשורת ובנוכחות מכשולים בין התרמוסטט למקלט. המקלט מופעל מרשת 220 וולט ויש לו אנשי קשר ממסר מיתוג עוצמתיים המיועדים לעומס של עד 3000 וואט (תלוי בדגם).

1. חלק העבודה מותקן ישירות ליד הדוד ומחובר למסופים שלו באמצעות כבל מיוחד.
2. המרכיב השני הוא גשש תצוגה. בדרך כלל הוא מותקן בחדר מחומם. החיישן יכול להיות מצויד במסך מגע או במסך כפתור. ניואנסים אלה משפיעים על עלות המכשיר..

התקנים “מתקשרים” זה עם זה באמצעות ערוץ רדיו שאינו משפיע על מכשירים אלקטרוניים אחרים בבית (האחרונים גם אינם משפיעים על תרמוסטטים בחדר אלחוטי לדודי גז או עבור אחרים)..

ניתן לחלק אותם מותנה לפשוט ומורכב. הראשון כולל, למשל, תרמוסטט אלחוטי לדוד גז, שתפקידו לכבות או לספק גז, תלוי אם טמפרטורת האוויר בחדר עלתה או ירדה. הם זולים יחסית, אך יש להם רק שתי פונקציות: הפעלה או כיבוי של היחידה.

תרמוסטטים אלחוטיים משוכללים יותר, הן לדודי גז והן לכל סוגי ציוד החימום האחרים, מצוידים בתוכנית המאפשרת לבצע הגדרות שבועיות עם שינויים מדי שעה בפרמטרי האוויר..

ככלל, דגמים אלה הם תנודתיים ופועלים על סוללות או על סוללות נטענות שצריך להטעין. אם יש לך נסיעה ארוכה, עליך לדאוג מראש שיהיה מספיק אספקת סוללה לכל תקופת ההיעדרות..

היתרונות של תרמוסטטים אלחוטיים

תרמוסטט חדר במעגל דוודי הגז מסדיר במדויק את הטמפרטורה ומפחית את צריכת האנרגיה. בנוסף, הוא פועל במצב אוטומטי – אין צורך בהגדרות ידניות.

השימוש במתכנת מקל על המשתמש מבעיות בשמירה על המיקרו אקלים בבית או בדירה, פותח את האפשרויות הבאות:
• בקרת טמפרטורה מדויקת ומהירה. דיוק היישור הוא 0.3 מעלות.
• מצבי יום-לילה, פונקציות של הגדרת טמפרטורות לפי מרווחי זמן במשך מספר ימים מראש.
• חיבור מודול GSM או מערכת בקרה באמצעות Wi-Fi מפחית עוד יותר את הצורך בהשתתפות אנושית בשליטה על הדוד.
• ויסות טמפרטורת אוויר בחדרים שונים.
• תפעול חסכוני של ציוד גז. תרמוסטט עולה כסף, אך משתלם על ידי הפחתת עלויות החימום הכוללות חשמל בשיעור של 20-25%. העובדה היא שכאשר הדוד כבוי, האוטומציה מכבה את המשאבה, שהיא הצרכן שלה.

ההחזר מושג בשתי עונות פעילות. הפחתה במספר ההתחלות / כיבוי מובילה לחיסכון במשאב של דוד גז, שעלותו עולה על מחיר הציוד הנוסף. התקנים הניתנים לתכנות מתאימים את סף חיישן הטמפרטורה.

והשימוש משנה את זמן ההשהיה של הפעלה / כיבוי של דוד הגז, מה שממזער את הסבירות להפעלה אוטומטית במהלך תנודות טמפרטורה לטווח קצר, למשל עקב טיוטה.

תרמוסטט אלחוטי מודרני בעיצוב ארגונומי המתאים בצורה חלקה לכל עיצוב פנים. ההתקנה אינה דורשת חיווט, וזה נוח בעת תכנון מערכת בבתים ישנים.

החיסרון היחיד הוא שהתרמוסטט והדוד יכולים לעבוד ביחד ביעילות, לעתים קרובות אם הם מיוצרים על ידי אותו יצרן. הבדלים באלקטרוניקה הופכים לפעמים מכשירים מיצרנים שונים לבלתי תואמים..

תרמוסטטים עם חיישן טמפרטורת אוויר לדוד

כדי לשמור טוב יותר על המיקרו אקלים במקום, חיישנים המנטרים את טמפרטורת האוויר בחדר עוזרים. נהוג לקרוא להם תרמוסטטים ולהוסיף את המילה “אוויר”.

לפיכך, מתברר שהתרמוסטט פשוט שומר על טמפרטורת נוזל הקירור בטווח מסוים, והתרמוסטט פועל בצורה מדויקת יותר ומייצב את מיקרו האקלים בחדר..

אם האוויר בחדר מחומם בנוסף על ידי כמה מקורות, למשל, על ידי קרני השמש מבעד לזכוכית החלונות או מחום של מכשירי חשמל הפועלים, אז התרמוסטט לא יחוש במהירות את הגורמים הללו, והתרמוסטט יגיב במהירות , חיסכון במשאבי אנרגיה וציוד.

התרמוסטטים פועלים כחלק ממכשירים אוטומטיים אלקטרוניים, בעלי טווח ייצוב טמפרטורה מסוים, ובעיצובם יכולים להעביר מידע ליחידת ההיגיון והבקרה:
• בכבל;
• באמצעות גלי רדיו.

כולם זקוקים לאספקת חשמל. הראשונים מסופקים בחשמל באמצעות ספקי הכוח של המעגל, והאחרונים מופעלים באמצעות סוללות או מצברים מובנים..

כדי לחסוך באנרגיה שלהם, לעתים קרובות משתמשים במצב לסירוגין, כאשר תרמוסטט האוויר מבצע מדידות במשך שבריר של שנייה ומעביר אותן לגוש ההיגיון, ולאחר מכן מכבה אותו לכמה דקות. המדידות הבאות חוזרות על עצמן במחזור דומה..

עקרון בקרת הדוד החשמלי:

איכות טמפרטורת החדר שיש לשמור עליה מושפעת ממיקום ההתקנה של התרמוסטט. לדוגמה, יש לזכור כי:
1. מכשירים נוספים עובדים לעתים קרובות במטבח, פולטים חום, אשר יובא בחשבון על ידי התרמוסטט;
2. מסת אוויר כאשר מחומם עולה לתקרה, וליד הרצפה הטמפרטורה יורדת;
3. כאשר פתחי האוורור נפתחים, החלפת החום עם הרחוב מתחילה;
4. בידוד התרמוסטט ממחזור האוויר הטבעי משבש את פעולת האוטומציה;
5. שימוש תכוף בדלת עשוי להשפיע על המגעים המכניים של החיישן הנמצא בקרבת מקום.

לבלוקי לוגיקה המצוידים במעגלי בקרת מיקרו -מעבד בהפעלה אוטומטית יש פונקציות שונות:
• מודלים בודדים מאפשרים לך להגדיר את משטר הטמפרטורה בחדרים, בהתאם לשעות היום (במהלך שעות העבודה נוצרת נוחות ובלילה – חיסכון) וביום בשבוע;
• זמינות מצב “טמפרטורת הגנת הכפור”;
• התקנת הגנה מפני אובדן תקשורת בין המקלט למשדר, כאשר בקרת הדוד עוברת למצב של “זיכרון מחזורי מיתוג” במשך 24 השעות האחרונות;
• פונקציית הנהלת החשבונות לתפעול ציוד חימום, כמו במדים חשמליים נפרדים;
• שימוש במגעי מנהלים ללא פוטנציאל;
• טווח תקשורת מוגבר בין משדר ומקלט;
• הגנה על ערוצי רדיו מפני הפרעות;
• שליטה במגע;
• הנוכחות של טיימר פלט תוכנית לתקופה של בין שעה למספר חודשים להגדרת ההגדרות שלך. זה נוח לשימוש כאשר אתה רחוק מהאתר במשך זמן רב, למשל, בעת נסיעה בנסיעות עסקים או חופשה..

יצרנים מפורסמים בעולם עוסקים בייצור תרמוסטטים ותרמוסטטים אוויר לדודים חשמליים..

התקנים המסופקים על ידי חברות פופולריים:
1. בוש;
2. אריסטון;
3. SALUS Controls Ltd;
4. ויסמן;
5. Vaillant;
6. פראולי;
7. בקסי;
8. ברטה;
9. אלפא קלור.

בעת בחירת תוכנית בקרת טמפרטורה, יש לבחור חיישן תרמי לתנאי הפעולה הספציפיים שלו, תוך התחשבות בצרכי הצרכן..

חיישן טמפרטורת החדר לדוד גז

על שטח מגורים גדול, מומלץ להשתמש באוטומציה תלוית מזג האוויר. בתנאים כאלה, הדוד מוקצה לתפקיד של מילוי הפסדי חום.

מחוץ לחדר מותקן חיישן מרחוק מיוחד שלפיו הדוד פועל. כדי לבחור את מצב ההפעלה האופטימלי ולהגדיר נכון את הציוד, עדיף לפנות למומחה.

בהעדר מכשירים מיוחדים, יש להתאים את הדוד באופן ידני תוך התמקדות בטמפרטורה של נוזל הקירור. זה די לא נוח ובזבזני לחלוטין. אבל אם אתה קונה טרמוסטט לחדר ומגדיר אותו נכון, אתה יכול לראות מספר יתרונות..

לדוגמה, טמפרטורה נוחה אופטימלית לחיים נקבעת בחדר – 22 מעלות. הסף של התרמוסטטים החזקים והדיוקיים ביותר הוא 0.25 מעלות.

ברגע שהערך שהוגדר על ידי המשתמש מגיע ל -22.25 מעלות, האוטומציה מכבה את מערכת החימום ואת משאבת המחזור. עד שהחיישן יתן לדוד איתות שטמפרטורת האוויר ירדה ל -21.75 מעלות, המערכת לא תפעיל אותו. ברגע שהאות מתקבל, הדוד מתחיל לחמם את החדר..

האוויר מתקרר לאט הרבה יותר מאשר נוזל הקירור במערכת החימום, לכן באמצעות תרמוסטט תוכלו להפחית את מחזור ההצתה של הדוד ומשאבת המחזור. כשמזג ​​האוויר בחוץ שטוף שמש והחדר מתחמם כמה מעלות מקרני השמש, מערכת החימום חוסכת אנרגיה ומנוחה.

כך, על ידי הזמנת תרמוסטט חדר לדודי גז בחנות מקוונת או מקום אחר, תוכלו אפילו לעזוב בחורף, לצאת מהבית ולא לדאוג אם יהיה שם חם ונוח..

לפי העיצוב, התרמוסטטים מתחלקים לסוגים: אלחוטי ועם חוטים לתקשורת עם הדוד. התקן תרמוסטטים במקום נוח, חבר חיישן טמפרטורה, התחבר למערכת בקרת הדוד והשתמש.

תרמוסטטים לחדר זקוקים לאספקת אוויר קבועה לפעולה תקינה ותקינה, ולכן אין לכסות אותם בווילונות או לחסום אותם על ידי רהיטים. מכשירים הסמוכים לטרמוסטט חשמלי יכולים להפריע לפעולה הנכונה של המכשיר: מנורות, טלוויזיות, התקני חימום הממוקמים בקרבת מקום..

תרמוסטט החדר האלקטרוני הניתן לתכנות מאפשר לך לבחור את הטמפרטורה הרצויה והנוחה בכל עת, קל להגדיר מחדש ולשנות את מצב ההפעלה. טיימר מאפשר לך להגדיר דפוס חימום שונה בימי חול ובסופי שבוע.

חלק מהטיימרים מאפשרים לך להגדיר פרמטרים שונים לכל יום בשבוע, זה יכול להיות שימושי עבור אנשים העובדים במשרה חלקית או במשמרות. דגמי Terneo ו- KChM רבים מצוידים בתרמוסטטים כאלה..

תרמוסטט החדר הניתן לתכנות מאפשר לך להגדיר תקני חימום אישיים לכל יום בהתאם לסגנון החיים שלך ולשמור על טמפרטורת הבית בכל עת, ללא קשר לנוכחות או עזיבה של הבעלים.

ראשים תרמוסטטיים

ישנם שלושה סוגים של אלמנטים תרמוסטטיים לחימום תרמוסטטים – ידניים, מכניים ואלקטרוניים. כולם מבצעים את אותן פונקציות, אך בדרכים שונות, מספקים רמות נוחות שונות, יכולות שונות..

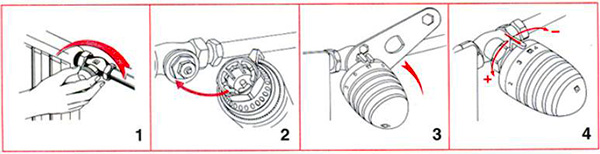

מדריך ל

ראשים תרמוסטטיים ידניים פועלים כמו ברז רגיל – סובבו את הרגולטור לצד זה או אחר, הכניסו נוזל קירור פחות או יותר. המכשיר הזול והאמין ביותר, אך לא הנוח ביותר. כדי לשנות את העברת החום, עליך לסובב את השסתום ידנית.

ראש תרמי ידני – האפשרות הפשוטה והאמינה ביותר

מכשירים אלה זולים למדי, ניתן להתקין אותם בכניסת ויציאת רדיאטור החימום במקום בשסתומי כדור. אפשר יהיה להסדיר כל אחד מהם.

גז או נוזל

בנוכחות מכשיר כזה, הטמפרטורה בחדר נשמרת בצורה מדויקת למדי בטמפרטורה של + – 1 מעלות צלזיוס, אך באופן כללי הדלתא תלויה עד כמה החומר במפוח אינו פעיל. ניתן למלא אותו בגז או בנוזל כלשהו. גזים מגיבים מהר יותר לשינויי טמפרטורה, אך קשה יותר לייצר אותם מבחינה טכנולוגית..

מפוח נוזלי או גז – אין הבדל רב

נוזלים משנים את הנפח מעט לאט יותר, אך קל יותר לייצר אותם. באופן כללי, ההבדל בדייקנות שמירה על הטמפרטורה הוא בסדר גודל של חצי מעלה, שכמעט בלתי אפשרי להבחין בה. כתוצאה מכך, רוב התרמוסטטים המוצגים לחימום רדיאטורים מצוידים בראשים תרמיים עם מפוח נוזלי.

עם חיישן מרחוק

יש להתקין את הראש התרמוסטטי המכני כך שיופנה לחדר. כך נמדדת הטמפרטורה בצורה מדויקת יותר. מכיוון שיש להם גודל די הגון, לא תמיד שיטת ההתקנה הזו אפשרית. במקרים אלה, אתה יכול לספק תרמוסטט לרדיאטור חימום עם חיישן חיצוני. חיישן הטמפרטורה מחובר לראש באמצעות צינור נימי. ניתן למקם אותו בכל נקודה שבה אתה מעדיף למדוד את טמפרטורת האוויר..

כל השינויים בהעברת החום של הרדיאטור יתרחשו בהתאם לטמפרטורת האוויר בחדר. החיסרון היחיד של פתרון זה הוא העלות הגבוהה של דגמים כאלה. אבל הטמפרטורה נשמרת בצורה מדויקת יותר.

שם / חברה טווח הגדרות טווח טמפרטורות הפעלה סוג בקרה פונקציה / מטרה סוג חיבור מחיר

אקו חי של דנפוס	6 עד 28 מעלות צלזיוס	0 ° C עד 40 ° C.	אֶלֶקטרוֹנִי	ניתן לתכנות	RA ו- M30X1.5	70 $
Danfoss RA 2994 עם מפוח גז	6 ° C עד 26 ° C.	0 ° C עד 40 ° C.	מֵכָנִי	לכל רדיאטורים	קליפ און	20 $
אלמנט נוזלי של Danfoss RAW-K	8 עד 28 מעלות צלזיוס	0 ° C עד 40 ° C.	מֵכָנִי	לרדיאטורים מלוחות פלדה	M30x1.5	20 $
Danfoss RAX עם אוזניות נוזליות	8 עד 28 מעלות צלזיוס	0 ° C עד 40 ° C.	מֵכָנִי	לרדיאטורים בעיצוב לבן, שחור, מצופה כרום	M30x1.5	25 $
HERZ H 1 7260 98 עם אוזניות נוזליות	6 עד 28 מעלות צלזיוס		מֵכָנִי		M 30 x 1.5	11 $
אובנטרופ "יוני XH" עם טלפון נוזלי	7 עד 28 מעלות צלזיוס		מֵכָנִי	עם סימן אפס	M 30 x 1.5	18 $
אובנטרופ "אוני צ’" עם טלפון נוזלי	7 עד 28 מעלות צלזיוס		מֵכָנִי	ללא סימן אפס	M 30 x 1.5	20 $

כיצד לחבר את התרמוסטט לדוד

כדי לבחור דגם איכותי של תרמוסטט מכני לדוד חימום, עליך גם לדעת את המחירים. ניתן לראות את העלות של דגמים בודדים בטבלה.

ההמלצות הבאות יסייעו בהתקנת מכשירים כאלה:

• רצוי שמכשיר הוויסות ויחידת החימום יתבצעו באותו הייצור, מה שיקל על תהליך ההתקנה;
• לפני הרכישה, חשב את שטח החדר המחומם ואת מחוון הטמפרטורה האופטימלי, שימנע השבתה של הציוד;
• שקול את הבידוד התרמי של החדר לפני ההתקנה. זה ימנע אובדן חום משמעותי.



  מומחים מייעצים להתקין רגולטורים בסלון. אם הם מותקנים בחדרי שירות, הדבר יוביל לבעיות במערכת. עדיף גם לבחור חדר קר יותר. לא אמורים להיות מקורות חום והתקנים חשמליים ליד ציוד כזה..

הדוד מופעל באמצעות ממסר. בדודי גז מודרניים מסופק מקום מיוחד לחיבור תרמוסטט. ניתן לחבר את המכשיר באמצעות הטרמינל הממוקם בדוד. שיטת החיבור מצוינת בדרכון לדוד.

לאחר ההתקנה, יש להגדיר את החומרה. בלוח הקדמי ישנם לחצנים איתם מוגדר המכשיר. המתגים מאפשרים לך לשלוט בקירור וחימום האוויר, כמו גם תנודות הטמפרטורה וזמן העיכוב של החיישנים..

בעזרת הכפתורים נשמרת הטמפרטורה האופטימלית, שנשמרת במהלך היום. ובלילה, אינדיקטור זה יקטן על מנת לחסוך במשאבי הדלק ולמנוע מהם להוציא יותר מדי..

תרמוסטט במערכת עם דוד AOGV

התרמוסטט הוא חלק חשוב במערכת חימום אוטונומית. הוא מבטיח תפעול איכותי של המערכת, וגם מאפשר לך להימנע מצריכת דלק מיותרת. מכשיר זה, למרות פשטותו, מבטיח הפעלה ארוכת טווח של הדוד והמערכת כולה..

איזה טרמוסטט עדיף לבחור

כדי לבצע את הבחירה הנכונה של וסת החדרים, אנו מציעים לשקול את היתרונות והחסרונות של שני סוגים של מכשירים ביתיים. החסרונות של דגמים מכניים:

• דיוק נמוך של הטמפרטורה השמורה;
• חיבור קווית – יהיה צורך למשוך את הכבל מחדר הדוודים לחדר הרצוי;
• היעדר פונקציות נוחות שונות הקיימות במתכנתים.

הערה. אם לשפוט לפי ביקורות של הבעלים האמיתיים בפורומים, דיוק תחזוקת הטמפרטורה אינו נושא קריטי ואינו מפריע למשתמשים יותר מדי. דבר נוסף הוא החוטים שצריך להסתיר מתחת ללוחות הבסיס, בחריצים של הקירות וכו ‘..

ישנם גם שלושה יתרונות ברורים של תרמוסטטים דו -מתכתיים:

• מחיר וזמינות נמוכים;
• אמינות בעבודה – בדגמים הפשוטים ביותר אין מה לשבור;
• פשטות השליטה בדוד עם ידית אחת, החשובה לבעלי בתים קשישים.

ההיבטים השליליים של הרגולטורים האלקטרוניים הם המחיר הגבוה יותר, הממשק לא תמיד ברור והצורך להחליף סוללות בזמן. לדגמים סיניים זולים יש בעיה נוספת – תקלה בתקשורת עם יחידת הממסר כאשר לוח הבקרה מותקן מאחורי 1-2 מחיצות.

יתרון ללא תנאי של תרמוסטטים דיגיטליים הוא הפעלה נוחה. מספיק לקבוע את התוכנית השבועית והיומית של מחולל החום פעם אחת, אין צורך בפעולה נוספת.

במתכנתים אלחוטיים, עליך להחליף את הסוללות בזמן

אנו מפרטים מערך פונקציות אופייני באמצעות הדוגמה של התרמוסטט Baxi Magic Plus:

• טווח בקרת טמפרטורה – 5 … 35 ° С;
• הגנה מפני הקפאת מערכת החימום, כברירת מחדל היא מפעילה את הדוד כאשר הדירה מתקררת ל -3 מעלות;
• תצוגת LCD עם תאורה אחורית, שליטה בלחצנים;
• שינוי קריאות חיישן הטמפרטורה ± 5 ° С (להסבר, עיין בחלק הבא של הפרסום);
• 2 מצבי הפעלה – חסכוניים ונוחים;
• מתכנת שעות / יומי / שבועי.

בהכרת התכונות של הרגולטורים האלקטרוניים והמכניים, לא קשה לבחור את הדגם הנכון. התמקדות בתקציב שלך, קודם כל שקול מוצרים אמינים של יצרנים אירופאים, יפנים וקוריאנים. בין ה”סינים “ישנם גם מותגים הגונים, אך בממוצע איכות המוצרים מותירה הרבה רצוי..

תרמוסטט עשה זאת בעצמך לדוד חימום

אתה יכול לקנות הכל, ואם אתה רוצה, אתה יכול להרכיב את התרמוסטט בעצמך במו ידיך. העיצוב אינו דורש רכיבי רדיו נדירים, אך לא ניתן להסתדר ללא ידע וניסיון מסוימים בעבודה עם רכיבים דומים..

ראשית, אנו לוקחים בחשבון את העובדה שהתקנים אוטומטיים מועדים לייצור עצמי (עירור עצמי). לכן קרבת החיישן למכשיר יכולה לעורר אותו להפעלה או כיבוי בלתי מבוקרים..

הדבר מושפע גם ממיקומו ביחס להתקן החימום או לקירור החיצוני, שכן למכשירים אלקטרוניים יש גבולות דיוק משלהם. קשה לקבוע את ערך התואר שבו המכשיר יפעל..

יש לקחת בחשבון היבטים אלה בתכנית של מנגנון פשוט. החיישן יחליף את הטרמיסטור, וכאשר הוא מתחמם ההתנגדות שלו תרד. החלק כלול במעגל בעל נגד משתנה, האחראי על מחווני הטמפרטורה הנדרשים לרגישות התרמוסטט, ומחלק מתח.

פעולת מכשיר

בטמפרטורות גבוהות היחידה מגיבה לפעולה של מערכת הקירור. במקרה זה ההתנגדות של התרמיסטור זניחה. קירור האוויר מפעיל את עלייתו ומשפיע על עליית המתח על המפריד.

בהתנגדות מירבית הטרמיסטור נדלק ותהליך טעינת הקבל מתחיל. תגובת השרשרת נגרמת על ידי הפעלת המאוורר. כדי להיפטר מהייצור האוטומטי, עליך להיעזר בלוקים. הם יספקו עיכוב כיבוי באופן זמני, ומרווח הזמן יכול להיות משמעותי..

לתרמוסטט יש מטרה אוניברסלית והוא יכול לשמש בחדרים בהם נדרשת בקרת טמפרטורה קבועה..
• מומלץ להתקין את המכשיר בחדר בטמפרטורה של 20 מעלות.
• מצב הלילה צריך להשתנות בין 17-19 מעלות צלזיוס.
• התרגול משכנע בתהליך פשוט של הרכבת התרמוסטט.

המכשיר הכרחי לבעלי חימום אוטונומי. אחרי הכל, קל לקנות חלק שאין לו תחליף בכמה מאות רובל, שיכול להבטיח את הבטיחות והפונקציונאליות של מערכת החימום, מאשר לתקן אותו בעתיד הקרוב. תוכל לשלוט בכמות המים המסופקת לצינור ובסוללות ולחסוך במשאבי חימום.

התרשים הפשוט ביותר עם כמה פרטים

בשבילה, אנו זקוקים למד חום מנומטרי למגע חשמלי, בערך כמו בתמונה למטה..

למד חום זה יש שני זוגות אנשי קשר שעובדים לעבור כאשר הטמפרטורה מגיעה אליה נקבעים חיצי נקודת ההגדרה (בתמונה הם אדומים וניתן להזיז אותם). אנשי הקשר יכולים להתמודד עם עומסים של עד 30 וואט. זה די והותר לנו.

מדחומים אלה זמינים במתחים שונים. כדי לפשט את המעגל, עדיף לרכוש דגם המיועד ל -220 וולט, ואז תוכל להסתדר ללא שנאי הורדה או ספק כוח. למרות שניתן לבחור מתח נמוך יותר מטעמי בטיחות.

תרשים מגע וסימון מדחום למגע חשמלי

החלק השני שאנחנו צריכים הוא שסתום, שסתום שער או מנוף חשמלי. זה יכול להיות זהה לעבודה עם הרגולטור שנחשב בעבר. לדוגמה, אתה יכול לבחור דגם כמו בתמונה למטה..

אתה יכול לבחור כל סוג אחר. העיקר שהעגורן עומד בקריטריונים הבאים.

1. התאימו את קוטר הצינור אליו הוא יחתוך.
2. מתח האספקה ​​וסוגו (משתנה קבוע) היו זהים עם אותם פרמטרים של ספק הכוח ומדחום.
3. צריכת החשמל לא עלתה על 30 וואט, מה שמאפשר לך להתחבר ישירות למדחום ללא ממסרים ביניים.
4. היו מתגי הגבלה מובנים.

עֵצָה. עדיף לבחור מנופים עם אפשרות לנהיגה ידנית; ניתן לשלוט בהם בהיעדר חשמל.

למנופים אלה יש בדרך כלל שלוש יציאות:

1. כללי;
2. סגירה, כאשר הספק מסופק, השסתום נקטע;
3. מתח פתיחה.

כעת נעבור להרכבה, ההוראה פשוטה ביותר.

1. חתכנו שרוול ביציאה של מים חמים, שאליהם מותקן חיישן המדחום. הוא מחובר לסולם באמצעות צינור נימי גמיש.
2. אנו מתקינים ברז על קו ההחזרה או אספקת מי רשת לדוד.
3. אנו מחברים חוט אחד של ספק הכוח למסוף המשותף של הברז. השני נמצא על מד הלחץ למסוף המגע שלו. במקרה שלנו, הוא מסומן במספר 1.
4. הפלט הסגור בדרך כלל של מד הלחץ מחובר ליציאה לפתיחת הברז (מסומן 2).
5. מגע פתוח בדרך כלל (3), מחובר למסוף הסגירה בברז.

התרשים שלנו מורכב. רצוי גם לטחון אותו ולהתקין מתג הפעלה. נותר רק להגדיר את החץ לטמפרטורה הרצויה. זה יעבוד כדלקמן.

1. כאשר המערכת מופעלת, השסתום ייפתח באופן מיידי לחלוטין, מכיוון שמתח הפתיחה מופעל. הטמפרטורה תעלה.
2. כאשר המים החמים מתחממים לטמפרטורה שנקבעה בהגדרה (נעשית על ידי הזזת חץ נקודת ההגדרה), מתח אספקת המגע לפתיחה ייפתח ובמקביל השני ייסגר, לסגירה. הברז יתחיל להיסגר וטמפרטורת המים החמים תרד.
3. כאשר הטמפרטורה יורדת, שסתום הפתיחה יפעל שוב והתהליך יחזור על עצמו.

כדי לגרום למגעי המדחום להתבלות פחות, תוכל להשתמש בקבוצת אנשי הקשר השנייה שלו. במקביל, הגדרנו את חיצי נקודת ההתחלה בהפרש של מספר מעלות.

בטווח זה, טמפרטורת המים החמים תנודד והמגעים יפעלו בתדירות נמוכה יותר. במקביל, אנו מחברים את קבוצות המגעים כך שאחת בגבול התחתון מספקת מתח לפתח, והשנייה, בטמפרטורה העליונה, לסגירת השסתום.

זה כל מה שרצינו לספר על מכשיר כזה כמו בקר טמפרטורה למערכת אספקת מים חמים. נשמח אם זה היה אינפורמטיבי עבורך, והבנת כיצד הם פועלים והזנים שלהם. זה אפילו טוב יותר אם זה היה בשבילך ושימושי למעשה ובעזרתו הצלחת לבחור ולהתקין מכשיר כזה בעצמך..

טיפים לפני תחילת ההתקנה

בנוסף, אנו רוצים לתת לך כמה עצות שימושיות לפני התקנת הציוד:

1. הקפד לקרוא את הוראות היצרן, מכיוון שלהתקנה והתצורה של כל מכשיר עשויות להיות מאפיינים משלו, מבלי לדעת אילו, אתה יכול לקלקל את הציוד.
2. אטמו היטב את כל החיבורים, אל תדקו את האומים יתר על המידה, כדי לא לפגוע בחלקים.
3. תראה לאיזה כיוון החצים בתא התרמוסטט מראים – הם יתאימו לכיוון זרימת נוזל הקירור במערכת.
4. אם ההתקנה תתבצע עם מערכת חימום בצינור אחד, הקפד לספק מעקפים, אחרת התרמוסטט שלך יפיל את כל עבודתו.
5. בחר מקום להתקנת התרמוסטט כך שהוא לא ייחשף לאור שמש ישיר ומקורות חום אחרים, כגון מכשירי חשמל ביתיים, לא יהיו בקרבת מקום. זה יאפשר למכשירים לעבוד בצורה מדויקת יותר. טיוטות הן גם התווית עבורם.
6. בחדרים הקרים ביותר, בחר מכשירים אלקטרוניים מכיוון שהם רגישים יותר..

החוקים די פשוטים, אך למרות זאת, הם יעילים מאוד ויעזרו לך לחסוך בחימום, ולהכות לא רק את עלות הרגולטורים עצמם, אלא גם להביא אותם ליתרון לאורך זמן..

התקנת רגולטורים אוטומטיים

התקנת טרמוסטט אינה קשה במיוחד, כך שניתן לבצע את כל העבודה בעצמך, מבלי לפנות לאינסטלטורים מקצועיים. יחד עם זאת, חובה ללמוד את ההוראות לדגם ספציפי של הרגולטור, שם יפורטו שלבי התקנת המכשיר..

בעת התקנת בקר חימום אוטומטי, יש צורך לנקז את כל המים מהסוללה, מה שידרש שסתום כדור נעילה. לאחר ניקוז המים מהסוללה, נתק את השסתום, לאחר שסגרת בעבר את כל הברזים.

המתאם משתנה ברדיאטור. כדי להסיר אותו, תזדקק לשני מפתחות ברגים מתכווננים, המתקנים ומשחררים את האומים על צינור האספקה ​​והסוללה. לאחר החלפת המתאם, יש לבצע הליך דומה כאשר הצווארון על הרדיאטור.

תרמוסטט מחובר ישירות לצווארון שהותקן לאחרונה. ישנם חיצים מתאימים על גוף התרמוסטט, המאפשרים לך להתקין את המכשיר בצורה נכונה, ששסתוםו קבוע בעזרת מפתח ברגים ולאחר מכן להדק את האום היטב עם איטום נוסף עם גרירה וחומרים דומים..

כל שנותר לעשות הוא לפתוח את השסתום, למלא לחלוטין את הסוללה במים, לוודא שאין נזילות, ולאחר מכן תוכל להתחיל להתאים את הרגולטור.

המלצות התקנה

אלגוריתם הפעולות בעת התקנת תרמוסטטים יכול להשתנות באופן משמעותי, לכן לפני שתתחיל בהתקנת המכשיר, עליך לקרוא את ההוראות.

עיצוב רגולטורי החימום מכיל חלקים שבירים שיכולים להיפגע אם מטפלים בהם ברשלנות, ולכן יש להקפיד במהלך ההתקנה לפעול בזהירות רבה מבלי לצבוט את האלמנטים הפלסטיים של התרמוסטט בעזרת מפתחות גז ולוחצים אחרים..

השסתום חייב להיות מותקן באופן שאחרי התיקון התרמוסטט נמצא במצב אופקי. אחרת, אוויר חם מהסוללה יזרום לתוך הרגולטור, מה שעלול להשפיע לרעה על דיוק פעולתו..

בעת התקנת התרמוסטט על רדיאטורים בצינור אחד, ישנה אפשרות להתקנה נוספת של מעקף בצינור הסניף, מה שמפשט באופן משמעותי את הפעולה שלאחר מכן של מערכת החימום..

בגוף הרגולטור יהיו חיצים המציינים את כיוון המים הנכנסים לרדיאטור החימום. בעת התקנת שסתומי חום יש לקחת בחשבון את כיוון התנועה של נוזל הקירור.

בעת שימוש בטרמוסטטים חשמליים, חייבים מרוחקים צריכים להיות ממוקמים במרחק של 2-8 ס”מ מהשסתומים. זה יבטיח את דיוק המדידה הדרוש, תוך ייעול הפעולה של מערכת החימום כולה בבית..

השימוש בבקרי טמפרטורה במערכות חימום מאפשר להגדיל את יעילות חימום החדר, יוצר תנאים אופטימליים בכל אחד מהחדרים, ומפחית הוצאות בעל הבית לחשבונות שירות. כרגע במכירה אתה יכול למצוא תרמוסטטים מכניים, חצי אוטומטיים ואוטומטיים, השונים בעקרון הפעולה שלהם. הנפוצות ביותר הן מכונות חצי אוטומטיות המשלבות פונקציונליות ושימושיות. כל עבודות ההתקנה ניתנות לביצוע באופן עצמאי, מה שיחסוך את שירותיהם של אינסטלטורים מקצועיים.

על ההתקנה ותכונותיה

בחלק האספקה ​​של צינור הרגולטור מותקן שסתום תרמוסטטי

חשוב לשמור על מיקום אופקי לראש מכשיר החימום. חשיפה לאור שמש ישיר, חום בכמויות גדולות אינו מקובל

רדיאטורים אינם יכולים לבצע את תפקידם כרגיל אם הם מכוסים בוילונות או מכוסים ברהיטים. במצב כזה מופיע אזור עם חוסר רגישות כמעט מוחלט. המשמעות היא שאין מגע עם הסביבה..

אחרת

אם אי אפשר להתקין את מערכת החימום בצורה אחרת, יהיה עליך להשתמש בחיישני שלט רחוק, בעלי רכיב תיקון רגיש. מה שמכונה וסת החימום המיני מיועדים גם לשילוב בנישות..

מומחים ממליצים להתקין שסתום כיבוי מיוחד על זרימת ההחזרה של רדיאטור החימום. אז אתה לא צריך לנתק את כל מערכת החימום מהעלייה, אם אתה צריך לנקות את הסוללה, לפרק.

תרמוסטט המשאבה חייב להיות פתוח לחלוטין עם סיום עונת החימום. לאחר מכן, לא ייווצר משקעים עודפים על מושב השסתום, המכשיר עצמו פשוט מסתובב נגד כיוון השעון.

ישנם מספר מצבים תרמיים שאיתם יכולים לעבוד סוגים שונים של התקני משאבה..

1. קיץ – 28 מעלות צלזיוס;
2. חדר אמבטיה – 24 מעלות צלזיוס;
3. סלון – 20 ° C;
4. חדר שינה – 16 ° C;
5. המסדרון הפנימי – 11 ° C;
6. הגנה מפני כפור – 7 מעלות צלזיוס.

חובה להגדיר את התרמוסטט עבור המשאבה לפני תחילת הפעולה הפעילה. בשלב זה נוצרת התנגדות הידראולית נוספת. יש צורך להתאים בצורה חלקה את מנגנון המצערת על מנת להשיג את התוצאה הרצויה של פעולת המשאבה.

שסתום בדיקת הסוללה ושסתום כניסת הסוללה טובים באותה מידה גם לעזור לך לעשות את אותו הדבר..

כיצד להתקין נכון

הם מכניסים תרמוסטט לרדיאטור חימום בכניסה או ביציאה של התנור – אין הבדל, הם עובדים באותה הצלחה בשני העמדות. כיצד בוחרים מקום להתקנה?

בגובה ההתקנה המומלץ. יש נקודה כזו במפרט הטכני. כל מכשיר מוגדר במפעל – מכויל לבקרת הטמפרטורה בגובה מסוים ובדרך כלל זהו הסעפת העליונה של הרדיאטור. במקרה זה, וסת החום מותקן בגובה 60-80 ס”מ, נוח להתאים אותו ידנית במידת הצורך..

תרשימי התקנה של ווסת חום לרדיאטורים

אם יש לך חיבור אוכף תחתון (צינורות מתאימים רק מלמטה), יש שלוש אפשרויות – חפש מכשיר שניתן להתקין בתחתיתו, הצב דגם עם חיישן חיצוני, או הגדר מחדש את הראש התרמי. ההליך פשוט, התיאור צריך להיות מצוי בדרכון. כל מה שאתה צריך זה להחזיק מדחום ולהפוך את הראש ברגעים מסוימים לכיוון אחד, ואז לכיוון השני.

התקנה סטנדרטית – על סרט דבק או גליל פשתן עם משחת אריזה

תהליך ההתקנה עצמו הוא סטנדרטי. לשסתום יש חוט. אביזרים מתאימים נבחרים עבורו או חוט נגדי נחתך על צינור מתכת.

נקודה אחת חשובה שיש לזכור למי שרוצה להתקין תרמוסטט לרדיאטור חימום בבנייני דירות. אם יש לך חיווט בצינור אחד, ניתן להתקין אותו רק אם יש מעקף – קטע צינור העומד מול הסוללה ומחבר שני צינורות זה לזה..

אם יש לך חיווט דומה (יתכן שאין צינור מימין), יש צורך במעקף. מקם את התרמוסטט ממש מאחורי הרדיאטור

אחרת, אתה תסדיר את כל העלייה, מה ששכניך בהחלט לא יאהבו. בגין הפרה כזו ניתן להוציא קנס משמעותי ביותר. לכן, עדיף לשים מעקף (אם לא).

התקנת המכשיר וחיבורו

התקנת וסת ביתי מורכבת משני שלבים – הידוק במקום נוח וחיבור לדוד גז (דלק מוצק). על מנת שהתרמוסטט ירשום את הטמפרטורה ללא סטיות, מקם את אלמנט הוויסות בהתאם להמלצות:

• הגובה המינימלי מהרצפה הוא 1.5 מ ‘, המקסימום הוא 1.7 מ’;
• אסור שיהיו רדיאטורים לחימום, תנורי חימום או מכשירי חשמל ביתיים אחרים המעוותים את התמונה התרמית (כולל מזגנים) בתוך 1 מ ‘מהמכשיר;



  יש להניח את בקר הטמפרטורה הרחק ממקורות חום או קור שונים.

• לא לכלול את ההשפעה של טיוטות, אוורור עבודה;
• אין זה רצוי למקם את החיישן מחדרים מחוממים.

עֵצָה. לבית פרטי עם חימום תת רצפתי כדאי לקנות דגם תרמוסטט המצויד בחיישן טמפרטורה נוסף. האחרון ממוקם מעל פני הרצפה ומודד את הטמפרטורה באזור התחתון של החדר.

לאחר תיקון המכשיר על הקיר, על פי הוראות היצרן, הניחו את החוט למקור החום בצורה נסתרת או פתוחה (אם קיים חיבור קווי). כיצד לחבר את הרגולטור לדוד:

1. חבר קצה אחד של כבל הבקרה למסופים המסומנים COM (נפוץ) ו- NO (פתוח בדרך כלל) של התרמוסטט. בגרסה האלחוטית, מסופים אלה ממוקמים בתיבת הממסר..
2. בהוראות ההפעלה של מחולל החום, מצא את תרשים החיבור של התרמוסטט החיצוני, הסימון ומיקום אנשי הקשר.
3. הסר או קפל את הלוח הקדמי של דוד הגז, המכסה את הגישה ללוח הבקרה ולמחברים.
4. הסר את המגשר שהוכנס בין המסופים המצוין בדרכון. אל תזרוק את החלק, ייתכן שתזדקק לו מאוחר יותר.
5. חבר את החוטים ממגעי הרגולטור למסופים המשוחררים. אין צורך בקוטביות.
6. בעת התקנת תרמוסטט אלחוטי, חבר כבל חשמל בן שלוש ליבות עם חוט הארקה לתיבת הממסרים.

עֵצָה. אם מודפסים מספרים או אותיות בלתי מובנות על אנשי הקשר של המכשיר שלך במקום הסימון המצוין, מצא את 2 הטרמינלים הנדרשים באמצעות בודק (המעגל ביניהם חייב להיות פתוח). ישנם שלושה אנשי קשר בסך הכל, זוג COM ו- NC נסגר בתחילה, כפי שמוצג בתרשים לעיל.

פרטי ההתקנה של תרמוסטט אלחוטי מוצגים בסרטון:

דוודים עומדים לרצפה שאינם נדיפים המצוידים באוטומטי גז 630 SIT, 710 MiniSIT, SABK, אוריון וכדומה אינם תואמים שלט רחוק. הסיבה היא העיצוב המכני לחלוטין של שסתום הגז והיעדר מעגלים חשמליים בהם ניתן לחבר את מפסק הממסרים..

תרשים חיבור של הרגולטור לשסתום SIT 820 NOVA

היוצא מן הכלל הוא מחוללי חום גז המצוידים במכונות אוטומטיות של Kare והדור האחרון של שסתומים איטלקיים EuroSIT – 820 NOVA. בלוקים אלה מסופקים עם שסתומי סולנואיד ומגעים מיוחדים לחיבור תרמוסטטים חיצוניים משני סוגים – מכני ודיגיטלי.

שסתום סולנואיד משמש במכונות האוטומטיות של “Kare”, שם מחובר התרמוסטט.

כיצד להתאים (להתאים מחדש)

כל התרמוסטטים מוגדרים במפעל. אך ההגדרות שלהם סטנדרטיות וייתכן שאינן תואמות את הפרמטרים הרצויים שלך. אם משהו לא מתאים לך בעבודה – אתה רוצה שיהיה חם / קר יותר, תוכל להגדיר מחדש את התרמוסטט לרדיאטור החימום. זה חייב להיעשות עם חימום ההפעלה. אתה צריך מדחום. אתה תולה אותו בנקודה שבה תוכל לשלוט במצב האטמוספירה..

• סגור את הדלתות, הצב את ראש התרמוסטט במצב שמאל קיצוני – פתוח לגמרי. טמפרטורת החדר תתחיל לעלות. כאשר הוא עולה 5-6 מעלות ממה שאתה רוצה, סובב את הרגולטור עד ימינה.
• הרדיאטור מתחיל להתקרר. כשהטמפרטורה יורדת לערך שלדעתך נוח, התחל לסובב לאט את הכפתור ימינה והקשב. כאשר אתה שומע כי נוזל הקירור רועש, והרדיאטור מתחיל להתחמם, עצור. זכור איזה מספר נמצא בידית. יהיה צורך להגדיר אותו כדי להגיע לטמפרטורה הנדרשת..

לא קשה להתאים את התרמוסטט לרדיאטור. ותוכל לחזור על פעולה זו מספר פעמים על ידי שינוי ההגדרות.

נוהל הגדרה

כדי להגדיר את המערכת ולבחור טמפרטורה נוחה, בצע את הפעולות הבאות:

1. הגדר את השלט לטמפרטורה המרבית.
2. הפעילו את הדוד והביאו אותו למצב הפעלה אופטימלי, בו היחידה מגיעה ליעילות הגבוהה ביותר.
3. כאשר נוצרת חמימות נוחה בכל החדרים, קח מדחום אלקטרוני ומדוד את הטמפרטורה ליד הרגולטור שלך..
4. בחר את הערך הנמדד על התרמוסטט כסף כיבוי התנור. הכניסו את ההגדרות הנדרשות למתכנת.

הבהרה חשובה. דוד הגז פועל ביעילות מרבית בטמפרטורת טמפרטורה של 80/60 ° C (אספקה ​​/ החזרה).

בואו להסביר את מטרת המניפולציות המפורטות. בשל אזורים שונים ואובדן חום, הטמפרטורה בחדרים יכולה להשתנות ב 1-3 מעלות, ולכן עדיף לנווט לפי מידת החימום של האוויר ליד החיישן עצמו..

אם הטמפרטורה בנקודת ההתקנה של הרגולטור שונה מאוד משאר החדרים, בעת ההתאמה, עליך לבצע התאמה לערך ההפרש הזה. חלק מהדגמים, למשל, Baxi Magic Plus, מספקים פונקציה לתיקון כזה (נקרא שינוי טמפרטורה). לאחר מכן נשאר רק להזין את הערך הנדרש לזיכרון המכשיר, הנע בין 1 ל -5 מעלות.

התקנת ראש תרמי

האלמנט מחובר לגוף השסתום בשתי דרכים – על ידי חוט או על ידי הצמדה פשוטה, כמו על מוצרי DANFOSS. בכל מקרה, תחילה עליך להסיר את מכסה המגן מתיבת השסתומים, ולאחר מכן לסובב את ידית הראש למצב “מקסימום” ולהכניס אותה לשקע עד שהיא נקישה, או להדק אותה מעט באמצעות מפתח ברגים (כאשר החיבור מושחל ). אם ראש התרמוסטט מסתובב כרגיל, ההתקנה מוצלחת..

לשסתומים של כמה יצרנים, כמו גם מכל ראשים, יש פונקציה קבועה מראש. זוהי הגבלה מראש של טווח בקרת הטמפרטורה, המיושמת בדרכים שונות בדגמים שונים. לדוגמה, התרמוסטט HERZ ARMATUREN מוגבל בעזרת סיכות מיוחדות, במוצרים אחרים מוצמד מפתח המתקן את הראש במיקום מסוים..

ההגדרה התפעולית של תרמוסטט הסוללה מתבצעת בעזרת כפתור עם קנה מידה ומספרים (ייעודים). ככלל, הטווח הניתן להתאמה אינסופית הוא 16-28 ° C, ובמצב “*” השסתום ישמור על טמפרטורת האוויר על 6-7 ° C כך שלא תתרחש הפשרה..

לסיכום, כמה מילים על תאימות התרמוסטטים למכשירי חימום מברזל יצוק. באופן עקרוני, אין התוויות נגד להתקנה, אך ישנם ספקות לגבי יעילות התרמוסטטים. סוללות ברזל יצוק הן מאסיביות ומחזיקות הרבה מים, ולכן הן אינרטיות ויגיבו לוויסות אוטומטי באיחור. אז כאן עדיף לשים שסתום רגיל על האספקה ​​ושסתום איזון בחזרה.

אנו משיגים יציבות ונוחות מירבית

תכונה נוספת של תרמוסטטים אלקטרוניים רבים היא האפשרות לארגן שליטה תלויית מזג האוויר, כאשר כוח הדוד מותאם, כולל עם שינוי הטמפרטורה החיצונית. לשם כך, מספיק לחבר חיישן טמפרטורה חיצוני אוניברסלי לטרמוסטט (2-2.5 אלף רובל).

חיישן טמפרטורה חיצוני למרמוסטט Gira 130200.

זהו מבנה יחיד: חיישן וחוט באורך 2-6 מ ‘. לכן מספיק רק לתקן את חוטי החוט במגעים המתאימים של התרמוסטט, בהתאם להוראות..

אוטומציה לחימום משאבת מחזור, UPS, תרמוסטטים, טיימרים

בחירת אופציית מערכת חימום לבית פרטי או כפרי היא רגע רציני ומכריע למדי. אם בחרת מערכת חימום עם מחזור טבעי, עליך לדעת כי יהיה עליך להתקין דוד תלוי חשמל. עם זאת, עבור עבודתם, אספקת חשמל ללא הפרעה כלל אינה הכרחית, שיכול לספק אספקת חשמל ללא הפרעה למשאבת החימום. בתנאים שלנו, הפסקת חשמל פתאומית עלולה שלא לקרות לעתים רחוקות כל כך, והתנודתיות של מערכת החימום יכולה להיות טיעון משמעותי וחשוב למדי. לכן נושא כזה כמו אוטומציה של משאבת זרימת החימום והתקנים מיוחדים לאספקת אנרגיה הופך להיות חשוב..

אספקת חשמל ללא הפרעה של משאבת החימום היא כמובן נקודה חשובה. עם זאת, אל תמהר לבחור מערכת חימום עד שנחקרו כל היתרונות והחסרונות שלהם. אם הבחירה שלך התבססה על מערכת חימום עם זרימת אוויר טבעית של נוזל הקירור, עליך לקחת בחשבון שיש לה גם כמה חסרונות. החיסרון העיקרי הוא שאם אין אוטומציה או משאבה, המערכת עלולה להיכשל או לפחות לא תהיה לה את היעילות הנדרשת. כמו כן, היעדר רכיבים אלה ישפיע לרעה על כמות הדלק הנצרכת, מה שאומר שמערכת כזו תביא לך הפסדים כספיים ניכרים..

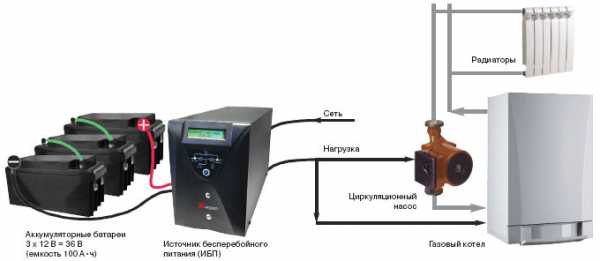

התקנת UPS למשאבת החימום תהיה פתרון מצוין למניעת בעיות מסוג זה..

לאחר התקנת UPS לשואבת מחזור חימום, אינך צריך לדאוג אם החשמל יכבה לפתע, מכיוון שציוד כזה מצויד באוטומציה. לציוד כזה יש סוללה למשאבת החימום, שתבטיח הפעלה בלתי פוסקת של משאבות ורכיבים נדיפים אחרים של מערכת החימום אם החשמל ייכבה לפתע..

יש דרך נוספת שתיצור את כל התנאים כך שרכיבי מערכת החימום לא יאבדו מביצועיהם. אנחנו מדברים על גנרטור דיזל או בנזין. שיטה זו אמינה יותר, אך יחד עם זאת, יקרה יותר. עם זאת, אפילו לגנרטורים יש את החסרונות שלהם: חלק מהמכשירים הללו יכולים לתת מתח מתח לטווח קצר לפלט. זה יכול לעורר תקלה בחלק מהרכיבים האוטומטיים של הדוד או מערכת החימום..

אביזרי משאבת מחזור

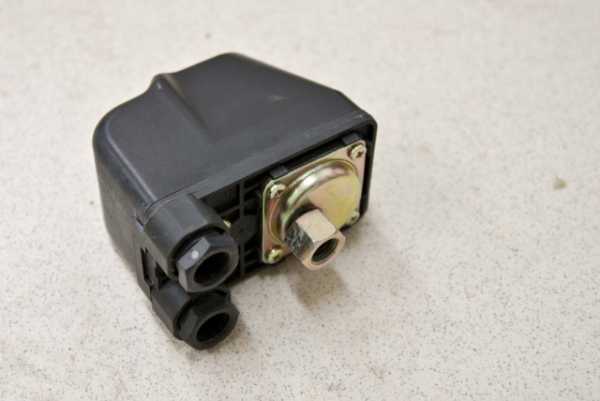

בנוסף ל- IPB של משאבת החימום, אנו מציינים גם רכיבים אחרים. כלומר – מתג לחץ, זהו מעין טיימר למשאבת חימום.

רכיב כזה נחוץ כדי שהמשאבה במערכת החימום תפעל באופן אוטומטי. הממסר יפעיל את המשאבה אם הלחץ במערכת החימום יורד מתחת לסימן שנקבע, ואם הלחץ יגיע לסימן העליון, הממסר יכבה את המשאבה אוטומטית. אז הממסר שולט על משאבת החימום. עקרון הפעולה של רכיב כזה הוא כדלקמן. לאחר שהצרכן מפסיק לפרק את המים, הלחץ במערכת עולה ברגע אחד עד לסימן העליון. ברגע זה, הודות לממסר כזה, המשאבה תיכבה לזמן מה.

אם הצרכן יפעיל את אספקת המים, הוא יתחיל לזרום תחת לחץ, ובכך רמת הלחץ במערכת תתחיל לרדת. הוא יירד עד שיגיע לסימן הנמוך ביותר. ברגע זה, מתג הלחץ יפעיל את משאבת המחזור.

משאבת זרימת החימום נשלטת גם על ידי התרמוסטט. זהו שסתום וזוג תרמי. התרמוסטט של משאבת החימום שולט בטמפרטורה שלו. בנוסף, ישנם גם רכיבים כאלה למערכת החימום כמו משאבת מחזור מים לחימום אוטונומי..

דגמים מכניים

השסתום והראש התרמי הם המרכיבים העיקריים, שבלעדיהם אי אפשר לדמיין כמעט כל תרמוסטט. במקרה זה, האחרון מבצע את הפונקציה של אלמנט רגיש. חלקים אלה אינם זקוקים לאנרגיה חיצונית על מנת לעבוד כראוי..

בתורו, לראש התרמי יש גם כמה רכיבים. זהו וסת ומפעיל, אלמנט נוזלי, לפעמים אלסטי או חלקי גז נמצאים כחלופה אליו..

ארגון פנימי

בעת בחירת ווסת הטמפרטורה, יש לקחת בחשבון את כל הגורמים העשויים להשפיע על פעולת המכשיר בעתיד. החלקים העיקריים שלה הם כדלקמן:

1. סולם עם התאמה;
2. תיקון הטמפרטורה שנקבעה, הטבעת;
3. מנגנון פעולה מפצה;
4. אגוז איגוד;
5. המניה;
6. סְלִיל;
7. חיבור ניתוק;
8. אלמנט רגיש;
9. אלמנט תרמוסטטי;
10. שסתום תרמוסטטי.

תרמוסטטים מורכבים מפעל

נתחיל מהפשוט ביותר.

הרגולטורים RTTSG

זהו וסת המים החמים הפשוט ביותר שעולה קצת יותר עבור 10 אלף רובל.

הוא מסומן כדלקמן:

1. RTTSGV הוא קיצור של “וסת טמפרטורות מים חמים מרכזי”
2. ואז יש שתי ספרות 20, 25 או 32. זהו הקוטר הנומינלי (DN) במילימטרים. זה יכול להיחשב שווה לקוטר הצינורות שעליהם מותקן הרגולטור. עם DN שווה ל -32 מ”מ, הרגולטור יכול לספק שליטה על פעולת מים חמים בבתים עם עד אלף איש.
3. שתי הספרות הבאות הן הטמפרטורה שבה המכשיר מוגדר, מ -35 עד 85 מעלות בחמישה מרווחים. יתר על כן, הדבר מתבצע במפעל ומסופק תרמוסטט שכבר הוגדר. אינך יכול לשנות את הטמפרטורה בכוחות עצמך..

עקרון הפעולה הוא גם פשוט. למעשה, זהו שסתום, שהשסתום שלו נשלט לא על ידי גזע בורג, אלא על ידי מפוח, עליו דיברנו למעלה. המפוח נשטף במים. ככל שהוא חם יותר הוא מתארך ולוחץ את השסתום למושב.

בטמפרטורה המרבית שאליה נקבע ה- RTCHV, הוא נסגר לחלוטין ועוצר את אספקת נוזל הקירור לדוד. הטמפרטורה יורדת והיא מתחילה להיפתח שוב. וסת כזה מותקן על האספקה ​​או ההחזרה (כבר דיברנו על שיטות הקשירה).

היתרונות של RTCHV כוללים:

1. קלות ההתקנה. מספיק רק לחתוך אותו לצינור. אין חלקים נוספים עבור חוטים או צינורות דחף.
2. אין צורך להגדיר את המכשיר. לאחר השיוך, הוא מוכן מיד לעבודה..
3. הרגולטור אינו זקוק לאספקת חשמל. ניתן להתקין אותו בחדרים שאינם קווית.

ישנם גם חסרונות:

1. לא ניתן להתאים מחדש את הרגולטור לטמפרטורה אחרת במידת הצורך. אתה רק צריך לשנות את זה.
2. הרגולציה, על פי טמפרטורת הזרימה או החזרה מול מחליף החום, אינה מדויקת.
3. אי אפשר לשלוט מרחוק על פעולת המכשיר.
4. חרירי הכניסה והיציאה נמצאים בזווית של 90 מעלות, מה שמקשה על הברז בחלקים ישרים של הצינור. אם כי אם מתוכננת עיקול, ניתן להטמיע את הרגולטור במקום עיקול.

יש לציין כי בשל פשטותו ואמינותו, גם אם מתוכנן אספקת מים חמים חדשים, בקר הטמפרטורה RTCHV ממשיך בשימוש, במיוחד במקרים בהם אין צורך בדיוק גבוה ובפונקציות נוספות..

RT -GV

דגם נוסף מיושן יחסית, אך בשימוש נרחב. הוא יכול לפעול על מערכות אספקת מים חמים חזקים יותר, מכיוון שהוא מיועד להברגה בצינורות בקוטר של עד 80 מילימטרים..

בניגוד לרגולטור שנחשב בעבר, הוא מורכב משני צמתים (בלוקים) המחוברים ביניהם בצינורות דחפים:

• מכשיר מנהלים RK;
• מתמר טמפרטורה PT-1-1.

ערכת קשירה ללא ניקוז

1. שורת הפקודה מחוברת לתא המפעיל, שאחד מקירותיו הוא קרום גמיש. הוא מחובר לגזע השסתום המסדיר ישירות את זרימת נוזל הקירור לדוד..
2. ככל שהלחץ גבוה יותר (תלוי ישירות בטמפרטורה במשדר) כך הוא סוגר את הצינור ומפחית את נפח מי אספקת הדוד..
3. כדי לווסת את תנועת שסתום המפעיל, מותקן קפיץ נוסף על גזעו. על ידי שינוי המתח שלה, אתה יכול להתאים את לחץ הפיקוד שבו ההפעלה מתרחשת. כפי שאנו זוכרים, לחץ הפקודה תלוי ישירות בטמפרטורה בחיישן, כלומר, כך מוסדר חימום ה- DHW המסופק לרשת..

היתרונות של מכשיר זה כוללים:

1. אין צורך בחיבור לרשתות חשמל.
2. היכולת להגדיר מחדש לכל טמפרטורה באופן עצמאי.
3. אם נדרשת התאמה מדויקת, תוכל להטביע מתמר בשקע המים החמים. למרות שהיצרן אינו הופך שיטה זו לתוכנית קשירה סטנדרטית (לא ברור מדוע).

אבל יש עוד חסרונות.

1. מורכבות ההתקנה, עליך לבצע צינורות נוספים ונקשרים.
2. יש להתאים את הרגולטור בהתאם לקריאות מדחומי חיצוני. הליך ההתקנה יכול להימשך עד שעה.
3. קו לחץ הבקרה מוגבל באורך. באורכו הגדול יותר, היחידה פועלת בצורה לא מדויקת ואינרציה רבה..
4. בשל העובדה כי שסתום מכשיר ההפעלה מופעל על ידי הלחץ שנוצר על ידי משאבות הרשת בעת שינוי מצב הפעולה שלהן (למשל בעת מעבר לרזרבה), יש צורך להגדיר מחדש את הרגולטור.
5. היעדר פונקציות ניטור ושליטה מרחוק.
6. מחיר – רגולטור עבור DN 25 מ”מ עולה כ -15,000 רובל, לצינורות בקוטר 80 מ”מ הערכה עולה יותר מ -60 אלף.

VTP – 10 I מחברת VOGEZ

זהו אחד הרגולטורים המודרניים המבוססים על מיקרו-מעבד. הוא נועד לפעול לא רק ברשתות DHW, אלא גם ברשתות חימום ואוורור. מורכב מיחידת בקרה, שאליה ניתן לספק או לרכוש מפעילים וחיישנים בנפרד.

יחידת בקרה דו-ערוצית, בהתאם לצורך, אחת התוכניות נבחרת.

1. תקנה על ערוץ חימום אחד ועל מערכת המים השנייה.
2. שני תעלות לשתי מערכות מים חמים.
3. ויסות מערכת אוורור.
4. שני ערוצים לשתי מערכות חימום.
5. שימוש בערוץ אחד בלבד עבור מים חמים או חימום. השני נשאר במילואים.

יתרונות המכשיר

הבחירה של וסת זה מוצדקת יותר בהשוואה למערכות שנחשבו בעבר בשל היתרונות הרבים.

1. אין צורך בשתי יחידות בקרה לחימום ואספקת מים חמים.
2. הביצועים של מערכות DHW שהמכשיר יכול לווסת הם בלתי מוגבלים. הכל נקבע על ידי בחירת המפעילים עם ה- DN הרצוי.

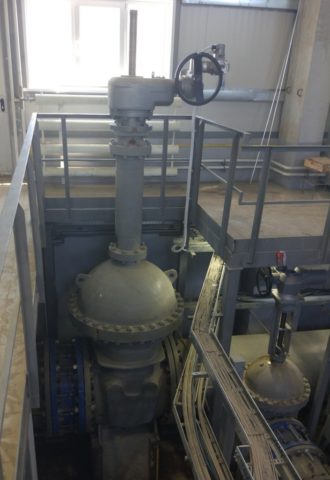

עבור תרמוסטט זה, קוטר הצינורות אינו משנה

1. החדרת והתקנת תרמוסטט קלה יותר ממכשירים עם צינורות פקודה (דחף). אביזרי המנהלים מותקנים, כמובן, בקרע הצינור. החיישן מותקן בשרוול המרותך לתוך חור קטן בצינור. כל שאר החיבורים מבוצעים באמצעות כבלים.

תשומת הלב. להפעלה נכונה של החיישן, השרוול מתמלא בשמן ציר לפני התקנתו. יש לפקח מעת לעת על הימצאותו בו..

1. תוכנית הבקרה של מי שתייה מותאמת באופן עצמאי לתכונות המערכת. עליך רק להגדיר את טווח הטמפרטורות ואת הזמן. אך ניתן לשנות פרמטרים אחרים במידת הצורך. במקרה זה, כאשר המכשיר מנותק מהרשת, ההגדרות נשמרות.
2. לא משתמשים באנלוגים, אך משתמשים בחיישנים דיגיטליים, אשר מודדים ומעבירים את הטמפרטורה במדויק, ללא תלות באורך כבלי האות ואינם נתונים להפרעות והפרעות חיצוניות..

חיישני טמפרטורה דיגיטליים

1. אי אפשר לשנות את הגדרות המערכת מבלי לדעת את הסיסמה. כלומר, אדם שנכנס בטעות לנקודת החימום אינו יכול לשבש את פעולת המערכת, אלא על ידי פגיעה מכנית ברכיביה..
2. יכולת מעקב אחר פרמטרים של המערכת במשך 72 השעות האחרונות.
3. בנוסף, לבקר מערכת הגנה מובנית לשחזור (לרשת חימום) משאבות מריצה יבשה.
4. לתוכניות הבקר יש את הפונקציה של הודעה על מצבי חירום.
5. יחידת הבקרה כוללת יציאת RS 232 לתקשורת עם התקנים חיצוניים.

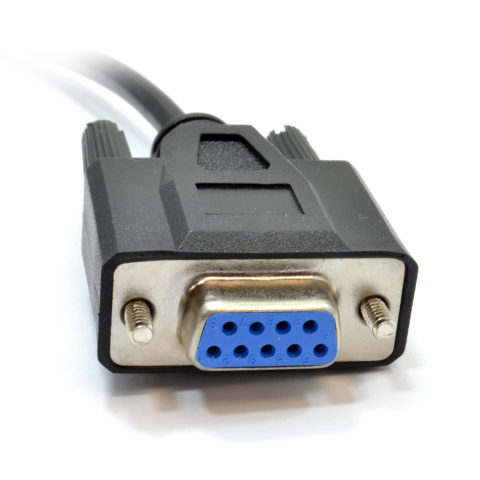

מחבר RS 232

1. כל ההגדרות והנתונים נשמרים במהלך הפרעות בחשמל.

את החסרונות של זה, ושל כל הרגולטורים שאוהבים את זה, אפשר לייחס רק לעובדה שהוא דורש כוח מרשת החשמל. אך כמעט בכל החדרים בהם ממוקמות יחידות אספקת המים החמים יש חיווט חשמלי, לפחות לתאורה, שלא לדבר על המשאבות..

תרמוסטטים דו כיווניים

עקרון הפעולה של מכשירים אלה שונה באופן משמעותי מהאמור לעיל. הם מייצגים את אותו שסתום, רק עם שני חרירים – לחיבור לרדיאטור ולצינור אספקת נוזל קירור. במקרה זה, לא מתערבב סוכני העברת החום. הטמפרטורה מופחתת על ידי כיבוי אספקת המים החמים במעגל.

אך האם ניתן לסווג מכשירים כאלה כתרמוסטטים? סביר להניח שאתה יכול. בואו נסתכל על בנייתו של מכשיר מכני פשוט..

הוא דומה לטרמוסטט מכני, אך ניתן להחליף את מילוי הנוזלים כאן בגז או באביב. בשני המקרים, יעילות התגובה לשינויי טמפרטורה מופחתת בחדות. אך עדיין זוהי תגובה ללא נוכחות אדם. בעיצוב זה, המעבר העיקרי הוא חפיפה של מעגל אספקת נוזל הקירור הראשי והפחתת מהירות תנועתו. על זה נבנתה העבודה של מנגנון כזה..

היתרונות של תרמוסטטים מודרניים

יש מספר די גדול של תרמוסטטים השונים זה מזה במראה ובצורה. אבל בואו לא נדבר על מי בעל העיצוב הטוב ביותר. זוהי משימה חסרת תודה, שכן כל צרכן בוחר מכשיר לפי טעמו..

כל שאר היתרונות מפורטים בפשטות:

• נוחות בקרת טמפרטורה. יתר על כן, טווח הטמפרטורות של התרמוסטטים רחב מספיק. והדיוק של הגדרת המצב ותחזוקתו הוא לא יותר מתואר אחד.
• חיי שירות ענקיים בהם אין צורך בתחזוקה. בנוסף, כל המותגים מותאמים לתנאי ההפעלה המקומיים ומאופיינים בקלות ההתקנה במערכות חימום חדשות..
• הודות למכשירים, אין צורך לווסת את הטמפרטורה בתוך המקום על ידי פתיחת פתחי האוורור או דלתות הכניסה. ואפשר גם לחלק את נוזל הקירור באופן שווה על כל רדיאטורי החימום ללא יוצא מן הכלל, גם אלה הנמצאים בפריפריה של המעגל.
• אם טמפרטורת האוויר בחדר עולה בגלל אור שמש או קהל, המכשיר גם מגיב לכך..
• מומחים טוענים כי החיסכון בדלק הוא עד 25% אם התרמוסטט במצב אוטומטי..

עכשיו נחזור לשאלה האם העלות של תרמוסטט נחוצה? אתה עצמך הצלחת לראות שמדובר במכשיר הכרחי שיחסוך עלויות חימום. העלות שלה מקובלת למדי, ואם התקנת אותה במערכת החימום של הבית שלך, אז זה ישתלם בעונה אחת – בדקו.

יש לציין כי התקנת מכשירים כאלה רלוונטית בחדרים עם תנועה משמעותית של אנשים. זהו המטבח והסלון. יחס מיוחד לחדרים הפונים דרומה, בהם השמש כל הזמן נוכחת.

כאשר התרמוסטט אינו חוסך גז?

יש הרבה ביקורות מהסוג הזה באינטרנט: “לקחתי את הבטחות המוכרים לגבי חיסכון של 30%, קניתי והתקנתי ווסת טמפרטורה, עכשיו הדוד צורך יותר גז. למה צריך אותו בכלל? ” בואו נראה כיצד מכשיר זה חוסך אנרגיה (לא רק גז, אלא גם דלק מוצק, סולר וחשמל):

1. המרווח בין ההתחלות של מחולל החום גדל. הסיבה היא שהקירור והחימום של האוויר איטיים יותר מהמים בסוללות..
2. יחד עם המבער, משאבת המחזור כבויה, הצורכת עד 100 וואט חשמל. בדודי TT, המאוורר עוצר (מגדש טורבו או מפלט עשן).
3. המתחם מחומם במלואו בזמן הנכון כאשר התושבים נמצאים בבית. שאר השעות נשמרות בטמפרטורה סבירה. מומלץ להפחית את החימום בלילה – לשינה נוחה מספיק לחמם את החדרים ברמה של 18-19 מעלות צלזיוס..

הֶסבֵּר. סבירה למדי היא הטמפרטורה שבה הדוד יחמם את החדרים במהירות לרמה נוחה ללא צריכת אנרגיה רבה. נקבע אמפירית ונמצא בטווח של 15-18 מעלות.

כעת הבה נבחן מצבים בהם, במקום לחסוך, ישנה צריכה מוגברת או הידרדרות בחימום:

1. הדוד מוגדר לטמפרטורה המינימלית של אמצעי החימום (40-45 מעלות צלזיוס), מכיוון שמעגלי החימום התת רצפתי מחוברים ישירות. התנור פועל ביעילות נמוכה, צריכת הגז אינה פוחתת.
2. כאשר הדירה מחוממת אך ורק עם רצפות חמות, והתרמוסטט אינו נמדד באזור התחתון של החדר. המגהץ והאוויר מתחממים לאט; כאשר החיישן מופעל, הרצפות מתחממות מדי. בקירור, התמונה ההפוכה נצפית..
3. אובדן החום של הבניין גבוה מדי. שום תרמוסטט לא יעזור כאן, נדרש בידוד.
4. החיבור בין חיישן הטמפרטורה לדוד לא הוגדר בצורה שגויה, ההיסטריה נבחרה בצורה לא נכונה (הפרש טמפרטורה בין הפעלה לעצור של מחולל החום).

לכל תרמוסטט יש הבדל בטמפרטורה בין כיבוי והדלקת הדוד. ניתן לשנות את הערך בתוך 0.5-2 מעלות. אם תבחר ההיסטריה המרבית, והבית מחומם בחימום תת רצפתי, הפרש הטמפרטורות באוויר יגדל מאוד, השהייה בחדר תהפוך לא נוחה, ומחולל החום יצרוך יותר דלק לחימום..

מתקין הראשי יספר לך על המורכבויות בהגדרת התרמוסטט בסרטון:

איזה תרמוסטט לדוד לקנות

התשובה לשאלה זו תלויה במטרה שלשמה ברצונך לרכוש אותה. אם אתה רק רוצה לשלוט על הטמפרטורה, אז המודל הפשוט ביותר יעשה. זה יאפשר לך לבחור משטר טמפרטורה מ 10 עד 30 מעלות. היתרון יכול להיקרא המחיר הנמוך של דגמים פשוטים יותר. עם זאת, תרמוסטט זה לא יקטין את עלויות הגז..

אם אתה רוצה לחסוך כסף, יהיה עליך לרכוש ציוד יקר יותר שיאפשר לך לווסת את הטמפרטורה בהיעדרך. אם אתה מודאג מרמת הלחות בחדר, ללא ספק תצטרך לרכוש וסת עם תרמוסטט..

לכל אחד מדגמי החיישנים יתרונות וחסרונות ברורים משלו, כך שעליך לחשוב היטב באיזה מהם לבחור..

למה להתקין תרמוסטטים לחימום תת רצפתי?

נתחיל מזה שחימום תת רצפתי הוא מערכת חימום שלא חייבת לתפקד כל הזמן. במקרה זה, יש בלאי מוגבר, והרבה חשמל מבלה (הוסף כאן את העומס על החיווט, שעלול להיות לא בטוח). דרוש תרמוסטט לשמירה על טמפרטורת הרצפה ברמה נתונה ללא התערבות אנושית. הוא עושה זאת על ידי הפעלה וכיבוי של גופי החימום כשהטמפרטורה יורדת, ובהתאם, כאשר היא מגיעה לקצב שנקבע..

שים לב שאתה צריך לקנות תרמוסטט לרצפה חמימה בכל מקרה, בין אם מדובר במערכת חימום מים או חשמלית..

הבה נבחן כעת את סוגי התרמוסטטים לחימום תת רצפתי:

1. אלקטרומכניות הן האפשרויות הפשוטות והזולות ביותר. אתה יכול להתאים את הפרמטרים הרצויים למכשיר כזה באמצעות הכפתור.
2. אלקטרוני – נקרא גם דיגיטלי. הגדרת פעולת המכשיר מתבצעת על ידי מניפולציות פשוטות עם כפתורים – רגילים או מגעים. ככלל, תרמוסטט כזה מצויד בתצוגה שבה מוצג כל המידע הדרוש..
3. מתכנתים – כאן אפשר להגדיר מצבי הפעלה לזמן רב.

ניתן להפעיל ולכבות תרמוסטטים כאלה לפי שעה. יתר על כן, ניתן להגדיר מצב הפעלה ספציפי לכל יום בשבוע. לדגמים כאלה לרוב יש, בנוסף לשלט הרחוק, גם יכולת שליטה מסמארטפון או טאבלט..
