Einführung

Das von erstklassigen Handwerkern entworfene und realisierte Heizsystem ist eine komplexe Konfiguration, die erforderlich ist, um das erforderliche Temperaturregime in einem Privathaus oder einer Wohnung zu gewährleisten. Jedes Detail ist dabei wichtig. Neben Kesseln, Rohren, Heizkörpern und anderen obligatorischen Einrichtungen kann auf Steuerungskomponenten nicht verzichtet werden.

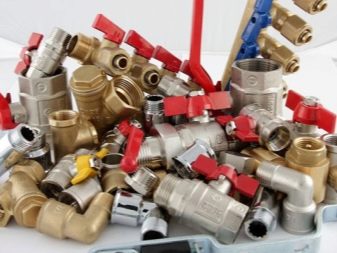

Alle für Heizungsanlagen verwendeten Armaturen sind in Typen unterteilt. Zum Verkauf stehen Regel- und Absperrventile für die Heizung. Betrachten wir jeden der Typen genauer..

Arten von Heizungsventilen

Die Verwendung solcher Elemente ist durch die Konstruktionsmerkmale und das Angebot auf dem Markt leicht zu erklären. Absperrventile werden in zwei Arten von Ventilen ausgedrückt:

• Ball;
• Stange.

Erstere sind mit einer Kugel ausgestattet, die ein Loch hat. Beim Drehen des Griffs wird der Durchmesser intern angepasst. Dadurch wird die Kraft des Fluidstroms im Rohrleitungssystem reguliert. Dieses Element zeichnet sich durch die Einfachheit beim Blockieren des Flusses aus..

Spindel oder Ventile werden verwendet, um die mit einer Gummi- oder Keramikdichtung ausgestattete Spindel zu schließen. Um die Wasserzufuhr zu stoppen / wiederherzustellen, müssen Sie den Griff mehrmals drehen. Dieses Element ist als Werkzeug zur genaueren Einstellung der Fließkraft einsetzbar..

Die Installation und Auswahl der Armaturen erfolgt unter Berücksichtigung der Betriebsparameter des Heizsystems. Andernfalls wird es nicht einfach sein, die erforderliche Funktionalität und Aufgabenstellung für die Bewehrung zu erreichen..

Heizungsventile

Äußerlich ähneln sie Ventilen, unterscheiden sich jedoch in größeren Größen. Auch die internen Kanäle haben ein anderes Aussehen. Aufgrund der Wellenstruktur im Inneren bieten solche Elemente einen hervorragenden Schutz vor erheblichen Druckverlusten. Mit Absperrschiebern können Sie den Schaft intakt halten und die Abdichtung des Ventils sicherstellen. Ihre Installation erfolgt an Bereichen der Rohrleitung, deren Durchmesser größer als 100 mm ist..

Warum brauchen wir Wasserhähne

Zuallererst sollte gesagt werden, dass es allgemein akzeptiert ist, einen Kran als eine Vorrichtung zur Steuerung des Flüssigkeitsflusses zu bezeichnen, die einen Griff hat. Technisch gesehen ist es richtiger, Hähne als Absperrventile zu bezeichnen.

Darüber hinaus ermöglicht letzteres nur, den Fluss des Kühlmittels vollständig zu blockieren oder zu öffnen, aber nicht, seinen Fluss zu regulieren. Zur Regulierung werden Ventile und Ventile verwendet..

In der Regel sind es die am Eingang des Heizkörpers installierten Regelventile, die folgende Funktionen erfüllen:

• Ermöglicht das Abklemmen der Batterie, was aus verschiedenen Gründen erforderlich sein kann.
• Ermöglicht das Abstellen des Kühlmittels zum Spülen des Geräts oder zur Revision.
• Im manuellen oder automatischen Modus regelt es den Kühlmitteldurchfluss und damit die Temperatur des Kühlers.

Bitte beachten Sie, dass unterschiedliche Armaturentypen unterschiedliche Funktionen haben können. Im Folgenden werden wir die Funktionen und Geräte aller Arten von Wasserhähnen kennenlernen, die in Verbindung mit Heizkörpern des Heizsystems verwendet werden.

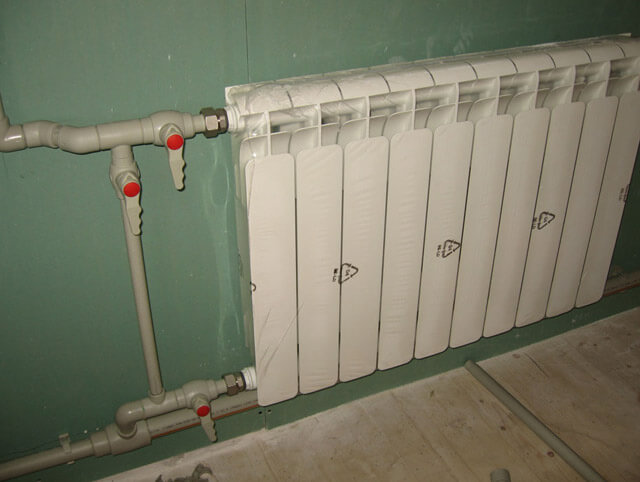

Umreifungsschema

In modernen Heizungsanlagen sieht der Batterieanschlussplan (Rohrleitung) in der Regel so aus:

• Zwischen dem Einlassrohr und der Batterie ist ein Regelventil installiert – es kann ein manuelles Ventil oder ein Ventil mit Thermostat sein.
• Zwischen Auslaufrohr und Heizkörper ist ein Kugelhahn eingebaut.
• Vor den Einlass- und Auslassabsperrventilen ist ein Bypass (Jumper) installiert, der das Kühlmittel bei Bedarf an der Batterie vorbeileiten lässt. Der Jumper wird installiert, wenn die Strahler in Reihe geschaltet sind.

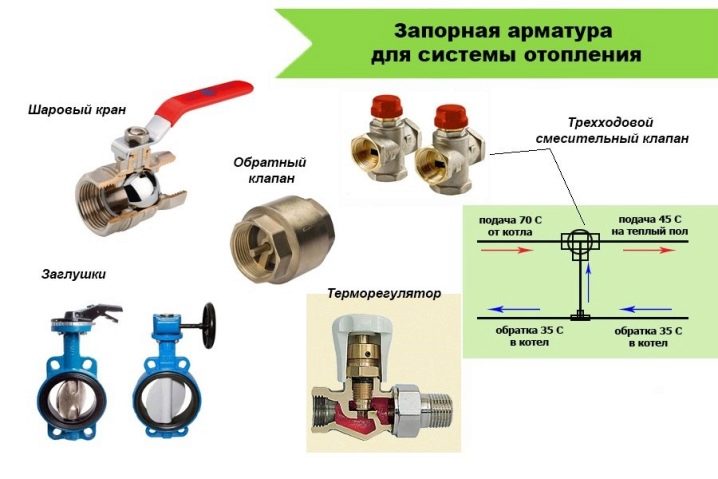

Für Heizkörper können verschiedene Arten von Absperrventilen verwendet werden. Darüber hinaus hat jede Art unterschiedliche Funktionen. Daher werden am Ein- und Ausgang der Batterie am häufigsten verschiedene Krantypen installiert..

Arbeitsumfeld

Das wichtigste regulatorische Dokument, das erklärt, was Rohrfittings (TPA) ist und alle damit verbundenen Terminologie und Definitionen beschreibt, ist GOST 24856-2014.

Die Norm besagt, dass Rohrleitungsarmaturen technische Geräte sind, die an Rohrleitungen, Geräten und Behältern angebracht sind..

Die Absperrventile (ZA) haben die Aufgabe, den Durchfluss des Mediums durch Änderung des Querschnitts des Kanaldurchgangs von Rohrleitungen zu steuern.

Steuerung bezieht sich auf die Fähigkeit von Geräten, Ströme abzusperren, zu öffnen, zu regulieren, zu verteilen, zu mischen und zu teilen..

Das durch Ventile gesteuerte Arbeitsfluid (Arbeitsfluid) sind Flüssigkeiten, Gase und deren Gemische, Zellstoffe, Dämpfe, Plasma, Schütt- und Pulverstoffe, Suspensionen. Im industriellen Bereich werden Ventile am häufigsten verwendet, um den Durchfluss von heißem und kaltem Wasser, Dampf, Öl und seinen Produkten, Öl, brennbarem Erdgas zu regulieren.

Druckklassifizierung

GOST 24856-2014 legt die folgenden Gruppen von Armaturen in Abhängigkeit vom Druck des Mediums in den Rohren fest, die sie steuern:

Niederdruck – hält dem Druck des Mediums in der Rohrleitung von nicht mehr als 2,5 MPa (25 bar) stand.

Mitteldruck (Mitteldruck) – funktioniert, wenn das Arbeitsmedium unter einem Druck von 2,5 bis 10 MPa (25 – 100 bar) zugeführt wird.

Hochdruck – Betrieb bei einem Druck des in der Kommunikation transportierten Mediums über 10 MPa (100 bar).

Klassifizierung, Kennzeichnung und Standardanforderungen

Rohrleitungsfittings können aufgrund ihrer Fähigkeit, den inneren Abschnitt der Rohrleitung zu ändern, den Durchfluss verschiedener Medienarten effektiv steuern. Seine Verwendung ermöglicht es also, die folgenden Operationen durchzuführen:

• die Bewegungsphasen der Arbeitsmedien zu verteilen;
• den Stream zurücksetzen;
• schalten Sie den Feed aus;
• das Mischen mehrerer Ströme bereitzustellen;
• Einstellen der Flussparameter;
• die Arbeitsumgebung verteilen.

Die Bewehrungsklassifizierung basiert auf ihrer Funktionalität. Abhängig von diesem Parameter können Rohrleitungsfittings die folgenden Typen haben.

Mit Hilfe solcher Rohrleitungsfittings werden die Parameter der Strömung des Arbeitsmediums und dementsprechend seine Haupteigenschaften geändert. In dieser Kategorie gibt es Drossel- und Absperr- und Regelarten. Mit Hilfe von Armaturen des ersten Typs, die oft als Reduzierventile bezeichnet werden, ist es möglich, die Arbeitslast in der Rohrleitung zu reduzieren, was durch Erhöhung des hydraulischen Widerstands in ihrer Strömungszone erfolgt. Absperr- und Steuerleitungsarmaturen sind eine Reihe von Geräten, mit deren Hilfe es möglich ist, die Parameter des Arbeitsflusses zu regulieren und diesen abzusperren..

Derartige Rohrleitungsarmaturen dienen dazu, den Durchfluss des Arbeitsmediums dicht abzusperren. Wird er verwendet, um den Fluss des Arbeitsmediums in die Kontroll- und Messeinheiten zu steuern, dann wird er als Kontrolleinheit bezeichnet. Es gibt auch Entwässerungsventile, durch die das Arbeitsmedium aus Rohrleitungen oder Behältern abgeführt wird..

Misch- und Verteilart

Solche Rohrleitungsarmaturen sorgen für eine Vermischung der Ströme des Arbeitsmediums sowie deren Verteilung in die erforderlichen Bewegungsrichtungen..

Schutz

Diese Rohrleitungsarmaturen werden verwendet, um Systemelemente vor den Folgen zu schützen, die durch Änderungen der Parameter des Durchflusses des Arbeitsmediums verursacht werden. Solche Änderungen können meistens die Folgen von Notfällen im System sein. Ventile dieser Art können auch einen Schutz gegen eine Änderung der Bewegungsrichtung des Arbeitsstroms bieten..

Phasentrennung

Dies sind Rohrleitungsarmaturen, die das Arbeitsmedium in verschiedene Phasenzustände aufteilen. Er kann beispielsweise Heißdampf und Arbeitsmedium trennen, Kondensat zurückhalten (Kondensatabfluss) und darüber hinaus eine Reihe weiterer Aufgaben lösen..

Sicherheit

Diese Art von Rohrleitungsarmaturen schützt das System vor einem kritischen Druckanstieg des Arbeitsmediums..

Rohrfittings gemäß den Anforderungen der staatlichen Norm R52720-2007 zeichnen sich durch zwei Hauptparameter aus:

• bedingter Druck;
• bedingter Pass.

Der Nenndruck, bezeichnet als PN oder PN, charakterisiert den Wert dieses Parameters, bei dem Tanks oder Rohrleitungen für eine bestimmte Zeit betrieben werden können, sofern die Temperatur der Arbeitsumgebung +20 Grad Celsius beträgt. Die Klassifizierung von Rohrformstücken und die Nennwerte dieses Parameters sind in der Staatsnorm 26349-84 festgelegt.

Werte der Nennweite des Ventils, die mit DN oder DN bezeichnet wird, charakterisieren die Parameter der Elemente, aus denen die Rohrleitung besteht. Die zulässigen Werte dieses Parameters sind in der staatlichen Norm 28338-89 . festgelegt.

Anforderungen an das Fertigungsmaterial und die Aufgaben der Elemente

Um zu verstehen, was die oben genannten Elemente sind, müssen Sie ihre Funktionalität verstehen. Die allgemeine Aufgabe der Armaturen besteht darin, die im System verteilten Kühlmittelströme zu regulieren. Mit ihrer Hilfe kann der Benutzer die Lautstärke jederzeit erhöhen oder verringern. Jeder der Ventiltypen (Nr. 1 – Absperrventile, Nr. 2 – Regelventile) beeinflusst in gewisser Weise den Betrieb der Struktur und hat seinen eigenen spezifischen Funktionszweck.

Optionsnummer 1

Absperrventile werden verwendet, um das Kühlmittel an einem bestimmten Abschnitt des Wasserversorgungssystems oder des Kühlers vollständig zu stoppen, um den Durchfluss zwangsweise zu reduzieren. In der Regel werden für solche Aufgaben unterschiedliche Absperrschieber oder Kräne gewählt..

Beim Kauf von Teilen müssen Sie nicht nur auf das Modell, sondern auch auf das Material, aus dem es besteht, besonders achten. Große Hersteller verwenden Edelstahl von höchster Qualität. Premiumprodukte müssen Temperaturbelastungen und hohen Drücken problemlos standhalten. Diese Indikatoren müssen im technischen Pass oder auf dem Elementkörper selbst angegeben werden.

Optionsnummer 2

Diese Bewehrungsklasse dient dem sicheren und abgestimmten Betrieb der gesamten Konstruktion. Eine der Hauptaufgaben von Regelelementen für Heizungsanlagen besteht darin, das Druckniveau im Rohr zu stabilisieren. Bei Verwendung in einem wasserbasierten System regulieren die Teile die Erwärmung des Wassers durch Mischen von heißen und kalten Flüssigkeiten. Aus praktischen Gründen sind einige Instrumentenmodelle mit elektronischen Bedienfeldern ausgestattet..

Zur Herstellung werden verschiedene Materialien verwendet. Am gebräuchlichsten sind Temperguss, Messing und Bronchus. Stahlbeschläge für Heizkörper werden aufgrund der besonderen Eigenschaften des Metalls äußerst selten verwendet. Für den Einsatz in Warmwassersystemen praktisch ungeeignet.

Hinweis: Fertigungsunternehmen, die in diesem Marktsegment tätig sind, arbeiten weiterhin an der Entwicklung neuer Konfigurationen, um die Effizienz und Benutzerfreundlichkeit zu verbessern. Kombinierte Einheiten stehen in den Regalen großer Fachgeschäfte zum Verkauf. Der Hauptvorteil solcher Heizarmaturenmodelle ist die einfache und einfache Installation im Vergleich zur Installation einzelner Systemkomponenten..

Schließgeräte: Klassifizierung und Anwendung

Die wichtigsten Arten von Ventilen für Rohrleitungen sind Absperrschieber, Schieber, Ventile, Hähne und Schieber. Bei Absperrschiebern ist die Bewegung des Sperrelements rechtwinklig zur Rohrlängsachse charakteristisch, bei Absperrschiebern – parallel.

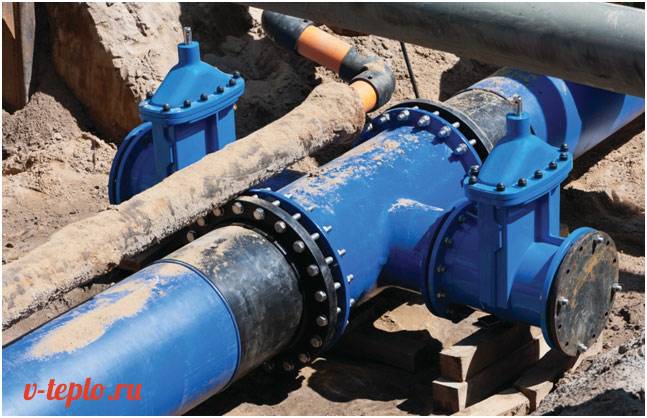

Tore

Der Einsatz von Ventilen an Absperrorganen bis zu einem Durchmesser von 0,3 m ist möglich, oft werden sie bei Reparaturen in den Endabschnitten (Sackgassen) der Anlage eingesetzt. Das Verriegelungselement, das oft ein Rotationskörper oder ein Teil davon ist, dreht sich um eine Achse, die in einem beliebigen Winkel zur Rohrachse steht. Ventile können nicht nur als Absperr-, sondern auch als Regelventile verwendet werden.

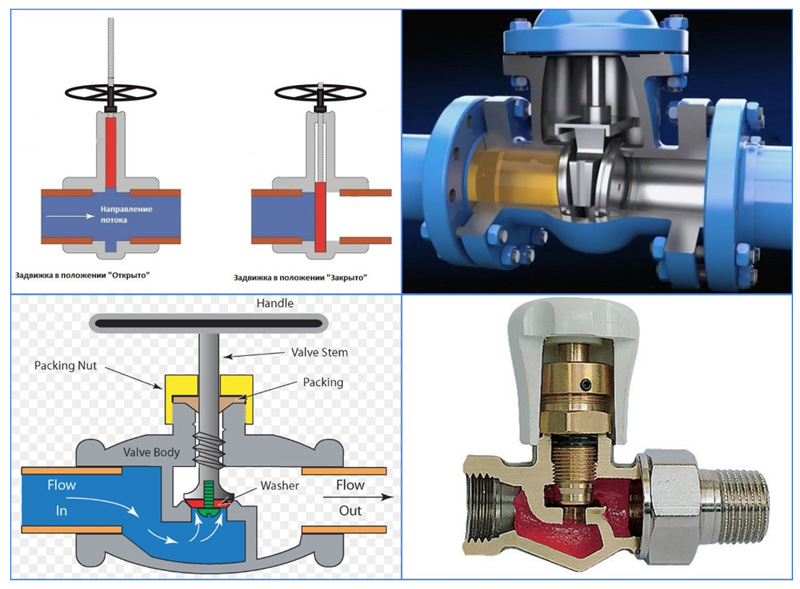

Absperrschieber

Absperrschieber sind kurze Absperrelemente, die für den Betrieb in Systemen mit geringem hydraulischem Widerstand entwickelt wurden..

Konstruktionsbedingt sind sie keilförmig (mit einem zusammengesetzten, elastischen, massiven Keil) und parallel (Gate-Typ). In Systemen mit niedrigem Druck werden Absperrschieber des letzteren Typs verwendet..

Der Hauptzweck der Ventile besteht darin, Absperrfunktionen auszuführen; in den meisten Fällen werden sie nicht als regulatorische Elemente verwendet. Während des Betriebs können die Ventile in zwei mögliche Positionen eingestellt werden: geschlossen oder geöffnet..

Es ist am besten, solche Elemente in Systemen mit vollem Durchgang zu verwenden, dh wenn keine Reduzierung des Rohrquerschnitts in den Düsen vorhanden ist. Ventile sind beispielsweise ideal für den Einsatz in Hauptrohrleitungen, in denen sich das Medium kontinuierlich und mit hoher Geschwindigkeit bewegt..

Ein besonderes Konstruktionsmerkmal des Absperrschiebers ist das Vorhandensein einer Spindel, die je nach Ausführung verlängert oder nicht verlängert wird.

Wie bereits erwähnt, gibt es zwei Haupttypen von Schiebern: Schieber und Keil.

Im Design der Torelemente ist ein Metallkeil enthalten, der beim Bewegen Fremdelemente der Arbeitsumgebung schneidet. Absperrschieber werden zur Ausrüstung von Rohrleitungen für die Abwasser-, Zellstoff- und Papierherstellung usw. verwendet..

Wenn die Elemente des Systems regelmäßig repariert werden müssen, werden Keilventile installiert, die aus einem gusseisernen Körper bestehen, in dem eine mit dem Keil verbundene Drehspindel installiert ist. Keilschieber werden bei der Wartung von Anlagen zum Transport von Gasen und Flüssigkeiten verwendet, die nicht mit dem Rohrleitungsmaterial reagieren. Gehäuse und Deckel solcher Produkte werden aus Teilen geschweißt, die aus korrosionsbeständigem Blech oder Kohlenstoffstahl geschnitten sind..

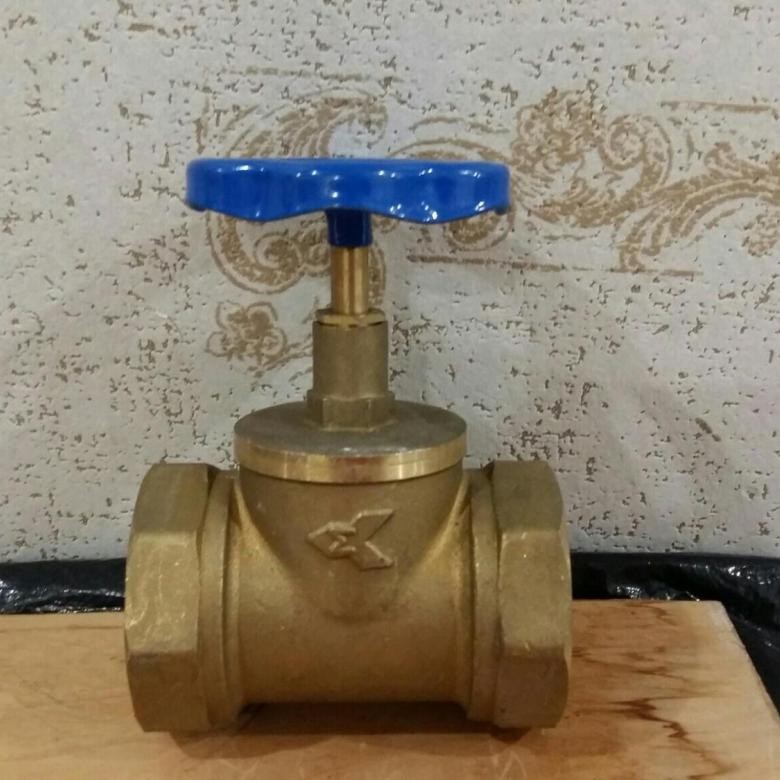

Ventile

Die Ventile haben die Aufgabe, unter bestimmten Bedingungen zu öffnen und zu schließen, z. B. bei Erreichen eines bestimmten Druckniveaus oder bei Änderung der Bewegungsrichtung des Arbeitsmediums.

Die Produkte sind in ein- und zweisitzig unterteilt, und normalerweise wird der zweite Typ in der Produktion verwendet, der gleichzeitig Vertriebs- und Regulierungsfunktionen erfüllt..

Je nach Strömungsrichtung des Arbeitsmediums werden die Ventile in eckig (die Richtung ändert sich um 90°), gerade (die Richtung ändert sich nicht) und gerade (die Bewegungslinie des Mediums wird gerade) unterteilt ).

Um die Strömungsbewegung innerhalb der Rohre vollständig zu unterbinden, werden Absperrventile verwendet. Diese Fittings sorgen für maximale Zuverlässigkeit und Dichtheit des Systems..

Wenn eine Änderung der Bewegung des Arbeitsmediums verhindert werden muss (z. B. bei Pumpenausfall und Beschädigung oder Bruch des Trägerkanals), verwenden Sie Rückschlagventile.

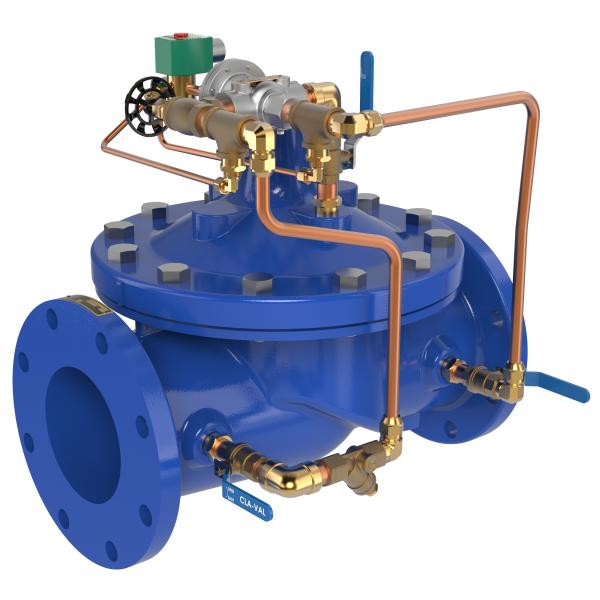

Regelventile steuern die dem System zugeführte Flüssigkeits- oder Gasmenge, indem sie die Größe des Einlasses ändern.

Hubventile erfüllen, wie der Name schon sagt, zwei Funktionen gleichzeitig.

Kräne

Eine vielseitigere Option für Rohrleitungsfittings sind Wasserhähne. Sie können als Absperr-, Regel- oder Verteilergeräte eingesetzt werden. Hähne sind für alle geeignet, auch für viskose, Flüssigkeiten und Gase. Die Reparatur dieser Vorrichtungen erfordert viel Aufwand und Erfahrung..

Ventile bestehen aus einem Schieber (oder Stopfen) mit sphärischer, konischer oder zylindrischer Geometrie mit einem Loch in der Mitte und einem Körper. Diese Verriegelungselemente sind aus Messing, Bronze, Gusseisen und Stahl und bei aggressiveren Innenbedingungen aus Porzellan oder Spezialkunststoff.

Krane werden normalerweise in Gruppen unterteilt, abhängig von:

• Strömungsrichtung und Anzahl der Düsen (gerade, Dreiwege, Winkel, Mehrwege);
• das Bewegungsprinzip des Verschlusses (mit Drehen oder Heben oder mit Drehung, ohne Heben, Verschluss);
• Steuerungsverfahren (manuell, mit elektrischen, pneumatischen, hydraulischen Antrieben);
• Angussgeometrie (Nadel, konisch, kugelförmig, zylindrisch);
• Möglichkeiten zur Gewährleistung der Dichtigkeit (Stopfbüchse oder Spannung).

Ansichten

Die Klassifizierung von Teilen zum Stoppen des Flusses von Gasen und Flüssigkeiten erfolgt nach verschiedenen Faktoren. Ventiltypen nach Anschlussart:

• geflanscht;
• flanschlos.

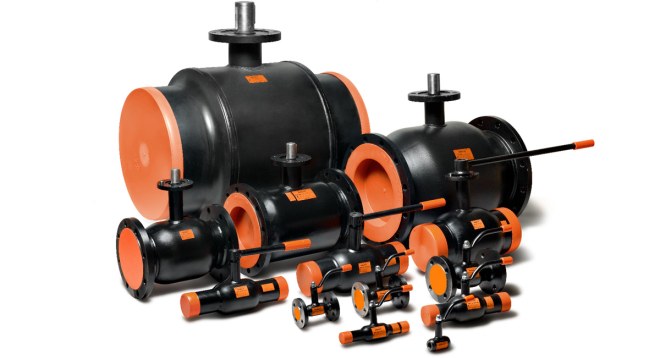

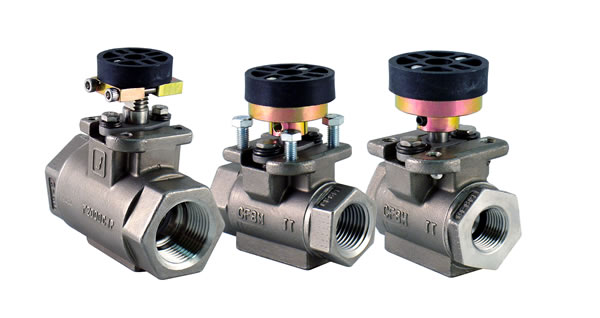

Absperrkugelhahn

Es handelt sich um einen Gusskörper mit beidseitigem Gewinde zum Anschluss an Rohre. Zum Absperren des Durchflusses gibt es einen Drehknopf, mit dem Sie die Position des Absperrschiebers verändern können. Zusätzlich ist unter dem Griff eine Gummidichtung verbaut.

Krane sind:

• Mehrweg, Durchgang.
• manuell, ausgestattet mit elektrischen Antrieben.

Eine zusätzliche Funktion des Hahns ist die Regulierung der Gas- oder Flüssigkeitszufuhr. Aus Stahl, Gusseisen, Bronze, Kunststoff, Porzellan.

Verschlüsse

Der Verschluss ist der Hauptbestandteil jedes Schließmechanismus. Bei einem Defekt zerstören Flüssigkeit oder Gas die Rohrleitung. Meistens bestehen sie aus Stahl oder Gusseisen. Am gebräuchlichsten sind Absperrklappen.

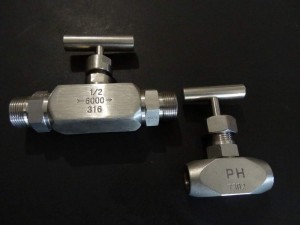

Nadelhahn

Die Funktionen, die das Nadelventil zum Heizen erfüllt, können unterschiedlich sein. Je nach Ausführung kann dieses Gerät eine Absperr-, Regel- und Abgleichfunktion übernehmen. In Heizungssystemen wird am häufigsten ein Absperrnadelventil für einen Heizkörper verwendet, mit dem Sie den Durchfluss reibungslos absperren und das Auftreten von Wasserschlägen vermeiden können, die für das System schädlich sind. Im Gegensatz zu einem Kugelhahn, der zwei Betriebsstellungen hat, kann das Nadelventil in drei Stellungen arbeiten:

1. “Abgeschlossen”;
2. “Offen”;
3. “Teilweise geschlossen”.

Anzahl der Abschnitte der Bimetallstrahler

Die Anzahl der Abschnitte eines Bimetallheizkörpers hat direkten Einfluss auf die Wahl der Anschlussmethode. Der Akku kann bis zu 8 Sektionen per Seiten-, Bodensattel- oder Diagonalanschluss geschaltet werden. Bei mehr als 8 Abschnitten ist es besser, eine diagonale Verbindung zu verwenden.

Bei Verwendung von Seitenumschaltung ist eine Durchflusserweiterung erforderlich. Dies bezieht sich auf den Schlauch, der in den Versorgungsverteiler eingeführt wird. Es hilft in Situationen, in denen die seitliche Verbindung nur die ersten Abschnitte erwärmt. Dank des innen eingesetzten Rohres strömt das Kühlmittel über den Einlass hinaus und erwärmt die Oberfläche des Geräts gleichmäßiger.

Optionen für die Flussverlängerungslänge:

• 2/3 Batterien.
• Zur Mitte des letzten Abschnitts.

Verschiedene Fälle zeigen die Wirksamkeit sowohl der ersten als auch der zweiten Option. Hauptsache, es wird eine spürbare Optimierung der Heizung des Heizkörpers erreicht. Manchmal kommt es vor, dass die Installation in der Mitte des letzten Abschnitts eine Abnahme des Heizniveaus der ersten Abschnitte hervorruft. In diesem Fall empfiehlt es sich, den Schlauch zu kürzen. Solche Situationen treten jedoch selten auf, was durch den Druck im Steigrohr und den Querschnitt des Liners beeinflusst wird.

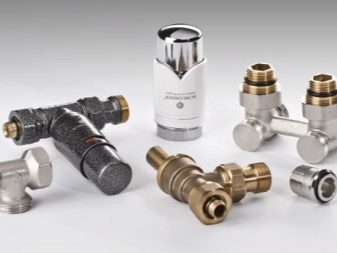

Heizkörperarmaturen

Es gibt eine Vielzahl ähnlicher Elemente auf dem Markt. An Heizkörpern sind verbaut:

• Kühlerhähne;
• Thermoköpfe;
• Mayevsky Kraniche.

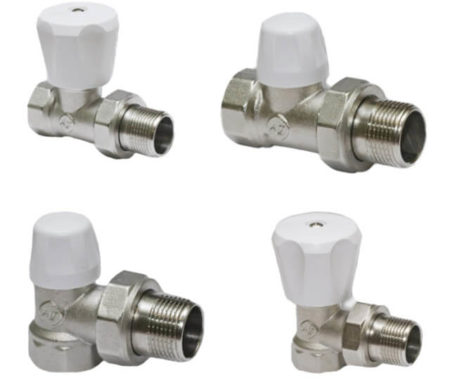

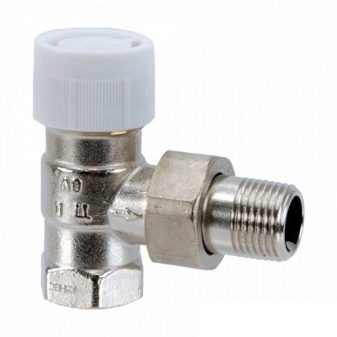

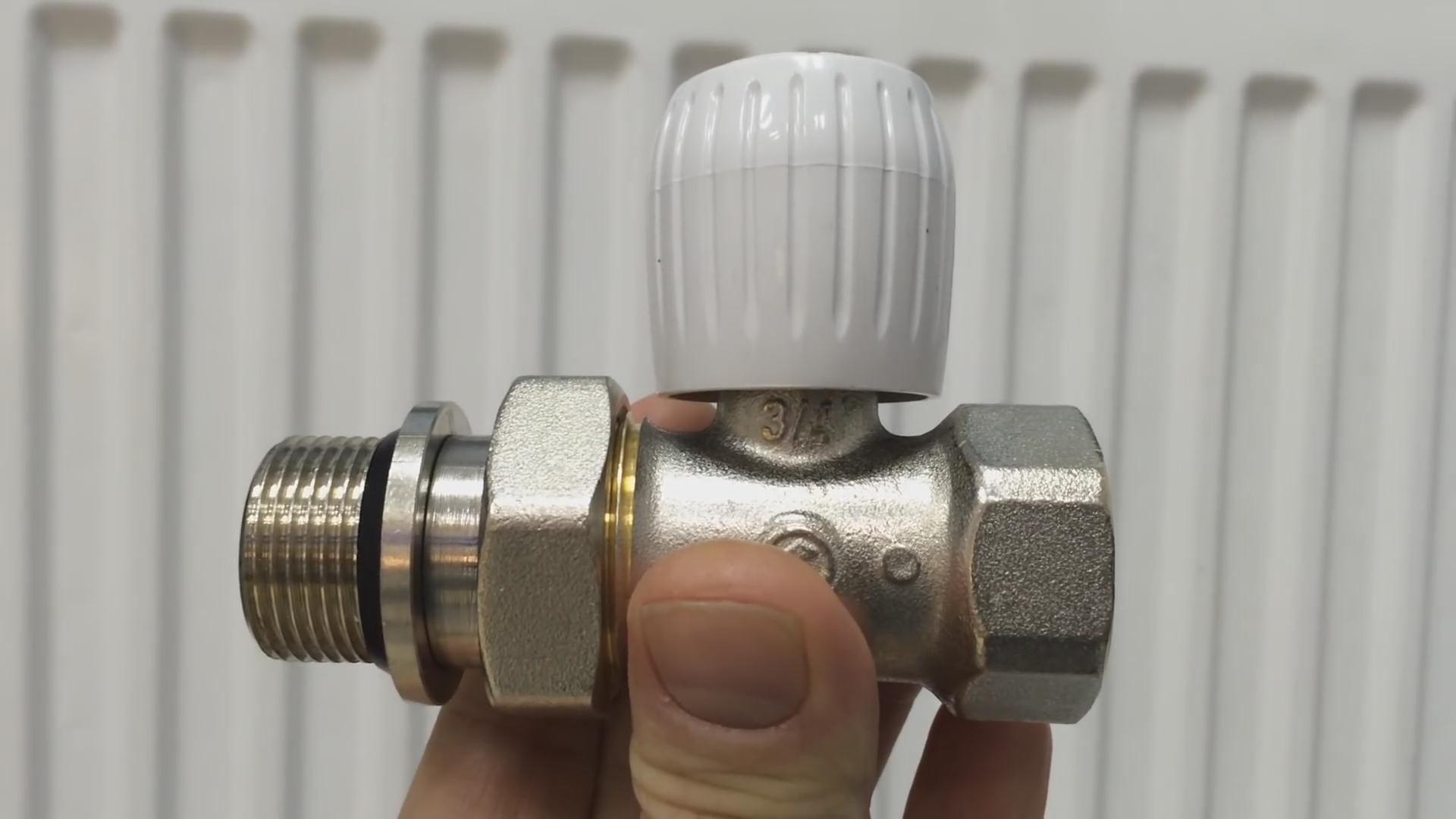

Heizkörperventil – Armaturen für eine reibungslose und gleichmäßige Kühlmittelzufuhr zum Heizkörper der Heizungsanlage. Es schützt vor plötzlichem Druckabfall. Es gibt schräge und gerade Kühlerhähne. Werden unter Berücksichtigung der Konstruktionsmerkmale der Installation ausgewählt.

Durch die stufenlose Einstellung ist es möglich, die erforderliche Höhe der Heizmittelzufuhr unter Berücksichtigung des gewünschten Temperaturregimes im Raum einzustellen. Doppelte Isolierung bietet Schutz und macht die Einstellung präziser.

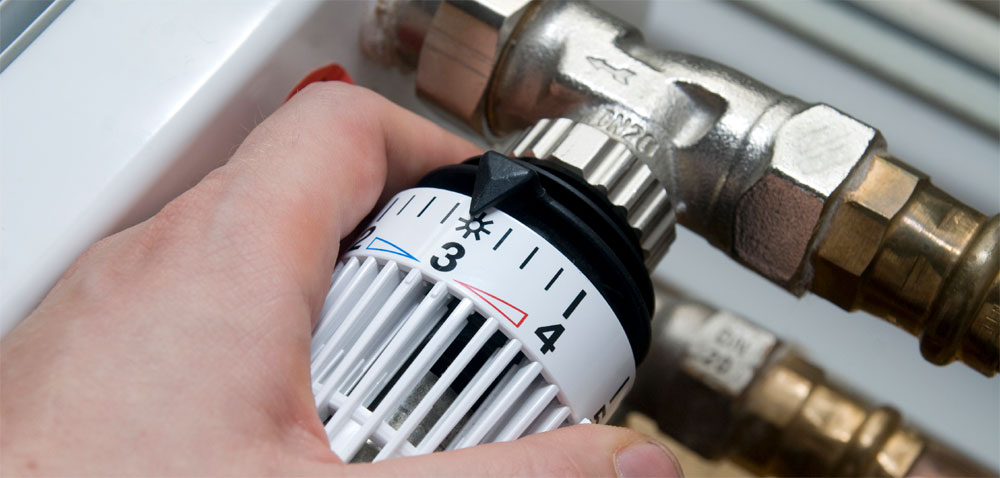

Thermokopf

Besteht aus:

• Rümpfe;
• Balg;
• Lager;
• Pusher;
• Rückholfeder.

Das Funktionsprinzip ist die Wirkung der Raumluft auf einen in einem geschlossenen Raum befindlichen Faltenbalg. Der Füller dehnt sich aus, der Faltenbalg wird größer und wirkt über die Schubstange auf den Thermostatventilstift. Im letzteren fährt der Schaft mit der Spule nach unten, was den Durchsatz verringert. Dadurch wird die Kühlmittelzufuhr begrenzt..

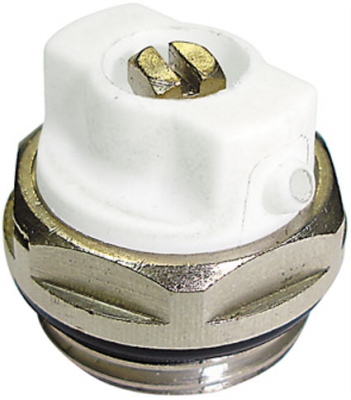

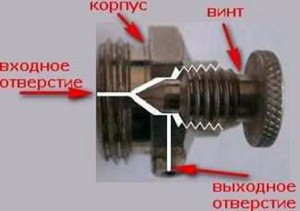

Mayevsky Kran

Dieses Heizkörperventil dient zum Ablassen von Luft aus dem Heizkörper. Mit anderen Worten, es hilft, den Druck im Heizsystem zu reduzieren. Erhältlich in mehreren Variationen. Es gibt auch automatische. Anwendbar in:

• Apartmentgebäude;
• Hoch hinausragende Gebäude;
• Verwaltungsgebäude;
• Systeme von Wohngebieten;
• Industriegebäude;
• Bürogebäude.

Besteht aus einem Metallkörper mit einem kleinen Loch, einer Kunststoff-Innenhülse. Im Inneren befindet sich ein Gewinde und eine Spannschraube. Im Käfig ist eine Bohrung für den Kühlmittelaustritt angebracht. Der Clip ist um 360 Grad drehbar.

Kühlerschließventil

Abdeckprodukte sind ein unverzichtbarer Bestandteil des Regel- und Absperrkreises im Heizungsbau. Die Installation von Produkten auf Heizkörpern wird durchgeführt, um mehrere Funktionen von Geräten gleichzeitig auszuführen.

Termin

An Rohren in einem Heizraum, beheizten Räumen finden sich häufig Hähne mit Griffen – Absperrventile zur Steuerung des Kühlmittelflusses.

Mit den Geräten können Sie die Flüssigkeitszufuhr durch die Rohrleitung vollständig absperren, öffnen, Ventile und Ventile werden verwendet, um den Durchfluss zu regulieren.

Die am Eingang der Batterie befindlichen Armaturen werden benötigt, um den Heizkörper im Reparatur- und Reinigungsfall vom Heizkreislauf zu trennen. Manueller, automatischer Modus hilft bei der Kontrolle der Raumtemperatur.

Mehr zum Thema Armaturen:

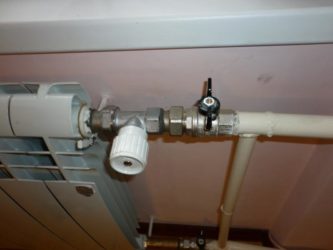

Schaltplan

Beim serienmäßigen Heizkörperanschluss ist ein Regelventil zwischen Zuleitung und Batterien einzubauen. Zwischen Rücklauf und Heizkörper, vor den Ein- und Austrittsstellen der Absperrorgane, wird ein Kugelhahn eingeschnitten – Bypass.

Dank des Jumpers kann das Kühlmittel nach dem Abschalten eines bestimmten Kühlers weiter durch das System zirkulieren. Üblicherweise werden Kugelhähne auch in der Mitte des Bypasses platziert..

Regelelemente

Die Anpassungsarmaturen beziehen sich auf die Automatisierung, um die optimale Temperatur im Raum einzustellen und aufrechtzuerhalten.

Wenn sich das Raumklima stark ändert, funktioniert das System: Die Durchflussrate des Kühlmittels durch die Rohre ändert sich, wodurch sich die Anzeigen allmählich wieder normalisieren.

Im Regler befindet sich eine Substanz, die je nach Situation in der Heizungsanlage ihre Abmessungen ändert. Beim Aufweiten wird Druck auf die Schubstange ausgeübt, wodurch die Flüssigkeitszufuhr sanft abgesperrt wird.

Bei einer entfernten Installation müssen Sie den Thermostat mit einem Kapillarrohr verbinden.

Das installierte Gerät sollte nicht von äußeren Einflüssen beeinflusst werden, es sollte entfernt von Heizelementen und direkter Sonneneinstrahlung aufgestellt werden. Nicht mit Vorhängen verschließen, Möbel einschieben, das Produkt nicht in der Nähe einer Klimaanlage oder Lüftungsöffnung aufstellen.

Zu den Steuerungsprodukten gehören Thermoköpfe, Rückschlagventil, Bypassventil, automatische Entlüftung.

Ventilfunktionen und -umfang

Also wofür ist es? Regelventile werden benötigt, um ein Gleichgewicht zwischen den Parametern der Arbeitsumgebung aufrechtzuerhalten. Der Materialverbrauch ändert sich oder der Durchflussbereich wird angewendet.

Wo wird es verwendet? Regelventile werden zum Heizen sowie für den Rohrleitungstransport eingesetzt. Es wird auch in Kraftwerken verwendet. Regelbare Sicherheitsventile sorgen für die Zuverlässigkeit des Systems. Seine Hauptfunktion ist es zu versiegeln.

Was sind die Anforderungen an sie?

Die Anforderungen an Regelventile sind sehr ernst. Es wird nicht als Absperrventil verwendet. Jede der Arten muss ihre eigene spezifische Funktion erfüllen..

Solche Beschläge sollten in der Lage sein, die Dauer von Zyklen wie Öffnen und Schließen zu kontrollieren. Sie ist dafür verantwortlich, den Rollladen sicher in einer bestimmten Position zu fixieren. Wichtig ist, dass die Regelventile robust sind. Es ist erforderlich, dass es auch die erforderliche Steifigkeit besitzt. Die Konstruktion muss starken mechanischen Belastungen standhalten. Es ist inakzeptabel, dass verschiedene Arten von Verformungen und Beschädigungen auftreten.

Die Regelventile müssen dicht sein. Sie muss zuverlässig und langlebig sein. Elemente sollten komfortabel zu bedienen sein. Eine weitere Anforderung ist, dass die Kosten für Wartung und Reparatur von Teilen das geplante Budget nicht überschreiten..

Befindet sich das Regelventil in Räumen, in denen es nicht möglich ist, die Struktur häufig einzustellen und zu schmieren, sollte es lange Zeit ohne Störungen funktionieren..

Was sind die Typen?

Anlagen produzieren verschiedene Arten von Regelventilen. Diese beinhalten:

1. Ventile.
2. Kräne.
3. Absperrklappen.

Einige Meister enthalten Regler in dieser Liste. Nicht jeder wird dieser Einteilung zustimmen. Um den Ventiltyp zu bestimmen, ist es meistens erforderlich, die Bewegungsrichtung des Regelelements herauszufinden. Es kann sich in Bezug auf den Fluss der Arbeitsumgebung ändern. Regler unterscheiden sich dadurch, dass ein bestimmter Ventiltyp nur ein Teil der Struktur ist.

Welche Aufgabe haben die Ventile?

Solche Elemente sind der Hauptbestandteil von Regelventilen. Es sind teure Teile. Jedes Ventil wird für eine bestimmte Aufgabe benötigt. Die Einlass- und Auslasselemente sind für die Dichtheit der Behälter erforderlich, in denen Gas, Dampf gespeichert wird. Im Behälter sollte ein gewisser Druck aufrechterhalten werden.

Zur Reduzierung des Betriebsdrucks im System wird ein Druckminderventil benötigt. Dieser Effekt wird dadurch erzielt, dass der hydraulische Widerstand zunimmt..

Was ist der Unterschied in Ventildesigns?

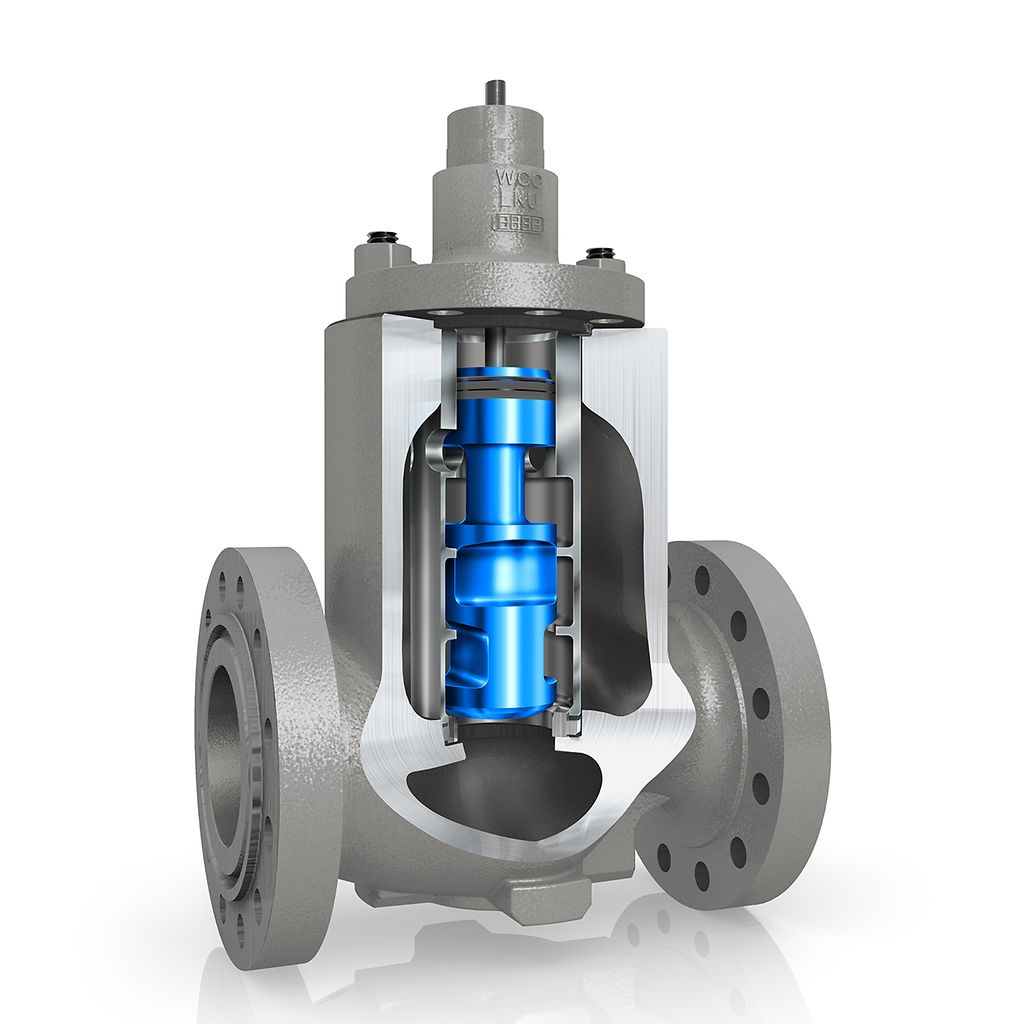

Regelventile können als Ventile ausgeführt sein. Sie unterscheiden sich in ihrem Design. Die Besonderheiten des Mechanismus sind, dass er ein oder mehrere Tore haben kann. Für bestimmte Arbeiten wird ein Einsitzventil benötigt. Es können mehrere Verschlüsse verwendet werden. Wenn sie auf einer Achse liegen und eine bestimmte Reihenfolge haben, bilden sie einen Strömungsbereich.

Zellventile sind heutzutage sehr gefragt. Bei ihnen ist der Verschluss ein festes Element. Es hat spezielle Löcher, die benötigt werden, um die Arbeitsumgebung zu passieren. Sie werden oft als Käfig bezeichnet.

Der Kolben bewegt sich in den Löchern. Dank ihm ändert sich die Querschnittsfläche ständig. Dadurch ist das Zellventil für die Regulationsfunktion verantwortlich.

Was ist eine Spule?

Dies ist eines der Elemente des Ventilkegels. Sie wird als Sperrkomponente bezeichnet. Die Spule ist für den Prozess der Regulierung der Arbeitsumgebung verantwortlich. Es kann von den folgenden Typen sein:

1. Poppet.
2. Kolben.
3. Sphärisch.
4. Nadel.

Eigenschaften der Absperrklappe

Solche Ventile werden häufig als Regelventile verwendet. Sie haben eine Reihe von Vorteilen. Der Einbau von Absperrklappen benötigt nicht viel Platz. Die Verwendung dieser Elemente garantiert eine hohe Leistung. Sie reduzieren den Arbeitsdruck nicht. Absperrklappen können bei unterschiedlichen Temperaturen eingesetzt werden. Zu den Pluspunkten der Teile zählen die geringen Stückkosten..

Absperrklappen werden zum Fördern von viskosen Flüssigkeiten eingesetzt. Sie werden zur Regulierung benötigt und werden auch für Kugelhähne verwendet..

Welche Laufwerke sollten verwendet werden?

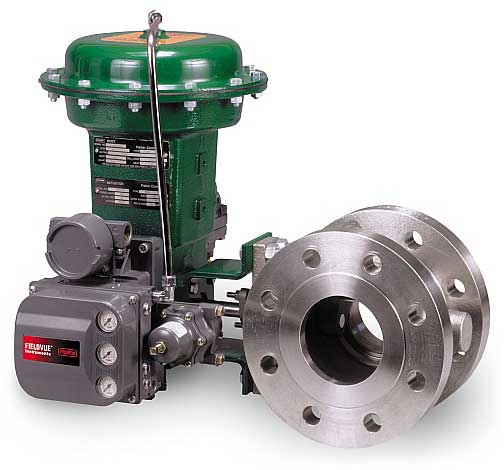

Einstellbare Absperrventile werden bei einer Vielzahl von Antrieben verwendet. Für die Arbeit bewerben Sie sich:

• Pneumatisch.
• Hydraulisch.
• Elektrisch.

Andere Eigenschaften

Einstellbare Ventile sind auf dem heimischen Markt weit verbreitet. Diese Art von Armaturen gehört zur Rohrleitung. Es vereint die Funktionen einer Regelung sowie einer Absperrung. Diese Gruppe umfasst ein Absperr- und Regelventil. Was ist seine Aufgabe? Es wird benötigt, um Ströme zu regulieren. Manchmal ist es erforderlich, die Ströme des geregelten Mediums zu unterbrechen. Diese Art von Armaturen wird zum Heizen benötigt. Dank ihm können Sie das Kühlmittel regulieren und seine Parameter anpassen. Jetzt ist es möglich, einzelne Heizelemente auszuschalten.

Einstellbare Absperrventile helfen bei der Erstellung von Zentralheizungsanlagen. Sie werden sicherer und einfacher zu bedienen. Energieeffizienz steigt.

Die Arbeit so wichtiger Objekte wie Kernkraftwerke, Wasserversorgungssysteme, Lüftungssysteme, Heizstellen basiert auf diesen Prinzipien. Die Regelventile sorgen für die korrekte Funktion der Rohrleitungen. In der Wärme- und Energiewirtschaft hilft sie beim Kesselmanagement. Dieser Ventiltyp ist für die Sicherheit und den wirtschaftlichen Betrieb von Kesseln verantwortlich. Es ist korrosionsbeständig, ein Plus für die Industrie..

Auswahl und Einbau von Heizkörperventilen

Der Anschluss von Heizgeräten über richtig ausgewählte Absperr- und Regelventile verbessert die Funktionalität des Heizsystems und macht die Bedienung komfortabler. Das Ventil für den Heizkörper muss aus hochwertigen Materialien bestehen und richtig montiert sein.

Armaturen für Heizkörper sind in Absperrung (Blockierung des Kühlmittelflusses) und Regelung (zur Steuerung der Durchflussmenge) unterteilt. Die Ventile sind nur Absperrventile, die Regelventile sind Ventile und Schieber. Aber im Alltag bedeutet Wasserhähne alle Arten von Absperr- und Regelventilen..

Funktioneller Zweck

Warum einen Heizkörper mit Wasserhähnen ausstatten? Ihre Installation beim Anschluss von Heizgeräten ermöglicht:

• schalten Sie die Heizkörper vollständig aus, wenn der Raum aus irgendeinem Grund nicht vorübergehend beheizt werden muss;
• Absperren der Kühlmittelzufuhr zum Spülen oder Überarbeiten einzelner Kühler, ohne das Kühlmittel aus dem gesamten System abzulassen;
• regulieren Sie die Intensität der Wärmeübertragung von den Batterien im manuellen oder automatischen Modus, um ein angenehmes Temperaturregime im Raum aufrechtzuerhalten;
• Entfernen Sie Lufteinschlüsse von Kühlern, erhöhen Sie die Systemeffizienz und reduzieren Sie das Risiko von Metallkorrosion.

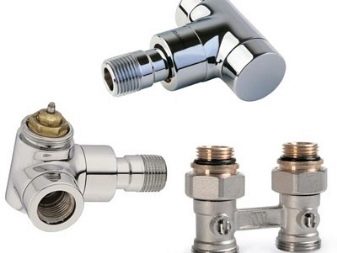

Arten von Batterieventilen

Für die Installation an einer Batterie sind vorgesehen:

• Absperrventile für Heizkörper (Kugeldrehventile);
• Luftablassventile (Mayevskys manuelles Ventil, automatische Belüftungsöffnungen);

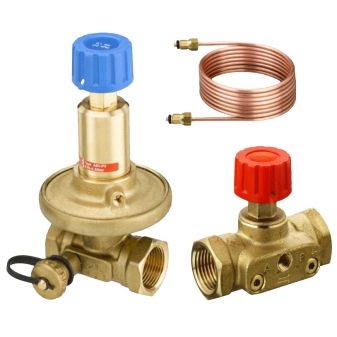

• Abgleichventile für Heizkörper;
• Regelventile mit Thermoköpfen (Thermostatventile);
• Kühlmittelablasshähne.

Um zu entscheiden, welche Wasserhähne an Heizkörpern angebracht werden sollen, müssen Sie die Funktionsprinzipien und den Zweck jedes Geräts verstehen.

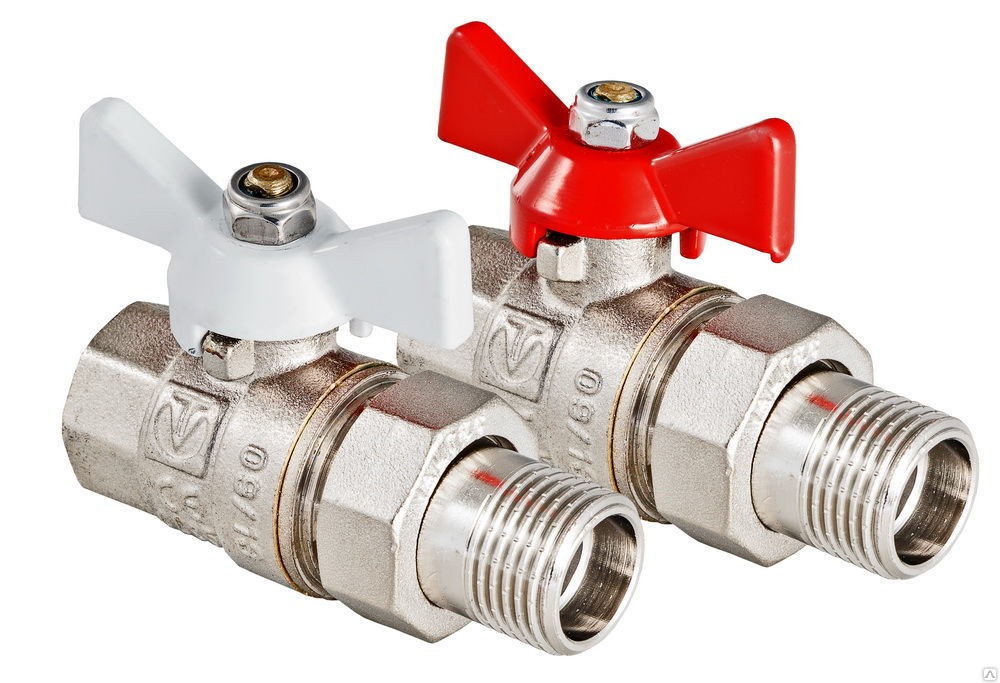

Kugelhähne: Typen und Parameter

Bei der Installation jedes Heizkörpers empfiehlt es sich, zwei Kugelhähne oder einen Kugelhahn für den Vorlauf und ein Regelventil für den Rücklauf einzusetzen. Kugelhähne sind Absperrventile, mit denen Sie den Kühlmittelfluss absperren und die Kühler demontieren können, ohne das Kühlmittel aus dem gesamten System abzulassen.

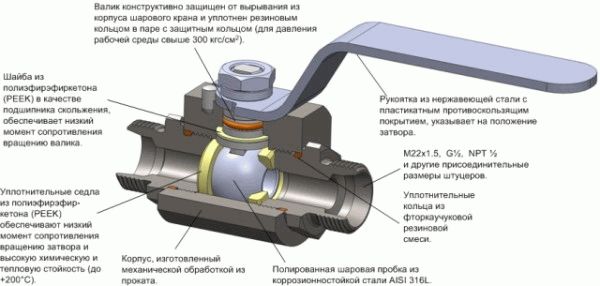

Das Schlüsselelement des Geräts ist eine Stahlkugel mit einem Loch für das Kühlmittel. Die Kugel ist am Schaft befestigt, und wenn der Griff um 90 Grad gedreht wird, dreht er sich um und blockiert den Durchfluss des Mediums vollständig.

Kugelhähne unterscheiden sich:

• durch das Material des Körpers (Messing, Silumin, Polypropylen);
• konstruktionsbedingt (gerade und eckig);
• in Bezug auf den Durchsatz (bei voller Bohrung stimmt das Loch in der Kugel praktisch mit dem Durchmesser des Rohrs überein, bei Standard sind es 70-80% dieses Indikators).

Wenn man bedenkt, welche Wasserhähne besser an Heizkörpern anzubringen sind, sollte der volle Durchgang bevorzugt werden, da sie den Durchsatz des Systems nicht reduzieren und die Wärmeübertragung von Heizgeräten nicht reduzieren.

Spülventile

Das Spülventil am Kühler dient zum Ablassen des Kühlmittels beim Spülen des Systems. Das geschweißte Spülventil umfasst ein Metallgehäuse, eine Gummidichtung und einen langen Schaft. Um einen solchen Hahn zu öffnen, wird ein Gasschrauber oder eine Zange verwendet..

Dieses Gerät hat einen erheblichen Nachteil – die Gummidichtung wird während des Kranbetriebs leicht zerstört, was zu einem Notfall führt. Anstelle einer angeschweißten Unterlegscheibe wird empfohlen, am Heizkörper einen Heizkörperstopfen oder einen Adapter mit Steckventil anzubringen.

Abgleichventil

Das Abgleichventil für Heizung ermöglicht die Anpassung des Temperaturmodus der Heizkreise. Wenn der Heizkörper nicht mit einem Thermostatventil ausgestattet ist, wird ein mechanisches Einstellventil verwendet, bei dem der Durchmesser des Durchflussquerschnitts anhand der Druckwerte in der Rohrleitung in den Abschnitten vor und nach dem Ventil manuell eingestellt wird.

In Anlagen, in denen die Temperatur der Batterien durch Thermostatventile korrigiert wird, sorgt ein automatisches Regelventil für den Druckausgleich. Das Strangregulierventil wird an der Rücklaufleitung montiert.

Die richtige Wahl der Regelventile

Regelventile für Heizkörper werden je nach Art des Heizsystems und den Anforderungen an seine Funktionalität ausgewählt. Der Heizkörperregler kann im manuellen oder automatischen Modus betrieben werden. Das Prinzip der Änderung der Heizung von Heizgeräten hängt von der Konstruktion des Geräts ab, die in konische und Ventile unterteilt sind.

Achten Sie bei der Auswahl eines Ventils für einen Heizkörper auf das Gehäusematerial (Stahl, Messing, eine Kombination dieser Metalle), die Qualität der verwendeten Dichtungen – dies bestimmt die Zuverlässigkeit und Haltbarkeit der Produkte.

Was beeinflusst die Wahl der Beschläge

Die Effizienz des Heizkörpers hängt vom Material ab, aus dem die Armaturen hergestellt sind, und von der richtigen Auswahl der Armaturen für verschiedene Heizkörpertypen, einschließlich der Knoten zum Anschluss der Heizkörper an das Heizsystem.

Heizkörperarmaturen werden in der Regel aus Messing, Gusseisen oder Bronze hergestellt. Stahlprodukte sind weniger verbreitet: Es wird angenommen, dass die Eigenschaften von Stahl nicht immer ausreichen, um die Zuverlässigkeit der Bewehrung bei längerem Kontakt mit Wasser zu gewährleisten.

Wenn wir über die Arten von Heizkörpern sprechen, sind die beliebtesten Heizkörper-, Platten-, Rohr- oder Plattenheizkörper. Profil- und Lamellen können meist aus einer Kombination zweier Metalle (Kupfer oder Edelstahl innen und Aluminium außen) hergestellt werden. Sie zeichnen sich durch eine seitliche oder diagonale Verbindung aus. Platten- und Rohrheizkörper finden sich am häufigsten in Stahlbauweise. Sie werden von unten oder von der Seite an das Heizsystem angeschlossen. Für all diese Optionen werden verschiedene Fittings und Verbrauchsmaterialien verwendet (z. B. Dichtmittel, Rauchband, Hanf).

Je nachdem, welches Anschlussschema gewählt wird und welcher Heizkörpertyp gekauft wird, werden auch Installationssätze aus Armaturen und Zubehör einschließlich Befestigungselementen gekauft.

Typen und Modelle

Es gibt die folgenden Arten von Ventilen, mit denen Sie den Durchfluss des Kühlmittels regulieren können:

• Konisch mechanisch. Bei der einfachsten und billigsten Option ändert sich der Durchflussbereich des Geräts, wenn der Stab bewegt wird, wofür seine Position manuell angepasst werden muss. Es wird empfohlen, in Verbindung mit einem Thermometer zu arbeiten. Schwachpunkt ist die verschleißanfällige Gummiauflage.
• Halbautomatische direktwirkende Thermostate. Die Position der Spindel ändert sich unter dem Einfluss des thermosensitiven Elements, wenn die Temperatur des Kühlmittels die eingestellten Parameter erreicht. Der Wert wird manuell eingestellt.
• Automatische Thermostate. Die Spindel wird von Servoantrieben bewegt, die von einem Controller angetrieben werden, der ein Signal von einem Temperatursensor empfängt. Je nach Wahl des Verbrauchers reagiert das Gerät auf die Heiztemperatur des Wärmeträgers oder der Raumluft.

Bei der Berechnung des Heizsystems ist zu berücksichtigen, dass die Installation von Wasserhähnen an Heizbatterien den Durchsatz des Systems reduziert. Wählen Sie einen geeigneten Rohrdurchmesser oder finden Sie Ventile mit der maximalen Kapazität..

Standards und Nuancen

Nicht alles und nicht immer kann für jede spezifische Version der Installation und des Betriebs des Heizkörpers in einem bestimmten Raum vorhergesehen werden. Gehen wir jedoch von Standardkonditionen aus, dann werden als Beschläge und Zubehör gekauft:

• Satz Befestigungselemente;

• Belüftungsöffnung;

• Stopfen (einschließlich Gewindestopfen);

• passend zu;

• Silikondichtungen;

• Paar Adapterkits mit Rechts- und Linksgewinde.

Nuancen können sich auf viele Arten manifestieren. Zum Beispiel bisher eher selten verwendet, aber sehr schöne und originelle Heizkörper mit Glas können viel spektakulärer aussehen, wenn dafür transparente Befestigungselemente usw. gekauft werden. Und für schwere Heizkörper aus Gusseisen oder Bimetall können Beine oder Ständer für die Bodenmontage erworben werden, um nicht etwas an die Wand zu hängen, dem es nicht standhält. In dieser Angelegenheit hängt viel vom Geschmack und den Wünschen des Besitzers ab..

Wenn Sie also einen dem Typ und Material des Heizkörpers entsprechenden Beschlagsatz auswählen und damit eine hochwertige Installation und Einstellung des Geräts durchführen, funktioniert die Heizung einwandfrei und sieht so ästhetisch wie möglich aus.

Arten von Rohrleitungsfittings

Trotz der Vielfalt der Gerätetypen in Bezug auf Ventile von Rohrleitungssystemen unterscheiden Experten vier Haupttypen davon. Die Zuordnung von Beschlägen zu dem einen oder anderen Typ erfolgt unter Berücksichtigung der konstruktiven Merkmale der Ausrüstung. Sie können sich in der Bewegungsrichtung des Sperr-/Regulierelements in Bezug auf die Bewegungsrichtung des transportierten Stoffes ausdrücken.

• Der Absperrschieber zeichnet sich durch die senkrechte Bewegung des Sperr- / Regulierelements relativ zur Bewegungsachse der Flüssigkeit oder des Gases durch das Rohrleitungssystem aus.

• Ein Ventil ist eine Art Vorrichtung mit einem Sperr-/Regulierelement, das sich parallel zur Bewegungsachse des durch das Rohrleitungssystem transportierten Stoffes bewegen kann. Experten empfehlen, den Namen „Ventil“ in Bezug auf Armaturen dieser Art zu vermeiden, da dieser Begriff mehrere mehrdeutige Interpretationen haben kann.

• Im Kran dreht sich das Sperr-/Regulierelement um seine Achse und macht dabei translatorische Bewegungen. Das Arbeitselement der Kranausrüstung hat die Form eines Rotationskörpers und kann sich in verschiedenen Winkeln zur Bewegungsrichtung des Arbeitsmediums bewegen.

• Bei einer Absperrklappe dreht sich das Sperr-/Regulierelement um eine Achse, die in einem bestimmten Winkel zur Achse der Strömungsrichtung des durch das Rohrleitungssystem transportierten Stoffes liegt. Der Unterschied zwischen dieser Art der Bewehrung liegt im Arbeitselement, das die Form einer Scheibe hat..

Alle oben genannten Armaturenarten können in einzelne Komponenten gegliedert werden. Durch die Form der Sitze und Schieber werden beispielsweise Keil- und Parallelventile unterschieden (sie haben eine steigende oder nicht steigende Spindel / Spindel).

Abhängig von der Form der Ventile werden auch Rohrleitungsarmaturen in Ventilbauweise in mehrere Varianten unterteilt. Es gibt Teller- und Nadelventile (konisch). Es gibt auch Einzel- oder Doppelsitzventile.

Ventil-Rohrleitungsfittings in Form des Arbeitselementes können konisch, kugelig und zylindrisch sein.

Verschiedene Arten von Fittings haben ihre eigenen vorteilhaften Eigenschaften und gewisse Nachteile. Abhängig von diesen Eigenschaften des Gerätes hat jeder Armaturentyp seinen eigenen Anwendungsbereich..

Für Geräte des Ventiltyps sind die charakteristischen Parameter:

• erhebliche Bauhöhe (Abstand von der horizontalen Achse des Rohrleitungssystems bis zur Oberseite der Spindel (Spindel / Aktuator) im Zustand der vollständigen Öffnung des Geräts);

• geringe Baulänge (Abstand von einer Verbindungsebene des äußeren Endes zur anderen);

• geringer hydraulischer Widerstand;

• erheblicher Aufwand, um den Verschluss anzutreiben;

• langsame Antwort;

• erhöhter Verschleiß der Sitzfläche beim Einsatz in Rohrleitungen zum Transport von Flüssigkeiten mit hohem Verschmutzungsgrad.

Es sollte beachtet werden, dass Absperrschieber bevorzugter sind, wenn sie als Absperrventile verwendet werden..

Die gebräuchlichste Art von Rohrleitungsarmaturen sind Ventile. Ihre charakteristischen Merkmale sind wie folgt:

• geringe Kopffreiheit;

• erhebliche Baulänge;

• schnelle Antwort;

• hoher hydraulischer Widerstand bei hoher Dichtigkeit.

Ventile werden in vielen Steuergeräten eingesetzt.

Die Ventilverschraubungen vereinen die Eigenschaften von Ventilen (Kopffreiheit und Ansprechgeschwindigkeit) und Absperrschiebern (kleine Baulänge).

Absperrklappen zeichnen sich aus durch:

• geringe Kopffreiheit;

• geringe Länge von Angesicht zu Angesicht;

• wenig Kraftaufwand beim Torantrieb;

• schnelle Antwort;

• niedrige Parameter des hydraulischen Widerstands.

Industriearmaturen für Rohre – was sind ihre Eigenschaften??

Aufgrund der Tatsache, dass Rohrfittings in Form eines fertigen Produkts alle Sicherheitsanforderungen und behördlichen Dokumentationen vollständig erfüllen müssen, werden in den meisten Fällen nur große Unternehmen hergestellt. Um diese Elemente im industriellen Maßstab herstellen zu können, benötigen Sie die Möglichkeit der Fernsteuerung des Prozesses, einen automatischen Betriebsmodus und höchstmögliche Zuverlässigkeit..

Hier erscheint eine andere Bewehrungsklassifizierung. Im Bereich seines Betriebs kann es also sein:

• allgemeine technische;
• industrielle Klempnerarbeiten;
• zur Verwendung unter besonderen Bedingungen;
• Schiff / Transport;
• Industrie-Spezial.

Produkte der ersten Kategorie werden überwiegend in Serie hergestellt und können in allen möglichen Bereichen eingesetzt werden. Die für den Betrieb unter besonderen Bedingungen ausgelegten Armaturen werden in Energiesystemen mit erhöhten technischen Eigenschaften sowie bei Reparaturen / Installationen von Transportleitungen für aggressive oder giftige Stoffe verwendet..

Für Transport-/Schiffselemente werden besondere Anforderungen gestellt. Sie werden unter Berücksichtigung der Größe und des Gewichts der Produkte sowie anderer Parameter hergestellt, einschließlich der Möglichkeit der Verwendung in verschiedenen Klimazonen. Schließlich werden industrielle Spezialprodukte auftragsbezogen für bestimmte Organisationen und Abteilungen entworfen und hergestellt..

Was ist im Montagesatz enthalten?

• Anschlüsse – Muttern und Adapter, die zum Anschließen des Heizkörpers an das Rohr erforderlich sind. Erstere werden verwendet, um Elemente mit gleichem Durchmesser zu verbinden, letztere sind so ausgelegt, dass sie von einem Durchmesser zum anderen wechseln, beispielsweise von 1 bis 1/2 Zoll. Das Set sollte zwei Anschlüsse haben – rechts und links. In der Regel werden sie komplett mit Dichtungen geliefert..
• Stopfen sind Elemente, die ungenutzte Öffnungen in Heizkörpern abdecken. Es handelt sich um Abdeckungen, die mit einem Faden befestigt werden.
• Entlüftungsventil – ein Ventil, das an der Unterseite des Kühlers angebracht ist und dazu dient, Luft aus dem System zu entlüften. Es ist auch notwendig, das Wasser abzulassen. In der Regel wird es mit einem Schlüssel geliefert, der das Ventil öffnet und schließt..

Auswahltipps

Berücksichtigen Sie den Anschlussdurchmesser der Elemente im Set, der dem Durchmesser der Bohrung im Heizkörper und dem Durchmesser der Rohre entsprechen muss. Achten Sie auf das Vorhandensein von Wandhalterungen. Bei Gussheizkörpern sollten dies Metallstifte sein, für die tiefe Löcher in die Wand gebohrt werden. Das Montageset für Bimetall-Heizkörper beinhaltet Halterungen zum Anschrauben an die Wand als Befestigungselemente.

Der Einbausatz sollte je nach Heizkörpertyp und Hersteller gekauft werden. Dies garantiert eine effiziente Montage und die exakte Abstimmung der Abmessungen der Verbindungselemente mit den Verbindern..
