Warum brauchen Sie ein Rückschlagventil?

Während des Betriebs tritt im Heizsystem ein hydraulischer Druck auf, der in seinen verschiedenen Abschnitten ungleich sein kann. Die Gründe für dieses Phänomen sind sehr unterschiedlich..

Dies ist in den meisten Fällen eine ungleichmäßige Kühlung des Kühlmittels, Fehler in der Konstruktion und Montage des Systems oder sein Durchbruch. Das Ergebnis ist immer das gleiche: Die Richtung des Hauptfluidstroms ändert sich und er dreht sich in die entgegengesetzte Richtung.

Dies ist mit sehr gravierenden Folgen bis hin zum Ausfall des Kessels oder sogar der gesamten Anlage verbunden, was in Zukunft erhebliche Reparaturkosten verursachen wird..

Aus diesem Grund empfehlen Experten dringend, ein Rückschlagventil zu installieren. Das Gerät kann Flüssigkeit nur in eine Richtung durchlassen. Bei Rückströmung wird ein Absperrmechanismus ausgelöst und die Bohrung wird undurchdringlich für das Kühlmittel.

Somit ist das Gerät in der Lage, den Flüssigkeitsfluss zu steuern und ihn nur in eine Richtung zu leiten..

Das Prinzip des Rückschlagventils ist sehr einfach. Es lässt die Wärmeträgerflüssigkeit in eine bestimmte Richtung passieren und blockiert den Weg, wenn es versucht, sich in die entgegengesetzte Richtung zu bewegen.

Für den normalen Betrieb des Systems ist es erforderlich, dass das Gerät keinen zusätzlichen Druck erzeugt und das Kühlmittel, das sich zu den Kühlern bewegt, ungehindert durchläuft. Daher ist es äußerst wichtig, das richtige Produkt zu wählen.

Bestellung von Ventilen für Heizung

Autonome oder Fernwärme muss an die aktuellen Werte der Parameter – Druck und Temperatur im System – angepasst werden. Um diese Aufgabe zu erfüllen, ist ein Bypassventil im Heizungssystem, ein Mischventil, ein Sicherheitsventil und andere erforderlich..

Im Gegensatz zu Absperrventilen arbeiten sie im automatischen oder halbautomatischen Modus. Alle Heizungsregelventile müssen den Parametern der spezifischen Wärmeversorgung entsprechen.

Dazu müssen Sie zunächst die Eigenschaften berechnen, ein detailliertes Diagramm erstellen und anhand der erhaltenen Daten das optimale Heizungsablassventil und andere Arten ähnlicher Elemente auswählen.

Die wichtigsten Kriterien sind:

• Temperaturmodus des Systems. Das Absperrventil für Heizung muss auch bei kritischen thermischen Einflüssen normal funktionieren;
• Druck – nominal und maximal. Jedes Druckminderventil des Heizsystems hat bestimmte Betriebsgrenzen, die um 5-10% unter dem Maximum liegen sollten;
• Das Kühlmittel ist Wasser oder Frostschutzmittel. Im letzteren Fall sind Fehlfunktionen möglich, da das Luftventil zum Heizen nicht für eine Flüssigkeit mit einer höheren Dichte als Wasser ausgelegt ist..

Ein geeignetes Ventil zur Entlüftung der Heizungsanlage wird in der Planungsphase ausgewählt. Der Betrieb dieses Geräts und ähnlicher Komponenten soll den Zustand des Systems im Falle der Gefahr von Notfallsituationen stabilisieren. Daher ist es notwendig, das Funktionsprinzip und die Ventiltypen für die Wärmeversorgung zu kennen..

Einige Leistungsmerkmale sind direkt am Gehäuse des Heizungsbypassventils angegeben. Ist dies nicht der Fall, ist eine professionelle Beratung erforderlich..

Wo wird das Heizsystem installiert

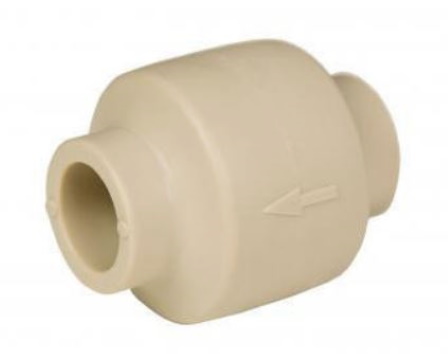

Der allgemeine Zweck eines Rückschlagventils besteht darin, den Fluss des Kühlmittels in eine Richtung zu ermöglichen und zu verhindern, dass es sich zurück bewegt. Sie benötigen keine Stromversorgung oder andere Bedingungen, um zu funktionieren, sie funktionieren durch die Bewegung von Flüssigkeiten. In allen Stellungen, in denen Gegenstrom und Störkreisläufe möglich sind, ist ein Rückschlagventil zum Heizen eingebaut.

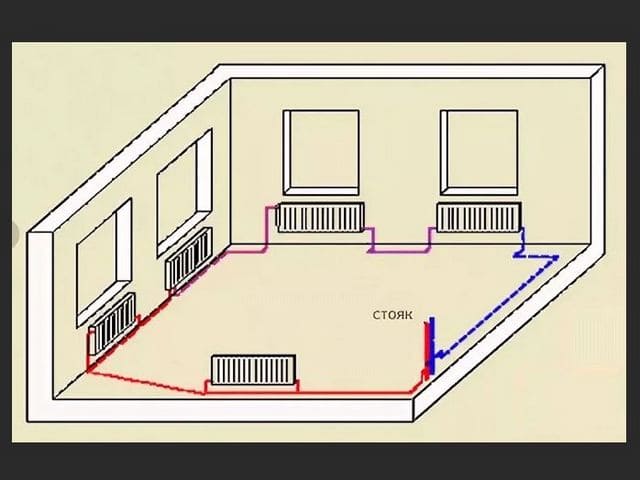

Bei einer Heizungsanlage mit mehreren Abzweigungen wird ein Rückschlagventil an der Rücklaufleitung angebracht. Dadurch wird verhindert, dass die Pumpe den Durchfluss in die entgegengesetzte Richtung “drückt”.

Die gleichen Geräte werden in Kalt- und Warmwasserversorgungssystemen platziert. Designed for Heating zeichnen sich dadurch aus, dass Materialien verwendet werden, die eine langfristige Einwirkung von hohen Temperaturen vertragen. Wenn Gummidichtungen vorhanden sind, wird hitzebeständiger Gummi verwendet. Gleiches gilt für Kunststoffteile..

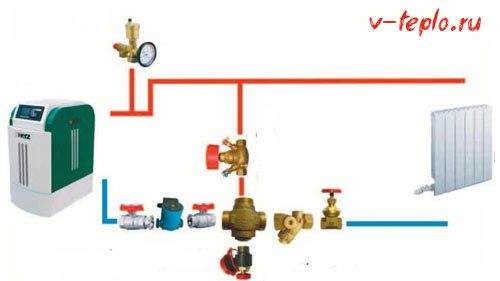

Apropos Heizungsanlagen (CO): Das Rückschlagventil ist verbaut:

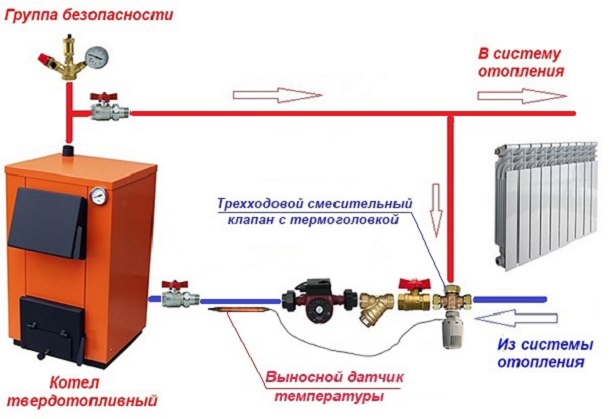

• Zu einem Bypass mit einer Umwälzpumpe in der Rohrleitung eines Festbrennstoffkessels – um den Betrieb des Systems im Schwerkraftmodus (mit Naturumlauf) zu gewährleisten. In diesem Fall werden die Modelle mit dem geringsten Widerstand verbaut, die einfach und schnell arbeiten – sofort wenn die Strömung aus dem Naturumlauf auftritt. Die Funktion des Ventils, in diesem Fall bei laufender Pumpe, das Heizmedium nicht umgehen.
• An der Rücklaufleitung beim Einbau eines indirekten Heizkessels. Warum in diesem Fall ein Rückschlagventil einbauen? Um den Durchtritt des Kühlmittels in Gegenrichtung beim Betrieb der Umwälzpumpe auszuschließen.
• Bei einem verzweigten Heizsystem (z. B. auf mehreren Etagen) an jedem Zweig. Diese Rückschlagventile lassen das Kühlmittel nicht “ziehen”, wenn einer der Zweige abgeschaltet wird (bei Verwendung einer Umwälzpumpe).
• An der Nachspeiseleitung der Anlage mit kaltem Wasser. Hier ist neben dem Absperrventil auch eine Umkehrung notwendig. Denn manchmal ist der Druck in der Wasserversorgung niedriger als in der Heizungsanlage. Wenn dann der Wasserhahn geöffnet wird, um das System ohne Rückschlagventil zu speisen, “geht” das Kühlmittel in das Wasserversorgungssystem.

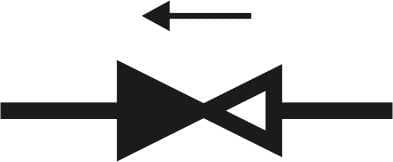

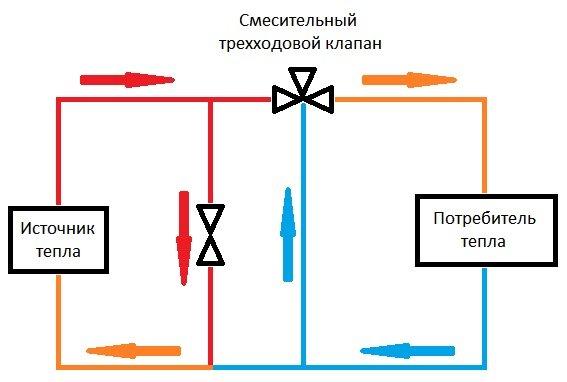

Rückschlagventilsymbol im Diagramm

In den Diagrammen ist das Rückschlagventil als zwei Dreiecke dargestellt, die mit ihren Eckpunkten zueinander gerichtet sind. Eines der Dreiecke ist ausgefüllt. Der Einbauort in der Filiale ist nahezu beliebig. Hauptsache man hat es. Die Durchflussrichtung ist durch einen Pfeil auf dem Gehäuse gekennzeichnet. In diese Richtung strömt das Kühlmittel. Im Gegenteil, es überschneidet sich. Folgen Sie beim Einbau genau dem Pfeil (Sie können sich noch auf das Verriegelungselement konzentrieren).

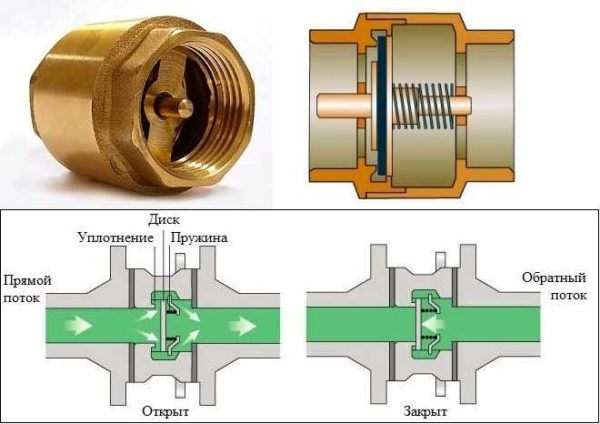

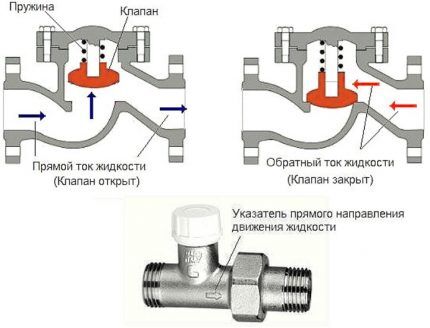

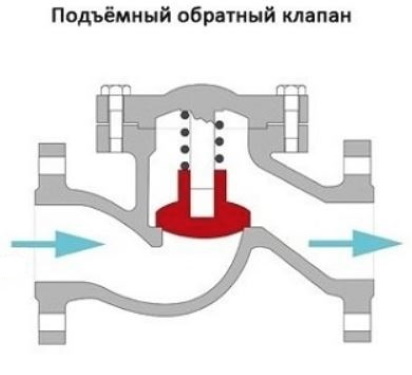

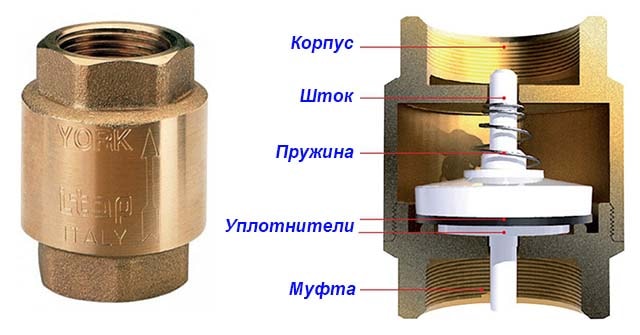

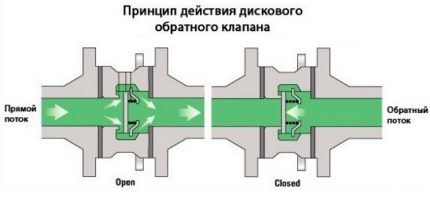

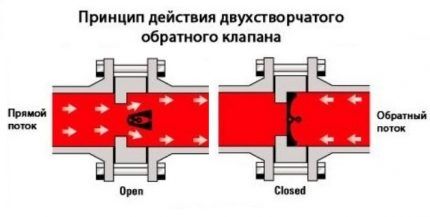

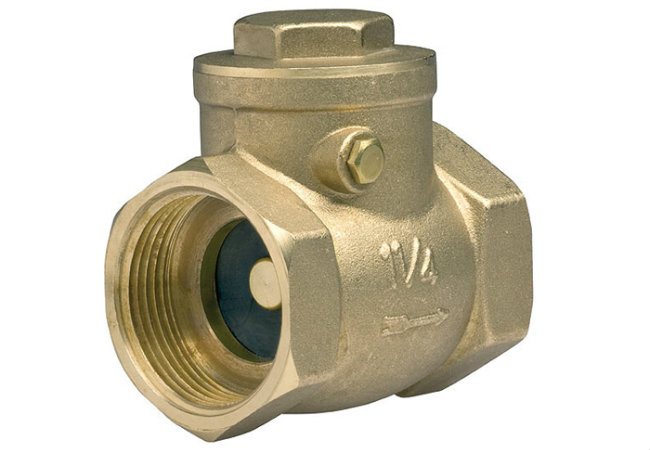

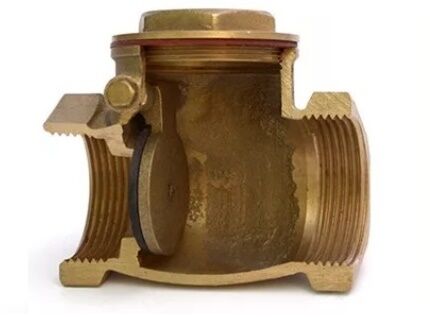

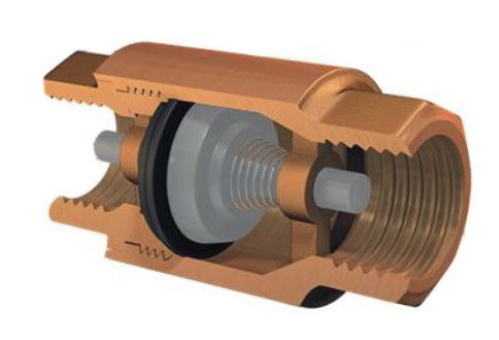

Funktionsprinzip des Rückschlagventils

Zunächst ist zu beachten, dass Rückschlagventile nicht „nur für den Fall“ eingebaut werden, sondern nur bei Bedarf, wenn es keine andere technische Lösung gibt. Dies liegt daran, dass die Elemente je nach Ausführung oft einen erheblichen hydraulischen Widerstand aufweisen. Dies führt zu einigen Einschränkungen bei der Verwendung von Rückschlagventilen für die Heizung mit natürlichem Umlauf. Ursache – zu geringer Kühlmitteldruck im System.

Eine Ausnahme sind Schwerkraftventile mit Absperrklappe, einige ihrer Modelle können bereits bei einem Mindestdruck von 0,001 bar den Weg für das Kühlmittel freigeben.

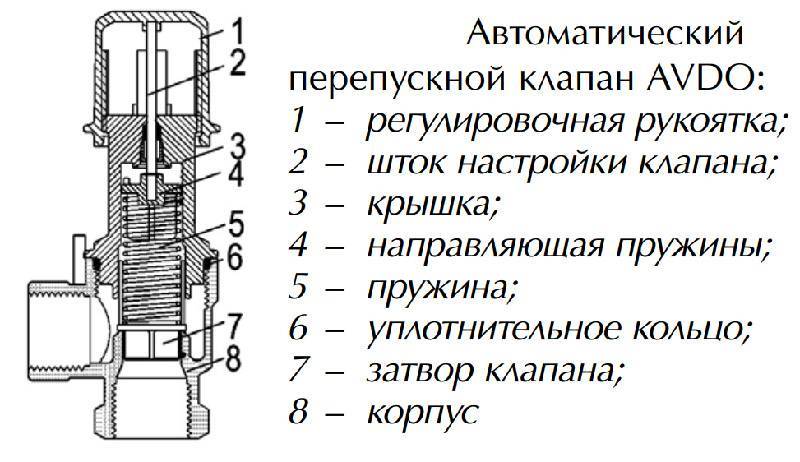

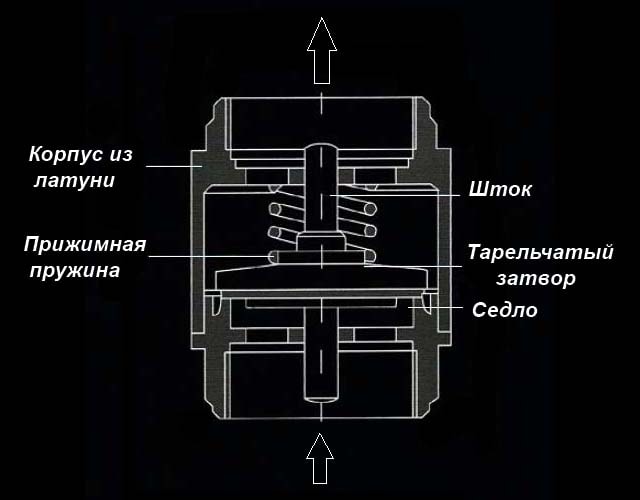

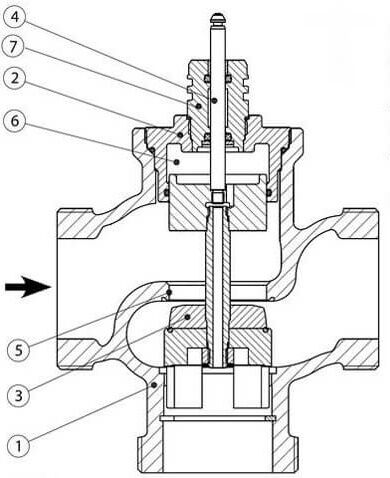

Trotz der Unterschiede im Design werden die meisten Produkte mit einem Schlüsselteil geliefert – der Feder. Es ist ein Stellantrieb, der das Ventil schließt, wenn sich die normalen Bedingungen ändern, und dies ist das Prinzip des Rückschlagventils. Die zur Überwindung der Federelastizität aufgewendete Kraft bestimmt die Höhe des hydraulischen Widerstands des Mechanismus. Für Schaltungen mit unterschiedlichen Betriebsparametern werden Produkte ausgewählt, die die entsprechende Elastizität und Massivität der Feder aufweisen.

Worauf wirkt der Frühling? Seine Aufgabe ist es, die Schließvorrichtung geschlossen zu halten, dies ist der Normalzustand. Dann kann der von einer Seite strömende Flüssigkeitsstrom die Federkraft überwinden, das Hindernis öffnen und weiter entlang des Rohres gehen. Ein Versuch, die Strömungsrichtung zu ändern und in die andere Richtung zu fließen, führt zu nichts – das Absperrorgan schlägt zu und ruht auf der Flut im Körper. An dieser Stelle befindet sich ein Dichtelement, das das Rückschlagventil in der Heizungsanlage vollständig abdichtet..

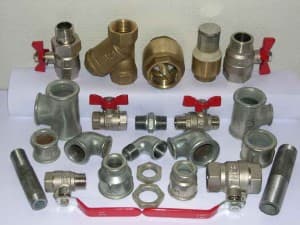

Absperrventile für den Betrieb in Heizkreisen bestehen aus folgenden Materialien:

• Grauguss;
• Stahl;
• Messing;
• Edelstahl.

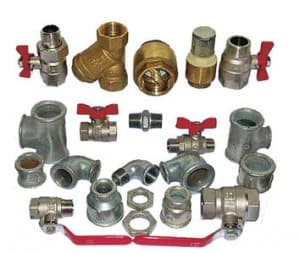

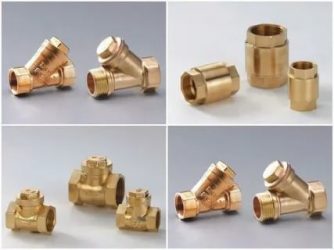

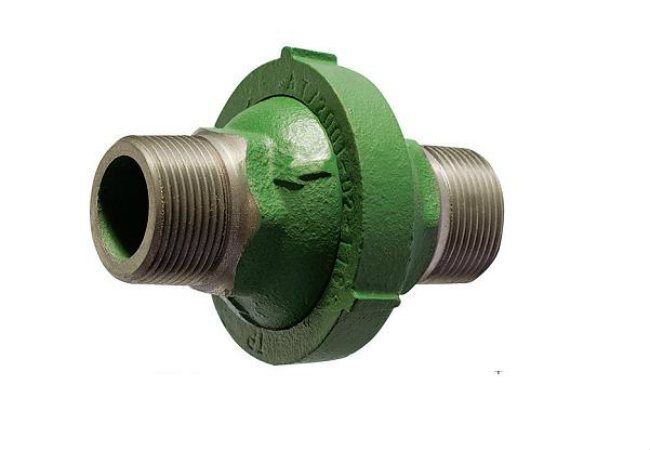

Verschiedene Geräte

Es gibt verschiedene Arten von Absperrventilen, und oft werden unterschiedliche Arten von Produkten in den Vor- und Rücklaufkreisen installiert. Je nach verwendetem Metall kann das Rückschlagventil eigene Eigenschaften haben..

Die am häufigsten verwendeten Produkte aus Messing, Gusseisen und Stahl. Außerdem unterscheiden sich Rückschlagventile in ihrem Design. Betrachten wir die wichtigsten Optionen.

Welche Aufgaben löst das Rückschlagventil?

Das Ventil wird benötigt, um den Wasserfluss zu regulieren, der sich streng in eine Richtung bewegen sollte. Beim Beheizen von Räumen mit Kesselausrüstung besteht die Gefahr von Druckänderungen im System, Lufteintritt in den Kreislauf und anderen Störungen. Infolgedessen beginnt sich heißes Wasser in die entgegengesetzte Richtung zu bewegen. Das Fehlen eines Rückschlagventils im System führt unweigerlich zu einem schweren Unfall..

Die Hauptaufgaben des Rückschlagventils:

• Gewährleistung eines ungehinderten Warmwasserflusses.
• Verhindern der Bewegung des Kühlmittels in die entgegengesetzte Richtung.

In diesem Fall sollte das Gerät die technischen und betrieblichen Eigenschaften des Wassers nicht beeinträchtigen..

Vorteile und Nachteile

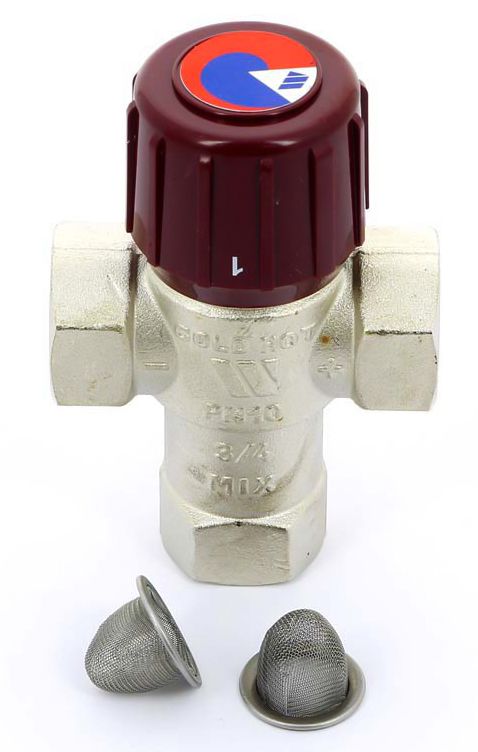

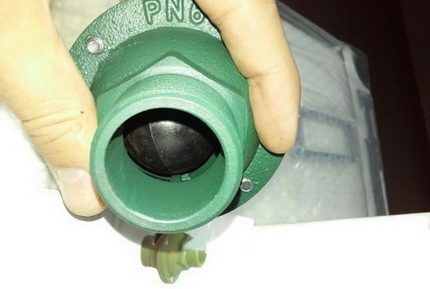

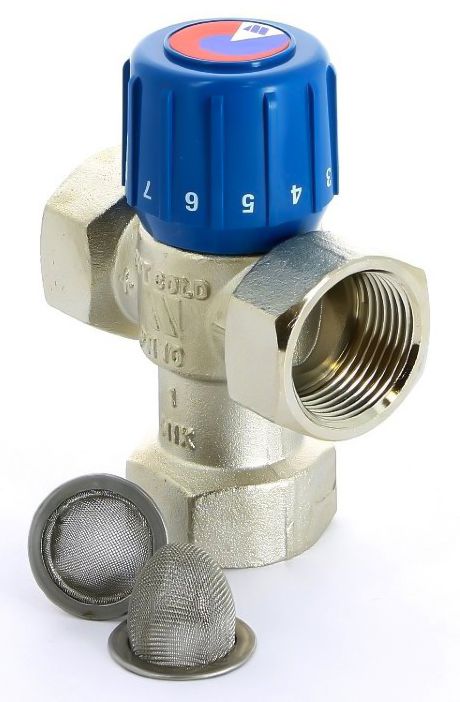

Rückschlagventil mit Filter verhindert das Verklemmen der Platte in jeder Position

Das Rückschlagventil hat Vor- und Nachteile, die allen Gerätetypen gemeinsam sind. Das Steigrohr erhält keinen heißen Strom, wenn dort kalte Flüssigkeit fließt. Dies verlängert die Leistungsfähigkeit der Systemelemente, die für eine bestimmte Temperatur ausgelegt sind. Die Geräte sind einfach zu installieren und verursachen keine Geräusche beim Durchströmen der Flüssigkeit. Rückschlagventile lösen das Problem nur in einem bestimmten Bereich, für andere Kreisläufe werden zusätzliche Steuergeräte verbaut.

Einige Mechanismen ermöglichen das Auftreten von Wasserschlägen, wenn die Strömung die Arbeitseinheit passiert, aber diese Funktion des Ventils schadet nur dem System mit einem großen Durchmesser. Wird die Anlage mit einem Energieträger ohne Propylenglykol oder andere Zusätze betrieben, werden die Ventile durch den Wasserfluss verunreinigt. In diesem Fall kann sich die Scheibe oder Platte in der offenen oder geschlossenen Position verklemmen..

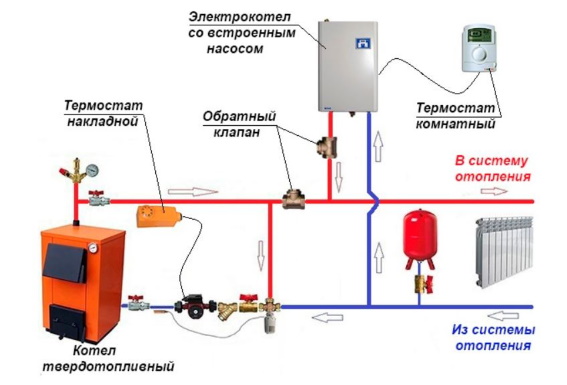

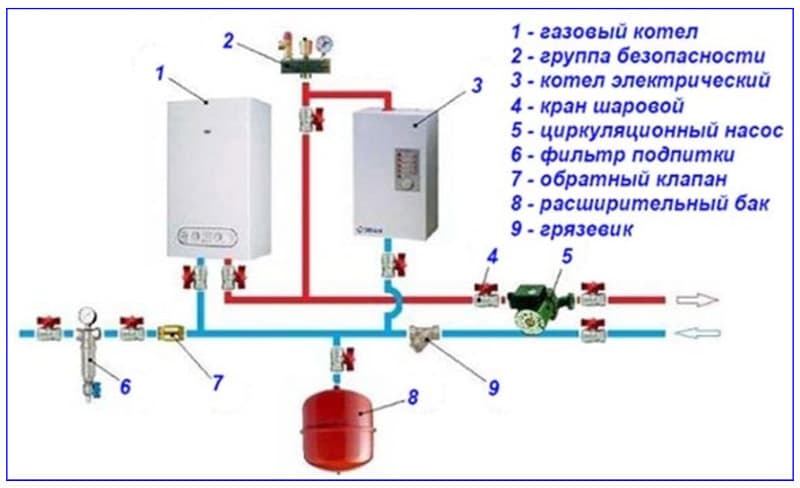

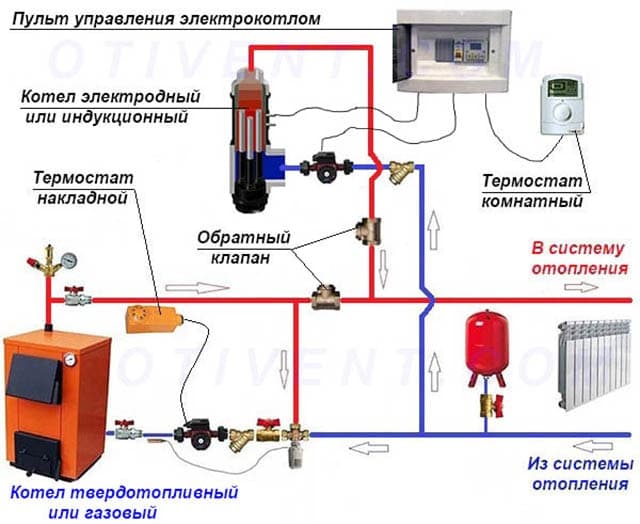

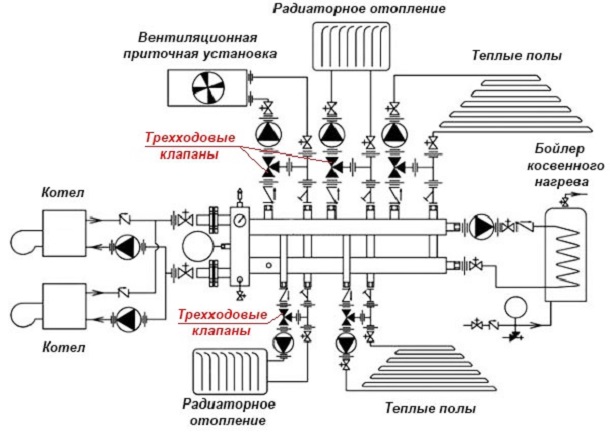

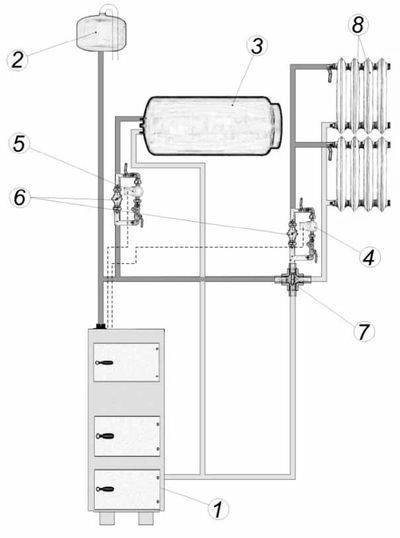

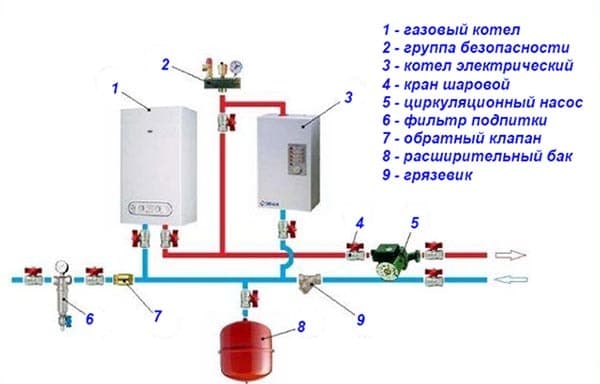

Mit zwei oder mehr Kesseln

Um Brennstoff zu sparen und die Folgen von Notfällen während eines Stromausfalls zu beseitigen, installieren einige Eigentümer zwei oder mehr Kessel im System, die parallel an die Heizungsleitung angeschlossen sind. Außerdem kann der Wärmeträger, wenn einer der Kessel in Betrieb ist, den Wärmetauscherkreislauf des zweiten Aggregats passieren, was zu ungerechtfertigten Wärmeverlusten führt.

Der Verbraucher kann Absperrventile in die Vor- oder Rücklaufleitung jedes der Kessel einbauen und den Vorlauf an den funktionsunfähigen Geräten manuell absperren. Die Verwendung eines Rückschlagventils ermöglicht es jedoch, den Vorgang des Absperrens des Durchflusses durch den Wärmetauscherkreislauf eines inaktiven Kessels beim Einschalten des zweiten Kessels zu automatisieren..

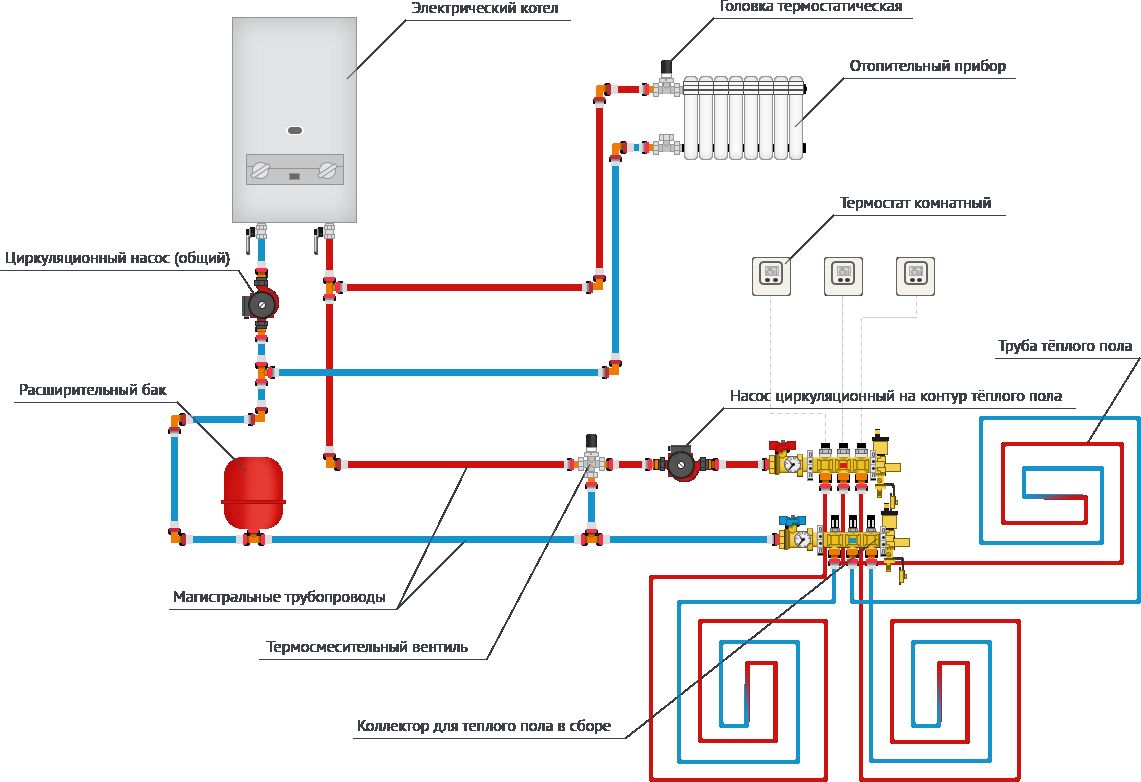

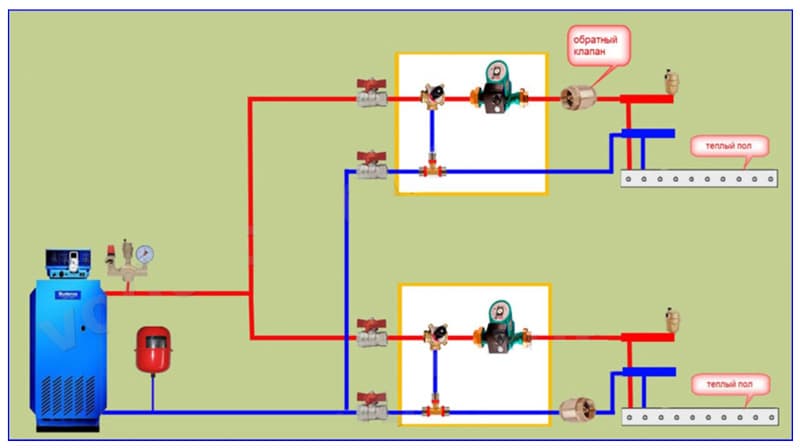

In Kreisläufen mit abgeschalteten Elektropumpen

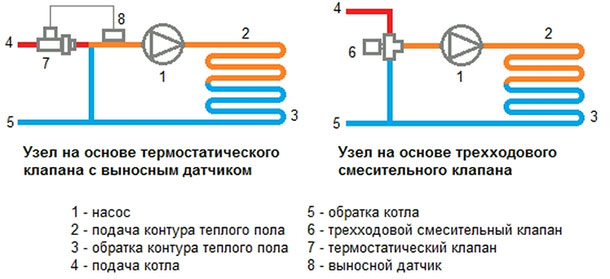

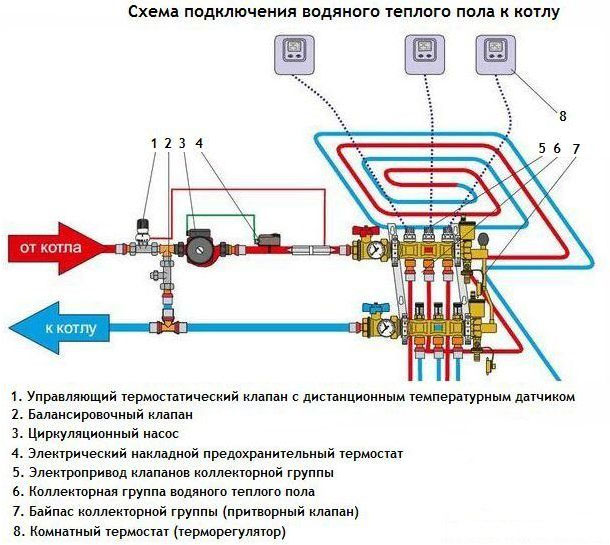

Normalerweise werden parallele Abzweige von Fußbodenheizung und Heizkörperbatterien an einen hydrostatischen Schalter oder eine Kollektorverkabelung angeschlossen. Um das Kühlmittel durch die Rohre in jedem der Zweige zu pumpen, verwendet es elektrische Umwälzpumpen, die im Automatikmodus arbeiten.

Viele Heizungsanlagen sind so ausgelegt und ausgelegt, dass beide Umwälzpumpen im Dauerbetrieb laufen. Es gibt jedoch Schemata, bei denen ein Wärmesensor an die Konturen von Heizkörpern oder warmen Böden angeschlossen ist – wenn die eingestellte Temperatur überschritten wird, wird die Stromversorgung der elektrischen Umwälzpumpe ausgeschaltet.

Da das zweite Aggregat, das zu diesem Zeitpunkt parallel zur Leitung des ersten geschaltet ist, in Betrieb ist, leitet es einen Teil des Kühlmittels in seinen Kreislauf, wo keine weitere Erwärmung erforderlich ist.

Um den Fluss des Arbeitsfluids in die parallelen Zweige zu verhindern, ist in jedem von ihnen ein Rückschlagventil installiert..

Das gleiche gilt für den Fall, dass das System das abwechselnde Einschalten mehrerer Elektropumpen verwendet, die in Zweigen installiert sind, die parallel an einen hydraulischen Schalter oder eine Kollektorverkabelung angeschlossen sind.

Im Kreislauf der elektrischen Hauptumwälzpumpe

Wenn ein Kessel (genauer gesagt ein Kessel) gleichzeitig zum Erhitzen von Wasser und zum Heizen von Räumen mit autonomer Wasserversorgung verwendet wird, wird seinem Wärmetauscher Wasser von einer Tauch- oder Übertage-Elektropumpe mit einem Hochdruck von etwa 3 bar zugeführt.

In diesem Fall wird der Vorlauf geteilt: Beim Erhitzen steigt der größte Teil auf und gelangt in die Wärmetauscher oder warme Böden, und das restliche Volumen wird in den Rücklauf geleitet und wirkt auf die elektrische Umwälzpumpe. Da die Bohrlochpumpe, die den Kessel mit kaltem Wasser versorgt, viel leistungsstärker ist und eine beachtliche Förderhöhe von ca. 3 bar liefert, während die Grenze der Zirkulationseinheit 1 – 1,5 bar nicht überschreitet, kann der durch die Einlassrohre zirkulierende Direktstrom gequetscht werden In die andere Richtung. Dadurch können sich die Flügel der Elektropumpe festsetzen und die Bewegung des Wärmeträgers entlang des Kreislaufs wird gestoppt. Um in diesem Fall den Rückhub der Umwälzpumpe durch Gegenstrom zu eliminieren, wird ihm ein Rückschlagventil vorgeschaltet..

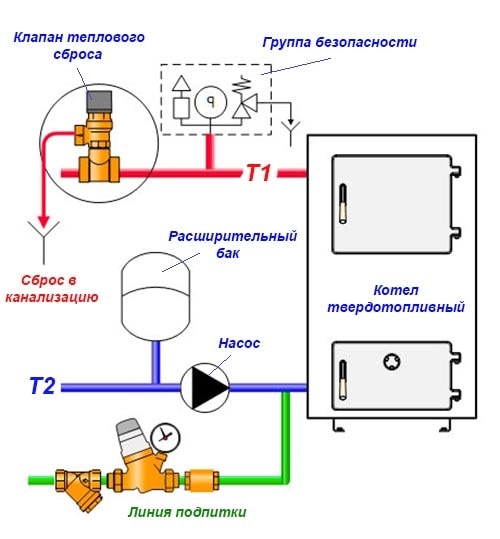

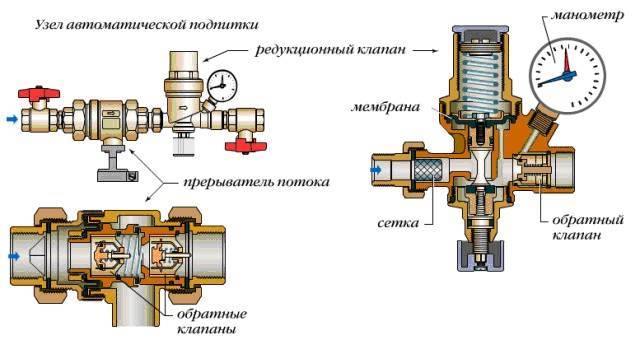

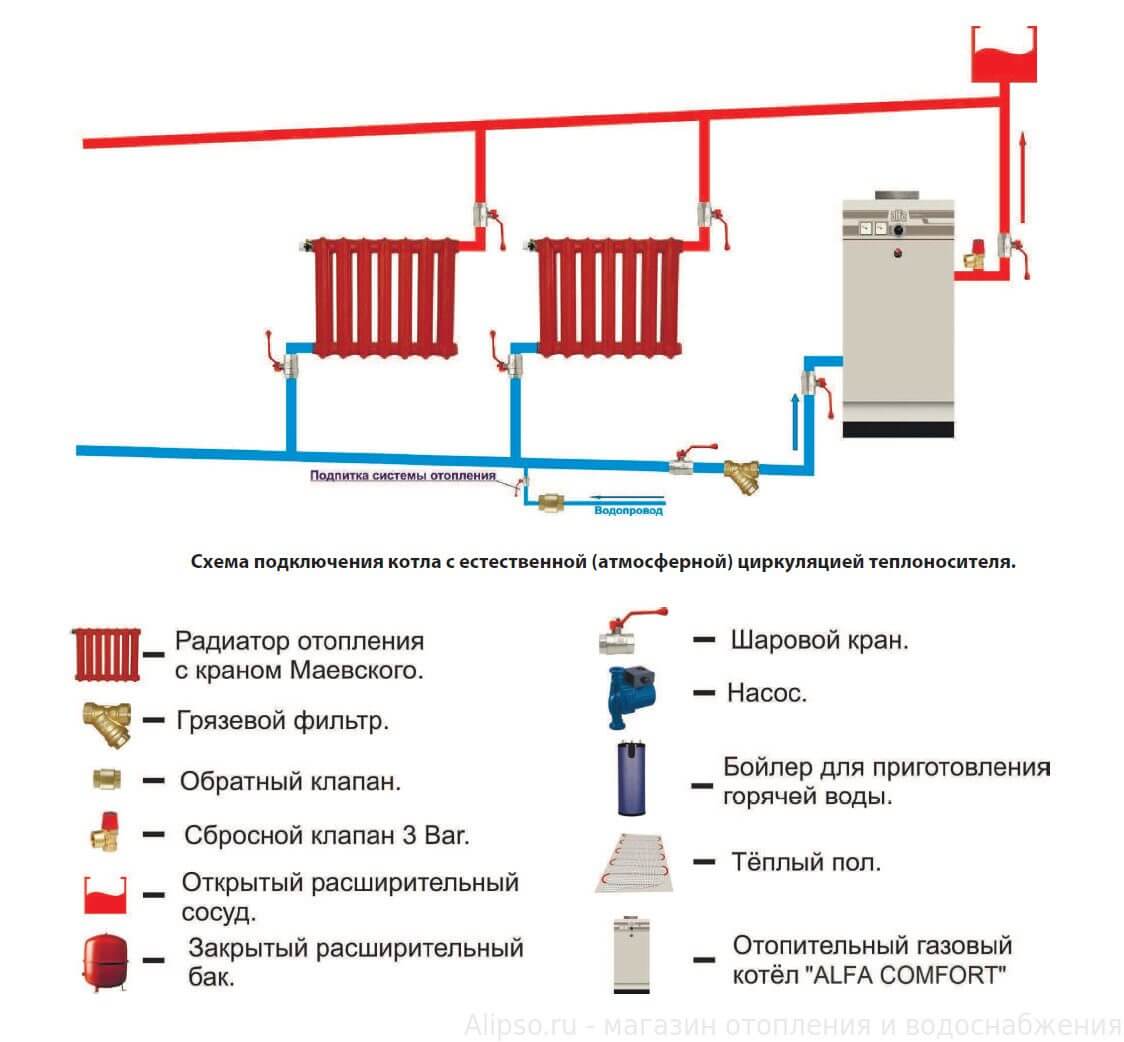

Auf der Make-up-Pipeline

Beim Anschluss des Heizkreislaufs an die Wasserleitung zur Nachspeisung sind Situationen mit Unterbrechungen der Wasserversorgung oder Druckabfall möglich. In diesem Fall fließt Wasser aus der Heizungsleitung in das Wasserversorgungssystem und das System verliert den Wärmeträger. Um solche Notfälle zu vermeiden, muss in die Nachspeiseleitung ein Rückschlagventil eingebaut werden..

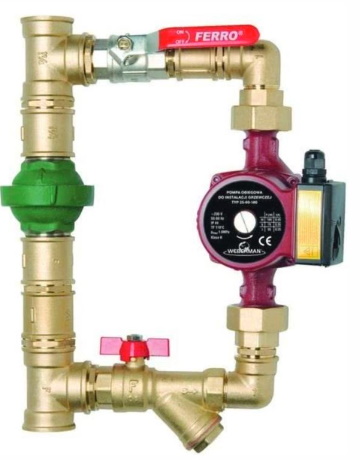

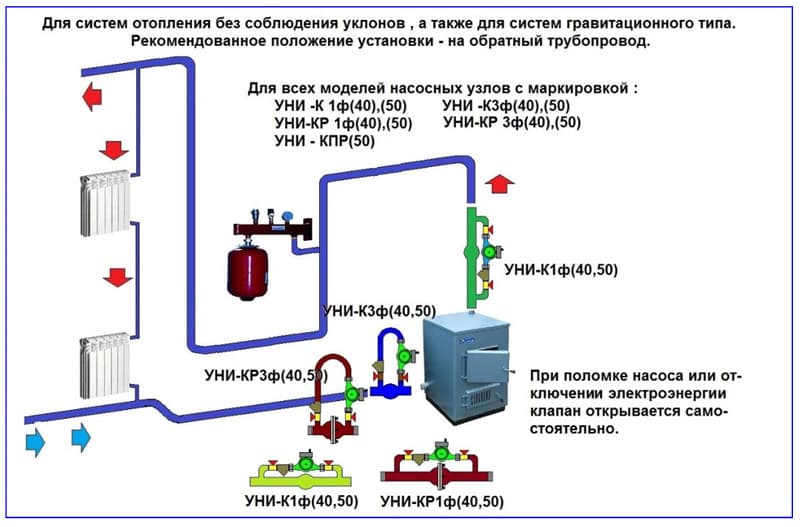

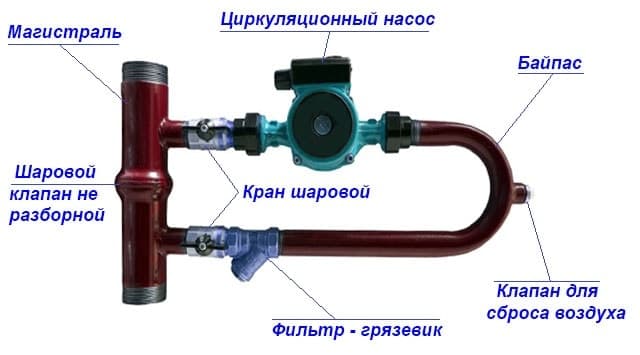

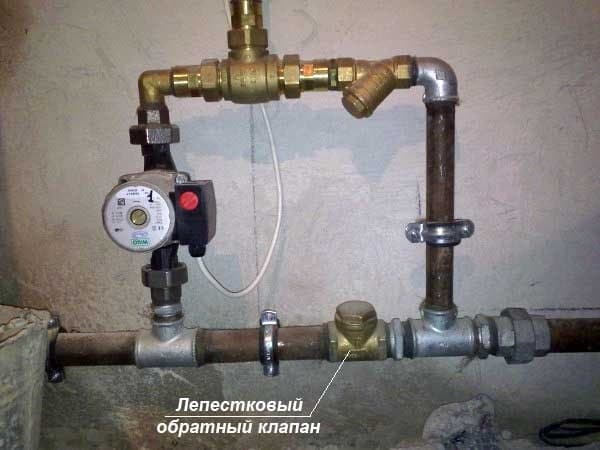

Im Bypass parallel zur Pumpe

In den folgenden Fällen wird das Rückschlagventil in der Bypass-Brücke parallel zur elektrischen Umwälzpumpe platziert:

• Bei Schwerkraftanlagen, die eine Elektropumpe zur Förderung eines Wärmeträgers verwenden, befinden sich an einem vertikalen Abschnitt der Rohrleitung ein Rückschlagventil und eine Absaugung. Bei fehlendem Strom schaltet die Pumpe ab und behindert den Durchfluss des Kühlmittels. Dadurch öffnet das Ventil im Parallelzweig und das System schaltet auf Schwerkraftbetrieb um. Das Kühlmittel bewegt sich aufgrund der unterschiedlichen Dichten der erhitzten und gekühlten Flüssigkeit unter Umgehung der Umwälzpumpe.
• Parallel zur Umwälzpumpe ist auf einem waagerechten Rohrstück ein Rückschlagventil für eine Zwangsbeheizung angebracht. Bei einer Pumpenstörung öffnet der Nadelverschluss und der Wärmeträger bewegt sich entlang eines Parallelzweiges. Außerdem ermöglicht der Bypass-Jumper eine vorbeugende Wartung und Reparatur der elektrischen Umwälzpumpe durch Ausbau der Einheit ohne Ablassen des Kühlmittels. Dazu sind auf beiden Seiten der Umwälzpumpe Absperrkugelhähne angebracht, die es Ihnen ermöglichen, das Gerät zu entfernen.

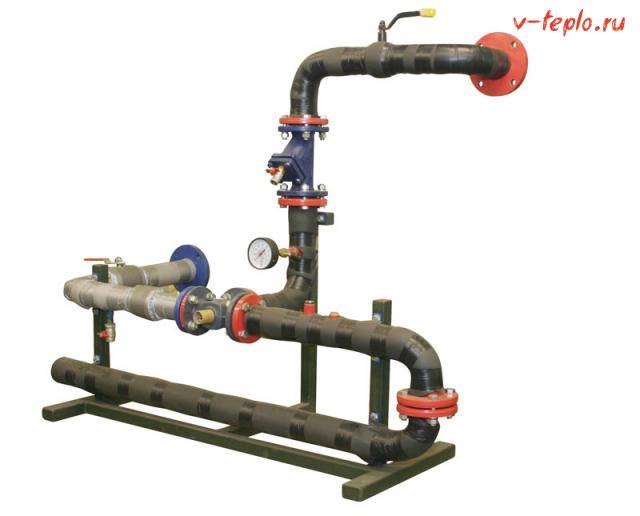

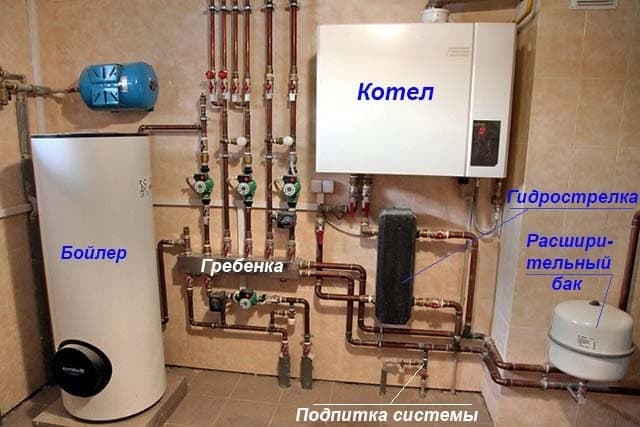

Kesselteil

Ein Standard-Heizsystem beinhaltet viele interessante Komponenten, wobei jedes der Elemente eine bestimmte Aufgabe hat. Eine dieser Komponenten ist ein Rückschlagventil, das den Durchfluss des Kühlmittels überwacht..

Während des Betriebs tritt Hydraulikdruck auf, der ungleichmäßig über alle Bereiche verteilt ist. Dies kann aufgrund verschiedener Optionen auftreten, aber die häufigsten Ursachen für diese Probleme sind:

1. Ungleichmäßige Kühlung des Kühlmittels.
2. Konstruktionsfehler.
3. Falsche Montage des Systems.

Der Einsatz von Rückschlagventilen in der Kesselsektion erfolgt in den meisten Fällen, wenn zwei Schächte parallel betrieben werden. Zum Beispiel verwenden sie in der Produktion einen elektrischen und einen anderen. Während des Betriebs werden parallel für eine bestimmte Last am Vorlauf oder am Ausgang Kreise installiert, damit bei Ausfall eines Kessels der zweite weiter funktioniert.

Dadurch können Sie die Leitungen in einem bestimmten Bereich nicht kurzschließen. Darüber hinaus ermöglicht ein ausreichend naher Standort, die Druckeigenschaften normalerweise zu umgehen und den zweiten Kessel zu heizen. Solche Ventile sind in der Lage, überschüssigen Rücklauf durch den Wärmetauscher aufzunehmen und den Auslass durch das Rohr zu leiten..

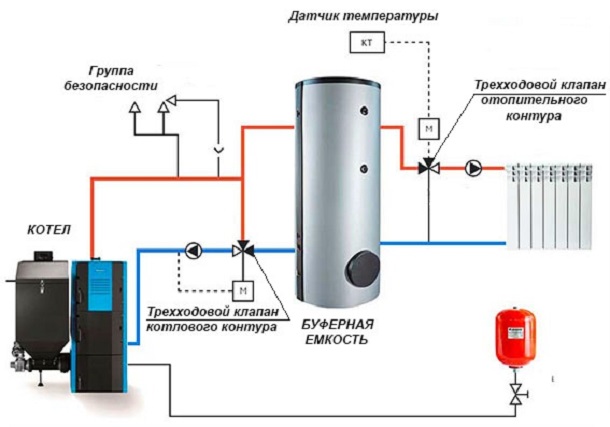

Wenn der Kessel fester Brennstoff ist, wird die Arbeit des “Mantels” des Heizkörpers bei der Wärmeabfuhr sehr stark. In der Kesselsektion reicht es aus, während des Parallelbetriebs Ventile an den Ein- und Ausgängen zu installieren, um nicht zu stören.

Peripherer Sekundärteil

Ein Rückschlagventil ist ein Element des Heizsystems, bestehend aus einer Kunststoff- oder Metallbasis, das die Funktion hat, die Zufuhr des Kühlmittels vollständig zu blockieren. Dies geschieht, wenn die Strömung beginnt, sich in die entgegengesetzte Richtung zu bewegen. Die Metallscheibe ist an einer Feder befestigt, die unter Druck steht, wenn sich die Strömung in eine Richtung bewegt, und wenn sie sich nach hinten bewegt, wird die Feder ausgelöst, um den Durchgang im Rohr zu blockieren. Die Ventilvorrichtung hat nicht nur eine Scheibe und eine Feder, sondern auch eine Dichtung. Diese Komponente hilft, die Disc fest an ihrem Platz zu halten. Aus diesem Grund besteht praktisch keine Möglichkeit einer Rohrleckage. Scheibenventile werden häufig in Hausheizungssystemen eingesetzt.

Betrachten wir das Funktionsprinzip und ein Beispiel dafür, wann Rückschlagventile erforderlich sind und wann nicht. In der Betriebsart von Kreisläufen mit Zirkulation ist das Vorhandensein eines Ventils optional. Betrachten Sie zum Beispiel einen klassischen Heizraum, in dem es drei parallele Stromkreise gibt. Dies kann ein Heizkörperkreis mit Pumpe, ein Fußbodenheizkreis mit eigener Pumpe und ein Kesselladekreis sein. Häufig werden solche Schemata bei der Arbeit mit bodenstehenden Kesseln verwendet, die als Pumpenprioritätsschemata bezeichnet werden..

Förderschwerpunkte sind die Definition des Wechselbetriebs der Pumpen. Der Einsatz von Rückschlagventilen erfolgt beispielsweise, wenn nur noch eine Pumpe in Betrieb bleibt..

Der Einbau von Ventilen entfällt vollständig, wenn im Diagramm ein Hydraulikpfeil angezeigt wird. Dies ermöglicht es, bei Druckabfällen in bestimmten Pumpen dieses Problem zu beseitigen, ohne Rückschlagventile zu verwenden. Der Hydraulikpfeil zeigt den Schließabschnitt an, der den Druck in einer der Pumpen wiederherstellt.

Das Vorhandensein eines bodenstehenden Kessels im Kreislauf macht es auch möglich, keine Rückschlagventile für die Heizung zu installieren. Dies liegt an seinem Lauf, der eine bestimmte Stelle vom Tropfen überbrückt, was als Nullwiderstand oder als hydraulischer Pfeil gilt. Das Fassungsvermögen solcher Fässer erreicht manchmal 50 Liter..

Rückschlagventile in Heizungen werden eingesetzt, wenn der Kessel in ausreichend großem Abstand von den Pumpen aufgestellt wird. Wenn die Aggregate und der Kessel 5 Meter voneinander entfernt sind, aber die Rohre zu eng sind, entstehen Verluste. In diesem Fall kann eine nicht funktionierende Pumpe Zirkulation und Druck an anderen Knoten erzeugen, daher lohnt es sich, alle drei Kreise mit einem Rückschlagventil zu versehen.

Ein weiteres Beispiel für den Einsatz von Rückschlagventilen ist, wenn ein wandmontierter Kessel vorhanden ist und parallel dazu zwei Geräte in Betrieb sind. In den meisten Fällen haben wandmontierte Kessel ein Heizkörpersystem und das zweite ist ein wandmontiertes Mischmodul zusammen mit einem warmen Boden. Rückschlagventile müssen nicht installiert werden, wenn die Mischeinheit nur im Konstantbetrieb arbeitet, dann haben die Ventile im Ruhezustand nichts zu regeln, da dieser Kreislauf geschlossen wird.

Es gibt Zeiten, in denen die Pumpe an der Mischwandeinheit nicht funktioniert. Dies geschieht manchmal, wenn die Pumpe während einer bestimmten Raumtemperatur von einem Raumthermostat ausgeschaltet wird. In diesem Fall ist das Ventil notwendig, da die Zirkulation im Gerät weiterläuft.

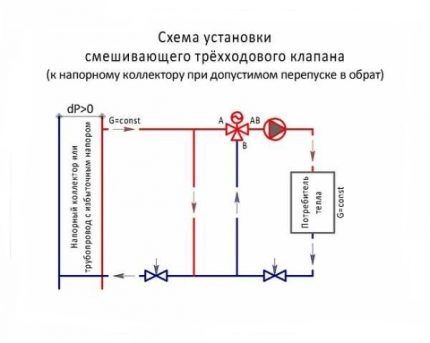

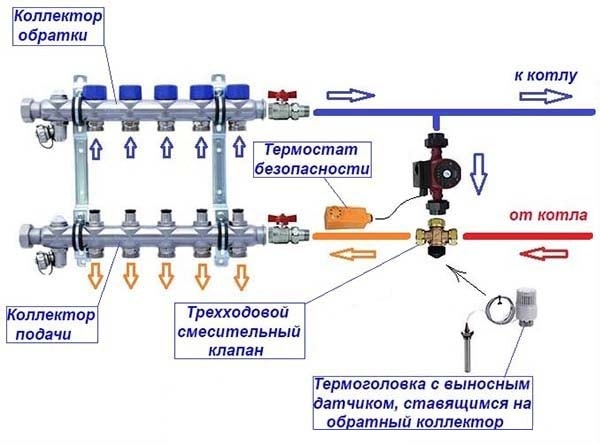

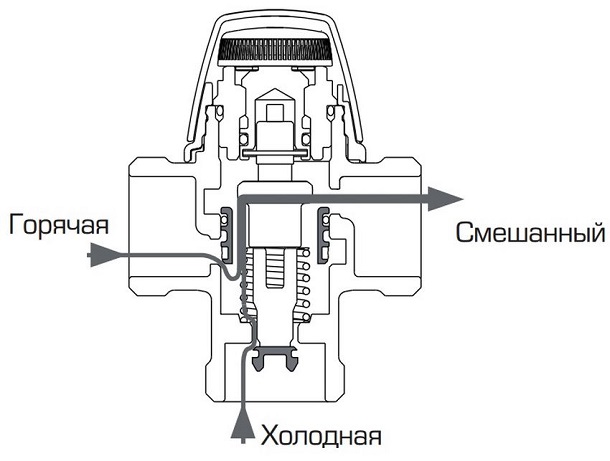

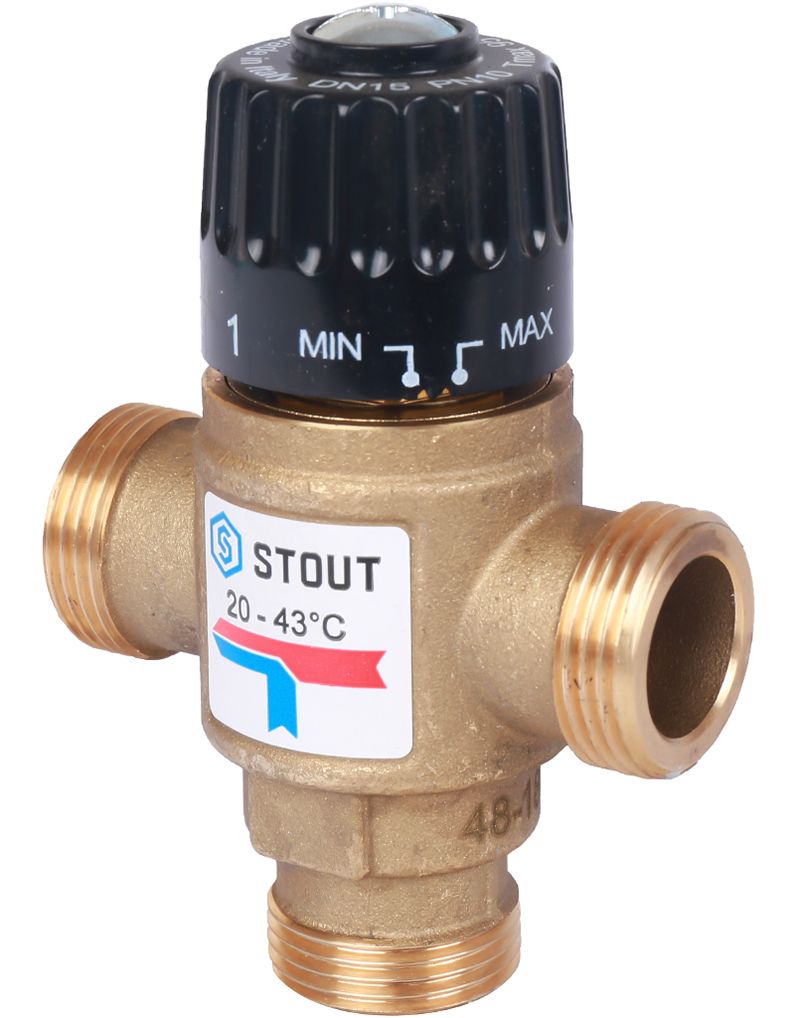

Heutzutage werden moderne Mischeinheiten auf dem Markt angeboten, wenn alle Schleifen am Verteiler abgeschaltet sind. Damit die Pumpe nicht im Leerlauf läuft, wird dem Verteiler zusätzlich ein Bypass mit einem Bypassventil hinzugefügt. Sie verwenden auch einen Netzschalter, der die Pumpe ausschaltet, wenn alle Schleifen am Verteiler geschlossen sind. Das Fehlen geeigneter Elemente kann einen kurzgeschlossenen Knoten provozieren.

Dies sind alle Fälle, in denen Rückschlagventile nicht benötigt werden. Unter den meisten anderen Bedingungen ist die Verwendung von Rückschlagventilen nicht erforderlich. Ventile werden nur in wenigen Fällen verwendet:

• Wenn drei parallel geschaltete Knoten und einer von ihnen außer Betrieb ist.

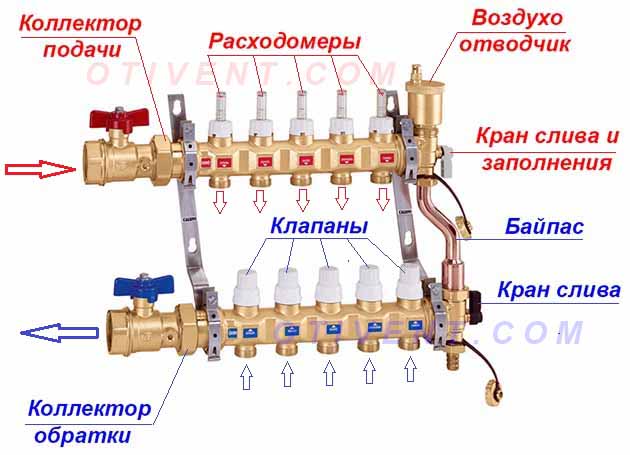

• Beim Einbau moderner Kollektoren.

Fälle, in denen Rückschlagventile sehr selten verwendet werden, werden jetzt schrittweise abgeschafft..

Ursachen für das Auftreten von Luft

Die Frage ist logisch: Wie gelangt die Luft in die Heizungsanlage, wenn sie komplett abgedichtet ist??

Dieses Phänomen kann viele Gründe haben:

1. Bluthochdruck. Das Wasser enthält nicht nur Magnesium und Kalzium, sondern auch Sauerstoff. Die Sauerstoffmenge hängt vom Druckniveau im System ab. Mit steigendem Druck steigt die Sauerstoffkonzentration im Wasser.
2. Verletzung der Anforderungen an Rohrgefälle bei Installationsarbeiten.
3. Falsche Befüllung der Rohrleitung, die zum Lüften führt. Wasser sollte langsam zugeführt werden, während die Luft aus den Batterien evakuiert wird, also wie? Andernfalls sind Blasen unvermeidlich, die eine Belüftung des Heizsystems verursachen. Allgemeine Regel: Je mehr Verzweigungen ein System hat, desto langsamer sollte es gefüllt werden..
4. Diffusion. Dieses Phänomen ist ein Prozess, bei dem die Fähigkeit von Molekülen einer Substanz realisiert wird, zwischen die Moleküle einer anderen einzudringen. Im beschriebenen Fall meinen wir das Eindringen von Sauerstoffmolekülen zwischen die Moleküle von Polypropylen oder Polyethylen. Um eine Diffusion zu verhindern, werden spezielle Beschichtungen auf das Rohrmaterial aufgebracht..
5. Unzureichende Dichtheit der Verbindung zwischen den Elementen des Systems.
6. Fehlfunktion oder fehlende Belüftungsöffnungen.
7. Durchführung von Reparaturarbeiten, bei denen ein Druckabbau auftrat.
8. Korrosive Prozesse, die zu Undichtigkeiten von Geräten führen.

Die oben genannten Faktoren erschöpfen nicht die Gründe, die eine Belüftung des Heizsystems verursachen, sind jedoch die häufigsten..

Der Zweck des Rückschlagventils für die Heizung

Normal funktionierende Haushaltssysteme sind aus modernen Gebäuden nicht mehr wegzudenken. Bei der Installation verwenden sie zusätzlich zu den Hauptkomponenten eine solche Art von Armaturen als Rückschlagventil für das Heizungssystem. Was ist das und welche funktionale Belastung trägt es??

Die Notwendigkeit einer Bewerbung

Die Installation eines Rückschlagventils kann obligatorisch oder beratend sein. Für industrielle Zwecke sind Profis mit ihrer Installation beschäftigt. Bei Wohngebäuden und Wohnungen gibt es mehrere Fälle, in denen solche Armaturen benötigt werden:

Bei der Installation eines Wasserzählers

Dies ist eine Voraussetzung, ohne die es nicht möglich ist, eine urkundliche Genehmigung von Wasserversorgungsunternehmen einzuholen..

Das Ventil lässt kein Wasser in die entgegengesetzte Richtung zirkulieren, was durch Druckunterschiede in den Rohren verursacht werden kann.

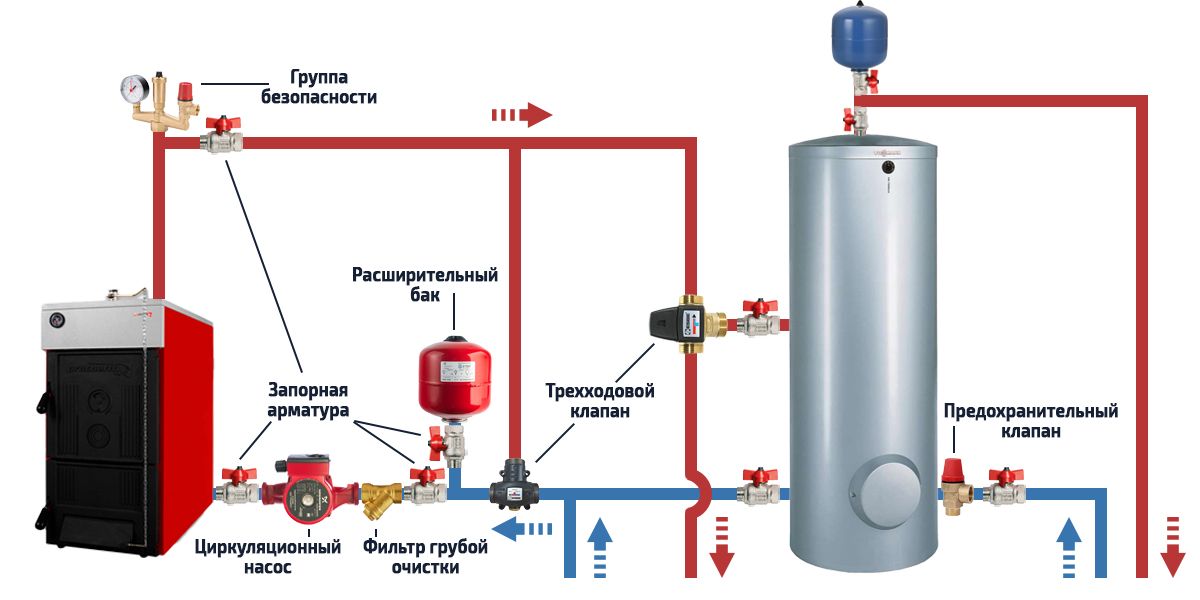

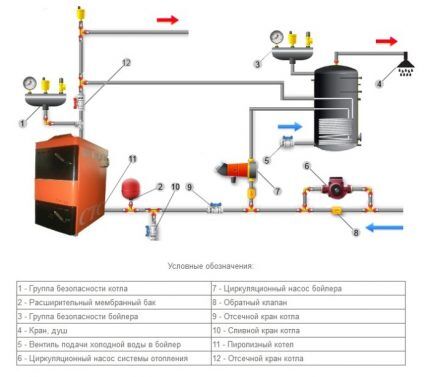

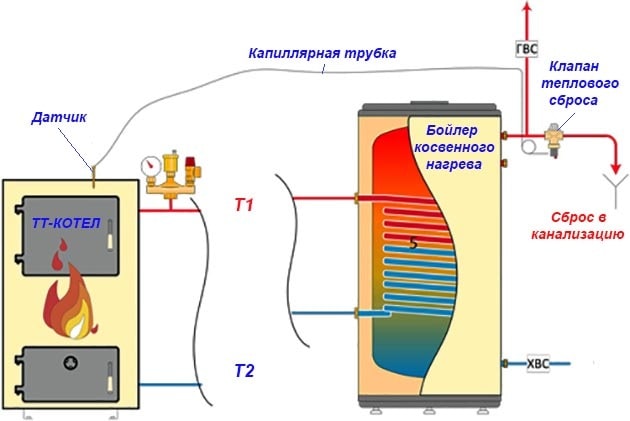

Beim Betrieb von Warmwasserspeichern

Die Installation solcher Armaturen an Kesseln für Gas- und Elektrogeräte ist am Kaltwassereintritt obligatorisch.

Für Umwälzpumpen

Bei Verwendung von Umwälzpumpen werden Ventile am Auslass installiert.

So vermeiden Sie Unfälle und Ausfälle im System, die durch die Rückbewegung von Wasser im Kreislauf mit einer schwächeren Pumpe ausgelöst werden können, wenn das Kühlmittel durch ein leistungsstärkeres Aggregat verdrängt wird..

Am Heizungsrücklauf

Am Heizungsrücklauf wird das Ventil vor dem Eingang zum Kessel montiert..

Bei einem Unfall verhindern die Schutzarmaturen, dass das Kühlmittel austritt und sich im Normalbetrieb der Anlage nicht in eine unzulässige Richtung bewegen kann.

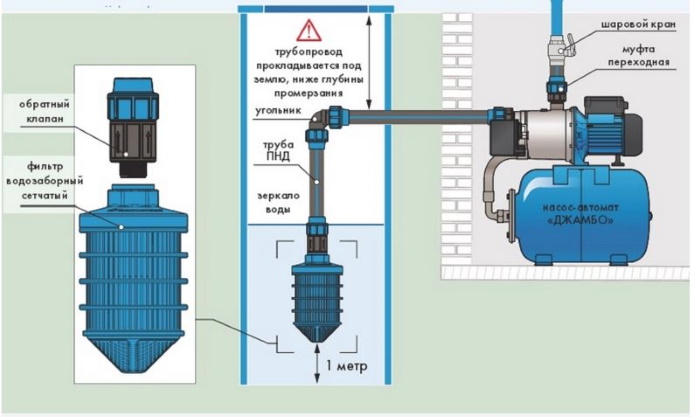

Für Tauchpumpen

Darüber hinaus werden solche Schutzelemente beim Betrieb von Pumpen für den Tiefbau eingesetzt, um das Ausfließen von Wasser aus der Rohrleitung bei Nichtbetrieb zu verhindern..

Einstufung

Diese Produkte werden nicht nur im Heizungs- und Wasserversorgungssystem, sondern auch bei der Installation von Abwasser- und Lüftungsanlagen verwendet. Der Anker erfüllt die gleiche Funktion und unterscheidet sich in Größe, Form, Körpermaterial, Startmethode sowie Art des Verschlusses.

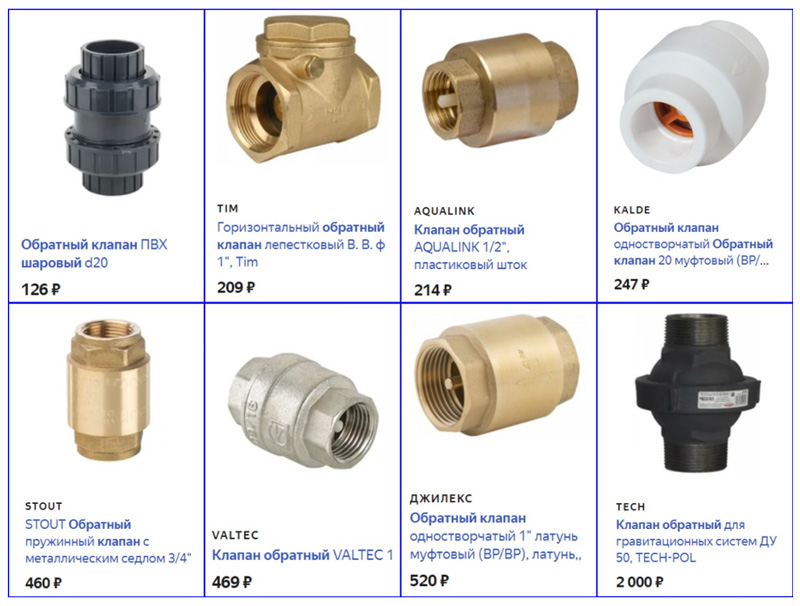

Nach Herstellungsmaterial

Edelstahlventile gelten als die besten. Sie sind teurer als Gusseisen, das für Rohre mit großem Durchmesser verwendet wird, oder Messing, das als hervorragende Option für Haushaltszwecke gilt..

Auf der anderen Seite unterscheiden sie sich jedoch in der bewährten Haltbarkeit..

Viele moderne Hersteller stellen Rückschlagventile aus verschiedenen Materialien her (Feder – Edelstahl, Messingkörper und Kunststoffplatte).

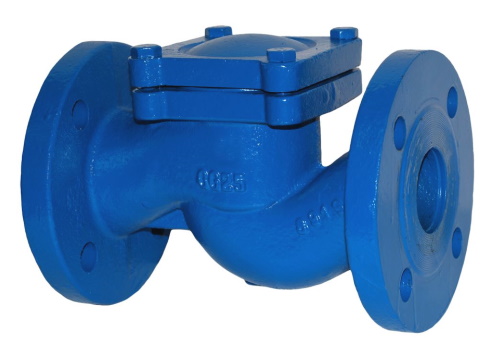

Nach Verbindungsmethode

Sicherheitsventile können folgende Typen haben:

• geflanscht (verwendet für Rohre mit großem Durchmesser);
• mit Zwischenflanschen (kleine Abmessungen und im Raum zwischen den Flanschen installiert);
• Kupplung (mit Gewindeübergängen zur Befestigung vorgesehen).

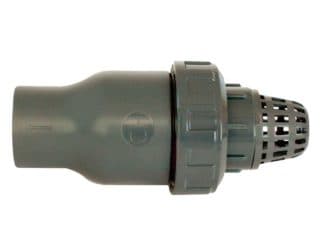

Abwassersystem

Die Installation von Ventilen für das Abwassersystem umfasst 2 Arten von Verbindungen: vertikal und horizontal. Es wird an den Stellen hergestellt, an denen sich die Rohre treffen. Beim Arbeiten müssen Adapter verwendet werden (von Metall auf Kunststoff und umgekehrt).

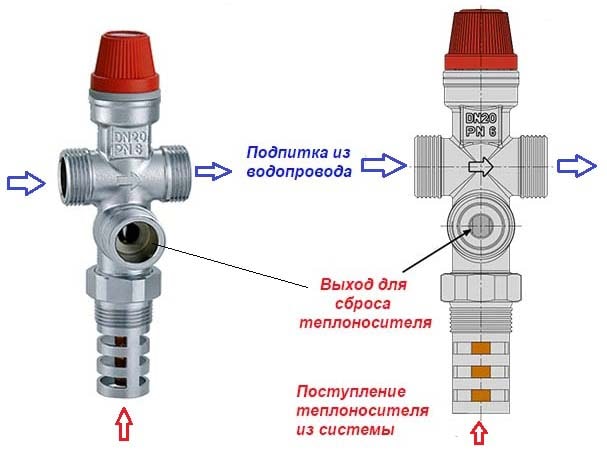

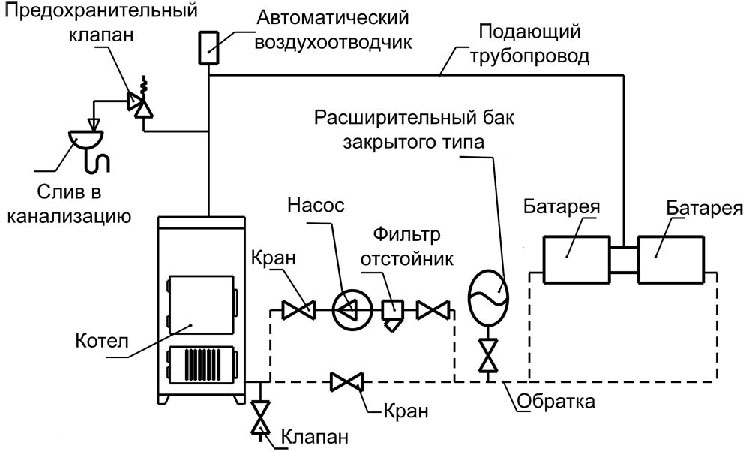

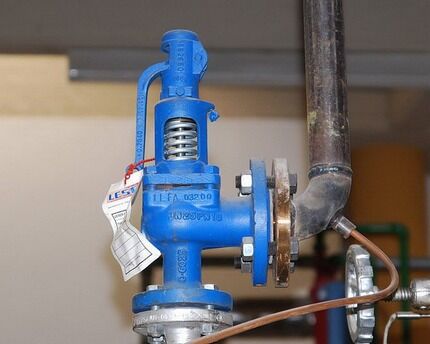

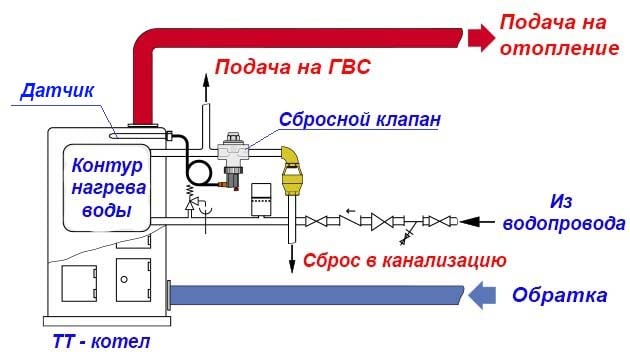

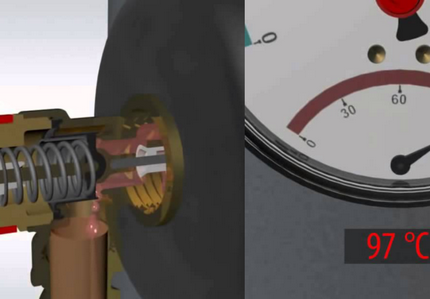

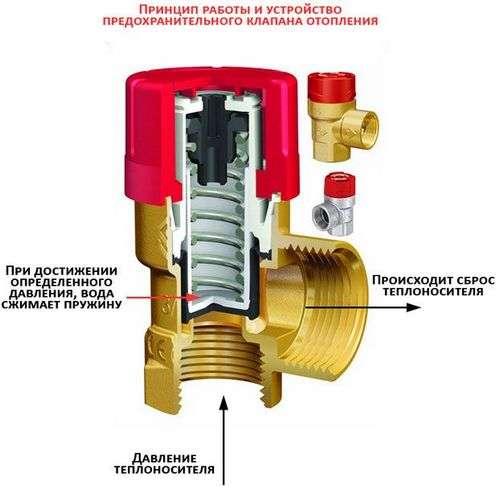

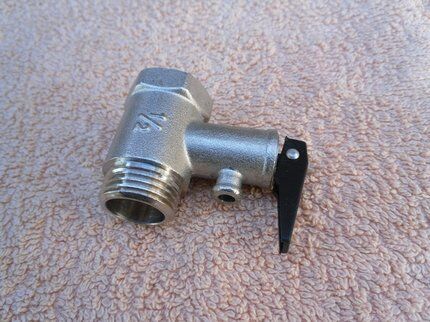

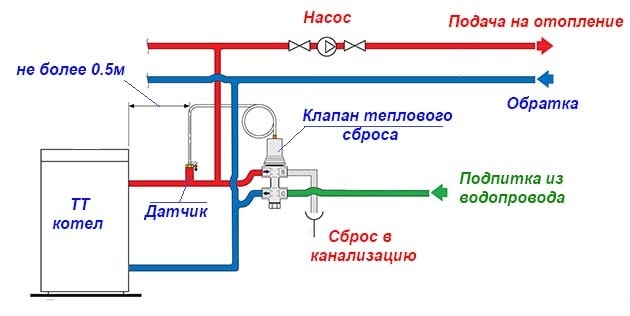

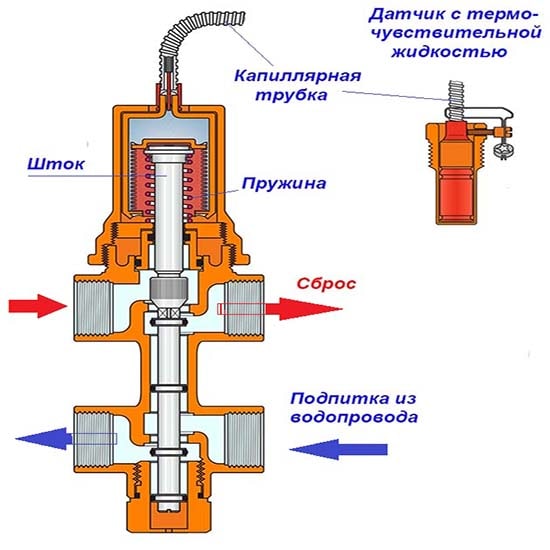

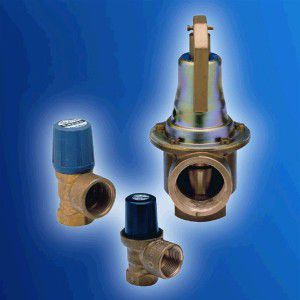

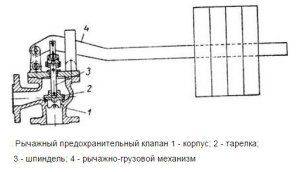

Sicherheits-Heizungsventile

Neben dem Heizungsbypassventil ist es für den normalen Betrieb der Anlage erforderlich, andere Arten von Regel- und Schutzventilen zu installieren. Während des Betriebs der Wärmeversorgung kann ein Luftüberschuss auftreten, die Rückbewegung des Kühlmittels erfolgt. Um diese Phänomene zu verhindern, ist es notwendig, im Voraus ein Luftventil für die Heizung und einen Rücklauf zu installieren.

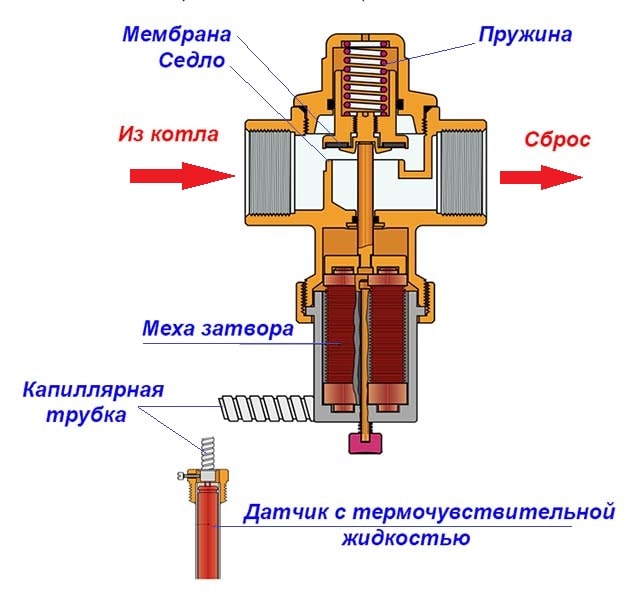

Je nach Funktionszweck gibt es zwei Arten von Sicherheitsventilen – um Luft aus dem System zu entfernen und um eine Rückbewegung von Wasser in den Rohren zu verhindern. Ohne diese Elemente kann der Betrieb des Systems instabil sein, was zu einer Verletzung des Temperaturregimes, einer Destabilisierung des Drucks und der Entstehung von Notfallsituationen führt..

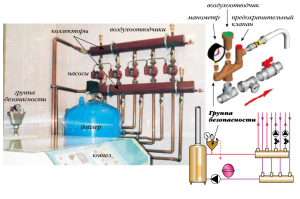

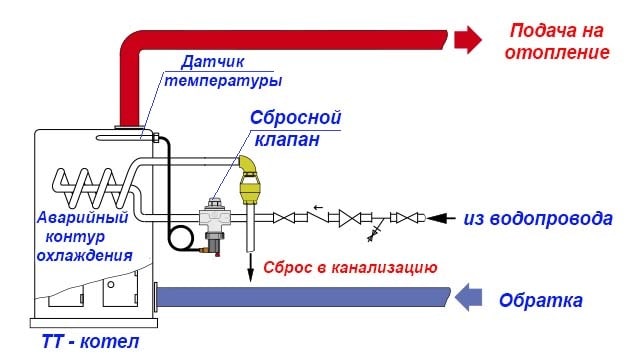

Der Einbau von Sicherheitsventilen erfolgt in folgenden Anlagenbereichen:

• An Orten mit der höchsten Überdruckwahrscheinlichkeit – nach Kesseln, Umwälzpumpen, an Kollektoren;
• An der Rücklaufleitung ist unbedingt ein Heizkugelhahn oder sein Blütenblattanalogon montiert. Diese Komponente muss auch in die Rohrleitung der Umwälzpumpe eingebaut werden;

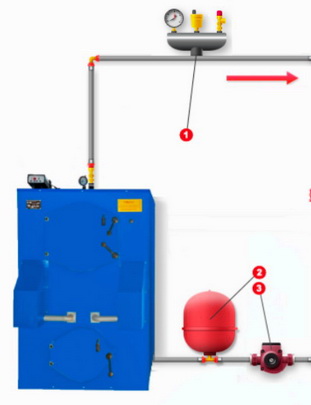

• Am höchsten Punkt im Kreislauf – um Luft aus dem System zu entfernen. An Heizkörpern und Batterien ist ein Mayevsky-Kran installiert.

Sicherheitsventile dürfen die Leistung der Heizungsanlage nicht beeinträchtigen. Sie beseitigen zunächst mögliche Störungen im Betrieb der Wärmeversorgung. Im “inaktiven” Zustand sollten diese Komponenten des Systems die Bewegungsgeschwindigkeit des Kühlmittels nicht verschlechtern, die Temperatur beeinflussen.

Um einen starken Druckabfall in der Nachspeiseeinheit zu vermeiden, muss ein Heizungsablassventil installiert werden. Es verhindert einen plötzlichen Druckanstieg..

Heizluftventil

Beim Betrieb der Heizungsversorgung können sich Lufteinschlüsse in Rohren und Heizkörpern bilden. Grund dafür ist der hohe Sauerstoffgehalt im Wasser, die Temperatur des Kühlmittels liegt bei über + 100 °C. Als Ergebnis kommt es zur Oxidation von Metallkomponenten und die Temperaturverteilung ändert sich. Um diese Situationen zu vermeiden, müssen Ventile installiert werden, um Luft aus dem Heizsystem zu entlüften..

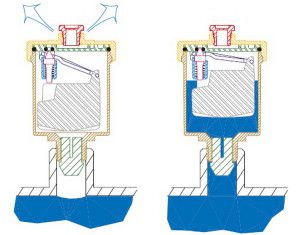

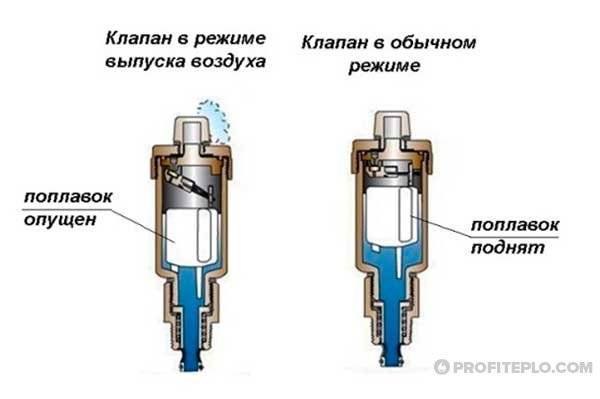

Funktionsprinzip des Luftventils

Zunächst wird das Luftventil für die Wärmeversorgung zusammen mit einem Ablass und einem Manometer in der Sicherheitsgruppe montiert. Sie liegen im Heizkreis auf einer geraden Linie, die vom Kessel ausgeht. An dieser Stelle werden die höchste Temperatur des Kühlmittels sowie die maximalen Druckanzeigen angezeigt. Im Kollektorkreislauf ist es zwingend erforderlich, Ablassventile für die Wärmeversorgung an jedem Verteiler zu installieren.

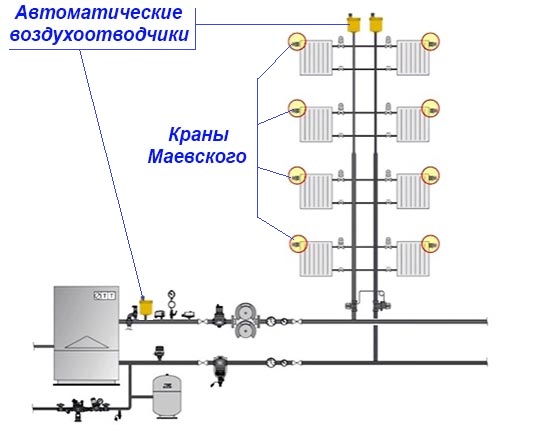

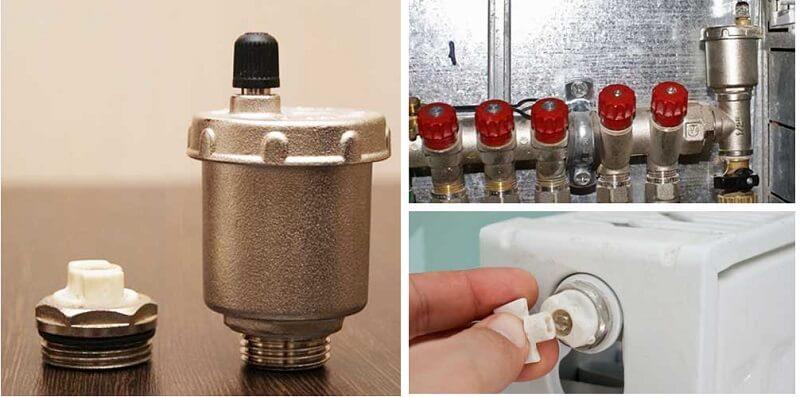

Lüftungsschlitze sind in zwei Typen unterteilt, von denen jeder für die Installation in bestimmten Bereichen des Systems vorgesehen ist:

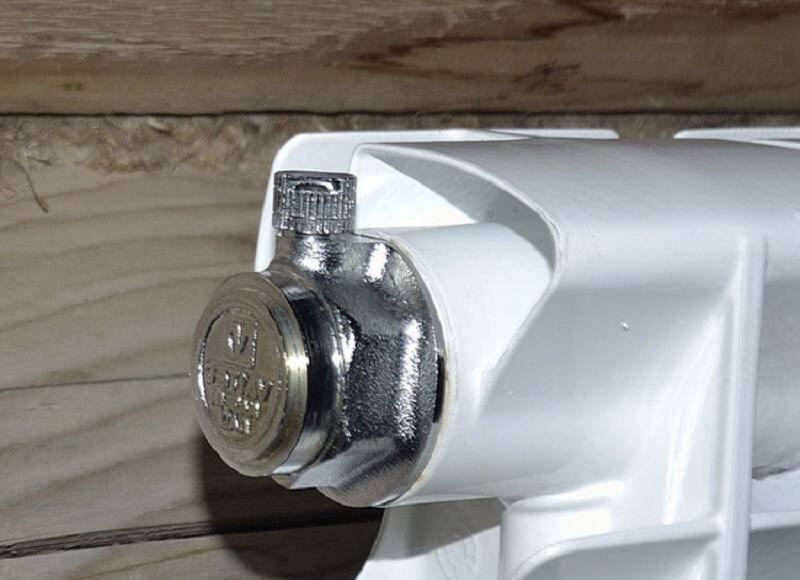

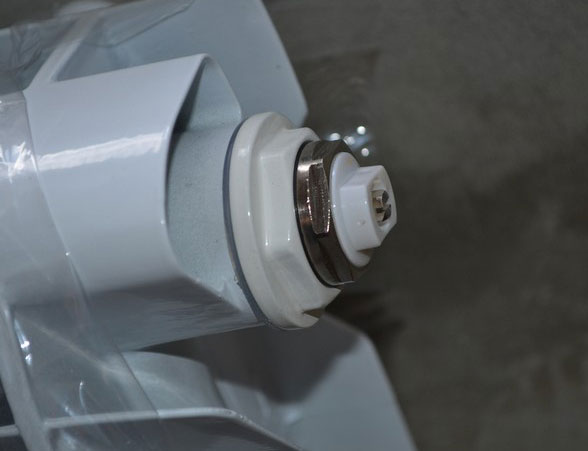

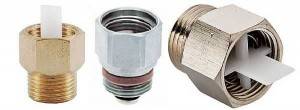

• Mayevsky Kran. Wird in einen Kühler (Batterie) eingebaut und wird zum Entfernen von Lufteinschlüssen benötigt;

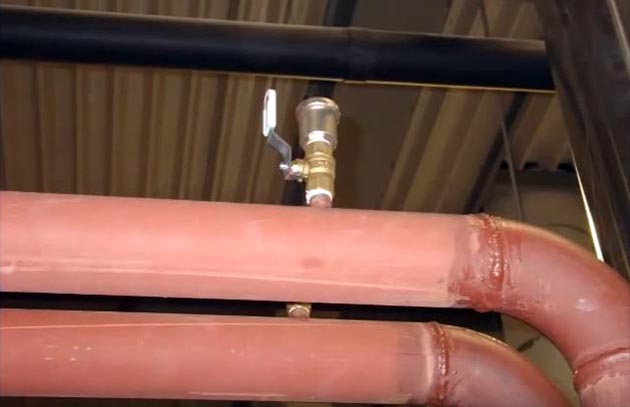

• Automatische Entlüftung. Es wird am höchsten Punkt im System sowie in Sicherheitsgruppen montiert. Durch sie tritt Luft aus der Heizungsanlage aus.

Bei letzterem Modell ist es wichtig, die Betriebsbedingungen einzuhalten. Nach längerer Inaktivität besteht eine hohe Wahrscheinlichkeit, dass einige bewegliche Komponenten “kleben” bleiben und dann die Lüftungsöffnung nicht funktioniert. Um dies zu vermeiden, sollten Sie den Aufbau regelmäßig inspizieren und ggf. durch einen neuen ersetzen..

Die meisten Heizventilmodelle sind für Drücke von 0,5 bis 7 bar . ausgelegt.

Gefahr von Luftstau

Die im Wärmeträger gelöste Luft zerstört schließlich Metallrohre und Heizkörper sowie Stahlelemente des Heizkessels. Die korrosive Wirkung von Luft, die zunächst in Wasser gelöst und dann bei erhöhten Temperaturen abgeschieden wird, ist aufgrund des hohen Sauerstoffgehalts deutlich höher als die atmosphärische Luft.

Die in den Rohren gebildeten Gase beginnen nicht nur den Korrosionsprozess von Metallelementen zu provozieren oder zu beschleunigen, sondern bilden auch Luftschleusen, die den normalen Betrieb des Heizsystems verhindern:

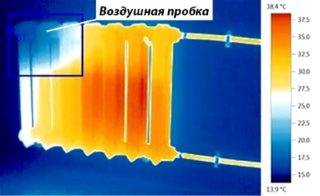

1. 1. Gasstopfen spielen die Rolle eines Wärmeisolators, und wenn sich im oberen Bereich des Heizkörpers Luft bildet, erwärmt sich diese schlechter und gibt weniger Wärme an den Raum ab.
2. 2. Aufgrund von Verstopfungen nimmt die Zirkulation des Wärmeträgers ab, in einigen Fällen kann die Wasserbewegung durch die Rohrleitung vollständig blockiert werden. In dieser Situation kühlen die Heizgeräte schnell aus..
3. 3. Pumpen zum Bewegen des Wärmeträgers im Kreislauf sind nicht für Luftumwälzung ausgelegt, beim Betrieb mit luftgetragener Flüssigkeit verschleißen Laufrad und Gerätelager viel schneller.
4. 4. Bei Vorhandensein von Gassteckern wird die Bewegung des Wassers entlang des Heizkreislaufs von gurgelnden und gurgelnden Geräuschen begleitet, was zu akustischen Beschwerden im Raum führt.

Wie wählt man ein Luftventil

Um ein Ventil auszuwählen, müssen Sie die Bedingungen und Merkmale kennen, unter denen es verwendet wird. Und berücksichtigen Sie nicht nur die nützlichen Eigenschaften, sondern auch die Nachteile von Luftventilen. Bei Handgeräten ist vielleicht der einzige Nachteil die Beteiligung einer Person, um Luft abzulassen..

Automatische Belüftungsöffnungen haben diesen Nachteil nicht, aber sie haben eine Reihe anderer. Zum einen spritzt beim Ablassen des Gases Wasser aus der Düse des Gerätes und hinterlässt Spuren auf der Dekoration von Wänden, Decke oder Boden. Zweitens können diese Geräte ein Kühlmittelleck verursachen, wenn der Schwimmermechanismus blockiert ist. Was passiert bei längerer Immobilität, zum Beispiel im Sommer.

Daher müssen bei der Auswahl eines Entlüftungsventils die möglichen Folgen der Verwendung von automatischen Geräten berücksichtigt werden..

Sie müssen auch wissen, dass Sie vor dem automatischen Ventil einen Hahn anbringen müssen, mit dem Sie das Gerät zur Wartung, zum Austausch und im Fehlerfall vom System trennen können. Darüber hinaus kann ein solches Ventil verwendet werden, um beim Befüllen des Systems oder beim Ablassen des Kühlmittels Luft abzulassen. Um diesen Vorgang zu beschleunigen, genügt es, das Ventil vom Wasserhahn abzuschrauben.

Nun betrachten wir die Bedingungen für die Verwendung von Luftentfernungsgeräten. Sie lassen sich in drei Gruppen einteilen:

1. Entlüften beim Befüllen der Anlage oder Befüllen beim Ablassen des Heizmediums.
2. Entfernung von angesammeltem Gas während des Betriebs der Heizungsanlage.
3. Lokale Entfernung von Luft aus einem Element der Heizungsanlage (Heizkörper) oder an einem bestimmten Abschnitt der Rohrleitung.

Im ersten Fall werden Kräne mit einem Querschnitt von mindestens 15 mm verwendet. Es kann ein Hahn mit einem automatischen Ventil verwendet werden. Warum das Ventil aus dem Wasserhahn entfernt wird. Und nach dem Ende des Prozesses zurücksetzen.

Welche Probleme kann der Luftauslass lösen??

Beim Bewegen entlang der Kontur wählt das Kühlmittel den Weg des geringsten Widerstands, und da luftige Abschnitte ein ernsthaftes Hindernis für den Durchgang von erhitztem Wasser aus dem Kessel darstellen, bleiben die Batterien mit Luftmassenansammlungen kalt oder erwärmen sich nur teilweise. Neben der Tatsache, dass ein solches Phänomen die Heizqualität verschlechtert, wirkt es sich auch nachteilig auf die Leistung aller an den Stromkreis angeschlossenen Elemente aus..

Wenn das Heizsystem kein Ventil am Heizkörper zum Entlüften verwendet, kann der Eigentümer mit folgenden Problemen rechnen:

• Ausfall des Kessels durch Überhitzung des Wärmetauschers;
• Korrosion von Heizgeräten;
• niedrige Temperatur der Heizkörper bei Höchstleistung des Kessels;
• die Gefahr des Abtauens eines separaten Heizkörpers oder eines gesamten Kreislaufs bei starkem Frost;
• plötzliche Druckstöße im Kreislauf, die zu Undichtigkeiten und Verletzung der Integrität von Heizgeräten führen.

Es versteht sich, dass die Luft im Kreislauf eine ernsthafte Belästigung darstellt. Und wie Sie die Luft im Kreislauf loswerden, finden Sie in unserem Artikel “Wie entlüftet man einen Heizkörper richtig?” Es hat andere physikalische Eigenschaften als Wasser – beim Erhitzen dehnt es sich immer schneller aus. Dies führt zu schweren Unfällen..

Wenn der Eigentümer weiß, wie er das Heizsystem richtig lüften kann, schützt er sich vor unnötigem Ärger und Kosten und bringt die Zuverlässigkeit des Heizkreislaufs auf ein neues Niveau..

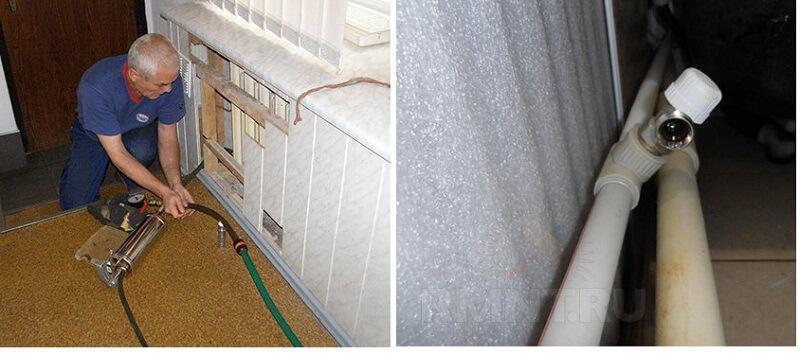

Warum erfolgt die Belüftung des Systems?

Lufteinschlüsse führen zu einem schnellen Verschleiß der Heizungsanlage

Luftmassen in Rohren wirken sich negativ auf den Betrieb von Heizgeräten aus. Eisen, das mit Sauerstoff in Kontakt kommt, rostet schneller. Bei Vorhandensein von Stopfen kann sich das Kühlmittel nicht vollständig entlang der Kontur bewegen, wodurch die Erwärmung minimal wird. Luftblasen können auch Umwälzpumpen beschädigen..

Luftstaus können aus mehreren Gründen auftreten:

• Der Wärmeträger ist gewöhnliches Wasser mit ungelöstem Sauerstoff. Die Substanz geht beim Erhitzen in einen gasförmigen Zustand über und sammelt sich an den Bögen oder am oberen Ende der Rohre.
• Das System füllt sich schnell mit Wasser.
• Das Heizmedium wird von oben zugeführt und es werden keine Blasen verdrängt.
• Die Anschlussstellen haben im Betrieb ihre Dichtigkeit verloren.
• Heizungssystem falsch ausgelegt.
• Anschließen des Heizkörpers im falschen Winkel.
• Luftzugang zur Rohrleitung bei Reparaturarbeiten.

Warum ist die Luft in der Heizungsanlage gefährlich?

Die im Kühlmittel gelöste Luft zerstört nach und nach Stahlrohre und Heizkörper, Elemente der Kesseleinheit. Die korrosive Aktivität von Luft, die zuerst in Wasser gelöst und dann beim Erhitzen freigesetzt wurde, übertrifft aufgrund des erhöhten Sauerstoffgehalts die Parameter der atmosphärischen Luft deutlich.

Die in der Rohrleitung angesammelten Gase provozieren oder beschleunigen nicht nur die Korrosion von Metallelementen, sondern bilden auch Luftschleusen, die die volle Funktionsfähigkeit des Heizsystems verhindern:

Durch Gasstopfen verschlechtert sich die Zirkulation des Kühlmittels, in schweren Fällen kann die Flüssigkeitsbewegung durch die Rohre vollständig blockiert werden. In einer solchen Situation kühlen Heizgeräte schnell aus..

Luftschleusen wirken als Wärmeisolator, und wenn sich im oberen Teil der Batterie Gase ansammeln, erwärmt sie sich schlechter und gibt dem Raum weniger Wärmeenergie ab.

Bei Vorhandensein von Luftschleusen wird die Bewegung des Kühlmittels entlang des Heizkreislaufs von lauten Gurgelgeräuschen und Gurgeln begleitet, was den akustischen Komfort im Haus beeinträchtigt.

Umwälzpumpen sind nicht zum Fördern von Gasen ausgelegt, bei Arbeiten mit luftgefülltem Kühlmittel verschleißen Lager und Laufrad des Pumpenaggregats viel schneller.

Mit speziellen Entlüftungsgeräten können Sie die Probleme beim Entlüften der Heizungsanlage lösen

In welchen Fällen wird ein Luftauslass am Kühler installiert?

Heizkörper werden an zwei Punkten an das Heizsystem angeschlossen. Einer davon ist der Einlass, durch den das Kühlmittel in die Batterie gelangt, der zweite ist der Auslass, durch den das Kühlmittel in die Rücklaufleitung gelangt.

Bei einer klassischen Heizungsanlage wird jede Batterie oben am Heizkörper und unten an die Vor- und Rücklaufleitungen angeschlossen. In diesem Fall verlaufen die Rohrleitungen vertikal, durch alle Stockwerke, neben den Batterien. Manchmal werden an einer Stelle 2 Heizkörper gleichzeitig angeschlossen. Beim Befüllen der Heizungsanlage wird Luft durch die obere Einlassöffnung aus dem Heizkörper gedrückt und strömt entlang der vertikalen Rohrleitung nach oben. In diesem Fall ist kein Entlüftungsventil erforderlich. Aber es wird nicht überflüssig.

Beim Anschluss der Batterie an ein am Boden oder im Boden befindliches Rohr gemäß dem unteren Schaltplan wird keine Luft aus dem Heizgerät gepresst. In diesem Fall ist der Einbau eines Ventils an der Heizbatterie zur Gasfreigabe zwingend erforderlich. Erst nachdem die Luft aus dem Kühler entfernt wurde, erwärmt sich das Gerät vollständig. Diese Regel gilt für jeden Heizkörper: Gusseisen, Aluminium oder Stahl..

Wichtig: Wenn die Luft im Rohrleitungs- und Heizkörpersystem nirgendwo entweichen kann, muss das Luftventil unabhängig vom Wärmeversorgungssystem installiert werden.

Wo wird die Installation empfohlen?

Wie bereits erwähnt, sollte am höchsten Punkt der Heizungsanlage ein Entlüftungsventil installiert werden. Manchmal ist es jedoch erforderlich, in anderen Bereichen installiert zu werden..

Bei der Installation des Heizsystems wird empfohlen, horizontale Abschnitte mit einer Neigung von 3: 100 auszuführen. Dies fördert die Entfernung von Luft bis zum höchsten Punkt im System, um sie anschließend zu entfernen. Es ist jedoch nicht immer möglich, diese Bedingung einzuhalten. In einigen Fällen ist es erforderlich, eine lokale Erhebung vorzunehmen, beispielsweise über einer Türöffnung oder beim Überqueren mit anderen Ingenieurnetzen. In diesem Fall ist es erforderlich, an der höchsten Erhebungsstelle eine Entlüftung am Heizungsrohr zu installieren, um die Luft beim Befüllen und beim Anstauen abzulassen..

Wie werden Entlüftungsventile eingebaut?

Alle Luftventile sind mit Gewinde versehen. Für ihre Installation an der Rohrleitung wird am Installationsort ein Rakel mit dem entsprechenden Gewinde angebracht. Als nächstes wird ein manuell gesteuertes Ventil installiert, um Luft aus dem Heizsystem abzulassen..

Wenn Sie beabsichtigen, eine automatische Entlüftung zu installieren, installieren Sie zuerst ein Absperrventil. Und erst dann die Entlüftung selbst. Dies ist notwendig, um das Automatikventil bei Reparatur und Austausch oder bei einer Undichtigkeit abzuschalten..

Bei Heizgeräten werden von den Herstellern Entlüftungsventile eingebaut. Bei Bedarf können Sie den Mayevsky-Kran jedoch selbst installieren. Dazu wird der Heizkörper vom Heizsystem getrennt. Der Stecker ist abgeschraubt. Darin wird ein Loch gebohrt. Wenn der Stopfen dick genug ist, wird ein Gewinde für Mayevskys Wasserhahn geschnitten. Ansonsten wird das Ventil in das aufgeweitete Loch gesteckt, auf der Rückseite eine Dichtung zur Dichtheit montiert, dann eine Unterlegscheibe und eine Mutter aufgeschraubt. Im zusammengebauten Zustand ist der Stecker installiert.

So wird die Luftschleuse entfernt

Zum Evakuieren von Gas wird das Handventil bis zur minimalen Position leicht geöffnet, bis ein Geräusch von Luft oder Wasser austritt. Wenn Wasser erscheint, wird der Wasserhahn geschlossen. Um Oberflächen in der Nähe vor Spritzern zu schützen, können Sie ein Tuch, einen Eimer oder einen Teller verwenden.

Automatische Ventile können selbst Luft ablassen. In regelmäßigen Abständen, einmal im Monat oder wenn die Durchblutung nachlässt, sollten sie jedoch durch einen Kontrollabstieg überprüft werden. Dazu sind auf ihnen Bedientasten installiert. Beim Drücken der Taste wird der Schwimmer abgesenkt. Es befindet sich immer eine kleine Menge Gas in der Schwimmerkammer, das ist normal. Wenn viel mehr Luft vorhanden ist, kann das Ventil verklemmt sein. Nach einer Weile lohnt es sich, seine Arbeit erneut zu überprüfen..

Um die Luftschleuse an schwer zugänglichen Stellen oder in einem Bereich, in dem keine Luftventile installiert sind, zu entfernen, sollte der maximale Durchfluss des Kühlmittels geschaffen werden. Das sich bewegende Wasser zerbricht die Luftschleuse in kleine Blasen und trägt sie aus dem Ort der Ansammlung heraus. Dazu können Sie das Wasser teilweise ablassen, während die Nachspeisung läuft oder das Kühlmittel am Einlass in den Raum zugeführt wird. Die Entwässerung sollte so nah wie möglich an der Belüftungsstelle erfolgen. Professionelle Schlosser entfernen auf diese Weise Stopfen durch den Abfluss im Keller, auch in mehrstöckigen Gebäuden, wenn kein Zugang zur geschlossenen Wohnung des Obergeschosses besteht.

Luftentfernungsmethoden

Die Luftschleuse darf sich nicht dauerhaft an einer leicht zugänglichen Stelle befinden. Bei Installations- oder Konstruktionsfehlern sammelt sich Luft in den Rohren. Es ist ziemlich schwierig, es von dort zu entfernen. Dazu müssen Sie zunächst die Position des Korkens identifizieren. An der Stelle, an der sie auftaucht, werden die Pfeifen kalt, man hört auch das Rauschen in ihnen. Wenn es keine offensichtlichen Anzeichen gibt, können Sie den Klang der Pfeifen durch Klopfen überprüfen. Im Staubereich einer Luftschleuse ist der Ton lauter und sonorer..

Danach muss die Luft ausgestoßen werden. Wenn wir das Heizsystem eines Privathauses betrachten, müssen Sie dazu den Druck oder die Temperatur erhöhen. Um den Druck zu erhöhen, müssen das Nachspeiseventil und das nächstgelegene Entlüftungsventil abgeschraubt werden. Wasser beginnt in den Heizkreislauf zu fließen und erhöht den Druck, wodurch die Luft vorwärts bewegt wird. Der Stopfen kommt heraus, nachdem er in das Ablassventil eintritt. Wenn alle Luftmassen komplett weg sind, hört der Luftauslass auf zu zischen.

Lesen Sie vor dem Entfernen der Luft sorgfältig die Nuancen dieser Aktion.

Allerdings können auf diese Weise nicht alle Lufteinschlüsse entfernt werden. In bestimmten Fällen ist es erforderlich, gleichzeitig Druck und Temperatur zu erhöhen. Diese Indikatoren müssen auf Werte angehoben werden, die nahe an kritisch sind, aber sie können nicht überschritten werden. Wenn nach dem Eingriff die Luft nicht austritt, können Sie versuchen, ein zusätzliches Ablass- und Nachspeiseventil zu öffnen. Vielleicht bewegt das die Luftschleuse..

Tritt das Problem regelmäßig in einem Abschnitt auf, liegt der Fehler in der falschen Verrohrung oder einem Fehler im Projekt. Um während der Heizperiode nicht ständig zu leiden, wird ein Ablassventil in die Problemzone geschnitten. Sie können ein T-Stück in die Rohrleitung einbauen und ein Ventil am freien Eingang anbringen. In diesem Fall wird das Problem weiter sehr einfach gelöst..

Automatisches Ventil für Zuluftbelüftung AERECO:

Typen und Konstruktionsmerkmale von Ventilen für Heizung

Derzeit werden für den Betrieb von Bypassventilen zwei im Wesentlichen unterschiedliche Funktionsprinzipien verwendet – Feder- und Hebelladung. Letzteres wird am häufigsten für große Zentralheizungsleitungen verwendet. Berücksichtigen Sie die Besonderheiten der Arbeit jedes einzelnen von ihnen.

Federventile

Das Prinzip dieses Mechanismus ist wie folgt. Der Flüssigkeitsstrom wirkt auf das Ventil des Capans, dessen Bewegung durch eine Feder begrenzt wird. Sobald der Druckwert die Druckkraft der Feder überschreitet, hebt sich die Stange nach oben. Dadurch tritt das Kühlmittel in den Auslass ein. Nach Stabilisierung des internen Wasservolumens wird die Klappe durch die Feder des Sicherheitsventils für den Heizkessel in die Ausgangsposition zurückgeführt. Dadurch fließt der Kühlmittelstrom nicht mehr in den Auslass.

Federbelastet mit Kunststoff- oder Messingschaft

Dieser Typ ist der häufigste. Der Aufbau eines federbelasteten Rückschlagventils ist nicht viel komplizierter. Als Absperrorgan dient eine Scheibe, an der eine Spindel befestigt ist. Auf diesen Stab wird eine Feder aufgesetzt. Im „Ausgangszustand“ drückt die Feder die Scheibe gegen die Gehäusekanten und blockiert die Strömung. Sobald der Druck des Kühlmittels den Druck des Systems übersteigt, bewegt sich die Scheibe zurück und öffnet den Durchgang. Der Druck sinkt, das Absperrelement kehrt in den ursprünglichen Zustand zurück.

Federbelastetes Rückschlagventil und seine Wirkungsweise

Ein solches Rückschlagventil ist billiger als ein Blütenblatt und ein Kugelhahn, aber es ist nicht ratsam, es in Heizungsanlagen mit Naturumlauf zu installieren: Es ist unwahrscheinlich, dass die Schwerkraftströmung es “durchdrückt”. Und es verengt den Querschnitt stark, was wiederum die Effizienz des Systems verringert. Aber am Rücklauf des indirekten Heizkessels oder am Kaltwasservorlauf der Anlage funktioniert es sehr gut.

Einige Handwerker ändern solche Exemplare für den natürlichen Umlauf. Dazu zerlegen sie, ersetzen die Standardfeder durch eine schwächere – damit sie mit einem niedrigeren Druck arbeitet. Die zweite Möglichkeit besteht darin, den Bestand aufzubauen. Auf jeden Fall scheitern die konvertierten Kopien oft – die Sperrscheibe ist verzogen, danach bleibt sie oft hängen. Als Ergebnis arbeitet das System in keinem der Modi normal. Auf den Bypass der Umwälzpumpe sollte eine solche Option also nicht eindeutig gestellt werden – weder “original” noch modifiziert.

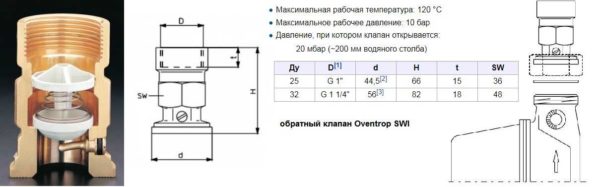

Oventrop SWI (Deutschland) – eine der zuverlässigsten Marken, die wenig Beanstandungen hat

Das federbelastete Rückschlagventil ist mit Messing- oder Kunststoffschaft erhältlich. Wenn man sich die Eigenschaften ansieht, gibt es keinen großen Unterschied. Beide können bei Temperaturen bis 120 °C verwendet werden. Aber es gibt einen Preisunterschied – dreimal teurer mit einer Messingstange. Entscheiden Sie selbst, denn die Hauptsache ist eine hochwertige Feder. Aber auch die Aktie ist wichtig.

Hebelgewichtsventil

Diese Art der Entlastungssicherung wird für Rohrleitungen mit großen Durchmessern (ab 200 mm) verwendet. Darin übt anstelle einer Feder eine Last mit einer anderen Masse eine Kraft auf die Stange aus..

Bevor Sie sich für ein Sicherheitsventil für eine Heizungsanlage ähnlicher Bauart entscheiden, müssen Sie sich mit den Besonderheiten der Funktionsweise vertraut machen. Dies ist zunächst eine grobe Einstellung des kritischen Druckwertes. Dies kann durch Ändern der Masse am äußeren Arm erfolgen. Bei Federmodellen kann dies durch Drehen der Einstellkappe erfolgen. Darüber hinaus kann die minimale Druckänderung 0,2 bar betragen.

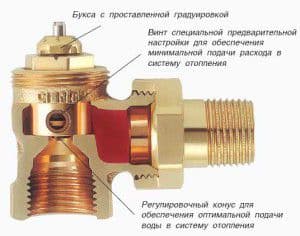

Auswuchten

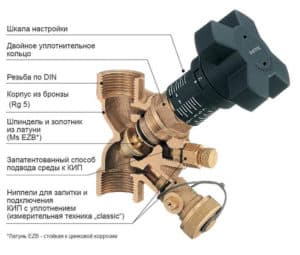

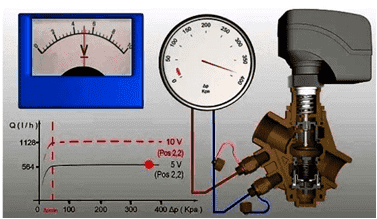

Jedes CO erfordert eine hydraulische Anpassung, also Auswuchten. Es wird auf verschiedene Weise durchgeführt: mit richtig gewähltem Rohrdurchmesser, Unterlegscheiben, mit unterschiedlichen Strömungsquerschnitten usw..

Der Zweck dieser Vorrichtung besteht darin, dass jedem Zweig, Kreislauf und Kühler die erforderliche Kühlmittelmenge und die Wärmemenge zugeführt werden können.

Das Ventil ist ein konventionelles Ventil, jedoch mit zwei in seinem Messinggehäuse installierten Fittings, die den Anschluss von Messgeräten (Manometer) oder einem Kapillarrohr mit einem automatischen Druckregler ermöglichen.

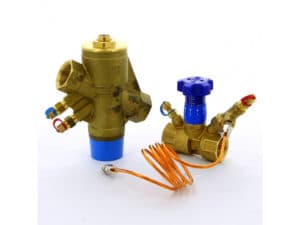

Das Funktionsprinzip des Strangregulierventils für die Heizungsanlage ist wie folgt: Durch Drehen des Einstellknopfes muss ein genau definierter Durchfluss des Kühlmittels erreicht werden. Dies geschieht durch Messen des Drucks an jeder Düse, wonach gemäß dem Diagramm (normalerweise vom Hersteller dem Gerät geliefert) die Anzahl der Umdrehungen des Einstellknopfes bestimmt wird, um den erforderlichen Wasserdurchfluss für jeden CO-Kreis zu erreichen . Bei Stromkreisen mit bis zu 5 Heizkörpern werden manuelle Abgleichregler installiert. An Filialen mit vielen Heizgeräten – automatisch.

Sitzventile

Das Funktionsprinzip eines Tellerrückschlagventils ergibt sich aus seiner Konstruktion, die in der Zeichnung dargestellt ist:

1. Im Inneren des zylindrischen Messingkörpers befindet sich eine Plattform mit einem runden Loch – ein Sattel.
2. Auf der anderen Seite des Teils wird eine Trennwand mit einem Loch in der Mitte hergestellt..
3. In das Prallloch wird eine Spindel mit einem Kegel am Ende, die mit einer Dichtung versehen ist, eingesetzt.
4. Zwischen Schallwand und “Platte” ist eine Feder eingebaut, die die Scheibe gegen den Sitz drückt.

In die richtige Richtung fließendes Wasser überwindet die Federkraft, öffnet den Verschluss und bewegt sich weiter. In die entgegengesetzte Richtung ist die Strömung unmöglich – der Kanal schließt sich sofort. Welche Eigenschaften eines Rückschlagventils für Heizungsanlagen wichtig sind:

• die Fähigkeit, in jeder Ausrichtung des Körpers im Raum zu funktionieren;
• Betriebsdruck – nicht weniger als 10 bar, Durchmesser DN15 – DN100 (innen);
• Anschlussart – Muffe (Rohrinnengewinde);
• eine Federsperre erzeugt einen erhöhten hydraulischen Widerstand gegen den Flüssigkeitsstrom;
• die Dichtung verliert ihre Dichtigkeit bei Eindringen von festen Partikeln wie Sand.

In den Ingenieurnetzen von Privathäusern und Wohnungen werden Ventile mit Kupplungsanschlüssen verwendet.

Referenz. Es gibt kompaktere Versionen von federbelasteten Rückschlagventilen, die zwischen Flanschen installiert werden. Die Reduzierung der Größe ist nützlich, wenn die Verrohrung von Kesseln in einem begrenzten Raum im Ofen installiert wird.

Auch in Wasserversorgungsnetzen werden Tellerverschlüsse beispielsweise in Verbindung mit Tauchpumpen eingesetzt. Das Ventil lässt kein Wasser aus den Rohrleitungen zurück in den Brunnen oder Brunnen abfließen.

Hubventile

Eine andere Ventilkonstruktion ist sehr verbreitet. Darin erfolgt die Bewegung des Sitzventils entlang der Hochachse. Das Ventil wird durch eine direkte Strömung angehoben, aber bereits abgesenkt, wenn es durch sein Eigengewicht geschwächt ist.

Die Produkte zeichnen sich durch Wartungsfreundlichkeit aus, sind leicht zu reinigen und arbeiten sehr zuverlässig. Gleichzeitig erzeugen sie jedoch einen erhöhten Strömungswiderstand und ihre Installation ist nur in einem horizontalen Rohr (oder in einer Position in der Nähe dieser Position) mit einer geraden Drehung des Ventilgehäuses möglich.

Direktes und indirektes Ventil

Druckregelventile werden in direkte und indirekte Geräte unterteilt.

• Der erste Ventiltyp ist einfach aufgebaut: Durch einen Verschluss wird eine Feder in Bewegung gesetzt, auf die das Kühlmittel direkt drückt. Solche Geräte sind kostengünstig, einfach zu bedienen, zuverlässig, schmutzunempfindlich, aber nicht sehr genau in den Einstellungen..
• Indirekt wirkende Geräte, auch Impulsgeräte genannt, haben ein kolbenbetätigtes Hauptventil, ein kleineres Impulsventil und einen Druckaufnehmer. Bei Druckänderung drückt das kleine Ventil auf den Kolben, der das Hauptventil antreibt, das den Durchsatz des Gerätes regelt. Somit erfolgt die Flusskontrolle indirekt auf indirekte Weise. Ventile dieser Art sind aufgrund der größeren Anzahl von Teilen weniger zuverlässig, teuer, aber genauer abstimmbar..

Unterteilung der Ventile nach Befestigungsart.

• Kupplungsventile werden für kleine Rohrdurchmesser bis einschließlich 50 mm verwendet. Sie zeichnen sich durch höchste Billigkeit und einfache Installation aus. Auf Metallgewinden ist das beste Dichtmittel der gleiche gefettete Flachs.

• Flanschflansche werden an Rohren mit großem Durchmesser ab 40 mm mit Schrauben und Dichtungen aus Gummi und Silikon zwischen den Flanschen befestigt.

• Geschweißt. Metallgeschweißte Ventile sind selten, daher ist dies eher bei Produkten in Polypropylengehäusen der Fall..

Rückschlagventile aus Kunststoff sind die billigsten, aber sie sind auch nicht praktikabel. Es ist besser, amerikanische Frauen und ein Metallrückschlagventil auf das Gewinde zu setzen. Der stärkste und haltbarste Edelstahl bleibt.

Disc-Typ-Geräte

Eine Besonderheit des Produkts ist das Vorhandensein einer Absperrklappe. Dies ist ein Kunststoff- oder Metallelement, dessen Abmessungen es ermöglichen, den Fluss des Kühlmittels vollständig zu blockieren, wenn es sich in die entgegengesetzte Richtung zu bewegen beginnt..

Die Scheibe ist mit einer Stahlfeder verbunden. Bei der direkten Bewegung der Flüssigkeit befindet sie sich in einem komprimierten Zustand. Beim Richtungswechsel richtet es die Scheibe auf und verschiebt sie von ihrem Platz, wodurch das Rohr blockiert wird.

Das Ventildesign beinhaltet auch eine Dichtung, die es dem Ventilmechanismus ermöglicht, so eng wie möglich im Sitz zu sitzen. Daher ist eine Leckage bei wartungsfähigen Geräten ausgeschlossen..

Plattengeräte werden häufig bei der Anordnung von Haushaltsheizsystemen verwendet, da sie erhebliche Vorteile haben:

1. Kompaktheit. Die Abmessungen der Produkte und ihr Gewicht sind gering, wodurch sie auf jedem System installiert werden können.
2. Eine regelmäßige Wartung ist für das Gerät nicht erforderlich.
3. Die Kosten für das Gerät sind gering.

Von den erheblichen Mängeln ist die Ungeeignetheit für eine Reparatur zu erwähnen. Daher werden ausgefallene Ventile sofort durch neue ersetzt..

Ein wesentlicher Nachteil von Scheibenvorrichtungen ist ein erheblicher hydraulischer Widerstand. Das Diagramm zeigt deutlich, wie es entsteht. Flüssigkeiten müssen ein Hindernis in Form einer Sperrscheibe überwinden

Ein weiterer Nachteil ist der erhebliche hydraulische Widerstand, den das Gerät erzeugt. Für einige Systeme, wie z. B. eine Erdwärmepumpe, kann dies kritisch sein. Im Laufe der Zeit wird das Ventil mit einer Schicht mineralischer Ablagerungen bedeckt, was zum Ausfall des Geräts führt..

Standard-Scheibenventile erzeugen beim Schließen eine gewisse Stoßbelastung. Die Leistung und der technische Zustand werden dadurch in keiner Weise beeinträchtigt, jedoch tritt ein Wasserschlag im System auf. Was ist für sie unerwünscht.

Diesen Nachteil haben Disc-Geräte mit einem zusätzlichen Mechanismus, mit dem Sie das Loch so reibungslos wie möglich schließen können. Ihre Kosten sind höher als die von Standardgegenstücken.

Manuelle Belüftungsöffnungen

Beim Befüllen der Heizungsanlage muss das unter Druck eintretende Kühlmittel das gesamte Gas verdrängen. Dazu wird am höchsten Punkt der Anlage ein Ventil installiert, um Luft aus der Heizungsanlage zu entlüften. Damit die Befüllung in relativ kurzer Zeit erfolgen kann, muss der Durchsatz des Krans einen freien Ausgang bieten. Daher werden Wasserhähne mit einem Durchmesser von mindestens 15 mm und manchmal mehr installiert. Nach dem Befüllen des Systems wird das Ventil geschlossen.

In den ersten Tagen des Heizbetriebs werden Gase sehr aktiv aus dem Kühlmittel freigesetzt und reichern sich an. Daher umgeht das Bedienpersonal täglich und manchmal 2 mal täglich alle Entlüftungsventile und gibt sie frei. Dies erfordert viel Schlosser und Zeit..

Um die Arbeitskosten zu senken, begannen sie, kleine Tanks zum Sammeln von Luft zu installieren, die als Luftsammler bezeichnet wurden. Die Traversierung konnte jetzt viel seltener durchgeführt werden, war aber immer noch erforderlich.

In modernen Häusern wird zunehmend eine Wohnungsheizungsverkabelung mit niedrigerer Rohrleitungsanordnung verwendet. Der Einsatz eines solchen Heizsystems bietet eine Reihe von Vorteilen: Materialeinsparung bei der Installation, Wohnungswärmemessung, Wohnungstemperaturregelung bis hin zur vollständigen Abschaltung verbessert die Raumgestaltung. Aber es gibt auch einige Probleme. Beim Befüllen einer solchen Heizungsanlage kann die Luft in den Batterien nicht verdrängt werden. Da sich die Heizung über der Rohrleitung befindet.

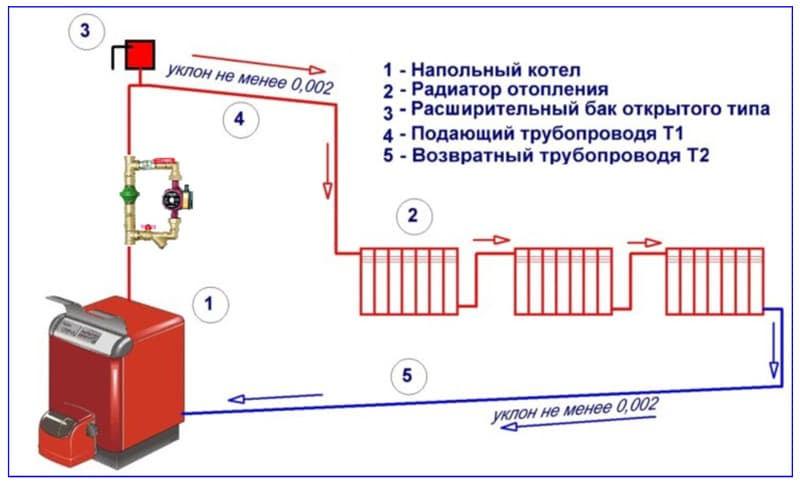

Schemata eines Einrohrheizsystems in einem Privathaus Einrohrheizsystem eines Privathauses mit einer unteren Verkabelung: Diagramm

Gemütlichkeit im Haus ist nicht nur eine schöne Umgebung, richtig ausgewählte Einrichtungsgegenstände, sondern auch Wärme, insbesondere in der Winterkälte. Es muss ständig geheizt werden, was eine komfortable …

Um Luft abzulassen, sind alle modernen Heizgeräte daher mit einem kleinen Entlüftungsventil zum Entfernen von Gasen ausgestattet, der Name lautet “Mayevsky-Kran”. Mit dem Namen des Erfinders dieses Krans. Diese Hähne werden nur manuell geöffnet und geschlossen. Das Prinzip des Gerätes ist einfach. In den Stopfen wird eine Schraube eingeschraubt, die am Ende auf einem Konus angeschliffen ist. Bei zwei oder drei Umdrehungen entfernt sich der Kegel vom Loch und gibt langsam Luft ab. Beim Auftreten von Wassertropfen wird die Schraube zurückgeschraubt und verschließt das Loch.

Kugelrückschlagventile

Bei Geräten dieser Art wird eine Metallkugel als Verschluss verwendet. Es besteht aus Aluminium, Stahl und anderen Metallen. Das Element ist mit einer Gummischicht überzogen, um die Lebensdauer zu verlängern..

Ein solcher Verschluss funktioniert wie folgt: Wenn sich das Kühlmittel durch den Körper des Geräts in die gewünschte Richtung bewegt, hebt es eine Kugel an, die sich in das obere Fach des Ventils bewegt.

Der Kugelhahn hat einen minimalen hydraulischen Widerstand und wird daher in einer Vielzahl von Heizungssystemen verwendet. Ein weiteres Plus ist eine lange Lebensdauer

Sobald sich die Bewegungsrichtung ändert oder der Durchfluss stoppt, sinkt die Kugel sofort nach unten und verschließt das Rohr. Somit wird die Bewegung der Flüssigkeit in die entgegengesetzte Richtung unmöglich..

Die Vorteile dieser Ventile sind:

• zuverlässigkeit – das Design enthält keine Reib- oder Bewegungssysteme, was die Bruchgefahr erheblich reduziert und es Ihnen ermöglicht, in jeder Position zu arbeiten;
• wartbarkeit – der obere Teil des Ventilkörpers ist mit einer abnehmbaren Abdeckung ausgestattet, die einen einfachen Zugang zum Inneren der Struktur ermöglicht;
• geringer hydraulischer Widerstand.

In Anbetracht der Nachteile ist der ziemlich große Arbeitsdurchmesser erwähnenswert. Aus diesem Grund ist der Einsatz in Haushaltsrohrleitungen mit kleinen Querschnitten nicht möglich..

Kugelhähne sind konstruktionsbedingt im eingebauten Zustand launisch. Bei waagerechter Installation müssen sie mit dem Deckel nach oben platziert werden, da sonst die Klappe nicht hochfahren kann, um das Wasser durchzulassen. Aufgrund der gleichen Überlegungen müssen Sie bei vertikaler Installation unbedingt darauf achten, dass sich die Flüssigkeit streng nach oben bewegt..

Kugelhähne können in Rohrleitungen mit niedrigem Druck nicht normal funktionieren. Da der Mindestwert, bei dem die die Blende verschließende Kugel ansteigt, in der Regel 25 bar . beträgt.

Haupttypen

Zunächst einmal unterscheiden sich die Ventile im Durchmesser. In den Normen für die Installation von Abwasserkanälen, die aus der Sowjetzeit übrig geblieben sind, ist für Steigleitungen ein Durchmesser von 110 mm festgelegt, alle anderen Rohre haben einen Durchmesser von 50 mm. Heute sind beispielsweise nicht standardmäßige Optionen mit einem Durchmesser von 75 mm aufgetaucht, die jedoch viel weniger verbreitet sind..

Zur Herstellung von Absperrorganen werden verschiedene Materialien verwendet. Sie können sowohl aus Metall (Bronze, Messing, Edelstahl oder Kohlenstoffstahl) als auch aus Polymer (PVC, Polyethylen) bestehen. Jede der Optionen hat ihre eigenen Vor- und Nachteile:

• Metallprodukte sind deutlich teurer. Sie sind langlebig, erfordern jedoch Aufmerksamkeit auf ihren Zustand und regelmäßige Wartung..
• Kunststoffventile sind billiger. Sie korrodieren praktisch nicht. Aber die mechanische Festigkeit solcher Strukturen ist geringer..

Auch strukturell unterscheiden sich Rückschlag- (oder Ablass-)Ventile. Die gängigsten Optionen sind:

• Der Kugelhahn hat einen sehr einfachen Aufbau: Ein Gummiball befindet sich frei im Rohr, dessen Durchmesser etwas größer ist als der Gesamtdurchmesser des Rohres. Wenn sich die Flüssigkeit in Vorwärtsrichtung bewegt, gelangt die Kugel in eine spezielle Kammer, und während der Rückwärtsbewegung verstopft die vom Wasser aufgefangene Kugel den Rohrhals fest. Dank eines so schlichten Designs gibt es bei diesem Gerät einfach nichts zu brechen..
• Wafer-Gerät. Die kompakteste Variante. Ein solches Ventil ist bequem für die Installation in beengten Räumen. Im Fehlerfall müssen Sie jedoch einen Teil des Systems demontieren, um die veraltete Einheit zu reparieren oder zu ersetzen..
• Hub- und Zellenradschleusen sind mit federbelasteten Klappen ausgeführt. Solche Geräte sind relativ groß, schwer und nicht billig. Der Vorteil ist die einfache Demontage für Reinigung, Anpassungen und kleinere Reparaturen.

Die Wahl eines bestimmten Gerätetyps hängt von dem für die Reparatur bereitgestellten Budget, dem Installationsort, dem Rohrtyp und den vorhandenen Bedingungen ab..

Art des Verschlusses mit Blütenblatt

Dieser Ventiltyp wird durch eine dünne Stahlplatte abgedichtet. Es wird an einer Scharnierstruktur befestigt, die es ihm ermöglicht, sich zu bewegen..

Das Rückschlagventil vom Doppelblatttyp ist sehr zuverlässig und hält hohem Druck stand. Gleichzeitig hat es aber einen erheblichen hydraulischen Widerstand, da sich die Schwingachse der Klappen direkt in der Mitte des Durchgangslochs befindet

Es gibt zwei Arten von Blütenblattgeräten. Einflügelige oder schwenkbare sind mit einer Platte ausgestattet, die sich um eine Achse drehen kann.

Wenn sich das Kühlmittel in eine bestimmte Richtung bewegt, hebt es den Flügel an und öffnet dadurch das Durchgangsloch. Wenn sich die Strömungsrichtung ändert, wird die Platte abgesenkt. Dies kann mit oder ohne Feder erfolgen..

Absperrklappen sind etwas anders konstruiert. Sie haben zwei Sicherungsbleche, die an der Gelenkwelle befestigt und auf der Bohrung zentriert sind..

Das sich entlang des Heizkreislaufs bewegende Kühlmittel öffnet beide Klappen des zweiflügeligen Rückschlagventils und bei Änderung der Bewegungsrichtung schlagen die Federn die Platten zu

Als Vorteile der Verwendung dieser Ventile werden angesehen:

• einige Modelle von Schwerkraftventilen können ohne Federn arbeiten, wodurch sie in Schwerkraftsystemen verwendet werden können.
• relativ geringe Gerätekosten.

Unter den Mängeln ist ein ziemlich hoher hydraulischer Widerstand zu erwähnen. Dies gilt insbesondere für zweiflügelige Modelle – die Schwenkachse befindet sich direkt in der Mitte der Bohrung, was für eine bewegte Flüssigkeit ein erhebliches Hindernis darstellt.

Aus diesem Grund werden Absperrklappen ausschließlich in Hochdrucksystemen eingesetzt..

Hebegeräte

Hubventile sind mit einem Schieber ausgestattet, der sich um eine vertikale Achse frei bewegen kann. Auf dem Durchgangsloch befindet sich ein Sitzsitz, in dem sich die Spule befindet.

Wenn die Flüssigkeit zugeführt wird, hebt die Kraft ihres Drucks den Verschluss an und bewegt sich entlang der Achse, wodurch das Loch für die Bewegung des Kühlmittels geöffnet wird. Sobald der Fließdruck nachlässt oder seine Richtung ändert, senkt sich die Spule in den Sitz.

Das Rückschlagventil wird nur vertikal eingebaut. Andernfalls reicht der Druck der Wärmeträgerflüssigkeit nicht aus, um den Verriegelungsmechanismus anzuheben

Die Vorteile dieser Geräte sind:

1. Zuverlässigkeit. Das Gerät hat ein relativ einfaches Design, das einen Betrieb mit minimalem Ausfallrisiko ermöglicht..
2. Geringe Empfindlichkeit gegenüber der Qualität des Kühlmittels.
3. Die Möglichkeit der Reparatur. Dazu befindet sich im oberen Teil des Gerätekörpers eine abnehmbare Abdeckung..

Unter den Mängeln sind die Einschränkungen bei der Installation zu beachten. Aufgrund der Konstruktionsmerkmale können sie nur in einer streng vertikalen Position montiert werden..

Schwerkraftrückschlagventil für Heizung

Es wird auch als Crackerventil bezeichnet, es wird nur in Schwerkraftsystemen verwendet und in der Regel am Einlass des Kessels installiert. Besteht aus einem metallischen “Blütenblatt”, das mittels einer Feder fest gegen den Rand gedrückt wird.

Die Feder in einem solchen Gerät ist eher schwach und stört die natürliche Zirkulation des Kühlmittels nicht, wie bei der nächsten vorgestellten Option.

Kupplung

Alle oben besprochenen Produkte waren völlig autonom, gehorchten keinen äußeren Einflüssen und arbeiteten nur in eine Richtung. In Fällen, in denen es jedoch beispielsweise erforderlich ist, das Kühlmittel aus den Rohren abzulassen, wird eine Vorrichtung benötigt, die es ermöglicht, den Kühlmittelstrom in die entgegengesetzte Richtung zu öffnen – eine solche Vorrichtung ist ein Kupplungs- oder Ventilventil.

Die Wahl zwischen einer Kupplung und einem Ventil ist meistens auf den internen Arbeitsdruck des Netzes zurückzuführen, wenn er hoch ist, wird ein Ventil verwendet, wenn er mittel ist, reicht die Kupplung aus.

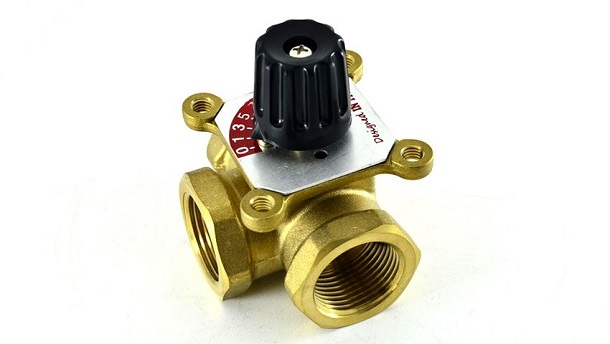

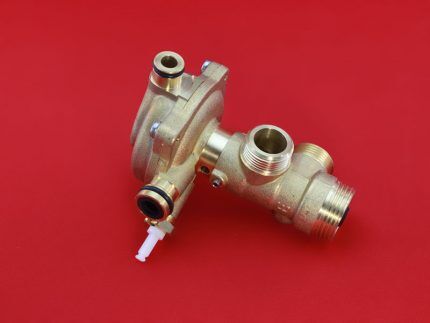

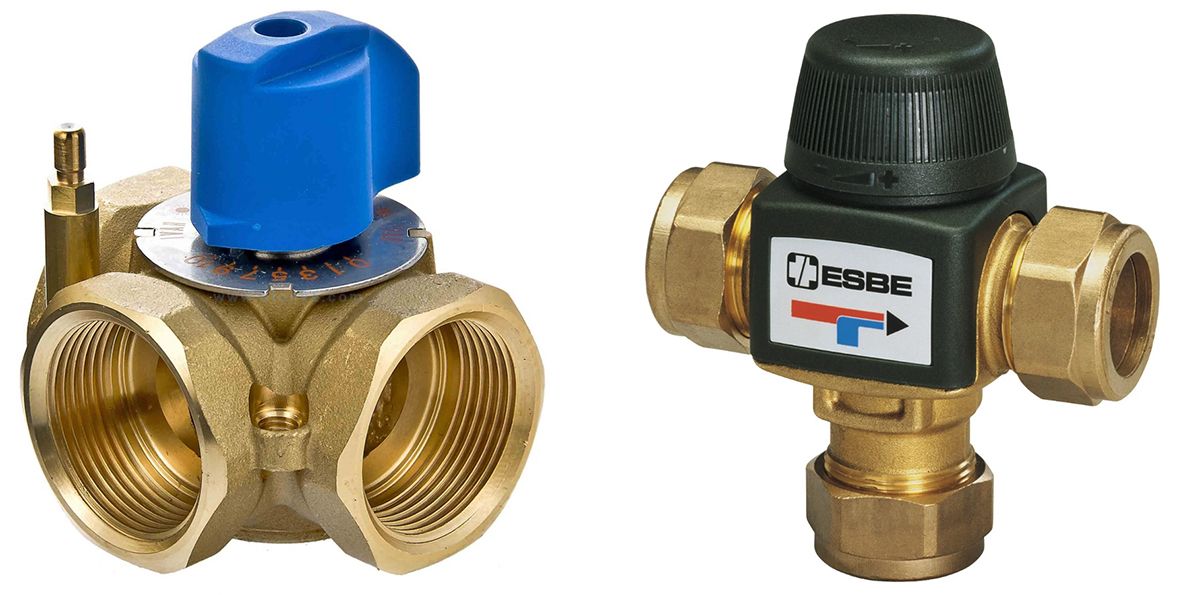

Dreiwege-Heizventil

Zur Regelung der Wassertemperatur im Zweirohr- und Kollektorsystem wird ein Dreiwege-Mischventil in die Heizungsanlage eingebaut. Es wird an die Vor- und Rücklaufleitung angeschlossen.

Das Funktionsprinzip eines Dreiwege-Mischventils in einer Heizungsanlage besteht darin, heißes und kaltes Wasser in den Rohren zu mischen. Damit können Sie die gewünschte Heizmittel-Heizstufe einstellen, ohne die Kesselbetriebsart zu ändern..

Ausschlaggebend für die Auswahl eines Dreiwegeventilmodells ist ein Steuerelement, das folgende Typen haben kann:

• Hydraulisch;
• pneumatisch;
• Elektrisch.

Beim autonomen Heizen werden am häufigsten Modelle mit Elektroantrieb verbaut. Sie können mit Bedienelementen des Systems verbunden werden

Es ist wichtig, den Mischmodus richtig einzustellen, um die Parameter der Wärmezufuhr nicht zu beeinträchtigen.

Die Auswahl und Installation von Heizungsventilen sollte erst nach einer genauen Berechnung der Anlage erfolgen. Als Ergebnis dieser Arbeit werden die Parameter aller Komponenten bestimmt und auf Basis dieser Daten eine Auswahl aus den bestehenden Modellen getroffen..

Einstellung des Antriebsmechanismus

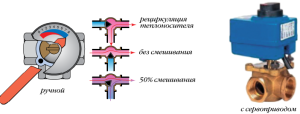

Dreiwegeventile werden je nach Art der Leistung und Durchflussregelung in vier Typen unterteilt:

• Handbuch;
• Hydraulisch;
• Thermostatisch;
• Elektrisch.

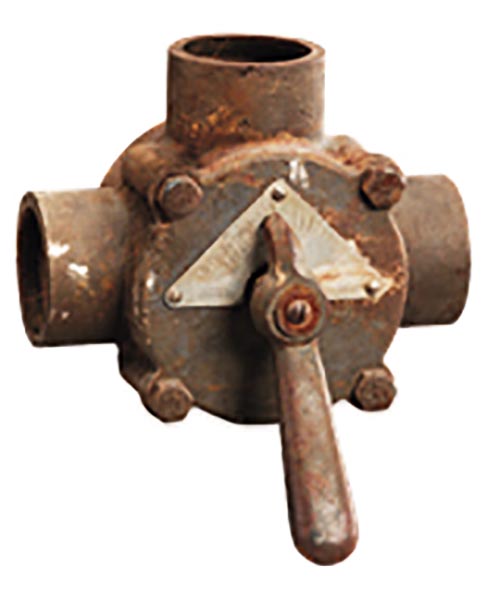

Ein manuell einstellbares Ventil ist die einfachste und unzuverlässigste Option. Wenn sich die Temperatur des Kühlmittels ändert, passt es sich nicht an.

Der hydraulische Antrieb ist mit einem Kolben ausgestattet, der mit temperaturempfindlicher Flüssigkeit gefüllt ist. bei Erwärmung dehnt es sich aus und die Kolbenstange überlappt die Sitzmechanik.

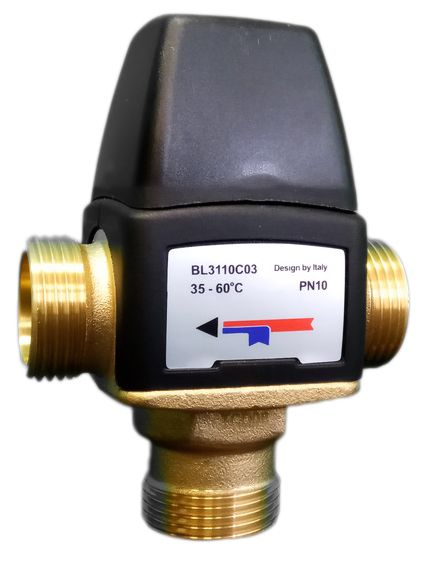

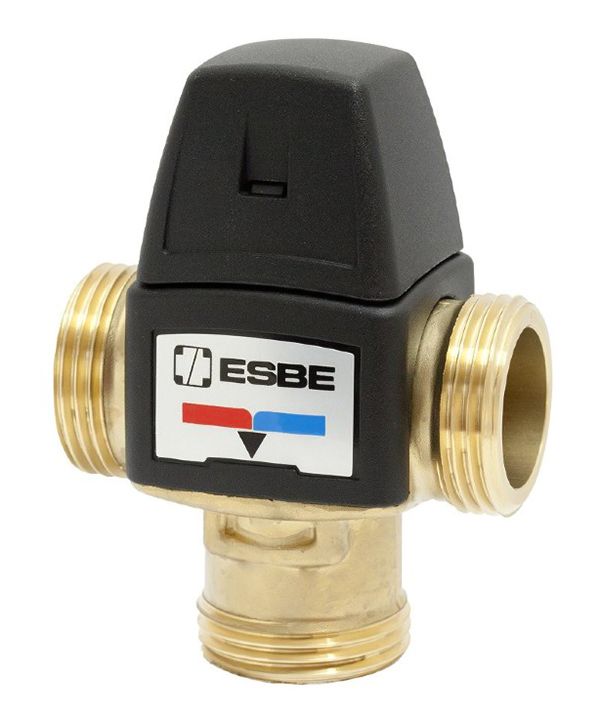

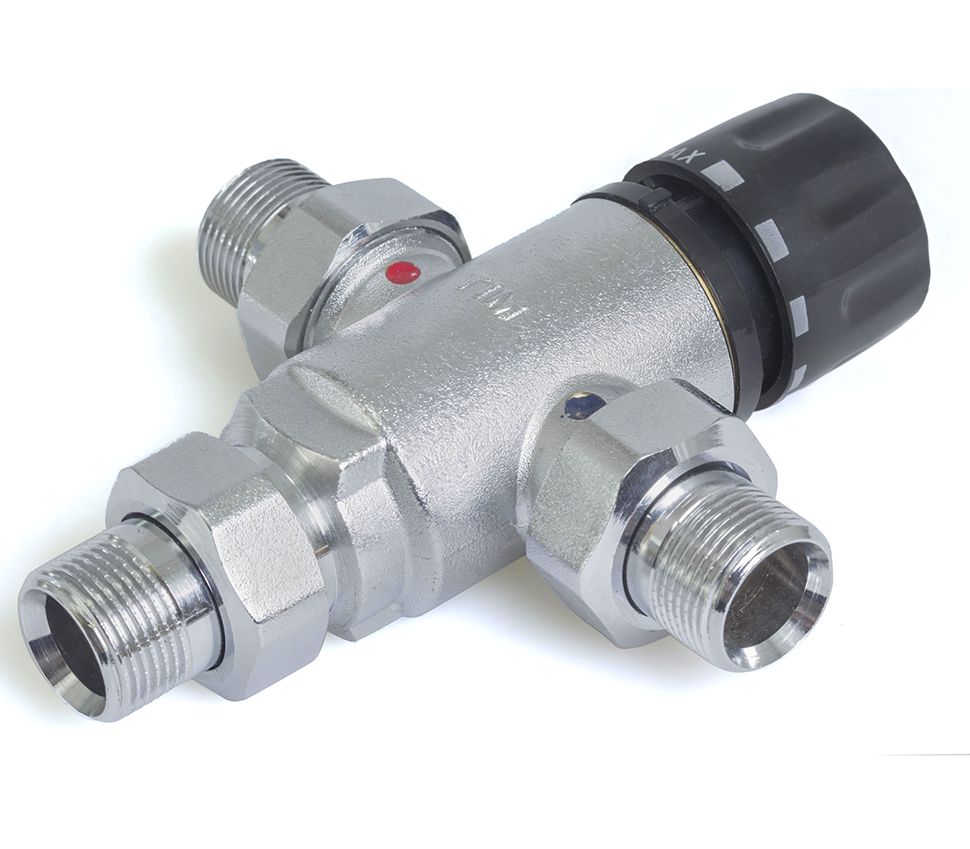

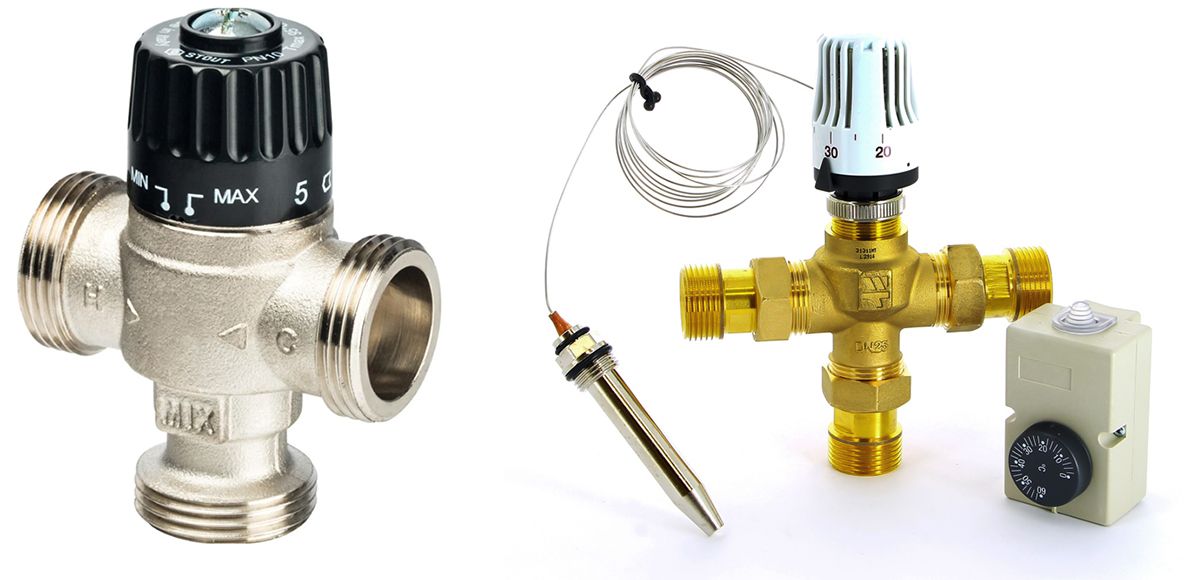

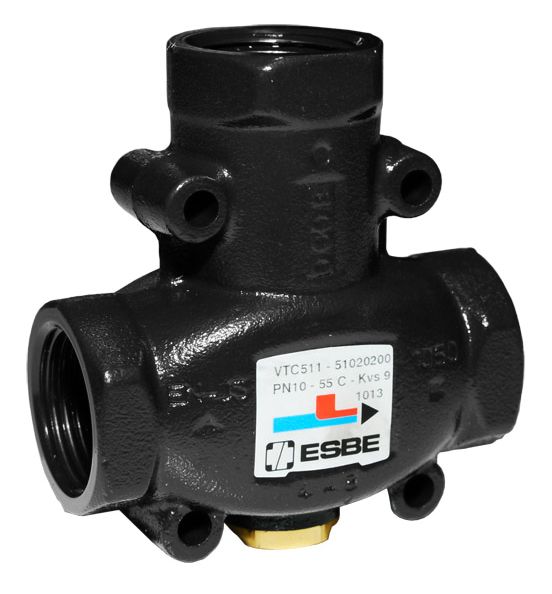

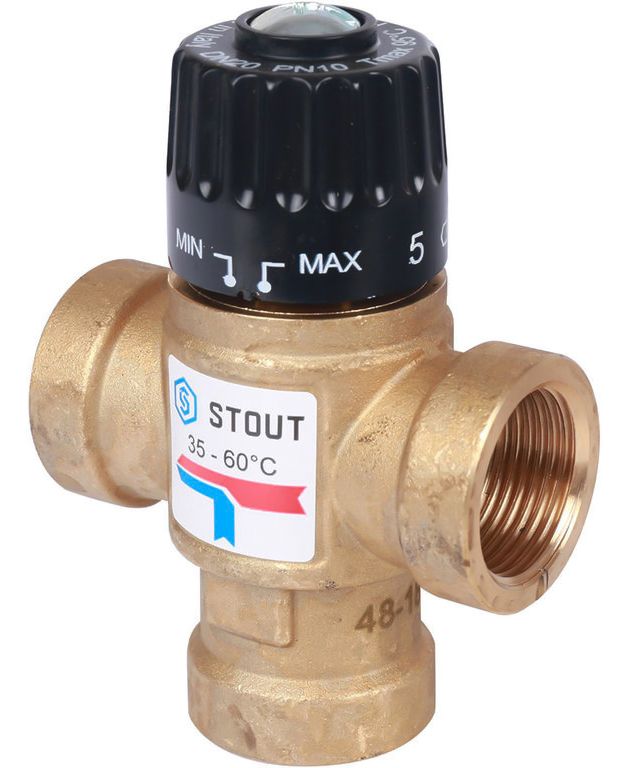

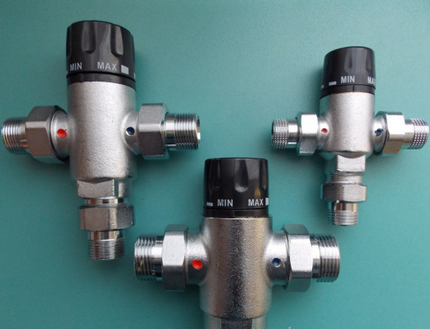

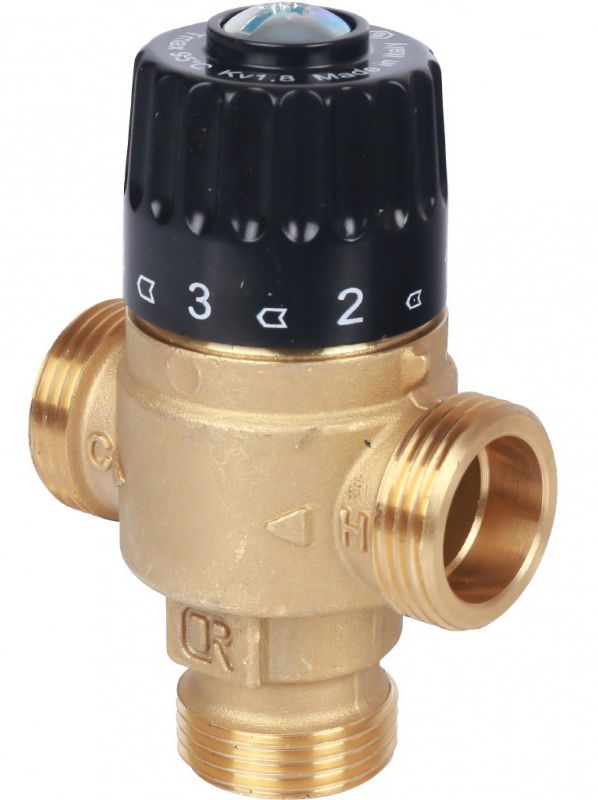

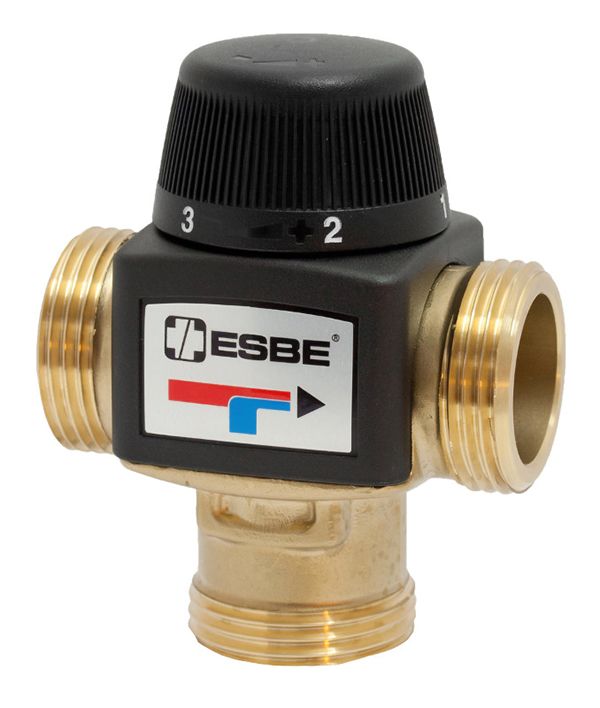

Thermostatische 3-Wege-Ventile sind mit einem herkömmlichen Thermostat ausgestattet. Sie sind nicht einstellbar und haben einen engen Betriebstemperaturbereich. Solche Ventile sind nicht üblich und werden verwendet, um spezifische Probleme zu lösen..

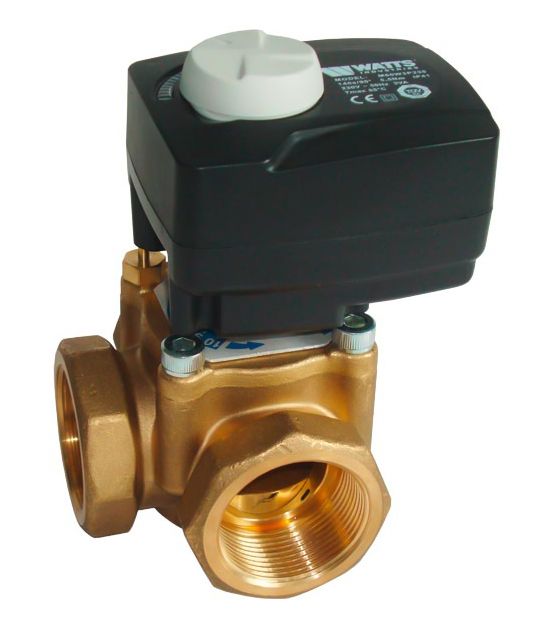

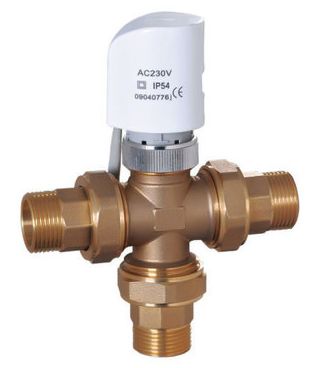

Dreiwegeventile mit elektrischem Antrieb (Servoantrieb) sind die komfortabelste und gebräuchlichste Variante. Sie können auf die gewünschte Temperatur eingestellt werden. Sie sind mit einem Temperatursensor ausgestattet, der Signale an den Elektromotor gibt. Das wiederum leitet die Kühlmittelströme um. Moderne Dreiwegeventile ermöglichen eine tageszeitabhängige Anpassung der Betriebsarten.

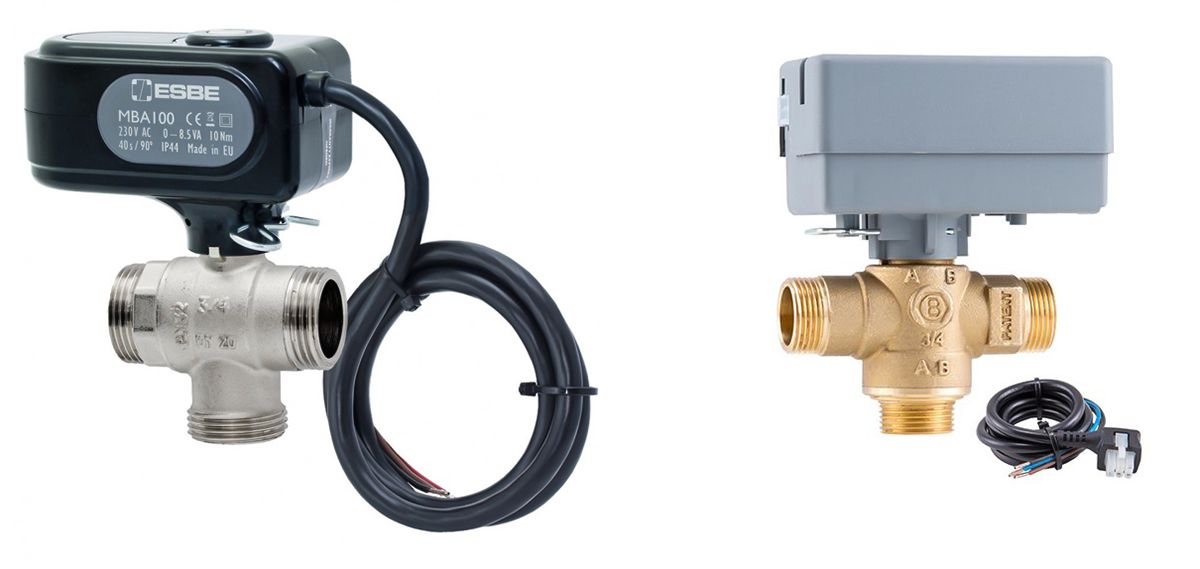

Elektrische Ventile sind in zwei Ausführungen erhältlich. In Form eines Monoblocks, bei dem ein Sensor, ein Motor und eine Steuerung in einem und einem separaten Gehäuse zusammengebaut sind. Bei letzterem kann der Regler separat herausgenommen werden, was den Einbau in Heizungsanlagen von Privathäusern und Wohnungen erleichtert.

Interne Organisation

Es gibt zwei Arten von Drehventilen, Sitz- und Drehventile. Sie unterscheiden sich im inneren Aufbau und der Art der aufgebrachten Kraft zur Einstellung..

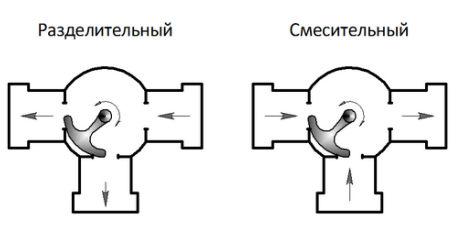

Das Dreh-Dreiwegeventil hat einen Kugelhahn. Es dreht sich, blockiert eine Richtung und öffnet eine andere (siehe Abb.). Der innere Aufbau eines solchen Wasserhahns ähnelt einem Kugelhahn..

Funktionsprinzip der 3-Wege-Zellenradschleuse

Das Dreiwege-Sattelventil hat eine Spindel mit einem (im Mischen) oder zwei (im Trennen) Absperrorgan (siehe Abb.). Sie sind Metallkugeln, die fest in das Nest passen. Wenn einer von ihnen den Fluss blockiert, ist der zweite vollständig geöffnet.

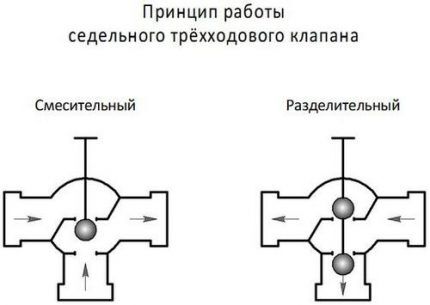

Das Funktionsprinzip eines Dreiwege-Sitzventils.

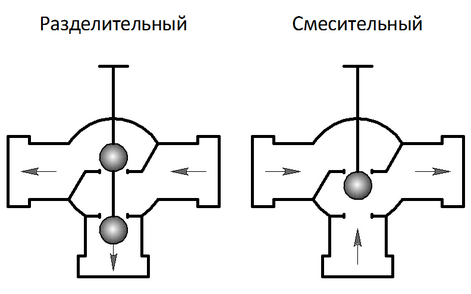

Arbeitsprinzip

Das 3-Wege-Umschaltventil regelt nicht die Wärmemenge. Es verteilt es einfach zwischen den beiden Threads. Wenn Sie das Volumen und die Geschwindigkeit des Kühlmittels erhöhen, das in einen Strom eindringt, wird es in dem anderen kleiner..

Das 3-Wege-Mischventil ermöglicht eine genauere Temperaturregelung. Es erzeugt nur einen Wärmeträgerstrom, in dem zwei Flüssigkeiten vermischt werden – erhitzt und gekühlt. Die Einstellung eines solchen Ventils ermöglicht es Ihnen, das gewünschte Temperaturregime bereitzustellen.

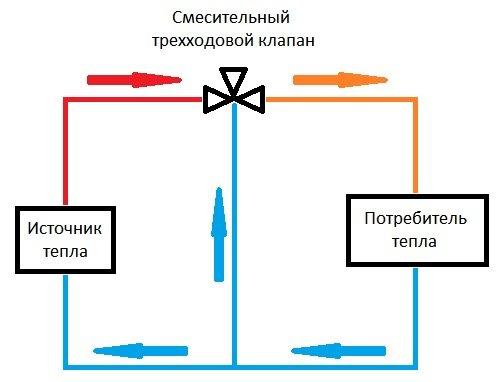

Dreiwege-Mischventil

Das Mischventil fungiert als eine Art Bypass. Es funktioniert wie folgt:

1. Das Kühlmittel wird dem Kreislauf zugeführt (warmer Boden, Radiatoren);
2. Beim Passieren der Kontur gibt es Wärme ab und kühlt ab;
3. Am Austritt aus dem Kreislauf gelangt ein Teil des Kühlmittels in das Dreiwegeventil, wo es sich mit dem erwärmten vermischt;
4. Die Temperatur pendelt sich ein und das Heizmedium strömt wieder durch die Heizungsanlage.

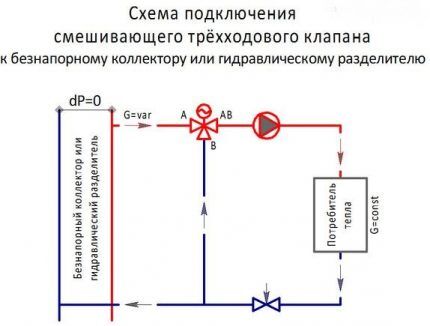

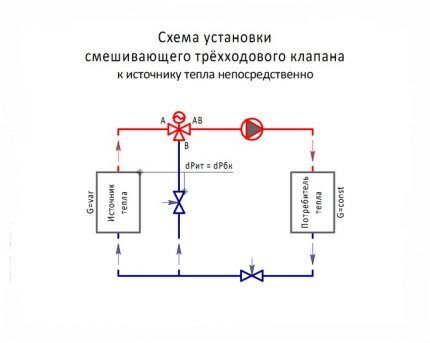

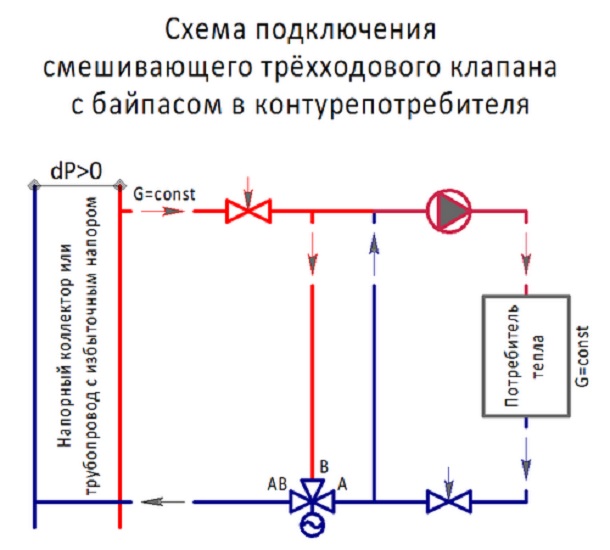

Es empfiehlt sich, Dreiwege-Mischventile in getrennten Kreisläufen zu installieren. In der Fußbodenheizung werden sie beispielsweise direkt nach dem Kollektor installiert..

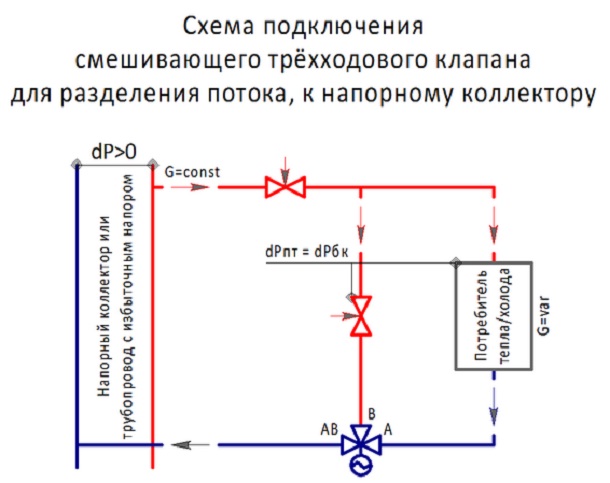

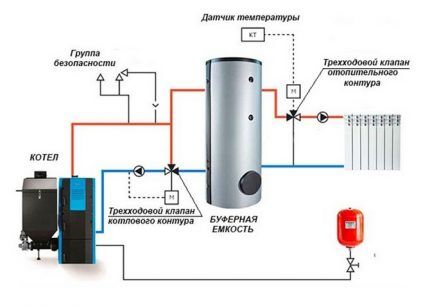

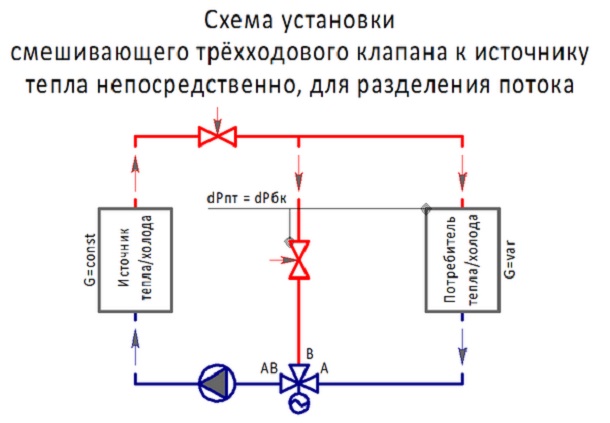

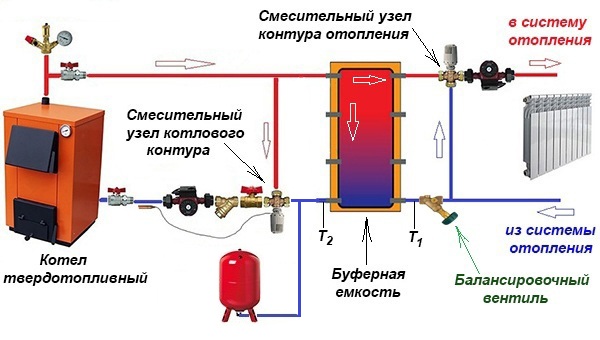

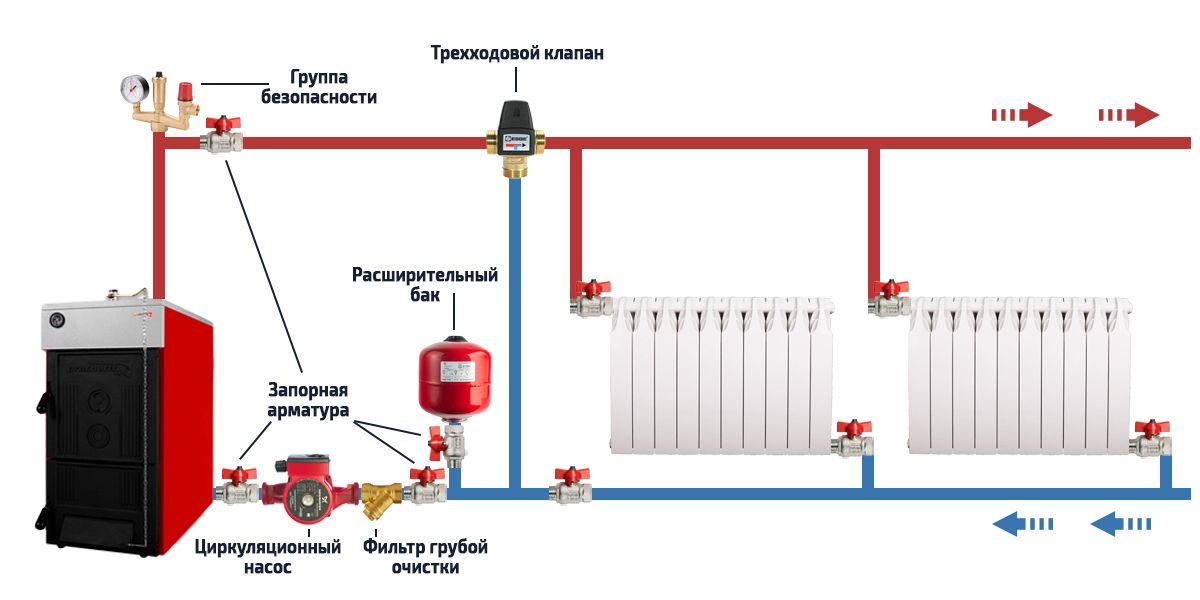

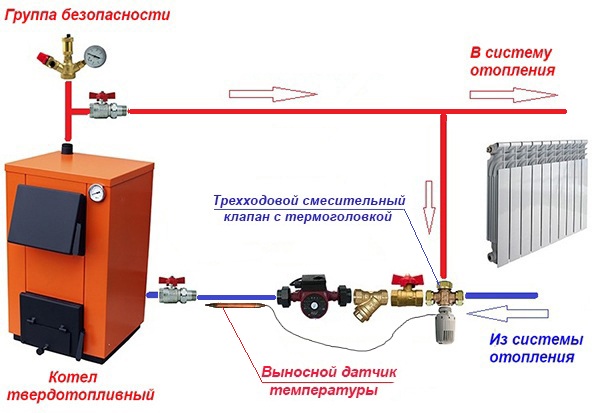

Einbau eines Dreiwege-Mischers in die Heizungsanlage

Auswahl- und Installationstipps

Soll die Temperatur des Heizmediums konstant gehalten werden, genügt ein hydraulisches oder thermostatisches Ventil. Wenn Sie planen, das Temperaturregime zu ändern, lohnt es sich, ein elektrisch oder manuell betätigtes Ventil zu wählen..

Wenn Sie sich für ein manuelles, hydraulisches oder thermostatisches Ventil entschieden haben, denken Sie an die Zukunft. Vielleicht möchten Sie ein Servo mit einem Controller installieren. Wählen Sie daher ein Modell mit der Möglichkeit, das Laufwerk zu ersetzen..

Achten Sie bei der Auswahl besonders auf folgende Punkte:

• Maximaler Arbeitsdruck (er muss den Eigenschaften des Heizsystems entsprechen);
• Maximale Betriebstemperatur (muss höher als die maximale Temperatur des Kühlmittels sein);
• Durchsatz – der Innendurchmesser der Ventildüsen;
• Übereinstimmung von Gewindeverbindungen in Gewindesteigung und -durchmesser;
• Ventilmaterial – Bronze und Messing hält länger als Stahl und Gusseisen.

Achten Sie bei der Installation auf folgende Punkte:

• Vor und nach dem Ventil ist es ratsam, Manometer zu installieren, um den Druck im System und die Belastung des Geräts zu kontrollieren;
• Bei Wasserschlag eine Drosseleinrichtung (Druckwaage) vor dem Ventil installieren;
• Reinigen Sie das Innere des Ventils vor dem Einbau gründlich;
• Das Dreiwegeventil muss mit dem Antrieb nach oben positioniert werden;
• Besteht die Möglichkeit einer Überhitzung des Kühlmittels im System, muss zusätzlich eine Brücke installiert werden (siehe Abb.);
• Installieren Sie einen groben (mechanischen) Filter des Wärmeträgers vor dem Ventil.

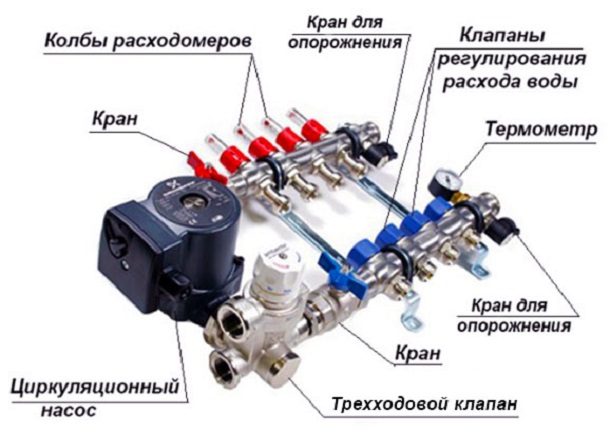

  Einbau eines 3-Wege-Mischers mit Jumper im Heizungssystem

Herstellerbewertung

Natürlich lässt sich nicht eindeutig beantworten, welcher Hersteller die besten Dreiwegeventile herstellt. Jedes Produkt hat seine eigenen Stärken und Schwächen. In dieser Liste sind die Plätze nach dem Preis-/Leistungsverhältnis verteilt.

1. ESBE (Schweden);
2. Danfoss (Dänemark);
3. Watt (Europäische Union);
4. Valtec (Russland-Italien);
5. Caleffi (Italien);
6. Herz (Österreich);
7. Barberi (Italien).

Sitzventil

Dieser Gerätetyp setzt das Vorhandensein einer Scheibe voraus, die für die Überlappung des Abschnitts in der Rohrleitung bei einer Änderung der Bedingungen im Kreislauf verantwortlich ist.

Funktionsmerkmale:

• Die Scheibe passt in den Sitz, der mit einer Dichtung ausgestattet ist.
• Von innen ist das Strukturelement an einer Stange befestigt, die sich entlang der Hülse frei bewegen kann.
• Eine Feder zwischen Teller und Körper sorgt dafür, dass die Scheibe fest gegen den Sitz gedrückt wird.

Um den Wasserfluss in die entgegengesetzte Richtung zu verhindern, wird ein anhebendes oder durchströmtes Scheibenelement installiert.

Kugelhahn

Kugelhähne (Kugelhähne) zeichnen sich durch das Vorhandensein einer Kugel als Betätigungselement aus. Zur Herstellung des Elements wird Gummi oder Aluminium verwendet. Wird die Feder bei einer Änderung der Wasserströmung ausgelöst, überlappt die Kugel den Strömungsbereich und fällt in den Sattel. Unter der oberen Abdeckung bewegt es sich entlang eines geneigten Kanals.

Die Sitz- und Kugelhähne sind für den Einbau in ein Standard-Heizsystem ausgelegt. Bei Rohren mit großem Durchmesser ist jedoch kein ausreichender Schutz gewährleistet..

Absperrklappe

Um den reibungslosen Betrieb des Systems bei Verwendung von Rohren mit größeren Abmessungen zu gewährleisten, wurde eine Absperrklappe entwickelt. Es ist sowohl für den Vorlauf als auch für den Rücklauf montiert..

Der Name dieses Gerätetyps ist auf das Vorhandensein von zwei Federklappen zurückzuführen, die bei Normaldruck im System durch das Kühlmittel leicht geöffnet werden. Im Notfall verhindern die geschlossenen Klappen die Bewegung des Wassers in die entgegengesetzte Richtung.

Eine spezielle Achse ist für die Vermeidung von Fehlzirkulationen verantwortlich, die den Strömungsbereich kreuzt, an dem die Flügel befestigt sind. Es wird angenommen, dass diese Modifikation des Rückschlagventils die zuverlässigste ist. Das Gerät ist für Hochdrucksysteme geeignet.

Heizung mit Vierwegeventil

Installation einer Heizungsanlage mit einem Vierwegeventil:

1. Anschluss der Umwälzpumpe. An der Rücklaufleitung installiert;
2. Installation von Sicherheitsleitungen an den Einlass- und Auslassrohren des Kessels. Ventile und Hähne nicht in Sicherheitsleitungen einbauen, da diese unter hohem Druck stehen;
3. Installation eines Rückschlagventils an der Wasserzuleitung. Das Funktionsprinzip zielt darauf ab, das Heizungssystem vor dem Einfluss von Gegendruck und Siphonablauf zu schützen;

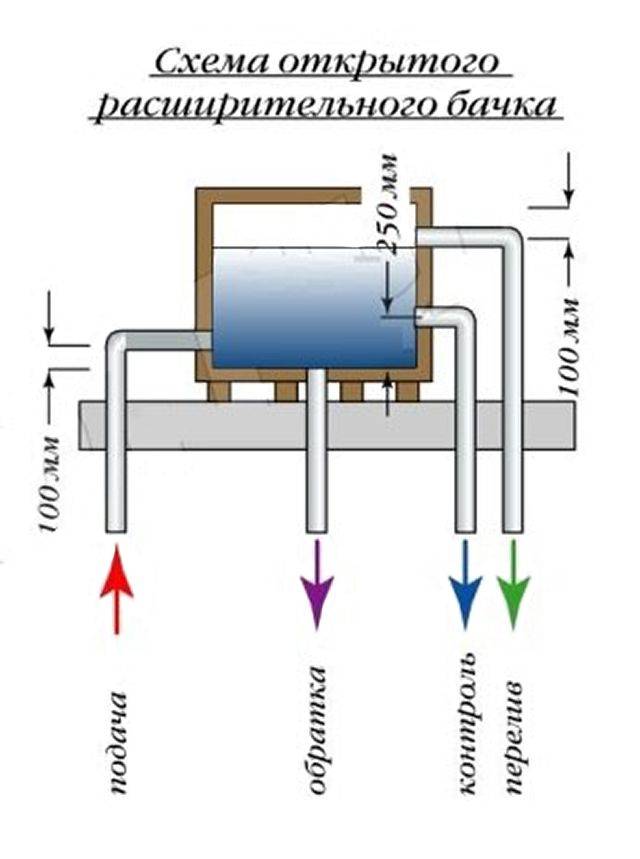

4. Installation des Ausdehnungsgefäßes. Installiert am höchsten Punkt des Systems. Dies ist notwendig, um den Betrieb des Kessels während der Ausdehnung des Wassers nicht zu behindern. Das Ausdehnungsgefäß ist sowohl in horizontaler als auch in vertikaler Position voll funktionsfähig;
5. Einbau eines Sicherheitsventils. Das Thermostatventil wird an der Wasserversorgungsleitung installiert. Es wurde entwickelt, um die Energie zum Heizen gleichmäßig zu verteilen. Dieses Gerät verfügt über einen Doppelsensor. Wenn die Temperatur über 95 ° C steigt, sendet dieser Sensor ein Signal an den Thermostatmischer, wodurch ein Kaltwasserfluss geöffnet wird. Nachdem das System abgekühlt ist, wird ein zweites Signal an den Sensor gesendet, der den Wasserhahn vollständig schließt und die Kaltwasserzufuhr stoppt;

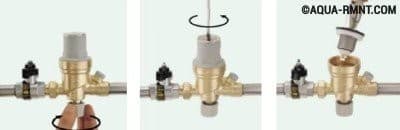

6. Einbau eines Druckminderers. Vor dem Eingang zum Thermostatmischer platziert. Das Funktionsprinzip des Druckminderers besteht darin, Druckverluste während der Wasserversorgung zu minimieren.

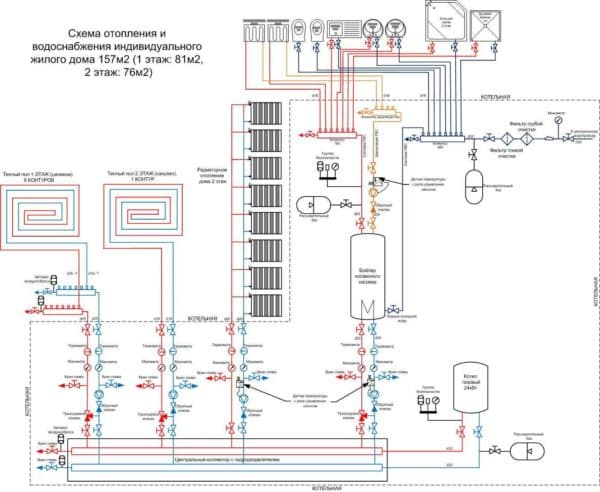

   Das Anschlussschema einer Heizungsanlage mit Vierwegemischer besteht aus folgenden Elementen:

7. Kessel;
8. Vierwege-Thermostatmischer;
9. Sicherheitsventil;
10. Reduzierventil;
11. Filter;
12. Kugelhahn;
13. Pumpe;
14. Heizbatterien.

Die installierte Heizungsanlage muss mit Wasser gespült werden. Dies ist notwendig, damit verschiedene mechanische Partikel daraus entfernt werden. Danach muss der Kesselbetrieb bei 2 bar Druck und ausgeschaltetem Ausdehnungsgefäß überprüft werden.

Es ist zu beachten, dass zwischen dem Beginn des Vollbetriebs des Kessels und seiner Überprüfung unter hydraulischem Druck eine kurze Zeit vergehen muss. Die Zeitbegrenzung ist darauf zurückzuführen, dass es bei langem Wassermangel im Heizsystem korrodiert

Diagramme – wie Rückschlagventile verwendet werden

In Heizungs- und Wasserversorgungssystemen werden Rückschlagventile in parallelen Zweigen eingebaut, in denen ein Flüssigkeitsrückfluss möglich ist, wenn der Modus in benachbarte wechselt.

Das einfachste Beispiel: viele Kreisläufe mit Pumpen aus einem Rohr. Wenn eine Pumpe eingeschaltet wird, ändert sich der Druck in den benachbarten. – Wenn ein Rückfluss der Flüssigkeit unerwünscht ist, wird dort ein Rückschlagventil installiert..

Die typischsten am häufigsten verwendeten Rückschlagventilkreise.

• Anschluss eines Reservekessels, der sich ohne menschliches Eingreifen automatisch einschaltet. Ein typisches Schema für die Kombination eines Festbrennstoffkessels und eines Elektrokessels. Das Rückschlagventil verhindert, dass während des Betriebs Flüssigkeit durch den Parallelkessel fließt. Es sollten Ventile mit minimalem Widerstand gegen die Flüssigkeitsbewegung vorhanden sein, aber möglicherweise mit einer großen Kraft zum Öffnen..

• Eine andere typische Option ist die Installation einer Festbrennstoffkesselpumpe unter Beibehaltung der Schwerkraft. Ein Rückschlagventil mit großem Durchmesser im Fallrohr verhindert einen Kurzschluss der Düse beim (automatischen) Einschalten der Pumpe. Hier bietet sich ein leicht zu öffnendes Ventil zur Sicherstellung der Schwerkraft an und ein großer Durchmesser gleicht seinen lokalen Widerstand aus..

• Anschluss der Nachspeisung eines beliebigen Heizungssystems von der Wasserversorgung. Im Prinzip ist hier ein Rückschlagventil nicht so notwendig … es wird eingebaut, falls beim Befüllen der Anlage plötzlich der Druck in der Wasserversorgung verschwindet. Ohne dies rechtzeitig zu bemerken, können Sie das gesamte Kühlmittel wieder in die Wasserversorgung abgeben …
• Das Rückschlagventil wird immer in die Wasserversorgung der Pumpe eingebaut und verhindert, dass die Rohrleitung durch die Schwerkraft in die Quelle zurückfließt.

So installieren Sie ein Rückschlagventil für eine Pumpe

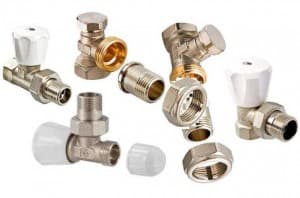

Arten von Regelventilen und ihre Parameter

Zu den Arten von speziellen Absperrventilen zur Steuerung der Wärmezufuhr zum Heizkörper gehören:

• Regler in Form von Ventilmechanismen mit Thermoköpfen, die eine feste Temperatur einstellen;
• Kugelhähne;
• spezielle handbetätigte Strangregulierventile, die in Privathäusern installiert sind – mit ihrer Hilfe ist es möglich, das Innere des Hauses gleichmäßig zu beheizen;
• Entlüftungsventile – manuelle Mayevsky-Mechanismen und fortschrittlichere automatische Belüftungsöffnungen.

Die Liste wird durch Probenventilregler zum Spülen von Batterien und zum Ablassen von Wasser ergänzt. Zur gleichen Klasse gehört auch ein Rückschlagventil, das in Netzen mit Zwangsumlauf die Bewegung des Kühlmittels in die entgegengesetzte Richtung verhindert.

Zu den Indikatoren, die den Betrieb jeder Art von Absperrventilen charakterisieren, gehören:

• Standardgrößen von Geräten, mit denen sie an bestimmte Heizkörpertypen angepasst werden;
• Druck wird in den Betriebsarten gehalten;
• Begrenzungstemperatur des Trägers;
• Produktdurchsatz.

Für die richtige Auswahl des Absperrventils müssen alle Parameter insgesamt berücksichtigt werden..

So wählen Sie ein Dreiwegeventil für ein privates Hausheizungssystem

Jetzt wissen Sie, für welche Fälle bestimmte Ventiltypen verwendet werden. Dies ist jedoch nicht das einzige Auswahlkriterium, denn die Ventile verfügen über mehrere Methoden der Temperaturregelung und unterschiedliche Durchflussmengen. Und das Herstellungsmaterial kann abweichen. Lassen Sie uns das genauer behandeln..

Auswahlkriterien

Die Anzahl und Parameter der erforderlichen Ventile für ein bestimmtes CO werden in der Berechnungs- und Konstruktionsphase ausgewählt. Die wichtigsten Kriterien, die die Auswahl dieser Elemente beeinflussen, sind:

• Art, Schema und Konfiguration von CO.
• Temperaturbedingung (nominal und maximal).
• Systemdruck (Betrieb und Maximum).
• Rohrquerschnitt und Gewindetyp.
• Kühlmitteltyp (Wasser, Solen, Frostschutzmittel).

Der Betrieb dieser Geräte stabilisiert CO, macht es effizient und sicher. Jeder, der sich mit der Selbstinstallation einer Heizungsanlage in einem Haus beschäftigt, muss den Zweck und das Funktionsprinzip kennen. Alle Ventile lassen sich je nach Verwendungszweck in drei Kategorien einteilen: Sicherheits-, Steuer- und Regelgruppe.

Jeder weiß, dass CO eine erhöhte Gefahrenquelle darstellt, da das Kühlmittel im System unter Druck steht. Und je höher die Temperatur, desto höher der Druck (in geschlossenem CO). Betrachten Sie als nächstes die Geräte, die für die Sicherheit des CO . verantwortlich sind

Trenn- und Mischgeräte

Optisch gleicht das Dreiwegeventil einem T-Stück, erfüllt aber ganz andere Funktionen. Eine solche mit einem Thermostat ausgestattete Einheit gehört zu den Absperrventilen und ist eines ihrer Hauptelemente..

Es gibt zwei Arten dieser Geräte: Trennen und Mischen.

Die erste wird verwendet, wenn das Kühlmittel gleichzeitig in mehrere Richtungen zugeführt werden muss. Tatsächlich handelt es sich bei dem Gerät um einen Mischer, der mit einer eingestellten Temperatur einen stabilen Durchfluss bildet. Sie montieren es in einem Netzwerk, durch das erwärmte Luft zugeführt wird, und in Wasserversorgungssystemen.

Das Dreiwegeventil wird sowohl als Mischer als auch als Luft- oder Warmwasserverteiler eingesetzt

Produkte der zweiten Art werden verwendet, um Strömungen und deren Thermoregulation zu kombinieren. Es gibt zwei Öffnungen für einströmende Strömungen mit unterschiedlichen Temperaturen und eine für deren Austritt. Sie werden bei der Verlegung von Fußbodenheizungen verwendet, um eine Überhitzung der Oberfläche zu verhindern..

Das Dreiwegeventil und der Temperaturregler sind separat erhältlich. Für autonome Heizsysteme wird es immer noch als rationellere und effektivere Lösung angesehen, eine Struktur mit einem Thermostat zu kaufen.

Aufbau von Dreiwegeventilen

Konstruktionsbedingt sind die Ventile in Sattel- und Drehventile unterteilt. Das Funktionsprinzip des ersteren basiert auf der rhythmischen Bewegung des Stiels vertikal – dem Einstellschema “Stiel-Sattel”. Dieser Typ bezieht sich auf Mischventile. Wird oft von einem elektromechanischen Antrieb gesteuert.

Das Schlüsselelement der Pivot-Struktur ist der rotierende Sektor. Bei der Bewegung wirkt die Stange auf den Kugelhahn und unterbricht die Zufuhr des Kühlmittels ganz oder teilweise. Dieses Anpassungsschema wird “Kugelpfanne” genannt..

Diese Geräte sind sehr langlebig. Sie sind an große Temperaturschwankungen angepasst und werden als Absperrventile klassifiziert. In Privathäusern, wo Wasser in relativ geringen Mengen verbraucht wird, können sie auch als Wasserhähne fungieren..

Eine Besonderheit des Mischventils ist das Vorhandensein eines Auslasses und zweier Einlässe. Es wurde entwickelt, um die Temperatur des Arbeitsmediums durch die Kombination von Hoch- und Niedertemperaturströmen zu steuern. Bei ordnungsgemäßer Installation kann und wird das Produkt Streams trennen.

Hier ist die Funktionsweise eines Dreiwegeventils vom Sattelmisch- und Trenntyp schematisch dargestellt

Ein Dreiwegeventil vom Trenntyp wird verwendet, wenn ein heißes Kühlmittel in mehrere Richtungen zugeführt werden muss..

Alle Modelle solcher Krane unterscheiden sich in einigen Punkten:

• Verschlussmechanik – es kann entweder eine Spannung oder eine Stopfbuchse sein;
• stummelform – es gibt L-, T-, S-förmig;
• die Art des Verschlusses – es gibt einen zylindrischen, kugelförmigen, konischen;
• Anschluss an den Stromkreis – mit einer Kupplung, einem Flansch, durch Schweißen usw.;
• Kontrollmethode – automatisch, halbautomatisch, manuell.

Das Mischgerät ist mit einer zentral angeordneten Spindel ausgestattet, in der sich nur ein Kugelhahn befindet. Es schließt den Verschluss des Einlasses zum richtigen Zeitpunkt.

Bei Geräten des Trenntyps ist die Spindel mit zwei Ventilen ausgestattet, die in den Auslassdüsen montiert sind.

Es funktioniert nach einem etwas anderen Schema. Die Arbeit eines Dreiwegeventils wird nach einer detaillierten Analyse seiner Konstruktion klarer.

Das Dreiwegeventil besteht aus: Gehäuse (1), Ventileinsatz (2), Ventilkegel (3), polierter Ventilschaft (4), Ventilsitz (5), Entlastungskammer (6), Stopfbuchse (7)

Der Körper dieser Art von Produkt ist gegossen. Er besteht aus Messing oder Bronze mit einer Chrom-Nickel-Verzinkung. Es erfüllt sowohl schützende als auch dekorative Funktionen. Für den Anschluss an die Rohrleitung gibt es Gewindeabzweige – nur drei Stück. Die Art der Verschraubung ist abhängig vom gewählten Modell.

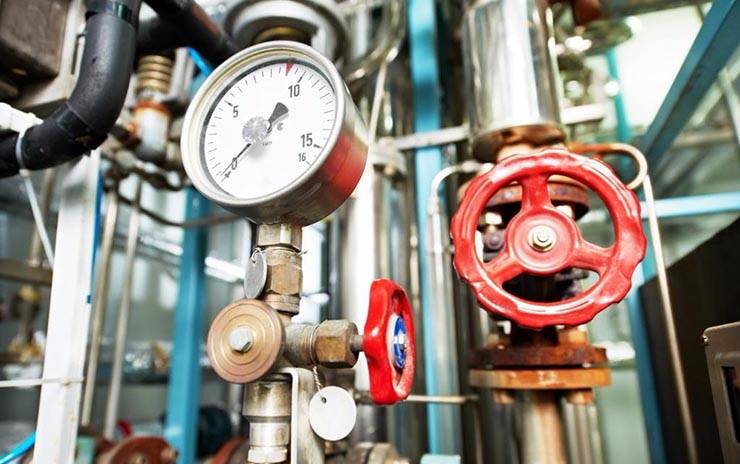

Optimale Druckparameter im Heizsystem für einen stabilen Ventilbetrieb sind 10 kg / cm². Wird dieser Wert überschritten, können Probleme auftreten..

Es gibt auch Temperaturgrenzen – 95º für Kessel, 110º für Sonnenkollektoren. Die zulässige Temperaturregelung des Kühlmittels für verschiedene Modelle liegt im Bereich von 20-60 °. Produktivität reicht von 1,6-2,5 m3 / h.

Hubhöhe des Rollladens

Bei Sicherheitsventilen mit geringem Hub ragt der Kegel um höchstens 0,05 des Sitzdurchmessers. Der Öffnungsmechanismus in solchen Geräten ist proportional.

Es zeichnet sich durch geringe Bandbreite und das primitivste Design aus. Auf Behältern mit flüssigem Medium wird eine Low-Lift-Ausrüstung eingesetzt.

Vollhubgeräte sind mit einem zweistufigen Öffnungsmechanismus ausgestattet. Sie dienen dazu, nicht nur Behälter mit Flüssigkeiten auszurüsten, sondern auch Anlagen, in denen kompressible Medien zirkulieren (Druckluft, Dampf, Gas)

Bei Vollhubgeräten ist der Bolzenhub höher. Dadurch ist ihr Durchsatz deutlich besser als bei der Vorgängerversion, sodass sie größere Mengen überschüssigen Kühlmittels abführen können..

Nach Reaktionsgeschwindigkeit

Die Abdeckplatte der Proportional-Überströmventile öffnet sich allmählich. In der Regel ist die Öffnungsweite proportional zur Druckerhöhung, die auf die Innenfläche ausgeübt wird. Gleichzeitig mit dem Anheben des Mechanismus erhöhen sich die Mengen des abgegebenen Kühlmittels sanft.

Die Gestaltung der Geräte schränkt die Einsatzmöglichkeiten in einem kompressiblen Medium nicht ein, dennoch setzen sie sich in Systemen mit Wasser und anderen Flüssigkeiten durch..

Zu den Vorteilen von Sicherheitsventilen mit proportionaler Ansprechgeschwindigkeit gehören niedrige Kosten, einfache Konstruktion, keine Eigenoszillation, Chargenöffnung auf dem Niveau der Werte, die zur Einhaltung bestimmter Betriebsparameter erforderlich sind.

Ein Merkmal von Auf-Zu-Ventilen ist der sofortige Betrieb mit vollständiger Öffnung nach Erreichen der Grenzdruckmarken im System, bei denen die Sicherheitsklappe öffnet.

Experten empfehlen, diese Geräte in komprimierbaren Medien zu verwenden. Zu ihren Hauptnachteilen gehört das Vorhandensein charakteristischer Eigenschwingungen des Verschlusses..

Beim Einbau eines Zweistellungsventils in eine Heizungsanlage mit flüssigem Wärmeträger ist zu beachten, dass bei einem plötzlichen Öffnen des Verschlusses eine große Wassermenge austritt..

Dadurch fällt der Druck zu schnell ab. Das Ventil schließt sofort und verursacht einen Wasserschlag. Proportionale Geräte verursachen keine solchen Risiken..

Merkmale von Dreiwege-Notventilen

Unabhängig davon lohnt es sich, über ein den Verbrauchern nicht so bekanntes Gerät zu sprechen – ein Dreiwegeventil mit manuellem oder elektrischem Schalter. Es wird in Heizungsanlagen mit Niedertemperaturkreisen verwendet.

Die Sicherungsstruktur ist mit drei Löchern ausgestattet, von denen eines ein Einlass und zwei ein Auslass sind. Die Medienströme werden durch eine Klappe in Form einer Kugel oder einer Spindel gesteuert. Bewegte Flüssigkeit wird durch Rotationen umverteilt.

Dreifachsicherungen eignen sich für Brennwertkessel und für den Fall, dass mehrere unterschiedliche Systeme an einem Heizgerät arbeiten

Stellen Sie sich eine Situation vor: In einem Haus wird ein Heizsystem mit einem System aus konventionellen Heizkörpern und Fußbodenheizung implementiert. Die technischen Voraussetzungen für das Funktionieren der zweiten Option sehen nicht zu hohe Kühlmitteltemperaturen vor.

Der Boiler erhitzt Wasser mit der gleichen Temperatur für alle Systeme. Unter solchen Bedingungen besteht Bedarf an einer Umverteilungsvorrichtung, bei deren Aufgaben das Dreiwegeventil hervorragende Arbeit leistet..

Er ist für folgende Funktionen verantwortlich:

• Abgrenzung von Bereichen;
• Verteilung der Flussdichte nach Zonen;
• Erleichterung des Mischens des Kühlmittels aus den Hauptzweigen des Vorlaufs / Rücklaufs, um kälteres Wasser in die Fußbodenheizungsleitung als zu den Heizkörpern zu leiten.

Um die Temperatur des Mediums nicht ständig selbst zu regeln, müssen Sie auf Ventilmodelle mit Servoantrieb achten.

Dieses Gerät wird von einem Sensor gespeist, der im Niedertemperaturkreislauf installiert ist. Bei Änderung der Temperaturmarken wird ein Sperrmechanismus ausgelöst, der die Flüssigkeitszufuhr vom Rücklauf öffnet oder schließt.

Tipps zur Auswahl des richtigen Modells

Bevor Sie sich mit bestimmten Sicherheitseinrichtungen beschäftigen, sollten Sie sich unbedingt mit den technischen Eigenschaften der Kesselanlage vertraut machen..

Die Funktion des Sicherheitsventils schlägt sich bei Minustemperaturen negativ nieder. Ein ausreichend wichtiges Merkmal für das Gerät ist daher das Vorhandensein eines Frostschutzes.

Versäumen Sie nicht, die Anweisungen des Herstellers zu lesen, die alle Grenzwerte angeben..

Bei der Auswahl eines Gerätes zum Heizen spielen mehrere Kriterien eine entscheidende Rolle:

1. Kesselleistung.
2. Maximal zulässiger Druck des Mediums für die Heizleistung des Heizgerätes.
3. Durchmesser des Sicherheitsventils.

Es sollte überprüft werden, ob der Druckregler im Gerät einen Bereich hat, in dem die Parameter eines bestimmten Kessels enthalten sind. Der Ansprechdruck sollte 25-30% höher sein als die Betriebsanzeige, die für einen stabilen Systembetrieb erforderlich ist.

Je höher der Betriebsdruck, desto weniger Zeit sollte das Gerät zum Betrieb benötigen. Der Abstand zwischen dem Druck zu Beginn der Bewegung und bei vollständiger Öffnung des Verschlusses sollte bei einem Nennwert von weniger als 2,5 atm 15 %, bei höheren Parametern 10 % betragen

Der Durchmesser des Sicherheitsventils darf nicht kleiner sein als der Einlassanschluss. Andernfalls kann die Sicherung aufgrund des konstanten hydraulischen Widerstands die unmittelbaren Aufgaben nicht vollständig ausführen..

Das optimale Material für die Herstellung von Geräten ist Messing. Es hat einen niedrigen Wärmeausdehnungskoeffizienten, der die Zerstörung des Körpers durch starke Druckeinwirkung ausschließt.

Die Steuereinheit besteht aus hitzebeständigen Kunststoffen, die auch bei Kontakt mit einer kochenden Flüssigkeit die erforderliche Steifigkeit behalten.

Temperaturkontrollmethode

Beginnen wir mit manuellen Anpassungen. Hier ist der Stiel mit einem Ventil oder einem Griff verbunden, darunter befinden sich Markierungen, mit deren Hilfe die Temperatur reguliert wird. Dies ist der einfachste und billigste Weg, daher halten ihn einige Leute für zuverlässiger. Aber ich glaube, dass alles vom Unternehmen abhängt: Wenn das Ventil von hoher Qualität ist, funktioniert es mit automatischer Einstellung nicht weniger als mit manueller Einstellung.

Vorteile	Nachteile
Niedriger Preis im Vergleich zu anderen Ventiltypen	Sie müssen auf alle Veränderungen der Umgebungsbedingungen selbstständig reagieren
Funktioniert ohne Stromanschluss	Der Heizkreis erwärmt sich nicht gleichmäßig

Thermostat.

Wenn ein Thermostat in die Struktur eingebaut ist, wird ein solches Ventil als Thermostat bezeichnet. Es wird normalerweise nur einmal konfiguriert. Dann wählt er selbst die Position des Stiels anhand von Temperaturschwankungen. Verantwortlich dafür ist eine hitzeempfindliche Flüssigkeit oder ein Gas: Bei steigender Temperatur dehnen sie sich aus und beginnen den Stiel zu bewegen. Diese Ventile sind elektronisch und mechanisch. Ein Dreiwegeventil mit Thermostat ist viel bequemer als ein manuelles, da es automatisch arbeitet, kostet aber auch mehr.

Vorteile	Nachteile
Automatische Temperaturkontrolle	Hoher Preis im Vergleich zu Handventilen
Gleichmäßige Erwärmung des Heizkreises
Mechanische Modelle laufen ohne Strom

Servoantrieb.

Am genauesten sind Dreiwegeventile mit elektrischem Antrieb. Sie haben einen eingebauten Thermostat, aber sie werden von einer elektronischen Einheit gesteuert, die auf einem Servoantrieb arbeitet. Wenn sich die Temperatur ändert, sendet der Thermostat ein Signal an den Regler. Und er steuert schon den Antrieb, hebt oder senkt den Vorbau.

Vorteile	Nachteile
Erfordert keine menschliche Beteiligung an der Temperaturkontrolle	Hoher Preis
Höchste Präzision aller Dreiwegeventile	Abhängigkeit vom Strom
Höchste Qualität und gleichmäßige Heizwärme	Höherer Energieverbrauch im Vergleich zu elektronischen Thermostatventilen

Ich denke, es ist besser, sich für die mittlere Option zu entscheiden. Die manuelle Einstellung ist unbequem und das motorisierte Ventil ist teuer. Und eine solche Genauigkeit ist in einer häuslichen Umgebung selten erforderlich..

Temperaturbereich und Arbeitsdruck

Bei der Auswahl eines Dreiwegeventils sollte auch der Temperatureinstellbereich berücksichtigt werden. Beispielsweise wird ein Thermomischer für eine Fußbodenheizung in der Regel auf 30-40 °C eingestellt. Obwohl dieser Bereich für die Warmwasserbereitung am komfortabelsten ist. Der maximale Druck, dem das Ventil standhalten kann, ist ebenfalls unterschiedlich. Einige Modelle halten bis zu 16 bar aus. Obwohl normalerweise unter häuslichen Bedingungen mehr als 6 bar nicht erforderlich sind. Im Allgemeinen werden die Arbeitsdruckwerte für diese Geräte durch GOST 26349-84 geregelt.

Anwendungen

Das Dreiwegeventil, dessen Funktionsprinzip oben diskutiert wurde, hat ein ziemlich breites Anwendungsspektrum. So sind solche Varianten wie ein elektromagnetisches Gerät oder ein Gerät mit einem Thermokopf häufig auf modernen Autobahnen zu finden, wo es erforderlich ist, die Proportionen beim Mischen zweier getrennter Flüssigkeitsströme anzupassen, ohne jedoch die Leistung oder das Volumen zu reduzieren..

Was den Hausgebrauch betrifft, ist hier ein thermostatisches Mischgerät am beliebtesten, mit dem Sie, wie oben erwähnt, die Temperatur des Arbeitsmediums regulieren können. Diese Flüssigkeit kann sowohl der Fußbodenheizungsleitung als auch Heizkörpern zugeführt werden. Und wenn das Ventil auch über eine automatische Steuerung verfügt, kann die Temperatur in der Wohnung problemlos geregelt werden.!

Beachten Sie! Der Einsatz eines Dreiwegeventils in einer Heizungsanlage zum Ausgleich von Temperaturverlusten ist nicht nur in Bezug auf Komfort, sondern auch in Bezug auf Kosteneinsparungen äußerst vorteilhaft.

Tatsache ist, dass Sie durch die Regulierung der Temperatur der Flüssigkeit beim “Rücklauf” der Heizung den Kraftstoffverbrauch erheblich reduzieren können, was sich positiv auf die Effizienz des Systems selbst auswirkt. In manchen Systemen ist lediglich ein Ventil erforderlich. Beispielsweise verhindert diese Vorrichtung bei einem System “Warmboden” eine Überhitzung des Bodenbelags über ein vorgegebenes Behaglichkeitsniveau hinaus und entlastet so die Benutzer von unangenehmen Empfindungen..

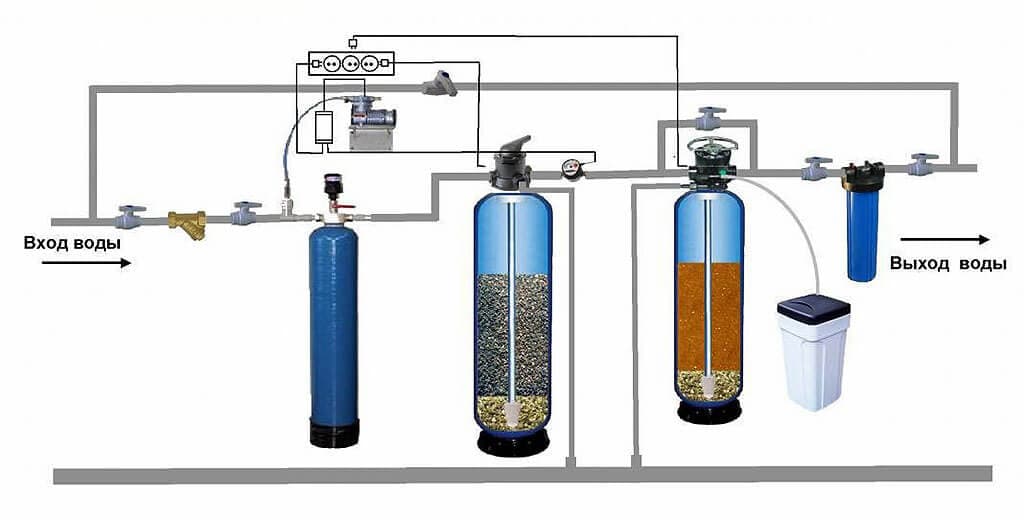

Auch in Wasserversorgungsanlagen werden derartige Regeleinrichtungen eingesetzt, um einen permanenten Durchfluss mit der erforderlichen Temperatur zu erhalten. Das einfachste Beispiel ist ein gewöhnlicher Mischer, in dem Sie Wasser heißer / kühler machen können, indem Sie einen Kaltwasserhahn öffnen / schließen..

Kesselsicherheitsventil

Zuvor haben wir die Auswahl und den Anschluss eines Sicherheitsventils für einen Kessel beschrieben, über seine Anwendungsbereiche und den inneren Aufbau gesprochen. Zusätzlich zu diesem Artikel empfehlen wir Ihnen zu lesen: Alle Details finden Sie hier

Sonstiges

Vergessen Sie natürlich nicht, dass Dreiwegeventile unterschiedliche Durchmesser der Verbindungsrohre haben. Die gängigsten Hausgrößen sind 1 und ¾ Zoll. Das Gewinde kann innen oder außen sein.

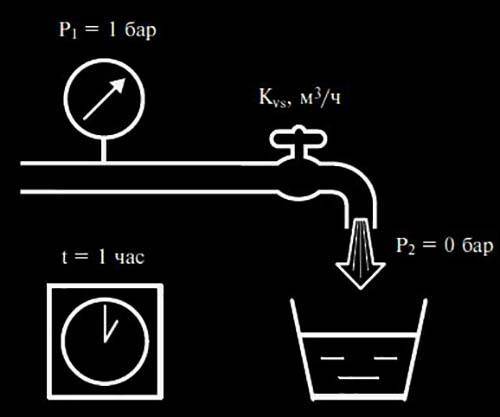

Die Literzahl, die pro Stunde durch das Ventil fließt, hängt von den Durchsatzanzeigen ab. Es sollte so gewählt werden, dass das Ventil einen Koeffizienten hat, der etwas höher ist als das berechnete Ergebnis. Fließen beispielsweise 2 m³ pro Stunde durch die Anlage, sollte ein Ventil mit einer Leistung von 2,5 m³ pro Stunde gewählt werden..

Die Kapazität variiert jedoch je nachdem, ob das Ventil vollständig oder leicht geöffnet ist. Das Verhältnis dieser Indikatoren wird als Dynamikbereich der Regulierung bezeichnet. Je höher das Verhältnis, desto besser wird der Durchsatz aufrechterhalten. Das beste Verhältnis gilt als 100:1, ist aber recht selten. Die gängigsten Indikatoren sind 50: 1 oder 30: 1, Ventile mit solchen Indikatoren können sicher genommen werden.

Wo ein 3-Wege-Ventil installiert wird und wann es nicht benötigt wird

Bevor Sie sich für ein Dreiwegeventil entscheiden, sollten Sie sich vergewissern, dass es wirklich benötigt wird. Tatsächlich gibt es im Internet und im wirklichen Leben genug Berater, die den Kern des Problems schlecht verstehen. Lassen Sie uns also die Situationen auflisten, in denen dieses Ventil wirklich benötigt wird:

1. Zum Schutz des Festbrennstoffkessels vor der Zufuhr von kaltem Kühlmittel und Kondensation an den Innenwänden des Ofens.
2. Um die Temperatur des Wassers in den Heizkreisen zu regulieren.
3. Um die Erwärmung des Kühlmittels in den Fußbodenheizkreisen zu begrenzen.

Es wurde viel über Kondensat gesprochen, das die Bildung von klebrigen Ablagerungen an den Wänden der TT-Kesselkammer, einschließlich unserer Ressource, provoziert. Es tritt während des Heizvorgangs auf, wenn die Temperatur im Ofen bereits hoch ist und kaltes Wasser aus dem Heizsystem kommt. Um dies zu vermeiden, werden Vor- und Rücklauf durch einen Bypass verbunden, in dem ein 3-Wege-Ventil eingebaut ist. Es zwingt das Kühlmittel aus dem Kesseltank, in einem kleinen Kreis zu fließen, und erst wenn es auf 50-60 ° C erhitzt wird, beginnt es, Wasser aus dem System zu mischen.

Ein Kreislauf mit Bypass und Mischer schützt den TT-Kessel vor Kondensation und Temperaturschock

Wichtiger Hinweis. Das Ventil dient als Sicherheitselement für den gusseisernen Wärmetauscher, falls einer in Ihrem Wärmeerzeuger verbaut ist. Stellen Sie sich vor, dass der Strom im Haus für 1-2 Stunden abgeschaltet ist, währenddessen das Heizkörpernetz Zeit zum Abkühlen hat. Ohne Mischer fließt bei Wiederaufnahme der Stromversorgung plötzlich kaltes Wasser in einen vorgeheizten Boiler. Bei einem solchen Fall erleidet Gusseisen einen Temperaturschock und kann reißen..

System mit mehreren Heizkreisen in unterschiedlichen Betriebsarten

Eine Temperaturregelung in Heizkreisen mit Mischgarnitur ist in folgenden Fällen erforderlich:

• in komplexen Heizungssystemen, wenn mehrere Leitungen mit unterschiedlichen Temperaturbedingungen an einen gemeinsamen Kamm angeschlossen werden müssen, beispielsweise ein Heizkörpernetz, eine Fußbodenheizung und ein indirekter Heizkessel;
• beim Anschluss derselben Verbraucher an einen Pufferspeicher – einen Wärmespeicher;
• bei der Zufuhr von erwärmtem Wasser zum Wärmetauscher eines Lüftungsgeräts, das zur Lufterwärmung eines Landhauses verwendet wird.

Das Ventil im Heizkreis regelt nicht nur die Vorlauftemperatur, sondern ermöglicht dem Kessel auch das Aufheizen des Wärmespeichers

Da ein Wärmeträger mit einer Temperatur von nicht mehr als 50 ° C an die Heizkreise der Fußbodenheizung gesendet wird und 85 ° C aus dem Kessel kommen können, sollte dies begrenzt werden. Normalerweise (aber nicht immer!) wird das Problem durch die Installation einer Mischeinheit mit einem 3-Wege-Ventil am Verteiler gelöst. Letztere mischt das Kaltwasser aus den Bodenkreisläufen mit dem „externen“ Wärmeträger aus dem Kessel.

Das Schema der Zubereitung von Wasser mit der erforderlichen Temperatur für die Einspeisung in die Schleifen der Fußbodenheizung

Lassen Sie uns nun die Situationen bezeichnen, in denen der Kauf und die Installation eines Mischers (oder Abscheiders) nicht erforderlich sind:

1. Wenn die Länge jeder Schleife des Fußbodenheizungswassers 50-60 m nicht überschreitet, was durchaus möglich ist, erfolgt die Regelung ohne Mischeinheit. Stattdessen werden am Rücklaufverteiler RTL-Köpfe angebracht, die den Durchfluss durch die Kühlmittelmenge begrenzen.
2. Wenn 2-3 Heizeinheiten abwechselnd zum Heizen eines Privathauses betrieben werden und eine konstante Temperatur im Netz von nicht weniger als 40 ° C aufrechterhalten wird, muss kein Dreiwegeventil für einen Festbrennstoffkessel installiert werden.
3. In Heizungsanlagen mit natürlichem Wasserkreislauf. Der Grund ist der Druckabfall am Ventil, der die Bewegung des Kühlmittels behindert. Gleiches gilt für schwerkraftbetriebene Wärmespeicher..

Notiz. In Freifallsystemen werden Rohre mit vergrößertem Durchmesser DN40 – DN50 verwendet. Dies bedeutet, dass sie keinen gewöhnlichen Muffenmischer, sondern ein sperriges Flanschventil zu einem vernünftigen Preis kaufen müssen. Eine solche Entscheidung kann nicht als vernünftig bezeichnet werden.

Wenn Sie sich dafür interessieren, warum es besser ist, RTL-Köpfe zu wählen und wie sie Fußbodenheizkreise steuern, sehen Sie sich ein Video von einem erfahrenen Handwerker und unserem Experten Vladimir Sukhorukov an:

Installations- und Einrichtungsregeln

Nachdem Sie die Selbstinstallation eines Sicherheitsventils für die Heizung geplant haben, sollten Sie im Voraus einen Satz Werkzeuge vorbereiten. Bei der Arbeit können Sie nicht auf verstellbare Schraubenschlüssel und Schraubenschlüssel, einen Kreuzschlitzschraubendreher, eine Zange, ein Maßband, ein Silikondichtmittel verzichten.

Bevor Sie mit der Arbeit beginnen, müssen Sie einen geeigneten Ort für die Installation bestimmen. Es wird empfohlen, das Sicherheitsventil an der Zuleitung in der Nähe des Kesselaustritts zu montieren. Der optimale Abstand zwischen den Elementen beträgt 200-300 mm.

Alle kompakten Haushaltssicherungen sind mit Gewinde versehen. Um eine vollständige Dichtheit beim Einschrauben zu erreichen, ist es notwendig, das Rohr mit Tow oder Silikon abzudichten. Es ist unerwünscht, FUM-Band zu verwenden, da es kritisch hohen Temperaturen nicht immer standhält.

In der behördlichen Dokumentation, die jedem Gerät beiliegt, wird der Installationsprozess normalerweise Schritt für Schritt geplant..

Einige wichtige Installationsregeln sind für alle Ventiltypen gleich:

• wenn die Sicherung nicht als Teil einer Sicherheitsgruppe montiert ist, wird ein Manometer daneben platziert;
• bei Federventilen muss die Federachse eine streng vertikale Position haben und sich unter dem Gehäuse des Geräts befinden.
• bei Hebel-Ladegeräten wird der Hebel horizontal platziert;
• im Abschnitt der Rohrleitung zwischen der Heizungsanlage und der Sicherung dürfen keine Rückschlagventile, Hähne, Absperrschieber und keine Umwälzpumpe installiert werden.
• um eine Beschädigung des Gehäuses beim Drehen des Ventils zu vermeiden, muss mit einem Schlüssel von der Seite ausgewählt werden, an der das Verschrauben ausgeführt wird;
• an den Ventilauslass ist eine Ablaufleitung angeschlossen, die das Kühlmittel in das Kanalnetz führt oder eine Rücklaufleitung;
• das Abflussrohr ist nicht direkt mit dem Abwasser verbunden, sondern mit einem Trichter oder einer Grube;
• in Systemen mit natürlicher Flüssigkeitszirkulation wird das Sicherheitsventil auf den höchsten Punkt eingestellt.

Der Nenndurchmesser des Geräts wird auf der Grundlage von Methoden ausgewählt, die von Gostekhnadzor entwickelt und genehmigt wurden. Bei der Lösung dieses Problems ist es klüger, Hilfe von Fachleuten zu suchen..

Wenn dies nicht möglich ist, können Sie es mit spezialisierten Online-Programmen zur Berechnung versuchen.

Um hydraulische Verluste bei Mitteldruck am Ventilteller zu reduzieren, erfolgt der Einbau von Noteinrichtungen mit Gefälle zur Kesselanlage

Die Ventileinstellung wird durch die Art der Klemmkonstruktion beeinflusst. Die Federvorrichtungen haben eine Kappe. Die Vorspannung der Feder wird durch Drehen eingestellt. Die Justiergenauigkeit dieser Produkte ist hoch: +/- 0,2 atm.

Bei Hebelvorrichtungen erfolgt die Verstellung durch Erhöhung der Masse oder Bewegung der Last..

Nach 7-8 Betätigungen im eingebauten Notgerät verschleißen die Feder und die Platte, wodurch die Dichtheit gebrochen werden kann. In diesem Fall empfiehlt es sich, das Ventil durch ein neues zu ersetzen..

Montageregeln für Beschläge

Normalerweise zeigt der Hersteller am Körper eines Dreiwegeventils die Bewegung des Wasserflusses mit Pfeilen an. Anhand dieser Referenzpunkte können Sie auch den Ventiltyp bestimmen. Der Anschluss an das System erfolgt wie durch die Pfeile angezeigt. Der Einbauort sollte für spätere Anpassungen oder den Austausch im Störungsfall günstig sein. Hierfür eignen sich sowohl Rücklauf als auch Zulauf. Aber lesen Sie die Anleitung sorgfältig durch, da nicht alle Ventile zur Versorgung eingebaut werden können.

Da die meisten Ventile innen aus Keramik bestehen, vertragen sie Schmutzwasser nicht gut. Daher ist es besser, einen Filter vor dem Ventil zu installieren. Andernfalls kann das Gerät verstopfen. In einigen Fällen reicht es aus, es zu reinigen, aber manchmal hilft auch das nicht. Sparen Sie daher nicht an Filtern..

Der elektrische Antrieb sollte nicht unten angebracht werden und auch von mechanischen Thermostatmischern wird von einer ausschließlich vertikalen Installation abgeraten. Aber ich sage aus eigener Erfahrung, dass dies in einigen Fällen möglich ist. Und die Bewertungen einiger Besitzer bestätigen dies..

Anordnung des Dreiwegeventils in der Heizungsanlage

Das einfachste Schema in einem System mit einem Festbrennstoffkessel. Zweck: Schutz vor Kondensation und Überhitzung, Temperaturerhaltung im Heizkreis.

Heizschema mit Elektroboiler und Fußbodenheizung. Hydrokollektoren werden verwendet, um warme Böden in mehrere Kreisläufe zu trennen..

Verwendung in Rohrleitungen mit einem indirekten Heizkessel, mit dem Sie die Warmwasserversorgung mit einem Einkreiskessel organisieren können.

Allgemeine Installationsrichtlinien

Die Hauptsache ist, das Ventil zunächst in die richtige Position zu bringen, geleitet von den Aufforderungen, die durch die Pfeile auf dem Gehäuse angezeigt werden. Zeiger zeigen den Weg des Wasserflusses an.

A steht für Direktfahrt, B steht für Quer- oder Umgehungsrichtung, AB steht für kombinierten Ein- oder Ausgang..

Je nach Richtung gibt es zwei Ventilmodelle:

• symmetrisch oder T-förmig;
• asymmetrisch oder L-förmig.

Bei der Montage entlang der ersten tritt die Flüssigkeit durch die Endlöcher in das Ventil ein. Kommt nach dem Mischen durch die Mitte heraus.

Bei der zweiten Variante tritt am Ende ein warmer Strom und von unten ein kalter Strom ein. Der Austritt nach dem Mischen der Flüssigkeit bei unterschiedlichen Temperaturen erfolgt durch das zweite Ende.

Das auf dem Foto gezeigte Ventilinstallationsdiagramm wird in Heizungssystemen verwendet, die von einem Druckverteiler betrieben werden

Der zweite wichtige Punkt bei der Montage des Mischventils ist, dass es nicht mit nach unten gerichtetem Stellantrieb oder Thermostatkopf positioniert werden darf. Vor Arbeitsbeginn ist eine Vorbereitung notwendig: Wasser wird vor der Einbaustelle abgeschnitten. Überprüfen Sie anschließend die Rohrleitung auf Rückstände, die zum Versagen der Ventildichtung führen können.

Die Hauptsache ist, einen Ort für die Installation zu wählen, damit das Ventil Zugang hat. Eventuell muss es in Zukunft überprüft oder demontiert werden. All dies erfordert freien Speicherplatz..

Mischventileinsatz

Beim Einbau eines Dreiwege-Mischers in ein Fernwärmenetz gibt es mehrere Möglichkeiten. Die Wahl des Schemas hängt von der Art des Anschlusses des Heizsystems ab.

Wenn gemäß den Betriebsbedingungen des Kessels eine Überhitzung des Kühlmittels im Rücklauf zulässig ist, entsteht zwangsläufig ein Überdruck. In diesem Fall wird ein Jumper montiert, der die überschüssige Förderhöhe drosselt. Es wird parallel zum Ventilmix installiert..

Dieser Kreislauf wird verwendet, wenn das Heizsystem an einen Schwerkraftkollektor angeschlossen ist. Es ist wichtig, die richtige Installationsoption basierend auf den Eigenschaften Ihrer Rohrleitung zu wählen.

Das Diagramm auf dem Foto ist ein Garant für eine qualitativ hochwertige Regelung der Systemparameter. Wird das Dreiwegeventil direkt an den Kessel angeschlossen, was bei autarken Heizungsanlagen am häufigsten der Fall ist, ist ein Regelventileinsatz erforderlich..

Wird die Empfehlung zum Einbau einer Ausgleichsvorrichtung nicht beachtet, kann es im AB-Anschluss je nach Stellung der Spindel zu erheblichen Änderungen des Durchflusses des Arbeitsmediums kommen..

Der Anschluss gemäß obigem Schema garantiert nicht, dass das Kühlmittel nicht durch die Quelle zirkuliert. Um dies zu erreichen, ist es notwendig, zusätzlich einen hydraulischen Isolator und eine Umwälzpumpe an seinen Kreislauf anzuschließen..

Das Mischventil ist ebenfalls installiert, um die Ströme zu trennen. Die Notwendigkeit dazu entsteht, wenn es nicht akzeptabel ist, den Quellenkreislauf vollständig zu isolieren, aber eine Umleitung der Flüssigkeit in den Rücklauf möglich ist. Am häufigsten wird diese Option in Gegenwart eines autonomen Heizraums verwendet..

Das Strangregulierventil wird im Abschnitt der Rohrleitung des Dreiwegeventils installiert, das an den mit dem Symbol B gekennzeichneten Anschluss angeschlossen ist. Sein hydraulischer Widerstand muss mit dem des Kessels identisch sein.

Bitte beachten Sie, dass bei einigen Modellen Vibrationen und Geräusche auftreten können. Dies ist auf inkonsistente Strömungsrichtungen in der Rohrleitung und dem Mischartikel zurückzuführen. Dadurch kann der Druck über dem Ventil unter den zulässigen . sinken.

Bandbreitenberechnung

Es wird nicht funktionieren, einfach ein Dreiwegeventil entsprechend dem Durchmesser des Abzweigrohrs des Heizgeräts oder der Versorgungsleitung zu wählen. Tatsache ist, dass das Element bei der automatischen Regelung einen variablen hydraulischen Widerstand erzeugt, der von der Umwälzpumpe überwunden werden muss, um den erforderlichen Durchfluss des Kühlmittels zu gewährleisten. Das Ventil wird rechnerisch so gewählt, dass es an verschiedenen Positionen der Spindel die erforderliche Wassermenge durchlässt.

Das wichtigste Konstruktionsmerkmal eines 3-Wege-Ventils ist die Nennkapazität, die mit dem Buchstaben Kvs bezeichnet und in m³ / h ausgedrückt wird. Dieser im Produktpass angegebene Wert spiegelt die Menge an kaltem Kühlmittel wider, die in 1 Stunde durch ein vollständig geöffnetes Ventil strömt. In diesem Fall beträgt der Druckabfall im Abschnitt vor und nach dem Regler 1 bar.

Beispiel. Wenn eine solche Wassermenge eine Stunde lang durch ein Dreiwegeventil mit Kvs = 1,6 m³ / h geleitet wird, beträgt der Druckabfall (hydraulischer Widerstand) 1 bar oder 10 m Wassersäule. Dies ist zu viel für das Heizsystem eines Privathauses, daher wird in den Berechnungen ein echter Druckabfall berücksichtigt – 0,15-0,2 Bar (1,5-2 mWC).

Um ein Regelventil für den Durchsatz auszuwählen, müssen Sie zunächst den Durchfluss des Kühlmittels bestimmen, das durch die geregelte Leitung fließt. Es wird folgende Formel verwendet:

Hier:

• G ist der erforderliche Wasserdurchfluss, m³ / h;
• Q ist die Heizlast des Heizungszweigs, kW;
• ∆t ist die Temperaturdifferenz zwischen Vor- und Rücklaufwasser, die normalerweise 20 ° C beträgt, und in warmen Böden – 10 ° C.

Beispiel. Das Haus mit einer Fläche von 100 m² soll mit Bodenkreisläufen beheizt werden, die eine Wärmeabgabe von 10 kW bieten sollen. Dann muss der Verteiler mit G = 0,86 x 10/10 = 0,86 m³ / h Kühlmittel versorgt werden.

Der nächste Schritt besteht darin, den tatsächlichen Koeffizienten K des Mischventildurchsatzes unter Berücksichtigung des Druckabfalls über 0,2 Bar nach der Formel zu berechnen:

Für das gleiche Beispiel ist der Wert von K gleich 0,86 / √0,2 = 0,86 / 0,45 = 1,9 m³ / h. Öffnen Sie als nächstes den Katalog des ausgewählten Ventilherstellers und wählen Sie aus der Zeile ein Dreiwegeventil aus, dessen Kvs gleich oder größer als der erhaltene Wert ist. Nehmen wir die bekannte Marke Danfoss und wählen aus der VRB3-Produktreihe ein Ventil mit DN15 und Kvs = 2,5 m³/h Anschlüssen. Die bisherige Stückelung in der Serie beträgt 1,6 m³/h, was in unserem Fall eindeutig nicht ausreicht..

Als Referenz. Für Festbrennstoffkessel und Fußbodenheizungen, die in Privathäusern angeordnet sind, werden in der Regel keine Dreiwegeventile mit einer Nennweite von DN15-DN25 mehr verwendet. Aber ihre Bandbreite muss berechnet werden. Außerdem ist es ratsam, nach der Auswahl des Elements die Geschwindigkeit des fließenden Kühlmittels zu überprüfen, wie im nächsten Video beschrieben:

Die Nuancen bei der Auswahl eines Geräts

Bei der Auswahl eines geeigneten 3-Wege-Ventils gelten folgende Richtlinien:

1. Namhafte Hersteller werden bevorzugt. Auf dem Markt gibt es oft minderwertige Ventile von unbekannten Firmen..
2. Kupfer- oder Messingprodukte sind verschleißfester..
3. Manuelle Steuerung ist zuverlässiger, aber weniger funktional.

Der entscheidende Punkt sind die technischen Parameter des Systems, in das es eingebaut werden soll. Folgende Eigenschaften werden berücksichtigt: Druckniveau, höchste Temperatur des Kühlmittels am Einbauort des Geräts, zulässiger Druckabfall, Wassermenge, die durch das Ventil fließt.

Nur ein richtig dimensioniertes Ventil funktioniert gut. Dazu müssen Sie die Leistung Ihres Sanitärsystems mit dem Durchsatzkoeffizienten des Geräts vergleichen. Es ist obligatorisch auf jedem Modell gekennzeichnet..

Für Räume mit begrenzter Fläche, wie zum Beispiel ein Badezimmer, ist es irrational, ein teures Ventil mit einem Thermomischer zu wählen.

Auf großen Flächen mit warmen Böden ist ein Gerät mit automatischer Temperaturregelung erforderlich. Die Richtlinie für die Auswahl sollte auch die Konformität des Produkts mit GOST 12894-2005 sein.

Die Kosten können sehr unterschiedlich sein, es hängt alles vom Hersteller ab.

In Landhäusern mit eingebautem Festbrennstoffkessel ist der Heizkreislauf nicht sehr kompliziert. Ein Dreiwegeventil mit vereinfachtem Design ist hier in Ordnung..

Es funktioniert autonom und hat keinen Thermokopf, Sensor oder sogar einen Stab. Das Thermostatelement, das seinen Betrieb regelt, ist auf eine bestimmte Temperatur eingestellt und befindet sich im Gehäuse.

Auswahltipps

Ein unwissender Hausbesitzer, der auf der Suche nach einem Dreiwegeventil den Katalog eines bekannten Unternehmens durchsucht, kann von der Anzahl und Vielfalt der angebotenen Produkte verwirrt sein. Um Ihnen bei der Auswahl des richtigen Ventils aus einer Vielzahl von Produkten zu helfen, geben wir Ihnen einige Empfehlungen, beginnend mit einer Liste von Marken, deren Kataloge es überhaupt wert sind, geöffnet zu werden. Hier ist eine Liste bekannter Marken, deren Produkte vertrauenswürdig sind:

• Danfoss (Dänemark);
• Herz-Armaturen (Österreich);
• Honeywell (USA);
• Icma (Italien);
• Esbe (Schweden);
• Caleffi (Italien).

Das 3-Wege-Thermoventil wurde nicht gestern erfunden. Auf dem Foto – ein Produkt der Firma ESBE, Muster 1935

Als Referenz. Die börsennotierten Unternehmen vertreiben verschiedenste Armaturen für Heizungsanlagen, darunter Zweiwege-, Sicherheits- und Vierwegeventile, elektromagnetische Klappen und Thermostate. Von den Herstellern der postsowjetischen Länder können wir die Produkte der Marke Valtec (Valtek) empfehlen.

Nun der Hauptblock der Empfehlungen:

1. Um einen Festbrennstoffkessel vor Kondensation zu schützen, können Sie zwischen 2 Arten von Dreiwegeventilen wählen – mit einer festen Einstellung und einem Thermokopf mit Fernfühler. Die zweite Variante kostet 20-30% mehr und ist nicht immer gerechtfertigt, da hier eine Änderung der Rücklauftemperatur unnötig ist. Kaufen Sie einen Regler mit einem internen Thermostat, der auf 50 oder 55 ° C eingestellt ist.
2. Um die Beheizung einzelner Zweige und Kreise einer Fußbodenheizung zu steuern, wird unbedingt ein 3-Wege-Ventil mit Fernfühler und Thermostatkopf benötigt. Der Fühlerkolben wird am Kollektor oder an der Rohrleitung montiert, deren Temperatur überwacht werden soll..
3. Kugelregler (auch Drehregler) arbeiten zusammen mit einem elektrischen Antrieb oder werden manuell eingestellt. Wenn Sie den Kreislauf nicht verkomplizieren und auf Strom angewiesen sind, wählen Sie unter den mit Thermoköpfen betriebenen Hubventilen das Produkt, das für die Eigenschaften geeignet ist..
4. Das beliebteste Gehäusematerial ist Messing oder Bronze. Rostfreie Elemente sind teurer und Gusseisen hat Angst vor Temperaturschocks und hat eine anständige Masse.
5. In den Schemata werden sowohl Misch- als auch Dreiwege-Trennventile mit gleichem Erfolg verwendet. Wenn Sie jedoch kein Experte auf dem Gebiet der Heizung sind und das System mit eigenen Händen zusammenbauen, ist es besser, einen Ventilmischer zu nehmen. Es ist einfacher, damit umzugehen und es richtig zu formulieren, worüber der Experte in seinem Video ausführlich berichten wird:

Zwei abschließende Empfehlungen

Da wir eine vereinfachte Methode zur Berechnung und Auswahl eines 3-Wege-Ventils nach Leistung vorgestellt haben, empfehlen wir Ihnen dringend, sich diesbezüglich mit sachkundigen Personen zu beraten. Wenn dies nicht möglich ist, kaufen Sie ein Ventil mit einer Marge, unabhängig vom Preis. Es gibt noch eine andere Möglichkeit: Vereinbaren Sie mit dem Verkäufer einen möglichen Austausch des Produkts, falls es nicht passt.

Wenn Sie in einem großen Cottage, das über ein Heizkörpernetzwerk und eine Fußbodenheizung beheizt wird, eine Wassererwärmung installieren müssen und Warmwasser von einem indirekten Heizkessel bereitgestellt werden soll, können Sie auf die Hilfe erfahrener Spezialisten nicht verzichten. Sie müssen 4 bis 10 einstellbare Zweige erstellen, für die Sie jeweils ein Dreiwegeventil berechnen und auswählen und dann ihre Arbeit im Komplex ausgleichen müssen.

Fußbodenheizung mit Dreiwegeventil

Wenn Sie wissen, was ein Dreiwegeventil ist und worin seine Arbeit besteht, können Sie je nach Zweck und Rolle des Elements bei der Beheizung des Hauses verschiedene Anschlussschemata in Betracht ziehen..

Die Installation eines Thermomischventils erfolgt in folgenden Fällen:
• Zum Schutz des Festbrennstoffkessels vor den Auswirkungen von Kondensation und Temperaturschock nach plötzlichen Stromausfällen.
• Das Kühlmittel in den Fußbodenheizkreisen darf auf nicht mehr als 45 ° C erwärmt werden, was von einer Mischeinheit mit Dreiwegeventil bereitgestellt wird.
• Um die erforderliche Kühlmitteltemperatur in verschiedenen Teilen des Systems aufrechtzuerhalten.
• Um die Festbrennstoffheizung vor Kondenswasserbildung zu schützen, darf während der Aufwärmphase kein gekühltes Wasser aus dem Heizkörpernetz in den Kesseltank geleitet werden..

Dazu wird folgender Kesselanschlussplan mit Bypass und Dreiwege-Mischventil verwendet:

Die Schaltung funktioniert so. Bis sich der Wärmeerzeuger erwärmt hat, zirkuliert das Wasser in einem kleinen Kreis durch den Bypass. Wenn sich das Kühlmittel im Rücklauf auf 50-55 °C erwärmt, beginnt das Ventil zu öffnen und mischt das kalte Kühlmittel aus dem System ein. Wenn das Heizgerät in den Betriebsmodus geht, wird der Bypass geschlossen und der gesamte Volumenstrom fließt durch die Heizkörper.

In der Fußbodenheizung erfüllt dieses Element die gleichen Funktionen. Die Umwälzpumpe treibt das Kühlmittel entlang der Heizkreise, bis es abzukühlen beginnt. Sobald dies geschieht, arbeiten der Fühler und der Thermokopf, woraufhin das Dreiwegeventil heißes Wasser aus dem Kessel in den geschlossenen Kreislauf einfüllt.

Wie Sie den Fußbodenheizungsverteiler, die Pumpe und das Ventil mit Ihren eigenen Händen richtig installieren, ist in der Abbildung gezeigt:

Das nächste Anwendungs- und Anschlussbeispiel dieses wichtigen Teils ist die Verrohrung eines Festbrennstoff-Wärmeerzeugers und eines Pufferspeichers, der ein Wärmespeicher ist..

Um es vollständig schnell genug aufzuwärmen, muss die Temperatur des zugeführten Kühlmittels 70 bis 85 ° C betragen, was in der Radiatorheizung überhaupt nicht benötigt wird. Das hinter dem Tank installierte Dreiwegeventil zusammen mit einer separaten Umwälzpumpe hilft beim Absenken..

Wichtig. Beachten Sie beim Einbau des Mischventils, dass sich die Pumpe auf der Seite befinden muss, auf der sich der immer offene Anschluss des Dreiwegeventils befindet..

Die komplexe Heizungsanlage eines großen Ferienhauses kann über einen hydraulischen Pfeil und einen Verteiler mit vielen Verbrauchern verbunden werden.

Darüber hinaus ist es in jedem der Kreisläufe erforderlich, ein Kühlmittel mit einer anderen Temperatur zuzuführen. Das höchste wird für einen indirekten Heizkessel benötigt, daher gibt es keine Regelventile an der Zuleitung zu ihm. Die übrigen Verbraucher benötigen ein kälteres Kühlmittel und sind daher über Dreiwegeventile angeschlossen.

Je nach Durchflussrichtung ist das Thermostatventil in zwei Ausführungen erhältlich:
1. T-förmige oder symmetrische Schaltung. Bei dieser Verbindung tritt heißes und kaltes Wasser durch die seitlichen Löcher ein und nach dem Mischen fließt die Flüssigkeit durch den zentralen Durchgang.
2. L-förmige oder asymmetrische Schaltung. In diesem Fall kommt heißes Wasser von einer Seite und kaltes Wasser von unten. Anschließend tritt der Mischstrom aus dem zweiten Seitenhub aus.

Anschlussplan für 3-Wege-Mischventil.

Ein mit einem Thermostat ausgestattetes Mischventil wird installiert, wenn es erforderlich ist, eine stabile Temperatur des Kühlmittels zu gewährleisten.

Betrachtet man die Mischeinheit, lassen sich darin folgende Komponenten unterscheiden:
• Rückschlagventil;
• Temperatursensor;
• Umwälzpumpe;
• Misch-Dreiwegeventil.

Mischwerksschema für Fußbodenheizung

Der Anschlussplan beinhaltet eine am Zulauf montierte Umwälzpumpe. Dann wird ein Temperatursensor installiert, der notwendig ist, um den Erwärmungsgrad des einströmenden Wassers zu bestimmen..

Daran schließt sich ein Thermostatventil an. Am “Rücklauf” ist ein Rückschlagventil mit Auslass montiert, das an die Leitung mit zirkulierender gekühlter Flüssigkeit angeschlossen ist, die zum Mischer führt.

Bei einem ähnlichen Anschlussschema bewegt sich das Kühlmittel auf folgendem Weg:
1. Förderung von Warmwasser mit einer Umwälzpumpe in die Fußbodenheizung. Die Kühlmitteltemperatur kann 80 ° C erreichen.
2. Mischen mit kaltem Wasser durch Passieren eines Dreiwegeventils. Dadurch wird die gewünschte Temperatur erreicht.
3. Verteilung des Kühlmittels durch die Rohre des warmen Fußbodens.
4. Rückführung des gekühlten Wassers in die „Rücklaufleitung“, von wo es in ein Dreiwegeventil zur anschließenden Vermischung mit heißer Flüssigkeit geleitet wird.

Bei einer solchen Verbindung steuert der Temperatursensor den Erwärmungsgrad des in den Wasserkreislauf eintretenden Wassers. Es gibt auch andere Möglichkeiten, es zu kontrollieren. Am uneffektivsten ist die manuelle Methode, wenn es erforderlich ist, den Durchfluss durch Drehen des Griffs zu ändern.

Es gibt eine Variante der Steuerung über einen Servoantrieb, dessen Befehle entsprechend den von den Sensoren empfangenen Signalen von der Steuerung empfangen werden.

Schema der Baugruppen basierend auf Dreiwege-Misch- und Thermostatventilen für Fußbodenheizung.

Bei der Installation einer Wasser-Fußbodenheizung spielt das Thermostatventil eine wichtige Rolle. Durch die Verhinderung einer Überhitzung des in die Rohre eintretenden Kühlmittels wird Kraftstoff gespart. Darüber hinaus wird die Sicherheit beim Betrieb einer recht komplexen Heizungsanlage gewährleistet und die Dauer des störungsfreien Betriebs verlängert..

Einbauschema eines Dreiwege-Trennventils

Bietet quantitative Kontrolle beim Verbraucher – durch Änderung der Durchflussmenge des Kühlmittels. Sie wird verwendet, wenn es gemäß den Betriebsbedingungen der Wärmequelle erlaubt ist, das Kühlmittel in die Rücklaufleitung zu leiten und die Zirkulation im Quellenkreislauf nicht zu stoppen.

Dieses Dreiwegeventil-Installationsschema wird häufig in Wasser- und Luftheizgeräten verwendet, die von einem autonomen Heizraum aus angeschlossen sind. Zur Verknüpfung der Hydraulikkreise muss der Druckverlust am Strangregulierventil in der Bypassleitung gleich dem Druckverlust am Verbraucher sein.

Dieses Dreiwegeventil-Einbauschema ist für den Anschluss an eine Rohrleitung mit Überdruck bestimmt. Die Zirkulation des Kühlmittels im Verbraucherkreislauf wird durch den von der Umwälzpumpe erzeugten Überdruck im Kreislauf des Wärmeerzeugers gewährleistet.

Einbauschema eines Dreiwege-Trennventils

Einbauschemata eines mischenden Dreiwegeventils zur Trennung

Bietet eine Mengenregelung beim Verbraucher über ein 3-Wege-Mischventil. Es wird verwendet, wenn gemäß den Betriebsbedingungen die Beendigung des Durchflusses im Quellenkreislauf nicht zulässig ist und die Umgehung des Kühlmittels von der Vorlaufleitung zum Rücklauf akzeptabel ist.

Ähnliche Schemata zum Anschließen von Dreiwegeventilen werden häufig in der Verrohrung von Lufterhitzern und Luftkühlern sowie in Wasserheizgeräten verwendet, die in autonomen Heizräumen installiert sind..

Es wird empfohlen, am Mischrohr des Dreiwegeventils ein Strangregulierventil mit einem hydraulischen Widerstand gleich dem des Verbrauchers zu installieren. Die Zirkulation durch Verbraucher und Bypass erfolgt aufgrund des Überdrucks im Quellkreis.

Bei richtiger Auswahl des Ventils und hydraulischer Verbindung des Bypasses mit dem Verbraucherkreis ist der Durchfluss durch die Wärmequelle konstant und im Verbraucherkreis – variabel.

Anschlussplan eines 3-Wege-Mischventils zur Strömungstrennung an einem Druckverteiler

Da sich der Wasserfluss entgegen der Durchflussrichtung im Mischventil bewegt, können bei einigen Ventilen Geräusche und Vibrationen zunehmen sowie der zulässige Druckabfall über dem Ventil sinken..

Einbauschema eines Dreiwege-Mischventils zur Trennung an eine hydraulische Weiche Beim Anschluss eines Gerätes mit Dreiwege-Trennventil an eine Wärmequelle direkt oder in einen drucklosen Verteiler muss eine Umwälzpumpe im Vor- oder Rücklauf eingebaut werden Rohr. Die Pumpe kann von mehreren Kreisen geteilt werden.

Das Anschlussschema eines Dreiwegeventils zur Durchflussteilung mit zusätzlichem Bypass im Verbraucherkreis, parallel zur Mischleitung, wird verwendet, sofern das Temperaturregime der Quelle den Temperaturregime des Verbrauchers überschreitet.

Die Besonderheit dieses Schemas besteht darin, dass die Kosten im Kreislauf von Quelle und Verbraucher konstant sind und das überhitzte Kühlmittel nicht zum Verbraucher gelangt. Dem Verbraucher wird eine Qualitätsregelung zur Verfügung gestellt. Damit dieses Schema funktioniert, muss eine Pumpe im Verbraucherkreis und im Quellenkreis installiert werden..

Dreiwege-Mischventil mit Thermokopf

Das Thermostatventil garantiert die Praktikabilität und Effizienz des Systems. Dreiwegeventile für die Heizung dienen der Regulierung des Wärmeflusses, was den Raumkomfort und die wirtschaftliche Nutzung gewährleistet.

Bevor mit der Auslegung des Heizsystems fortgefahren wird, wird eine thermische Berechnung durchgeführt. Basierend auf den Ergebnissen wird eine geeignete Leistung und Art von Heizgeräten ausgewählt, die ein optimales Temperaturregime im Raum aufrechterhalten können..

Die Fläche des Raumes wird berücksichtigt, wonach ein möglicher Wärmeverlust analysiert wird. Darauf basierend wird die Leistung des Heizsystems berechnet, die notwendig ist, um ein angenehmes Mikroklima in den Räumen zu schaffen. Danach wird für alle Räume eine Wärmebilanz erstellt..

Diese Berechnungen werden jedoch unter bestimmten Bedingungen durchgeführt, die sich während des Betriebs ändern können..

Die Faktoren, die den Betrieb des Heizkörpers beeinflussen, sind unterschiedlich:
• Außentemperatur sinkt;
• Sonnenaktivität;
• Windstärke;
• das Vorhandensein von Haushaltsgeräten, die Wärme erzeugen.

Dadurch wird das berechnete Temperaturgleichgewicht gestört und es wird heiß im Raum. Es ist jedoch nicht möglich, Teile des Heizkörpers aus dem Raum zu entfernen oder die Wärmestrahlung zu übertönen. Daher wird es notwendig, die von den Heizgeräten erzeugte Energie zu kontrollieren, um ein angenehmes Mikroklima im Raum aufrechtzuerhalten..

Es gibt zwei Möglichkeiten, die vom Heizkörper abgegebene Energie zu regulieren:
1. Qualitative Änderung der Eigenschaften des Strahlers.
2. Quantitative Regulierung der erzeugten Wärme.
3. In beiden Fällen sind Manipulationen mit der durch die Rohre zirkulierenden Flüssigkeit erforderlich..

Falls Sie die Temperatur des in den Heizkörper eintretenden Wassers nicht beeinflussen können, können Sie dessen Menge anpassen. Dazu müssen Dreiwegeventile zum Heizen mit einem Thermostat gekauft werden.

Mit diesen Geräten können Sie die Wassermenge begrenzen, die durch den Heizkörper strömt, und infolgedessen gelangt bei gleicher Fläche der Batterie mehr oder weniger Wärme in den Raum, natürlich innerhalb der durch die Leistung von das System..

Dreiwege-Mischventil mit Thermostat

Das Dreiwegeventil für das Heizsystem und der am Heizkörper installierte Temperaturregler können separat verwendet werden, in autonomen Heizsystemen moderner Wohnungen und privater Ferienhäuser wird jedoch oft eine kombinierte Methode verwendet, um die Effizienz zu erhöhen.

Daher ist es ratsam, ein Dreiwegeventil zum Heizen mit Thermostat zu kaufen..

Es ist wichtig zu berücksichtigen, dass das Funktionsprinzip des Dreiwege-Mischventils es Ihnen ermöglicht, die Temperatur des Heizkörpers nur innerhalb der festgelegten Grenzen zu erhöhen oder zu senken. Diese Grenzen werden durch die technischen Eigenschaften des thermischen Geräts bestimmt, nämlich den Wert seiner maximalen Wärmeübertragung, und hängen von jedem spezifischen Heizkörper ab.

Wozu dient ein Sicherheitsventil??

Einiges davon wurde bereits im einleitenden Teil des Artikels erwähnt. Ganz einfach – bei Temperaturerhöhung in der Heizungsanlage (bei Kesselbetrieb) tendiert das Kühlmittel dazu, sich auszudehnen.

Teilweise gelingt ihm das – gerade für solche Zwecke ist in jedem System ein Ausgleichsbehälter vorgesehen. Und in unserer Zeit wurden Systeme hauptsächlich vom geschlossenen Typ hergestellt, dh mit einem abgedichteten Ausdehnungsgefäß vom Membran- oder Ballontyp..

In solchen Tanks befindet sich eine Luftkammer, die mit einem bestimmten Druck vorgeblasen wird. Unter dem Einfluss des sich im Volumen ausdehnenden Kühlmittels (und für ihn ist dies der einzige Weg zur freien Expansion) zieht sich die Luftkammer zusammen, der Druck in ihr und im gesamten System steigt.

Wozu dient das Bypassventil in der Rohrleitung?

Während des Betriebs einer Heizungs- oder Wasserheizungsanlage kann sich das Volumen des Arbeitsmediums ändern. Eine Druckerhöhung oder -abnahme des Kühlmittels wirkt sich negativ auf die Leistung des Heizkreislaufs aus: Es kann zu ungleichmäßiger Erwärmung, Belüftung von Systemkomponenten und Ausfällen kommen. Auch eine Änderung des Drucks der Arbeitsumgebung wirkt sich auf die Behaglichkeit aus: Die Temperatur in den Räumen ändert sich unkontrolliert, die Rohre beginnen zu summen und zu vibrieren

Um dies zu verhindern, ist es wichtig, ein Druckgleichgewicht in der Rohrleitung aufrechtzuerhalten.

Es ist nicht schwer, den Druck ständig zu überwachen, zu entlüften oder das Kühlmittel manuell nachzufüllen, aber diese Routinearbeiten sollten Sie besser der Automatisierung anvertrauen.

Es gibt mehrere Arten von Regelventilen, die diese Aufgabe besser erfüllen als Menschen..

Mit dem Bypass- oder Überlaufventil können Sie den Druck in der Rohrleitung stabilisieren, indem Sie das Arbeitsmedium durch einen zusätzlichen Zweig der Rohrleitung, den sogenannten Bypass, umleiten.

Die Regulierung erfolgt nicht durch einmaliges oder periodisches Ablassen von überschüssigem Kühlmittel, sondern portionsweise, wodurch der Druck der Flüssigkeit oder des Gases konstant auf dem gleichen Niveau gehalten wird.

Das Gerät kann und sollte mit Rohrleitungen beliebiger Komplexität ausgestattet werden, vor allem müssen sie jedoch den Druck anpassen:

Mehrkreis-Heizungssysteme – bei Abschaltung eines der Kreise sinkt der Kühlmittelverbrauch und der Druck steigt, was zu Rohrbrüchen, Überlastung der Pumpe und des Wärmeerzeugers führen kann – um dies zu vermeiden, müssen Sie die Druck und halten Sie ihn auf dem gewünschten Niveau;

heizsysteme mit Thermostaten und Warmwasserversorgungssystemen – beim Einstellen der Temperatur ändert sich das Volumen des verbrauchten Wärmeträgers und Sie müssen den Druckausgleich im Kreislauf schnell wiederherstellen;

Wasserversorgungssysteme mit Warmwasserspeichern – Wasser steht im Kessel und in der Rohrleitung unter hohem Druck, und da sich das Volumen der zugeführten Flüssigkeit durch ständige Anpassung und häufiges Ein- und Ausschalten des Wassers ändert, ist es besonders wichtig zu regulieren den Druck des Arbeitsmediums, damit es nicht zu einem Unfall kommt und der Warmwasserbereiter kaputt ist.

Warum braucht man Batterieventile

Ventile sind auch an Heizkörpern und Batterien des Kreislaufs installiert, ihre Hauptfunktion besteht jedoch darin, Luft aus dem System zu entfernen.

Das installierte Ventil für den Heizkörper kann manuell oder automatisch sein. Manuelles Ventil öffnet und schließt manuell mit einem Schlüssel und einem Schraubendreher.

Das automatische Ventil am Heizregister erfordert kein menschliches Eingreifen. Es entfernt die Luft perfekt, aber sein Hauptnachteil ist seine Anfälligkeit für Verstopfungen durch Verschmutzung des Kühlmittels. Um gelöste Luft aus dem Kühlmittel zu entfernen und es von Schmutz und Schlamm zu reinigen, wird empfohlen, Luftabscheider zu installieren.

Wie wählt man ein Überdruckventil

Natürlich kostet ein herkömmliches Blasventil auf Kosten des Kaufs und der Installation weniger als Temperaturgeräte. Es schützt leicht ein geschlossenes Heizsystem, das an einen Gas-, Diesel- oder Elektrokessel angeschlossen ist, da sie im Falle eines Unfalls fast sofort aufhören zu heizen. Eine andere Sache ist ein holz- und kohlebefeuerter Wärmeerzeuger, der nicht gleich ausgehen kann..

Um erfolgreich ein thermisches Entlastungs- oder Überdruckventil auszuwählen, befolgen Sie diese Richtlinien:

1. Wenn Sie eine andere Energiequelle als Festbrennstoff verwenden, können Sie ein konventionelles Abbruchgerät kaufen.
2. Lesen Sie die Dokumentation für Ihre Wärmequelle oder Ihren Heizkessel (je nachdem, was zum Schutz erforderlich ist) und wählen Sie die Sicherheitsarmaturen entsprechend dem darin angegebenen maximal zulässigen Druck aus. Die meisten Heizgeräte sind für eine Grenze von 3 Bar ausgelegt, obwohl es Ausnahmen gibt – litauische Stropuva-Kessel halten nur 2 Bar aus, und einige russische Geräte (von billigen) – 1,5 Bar.
3. Für eine effiziente Kühlung von holzbefeuerten Wärmeerzeugern im Störfall ist es besser, eines der thermischen Entlastungsventile zu installieren. Ihr maximaler Arbeitsdruck beträgt 10 bar..
4. In offenen Systemen mit einem TT-Kessel ist eine Druckentlastung nutzlos. Wählen Sie eine Sicherheitseinrichtung, die bei einer Kühlmitteltemperatur von 95-100 ° C auslöst, passend für Ihr Gerät und die Nachspeisemethode.

Rat. Verzichten Sie darauf, billige Sicherheitsbeschläge aus China zu kaufen. Es ist nicht nur unzuverlässig, sondern leckt auch nach der ersten Explosion..

Neben Modellen mit fester Einstellung werden auch Ventile mit Verstellmöglichkeit angeboten. Wenn Sie kein Fachmann auf dem Gebiet der Heizung sind, sollten Sie sie nicht kaufen, und es besteht kein besonderer Bedarf..

Element mit Fernbedienungssensor

Das Produkt ist der gleiche Federmechanismus eingebaut in ein Gehäuse mit zwei Abzweigrohren zum Anschluss an die Zuleitung und Ableitung in die Kanalisation. Die Stange, die die Platte und den Weg zum Kühlmittel öffnet, wird durch Faltenbälge (2 Gruppen – Haupt- und Reserve) in Bewegung gesetzt. Bei Überhitzung des Wassers (von 95 auf 100 °C) wird es von einer temperaturempfindlichen Flüssigkeit aus dem Fühlerkolben durch ein Kapillarrohr gepresst. Der Aufbau des Sicherheitselements ist in der Abbildung dargestellt:

Das Temperaturventil ist auf drei Arten in die Verrohrung des Festbrennstoffkessels eingebunden:

• mit Kühlung durch den Wasserkreislauf des Wärmeerzeugers;
• das gleiche durch einen speziellen Notwärmetauscher;
• Kühlmittelauslass mit automatischer Nachspeisung.

Das erste Schema, unten gezeigt, wird für Zweikreis-Heizsysteme verwendet, die Wasser für die Warmwasserbereitung erhitzen. Wenn der Sensor, der unter dem Gehäuse des TT-Kessels montiert ist, auf den Mechanismus einwirkt, wird heißes Wasser aus dem Kreislauf in den Abwasserkanal abgelassen und kaltes Wasser aus der Wasserversorgung tritt an seine Stelle. Was auch immer die Unfallursache ist, ein solches Durchflusssystem kühlt den Kesselmantel schnell und verhindert die Folgen..

Das Warmwasserregister eines Zweikreiskessels kann bei Überhitzung sowohl als Erhitzer als auch als Kühler dienen. Zum Schutz reicht es aus, ein Thermoventil nach dem Schema anzuschließen

Notiz. Die Veröffentlichung verwendet Schemata der Marke CALEFFI, die der offiziellen Quelle des Herstellers entnommen sind.

Das zweite Schema gilt für Wärmeerzeuger mit eingebautem Notwärmetauscher zur Kühlung bei Überhitzung. Solche Einheiten werden von den europäischen Marken Atmos, Di Dietrich und anderen hergestellt..

Ein Beispiel für den Anschluss eines Abfallelements über einen Standardwärmetauscher finden Sie im Video:

Letzteres Schema wird nur in Verbindung mit einem automatischen Nachspeisesystem implementiert, da hier das Ventil das Kühlmittel und nicht das Kühlwasser abgibt..

Wie Sie sehen können, erlaubt der Hersteller die Installation von zwei Notgeräten – Druck (Sicherheitsgruppe) und Temperatur (Überströmventil)

Warnung. Bei Holzöfen mit gusseisernem Feuerraum wird von der automatischen Nachspeisung abgeraten. Letzterer hat Angst vor Temperaturschwankungen und kann durch die Zufuhr einer großen Menge Kaltwasser zum Rücklauf knacken.

Wasserbetriebene Kombiventile

Dieser markante Vertreter der Notarmaturen ähnelt im Arbeitsprinzip mit Bypassventilen und erfüllt 3 Funktionen gleichzeitig:

1. Austrag des überhitzten Wärmeträgers aus dem Kesselspeicher durch das Signal des Fernfühlers.
2. Effektive Wärmeerzeugerkühlung.
3. Automatisches Nachfüllen der Heizungsanlage mit Kaltwasser.

Das obige Bild zeigt die Konstruktion des Produkts, wo zu sehen ist, dass 2 Platten auf einer Stange installiert sind und gleichzeitig 2 Durchgänge geöffnet werden: Das kochende Kühlmittel wird entlang des ersten abgeführt, Wasser fließt entlang des zweiten in die entgegengesetzte Richtung und füllt die Verluste. Das Anschlussschema des kombinierten Bypassventils mit einem Festbrennstoffkessel sieht wie folgt aus:

Notiz. Wenn ein ähnliches Gerät zum Kühlen eines TT-Kessels mit einem gusseisernen Wärmetauscher verwendet werden muss, muss der Durchfluss durch ein offenes Ausdehnungsgefäß oder einen indirekten Heizkessel organisiert werden.

Das Bypassventil mit Dreifachauslass funktioniert nach dem gleichen kombinierten Prinzip, wird jedoch direkt in die Kühlmittelzuleitung in der Nähe des Heizgerätes eingebaut. Der Faltenbalg befindet sich in dem Teil des Körpers, der in das Rohr eingesetzt wird. Der Abfluss erfolgt durch das untere Abzweigrohr, an die beiden oberen werden die Wasserzuleitung und die Nachspeiseleitung angeschlossen. Solche Produkte werden verwendet, wenn im Heizraum kein freier Platz vorhanden ist..

Dieses Entlastungsventil ist für den Einbau in die Versorgungsleitung vorgesehen.

Gemeinsame Betätigung von Ventil und Ausdehnungsgefäß

Das Ausdehnungsgefäß in der Heizungsanlage soll den Druck stabilisieren. Es ist jedoch ein Fehler zu glauben, dass bei einem solchen Tank kein Sicherheitsventil benötigt wird. Der Tank funktioniert möglicherweise nicht richtig, es ist nur keine Luft mehr vorhanden.

Ein weiterer Irrtum ist die gegenteilige Meinung, dass das Ventil die Funktionen des Ausdehnungsgefäßes übernehmen kann – lassen Sie den Druck ab, sobald er leicht angestiegen ist. Dieses Gerät ist strukturell nicht für mehrere Operationen ausgelegt und nach mehreren Entladungen tritt ein ständiges Leck durch es auf …

Das Sicherheitsventil ist nur für den Betrieb bei einem Notfalldruckanstieg über die Norm ausgelegt, wonach das Personal Maßnahmen ergreifen muss, um die Ursachen dieser Situation zu beseitigen.

Wann arbeitet das Ventil normalerweise?

Es gibt vier typische Situationen, in denen ein Ventil beim Heizen ausgelöst wird.

• Mit einer Handpumpe ohne Druckregelung wird Flüssigkeit in das System gepumpt oder die automatische Befüllung hat sich als defekt herausgestellt und gibt erhöhten Druck.
• Die Heizungsanlage ist defekt – das Ausdehnungsgefäß wurde nicht eingebaut oder durch einen Wasserhahn verstopft.
• Ausdehnungsgefäß funktioniert nicht richtig – es ist keine Luft drin.
• Kesselkochen mit massiver Dampfabgabe.

Was die Vorschriften verlangen

Aus den Normen können Sie entnehmen, dass auf dem Weg vom Wärmetauscher zum Ventil nicht nur Absperrvorrichtungen, sondern auch Regelgeräte sowie eine Rohrleitung mit einem kleineren Durchmesser als das Ventil selbst vorhanden sein sollten. Die Druckeinstellung sollte 15 bis 25 % höher sein als der Arbeitsdruck der Flüssigkeit. Die Ansprechschwelle sollte mindestens einmal jährlich im Rahmen der routinemäßigen Systemwartung überprüft werden ….

Gerätekennzeichnung

Sicherheitsventile sind kennzeichnungspflichtig. Für den Sicherheitsventilkörper gilt:

• Produktbezeichnung
• ein Pfeil, der die Fließrichtung des Mediums anzeigt
• Nenndruckwert
• Wert der Ventilnennweite
• Ventilseriennummer
• Herstellungsdatum

Das Typenschild ist in der Regel am Ventiloberteil oder außen am Auslassflansch angebracht.

Durchmesser

Der Durchmesser des Druckbegrenzungsventils in der Heizungsanlage darf nicht kleiner sein als der Anschluss der Zulaufleitung. Andernfalls stört ein konstanter Hydraulikdruck den Betrieb des Mechanismus..

Betriebsbedingungen des Ventils

Nach Prüfung und Revision werden die Ventile justiert und erfahren die notwendige Anpassung auf den vorgeschriebenen Druck. Dann wird das Gerät versiegelt. Der Einbau ohne Siegel ist strengstens untersagt. Alle Sicherheitsventile haben einen Technologiepass oder “Betriebskarten”.

Die Lebensdauer von Sicherheitsventilen hängt direkt von der sachgemäßen Bedienung und Wartung ab. Oft treten während des Betriebs verschiedene Defekte auf..

Darunter sind solche häufigen Mängel:

• ein Leck
• Welligkeit
• knallhart

Ein Leck ist durch ein Leck im Arbeitsmedium gekennzeichnet. Es tritt auf, wenn die Dichtungen beschädigt sind und Fremdkörper darauf treffen. Und auch wenn die Feder verformt ist. Beseitigt durch Blasen, Läppen, Austausch der Feder, korrekten Einbau oder Neueinstellung des Ventils.

Welligkeit – zu häufiges Öffnen / Schließen. Tritt bei einem verengten Abschnitt oder hohem Durchsatz auf. Das Problem wird durch die richtige Auswahl der notwendigen Parameter beseitigt.

Ein Festfressen während des Betriebs entsteht durch eine Fehlausrichtung bei der Montage. Entfallt durch mechanische Bearbeitung und weitere korrekte Montage.

Lagerbedingungen

Der Lagerort für die Instrumente muss in einem trockenen, geschlossenen Raum sein. Die Geräte werden aufrecht auf speziellen Pads platziert. Sie werden in Kisten oder Regalen platziert, die eine vertikale Positionierung ermöglichen.

Was ist das Endergebnis??

Die Druckentlastungssicherung gilt aufgrund ihres einfachen Aufbaus als sehr zuverlässig. Bei der Auswahl sollte man auf die Qualität des Materials achten und nicht einem Billigprodukt hinterherlaufen. Ebenso wichtig ist die richtige Einstellung des Ventils für den maximalen Druck der Kesselanlage..

Die bekanntesten Hersteller und Modelle: Eigenschaften und Preise

Jetzt möchte ich über die beliebtesten und zuverlässigsten Dreiwegeventile sprechen, damit Sie das richtige Modell leichter auswählen können..

TIM

Hersteller aus China. Bietet relativ hochwertige Produkte für Heizung und Wasserversorgung zu einem relativ niedrigen Preis.

Foto	Modell	Technische Eigenschaften	Besonderheiten	Kosten, Rub.
	(ZEISSLER) BL3110C04	Material: Messing Temperaturbereich: 35-60 Arbeitsdruck: 2-5 bar Durchmesser: 1 Zoll	Mischen, für Heizung und Warmwasserversorgung	2.300-3.000
	BL8803	Material: Messing Temperaturbereich: 38-60 Arbeitsdruck: 3-10 bar Durchmesser: ¾ Zoll	Mischen, externe Verbindung über American	2 800-3 500
	BL8804A	Material: Messing Temperaturbereich: 38-60 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Mischen, mit Elektroantrieb	2.000-2.600

Esbe

Dieses schwedische Unternehmen produziert verschiedene Ventil- und Reglermodelle. Ich glaube, dass die Produkte dieser Firma von höchster Qualität sind. Obwohl teuer.

Foto	Modell	Technische Eigenschaften	Besonderheiten	Kosten, Rub.
	VTA321	Material: Messing Temperaturbereich: 35-60 Arbeitsdruck: 2-10 bar Durchmesser: ¾ Zoll	Mischen, für Heizung und Warmwasserversorgung	6.000-6.500
	VTA372	Material: Messing Temperaturbereich: 20-55 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Mischen, hoher Durchsatz	7.000-8.000
	VTC511	Material: Gusseisen Temperaturbereich: 60-75 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Für Festbrennstoffkessel	8.000-9.000

STOUT

Gemeinschaftsproduktion von Russland, Italien, Spanien und Deutschland. Produkte sind perfekt an russische Verhältnisse angepasst.

Foto	Modell	Technische Eigenschaften	Besonderheiten	Kosten, Rub.
	SVM-0120-164325	Material: Messing Temperaturbereich: 20-43 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Mischen, für Heizung und Warmwasserversorgung	4.500-5.000
	SVM-0125-186520	Material: Messing Temperaturbereich: 30-65 Arbeitsdruck: 3-10 bar Durchmesser: ¾ Zoll	Mischen, zum Erhitzen	4.000-4.300
	SVM-0120-256025	Material: Messing Temperaturbereich: 35-60 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Mischen, hoher Durchsatz	5 200-5 800

WATT

Einer der größten Hersteller von Heizgeräten in Europa. Riesige Produktpalette.

Foto	Modell	Technische Eigenschaften	Besonderheiten	Kosten, Rub.
	Aquamix 61C	Material: Messing Temperaturbereich: 32-50 Arbeitsdruck: 3-10 bar Durchmesser: ¾ Zoll	Mischen, für Warmwasserversorgung	5 200-5 700
	Aquamix 63C	Material: Messing Temperaturbereich: 25-50 Arbeitsdruck: 1-10 bar Durchmesser: ¾ Zoll	Mischen, für Fußbodenheizung	5.500-6.000
	V3GB Watt Classic	Material: Messing Temperaturbereich: 20-50 Arbeitsdruck: 3-10 bar Durchmesser: 1 Zoll	Mischen, mit Elektroantrieb	12.500-14.000

Anschlussplan-Optionen

Informieren Sie sich vor der Auswahl eines Rückschlagventils über dessen Einsatzzweck in Ihrer Heizungsanlage. Lassen Sie uns die Aufgabe vereinfachen und Optionen für die Verwendung von Rückgabesperren vorschlagen:

1. Die Ventile werden in separaten geschlossenen Kreisläufen installiert, die mit Umwälzpumpen ausgestattet sind. Ziel ist es, das Auftreten von Störströmungen zu verhindern, die den Betrieb von parallel geschalteten Heizzweigen oder Kesseln beeinträchtigen.
2. Bei Installation in einem Bypass parallel zur Pumpe hilft die Klappe, dass das System bei plötzlicher Unterbrechung der Stromversorgung automatisch in den Naturumlaufmodus wechselt.
3. Eine Einbindung in die Nachspeiseleitung vermeidet das Entleeren des Heizungsnetzes in verschiedenen Situationen.

Eine wichtige Empfehlung. Hören Sie nicht auf die „Experten“ und stellen Sie in einem herkömmlichen Einkreissystem kein Federdruckventil vor eine einzelne Umwälzpumpe. Zusicherungen, dass Sie auf diese Weise das Pumpenaggregat vor Wasserschlägen und anderem Unsinn bewahren, entsprechen nicht der Realität.

Schaltplan für 2 Heizkessel – Holz und Elektro – mit Rücklaufsperre

Als Beispiel für die richtige Installation von Rückschlagventilen geben wir ein Diagramm der gemeinsamen Verbindung eines Festbrennstoff- und eines Elektrokessels. Wenn eine der Pumpen stoppt, treibt die zweite unweigerlich das Kühlmittel mit einer parasitären Strömung in einem kleinen Kreis an. Absperrventile sind hier unverzichtbar..

Notiz. Eine ähnliche Situation kann beim Anschluss eines Heizkörpernetzes und eines indirekten Heizkessels mit separater Pumpe ohne Verteiler, Hydraulikpfeil oder Pufferspeicher auftreten.

Das zweite Beispiel ist typisch für Schwerkraftanlagen mit natürlichem Wasserkreislauf, die auf Pumpenbetrieb umgerüstet wurden. Der Hauptmodus wird erzwungen, aber wenn das Licht ausgeschaltet wird, stoppt die Bypass-Einheit und hört auf, den ausführenden Teil des Rückschlagventils in die gerade Linie zu drücken. Dann wird der Konvektionsfluss des Wassers entlang der Hauptleitung fortgesetzt, bis Strom geliefert wird.

Die Installation eines Nachspeise-Rückschlagventils ist optional, kann jedoch unerwartete Probleme vermeiden. Praxisbeispiel: Ein Hausbesitzer beschloss, das Heizsystem unter Druck zu setzen und drehte das Nachspeiseventil im Heizraum auf. Da der Wasserversorger zu dieser Zeit das Netz reparierte und die Wasserzufuhr abstellte, überführte das Kühlmittel kaltes Wasser und ging teilweise in die Leitung. Statt Nachspeisung erfolgte eine Entleerung, dadurch fiel der Druck ab und der Gasboiler stoppte.

Wo sind die Entlüftungsventile

In jedem Warmwasserheizungssystem gibt es Stellen, an denen die Installation von Lüftungsöffnungen erforderlich ist. Wenn wir über Mayevskys Wasserhähne sprechen, müssen sie an allen Batterien installiert werden, um die Sammelluft zu entlüften. Der genaue Platz befindet sich im Stecker der oberen Ecke, entfernt vom Anschlusspunkt der Zuleitung zum Gerät. Genau dort bildet sich die Luftblase.

Wenn der Kessel mit einem eingebauten Entlüftungsventil ausgestattet ist, ist es nicht erforderlich, ihn an die Versorgung anzuschließen.

An folgenden Stellen im Heizungsnetz muss das automatische Luftventil streng senkrecht eingebaut werden:

• in der Sicherheitsgruppe eines Kessels, der an ein geschlossenes System angeschlossen ist;
• an beiden Fußbodenheizungskollektoren;
• wenn der höchste Punkt die Rohrleitung und nicht der Kühler ist, schneidet die Schwimmerentlüftung hinein.
• in einen Pufferspeicher und einen indirekten Heizkessel, wenn dies konstruktiv vorgesehen ist;
• auf der beheizten Handtuchhalterspule;
• in einen gemeinsamen Verteiler eines komplexen und verzweigten Systems (für beide Kollektoren);
• zur hydraulischen Kreistrennung (Hydraulikpfeil).

Zusätzlich zu diesen Punkten werden Luftdumper in Problemzonen des Wärmenetzes installiert, wo sie aufgrund der schwierigen Verlegungsbedingungen der Rohre nach oben gedrehte U-Schleifen bilden. Zum Beispiel umgeht eine Autobahn eine Tür oder eine Treppe oben und führt dann wieder nach unten. In solchen Dehnungsfugen bilden sich mit einer Wahrscheinlichkeit von 100% Luftschleusen, daher ist dort besser eine Entlüftung erforderlich – eine automatische..

Wenn der höchste Punkt des Netzwerks ein Rohr oder ein Kompensator ist, wird ein Ventil darauf montiert.

Rat. Schneiden Sie den Mayevsky-Hahn niemals direkt in die Rohrleitung, da Blasen zusammen mit dem Kühlmittelfluss daran vorbeigehen und das Ventil unbrauchbar wird. Für einen ordnungsgemäßen Betrieb benötigt die manuelle “Entlüftung” eine Kammer zum Sammeln von Luft (die “Maschine” hat eine eigene). Verbinden Sie die Leitung mit einem vertikalen Rohr, das als Luftsammler dient, und installieren Sie oben einen Hahn.

Wenn Sie beim Befüllen des Heizungsnetzes mit Wasser nicht mit einem Schraubendreher zwischen Heizkörpern laufen möchten, ersetzen Sie die Mayevsky-Ventile durch automatische Winkelentlüftungen. Diese Option eignet sich auch für Bewohner zentral beheizter Wohnungen: In gusseisernen Batterien treten häufig Luftstaus auf, die dort nicht beseitigt werden können..

Noch ein Tipp. Um zu verhindern, dass die Glühbirne des Eckluftausströmers sichtbar herausragt und an den Vorhängen haftet, nehmen Sie ein Mini-Modell des im Kühlerdeckel eingebauten Ventils.

Einbauort des Ventils

Es gibt Stellen im Heizsystem, an denen zwangsläufig Luft gesammelt wird. Daher sollten Mayevskys Wasserhähne in der Wohnung an jedem Heizkörper installiert werden. In vielen modernen Heizkörpermodellen werden Entlüftungsvorrichtungen bereits in der Herstellungsphase von den Herstellern selbst installiert..

Beachten Sie! Wenn Sie klassische Heizkörper haben, dann sollte das Luftventil im oberen Teil davon installiert werden, der sich gegenüber dem Anschluss befindet.

So können Sie den Normalbetrieb Ihrer Heizbatterien jederzeit selbst steuern und sind nicht von oben auf den Wunsch der Wohnungsamtsmitarbeiter oder die Laune der Nachbarn angewiesen..

Punkte zum Einbau von Entlüftungsventilen:

• Heizkörper, Badregister, Oberteil;
• der oberste Punkt der Pipeline;
• Sicherheitssystem für Heizkessel in der individuellen Kommunikation;
• für hydraulische Verzweigung;
• auf den Kollektoren des gemeinsamen Verteilers;
• auf allen U-förmigen Schleifen in der Kommunikation am oberen Punkt;
• für Kompensatoren in Kunststoffheizungen.

Es versteht sich, dass sich Luft immer im oberen Teil der Kommunikation ansammelt. Eine Luftschleuse kann im Bogen eines Kunststoffrohres stehen, wenn die Installation fehlerhaft ausgeführt wurde und Temperaturverformungen aufgetreten sind.

Der einfachste Weg, den Stopfen in der Rohrleitung dauerhaft loszuwerden, besteht darin, ein T-Stück in das Rohr zu schneiden. Am freien vertikalen Abzweig des T-Stücks ist ein Ventil installiert (dessen Durchmesser entsprechend gewählt wird) zum Ablassen der Luft.

Wir bauen das Ventil richtig ein

Um bei der Auswahl und Installation eines Rückschlagventils an der richtigen Stelle im Heizsystem keine Fehler zu machen, hören Sie auf einfache Empfehlungen:

1. Um parasitäre Strömungen in benachbarten Zweigen zu vermeiden, platzieren Sie Produkte vom Blütenblatt- oder Scheibentyp. Erstere sind bevorzugt, da sie keinen erhöhten hydraulischen Widerstand erzeugen..
2. Verwenden Sie in der Bypass-Baugruppe eines Schwerkraftsystems einen Kugelhahn mit nahezu keinem Widerstand.
3. Hochdruckkegelelement zum Schminken auswählen



   Produkte mit Schwerkraft-Absperrklappen werden immer waagerecht mit dem Stopfen nach oben platziert.

4. Die Schwerkraftklappe wird immer waagerecht montiert. Außerdem muss der Kopf der Servicemutter senkrecht stehen, sonst schließt sich der Verschluss nicht und beginnt das Kühlmittel in die entgegengesetzte Richtung zu passieren.
5. Kaufen Sie keine Armaturen mit einem gusseisernen Körper. Es ist schwerer und weniger zuverlässig zu arbeiten..
6. Überprüfen Sie die korrekte Installation anhand des Pfeils auf dem Ventilkörper, der die Richtung des Wasserflusses anzeigt..
7. Fittings mit Federverschluss nicht in einen Kreislauf mit natürlicher Zirkulation stecken – die Schwerkraft wird aufgrund des hohen Widerstands gestoppt.

Teller- und Klappenventile müssen regelmäßig gewartet und gereinigt werden. Gelangen feste Partikel oder Ablagerungen unter die Sitzdichtung, verliert das Rückschlagventil seine Dichtigkeit. Die Reinigung erfolgt am besten durch Entfernen des Elements und Ausblasen der angrenzenden Flächen mit einem Kompressor..

Installationsregeln für Rückschlagventile

Bei der Entscheidung, wo das Rückschlagventil zum Heizen platziert werden soll, müssen Sie sich vor allem an den Anforderungen des Projekts orientieren. Wenn der Schaltplan das zwingende Vorhandensein eines Rückschlagventils erfordert, muss dieses an der richtigen Stelle und unter Berücksichtigung aller Anforderungen und Normen installiert werden. Solche Armaturen werden in der Regel bei der Verrohrung des Heizkessels eingebaut.

Bitte beachten Sie, dass Sie für die korrekte Installation des Rückschlagventils seinen Typ entsprechend dem Arbeitsdruck und der Temperatur des Kühlmittels richtig auswählen müssen

Darüber hinaus ist es wichtig, das Produkt so zu montieren, wie es vom Hersteller im technischen Datenblatt der Armaturen angegeben ist. Die Lage der Rückschlagventile wird in der Regel bei der Auslegung der Heizungsanlage festgelegt.

Die Lage der Rückschlagventile wird in der Regel bei der Auslegung der Heizungsanlage festgelegt..

Durch die Installation von Rückschlagventilen an der Heizungsanlage können Sie mehrere Aufgaben gleichzeitig bewältigen. Solche Geräte ermöglichen es vor allem, in Notsituationen negative Folgen für das Heizsystem zu vermeiden. Außerdem ist dies eine Art Versicherung gegen unnötige Reparaturkosten in der Zukunft. Ein weiterer wichtiger Punkt ist die Durchgängigkeit des Betriebs verschiedener Geräte, die in ein System eingeschleift sind. Dies wird nur durch den Einbau von Absperrventilen erreicht.

Wenn Sie sich also Sorgen um die Langlebigkeit und Zuverlässigkeit des Heizbetriebs machen und in Zukunft keine zusätzlichen Kosten haben möchten, dann sollten Sie unbedingt für das Vorhandensein eines Rückschlagventils im Heizkreislauf sorgen..

Bei der Ausstattung eines Heizungssystems ist es wichtig, nicht nur über die Parameter seiner wichtigsten Funktionsteile (Rohre, Heizkessel usw.) nachzudenken, sondern auch auf seine kleinen Komponenten und Mechanismen sowie auf die Qualität der Installation zu achten wovon die Wärmeversorgung maßgeblich abhängt. Das für den sicheren Betrieb verantwortliche Element ist das Sicherheitsventil in der Heizungsanlage, dessen Hauptfunktion darin besteht, vor möglichen Gefahren durch Überlastung der Anlage zu schützen sowie die Zirkulation des Kühlmittels zu steuern. Trotz seines relativ begrenzten Aufgabenspektrums wird ein Rückschlagventil für die Heizung an verschiedenen Stellen der Anlage installiert und ist ein wichtiger Bestandteil davon.

Trotz seines relativ begrenzten Aufgabenspektrums wird ein Rückschlagventil für die Heizung an verschiedenen Stellen der Anlage installiert und ist ein wichtiger Bestandteil davon.

Das für den sicheren Betrieb verantwortliche Element ist ein Sicherheitsventil in der Heizungsanlage, dessen Hauptfunktion darin besteht, vor möglichen Gefahren durch Überlastung der Anlage zu schützen sowie die Zirkulation des Kühlmittels zu steuern

Trotz seines relativ begrenzten Aufgabenspektrums wird ein Rückschlagventil für die Heizung an verschiedenen Stellen der Anlage installiert und ist ein wichtiger Bestandteil davon.

Was ein Überdruckventil zum Heizen sein kann, sowie die Merkmale seiner Einrichtung und seines Anschlusses, werden weiter besprochen.

Lufteinfluss auf das Heizsystem

Die Funktionsweise des Heizsystems basiert auf der Zirkulation von erhitztem Wasser mit der Übertragung eines Teils der Wärme an die Batterien, um den Raum zu heizen. Tritt Luft in das Innere des Systems ein (der Vorgang wird als Lüften bezeichnet), liegt eine Verletzung der Zirkulation des Wärmeträgers vor.

Das System reagiert auf das Lüften wie folgt:

1. Beim Umwälzen des Kühlmittels sind deutlich hörbare Geräusche zu hören, die nicht nur Unbehagen für die Anwohner bereiten, sondern auch ein Symptom für Rohrleitungsvibrationen sowie Spiel in den Gelenken sind. In manchen Fällen führen Vibrationen zur Zerstörung von Schweißverbindungen mit offensichtlich unangenehmen Folgen..
2. In den Kreisläufen bilden sich Lufteinschlüsse. Dies geschieht besonders häufig in Nichtwohnräumen, in denen keine regelmäßige Temperaturkontrolle stattfindet. Die Folge von Staus ist das Abtauen des Systems..
3. Verschlechterung des Kreislaufs oder seine vollständige Einstellung. Bei langsamer Zirkulation nimmt die Effizienz des Systems ab und der Kraftstoffverbrauch steigt..
4. Die Entwicklung korrosiver Prozesse durch das Eindringen von Luft in innere Metallteile. Korrosion führt zu einer kürzeren Lebensdauer der Geräte.

Absperrventile

In Heizungsanlagen werden Absperrventile für Heizungen zur Regelung der Wärmeträgerzufuhr sowie zum Öffnen des Kreislaufs eingesetzt. Es ermöglicht Ihnen, den Heizprozess zu steuern, wodurch er effizienter und rationeller wird. In den meisten Fällen wird im Bereich der Heizkörperverrohrung ein Absperrventil am Heizregister eingebaut. Neben den funktionalen Vorteilen hat eine solche Lösung auch praktische Vorteile: Durch das Schließen des Absperrventils für den Heizspeicher kann der Hausbesitzer die Heizung reparieren, ohne den Betrieb der gesamten Heizungsanlage zu unterbrechen. Absperrventile für Heizungen werden derzeit durch eine Vielzahl von Geräten repräsentiert.

In Heizungsanlagen werden häufig folgende Gerätetypen eingesetzt:

Absperrventile;

• Kugelhähne;
• Nadelventil;
• Absperrschieber.



  Diese Elemente bestehen aus langlebigen Metallen, die gegen Korrosion und hohe Temperaturen beständig sind. Absperrarmaturen schützen den Kreislauf vor kritischen Notfällen und erhöhen die Zuverlässigkeit des Heizungssystems, wodurch negative Folgen bei Ausfall einer separaten Heizung minimiert werden.

Nadelhahn

Die Funktionen, die das Nadelventil zum Heizen erfüllt, können unterschiedlich sein. Je nach Ausführung kann dieses Gerät eine Absperr-, Regel- und Abgleichfunktion übernehmen. In Heizungssystemen wird am häufigsten ein Absperrnadelventil für einen Heizkörper verwendet, mit dem Sie den Durchfluss reibungslos absperren und das Auftreten von Wasserschlägen vermeiden können, die für das System schädlich sind..

Mechanische Balancer

Dies ist eine der Arten von Ventilen, bei denen die Position der Spindel manuell eingestellt wird. Am Griff befindet sich eine digitale Skala, die den aktuellen Wert des Durchgangs in der Rohrleitung anzeigt. Der Vorteil ist die Einsatzmöglichkeit zum Abgleich und als Absperrventil. Beispiel: Stilllegung bestimmter Leitungsabschnitte für Reparaturarbeiten.

Zusätzlich können Sie ein Manometer und ein Thermometer installieren, um Druck und Temperatur zu kontrollieren. Dafür müssen Sie jedoch Modelle mit den entsprechenden Anschlüssen auswählen. Das Herstellungsmaterial ist Messing, seltener wird Edelstahl verwendet. Bei der Auswahl müssen Sie auf die maximale Druckanzeige achten, der das Gerät standhalten kann.

Automatische Balancer

Besteht aus zwei Komponenten – einem mechanischen Ventil und einem Differenzdruckregler. Im ersten ist ein Membranblock verbaut, am Gehäuse befinden sich 2 Verschraubungen, die zur Einstellung an ein Manometer oder an einen Differenzdruckregler angeschlossen werden. Wenn sich der Druck ändert, erhöht oder verringert sich die Dicke des Membranblocks, wodurch der Arbeitsdurchgang der Leitung reguliert wird. Rücklaufmontiert.

Der Differenzdruckregler wird in die Zuleitung eingebaut. Über Kapillarrohre mit mechanischem Balancer verbunden. Bei Änderung der Heizparameter wird der Druck automatisch korrigiert.

Bei großen, verzweigten Systemen empfiehlt sich der Einbau von automatischen Balancern. Dies ist wichtig bei häufigen Druckabfällen, Temperaturänderungen des Kühlmittels. Wenn das System relativ stabil funktioniert, Sie jedoch die hydraulischen Parameter regelmäßig überwachen müssen, können Sie mechanische Balancer installieren.

Tipp: Die Strangregulierventile unterscheiden sich in der Anschlussart. Wählen Sie für kleine Rohre Modelle mit Außen- oder Innengewinde. Es gibt Balancer mit Flanschanschluss.

So stellen Sie das Abgleichventil in der Heizungsanlage ein

Bevor Sie das Gleichgewicht des Heizkörpernetzes einstellen, müssen Sie die Anweisungen für das Ventil lesen, die dem Kauf beigefügt sind. Es zeigt das Anpassungsschema an. Wenn der Benutzer alles richtig installiert, kann er die Kosten für thermische Energie wirklich senken. Das Ventil kann auf zwei Arten eingestellt werden.

Die erste Möglichkeit, das Ventil einzustellen

Dies ist die einfachste und bewährteste Einstellmöglichkeit, die von erfahrenen thermischen Einstellungen in Wassererwärmungsnetzen empfohlen wird. Dazu müssen Sie die Anzahl der Ventilumdrehungen durch die Anzahl der Batterien dividieren, die im Heizkreis um den Raum herum installiert sind. Diese Technik ermöglicht es, den Schritt des Abstimmalgorithmus korrekt zu bestimmen. Die Methode besteht darin, alle Ventile in umgekehrter Reihenfolge zu schließen – von der letzten bis zur ersten Batterie in Bezug auf die Wärmequelle.

Zum Beispiel für eine Sackgassenschaltung mit 4 Heizkörpern mit mechanischen Abgleichventilen und einer Spindelverstellung von 4,5 Umdrehungen:

4,5: 4 = 1,1 Umdrehungen

Öffnungsschema:

1. Erstes Strangregulierventil – 1,1 Umdrehung.
2. Zweites Abgleichventil – 2,2 Umdrehungen.
3. Drittes Abgleichventil – 3,3 Umdrehungen.
4. Viertes Ausgleichsventil – 4,5 Umdrehungen.

Die zweite Möglichkeit, den Balancer einzustellen

Es gibt noch eine weitere, sehr hochwertige Art des Balancierens. Es wird viel schneller durchgeführt und enthält die Möglichkeit, einige Besonderheiten des Standorts der Batterie zu berücksichtigen. Das einzige, was benötigt wird, um es zu vervollständigen, ist ein Kontaktthermometer.

Der komplette Vorgang läuft in folgender Reihenfolge ab:

1. Alle Ventile werden geöffnet und das Netzwerk kann ein Temperaturgleichgewicht mit der Betriebstemperatur, z. B. bei 80 C ., eingehen.
2. Messen Sie die Temperatur aller Heizgeräte.
3. Beseitigen Sie den Unterschied, indem Sie den ersten und den mittleren Hahn schließen. Endventile sind nicht einstellbar.
4. Normalerweise dreht sich das erste Ventil nicht mehr als 1,5 Umdrehungen und das mittlere – 2,5 Umdrehungen..
5. Lassen Sie das System innerhalb von 20 Minuten zum Temperaturgleichgewicht kommen
6. Sie messen Temperaturen und justieren die Ventile bei Bedarf weiter.

Mayevsky Kran

Mayevsky Krandesign

Wenn sich die Erwärmung eines bestimmten Heizkörpers erheblich verschlechtert hat, besteht eine hohe Wahrscheinlichkeit einer Luftschleuse. Um eine Überhitzung des Kühlmittels zu vermeiden, müssen im Voraus Mayevsky-Hähne an jedem der Heizgeräte installiert werden.

Dieses Heizungsregelventil ist ein Nadelventil, das im geschlossenen Zustand vollständig dicht ist. Am oberen Kühlerrohr angebracht, hilft es bei Luftstaus, diese zu beseitigen. Verwenden Sie dazu einen Schlüssel oder einen Schraubendreher, um den Druckgrad des Vorhangs zu lösen. Dies geschieht solange, bis das charakteristische Geräusch der Abluft zu hören ist. Der Vorgang endet erst, wenn das Kühlmittel zu fließen beginnt.

Empfohlene Hersteller

Mehrere globale Hersteller beschäftigen sich mit der Herstellung solcher Absperr- und Regelventile. Die Arbeit der Wärmezufuhr hängt von der Qualität der Materialien, der Genauigkeit der Einstellung und dem Design ab. Daher wird empfohlen, keine Analoga, sondern Originalmodelle zu kaufen. Dies erhöht die Zuverlässigkeit des Systems..

Balancer von Valtec, Danfoss, Herz und Honeywell sind auf dem Markt zu finden. Sie unterscheiden sich nur im Aussehen, ihre Funktionsmerkmale sind gleich. Die Tabelle zeigt gängige Heizungsbalancer dieser Hersteller..

Hersteller	Mechanischer Ausgleich	Automatischer Balancer
Valtec	VT.042.G	VT.040.G
Danfoss	Dreher MVT oder MNT	AB-PM, APT oder ASV
Herz	4017 M	TS-V
Honeywell	Kombi-3-Plus	–

Diese Modelle unterscheiden sich in Größe und Anschlussmöglichkeiten an die Pipeline. Einige von ihnen sind nur für die Kaltwasserversorgung ausgelegt, die meisten sind jedoch universell und können zur Heizung und Wasserversorgung verwendet werden. Beispiel – Danfoss-Produkte.

Luftventil zum Heizen zum Entlüften der Batterie

In modernen Heizungssystemen ist ein spezielles Gerät zum Entfernen der angesammelten Luft vorgesehen – ein Luftventil zum Heizen. Ohne dieses Gerät könnte die Heizung nicht normal funktionieren ….

Was ist eine Schminkeinheit und wie funktioniert sie

Dieser Knoten ist, wie bereits erwähnt, ein wichtiges Heizelement. Seine Hauptaufgabe besteht darin, die Kühlmittelmenge zu kontrollieren und gegebenenfalls nachzufüllen..

In modernen Heizungsanlagen werden in der Regel Automatikeinheiten installiert, deren Hauptelement ein Nachspeiseventil ist. Es hat eine kleine Membran, die vom Druck im Inneren des Systems und von einer Feder beaufschlagt wird.

Sinkt der Druck im Heizkreis, verringert sich die Wirkung auf die Feder entsprechend. Die Membrane hört auf, die Feder zusammenzudrücken und drückt auf den Schaft, wodurch sich die Öffnung zum Nachfüllen des Heizsystems öffnet. Durch dieses Loch fließt Wasser.

In der Regel wird das Nachspeiseventil für die Heizungsanlage an der Leitung installiert, die normales Wasser liefert. Das heißt, es ist an das Wasserversorgungssystem angeschlossen. Dies sollte berücksichtigt werden, da für das Heizsystem gereinigtes Wasser verwendet wird (es hinterlässt weniger Plaque an den Wänden von Rohren und Heizkörpern).

Während das übliche Wasser aus dem Wasserversorgungssystem nicht gereinigt wurde. Das heißt, es ist rationaler, einen kleinen Filter am Einlass anzubringen und ihn von Zeit zu Zeit zu wechseln. So schützen Sie Rohre und Anschlüsse vor vorzeitiger Ablagerung..

Wenn zusätzliches Wasser in das Heizsystem zu fließen beginnt, beginnt der Druck darin allmählich zu steigen. Sobald das erforderliche Niveau erreicht ist, wird die Membran wieder mit Druck beaufschlagt. Es wirkt auf eine Feder, die beim Zusammendrücken das Loch verschließt.

Woraus das Nachspeiseventil besteht

Wichtig: Es kann vorkommen, dass das Kühlmittel aus dem Heizkreislauf mit hoher Wahrscheinlichkeit in die Wasserleitungen gelangt. Dies ist höchst unerwünscht, da viele Besitzer Wasser mit Frostschutzmittel als Wärmeträger verwenden.

Wo installieren?

Experten sagen, dass es am besten ist, das Nachspeiseventil in der Nähe des Ausdehnungsgefäßes zu installieren. Dies ist tatsächlich der Fall, da der Tank regelmäßig angesteuert wird und dementsprechend unmittelbar nachdem der Druck im System durch den Betrieb des Tanks abfällt, automatisch durch das Ventil wiederhergestellt wird. Das heißt, Druckunterbrechungen sind extrem kurzlebig und beeinträchtigen nicht die Qualität des Systems..

Die Nachspeiseeinheit sollte nicht an den Rücklaufleitungen in der Nähe des Heizkessels angebracht werden. In diesem Fall kann eine Portion Kaltwasser zu Störungen führen. Ebenso wird nicht empfohlen, ein automatisches Nachspeiseventil an den Wasserversorgungsleitungen zu installieren. In diesem Fall ist das Kühlmittel zu heiß und kann die Elemente des Geräts selbst beschädigen..

Warum Automatisierung?

Vorbei sind die Zeiten, in denen das Druckniveau im System manuell angepasst wurde. Der Grund für die Installation eines automatischen Knotens besteht darin, dass tatsächlich häufig Make-up erforderlich ist. Die Automatisierung selbst steuert das Druckniveau, bestimmt selbst die erforderliche Wassermenge, die hinzugefügt werden sollte, um den Heizbetrieb zu normalisieren.

Das alimat Nachspeiseventil ist ein Paradebeispiel für hochwertige moderne Ausstattung. Dies ist ein Qualitätselement, das Ihnen hilft, den normalen Betrieb des Heizsystems ohne Druckprobleme zu gewährleisten..

Das Funktionsprinzip des automatischen Nachspeiseventils

Das Funktionsprinzip sowie der Installationsprozess für ein solches Gerät sind äußerst einfach. Alle Betriebsparameter müssen vorab konfiguriert werden. Zukünftige Wasserverluste vorprogrammieren – in der Regel sollten Sie auch den Mindestdruck im Netz angeben. Und wenn das Volumen des Arbeitsfluids beispielsweise um 10 Prozent abnimmt, wird das Ventil aktiviert, das wiederum die Pumpe startet.

Mit dieser Pumpe wird kaltes Wasser aus der Zuleitung in den erforderlichen Mengen in die Heizungsleitung gepumpt. Und sobald die Flüssigkeitsverluste aufgefüllt sind, arbeitet das Ventil wieder und stoppt die automatische Kühlmittelzufuhr..

Es ist durchaus möglich, die Installation der beschriebenen Vorrichtung allein zu bewältigen. Zuerst muss ein Manometer oder ein anderer elektronischer Sensor vom Kontakttyp an der Kaltwasserleitung installiert werden (mit Hilfe eines solchen Sensors kann der Benutzer den Druck gleichzeitig in zwei Richtungen regulieren). Eine der Gruppen muss auf den Mindestdruck im Netz eingestellt werden.

An dieser Stelle sollte ein Schütz oder ein Zwischenrelais installiert werden. Und sobald das Volumen des heißen Kühlmittels in der geschlossenen Leitung abnimmt, löst dieser Schütz die Aktivierung eines Mechanismus aus, der die ziehende Pumpausrüstung startet. Es gibt auch eine zweite Gruppe – sie ist notwendig, um all diese Prozesse zu deaktivieren, wenn Flüssigkeitsverluste aufgefüllt werden. Der Stellantrieb kann in diesem Fall ein elektrisches Ventil sein – eine Art Ventil, das mit einem Elektromotor ausgestattet ist.

Wichtiger Hinweis! Wird das Heizsystem mittels Automatisierung gespeist, regelt es (Automation) selbstständig den Betriebsdruck und berechnet das Ausgleichsvolumen der Flüssigkeit. Make-up umgehen – wenn Sie es brauchen?

Es ist einfach so, dass fast alle geschlossenen Heizsysteme nur bei einem hohen Druck des Arbeitsfluids normal funktionieren können. Dies ist jedoch nicht der einzige wichtige Faktor, da auch die Temperatur des Kühlmittels stattfindet.

Steigt also die Temperatur, so führt dies zu einer Temperaturausdehnung einzelner technischer Netzknoten. Und um diese Ausdehnung zu kompensieren, wird ein spezieller Hydrospeicher (auch als expamzomat bekannt) installiert, der in der Lage ist, überschüssige hydraulische Energie aufzunehmen oder umgekehrt bei einem Defizit wieder abzugeben. Der Speicher wird wie der Sanitärbypass angeschlossen.

Eine Besonderheit einer offenen Heizleitung ist, dass in ihr kein hoher Druck herrscht. In dieser Hinsicht kann ein etwas modernisiertes Ausdehnungsgefäß als eine Art Sensor zur Reduzierung des Flüssigkeitsvolumens dienen. Dieser Tank sollte am höchsten Punkt im System installiert werden..

Beachten Sie! Die Nachfüllung erfolgt in diesem Fall ausschließlich mit einer Verringerung des Kühlmittelvolumens im Tank. Um festzustellen, ob der Füllstand wirklich gesunken ist, müssen Sie das Steuerrohr öffnen: Bei Kühlmittelmangel ist dort kein Druck vorhanden

Oft wird der Auslass dieses Rohres in der Küche oder im Badezimmer installiert. Und wenn während der Revision kein Druck vorhanden ist, muss dem System Arbeitsflüssigkeit hinzugefügt werden. Dazu dient ein weiteres Element des Einspeisesystems – ein Knoten, der das Heizungsnetz mit der Wasserversorgung verbindet. Aus konstruktiver Sicht wird dieser Knoten solche Elemente enthalten.

• Kugelhahn, der den Wasserfluss in das Netz schließt / öffnet.
• Rückschlagventil – wird benötigt, um den Rückfluss von Flüssigkeit aus dem Netz in die Wasserversorgung zu verhindern. Dies kann beispielsweise bei Wassermangel in einer zentralen Wasserversorgungsleitung geschehen..
• Filter. Wie Sie wissen, entspricht die Qualität des Leitungswassers nicht immer den Anforderungen, daher muss es zusätzlich von allen möglichen Ablagerungen gereinigt werden. Geschieht dies nicht, bildet sich auf den Innenflächen von Metallelementen eine Zunderschicht..

Nach diesem Schema wird die Zusammensetzung des offenen Heizsystems durchgeführt. Es ist jedoch zu beachten, dass im Voraus eine Entlüftung installiert werden muss, mit deren Hilfe überschüssige Luft entfernt wird. Wir fügen auch hinzu, dass zum kompetenten Auffüllen der Wassermenge die Mindesttemperaturanzeige erforderlich ist.

Beachten Sie! Ein einfacheres Nachspeiseschema kann aus einem gewöhnlichen Vorratstank bestehen, obwohl der Wasserstand in diesem Fall visuell überwacht werden muss

So schließen Sie das Heizsystem an

Bei einem geschlossenen Kreislauf macht es kaum einen Unterschied, wo die Nachspeiseleitung angeschlossen wird – an den Vor- oder Rücklauf. Wir empfehlen die klassische bewährte Methode – die Entnahmestelle sollte sich im Rücklauf neben dem Kessel, nach Umwälzpumpe und Ausdehnungsgefäß befinden. Ursachen:

• das Gerät befindet sich im Ofenraum neben Geräten und Geräten;
• das Pumpen von Wasser in den Rücklauf wird sofort auf dem Manometer angezeigt, das im Vorlauf hinter dem Kessel installiert ist;
• der Anschluss befindet sich am tiefsten Punkt, die Strömung verteilt sich in 2 Richtungen – in den Kessel und in die Heizkörper, die Luft wird gleichmäßig herausgedrückt.

Ebenso schneidet das Make-up in den Rücklauf des offenen Systems. Die zweite Möglichkeit besteht darin, das Kühlmittel direkt in den Tank zu geben, der Nachteil der Methode besteht darin, die Zuleitung auf den Dachboden zu verlegen.

Der Anschluss der Nachspeiseleitung ist auch an anderen Stellen erlaubt:

• an eine vom Hersteller bereitgestellte separate Einrichtung eines Festbrennstoffkessels;
• zum unteren Ende des Hydraulikpfeils;
• zum Rücklaufverteiler des Verteilers;
• zum Ausgang des indirekten Heizkessels.

Diese Optionen werden normalerweise in komplexen und verzweigten Systemen von Berghütten implementiert. Die Nachspeiseverbindung zum Kessel wird im nächsten Video demonstriert:

Geräte mit geradem Rohr

Ein gerader Luftauslass ist die am meisten nachgefragte Version des Geräts, da er für die Installation an den oberen Enden von vertikalen Steigleitungen, an Fußbodenheizungskollektoren, als Teil einer Sicherheitsgruppe, an Umwälzpumpen geeignet ist. Mit Hilfe eines T-Stücks kann es in einen problematischen Abschnitt der Rohrleitung geschnitten werden, wenn ein kleiner Neigungswinkel das Auftreten von Luftschleusen provoziert.

Konstruktion einer direkten automatischen Entlüftung mit einem Abzweigrohr

Heizkörper- und Eckmodelle

Der abgewinkelte Luftauslass ist für den Einbau an schwer zugänglichen Stellen konzipiert. Durch das seitlich am Gehäuse befindliche Abzweigrohr kann das Gerät beispielsweise an das Gewindeende der waagerechten Rohrleitung des Sackgassenabzweigs der Heizungsanlage angeschlossen werden. Bei Bedarf können anstelle von direkten Winkel-Luftausströmern in der Heizungsanlage verwendet werden.

Anstelle eines manuellen Mayevsky-Wasserhahns können an Heizkörpern standardmäßige automatische Ablassventile mit Winkel angebracht werden, um häufige Lufteinschlüsse von Heizkörpern zu entfernen. Ein rationalerer Ansatz ist jedoch die Verwendung spezieller automatischer Kühlerlüftungsdüsen. Auch dieses Modell hat ein eckiges Design, unterscheidet sich jedoch durch ein Gewinde vom Standardgewinde – es eignet sich zum direkten Anschluss des Gerätes an den Heizkörper, ohne Verwendung eines Adapters.

Warum eine Aufladung erforderlich ist

Nach dem Befüllen des Warmwasserheizkreises beginnt das Flüssigkeitsvolumen darin aus verschiedenen Gründen allmählich abzunehmen. Luft tritt ohne Kühlmittel in den Ort ein, was die Funktion des Systems negativ beeinflusst.

In einem geschlossenen Kreislauf mit Zwangsumwälzung fällt der Druck allmählich ab, außerdem verschleißt die Pumpe, die nicht dafür ausgelegt ist, ein Luft-Wasser-Gemisch zu pumpen, schneller und kann vorzeitig ausfallen. Dadurch wird die Bewegung des Kühlmittels gestört, es überhitzt, was zu einer Notabschaltung des Kessels führt. Im offenen Kreislauf überhitzt das Kühlmittel auch, wenn sein Volumen für die volle Funktion des Systems nicht ausreicht..

Es ist wichtig zu verstehen, was den Wasseraustritt aus einem offenen und geschlossenen Heizungssystem verursacht:

• in einem Kreislauf mit offenem Ausgleichsbehälter verdampft das Kühlmittel recht intensiv aus dem Behälter und sollte regelmäßig nachgefüllt werden;
• Beim Auslösen der automatischen Ventile zum Entlüften der Anlage gelangt auch ein Teil des Kühlmittels in Form von Dampf nach außen, da die Ventile zum Entlüften der Anlage an den höchsten Stellen des Kreislaufs installiert sind, wo nach nach den Gesetzen der Physik ist die Flüssigkeitstemperatur maximal;
• der Betrieb eines Festbrennstoffkessels wird von der Betätigung des Sicherheitsventils begleitet, wenn sich das Kühlmittel auf kritisch hohe Temperaturen erwärmt, während Dampf und ein Teil der Flüssigkeit aus dem Kreislauf ausgestoßen werden, außerdem kann das Sicherheitsventil ständig Dampf untergraben oder auslaufen, während die Tropfen schnell verdunsten, ohne Spuren zu hinterlassen;
• um Luft aus den Kühlern zu entlüften, wird ein Mayevsky-Kran verwendet – beim Entfernen der Luftschleuse müssen Sie auf einen stetigen Kühlmittelstrom warten, wodurch das Flüssigkeitsvolumen im Kreislauf abnimmt.
• Undichtigkeiten (manchmal nicht wahrnehmbar) an den Fugen an den Einbauorten von Systemelementen sind auch einer der Gründe für den Mangel an Kühlmittel in der Rohrleitung.

Offener Heizkreis: Einbau Wattregler, Flüssigkeitsmenge

Ein offener Heizkreis gilt als nichtflüchtig und am einfachsten. Es nutzt die natürliche Bewegung des Kühlmittels. Das Funktionsprinzip basiert auf thermodynamischen Gesetzen.

Am Ausgang des Kessels wird ein hoher Druck erzeugt, dann gelangt das erwärmte Kühlmittel durch die Rohrleitung in den Teil der Rohrleitung mit reduziertem Druck, wo die Temperatur sinkt. Danach fließt kaltes Wasser zurück in den Boiler und erwärmt sich dort..

Die erhitzte Flüssigkeit dehnt sich aus, daher ist der Kreislauf mit einem Ausdehnungsgefäß ausgestattet. Das Element ist notwendig, um bei der Expansion überschüssige Flüssigkeit aufzunehmen und in gekühlter Form in die Leitung zurückzuführen.

Der Tank ist an einigen Stellen undicht: Das Kühlmittel verdampft, der Wasserstand muss aufgefüllt werden. Dazu werden Nachspeisepumpen betrieben.

Eine offene Autobahn besteht auch aus den folgenden Elementen:

• Heizkörper;
• ein mit Gas, Festbrennstoff oder Diesel betriebener Kessel;
• Ausgleichsbehälter;
• Absperrventile aus Edelstahl;
• Pipeline.

Rohre im offenen Kreislauf erwärmen sich aufgrund der langsamen Wasserzirkulation langsam. Dies verhindert das Sieden des Kühlmittels und beschädigt die Rohre nicht. Wird die Heizungsleitung im Winter nicht genutzt, muss das Wasser abgelassen werden.

Anzeichen eines kritischen Kühlmittelmangels

Nicht alle Eigentümer von Privathäusern überwachen den technischen Zustand der Warmwasserbereitung, es funktioniert – und okay. Wenn sich ein latentes Leck bildet, arbeitet das System noch eine Weile weiter, bis die Kühlmittelmenge auf ein kritisches Niveau sinkt. Dieser Moment wird aus folgenden Gründen verfolgt:

1. Bei einem offenen System wird zuerst das Ausdehnungsgefäß entleert, dann wird die vom Kessel aufsteigende Hauptsteigleitung mit Luft gefüllt. Ergebnis: kalte Batterien mit Überhitzung der Zuleitung, Einschalten der maximalen Drehzahl der Umwälzpumpe hilft nicht.
2. Wassermangel bei Schwerkraftverkabelung äußert sich in ähnlicher Weise, zusätzlich hört man das Sprudeln des Wassers im Steigrohr.
3. Bei einer Gasheizung (offener Kreislauf) kommt es häufig zu Brennerstarts / -einschaltungen – Taktung, der TT-Kessel überhitzt und kocht.
4. Kühlmittelmangel in einem geschlossenen (Druck-)Kreislauf wird am Manometer angezeigt – der Druck nimmt allmählich ab. Wandmontierte Modelle von Gaskesseln stoppen automatisch, wenn sie einen Schwellenwert von 0,8 bar unterschreiten.
5. Standfeste nichtflüchtige Geräte und Festbrennstoffkessel erhitzen das Restwasser in einem geschlossenen System regelmäßig weiter, bis das vom Kühlmittel freigesetzte Volumen mit Luft gefüllt ist. Die Zirkulation stoppt, es kommt zu einer Überhitzung, das Sicherheitsventil wird ausgelöst.

Eine wichtige Klarstellung. Wenn ein TT-Kessel kocht, der in einem offenen Gravitationssystem betrieben wird, erfolgt keine Explosion, da das Kühlmittel mit der Atmosphäre in Verbindung steht. Das von der Heizung erhitzte Wasser verdampft, dann entsteht ein Feuer im Heizraum. Obwohl der beschriebene Prozess viel Zeit in Anspruch nimmt, sind solche Situationen keineswegs ungewöhnlich..

Wir werden nicht erklären, warum das System aufgefüllt werden muss – dies ist eine offensichtliche Maßnahme, um die Effizienz der Heizung zu erhalten. Es bleibt die Methode zum Auffüllen des Wärmenetzes zu wählen.

Ventil für die automatische Nachspeisung der Heizungsanlage: Installationsmerkmale

Wie oben erwähnt, ist der Nachspeisedruckminderer das wichtigste Element der Nachspeiseeinheit. Die Leistungsfähigkeit der gesamten Nachspeiseeinheit hängt von der korrekten Installation des Druckminderventils ab..

Daher sind beim Einbau des Druckminderventils folgende Empfehlungen zu beachten:

• Für den Einbau in eine Heizungsanlage wählen Sie am besten ein Ventil mit Manometer..
• Das Ventil muss an der Stelle mit dem niedrigsten Druck im System installiert werden. In einem geschlossenen Heizkreis ist ein solcher Punkt also der Eintrittspunkt vor der Pumpe.
• Beim Einbau einer mechanischen Armatur muss die Anlage zusätzlich mit Absperrventilen ausgestattet werden. So kann das Ankerventil zwischen der Kaltwasserleitung und dem Eingang zum Heizkreis eingebaut werden..

Gleichzeitig muss die Heizungsanlage mit einer Umwälzpumpe ausgestattet sein, die den Druck erhöht, damit das Ventil effizienter arbeitet. Dieses Gerät erzeugt mehr Druck, als das Ventil allein liefern kann..

Kesselreduzierer

Das Reduzierstück wird in der Rücklaufleitung vor dem Kessel installiert, um dem Netzkreislauf Zusatzwasser zuzuführen. Wasser aus der Stadtleitung tritt durch das Ventil ein, wenn der Druck in der Netzleitung abfällt, verursacht durch Lecks oder eine Luftschleuse. Wenn nach dem Schema die Installation einer Umwälzpumpe vorgesehen ist, wird diese an zweiter Stelle montiert. Andernfalls kann es zu Fehlfunktionen des gesamten Heizsystems kommen..

Das Untersetzungsgetriebe arbeitet im Automatikbetrieb ohne Servicepersonal. Manchmal ist dies nicht immer bequem, da das Leck nicht kontrolliert werden kann und seine Größe Notfallgrößen erreichen kann. Daher bevorzugen viele Benutzer den manuellen Nachspeisemodus oder richten Systeme mit Alarmen für hohe Leckagen ein..

Pumpengruppe

Eine oder mehrere Pumpen liefern Frischwasser vor den Kesseln mit einem höheren Druck als dem Rücklaufwasser. Die Pumpe wird über einen Drucksensor angesteuert und fördert Wasser aus dem Frischwassertank.

Es gibt Schemata mit einer Tauchpumpe, die Wasser aus einem Brunnen oder Brunnen entnehmen kann. Die Pumpengruppe wird nach der Stundenleistung der Standardnachspeisung berechnet, die Anzahl der Elektropumpen muss mindestens 2 betragen, davon eine Reserve.

Wasserfilter schminken

Verunreinigungen im Rohwasser beeinträchtigen den Betrieb der Heizungsanlage, insbesondere des Kessels, und können sich in Form von Kesselstein und Schlamm auf den Heizflächen des Kessels ablagern, die Umwälzgeschwindigkeit des Kühlmittels verringern und eine Überhitzung im Kessel verursachen Kessel, mit anschließendem Rohrbruch.

Daher wird eine Ausrüstung installiert, um das Ergänzungswasser zu reinigen..

Eine einfachere Reinigung erfolgt mit mechanischen Filtern, die mit Sand oder Aktivkohle gefüllt sind. Es können auch einfachere Geräte angeordnet werden – Schlammsammler, in denen Siebe installiert sind und die einen größeren Körperdurchmesser als Rücklaufrohre haben. Wasser dringt in den Sumpf ein, seine Geschwindigkeit sinkt und Schwebstoffe fallen aus. Komplexere Härtesalze müssen in speziellen Enthärtungsfiltern entfernt werden..

Wartung des Gerätes

Werden die Standard-Betriebsbedingungen für die Werte Druck, Temperatur und mechanische Beanspruchung eingehalten, kann das Gerät jahrelang ohne Wartungs- und Reparaturbedarf dienen..

Es wird jedoch empfohlen, die Anschlüsse des Nachspeiseventils, den Zustand der kleinen O-Ringe und die korrekte Funktion des Manometers regelmäßig zu überprüfen..

Wenn in der Konstruktion ein Filter vorgesehen ist, sollte dessen Sieb regelmäßig gereinigt werden, ggf. die Dichtungen wechseln..

Berechnung der Heizungsnachbildung

Wie oben erwähnt, sorgt das Nachspeiseventil für den sicheren Betrieb der Heizungsanlage. Für einen stabilen Betrieb ist eine qualitativ hochwertige Berechnung der Systemversorgung und eine zuverlässige Installation des Ventils erforderlich..

Zur Berechnung der Heizungsnachladung wird eine Formel verwendet, bei der die Fläche des Hauses mit der Klimaleistung multipliziert und durch zehn geteilt wird. Der klimatische Leistungsfaktor wird basierend auf der Region bestimmt, in der sich das Haus befindet.

Berechnung der Nachheizleistung bezogen auf die Region

Regionsname Nachspeiseleistung, kW

Zentralregion	1,3-1,6
Nördliche Region	1,6-2,2
Südregion	0,8-0,95

Die Formel zur Berechnung der Nachspeiseleistung Nk = 100 * 1,3 / 10 = 13 kW

wo

100 ist die Fläche des Gebäudes in m²;

1.3 ist ein Indikator für die Klimaleistung.

Organisation der automatischen Aufladung

Für alle, die keine Zeit haben, im Heizraum herumzualbern, eignet sich die automatische Beschickung der Heizungsanlage. Dies führt zum Kauf zusätzlicher Armaturen sowie zur Installation vor Ort. Das Wesen der Methode ist die gleiche wie im ersten einfachen Schema, aber anstelle eines herkömmlichen Wasserhahns wird eine ganze Einheit an der Versorgungsleitung installiert, wie in der Abbildung gezeigt:

Das Hauptelement des vorgestellten Diagramms ist ein Druckminderer zum Aufbau des Heizsystems. Das funktioniert so: Während der Druck im Heizungsnetz eines Privathauses über dem Minimum liegt, befindet sich die Feder im komprimierten Zustand, einseitig unterstützt vom Kühlmittel. Wenn der Druck unter den eingestellten Grenzwert fällt, richtet sich die Feder, deren elastische Kraft größer wird, auf und öffnet den Durchgang für den Durchfluss aus der Wasserversorgung.

Nach dem Befüllen steigt der Druck im Netz wieder an und überwindet die Federkraft, wodurch die Klappe geschlossen wird. Der Nachspeiseregler enthält neben der Reduktionseinheit ein Sieb und ein Rückschlagventil. Davor ist eine Durchflusssperre eingebaut, die das Eindringen von verschmutztem Kühlmittel in die Kaltwasserleitung verhindert. Das Filterelement ist mit 2 Manometern ausgestattet, um den Verschmutzungsgrad aus dem Druckabfall zu bestimmen. Alle Armaturen sind am Bypass installiert und mit Absperrventilen ausgestattet, die eine Wartung ermöglichen.

Bei häufigen Wasserabschaltungen oder bei autarker Wasserversorgung muss der Druck am Eingang des Automaten von einer Pumpe zur Speisung eines Systems mit Membranspeicher bereitgestellt werden. Eine Pumpe zu kaufen und zu installieren, nur um das Wärmenetz aufzufüllen, ist jedoch unpraktisch. Sie muss so montiert und befestigt werden, dass die Pumpe bei fehlender zentraler Wasserversorgung im gesamten Hausnetz Druck aufbaut und Wasser aus einem Reservetank oder Pool fördert.

Geschlossener Kreislauf mit Getriebe und Wasserhahn: Tankstelle (Kapazität), Frostschutzmittelverbrauch

Steigt die Temperatur in der Leitung, öffnet das Ventil am Ausdehnungsgefäß wie ein Absperrschieber, um das überschüssige Wasser abzuführen. Sinkt die Temperatur des Kühlmittels, pumpt die Pumpe Wasser zurück in die Leitung.

Es wird empfohlen, den Druck eines geschlossenen Systems innerhalb der voreingestellten Grenzen zu halten. Dies hilft, das Kühlmittel zu entlüften. Ausdehnungsgefäß reguliert stabilen Betrieb und kontrolliert den Flüssigkeitsfluss.

Make-up in einem offenen Heizsystem

In den Heizungsnetzen von Privathäusern mit erzwungener Strömung des Wärmeträgers werden daher Ventile zum Nachladen verwendet, die den Kreislauf automatisch mit Wasser versorgen. In offenen Systemen kleiner Wohngebäude oder Sommerhäuser wird normalerweise ein etwas anderes, viel einfacheres Schema zum Hinzufügen eines Kühlmittels verwendet. Das automatische Aufladen des Heizsystems ist in diesem Fall höchstwahrscheinlich überflüssig..

Ausdehnungsgefäße in natürlichen Strömungsnetzen werden normalerweise auf dem Dachboden montiert. Um bei solchen Anlagen die Wassermenge im Kreislauf regeln zu können, werden ihnen neben dem Rück- und Vorlauf zwei weitere Leitungen zugeführt. Einer von ihnen wird als Kontroller bezeichnet und schneidet in den Tank darunter. Das zweite (Überlaufrohr) wird oben zum Ausdehnungsgefäß geführt. Dann werden die Rohre zum Beispiel in die Küche gezogen.

Die Überprüfung, ob eine ausreichende Wassermenge im Heizsystemkreislauf vorhanden ist, ist bei einer solchen Konstruktion recht einfach. Wenn das Kühlmittel beim Öffnen nicht aus dem im Steuerrohr des Tanks eingelassenen Hahn fließt, ist nicht genug davon im System vorhanden. Öffnen Sie in diesem Fall vor dem Hinzufügen von Flüssigkeit zum Kreislauf das Ventil am Überlaufrohr. Sobald das System auf die erforderlichen Parameter gefüllt ist, beginnt Wasser daraus zu fließen..

Installationsanleitung

Der erste Schritt besteht darin, die Wasserleitung in der Wohnung oder im Haus auszuschalten. Wählen Sie dann den Bereich aus, in dem das Ventil stehen soll, und schneiden Sie ihn mit einem Schleifer aus. Um die Stirnflächen des Rohres von Abplatzern zu reinigen.

Für die Dichtheit müssen Sie eine Gummidichtung in die Buchse einlegen (wenn die Installation mit Gewinde erfolgt, anstelle der Dichtung – einer Sanitärfolie). Danach den Belüfter einbauen und fest im Steigrohr befestigen.

Für eine Wohnung werden mindestens 3 Ventile für die interne Kanalisation benötigt – eine für jeden Verbraucher.

Aktuelle Beratung zu Verpackung und Pflege

Welches Netzteil Sie auch wählen, denken Sie zunächst daran, dass es sicher und einfach zu bedienen sein muss und aus hochwertigen Materialien besteht. Wenn das Heizsystem klein ist, bevorzugen Sie ein Gerät mit möglichst einfachem Design. Der Zentralträger mit beweglichen Teilen und der interne Ausgleichskolben müssen aus Materialien mit niedrigem Haftbeiwert bestehen: Die Gefahr der Kalkbildung in der Baugruppe muss minimiert werden. Es ist kein Geheimnis, dass sie der Hauptgrund für die schlechte Leistung des Geräts sind..

Achten Sie darauf, ob das Produkt über eine austauschbare Kartusche verfügt: Dies erleichtert und beschleunigt die Überarbeitung der Montage für Sie erheblich.

Eine regelmäßige Wartung des Nachspeisegeräts hilft, Störungen im gesamten Heizsystem zu vermeiden

Um die gesamte Kartusche zu reinigen oder auszutauschen, gehen Sie wie folgt vor:

1. Isolieren Sie die Installation.
2. Schrauben Sie den Bedienknopf an der Unterseite ab.
3. Drehen Sie die Einstellschraube ganz heraus und entfernen Sie die Abdeckung.
4. Entfernen Sie die Patrone mit einer Zange.
5. Nach den notwendigen Manipulationen das Gerät wieder zusammenbauen.

Es bleibt nur noch, die Geräte neu zu konfigurieren und den reibungslosen Betrieb der Heizungsanlage in Ihrem Zuhause weiterhin zu genießen.!

Zum Schluss noch auf die sichere Kühlmittelzugabe

Beachten Sie beim Befüllen mit Wasser oder partiellem Make-up unsere Empfehlungen:

1. Füllen Sie das beheizte System langsam auf, indem Sie das Ventil um ein Viertel des Hebelhubs öffnen. Auf diese Weise können Lufteinschlüsse vermieden und der Kesselwärmetauscher vor Temperaturschocks geschützt werden..
2. Tanken Sie von Grund auf nach, wenn der Wärmeerzeuger nicht funktioniert und die Umwälzpumpe ausgeschaltet ist..
3. Überprüfen Sie den Druck im Ausgleichsbehälter und gehen Sie alle Kühler durch, öffnen Sie die Mayevsky-Hähne, um die Luft abzulassen.
4. Wenn Ihr Heizkessel mit moderner Elektronik ausgestattet ist, lesen Sie unbedingt die Punkte in der Anleitung zur Nachspeisung. Häufig ist es erforderlich, im Gerät einen speziellen Servicemodus zu aktivieren..
5. Überschüssiger Druck wird einfach durch die nächste Entlüftungsöffnung abgelassen.



   Das Nachspeisemodul für ein komplexes System kann an eine verlustarme Weiche und einen Verteiler angeschlossen werden

Referenz. Gusseisen-Wärmetauscher reißen leicht durch plötzliche Temperaturänderungen und Stahlöfen sind von innen mit Kondensat bedeckt. Letzteres vermischt sich mit dem Ruß und bildet einen dichten Belag..

Das Pumpen von Frostschutzmittel mit einer Handpumpe birgt keine Fallstricke. Presswerke verfügen über ein eigenes Manometer zur Überwachung des aktuellen Drucks an der Entnahmestelle.

Installationsempfehlungen

Beim Anbringen von Ventilen an Rohrleitungen wird empfohlen, die folgenden Regeln einzuhalten:

• Stellen Sie vor dem Kauf eines Ventils sicher, dass es richtig ausgewählt ist, d.h. seine räumliche Lage, Druck- und Temperaturcharakteristik entspricht der Bewegungsrichtung und den Parametern des zugeführten Mediums.
• Die Geräte werden streng in Bewegungsrichtung des Kühlmittels eingebaut. Um dies anzuzeigen, ist ein Markierungspfeil auf das Gehäuse gegossen, der die korrekte Position des Geräts anzeigt..
• Zum Abdichten von Stoßfugen werden nur hitzebeständige Dichtungen verwendet, am akzeptabelsten sind Paronitringe.
• Die Armatur muss zwischen streng koaxialen Abschnitten der Rohrleitung installiert werden, in diesem Fall wird sie keinen übermäßigen physischen Stößen ausgesetzt, die zu unsachgemäßem Betrieb und Undichtigkeiten an den Verbindungsstellen führen können.
• Für einen korrekten Betrieb der Ventile vor ihnen entlang des Mediumflusses wird empfohlen, Grobfilter aus feinen Schwebstoffen von Sand, Rost und anderen Arten von Verunreinigungen zu installieren.



Aufgrund des hohen hydraulischen Widerstands ist jedes Rückschlagventil im Heizsystem ein unerwünschtes Element, das die Effizienz und Effizienz des gesamten Systems reduziert. Meistens wird das Ventil im Bypass-Jumper parallel zur elektrischen Umwälzpumpe installiert, wo es den Betrieb des Systems nicht beeinträchtigt, da der Kühlmittelfluss im Betriebszustand nicht durch ihn fließt. In anderen Fällen übernehmen die Ventilarmaturen Hilfsfunktionen und verhindern, dass das Kühlmittel in unerwünschte Richtungen strömt.
