Warum brauchen Sie einen Thermostat?

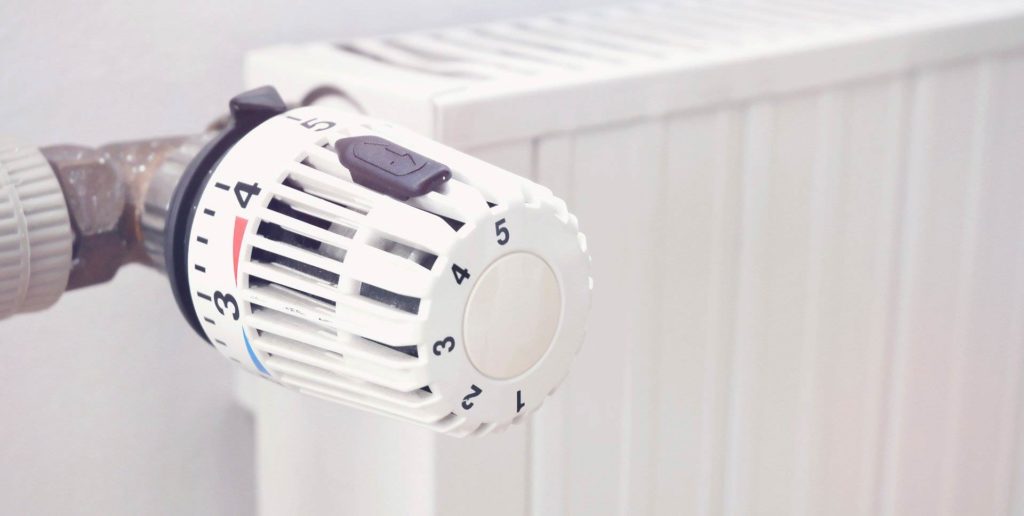

Ein an Heizkörpern installierter Temperaturregler ermöglicht es Ihnen, die Wärmemenge zu steuern, die in einen bestimmten Raum eindringt, indem Sie den Durchfluss der Wärmeträgerflüssigkeit erhöhen oder verringern. Mit seiner Hilfe können Sie nicht nur in jedem Raum eine angenehme Temperatur einstellen, sondern auch bares Geld sparen, wenn die Wohnung mit einem Wärmezähler ausgestattet ist..

In Mehrfamilienhäusern sind die Eigentümer bei zu hoher Raumtemperatur gezwungen, die Lüftungsschlitze zu öffnen, während die Straße geheizt wird. Wenn man die Wärme nach den Standards bezahlen muss, wie es oft in Chruschtschow-Gebäuden der Fall ist, dann ist das nicht so beängstigend. Aber in Anwesenheit von Wärmezählern fliegt das Geld der Bewohner buchstäblich aus dem Fenster. Und noch eine Situation: Es macht keinen Sinn, die Wohnung voll zu heizen, wenn niemand zu Hause ist.

Vorteilhafter ist die Position der Besitzer autonomer Heizsysteme. Sie können die Wärmezufuhr zur Wohnung am Ausgang des Kessels regulieren. Aber ohne die Verwendung von Thermostaten wird es nicht funktionieren, in allen Räumen ein angenehmes Temperaturregime zu gewährleisten..

Warum genau ein Thermostat?

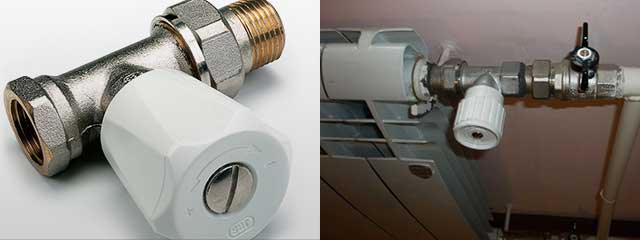

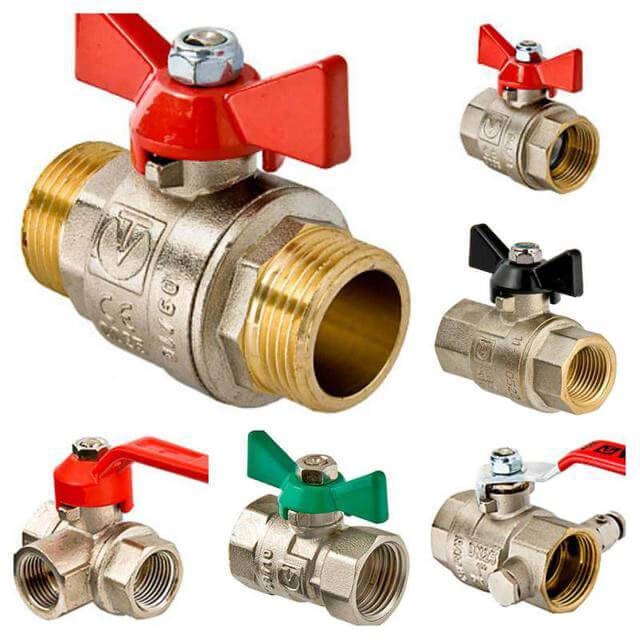

Zusätzlich zum Thermostat können Sie den Durchfluss des Kühlmittels in die Batterie mit einem Kugelhahn oder einem Kegelventil begrenzen. Ihre Verwendung ist jedoch mit erheblichen Unannehmlichkeiten verbunden:

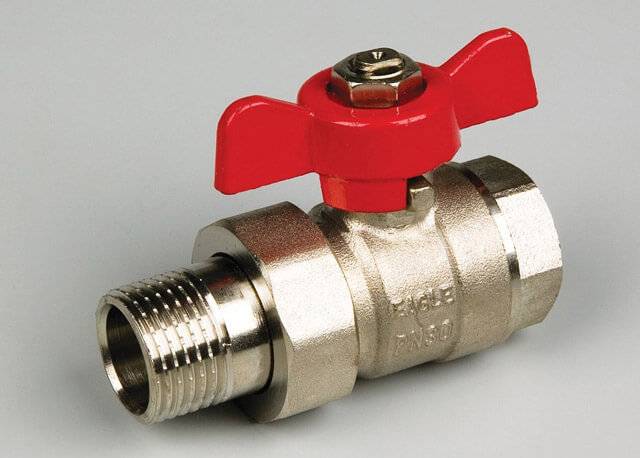

• Der Kugelhahn ist für den Betrieb in nur zwei Betriebsarten ausgelegt: offen oder geschlossen. Beim Arbeiten in Zwischenpositionen wird es schnell versagen..
• Es ist notwendig, den Warmwasserfluss bei beiden Geräten manuell und häufig zu regulieren. Bei einer großen Anzahl von Zimmern ist dies lang und umständlich..

Die Installation von Thermostaten an Heizkörpern löst dieses Problem. Nach der Installation und Einstellung hält der Thermostat automatisch die eingestellte Temperatur und reguliert den Warmwasserfluss in die Batterie.

Schwieriger ist es bei gusseisernen Heizkörpern. Aufgrund der hohen thermischen Trägheit des Materials (Gusseisen heizt sich langsam auf und kühlt ebenso langsam wieder ab) ist eine schnelle und genaue Temperatureinstellung nicht möglich.

Woraus der Thermostat besteht?

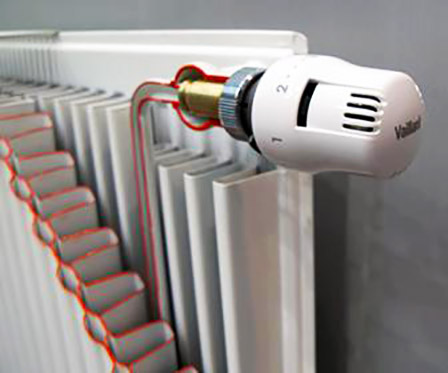

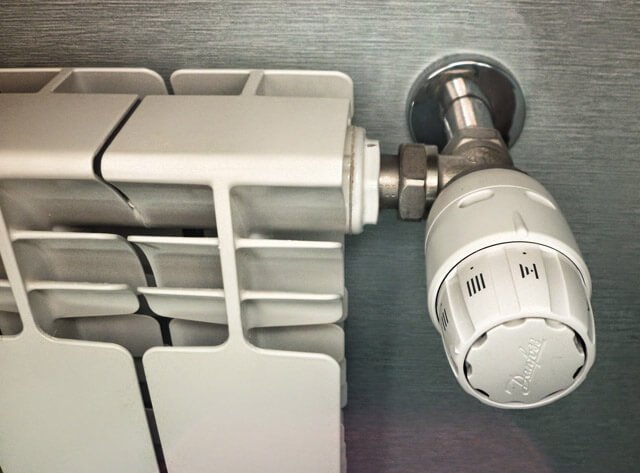

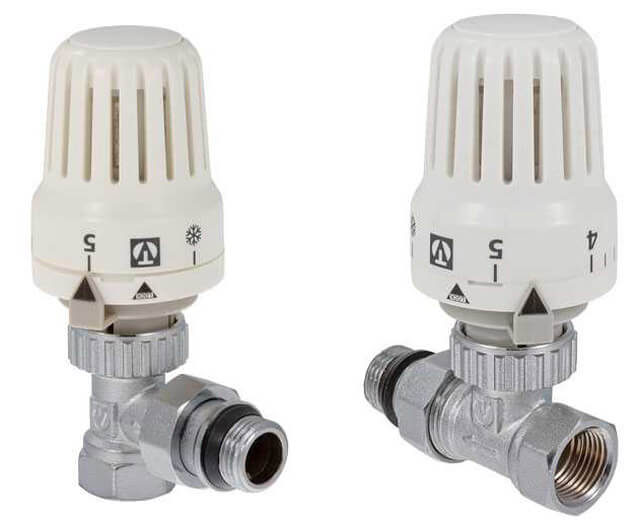

Dieses Gerät besteht aus zwei Hauptteilen: einem Thermoventil und einem Thermostatkopf. Hersteller produzieren mehrere Optionen für verschiedene Rohrleitungen und Wärmesysteme.

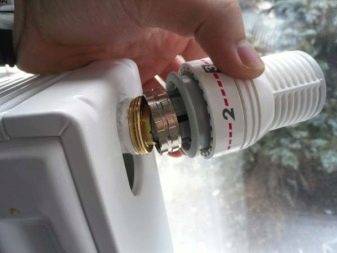

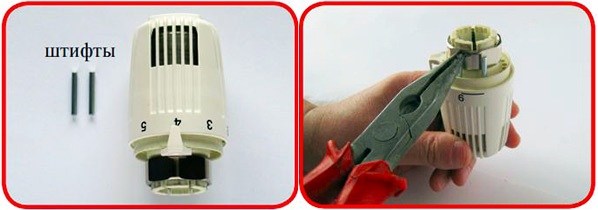

Der Thermostatkopf kann bei Bedarf abgenommen werden. Es ist erlaubt, unterschiedliche Reglertypen an einem Ventil anzubringen (sie können sich je nach Hersteller unterscheiden).

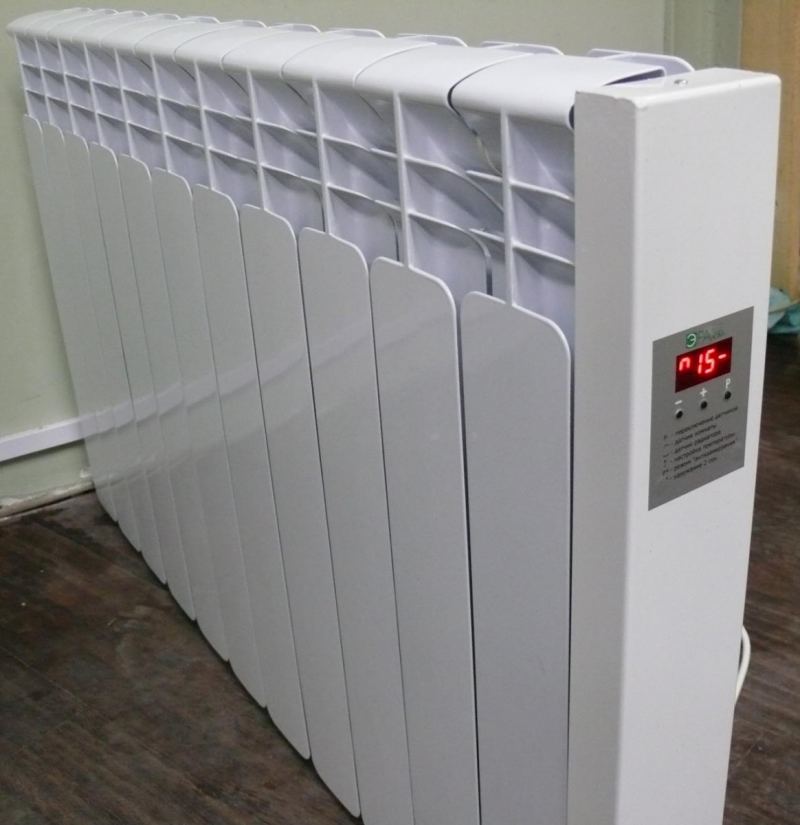

Die modernsten sind Elektroheizkörper mit Thermostat, die vom Hersteller werkseitig eingebaut werden.

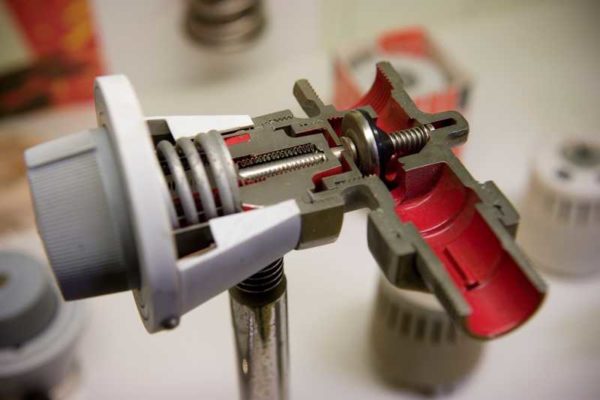

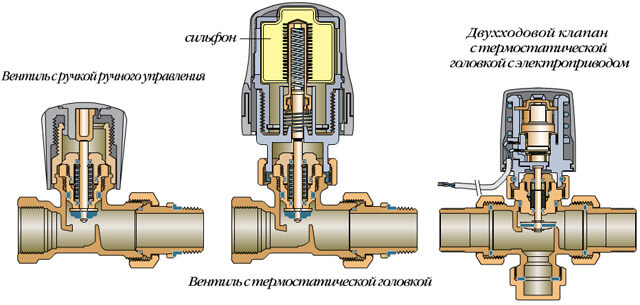

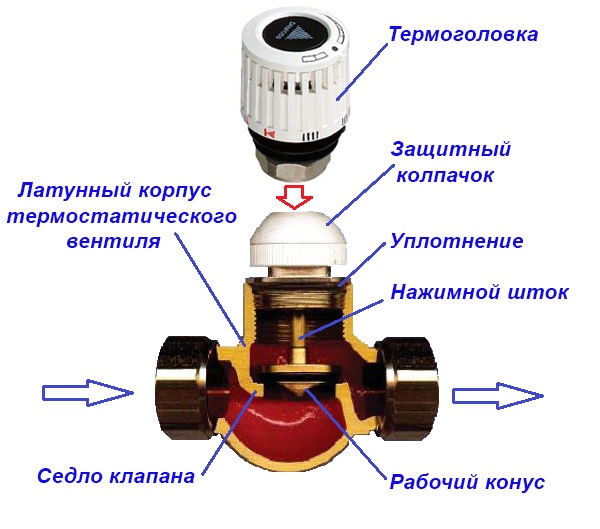

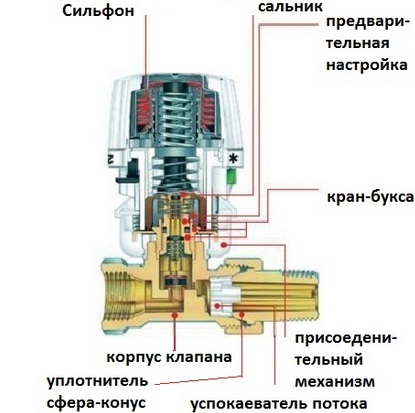

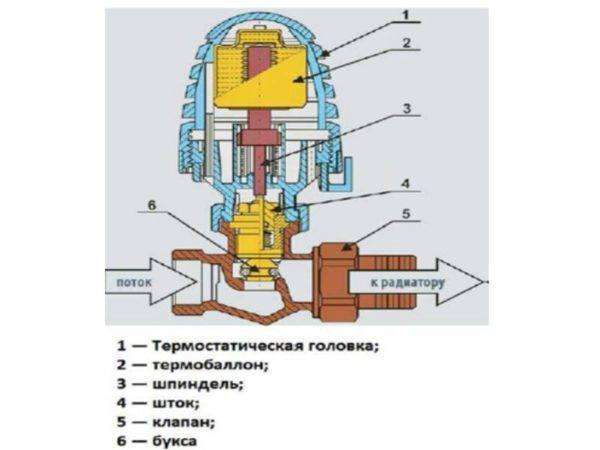

Das Gerät und das Funktionsprinzip des Thermostats

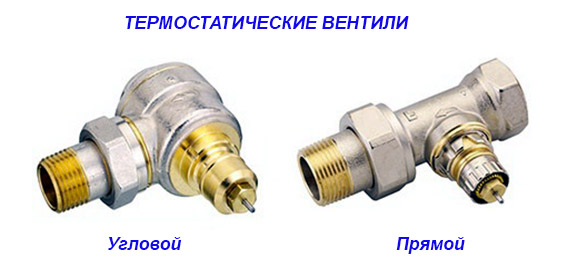

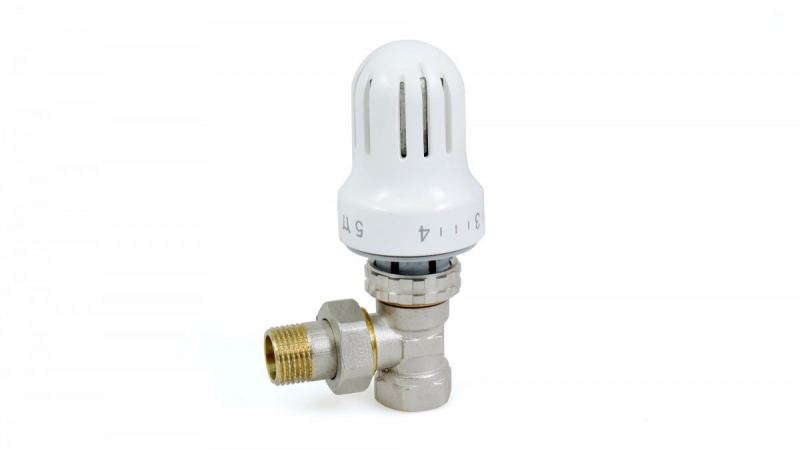

Jedes automatische Heizkörperventil besteht aus 2 Teilen:

1. Thermostatventil mit Stellantrieb zum Absperren des Heizmittelflusses.
2. Thermokopf mit einem Steuerelement, das auf Änderungen der Lufttemperatur reagiert.

Das Ventil aus Messing hat einen traditionellen Mechanismus mit einem Arbeitskegel, der in den Sitz passt und so seinen Durchflussquerschnitt reduziert. Der Unterschied zu einem herkömmlichen Handventil besteht darin, dass der Kegel an einer federbelasteten Schubstange befestigt ist, die sich nach außen erstreckt. Das Drücken des Stabendes erfolgt durch das zweite Element – den Thermokopf. Je stärker der Druck, desto kleiner die Strömungsfläche. Das folgende Diagramm zeigt die Montage der Heizbatterieregler-Baugruppe:

Im Inneren des Thermostatkopfes befindet sich ein kleiner verschlossener Behälter, der mit einem wärmeempfindlichen Medium gefüllt ist – Flüssigkeit oder Gas. Bei Erwärmung dehnt sich dieses Medium aus, der Behälter vergrößert sich und drückt stärker auf den Schaft, wodurch der Kühlmittelfluss blockiert wird. Beim Abkühlen geht der Prozess in die entgegengesetzte Richtung, das ist das Funktionsprinzip des Thermokopfes. Skalierter Einstellknopf begrenzt mechanisch die maximale Ventilöffnung.

Wichtig. Der an der Batterie installierte Thermostat beeinflusst nur den Durchfluss des Kühlmittels und ändert ihn in die eine oder andere Richtung. Der Thermostat ist kein Regler der Wassertemperatur, d. h. er regelt quantitativ, aber nicht qualitativ.

Fertigungsmaterial

Der Ventilkörper ist aus korrosionsbeständigem Metall, oben vernickelt oder verchromt.

Ventile werden aus folgenden Materialien hergestellt:

• Bronze mit Nickel- oder Chrombeschichtung;
• Messing mit Nickelschicht;
• rostfreier Stahl.

Ventile aus Edelstahl gelten als die besten. Sie sind chemisch neutral, korrodieren nicht und reagieren nicht mit anderen Metallen. Ihr Preis ist höher als der von vernickelt oder verchromt. Edelstahlventile werden nicht oft verkauft, daher können Sie in Häusern oder Wohnungen am häufigsten Bronze- oder Messingprodukte sehen.

Ventile aus Bronze oder Messing unterscheiden sich in der Lebensdauer nicht. Es hängt alles davon ab, wie gut die Legierung verarbeitet ist. Bei den Produkten namhafter Hersteller stellt sich die Frage nach der Qualität nicht. Ob man unbekannten Herstellern vertraut oder nicht, ist umstritten. Beim Kauf müssen Sie jedoch darauf achten, dass der Flussvektor auf dem Körper angezeigt wird. Ohne diesen Pfeil ist das Produkt nicht von hoher Qualität.

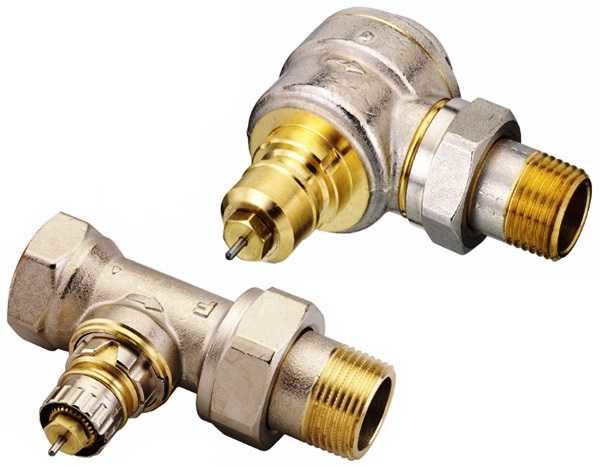

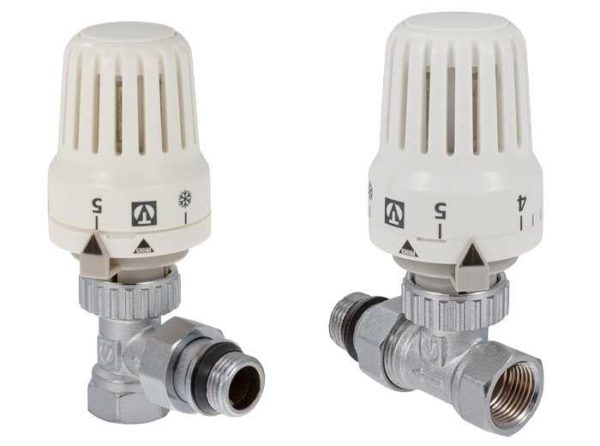

Unterscheiden Sie zwischen Ventilen und der Art der Ausführung. Je nach Einbauart des Heizgerätes können die Ventile abgewinkelt oder gerade sein.

Übersicht über das Batterieventil

Es gibt eine Vielzahl dieser Produkte verschiedener Firmen und Modifikationen auf dem Markt:

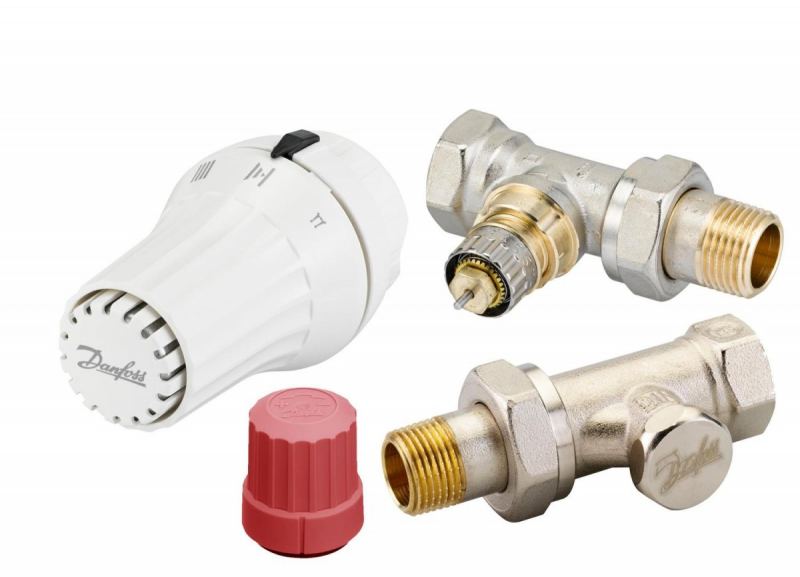

• Danphos RA-G und RA-N Thermostate. Sie sind gewinkelt oder gerade, für Einrohr- oder Zweirohrsysteme. Aus vernickeltem Messing. Halten einem Druck von 10 bar stand. Durchmesser 1,5 und 2,0 cm.
• Thermostat-Sets von BROEN. Gerade Linien mit der Möglichkeit einer festen Einstellung, für ein Zweirohrsystem, mit einem Durchmesser von 1,5 und 2,0 cm.Herstellungsmaterial – Messing vernickelt.

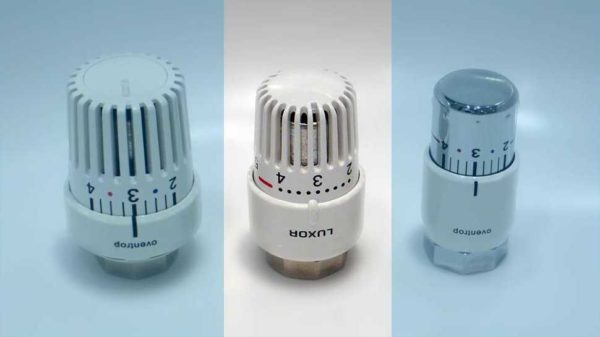

Was sind die thermostatischen Heizkörperköpfe?

Thermostatköpfe sind von den folgenden Typen:

• Handbuch;
• mechanisch;
• elektronisch.

Sie haben denselben Zweck, aber die benutzerdefinierten Eigenschaften sind unterschiedlich:

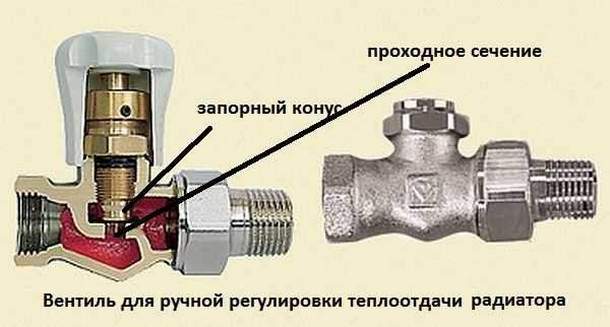

• Handbetätigte Geräte arbeiten nach dem Prinzip konventioneller Ventile. Wenn der Regler in die eine oder andere Richtung gedreht wird, öffnet oder schließt sich der Kühlmittelfluss. Ein solches System wird nicht teuer sein, es ist zuverlässig, aber nicht sehr komfortabel. Um die Wärmeübertragung zu ändern, müssen Sie den Kopf selbst einstellen.
• Mechanisch – komplexer im Gerät, sie können die gewünschte Temperatur in einem bestimmten Modus aufrechterhalten. Das Gerät basiert auf einem mit Gas oder Flüssigkeit gefüllten Faltenbalg. Beim Erhitzen dehnt sich das Temperiermittel aus, der Zylinder vergrößert sich und drückt auf die Stange, wodurch der Strömungskanal des Kühlmittels mehr und mehr blockiert wird. Dadurch fließt weniger Kühlmittel in den Kühler. Wenn das Gas oder die Flüssigkeit abkühlt, verkleinert sich der Balg, der Schaft öffnet sich leicht und ein größeres Volumen des Kühlmittelstroms strömt in den Kühler. Ein mechanischer Thermostat für einen Heizkörper ist sehr bequem zu bedienen und bei Verbrauchern aufgrund seiner Wartungsfreundlichkeit beliebt.
• Elektronische Thermostate sind großformatig. Neben massiven Thermostatelementen werden sie mit zwei Batterien geliefert. Der Vorbau wird von einem Mikroprozessor gesteuert. Die Modelle haben eine recht große Funktionalität. Sie können das Temperaturregime im Raum für eine bestimmte Zeit einstellen. Zum Beispiel wird das Schlafzimmer nachts kühler, morgens wärmer. In den Stunden, in denen die Familie bei der Arbeit ist, kann die Temperatur gesenkt und abends erhöht werden. Solche Modelle sind groß, sie müssen auf hochwertigen Heizgeräten installiert werden, um mehrere Jahre problemlos zu funktionieren. Ihre Kosten sind ziemlich hoch..

Gibt es einen Unterschied zwischen Flüssigkeits- und Gasbälgen? Es wird angenommen, dass Gas besser auf Temperaturänderungen reagiert, aber solche Geräte sind komplexer und teurer. Flüssige machen ihren Job gut, reagieren aber etwas “ungeschickt”. Sie können das gewünschte Temperaturregime einstellen und mit einer Genauigkeit von 1 Grad beibehalten. Daher löst ein Thermostat mit einem Flüssigkeitsbalg erfolgreich die Probleme der Regulierung der Kühlmittelzufuhr zum Heizgerät..

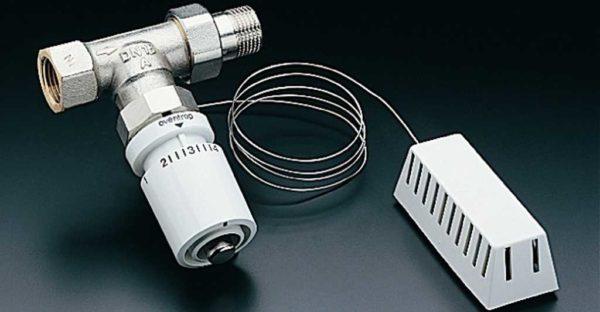

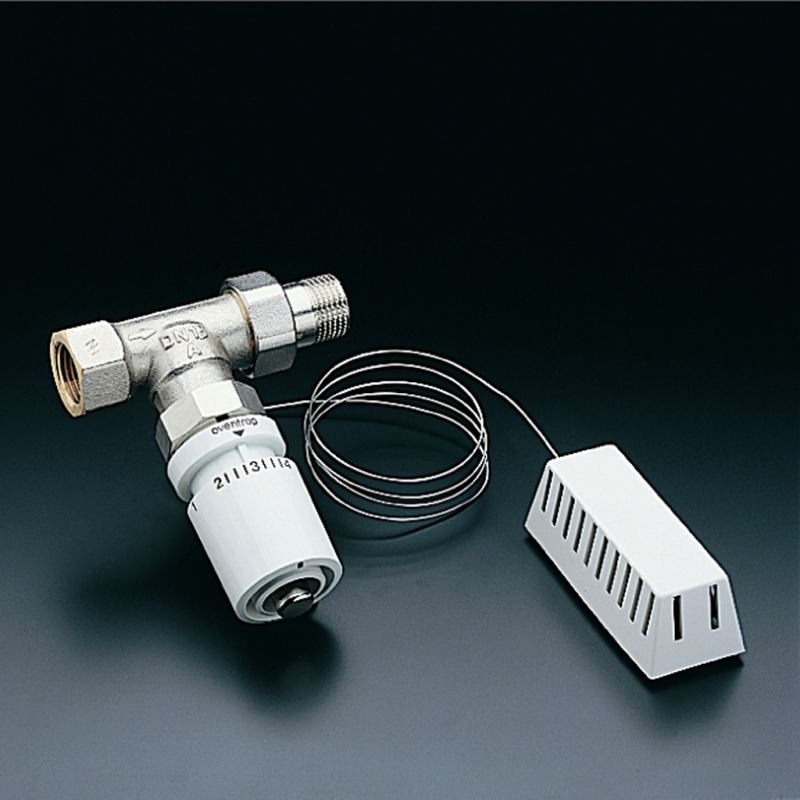

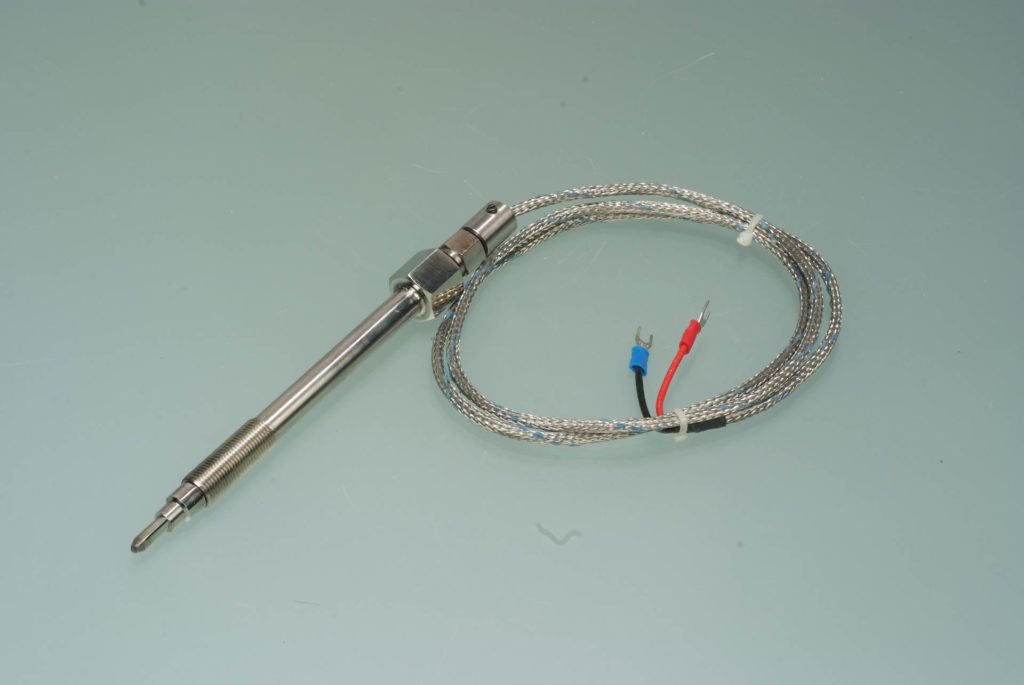

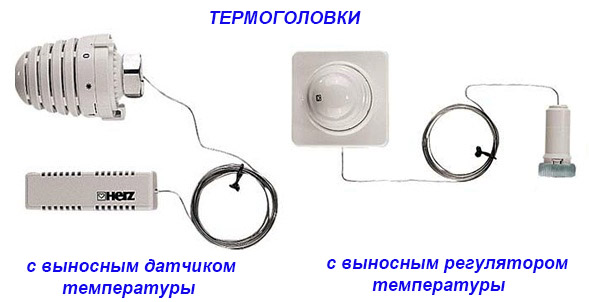

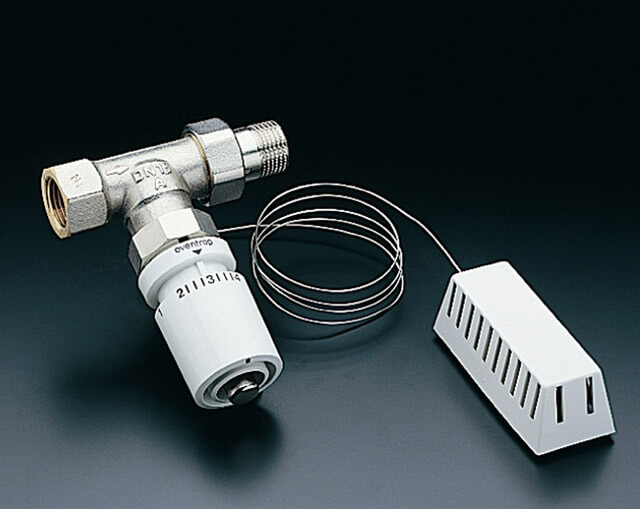

Ferntemperatursensoren

Manchmal ist es erforderlich, einen Thermostat für einen Heizkörper mit Fernfühler zu installieren.

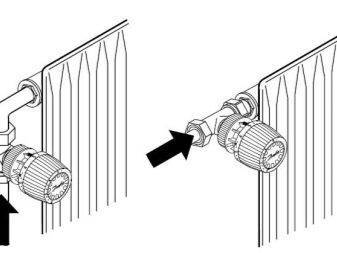

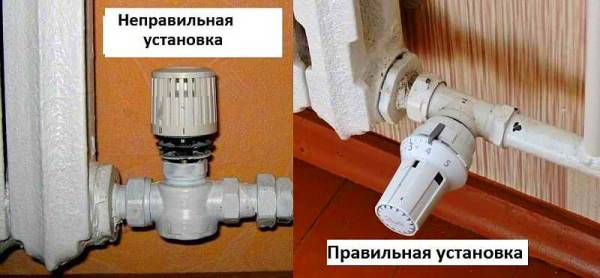

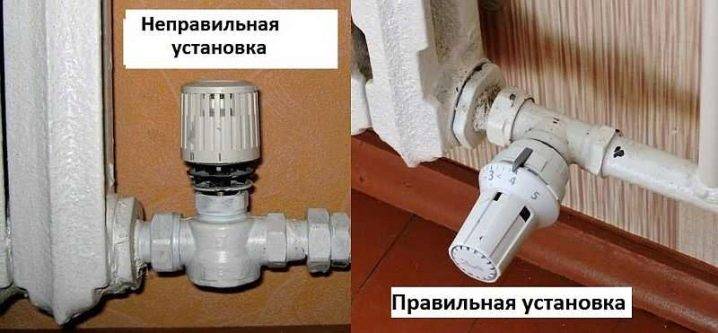

Der Thermostatkopf muss so montiert werden, dass er zum Raum „blickt“. Dies ist eine Voraussetzung für eine genaue Temperaturbestimmung. Aber in Wirklichkeit ist dies nicht immer möglich. Das Gerät kann aufgrund seiner Größe nicht in die Installation des Heizkörpers “passen”. Abhilfe schafft ein externer Sensor, der über ein Kapillarrohr mit dem Thermokopf verbunden ist. Wird überall dort platziert, wo Sie die Umgebungstemperatur messen möchten. Der Abstand vom Sensor zum Thermokopf kann etwa zwei Meter oder mehr betragen.

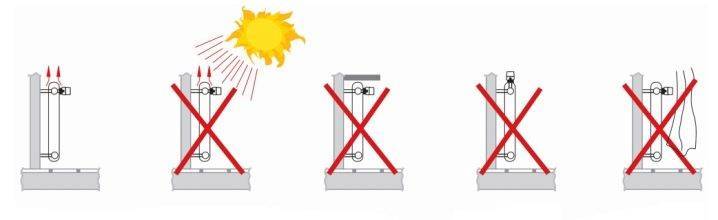

Bei der Installation des Sensors sind folgende Bedingungen zu beachten:

• Auf Bodenhöhe ist der Luftspalt kälter, daher müssen die Temperatursensoren mindestens 0,8 Meter angehoben werden.
• Es sollten keine Wärmequellen in der Nähe sein.
• Richten Sie kein direktes Sonnenlicht auf das Gerät..
• Das Gerät darf nicht mit Möbeln oder schweren Vorhängen abgedeckt werden..
• Der Sensor wird mit Klammern an der Wand befestigt.

Diese Art der Einstellung der Raumtemperatur ist sehr komfortabel. Aber diese Thermostate sind teurer als manuelle Steuerungen. Dies sollte bei der Auswahl eines Thermostats für einen Heizkörper berücksichtigt werden.

Übersichtsinformationen

Thermostatköpfe verschiedener Firmen mit einem Betriebstemperaturbereich von 0 bis 40 Grad über Null ermöglichen es Ihnen, die Temperatur im Raum im Bereich von 6 bis 28 Grad einzustellen. Darunter sind folgende Geräte:

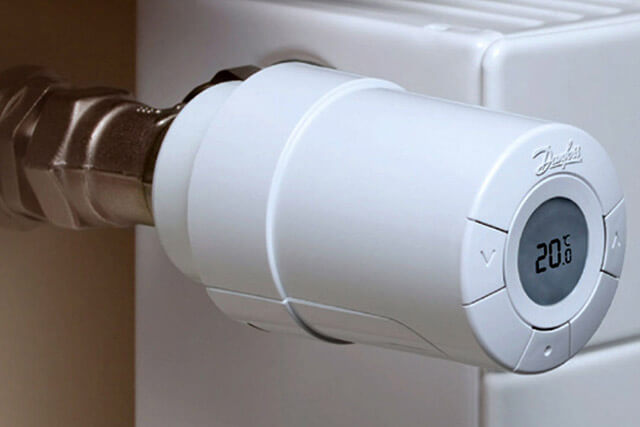

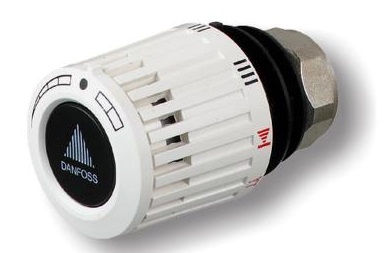

• Danfoss living eco, elektronisch programmierbares Modell.
• Danfoss RA 2994, mechanischer Typ, ausgestattet mit einem Gasbalg.
• Danfoss RAW-K mechanisch, unterscheidet sich dadurch, dass der Balg nicht mit Gas, sondern mit Flüssigkeit gefüllt ist und für Flachheizkörper vorgesehen ist.
• HERZ H 1 7260 98, mechanischer Typ, der Faltenbalg ist mit Flüssigkeit gefüllt, das Gerät dieser Firma kostet etwas weniger.

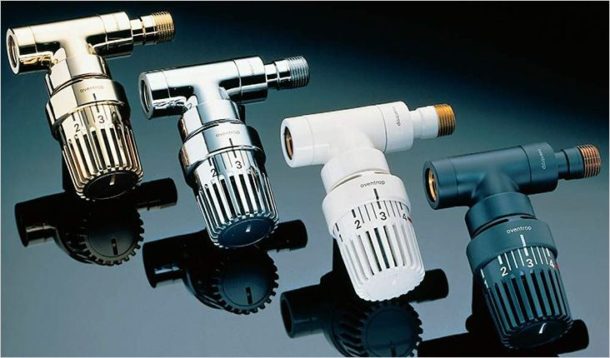

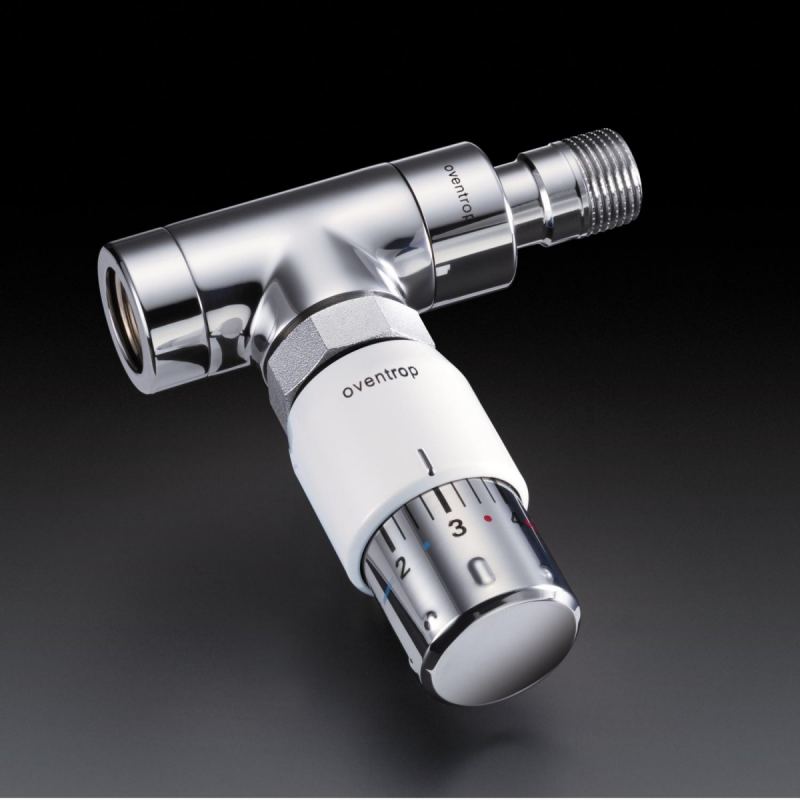

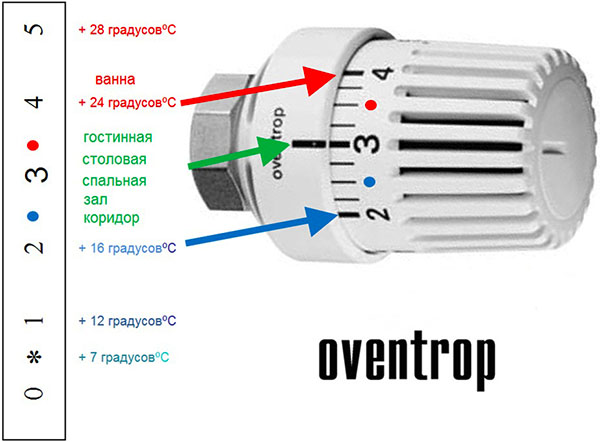

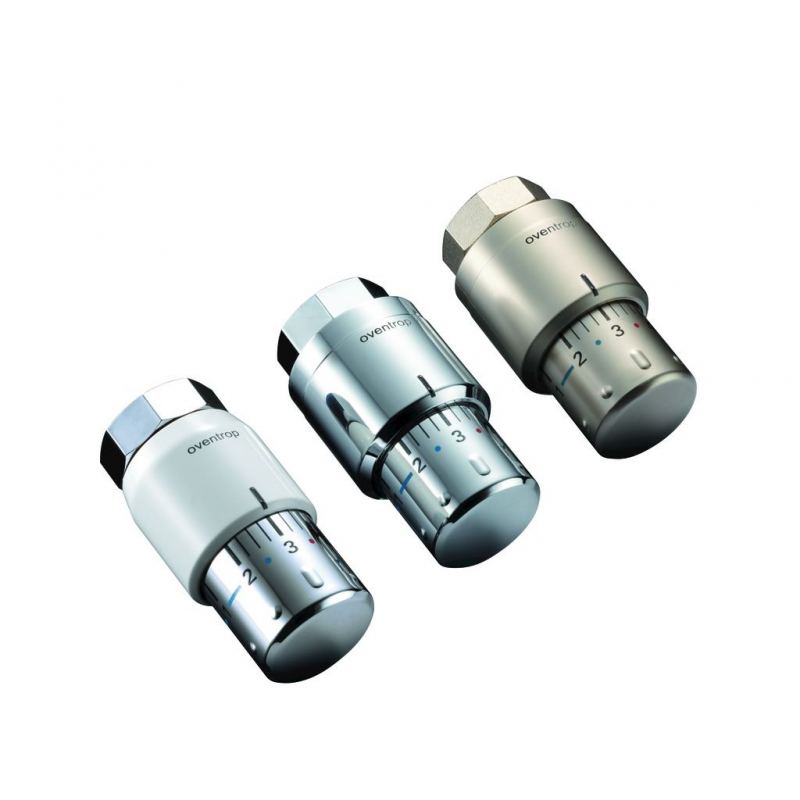

• Oventrop "Uni XH" und "Uni CH"mit Flüssigkeitsbalg, mechanisch gestimmt.

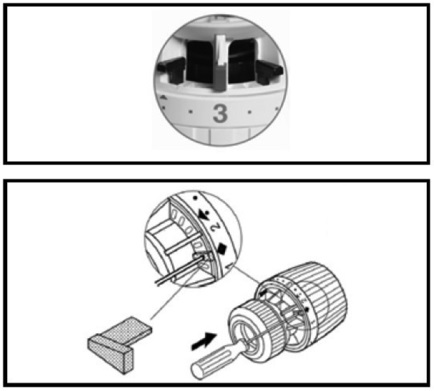

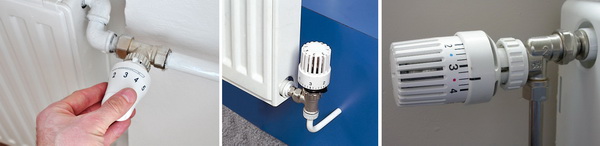

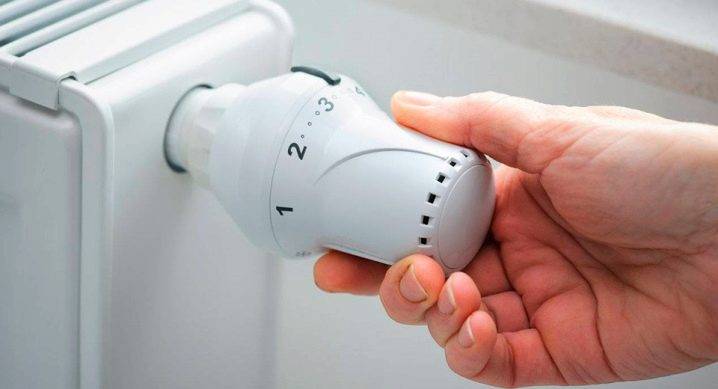

So werden Thermoventile geregelt

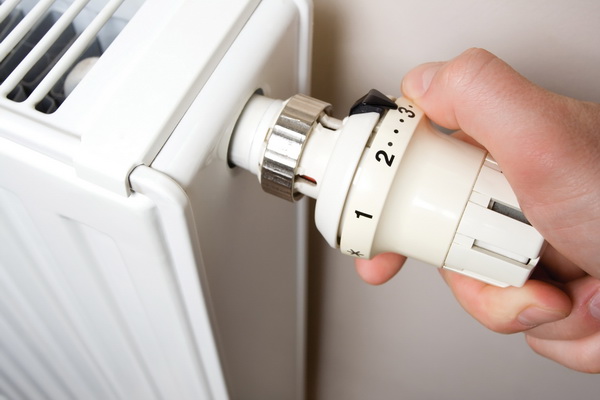

Wenn Sie den Thermostatkopf in die äußerste linke Position bringen, beginnt die Temperatur im Raum zu steigen. Voraussetzung ist, dass die Tür geschlossen ist. Wenn der Raum 5-7 Grad höher als der gewünschte ist, wird der Thermostat nach rechts gedreht. Die Heizung beginnt abzukühlen. Der Reglerknopf sollte leicht nach rechts gedreht werden, bis die Temperatur auf das gewünschte angenehme Niveau sinkt. Sobald das Kühlmittel Geräusche macht, wird die Heizung warm. Es ist zu beachten, an welcher Stelle die Marke platziert wird. Dies ist der Referenzpunkt, der erforderlich ist, um die gewünschte Temperatur einzustellen..

Somit können Sie die Einstellungen des Reglers beliebig oft ändern. Dies ist nicht schwer, es reicht aus, die Anweisungen einmal sorgfältig zu befolgen..

Fast alle Thermostatmodelle unterschiedlicher Hersteller sind nach dem gleichen Prinzip aufgebaut. Die Ausnahme sind komplexe programmierbare Geräte, bei denen ein Spezialist erforderlich ist..

Der Thermostat für einen Elektroheizkörper erfüllt die gleiche Funktion, die Einstellung ist jedoch etwas anders.

Faktoren, die die Einstellungen des Reglers beeinflussen:

• Zugluft oder häufiges Lüften des Raumes;
• eine starke Änderung des Temperaturniveaus draußen;
• gerichtete Sonnenstrahlen;
• Präsenz in der Nähe
• Thermostat anderer, eng benachbarter Wärmestrahlungsquellen oder umgekehrt Kälte (Rohrleitungen, Kühlschrank);
• Verstöße während der Installation des Geräts;
• falsche Anfangseinstellungen.

Die Notwendigkeit, Thermostate zu installieren

Solche Mechanismen werden für folgende Zwecke verwendet:

• Einsparung der beim Heizen erzeugten Wärme;
• Aufrechterhaltung einer angenehmen Temperaturanzeige zu Hause.

Viele Besitzer wenden noch traditionelle Methoden an, um das zweite Problem zu lösen, wie das Abdecken von Heizkörpern mit Decken oder das Öffnen von Fenstern zum Lüften. Eine viel modernere Lösung wäre jedoch der Einbau eines Gerätes wie eines Heizungstemperaturreglers, der den Durchfluss des Kühlmittels in der Heizungsanlage beeinflusst und sowohl manuell als auch automatisch arbeiten kann..

Es ist sehr wichtig, sich daran zu erinnern, dass es während der Installation äußerst wichtig ist, einen speziellen Jumper direkt vor dem Heizgerät zu haben. Wenn es nicht vorhanden ist, wird der Kühlmittelfluss nicht durch den Kühler reguliert, wie dies bei einem einfachen Steigrohr erfolgen sollte

Wie notwendig sind Thermosensoren?

Beim Heizen in einer Wohnung oder in einem Privathaus ist darauf zu achten, dass die Erwärmung der Wärmeträger und die Erwärmung der Luft in den beheizten Räumen gesteuert werden können. Temperaturmikrosensoren zur Erwärmung erfassen und übermitteln diese Informationen. Diese Informationen können visuell ausgelesen oder direkt an den Controller übermittelt werden..

Wo werden Thermostate normalerweise installiert??

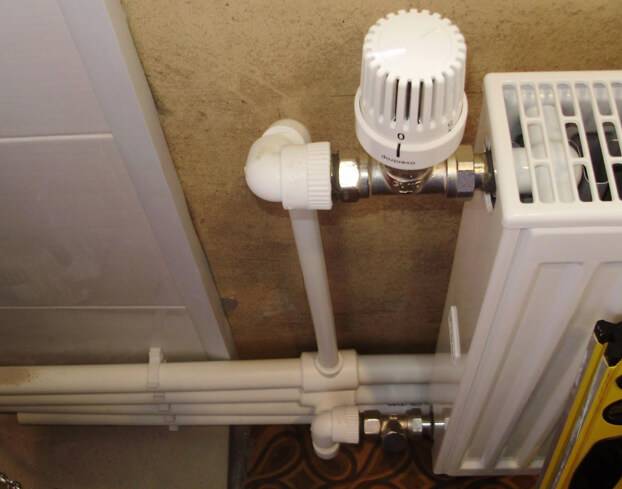

Der optimale Platz zum Aufstellen des Thermostats ist die Heizung selbst (Heizkörper), sofern diese nicht mit Vorhängen, Ziergittern oder anderen Einrichtungsgegenständen verdeckt wird. Ein Verstoß gegen diese Regel führt zu einer unzureichenden Beurteilung des Temperaturniveaus im Raum..

Diese Regel kann umgangen werden, indem ein Thermostatelement mit einem Fernfühler vom Ventil in einer Entfernung von 2 bis 8 Metern verwendet wird. In diesem Fall wird die Temperaturniveauregelung am Ort des Sensors durchgeführt. Temperaturregler für Heizbatterien können auch an einem horizontalen Abschnitt der Rohrleitung in der Nähe der Eintrittsstelle in das Heizgerät installiert werden..

Wenn der manuelle Thermostat den Kühlmittelfluss in den Kühler vollständig blockiert, wird seine Zirkulation im System entlang des Überbrückungsrohrs fortgesetzt

Wenn die Installation des Geräts gemäß den Anweisungen und unter Einhaltung aller Bauvorschriften und Vorschriften erfolgt, kann die Temperaturregelung im Bereich von 5 ° C bis 30 ° C in Schritten von einem Grad erfolgen. Dieser Bereich kann bei einigen Modellen unterschiedlich sein, also überprüfen Sie diese Informationen vor dem Kauf..

Arten von Thermoköpfen für Batterien

Nehmen Sie unter dem Thermokopf für den Kühler den oberen austauschbaren Teil des Geräts.

Es gibt mehrere Arten davon:

• Handbuch.
• Mechanisch.
• Elektronisch.

Ein mechanischer Thermokopf eines Thermostatreglers für Batterien wird als Grundkonfiguration angesehen, auf deren Grundlage verschiedene Modifikationen hergestellt werden, die sich in Kosten und Eigenschaften unterscheiden. Top-Hersteller produzieren Produkte, bei denen das Ventil mit jedem Thermoelement kompatibel ist.

Ein manueller Thermostat ist im Wesentlichen das gleiche Ventil, das auf ähnliche Weise funktioniert. Das heißt, wenn der Griff gedreht wird, ändert sich die Menge des passierenden Wärmeträgers. Der einzige Unterschied besteht darin, dass der manuelle Mechanismus entfernt werden kann, indem er durch ein mechanisches oder elektronisches Gerät ersetzt wird. Gleichzeitig muss das Gehäuse selbst nicht entfernt oder geändert werden, es ist universell. Die Hauptsache ist zu wissen, wie man den Temperaturregler von der Batterie entfernt.

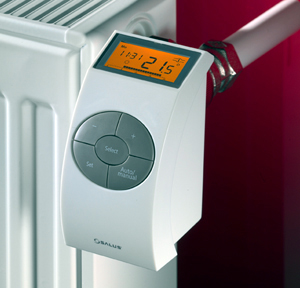

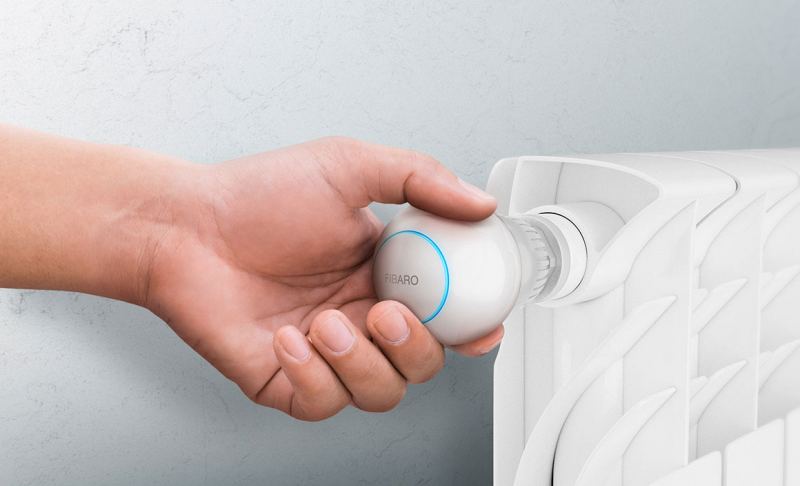

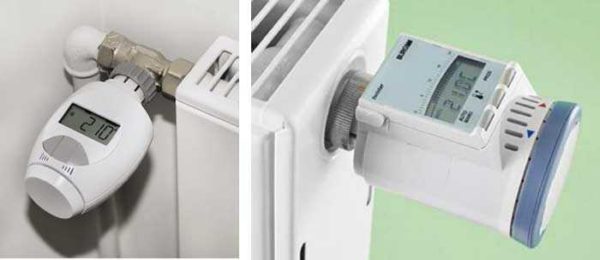

Ein elektronischer Thermokopf gilt als der teuerste und massivste. Bei dieser Option können Batterien eingelegt werden, dafür gibt es spezielle Nischen. Der Hauptunterschied sind große Chancen. So können Sie beispielsweise während der gesamten Zeit eine stabile Temperatur aufrechterhalten..

Darüber hinaus ist es möglich, bestimmte Werte nach Wochentag oder Stunden einzustellen. Wenn die Mieter tagsüber nicht in der Wohnung sind, ist es zu dieser Zeit nicht erforderlich, ein angenehmes Mikroklima zu schaffen. Es genügt, den Thermokopf zu programmieren und zu einer bestimmten Zeit wird die Luft im Raum auf die eingestellte Temperatur erwärmt.

Daraus folgt, dass Sie mit Hilfe eines elektronischen Thermokopfes Heizkosten sparen und gleichzeitig den Komfort beibehalten können..

Je nach verwendetem Temperiermittel werden Temperaturregler am Heizkörper in zwei Typen eingeteilt:

Bei der Auswahl eines Gerätes auf dieser Grundlage sollten Sie darauf achten, dass beide Optionen ein ausreichend hohes Qualitätsniveau aufweisen, nahezu die gleiche Reaktionsgeschwindigkeit auf Temperaturänderungen aufweisen. Gleichzeitig ist die Herstellung eines Flüssigkeitsthermostats einfacher und das Sortiment breiter.

Das Hauptauswahlkriterium sollte der Temperaturbereich sein, den das Gerät unterstützen kann. In den meisten Fällen sind dies Werte von +6 bis +26 Grad mit kleinen Abweichungen. Übrigens hängen die Kosten für den Thermokopf, seine Abmessungen, sein Aussehen und seine Verbindungsmethode von der Breite des Sortiments ab..

Klassifizierung von Thermostaten

Es gibt verschiedene Arten von Thermostaten, die unterschieden werden können:

• die einfachste Möglichkeit ist mit mechanischer Verstellung. Ein Beispiel ist das oben erwähnte Kegelventil. Die Justiergenauigkeit ist in diesem Fall gering;
• bei automatischen Geräten wird der Kühlmittelstrom aufgrund der Verformung des Faltenbalgs (das Funktionsprinzip wird unten erörtert) automatisch eingestellt;

• Erwähnenswert sind auch die Regler mit elektronischer Steuerung. In diesem Fall muss eine Person nur die Betriebsart am Display auswählen oder die gewünschte Temperatur im Raum einstellen. Die Automatisierung erledigt den Rest.

Sie können auch eine Gruppe von Geräten mit einem externen Temperatursensor auswählen. In diesem Fall befindet sich der Sensor in einer Entfernung von mehreren Metern vom Regler, wodurch er besser auf Änderungen der Lufttemperatur im Raum reagieren kann..

beachten Sie!

Ein Temperatur-Fernfühler ist die optimale Lösung für die Fälle, in denen sich die Heizbatterie in einer ausreichend tiefen Nische befindet und ein herkömmlicher Thermostat die Veränderung der Lufttemperatur im Raum nicht ganz korrekt erfasst.

Die Heizung kann etwas anders geregelt werden. Wenn Sie einen Block mit einem Temperatursensor direkt im Raum und den Regler im Heizraum platzieren, können Sie, anstatt den Durchfluss des Kühlmittels einzustellen, dessen Temperatur ändern. Diese Vorgehensweise ist bei der Beheizung großer Räume sinnvoll, da sich der Wärmeübergang aller Heizkörper gleichzeitig ändert.

Einige Thermostate für Heizkörper können die Temperatur nicht in Innenräumen, sondern im Freien regeln. Dadurch kann das Heizsystem schnell auf wechselnde Wetterbedingungen reagieren, ohne auf eine Änderung der Raumtemperatur warten zu müssen..

In der Vergangenheit waren Geräte beliebt, die die Temperatur des Kühlmittels im System direkt überwachten (dafür wurden Tauchsensoren verwendet). Jetzt gelten solche Regulierungsbehörden als veraltet und werden praktisch nicht verwendet..

So funktioniert das Thermostatventil

Die ersten Thermostate für Heizkörper, die eine konstante Temperatur im Raum aufrechterhalten, wurden bereits 1943 von DANFOSS erfunden, die auch die führende Position auf dem Markt für die Herstellung und den Verkauf solcher Geräte einnimmt. Aus diesem Grund basiert unser Artikel auf den Materialien und Empfehlungen der Firma DANFOSS, deren langjährige Erfahrung über jeden Zweifel erhaben ist..

Im Laufe der Jahre seit der Erfindung haben sich Thermostate für Heizkörper verändert und sind zu dem geworden, was wir kennen. Konstruktiv bestehen sie aus zwei Hauptelementen: einem Ventil und einem Thermokopf, die durch einen Verriegelungsmechanismus miteinander verbunden sind. Der Thermokopf hat die Aufgabe, die Umgebungstemperatur wahrzunehmen und zu regulieren, auf den Aktuator einzuwirken – das Ventil, er blockiert auch den Durchfluss des in die Heizung eintretenden Kühlmittels.

Diese Regelmethode wird als quantitativ bezeichnet, da das Gerät die Durchflussmenge des in den Kühler strömenden Kühlmittels beeinflusst. Es gibt eine andere Methode – eine qualitative, mit deren Hilfe sich die Temperatur des Wassers im System ändert. Dies übernimmt ein Temperaturregler (Mischeinheit), der in einem Heizraum oder einer Heizstelle installiert ist..

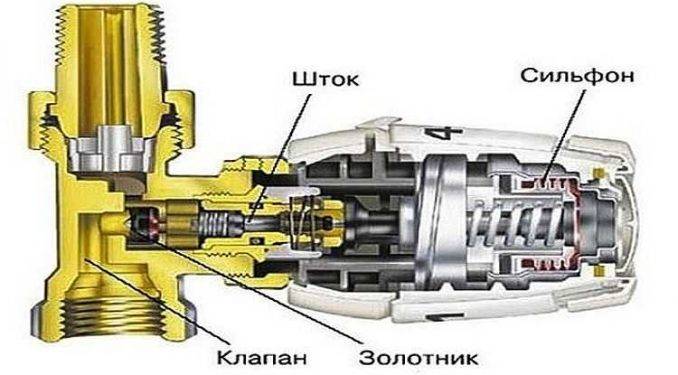

Um das Funktionsprinzip des Thermokopfes zu verstehen, wird vorgeschlagen, das im Abschnitt gezeigte Diagramm des Geräts zu studieren:

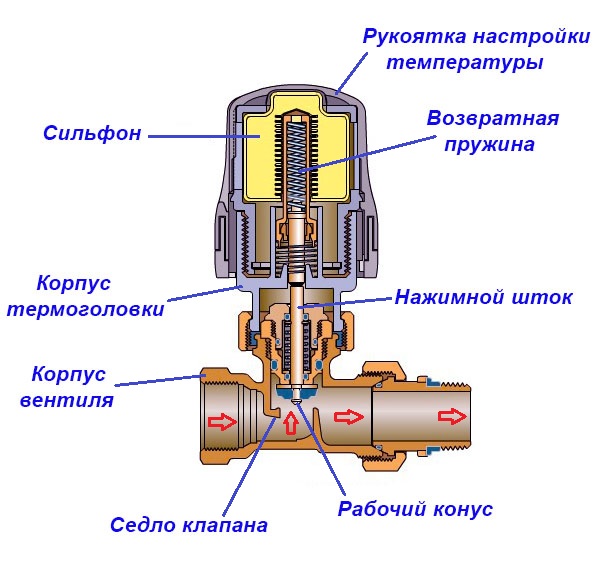

Im Inneren des Zellkörpers befindet sich ein Faltenbalg, der mit einem wärmeempfindlichen Medium gefüllt ist. Es gibt zwei Arten:

Flüssigkeitsbälge sind einfacher herzustellen, aber hinsichtlich der Geschwindigkeit den Gasbälgen unterlegen, sodass letztere sehr weit verbreitet sind. Wenn also die Lufttemperatur steigt, dehnt sich die Substanz in einem geschlossenen Raum aus, der Balg dehnt sich aus und drückt auf den Ventilschaft. Das wiederum bewegt sich einen speziellen Konus nach unten, der den Durchflussquerschnitt des Ventils verringert. Dadurch sinkt die Durchflussmenge des Kühlmittels. Wenn die Umgebungsluft abgekühlt wird, geschieht alles in umgekehrter Reihenfolge, die Menge des fließenden Wassers steigt auf ein Maximum an, dies ist das Funktionsprinzip des Thermostats.

Vorteile der Verwendung eines Thermostats

Moderne Thermostate haben viele Vorteile. Einer davon ist die extreme Benutzerfreundlichkeit. Solche Geräte sind einfach zu installieren und weiter zu verwenden, es ist völlig einfach, es herauszufinden. Moderne Geräte tragen zur Schaffung des günstigsten und angenehmsten Innenraumklimas bei. Sie ermöglichen es Ihnen, deutlich Heizkosten einzusparen und Ressourcen so effizient wie möglich zu nutzen..

Neben der Aufrechterhaltung der erforderlichen Temperatur und der Schaffung eines angenehmen Mikroklimas ist es sehr wichtig, Wärmeenergie zu sparen. So müssen zum Beispiel in Wohnungen, die mit einer Zentralheizung beheizt werden, für zusätzliche Einsparungen Thermostate und ein Wärmezähler installiert werden, und bei der Einzelheizung laufen alle Einsparungen auf die Reduzierung der Energiemenge hinaus verbraucht, was mit Hilfe von Thermostaten erreicht wird.

Befindet sich die Heizung erst in der Planungs- und Entwicklungsphase, kaufen Sie am besten Heizkörper mit bereits eingebauten Thermostaten. Die Installation eines Thermostats bereitet jedoch bei vorgefertigten Systemen keine Schwierigkeiten. Sie müssen sich nur auf die Arbeit einstellen und die notwendigen Werkzeuge dafür vorbereiten..

Thermostat-Anschluss-Set

1. Schleifmaschine, Bügelsäge oder Stichsäge.
2. Satz Schraubenschlüssel.
3. Rohrkupplungen.
4. Klempnerpaste.

Bereiten Sie im Voraus alles vor, was Sie brauchen, um in Zukunft nicht von der Suche nach fehlenden Gegenständen abgelenkt zu werden.

Vor- und Nachteile von Thermostaten

Die Installation des Thermostats ist sehr einfach. Wir empfehlen Ihnen, die Installationsdiagramme in diesem Testbericht zu verwenden..

Definitiv hat der Temperatursensor noch mehr Vorteile:

1. Einfache Installation und Verwaltung. Es ist möglich, ein mechanisches Gerät ohne Hilfe und spezielle Fähigkeiten mit einem Minimum an Werkzeug zu montieren. Die Steuerung für mechanische und Automodelle ist einfach: Die Temperatur wird durch Drehen eines Rades oder Drücken eines Knopfes eingestellt.
2. Installieren Sie einen Thermostat zusammen mit einem Gaszähler und dies reduziert Ihre Betriebskosten erheblich. Schätzungen zufolge kann die Installation eines Thermostats und eines Zählers in einer durchschnittlichen Wohnung bis zu 20 % des Energieverbrauchs einsparen.
3. Mit den fortgeschrittenen Modellen können Sie den Kessel für eine Stunde, einen Tag oder sogar einen Monat programmieren. Die Temperatur wird je nach Aktivität der Hausbesitzer eingestellt.
4. Das System erfordert keine Betriebskosten.

Aber das Gerät ist nicht ohne Nachteile:

1. Komplexe Elemente erfordern einen fachmännischen Eingriff und eine verifizierte Installation. Und die Kosten für einen hochwertigen Autoprogrammierer betragen mindestens 300 US-Dollar.

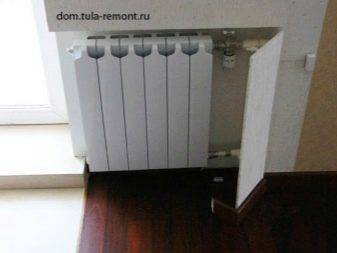

2. Vorhänge können die korrekte Temperaturmessung beeinträchtigen. Im abgesenkten Zustand muss der Sensor die Temperaturdaten hinter dem Vorhang erfassen. In einer solchen Situation ist es notwendig, einen mobilen Sensor im Raum aufzustellen..
3. Geringe Genauigkeit der eingestellten Temperatur mit manuellen Ventilen und die Unannehmlichkeit der manuellen Anpassung an jede Batterie.
4. Mechanische Modelle müssen nach der Installation optimiert werden. Bei falscher Montage des Elements wird die Temperaturregelung verletzt.

Die Notwendigkeit, die Wärmeübertragung anzupassen

Es gibt zwei Gründe, warum eine Regulierung von Heizkörpern erforderlich ist:

1. Reduzieren Sie die Heizkosten Ihres Hauses. In einer Wohnung in einem mehrstöckigen Gebäude ist es zwar möglich, den Zahlungsbetrag nur dann zu reduzieren, wenn ein gemeinsamer Hauswärmezähler vorhanden ist. In einem Privathaushalt ist bei der Installation eines automatisierten Kessels die Installation von Reglern unwahrscheinlich. Die Einsparungen werden erheblich sein.
2. Das Vorhandensein der Notwendigkeit, das gewünschte Temperaturregime in den Räumlichkeiten aufrechtzuerhalten. Zum Beispiel kann es in einem Raum 17 Grad Celsius sein und in einem anderen – 25 Grad. Dazu müssen Sie die entsprechenden Zahlen am Thermokopf einstellen oder das Ventil schließen.

Gas- oder Flüssigkeitsthermostate

Was ist der Unterschied zwischen gasgefüllten und flüssigkeitsgefüllten Faltenbälgen? Es gibt einen Unterschied, und es wäre besser, ihn beim Kauf zu wissen!

1. Gasgeräte haben eine lange Lebensdauer – etwa 20 Jahre. Gleichzeitig reagiert das Gas sehr sanft auf Temperaturänderungen, wodurch das Gerät nicht übermäßig stark belastet wird..
2. Flüssige hingegen wirken schnell, was sich etwas stärker auf den Verschleiß der Arbeitsteile auswirkt, aber es ermöglicht, schnell auf einen Temperaturabfall oder einen Temperaturanstieg zu reagieren. Sie arbeiten genauer als Gas.
3. Bei Flüssigkeitsthermostaten kann der Sensor abgesetzt oder eingebaut sein. Wenn es eingebaut ist, wird das Gerät in eine horizontale Position gebracht, um den Einfluss von Konvektionsströmen aus dem Heizkörper und den Rohren zu reduzieren.
4. Es ist ratsam, Fernfühler zu installieren, wenn das Gerät mit dicken Vorhängen geschlossen ist, die die Wärmeübertragung beeinträchtigen, der Thermostat vertikal aufgestellt ist, der Heizkörper in einer tiefen Wandnische oder zu nahe an der Fensterbank installiert ist

Einflussfaktoren

Die folgenden Faktoren können die Temperatur im Raum und damit die Funktion des mechanischen Thermostats beeinflussen:

• Außentemperatur.
• Belüftung oder Zugluft.
• Sonnenlicht.
• Zusätzliche Kälte- oder Wärmequellen (Kühlschrank, Warmwasserleitungen, Elektroheizungen usw.).

Anpassungsregeln

Die Aufrechterhaltung einer angenehmen Temperatur hängt von der Funktionsweise der batteriebetriebenen Thermostate und von der richtigen Einstellung ab. Dieser Prozess umfasst die folgenden Aktionen:

• Schalten Sie die Heizung ein und schließen Sie die Tür zum Zimmer.

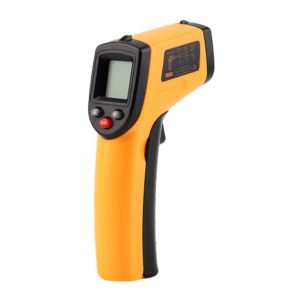

• An der Stelle, an der die Temperaturkontrolle geplant ist, wird ein Thermometer installiert.
• Drehen Sie den Reglerknopf bis zum Anschlag nach links, um den Kühlmittelfluss vollständig zu öffnen.
• Warten Sie, bis der Temperaturwert um 5-6 Punkte ansteigt.
• Drehen Sie den Kopf in die äußerste rechte Position, wodurch der Kühlmittelfluss blockiert wird. Dies soll zu einer allmählichen Abkühlung der Raumluft führen..
• Wenn sich im Raum eine angenehme Temperatur eingestellt hat, beginnen sie das Ventil zu öffnen. Der Kopf wird gedreht, bis sich das Gehäuse erwärmt und das Kühlmittel Geräusche zu machen beginnt. Sie können den Thermokopf in dieser Position belassen, da die Temperatur einen angenehmen Wert erreicht hat. Für den Komfort des Verbrauchers verfügen die meisten Geräte über eine digitale Waage, mit der Sie während der Einstellungen und der weiteren Bedienung navigieren können..

Die Einstellung des Thermostats kann nicht als komplexer Vorgang bezeichnet werden, sodass Sie gemäß bestimmten Bedingungen unabhängig voneinander kalibrieren können. In den meisten Fällen folgt dieses Verfahren einem Standardschema, obwohl einige Modelle einige Ausnahmen aufweisen. Wie Sie den Regler an der Batterie montieren, erfahren Sie im Produktpass..

Abgleich der Zentralheizung

Während des normalen Betriebs des Heizungsnetzes sollten alle Heizkörper die gleiche Wärme erhalten. Aber für den Fall, dass die Heizbatterien nicht richtig ausbalanciert sind, werden die Heizkörper zu Beginn des Kreislaufs zu heiß und am Ende kaum warm.

Mal sehen, wie Sie dieses Problem lösen können. Um den Flüssigkeitsstrom durch das System zu steuern, muss an jedem Heizgerät ein Doppeleinstellventil installiert werden. Darüber hinaus ist es möglich, wenn am Anfang der Kette ein Teil der Ventile geschlossen ist, eine gleichmäßigere Verteilung des Warmwassers zu gewährleisten.

Um das System richtig auszubalancieren, ist es notwendig, die Heizung abzuschalten, das Wasser abkühlen zu lassen und die Ventile an allen Batterien zu öffnen. Entfernen Sie dazu die Abdeckungen und schalten Sie sie mit einer Zange ein.

Als nächstes schließen sie die Heizung an und gehen zur ersten Batterie im Stromkreis, regulieren sie und balancieren dann abwechselnd andere.

Wenn sie die Reihenfolge nicht kennen, achten sie beim Einschalten des Systems auf ihre Heizung

Es ist wichtig! An den Rücklauf- und Vorlaufrohren sind Thermometer für Heizkörper installiert. Schließen Sie das Ventil und öffnen Sie es dann allmählich wieder, bis eine Differenz von 10 ° C (Fahrenheit 20 ° C) zwischen den Thermometeranzeigen festgestellt wird.

Das gleiche wird mit allen Heizkörpern wiederholt, die in einem bestimmten Kreislauf enthalten sind. Das Ergebnis ist ein ausgewogenes und effizientes Heizsystem..

Wundern Sie sich nicht, wenn das Ventil an der letzten Batterie ganz geöffnet ist, denn für eine gute Beheizung des Raumes ist ein gleichmäßiger Betrieb (Heizung) des gesamten Systems notwendig.

Für einen effizienten Betrieb des Heizsystems und für eine qualitativ hochwertige Beheizung des Raumes ist es notwendig, den Betrieb des Kreislaufs auszugleichen. Um dies zu tun, ist es besser, Spezialisten einzuladen, die diese Aufgabe schnell und effizient erledigen, und wenn Sie alles selbst machen möchten, aber nicht wissen, wie Sie die Heizbatterien richtig einstellen, lesen Sie die Anweisungen und die Nuancen der Arbeit.

• Bimetall-Heizkörper: ein neues Wort in der Welt der Wärme
• Standheizkörper – ein Schritt in Richtung moderner Wohnraumgestaltung
• Die Hauptunterschiede zwischen dem Gerät eines wasserbeheizten Fußbodens von anderen Hausheizungssystemen
• So verwenden Sie Matten für einen Warmwasserboden bei der Verlegung richtig

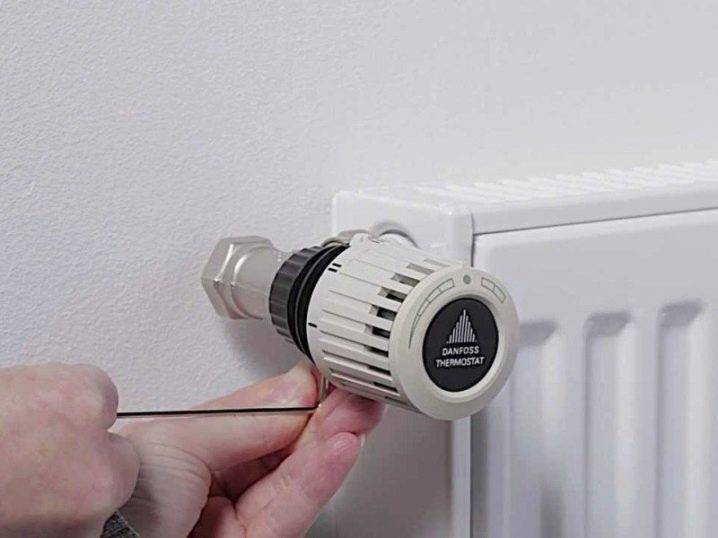

Einstellmethode des mechanischen Thermostats

Es ist wichtig, die mechanischen Modelle nach der Installation richtig einzurichten. Dazu müssen Sie Fenster und Türen im Raum schließen, damit Licht- und Wärmeverlust auf ein Minimum reduziert werden, was zu einem genaueren Ergebnis des Heizsystems führt.

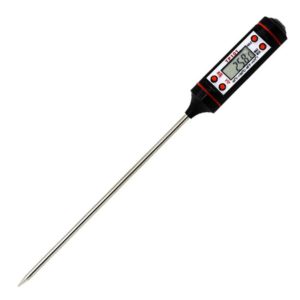

Ein Thermometer wird in den Raum gestellt, dann wird das Ventil ganz zurückgedreht. In dieser Position füllt das Kühlmittel den Kühler vollständig aus, was bedeutet, dass die Wärmeübertragung des Geräts maximal ist. Nach einer Weile ist es notwendig, die erhaltene Temperatur zu fixieren..

Als nächstes müssen Sie den Kopf ganz in die entgegengesetzte Richtung drehen. Die Temperatur beginnt zu sinken. Wenn das Thermometer die optimalen Werte für den Raum anzeigt, beginnt sich das Ventil zu öffnen, bis das Wassergeräusch zu hören ist und eine starke Erwärmung auftritt. In diesem Fall wird die Drehung des Kopfes gestoppt und seine Position fixiert.

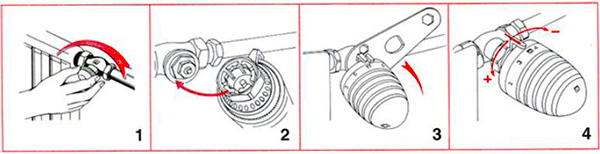

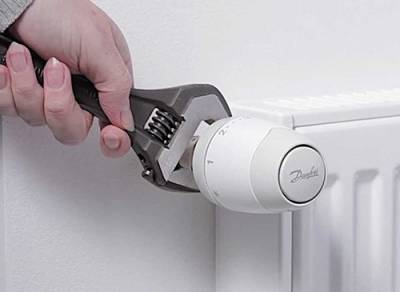

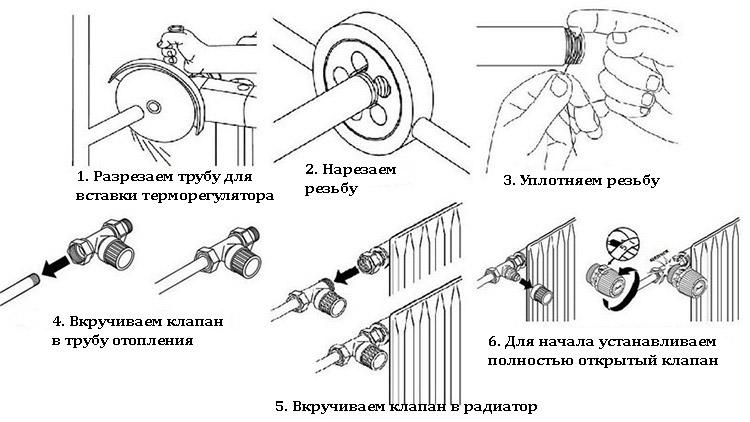

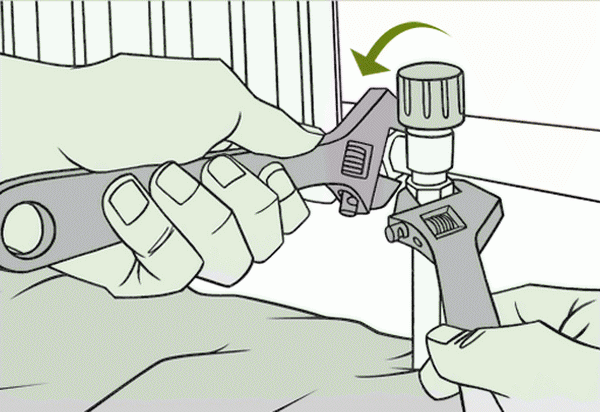

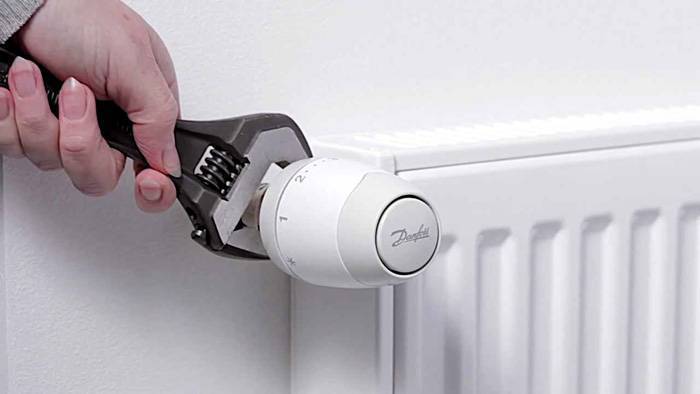

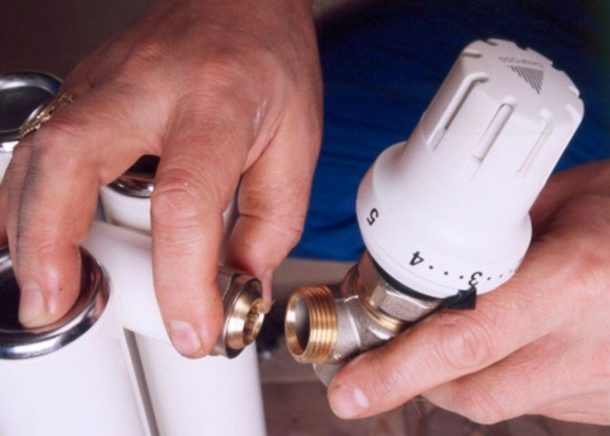

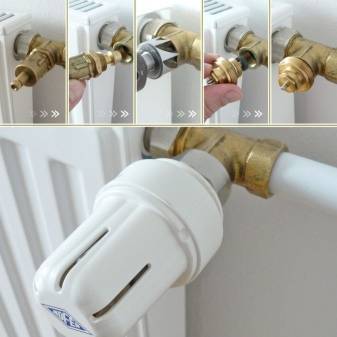

Anleitung zur Installation und Einstellung des Thermostats

Wenn Sie keinen vertrauten Klempner zur Hand haben, müssen Sie die Installation selbst durchführen, es ist nicht so schwierig.

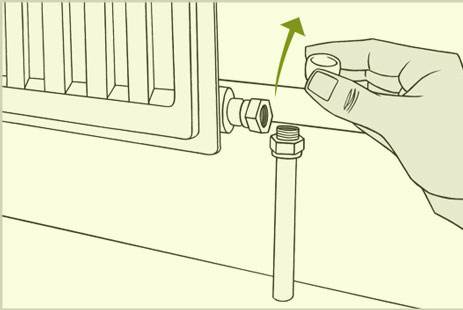

Die Installationsanleitung sieht wie folgt aus:

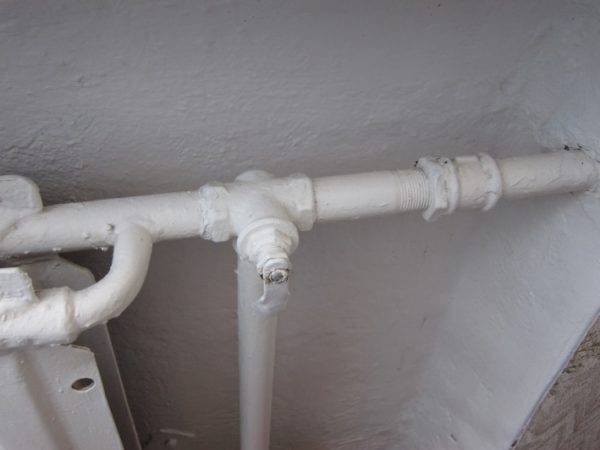

• Wenn kein Bypass vorhanden ist, müssen Sie das Heizsystem für eine Weile ausschalten und das Wasser aus dem System ablassen. Mit einem Bypass wird alles viel einfacher – Sie müssen nur den Akku ausschalten und können mit der Installation beginnen.

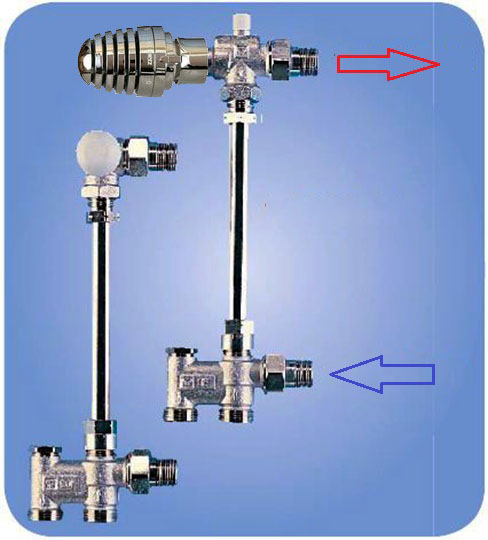

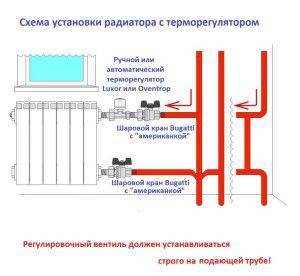

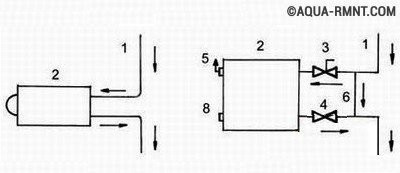

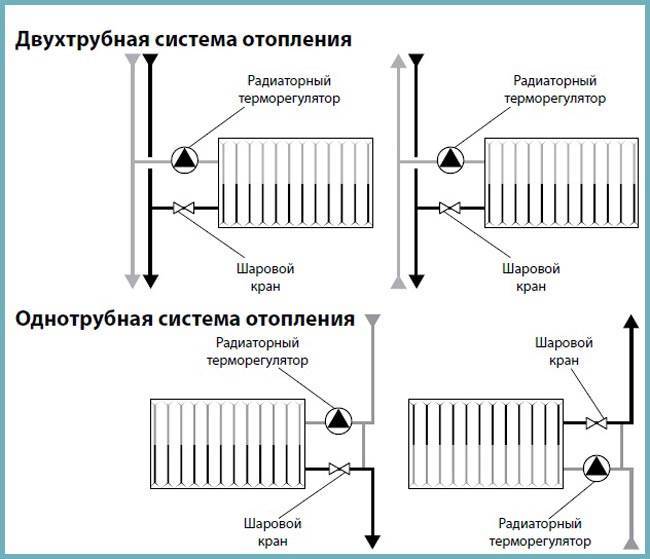

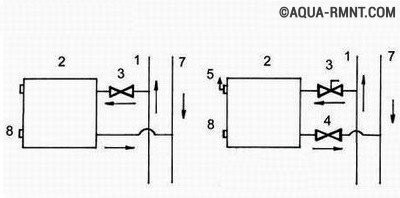

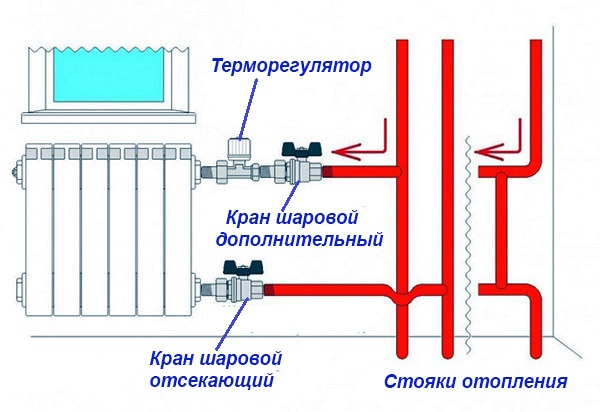

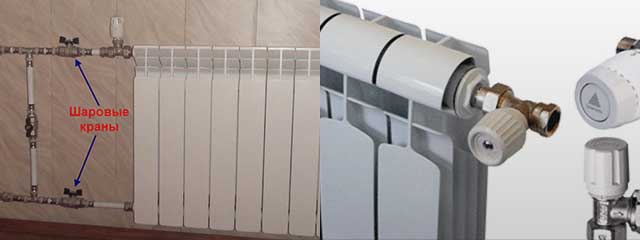

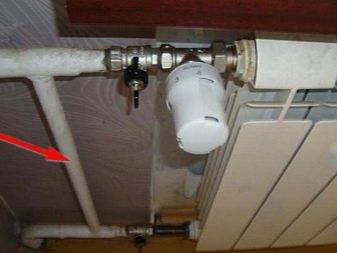

Eine der Installationsoptionen

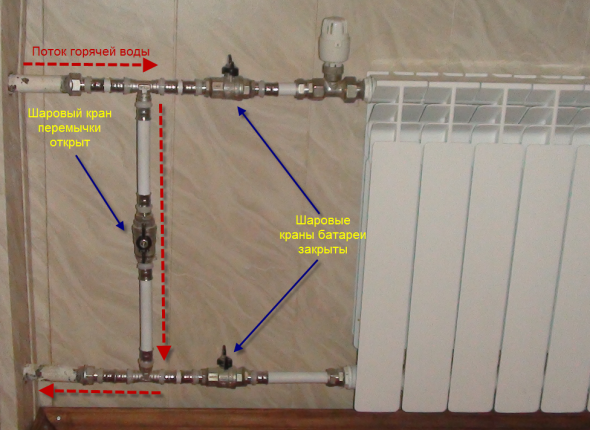

• die Rohrleitung enthält neben dem Thermostat 2 Kugelhähne (diese werden zum Absperren des Kühlmittelstroms benötigt);
• Wenn Sie einen Bypass installieren möchten, müssen Sie sich mit einem Rohr der erforderlichen Länge eindecken.

Es wird in der folgenden Reihenfolge durchgeführt:

• zuerst müssen Sie alle Türen und Fenster im Raum schließen und den Luftaustausch im Allgemeinen auf ein Minimum reduzieren (ggf. die Haube ausschalten);
• dann öffnet sich das Ventil vollständig und das Kühlmittel tritt problemlos in den Heizkörper ein. Sie müssen warten, bis sich der Raum erwärmt hat (die Temperatur sollte etwas höher als erforderlich sein);
• danach schließt der Thermostat, dh das Ventil dreht sich ganz nach links, Sie müssen warten, bis der Raum auf eine akzeptable Temperatur abgekühlt ist.
• Jetzt bleibt nur noch die Temperatur im Raum auf dem erreichten Niveau zu fixieren. Dazu öffnet sich das Ventil langsam, bis das Rauschen des Wassers zu hören ist und es zu heizen beginnt. Auf diese Do-it-yourself-Anpassung kann als abgeschlossen betrachtet werden..

Zur Wirksamkeit von Thermostaten

Es gibt viele Modelle auf dem Markt, aber die Wirksamkeit der meisten ist vergleichbar. Im Durchschnitt betragen die Einsparungen gegenüber ungeregeltem Heizen ca. 15-20% pro Saison. Wenn der Temperaturbereich im Winter groß genug ist, können die Einsparungen 25-30% betragen.

Was die Kosten angeht, kann ein hochwertiger Thermostat je nach Hersteller für etwa 400-700 Rubel gekauft werden. Dabei ist die Kompatibilität mit Heizkörperventilen fast aller namhafter Hersteller gewährleistet, zum Beispiel DiaNorm, Arbonia, Ferroli etc..

Zusammenfassend

Die Verwendung eines Thermostats ist eine großartige Möglichkeit, die Effizienz Ihres Heizsystems zu verbessern. Gleichzeitig wird unter der Effizienzsteigerung die Möglichkeit der flexiblen Anpassung des Betriebs einzelner Heizkörper verstanden, wenn die Temperatur des Kühlmittels für die normale Beheizung des Raumes nicht ausreicht, hilft der Regler nicht. Die Popularität solcher Geräte ist nicht nur auf den niedrigen Preis zurückzuführen, sondern auch auf die einfache Installation..

Das Video zeigt ein Beispiel für die Installation und Konfiguration eines Thermostats für eine Batterie mit einem breiten Temperaturbereich und mehreren Betriebsmodi..

So wählen Sie einen Thermostat für Heizkörper aus

In den Ländern des postsowjetischen Raums werden bis zu 40 % der Energieressourcen für die Beheizung und Belüftung von Gebäuden aufgewendet, das ist ein Vielfaches mehr als in den fortgeschrittenen europäischen Ländern. Das Thema Energieeinsparung ist aktueller denn je, insbesondere vor dem Hintergrund stetig steigender Kosten für Energieressourcen. Eines der Geräte, mit denen Sie im Haus Wärmeenergie sparen können, ist ein Thermostat für eine Batterie, dessen Installation den Wärmeverbrauch um bis zu 20 % reduzieren kann. Dazu ist es jedoch notwendig, die richtigen Regler für das Heizsystem auszuwählen und deren Installation durchzuführen, die in diesem Artikel erörtert wird..

Die Hauptkriterien für die Auswahl eines Thermostats

Die meisten auf dem Markt verkauften Regler haben das gleiche Ventildesign, das auf dem Heizungsrohr installiert wird. Die wichtigsten Unterschiede, die Sie bei der Auswahl eines Gerätes kennen müssen, sind die Art der Einstellung und die Einrichtung des Faltenbalges. Daher sind die Hauptparameter des Thermostats beim Kauf:

• Reglertyp: mechanisch, elektronisch elektromechanisch;
• Durchmesser des bedingten Abschnitts;
• Kosten und Kompatibilität mit anderen Geräten;
• Genauigkeit und einfache Einstellung;
• Maße;
• Aussehen des Geräts;
• die Notwendigkeit eines regelmäßigen Batteriewechsels.

Mechanische Geräte sind kostengünstig, zuverlässig und langlebig, erschweren jedoch den genauen Justageprozess. Elektronische Steuerungen sind genau, einfach zu bedienen, aber teuer und erfordern den Austausch von Netzteilen. Halbelektronisch – eine Option im mittleren Preissegment mit hoher Genauigkeit und Zuverlässigkeit, jedoch mit erhöhten Gesamtabmessungen und einem separat installierten Sensor.

Sorten und Auswahl an Thermostaten

Heizkörperventile sind konstruktionsbedingt in 3 Gruppen unterteilt:

• gerade;
• Ecke;
• als Teil eines Headsets zum Anschluss von Heizgeräten.

Wenn bei geraden und eckigen Thermostaten alles klar ist, sollte das Headset separat gesagt werden. Es ermöglicht Ihnen, gleichzeitig einen Thermostat an einer Batterie zu installieren und ihn an Rohre anzuschließen, die direkt aus dem Boden herauskommen. Der Preis eines solchen Headsets wird zwar höher ausfallen als bei herkömmlichen Schlauchlinern, aber eine solche Verbindung wird ästhetisch viel ansprechender aussehen..

Heizkörperanschluss-Headset mit integriertem Thermostat

Für Zweirohrsysteme mit Heizungsumwälzpumpe ist jedes der aufgeführten Ventile geeignet, die Frage ist nur, wie die Heizung angeschlossen wird, und aus technischer Sicht sind sie alle gleich. Eine andere Sache ist ein Einrohrkreislauf, denn es ist besser, einen speziellen Batterietemperaturregler mit einem erhöhten Durchflussquerschnitt des Sattels zu kaufen. Solche Thermostate haben einen geringeren hydraulischen Widerstand, was im Diagramm deutlich zu sehen ist:

Neben Ventilen sollten Sie auch Thermoköpfe für Batterien wählen, und hier gleich eine Empfehlung: Ventil und Kopf sollten vom gleichen Hersteller sein und die Gegengewinde sollten gleich sein. Standardventilgewinde sind M28 und M30. Generell ist die Auswahl an Kopfausführungen nicht allzu groß – neben den üblichen Elementen mit eingebautem Faltenbalg gibt es auch Produkte mit elektronischer Steuerung und Display. Diese Thermostate sind programmierbar und können so konfiguriert werden, dass sie den ganzen Tag über unterschiedliche Raumtemperaturen aufrechterhalten..

Rat. Denken Sie bei der Auswahl eines programmierbaren Thermostatkopfes daran, dass dieser Batterie- oder Netzstrom benötigt. Damit der Thermostat richtig funktioniert, müssen Sie das Vorhandensein von Strom überwachen.

In Fällen, in denen Heizgeräte hinter Paravents installiert oder die Fenster des Raumes mit dicken Vorhängen abgedeckt werden sollen, kann es vorkommen, dass herkömmliche Thermoelemente nicht richtig funktionieren. Aufgrund der schwachen Luftbewegung im Kühlerbereich kann die Temperatur hinter dem Bildschirm und davor um ein paar Grad abweichen, daher lohnt es sich zusätzlich zum Thermostat einen externen Sensor mit Kapillarrohr zu kaufen.

Der Sensor hinter dem Bildschirm steuert den Thermostat über ein Kapillarrohr und konzentriert sich auf die richtige Raumtemperatur. Es gibt auch eine weiterentwickelte Version in Form eines Fernreglers, der ebenfalls über ein Kapillarrohr verbunden ist. Aber hier müssen Sie vorsichtiger sein: Nicht alle Ventile sind für solche Thermoköpfe geeignet. Daher müssen Sie sich bei der Auswahl eines Thermostats an den Verkäufer wenden.

Abschließend noch ein paar Worte zu den Herstellern von Heizkörperventilen. Es gibt viele davon, vor allem Chinesen, deren Qualität mehr als fragwürdig ist. Thermostate der folgenden Marken werden auf jeden Fall empfohlen, ihre Zuverlässigkeit steht außer Zweifel:

• DANFOSS;
• HERZ-ARMATUREN;
• OVENTROP.

Rat. Sie sollten nicht an allen Heizkörpern in Ihrem Haus Thermostate kaufen oder installieren. Die Regel lautet: Um eine normale Regulierung zu gewährleisten, müssen in jedem Raum nur solche Batterien mit Thermostaten ausgestattet werden, deren Gesamtkapazität 50% der Gesamtkapazität oder mehr beträgt. In einfachen Worten: Bei 2 Heizkörpern im Raum muss das Ventil an einem (der größeren) installiert werden, bei 3 – an zwei Heizkörpern usw..

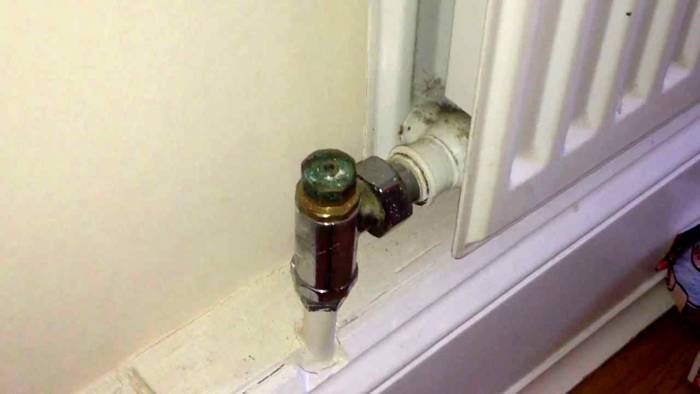

Kugelhähne

Die Ventile sind billige, aber gleichzeitig unwirksame Regelgeräte. Am Eingang des Heizkörpers werden oft Kugelhähne installiert, mit deren Hilfe der Wasserfluss reguliert wird.

Aber dieses Gerät hat auch eine andere Funktionalität – Absperrventile. Ventile werden verwendet, um den Kühlmittelfluss im System vollständig abzusperren. Kugelhähne am Ein- und Auslass des Heizkörpers ermöglichen beispielsweise bei einem Heizungsleck Reparaturen ohne Unterbrechung der Wärmezufuhr und Ablassen der Flüssigkeit..

Kugelhähne regeln keine Heizbatterien in der Wohnung. Sie haben nur zwei Positionen – komplett geschlossen und offen. Die Zwischenlage bringt nur Schaden.

Tatsache ist, dass sich im Inneren eines solchen Wasserhahns eine Kugel mit einem Loch befindet, die in ihrer normalen Position nicht bedroht ist, aber in allen anderen Situationen die im Kühlmittel enthaltenen Feststoffpartikel es abschleifen und Stücke davon abbrechen. Dadurch wird der Wasserhahn nicht abgedichtet und in der Position “geschlossen” fließt weiterhin Wasser in die Batterie, was bei einem Geräteleck mit großen Problemen behaftet ist.

Wenn einer der Grundstückseigentümer sich entschieden hat, alles zu tun, um die Heizkörper mit Kugelhähnen zu verwalten, muss daran gedacht werden, dass diese richtig installiert werden sollten.

Diese Methode wird normalerweise in Mehrfamilienhäusern verwendet. Wenn die Verkabelung vertikal einrohrig ist, führt eine Warmwasserleitung durch die Decke in den Raum und ein Heizkörper wird daran angeschlossen (lesen Sie: “Korrekte Einstellung der Heizbatterien in einer Wohnung – Komfort im Haus und Geld sparen”). Die Rohrleitung verlässt den zweiten Eingang des Gerätes und geht durch den Boden in den unteren Raum.

In diesem Fall ist es notwendig, die Ventile korrekt zu installieren, da die Installation eines Bypasses obligatorisch ist. Das Bypassrohr wird benötigt, damit bei geschlossenem Flüssigkeitsstrom zum Kühler das Kühlmittel im gemeinsamen Haussystem weiter zirkuliert.

In manchen Situationen befindet sich der Wasserhahn am Bypass, um die durchströmende Wassermenge zu verändern und damit den Wärmeübergang der Batterie anzupassen. Um eine höhere Zuverlässigkeit des Heizsystems zu gewährleisten, sind mindestens drei Wasserhähne installiert: zwei werden am Heizkörper abgeschaltet und funktionieren normal, und der dritte wird regulierend.

Aber hier dürfen wir nicht vergessen, in welcher Position sich die Geräte befinden. Ansonsten kann man die Steigleitung komplett blockieren und man kann sowohl die Kälte in der Wohnung, als auch unangenehme Showdowns mit Nachbarn und Vertretern der Verwaltungsgesellschaft nicht vermeiden.

Thermoventil – Aufbau, Zweck, Typen

Ein Ventil in einem Thermostat ist im Aufbau einem herkömmlichen Ventil sehr ähnlich. Es gibt einen Sitz und einen Absperrkegel, der das Lumen für den Kühlmittelfluss öffnet / schließt. Die Temperatur des Heizkörpers wird genau so geregelt: durch die Kühlmittelmenge, die durch den Heizkörper strömt.

Schnittdarstellung des Thermostatventils

An der Einrohr- und Zweirohrleitung des Ventils sind unterschiedliche Ventile installiert. Der hydraulische Widerstand des Ventils gegenüber einem Einrohrsystem ist viel geringer (mindestens zweimal) – nur so kann er ausgeglichen werden. Es ist unmöglich, die Ventile zu verwechseln – sie heizen nicht. Für Anlagen mit Naturumlauf sind Ventile für Einrohrsysteme geeignet. Im eingebauten Zustand erhöht sich natürlich der hydraulische Widerstand, aber das System wird funktionieren können.

Jedes Ventil hat einen Pfeil, der die Bewegung des Kühlmittels anzeigt. Installieren Sie es während der Installation so, dass die Durchflussrichtung mit dem Pfeil übereinstimmt..

Welche Materialien

Der Ventilkörper besteht aus korrosionsbeständigen Metallen und wird oft zusätzlich mit einer Schutzschicht (vernickelt oder verchromt) überzogen. Es gibt Ventile von:

• Bronze (vernickelt und verchromt);
• Messing (mit einer Nickelschicht bedeckt);
• aus Edelstahl.



  Gehäuse sind normalerweise Messing oder Bronze mit Nickel oder

  verchromt

Es ist klar, dass Edelstahl die beste Option ist. Es ist chemisch neutral, korrodiert nicht, reagiert nicht mit anderen Metallen. Die Kosten für solche Ventile sind jedoch hoch und schwer zu finden. Bronze- und Messingventile sind hinsichtlich der Lebensdauer ungefähr gleich. Wichtig ist in diesem Fall die Qualität der Legierung, die von namhaften Herstellern sorgfältig überwacht wird. Ob man dem Unbekannten vertrauen soll oder nicht, ist ein strittiger Punkt, aber es gibt einen Punkt, den man besser verfolgen sollte. Am Gehäuse muss ein Pfeil vorhanden sein, der die Durchflussrichtung anzeigt. Wenn es nicht da ist – bevor Sie ein sehr billiges Produkt haben, das Sie besser nicht kaufen sollten..

Als Ausführung

Da Heizkörper auf unterschiedliche Weise installiert werden, werden die Ventile gerade (durchgehend) und abgewinkelt ausgeführt. Wählen Sie den Typ, der besser für Ihr System geeignet ist.

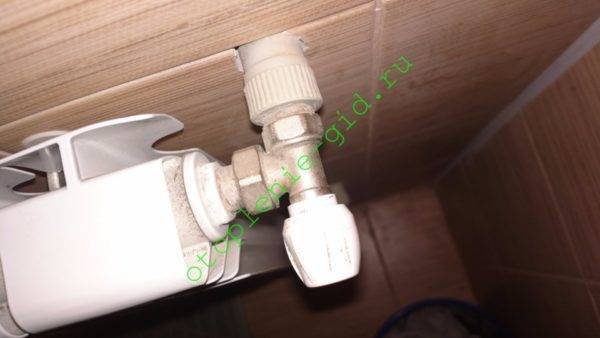

Durchgangsventil und Winkel

Name / Firma Für welches System DN, mm Gehäusematerial Betriebsdruck Preis

Danfos, eckig RA-G, anpassbar	Einrohr	15 mm, 20 mm	Messing vernickelt	10 Bar	25-32 $
Danfos, gerade RA-G, anpassbar	Einrohr	20 mm, 25 mm	Messing vernickelt	10 Bar	$ 32 – $ 45
Danfos, eckig RA-N, anpassbar	Zweirohr	15mm, 20mm. 25 mm	Messing vernickelt	10 Bar	$ 30 – $ 40
Danfos, gerade RA-N konfigurierbar	Zweirohr	15mm, 20mm. 25 mm	Messing vernickelt	10 Bar	$ 20-50
BROEN, gerade mit fester Einstellung	Zweirohr	15 mm, 20 mm	Messing vernickelt	10 Bar	8-15 $
BROEN, gerade mit fester Einstellung	Zweirohr	15 mm, 20 mm	Messing vernickelt	10 Bar	8-15 $
BROEN, Ecke, anpassbar	Zweirohr	15 mm, 20 mm	Messing vernickelt	10 Bar	10-17 $
BROEN, Ecke, anpassbar	Zweirohr	15 mm, 20 mm	Messing vernickelt	10 Bar	10-17 $
BROEN, gerade mit fester Einstellung	Einrohr	15 mm, 20 mm	Messing vernickelt	10 Bar	$ 19-23
BROEN, eckig fest eingestellt	Einrohr	15 mm, 20 mm	Messing vernickelt	10 Bar	$ 19-22
OVENTROP, axial		1/2"	Messing vernickelt, emailliert	10 Bar	140 $

Heizkörperthermostat-Typen

Aufgrund der Art des verwendeten Stoffes sind Temperaturregler:

• Flüssigkeiten;
• gasgefüllt.

Flüssigkeitsthermostate für Heizkörper sind günstiger, reagieren aber mit Gas gefüllt schneller auf Veränderungen der Raumtemperatur. Außerdem ist ihr Betrieb weniger von der Kühlmitteltemperatur abhängig. Dies liegt daran, dass sich Gas im Gegensatz zu Flüssigkeiten im oberen Teil des Geräts ansammelt, dh weiter von der Warmwasserbereitung entfernt. Dank der Temperaturregelungsmethode sind diese Geräte mechanisch und elektronisch.

Mechanischer Thermostat

Dieses Gerät funktioniert ohne Strom. Seine Arbeit basiert auf der Expansion und Kontraktion der Arbeitssubstanz. Der mechanische Thermostat ist billig und daher sehr beliebt. Seine Hauptvorteile sind:

1. Niedriger Preis
2. Unabhängigkeit vom Strom (verursacht keine Probleme mit Überspannungen und erhöht nicht die Kosten für Wohnen und kommunale Dienstleistungen).
3. Benutzerfreundlichkeit.

Einziges Manko ist die manuelle Einstellung des Kühlmittelflusses.

Mit einem solchen Regler wird der Wasserfluss zum Heizkörper ohne menschliches Eingreifen gesteuert. Anstelle eines Griffs ist er mit einem LCD-Display oder einem Bedienknopf ausgestattet. Merkmale des elektronischen Temperaturreglers:

1. Einstellen der Lufttemperatur mit einer Uhr (z. B. tagsüber, wenn niemand zu Hause ist, arbeitet die Heizung mit minimaler Leistung und eine Stunde vor der Ankunft der Besitzer von der Arbeit erwärmt sich die Luft auf eine angenehme Temperatur).
2. Tag- und Nachtmodus (unterschiedliche Lufttemperatur je nach Tageszeit).

Arten von Thermostatelementen

Es gibt zwei Arten von Thermostatelementen:

1. Thermostatelement mit eingebautem Fühler
2. Thermostatelement mit Fernfühler

Eingebauter Temperatursensor

Der eingebaute Sensor erfordert eine freie Luftzirkulation um ihn herum. Dies soll verhindern, dass das Rohr der Hitze ausgesetzt wird. Um ungewollte Erwärmung zu vermeiden, wird der Sensor waagerecht eingebaut

Fernbedienungssensor

• Der Ferntemperatursensor wird in folgenden Fällen verwendet:
• Wenn der Heizkörper (bzw. der Thermostat) in einer Nische installiert ist;
• Wenn der Regler weniger als 10 cm von einem breiten Fensterbrett entfernt ist (mehr als 22 cm);
• Mit einer Heizkörpertiefe über 16 cm;
• Wenn die Achse des Thermostatelements senkrecht steht;
• Wenn der Heizkörper mit Verdunkelungsvorhängen bedeckt ist.

In diesen und einigen anderen Fällen sollten Sie einen Fernbedienungssensor installieren, da der eingebaute nicht richtig funktionieren kann..

Der Sensor muss senkrecht zum Kühlergehäuse montiert werden. Da bei paralleler Installation die Messwerte durch die vom Heizkörper aufsteigende warme Luft verloren gehen.

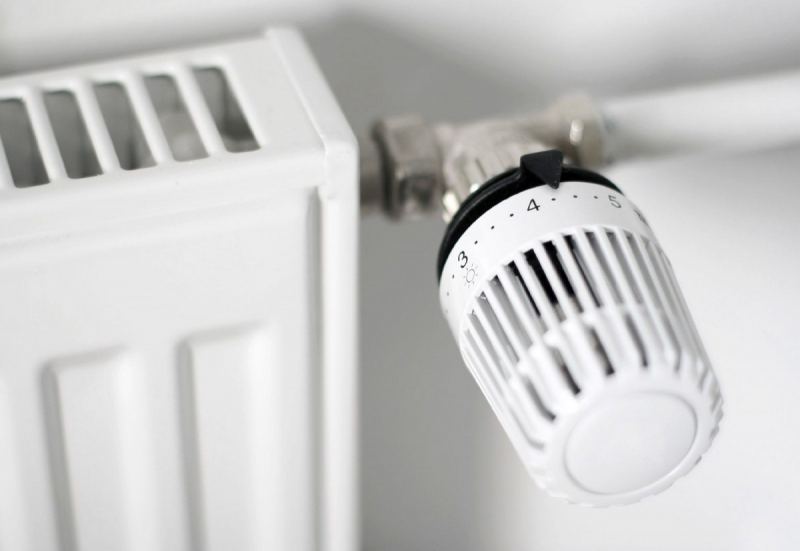

Thermostatköpfe

Es gibt drei Arten von Thermostatelementen für Heizungsthermostate – manuell, mechanisch und elektronisch. Sie alle erfüllen die gleichen Funktionen, bieten jedoch auf unterschiedliche Weise unterschiedlichen Komfort und unterschiedliche Fähigkeiten..

Mechanische Regulierung

Dieses Regelverfahren ist mit einigen Schwierigkeiten verbunden, da solche Thermostate die Temperatur der Heizkörper im Automatikbetrieb halten. Die Basis eines solchen Thermostats ist ein Faltenbalg in Form eines elastischen Zylinders, der mit einem Gas oder einer Flüssigkeit mit hohem Wärmeausdehnungskoeffizienten gefüllt ist. Beim Erhitzen beginnt das Volumen des Gases oder der Flüssigkeit zuzunehmen, wodurch die Anpassung erfolgt.

Thermostatgerät für einen Heizkörper mit mechanischem Thermostatkopf

Der Faltenbalg ist mit einem Element verbunden, das den Weg des Kühlmittels blockiert. Bevor sich das Gas oder die Flüssigkeit im Balg nicht erwärmt, befindet sich der Vorbau in der gelösten Position und die maximale Kühlmittelmenge durchströmt die Batterie. Beim Erhitzen vergrößert sich das Volumen des Gases oder der Flüssigkeit, das auf den Stab übertragen wird, der die Durchgangsöffnung zu verstopfen beginnt und das Volumen der Kühlmittelzufuhr verringert. Wenn die Substanz abkühlt, nimmt ihr Volumen ab und der Stab beginnt sich in die entgegengesetzte Richtung zu bewegen, öffnet das Durchgangsloch und lässt das Kühlmittel in großen Mengen in die Batterie eintreten. Dadurch heizt sich die Batterie wieder auf und erhöht die Temperatur im Raum..

Gas oder Flüssigkeit

Bei Vorhandensein eines solchen Geräts wird die Temperatur im Raum ziemlich genau auf + – 1 ° C gehalten, aber im Allgemeinen hängt das Delta davon ab, wie inert die Substanz im Balg ist. Es kann mit einer Art Gas oder Flüssigkeit gefüllt werden. Gase reagieren schneller auf Temperaturänderungen, sind aber technisch schwieriger herzustellen..

Flüssigkeits- oder Gasbalg – kein großer Unterschied

Flüssigkeiten ändern ihr Volumen etwas langsamer, sind aber einfacher herzustellen. Im Allgemeinen liegt der Unterschied in der Genauigkeit der Temperaturhaltung in der Größenordnung von einem halben Grad, was fast unmöglich zu bemerken ist. Daher sind die meisten der vorgestellten Thermostate für Heizkörper mit Thermoköpfen mit Flüssigkeitsbalg ausgestattet.

Mit Fernbedienungssensor

Der mechanische Thermostatkopf muss so montiert werden, dass er in den Raum gerichtet ist. Auf diese Weise wird die Temperatur genauer gemessen. Da sie eine recht anständige Größe haben, ist diese Installationsmethode nicht immer möglich. Für diese Fälle können Sie einen Thermostat für einen Heizkörper mit externem Fühler liefern. Der Temperatursensor wird über ein Kapillarrohr mit dem Kopf verbunden. Es kann an jeder Stelle positioniert werden, an der Sie die Lufttemperatur lieber messen möchten..

Alle Änderungen der Wärmeübertragung des Heizkörpers erfolgen in Abhängigkeit von der Lufttemperatur im Raum. Der einzige Nachteil dieser Lösung sind die hohen Kosten solcher Modelle. Aber die Temperatur wird genauer gehalten.

Name / Firma Einstellbereich Betriebstemperaturbereich Regelungsart Funktionen / Zweck Anschlussart Preis

Danfoss Living Eco	6 °C bis 28 °C	0°C bis 40°C	Elektronisch	Programmierbar	RA UND M30X1.5	70 $
Danfoss RA 2994 mit Gasbalg	6°C bis 26°C	0°C bis 40°C	Mechanisch	Für alle Heizkörper	Clip-on	20 $
Danfoss RAW-K Flüssigelement	8 °C bis 28 °C	0°C bis 40°C	Mechanisch	Für Flachheizkörper	M30x1.5	20 $
Danfoss RAX mit flüssigem Ohrhörer	8 °C bis 28 °C	0°C bis 40°C	Mechanisch	Für Designheizkörper weiß, schwarz, verchromt	M30x1.5	25 $
HERZ H 1 7260 98 mit Flüssig-Ohrhörer	6 °C bis 28 °C		Mechanisch		M30 x 1,5	11 $
Oventrop "Uni XH" mit flüssigem Telefon	7 °C bis 28 °C		Mechanisch	mit Nullmarke	M30 x 1,5	$ 18
Oventrop "Uni CH" mit flüssigem Telefon	7 °C bis 28 °C		Mechanisch	ohne Nullmarke	M30 x 1,5	20 $

Elektronisch

Noch größer ist die Größe des elektronischen Thermostats für einen Heizkörper. Das Thermostatelement ist noch größer. Darin sind neben der elektronischen Befüllung auch zwei Batterien verbaut..

Elektronische Batteriethermostate sind groß

In diesem Fall wird die Bewegung der Spindel im Ventil von einem Mikroprozessor gesteuert. Diese Modelle verfügen über einen ziemlich großen Satz zusätzlicher Funktionen. Zum Beispiel die Möglichkeit, die Raumtemperatur nach der Uhr einzustellen. Wie ist es in Mode, es zu benutzen? Ärzte haben seit langem bewiesen, dass es besser ist, in einem kühlen Raum zu schlafen. Daher können Sie nachts die Temperatur niedriger programmieren und morgens, wenn es Zeit zum Aufwachen ist, können Sie sie höher einstellen. Komfortabel.

Der Nachteil dieser Modelle ist ihre Größe, die Notwendigkeit, die Entladung der Batterien zu überwachen (ausreichend für mehrere Betriebsjahre) und der hohe Preis.

Thermoköpfe sind bequemer als Drosseln

Der Batteriethermostat kann einer von drei Typen sein:

	Bei der Installation des Heizsystems der Chruschtschows wurden Dreiwege-Korkhähne verwendet. Sie wurden am Jumper-Anschluss mit einem der Anschlüsse installiert. Je nach Stellung des Hahngriffs wurde der Wasserfluss auf den Heizkörper, die Brücke oder komplett abgestellt.
	Die Nadeldrossel ähnelt einem Schraubenventil, aber das Ventil ist verjüngt und Teil der Spindel.
	Der Thermokopf reguliert die Durchlässigkeit der Zuleitung aufgrund der Wärmeausdehnung eines flüssigen oder festen Arbeitsmediums – ein Material mit hohem Wärmeausdehnungskoeffizienten. Beim Erhitzen wird der Balg im Körper des Thermokopfes verlängert und verlängert den Schaft, der den Liner überlappt. Nach dem Abkühlen kehrt die Stange durch eine Rückholfeder in ihre ursprüngliche Position zurück

Die Stellung des Dreiwegeventils bei abgenommenem Griff kann nur durch die Beheizung von Heizkörper, Spritzwand und Steigleitung bestimmt werden.

Der erste Thermostattyp kann nicht als konkurrierende Lösung angesehen werden: Er ist längst vom Markt verschwunden und findet sich nur in Häusern, die vor Mitte der 60er Jahre gebaut wurden..

Die Drossel wird nur im manuellen Modus geregelt, während die Temperaturänderung im Raum mit einer Verzögerung von 1-2 Stunden erfolgt: Zuerst stabilisiert sich der Wasserfluss durch die Zuleitung, dann ändert sich die Heizkörpertemperatur langsam und erst dann beginnt die Luft zum Aufwärmen oder Abkühlen.

Nach dem Ändern der Position der Drosselklappe stabilisiert sich die Lufttemperatur im Raum nach 1-2 Stunden.

Der Thermokopf hält nach der Grundeinstellung (der darauf eingestellten Solltemperatur) das Raumklima vollautomatisch aufrecht. Eine rechtzeitige Anpassung hält nicht nur eine angenehme Temperatur, sondern spart auch deutlich Wärme. Stimmen Sie zu, dass dies in einem Privathaus mit einem autonomen Heizsystem nicht überflüssig ist.

Der automatische Thermostat spart bis zu 40% Wärme. Die Kosten amortisieren sich während der ersten Heizperiode ab dem Zeitpunkt der Installation.

So installieren Sie einen Thermostat an einer Batterie

Die erste Empfehlung ist, Thermoköpfe nicht auf allen Heizgeräten in Sichtweite zu platzieren. Hier gilt die Regel: Heizkörper, deren Gesamtleistung 50 % oder mehr aller in einem Raum beträgt, sollten einer Regulierung unterliegen. Wenn sich beispielsweise 2 Heizungen im Raum befinden, muss 1 Batterie mit einem Thermostat ausgestattet sein, dessen Leistung größer ist..

Rat. Wenn Gussheizkörper als Heizgeräte verwendet werden, ist die Aufrechterhaltung des Mikroklimas mit Hilfe von Thermostatventilen wirkungslos. Tatsache ist, dass die Arbeit von gusseisernen Batterien sehr träge ist, nachdem sie den Kühlmittelfluss blockiert haben, strahlen sie lange Wärme ab und umgekehrt beschleunigen sie lange. Der Einbau von Ventilen macht keinen Sinn, Sie verschwenden nur Ihre Zeit und Ihr Geld.

Es wird empfohlen, den ersten Teil des Geräts – das Ventil – zum Zeitpunkt des Anschlusses des Heizkörpers an das Heizsystem an der Versorgungsleitung zu installieren. Wenn in das montierte System geschnitten werden muss, muss die Versorgungsleitung demontiert werden. Dies wird einige Schwierigkeiten mit sich bringen, wenn die Verbindung mit Stahlrohren hergestellt wird, Sie benötigen ein Rohrschneide- und Gewindeschneidwerkzeug.

Nach der Installation des Thermostats am Heizkörper wird der Thermokopf ohne Werkzeug montiert. Es genügt, die Markierungen an den Körpern auszurichten und den Kopf durch sanftes Drücken in der Pfanne zu fixieren. Das Klicken des Verriegelungsmechanismus dient als Signal..

Etwas schwieriger ist es, ein Anti-Vandalismus-Thermostat zu installieren, dafür benötigen Sie einen 2 mm Innensechskantschlüssel. Um die erforderlichen Markierungen wie in der Abbildung gezeigt auszurichten, müssen Sie den Thermokopf drücken und die seitliche Befestigungsschraube mit einem Sechskant festziehen.

Die Installation des Fernbedienungssensors und -reglers erfolgt an einem von Innenteilen und Möbeln freien Abschnitt der Wand in einer Höhe von 1,2-1,6 m über dem Boden, wie in der Abbildung gezeigt:

Zuerst wird die Montageplatte mit Dübeln an der Wand befestigt, dann wird der Korpus mit einem einfachen Druck darauf aufgeschnappt. Das Kapillarrohr wird mit Kunststoffclips an der Wand befestigt, diese sind in der Regel im Lieferumfang enthalten.

Zusätzlich zur serienmäßigen Temperaturregelung in den Köpfen kann der Thermostat auf die maximalen und minimalen Grenzen eingestellt werden, ab denen das Rad nicht mehr drehbar ist. Zu diesem Zweck sind an der Rückseite des Produkts Begrenzungsstifte vorgesehen. Sie müssen eine davon herausziehen und nach dem Debuggen des Systems in das Loch unter dem entsprechenden Etikett stecken:

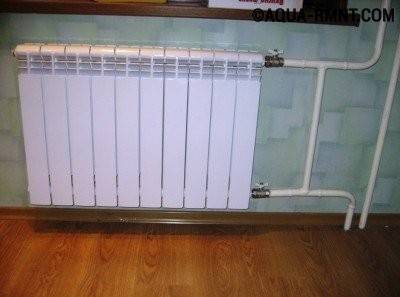

Installation eines Thermostats unter Berücksichtigung des Heizungssystems. Schema, Anweisungen, Nuancen

Installieren Sie den Thermostat am besten direkt am Heizkörper – an der Stelle, an der das Kühlmittel dem Heizsystem zugeführt wird. Das Gerät muss in einem Abstand von mindestens 0,8 m vom Boden, vorzugsweise in waagerechter Position, aufgestellt werden, um den Einfluss von warmen Luftströmen aus der Batterie auszuschließen. Es ist zu beachten, dass sich der Thermostat nicht in einer Nische befinden, mit Vorhängen, Gittern usw. All dies beeinflusst den korrekten Betrieb des Geräts. Wenn keine geeigneten Bedingungen geschaffen werden können, ist es daher besser, einen Thermostat mit Fernfühler zu wählen..

Besitzer einer Einrohr-Heizungsanlage sollten darauf achten, ein spezielles Rohr – einen Bypass – zu installieren. Dieser Jumper verbindet die geraden und Rücklaufrohre, daher sollte der Durchmesser 1 Nummer kleiner sein als sie. Ansonsten ist der Installationsalgorithmus des Thermostats für alle Systeme gleich.

1. Schließen Sie die entsprechende Steigleitung ab und entfernen Sie das Wasser aus den Heizkörpern.
2. Schneiden Sie die horizontalen Versorgungsrohre in geringem Abstand von der Batterie ab.
3. Leitungen und Absperrventile vom Heizkörper trennen..
4. Schrauben Sie die Schäfte mit den Muttern des neuen Ventils und Thermostats in die Batteriestecker. Unabhängig vom Heizsystem wird das Gerät am oberen Rohr montiert, das Ventil am unteren. Gleichzeitig sollte ein Bypass installiert werden – falls erforderlich.
5. Montieren Sie die Rohrleitung, platzieren Sie sie an der gewählten Stelle.
6. Rohrleitungen an horizontale Versorgungsrohre anschließen.



   Schema: Anschluss des Thermostats für die Batterie

So installieren Sie einen Thermostat richtig mit Ihren eigenen Händen an einer Batterie

Zum Aufstellen des Geräts sind keine besonderen Kenntnisse erforderlich. Der schwierigste Teil des Prozesses ist der Einbau eines Bypasses in ein System mit Metallrohren. Wenn Sie mit letzterem Probleme haben, sollten Sie einen Fachmann einladen, der Ihnen beim Zusammenbau des Geräts hilft..

Für die Arbeit benötigen Sie:

• direkt das Gerät;
• Absperrventile;
• Rohrleitungen schneiden, Befestigungselemente oder Schweißen für ihre Installation;



• Bypass;
• eine Reihe von Schlüsseln;
• Schlepptau oder andere Dichtmittel.

Vor Arbeitsbeginn unbedingt Kühlmittel ablassen. Dazu reicht es aus, das Ventil zu schließen, das sich hinter dem Rohrabzweig von der Hauptleitung zum Heizkörper befindet.

Zu beachten ist, dass der untere Hahn, falls vorhanden, geöffnet werden muss, da sonst die Flüssigkeit in der Batterie stecken bleibt.

Beachtung! Der Thermostat sollte während der warmen Jahreszeiten installiert werden. Zum Beispiel im Sommer, vor Beginn der Heizsaison

Lassen Sie das Kühlmittel ab und fahren Sie mit der Installation der Wasserhähne fort. Am Rohrabschnitt in der Nähe des Heizkörpers wird ein vertikaler Schnitt vorgenommen, der die Leitung trennt. Dann gehen Sie wie folgt vor:

Installation und Einstellung

Der Thermostat funktioniert gut, wenn er gemäß allen Regeln und unter Berücksichtigung einiger Nuancen installiert wird. Für einen effektiven, dauerhaften und korrekten Betrieb ist zunächst ein freier Zugang erforderlich, insbesondere wenn es sich um mechanische Steuergeräte handelt. Das automatische Thermostatelement darf nicht mit Vorhängen oder Heizkörperblenden abgedeckt werden. Daher kann die Analyse von Temperaturschwankungen Fehler enthalten.

Vor der direkten Installation des Thermostats wird das gesamte Wasser aus dem Heizungssystem abgelassen. Bereiten Sie das erforderliche Inventar und den Installationssatz für den Anschluss vor und vergessen Sie nicht die Komponenten. Das Gerät muss senkrecht zur Position des Heizkörperpaneels montiert werden. Es sei daran erinnert, dass die Richtung des Wärmezufuhrflusses mit der Richtung des Pfeils des Thermostats übereinstimmen muss.

Wenn die Position des Thermokopfs nach der Installation vertikal ist, wird die korrekte Funktion des Faltenbalgs beeinträchtigt. Diese Nuance hat jedoch nichts mit Geräten mit einem Fernbedienungssensor oder einer externen Steuereinheit zu tun. Montieren Sie das Thermostat nicht dort, wo die Sonnenstrahlen ständig darauf fallen. Außerdem ist der Betrieb des Geräts nicht immer korrekt, wenn es sich in der Nähe von großen Haushaltsgeräten mit Wärmestrahlung befindet. Die gleiche Regel gilt für versteckte Optionen, die Innennischen maskieren, um die Ästhetik des Innenraums zu erhöhen..

Wie macht man?

Wenn während des Heizungsanschlusses keine Heizung in der Wohnung oder im Haus vorhanden ist, ist es notwendig, den Thermostat ganz zu öffnen. Dadurch wird verhindert, dass sich das Ventil verzieht und der Regler verstopft. Wird die Installation in einem Privathaus mit zwei oder mehr Etagen durchgeführt, beginnt die Arbeit von oben, da warme Luft immer aufsteigt

Es ist auch wichtig, Räume zu berücksichtigen, in denen Temperaturschwankungen stärker sind. Dazu gehören die Küche, sonnendurchflutete Räume und Räume, in denen sich Haushalte oft versammeln.

Unabhängig vom Schema wird der Thermostat immer an der Zuleitung installiert. Bis das Ventil fertig ist, wird der Thermokopf nicht aus der Verpackung genommen. Horizontale Rohre werden im erforderlichen Abstand von der Batterie geschnitten. Wenn zuvor eine Armatur an der Batterie installiert war, wird diese abgeklemmt. Schäfte mit Muttern vom Ventil abschrauben, sowie das Schließelement. Sie werden in den Steckern des Heizkörpers befestigt..

Nach der Montage wird die Verrohrung an der gewählten Stelle an den waagerechten Rohren der Steigleitung befestigt. Das Ventil wird mit dem Batterieeinlass verschraubt, wobei darauf zu achten ist, dass seine Position waagerecht ist. Es besteht die Möglichkeit einen Kugelhahn davor zu montieren

Dies vereinfacht den Austausch des Thermostats, falls erforderlich, verhindert dessen erhöhte Belastung, was beim Betrieb des Ventils als Absperrventil wichtig ist

Das Ventil wird an die Kühlmittelzufuhrleitung angeschlossen

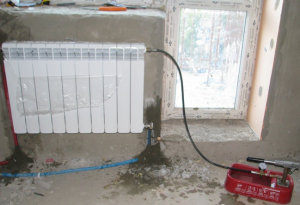

Danach öffnen sie das Wasser, füllen das System damit und überprüfen die Dichtheit der Anschlüsse, was besonders wichtig ist, wenn Sie das Gerät auf alte Batterien setzen müssen. Es darf kein Wasser auslaufen oder eindringen

Dies muss durch Anziehen der Verankerungspunkte behoben werden. Stellen Sie das Ventil nach Bedarf ein. Dazu wird der Haltering zurückgezogen, dann wird die Markierung mit der erforderlichen Teilung ausgerichtet. Danach ist der Ring gesperrt.

Es bleibt noch ein Thermokopf am Ventil zu installieren. Dabei kann es mittels einer Überwurfmutter oder einem Rastmechanismus befestigt werden. Es ist möglich, einen Thermostat an einer Batterie zu installieren, wenn das Material seiner Herstellung Aluminium oder Stahl ist, sowie wenn das Heizkörperdesign aus Bimetall besteht. Gusseisenbatterien zeichnen sich durch eine hohe thermische Trägheit aus, daher macht es für solche Batterien keinen Sinn, diese Geräte zu installieren.

Wie stellt man das ein?

Wenn es notwendig ist, den Thermostat zu verstellen, um Verwechslungen bei der Bedienung des Sensors zu vermeiden, müssen zunächst die richtigen Bedingungen in einem bestimmten Raum geschaffen werden..

Sie können die Arbeit nach folgendem Schema durchführen:

• Fenster, Türen schließen, vorhandene Klimaanlagen oder Ventilatoren ausschalten;
• ein Thermometer wird im Raum aufgestellt;
• das Ventil für die Kühlmittelzufuhr wird vollständig geöffnet und bis zum Anschlag nach links gedreht;



• nach 7-8 Minuten wird der Heizkörper durch Drehen des Ventils ganz nach rechts geschlossen;
• warten Sie, bis die fallende Temperatur angenehm wird;
• öffnen Sie das Ventil sanft, bis das Geräusch des Kühlmittels deutlich hörbar ist, was die angenehmsten Bedingungen für den Temperaturhintergrund des Raums anzeigt.
• die Drehung wird gestoppt und das Ventil in dieser Position belassen;
• Wenn Sie die Komforttemperatur ändern müssen, verwenden Sie den Thermokopfregler.

Installation und Konfiguration

Bevor Sie einen Thermostat an einer Batterie kaufen und installieren, müssen Sie sicherstellen, dass Ihr Heizgerät nicht ab Werk mit einem Ventil ausgestattet ist. Dies gilt für Flachheizkörper einiger Hersteller wie KERMI oder HEIMEIER. Für sie müssen Sie nur den Thermostatkopf selbst mit passendem Gewinde kaufen und in die entsprechende Fassung einschrauben..

Das Einrichten und Installieren eines Thermostats an Batterien mit Ihren eigenen Händen sollte Ihnen keine großen Schwierigkeiten bereiten. Hier sind einige Richtlinien:

1. Das Ventil wird immer nur an der Zuleitung montiert.
2. Beachten Sie die auf dem Produktdatenblatt angegebene Durchflussrichtung.
3. Verwenden Sie bei der Installation amerikanische Frauen, damit der Knoten immer demontiert werden kann.
4. Die Position des Ventils und des Kopfes sowie die Abstände zu den nächstgelegenen Strukturen sind im Diagramm angegeben:

Wenn der Thermostat die Funktion der mechanischen Sperrung des Kühlmittelflusses nicht bietet, muss für die Wartung des Kühlers ein zusätzlicher Kugelhahn vor dem Ventil installiert werden, wie in der Abbildung gezeigt:

Tipps vor Beginn der Installation

Darüber hinaus möchten wir Ihnen vor der Installation der Geräte einige nützliche Tipps geben:

1. Lesen Sie unbedingt die Anweisungen des Herstellers, da die Installation und Konfiguration jedes Geräts seine eigenen Eigenschaften haben kann, ohne zu wissen, welche, Sie das Gerät verderben können.
2. Alle Anschlüsse gut abdichten, Muttern nicht zu fest anziehen, um die Teile nicht zu beschädigen.
3. Schauen Sie, in welche Richtung die Pfeile auf dem Thermostatgehäuse zeigen – sie entsprechen der Richtung des Kühlmittelflusses im System.
4. Wenn die Installation mit einem Einrohr-Heizsystem erfolgt, achten Sie darauf, Bypässe vorzusehen, sonst macht Ihr Thermostat die ganze Arbeit zunichte.
5. Wählen Sie für die Installation des Thermostats einen Ort, an dem er keiner direkten Sonneneinstrahlung ausgesetzt ist und sich keine anderen Wärmequellen wie Haushaltsgeräte in der Nähe befinden. Dadurch können die Instrumente genauer arbeiten. Zugluft ist auch für sie kontraindiziert.
6. Entscheiden Sie sich in den kältesten Räumen für elektronische Geräte, da diese empfindlicher sind..

Die Regeln sind recht einfach, aber trotzdem sehr effektiv und helfen Ihnen, Heizkosten zu sparen, indem sie nicht nur die Kosten für die Regler selbst senken, sondern sie auch im Laufe der Zeit in ein Plus bringen.

Installation des Thermokopfes

Das Element wird auf zwei Arten am Ventilkörper befestigt – durch Gewinde oder durch einfaches Einrasten, wie bei DANFOSS-Produkten. In jedem Fall müssen Sie zuerst die Schutzkappe von der Ventilbox entfernen, dann den Kopfgriff in die Position „max“ drehen und bis zum Klicken in die Buchse stecken oder mit einem Schraubenschlüssel leicht anziehen (bei Gewindeanschluss ). Wenn sich der Thermostatkopf normal dreht, ist die Installation erfolgreich..

Ventile einiger Hersteller sowie alle Köpfe verfügen über eine Voreinstellfunktion. Hierbei handelt es sich um eine Vorabbegrenzung des Temperaturregelbereichs, die bei verschiedenen Modellen unterschiedlich umgesetzt wird. So wird beispielsweise der HERZ ARMATUREN Thermostat durch spezielle Stifte begrenzt, bei anderen Produkten ist ein Schlüssel angebracht, der den Kopf in einer bestimmten Position fixiert..

Die Betriebseinstellung des Batteriethermostats erfolgt über einen Drehknopf mit einer Skala und aufgebrachten Zahlen (Bezeichnungen). In der Regel beträgt der stufenlos einstellbare Bereich 16-28 °C, und in der Stellung “*” hält das Ventil die Lufttemperatur auf 6-7 °C, damit es nicht zu einer Abtauung kommt..

Abschließend noch ein paar Worte zur Kompatibilität von Thermostaten mit gusseisernen Heizgeräten. Grundsätzlich gibt es keine Kontraindikationen für die Installation, jedoch bestehen Zweifel an der Wirksamkeit der Thermostate. Gusseisenbatterien sind massiv und halten viel Wasser, sind daher träge und reagieren verzögert auf die automatische Regelung. Hier ist es daher vorzuziehen, ein normales Ventil am Vorlauf und ein Abgleichventil am Rücklauf anzubringen.

Installation des Gerätes

Der Installationsprozess der Geräte ist einfach, aber wenn Sie ihn nicht selbst durchführen möchten, können Sie sich jederzeit an die Fachleute wenden.

Anweisungen:

• Trennen Sie die Batterie vom System. Schließen Sie dazu den Kugelhahn oder das Absperrventil. Dann das Wasser aus der Batterie ablassen, den Kühler ausblasen.
• Entfernen Sie den Adapter. Legen Sie vorher viele Lappen auf den Boden, die die Flüssigkeit aufsaugen. Sichern Sie den Ventilkörper mit einem verstellbaren Schraubenschlüssel und entfernen Sie mit dem zweiten die Mutter vom Adapterrohr. Entfernen Sie dann den Adapter vom Gerätekörper.



Platz für die Installation

• Installieren des Adapters. Bördelmutter und Bund anschrauben. Reinigen Sie in diesem Fall das Gewinde vor und umwickeln Sie es mit einem Sicherungsband. Es sollte 3-5 Mal im Uhrzeigersinn gewickelt werden und dann das Band glätten. Adapter, Kühler und Eckmuttern zusammenbauen.
• Setzen Sie ein neues Halsband ein. Montieren Sie die Manschette und die Blindmutter am Rohr. Alle Aktionen werden mit einem Schraubendreher ausgeführt.
• Installation des Thermostats. Fixieren Sie das Gerät in Pfeilrichtung. Die Mutter zwischen Regler und Ventil schattieren, die Befestigung erfolgt mit einem verstellbaren Schraubenschlüssel. Ziehen Sie gleichzeitig die Mutter fest. Führen Sie alle Aktionen sorgfältig aus. Stellen Sie nach der Installation sicher, dass die Befestigung sicher ist..
• Füllen Sie die Batterie mit Wasser.



Ventile und Hähne

Solche Armaturen sind die Wärmetauscher des Absperrorgans. Das bedeutet, dass der Heizkörper durch Drehen des Hahns / Ventils in die gewünschte Richtung eingestellt wird. Wenn Sie das Ventil um 90° bis zum Anschlag drehen, fließt kein Wasser mehr in die Batterie. Um die Heizstufe des Heizgeräts zu ändern, wird der Verriegelungsmechanismus auf die halbe Position gestellt. Allerdings haben nicht alle Armaturen eine solche Möglichkeit. Einige Ventile können in dieser Stellung nach kurzer Zeit undicht werden..

Durch die Installation von Absperrventilen können Sie das Heizsystem manuell einstellen. Das Ventil ist preiswert. Dies ist der Hauptvorteil solcher Armaturen. Darüber hinaus ist es einfach zu bedienen und es sind keine speziellen Kenntnisse erforderlich, um das Mikroklima zu ändern. Sperrmechanismen haben jedoch Nachteile, sie zeichnen sich beispielsweise durch einen geringen Wirkungsgrad aus. Die Kühlrate der Batterie ist niedrig.

Absperrventile

Es wird ein kugelförmiges Design verwendet. Zunächst ist es üblich, sie an einem Heizkörper zu installieren, um das Gehäuse vor Kühlmittelaustritt zu schützen. Ventile dieses Typs haben nur zwei Stellungen: offen und geschlossen. Seine Hauptaufgabe besteht darin, die Batterie im Bedarfsfall abzuklemmen, beispielsweise wenn die Wohnung überschwemmt werden könnte. Aus diesem Grund werden vor dem Kühler Absperrhähne in das Rohr geschnitten..

Wenn das Ventil geöffnet ist, zirkuliert das Kühlmittel ungehindert durch das Heizsystem und im Inneren der Batterie. Diese Wasserhähne werden verwendet, wenn der Raum heiß ist. Die Batterien können von Zeit zu Zeit abgeklemmt werden, um die Raumtemperatur zu senken..

Kugelhähne dürfen jedoch nicht in Halbstellung eingebaut werden. Bei längerem Betrieb steigt die Gefahr einer Undichtigkeit im Bereich, in dem sich der Kugelhahn befindet. Dies liegt an der allmählichen Beschädigung des kugelförmigen Verschlusselements, das sich im Inneren des Mechanismus befindet..

Manuelle Ventile

Diese Gruppe umfasst zwei Arten von Armaturen:

1. Nadelventil. Sein Vorteil ist die Möglichkeit der halben Installation. Solche Armaturen können sich in jeder geeigneten Position befinden: öffnet / schließt den Zugang des Kühlmittels zum Kühler vollständig, reduziert das Wasservolumen in den Heizgeräten erheblich oder geringfügig. Nadelventile haben jedoch auch einen Nachteil. Somit zeichnen sie sich durch eine reduzierte Bandbreite aus. Dies bedeutet, dass nach dem Einbau solcher Ventile auch in vollständig geöffneter Position die Kühlmittelmenge in der Leitung am Batterieeingang deutlich reduziert wird..
2. Regelventile. Sie wurden speziell entwickelt, um die Heiztemperatur der Batterien zu ändern. Zu den Pluspunkten gehört die Möglichkeit, die Position nach Belieben des Benutzers zu ändern. Außerdem sind solche Armaturen zuverlässig. Wenn die Konstruktionselemente aus widerstandsfähigem Metall bestehen, müssen Sie das Ventil nicht häufig reparieren. Im Ventil befindet sich ein Absperrkegel. Wenn der Griff in verschiedene Richtungen gedreht wird, hebt oder senkt er sich, was zu einer Vergrößerung / Verkleinerung der Durchflussfläche beiträgt.





Was Sie zum Arbeiten brauchen

Um einen Thermostat mit eigenen Händen an einer Heizbatterie zu installieren, benötigen Sie:

• mechanischer oder elektrischer Thermostat;
• Absperrventile;
• ein Rohrstück und Fittings oder eine Schweißmaschine zum Anordnen eines Bypasses in einem Einrohr-Heizkreis;
• verstellbare und hygienische Schraubenschlüssel.

Außerdem müssen Sie sich mit Schleppseil und einer speziellen Paste eindecken, um die Fugen abzudichten..

Vorbereitende Tätigkeiten und Installation

Bei einer Einrohrheizung muss vor dem Thermostat ein Bypass installiert werden.

Bevor Sie mit der Installation fortfahren, müssen Sie das Wasser oder andere Kühlmittel aus dem Heizsystem ablassen. Schließen Sie dazu die Hähne am Wohnungseingang vom Heizungssteig.

Diese Arbeiten werden am besten in einer Zeit durchgeführt, in der die Heizperiode noch nicht begonnen hat..

Nachdem das gesamte Kühlmittel abgelassen wurde, fahren Sie mit der Installation der Wasserhähne an den Kühlern fort. Dazu werden in kurzer Entfernung von der Batterie die Rohre der horizontalen Versorgung abgeschnitten, wonach die Leitungsabschnitte vom Kühler getrennt werden. Weiterhin sieht der Arbeitsablauf wie folgt aus:

1. Je nach Material wird bei einer Einrohr-Heizungsanlage eine Brücke zwischen Vor- und Rücklaufleitung eingeschweißt oder eingebaut.
2. Entfernen Sie die Schäfte mit Muttern von Absperrventil und Thermostat und schrauben Sie diese in die Stopfen des Heizkörpers.
3. Absperr- und Thermostatgeräte anschließen.
4. Montieren Sie die Batterieverrohrung.
5. Das Heizsystem ist mit einem Kühlmittel gefüllt.

Nach dem Einschalten der Heizung ist es notwendig, alle Bereiche auf Dichtheit zu überprüfen und ggf. defekte Stellen zu beseitigen oder zu reparieren.

Denken Sie bei der Installation des Thermostats an die Möglichkeit, bequeme Einstellungen für das Gerät vorzunehmen. Sorgen Sie dafür für ausreichend Freiraum und richten Sie den Einstellknopf richtig aus..

Geräteeinrichtungsprozess

1. Die Vorbereitung besteht in der Beseitigung von Faktoren, die das Erhitzen beeinflussen. Dazu gehören natürliche und künstliche Windzirkulation, zusätzliche Wärmequellen. Dann wird ein Thermometer in der Nähe des Geräts platziert..
2. Der Kopf des Gerätes wird gegen den Kurs der Uhr gedreht und öffnet sich vollständig. Wenn die Raumtemperatur die Norm um einige Grad überschreitet, wird das Element in seine ursprüngliche Position zurückgebracht..
3. Wenn das System abkühlt, stimmt die Thermometeranzeige mit der in SNiP angegebenen überein. In diesem Moment ist das Ventil geöffnet.
4. Die Drehung wird gestoppt, wenn sich der Ventilkörper erwärmt und das Wassergeräusch auftritt. Dieser Schritt schließt die Einrichtung ab.

Moderne Thermostate haben eine eingebaute Skala. Er stellt die Temperatur ein, die das Gerät erzeugen und halten muss. In diesem Fall ist eine Korrektur möglich. Dies wird durchgeführt, wenn das Gerät das falsche Klima erzeugt hat..

Materialien für den Thermostat

Hersteller produzieren Thermostate aus Materialien, die gegen Metallkorrosion beständig sind. Kann zusätzlich mit Nickel oder Chrom beschichtet werden.

Ventile sind normalerweise Bronze, Stahl (Edelstahl) oder Messing (vernickelt).

Der Preis eines Thermostats für einen Heizkörper hängt von den Materialien ab, die bei der Produktion verwendet werden.

Die Edelstahlversion gilt als die beste Option. Edelstahl ist ein neutrales Metall, das nicht korrodiert.

Leider ist solches Material ziemlich teuer und nicht sehr leicht zu finden..

Thermoregler mit Bronze- oder Messingteilen bieten das gleiche und die Kosten sind günstiger als die von Edelstahl.

Installationsverfahren für Thermostate

Um einen Thermostat für Heizkörper zu installieren, schalten Sie zuerst die Versorgungsleitung aus. Dann wird das Wasser aus der Heizungsanlage abgelassen und mit den Installationsarbeiten begonnen, die in der folgenden Reihenfolge durchgeführt werden:

• horizontale Rohrverbindungen in einiger Entfernung vom Heizkörper schneiden;
• trennen Sie die geschnittene Rohrleitung sowie den Kran, wenn er früher installiert wurde, vom Kühler;
• die Schäfte zusammen mit den Muttern vom Absperrventil und vom Thermostatventil abnehmen; sie sind in die Stecker der Heizbatterie eingewickelt;
• dann wird die Rohrleitung montiert und an der ausgewählten Stelle installiert;
• Verbinden Sie dann die installierte Rohrleitung mit waagerecht verlaufenden Rohrleitungsrohren, die von der Steigleitung kommen.

Heizungssysteme werden in zwei Arten unterteilt: Einrohr- und Zweirohrsysteme. In einem Einrohr-Heizsystem muss bei Anschluss eines Thermostats das Heizkörper-Anschlussschema geändert werden, indem eine Brücke installiert wird, die die Direkt- und Rücklaufanschlüsse des Geräts verbindet.

Dieses Überbrückungsrohr, auch Bypass genannt, lässt das Kühlmittel laufen, wenn die Heizbatterie durch einen Thermostat abgeschaltet wird. Bei der Implementierung eines solchen Verbindungsschemas ist es zweckmäßig, das Gerät zu demontieren, nachdem zuvor die in der Abbildung unter den Nummern 3 und 4 gezeigten Ventile geschlossen wurden.

Anschlussplan für einen Heizkörperthermostat in einem Einrohrsystem

Anschlussplan für den Heizkörpertemperaturregler in einer Zweirohrheizung

Legende für Diagramme:

1. Versorgungssteigleitung des Heizungssystems;
2. Kühler;
3. Thermostat (automatisch oder manuell);
4. Bodenventil;
5. manuelle oder automatische Entlüftung;
6. Jumper;
7. umgekehrter Riser;
8. Stecker.

Bei einem Zweirohr-Heizsystem kann die Regulierung des Kühlmittelflusses in den Heizkörper über den am oberen Anschluss installierten Temperaturregler des Heizkörpers der Heizbatterien erfolgen.

Einbau des Reglers

Die Installation von Thermostaten an einem Heizkörper in einem Haus ist nicht schwierig; wenn Sie möchten, können Sie dies selbst tun. Wenn Sie keine Erfahrung oder Lust haben, können Sie sich jederzeit an professionelle Installateure wenden..

Videoanleitung zur Installation eines Thermostats an einem Heizkörper am Beispiel eines automatischen elektronischen Reglers Danfoss Living Eco:

Die Abfolge der Aktionen ist unabhängig vom Metall, aus dem die Batterien bestehen, gleich, das Prinzip ist für Aluminium- und Bimetallstrahler gleich.

• Schritt 1 Trennen Sie den Heizkörper vom Heizsystem und lassen Sie das Wasser ab.

  Dazu müssen Sie den Kugelhahn oder ein Absperrventil schließen, das die Wasserzufuhr aus der gemeinsamen Leitung zum Heizgerät blockiert..

  Zum Ablassen des Wassers ist es normalerweise erforderlich, das Ventil an der Stelle zu öffnen, an der das Wasser in das System eintritt. Alle Wasserhähne müssen geschlossen sein. Nach dem Ablassen des Wassers muss die Batterie gespült werden, um Luft zu entfernen.

• Schritt 2 Entfernen des Adapters

• Zuerst müssen Sie den Boden mit einer großen Anzahl von Handtüchern, gewebten Servietten oder weichem Papier bedecken, einem Material, das schnell und gut Wasser aufnimmt.

  Der Körper des alten Ventils muss mit einem verstellbaren Schraubenschlüssel befestigt werden. In diesem Moment müssen Sie mit dem zweiten Schraubenschlüssel die Muttern am Rohr und den Adapter abschrauben, der in den Kühlerkörper eingesetzt wird. Dann müssen Sie den Adapter vom Gerätekörper abschrauben. In einigen Fällen ist es erforderlich, ein in den Heizkörper eingebautes Ventil zu verwenden.

• Schritt 3 Installieren des neuen Adapters

  Der neue Adapter wird an der Batterie montiert, die Überwurfmutter und der Kragen werden aufgeschraubt.

  Die Innengewinde müssen mit einem sauberen Tuch gereinigt und dann mehrmals mit Sicherungsband (weißes Klebeband, verkauft in der Sanitärabteilung) umwickelt werden. Mit einem Streifen Klebeband umwickeln, 3-5 Umdrehungen im Uhrzeigersinn, darauf achten, dass das Klebeband flach aufliegt, ggf. glätten.

  Danach werden Adapter, Kühler und Eckmuttern verbunden und fest angezogen..



  Es ist notwendig, einen neuen Satz Metallkragen und Blindmutter an einem Kupferrohr zu installieren, die alten werden demontiert. Wenn der Kragen nicht entfernt werden kann, werden seine Teile mit einem kleinen Schraubendreher vorsichtig ausgeschnitten und können anschließend auseinandergerissen werden. Da Sie mit einem Schraubendreher und einer Bügelsäge direkt und dem Rohr arbeiten müssen, sollten Sie vorsichtig sein.

Schritt 5 Installation des Thermostats

Installieren Sie den neuen Thermostat gemäß den Pfeilen auf seinem Gehäuse. Danach ist es erforderlich, die Mutter zwischen dem Regler und dem Ventil fest anzuziehen, während das Ventil mit einem verstellbaren Schraubenschlüssel befestigt wird. In diesem Moment wird die Mutter mit Hilfe eines zweiten Schraubenschlüssels fest angezogen

Es ist darauf zu achten, dass die Gewinde nicht beschädigt werden. Prüfen Sie nach dem Anziehen nochmals die Dichtheit und Dichtheit der Verbindung..

Schritt 6 Füllen Sie den Kühler mit Wasser, prüfen Sie auf Undichtigkeiten

Öffnen Sie das Ventil wieder und füllen Sie den Heizkörper mit Wasser, überprüfen Sie alle Komponenten sorgfältig auf mögliche Undichtigkeiten.

Stellen Sie nach Abschluss der Installation die gewünschte Temperatur am Thermostat ein.

Üblicherweise wird bei Wohn- oder Durchgangsbereichen der Regler ganz offen gelassen, bei Schlafzimmern kann er halb geschlossen werden..

Wenn in verschiedenen Räumen des Hauses unterschiedliche Thermostateinstellungen vorhanden sind, sollten Sie die Türen zu den Räumen geschlossen halten, da das Gerät sonst die Lufttemperatur im Raum falsch bestimmt und versucht, sie auszugleichen.

Auswahl eines Installationsorts

Regler werden für Räume benötigt, in denen sich das Temperaturregime häufig ändert (Küchen, Räume auf der Sonnenseite) sowie in denen eine stabile Wohlfühltemperatur konstant gehalten werden muss (Schlafzimmer, Kinderzimmer).

In Privathäusern müssen in den zweiten Etagen Steuergeräte installiert werden, da sich dort warme Luft ansammelt, die aus den unteren Etagen aufsteigt..

Die Wahl des Installationsorts für ein bestimmtes Gerät wird durch dessen Typ und den Standort des Heizkörpers selbst bestimmt. Typischerweise wird der Regler zwischen dem Kühlereinlass und der Kühlmittelzufuhrleitung montiert..

Bei Hähnen, Ventilen und Mischthermostaten spielt deren Anordnung zum Raum keine Rolle, daher wird der Einbauort nur durch die Zugänglichkeit während des Betriebs bestimmt.

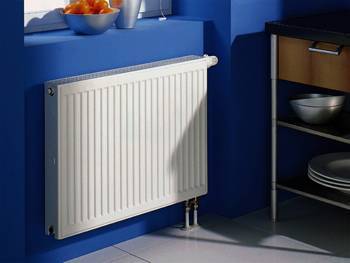

Installieren Sie Thermostate auf Batterien mit offenem Raum vorne

Bei automatischen Thermostaten mit eingebauten Temperaturfühlern spielt der Ort ihrer räumlichen Anordnung im Raum eine wichtige Rolle, da davon maßgeblich die Richtigkeit ihrer Funktion abhängt..

Dies liegt daran, dass der Temperatursensor des Reglers die Lufttemperatur in der nächsten Umgebung misst.

Der vom Sensor gemessene Temperaturwert kann durch direkte Sonneneinstrahlung, Zugluft, zusätzliche Kälte- oder Wärmequellen (Kühlschränke, verschiedene Elektrogeräte usw.) einschließlich der Heizbatterie selbst beeinflusst werden.

Platz für den Thermostat

Der Betrieb des Thermostatreglers wird beeinflusst durch:

• direktes Sonnenlicht;
• Lufttemperatur außerhalb des Fensters;
• die Geschwindigkeit der Luftzirkulation im Raum;
• zusätzliche Wärmequellen.

In mehrstöckigen Privathäusern werden Thermostate hauptsächlich in den oberen Stockwerken installiert. Dies liegt daran, dass warme Luft aufsteigt und zu einer Erhöhung der Temperaturdifferenz entlang der Gebäudehöhe beiträgt..

In einstöckigen Gebäuden haben Heizkörper, die sich näher am Heizkörper befinden, eine höhere Priorität..

Die beste Option ist die Installation von Heizkörpern mit kleiner Kapazität mit hochempfindlichen Thermostaten, die im Versorgungsabschnitt der Leitung installiert sind. Einzige Bedingung ist, dass Heizgeräte nicht mit Vorhängen, Paneelen oder Gittern abgedeckt werden. Andernfalls benötigen Sie einen Thermostat mit Fernfühler..

Thermostatische Temperaturregler von Heizbatterien werden am Vorlauf der Heizungsanlage direkt vor dem Heizkörper montiert.

Reglersteuerung

Nach der Art der Thermostatsteuerung gibt es drei Arten von Geräten, die auch berücksichtigt werden sollten, wenn Sie einen Regler für einen bestimmten Raum kaufen müssen:

• Mit eingebauten Sensoren.

Sie sind kompakt und können zusammen mit Heizkörpern verwendet werden, in deren Nähe die Luft völlig frei zirkuliert. Solche Thermostate arbeiten bei ausreichendem Abstand zum Fenster (22 cm oder mehr) korrekt, wenn sie keiner Zugluft ausgesetzt sind. Sie können auch für die Installation an Heizkörpern erworben werden, die sich in einer separaten Nische befinden..

• Modelle mit Fernsensoren.

Sie werden auf Heizkörpern in Räumen montiert, in denen ein erheblicher Temperaturunterschied zwischen dem Heizgerät und dem Raum selbst besteht. Außerdem werden diese Geräte verwendet, wenn es nicht möglich ist, den Thermostat horizontal zu installieren. Der Sensor wird gemäß beiliegender Anleitung an der Wand befestigt und über ein 2 Meter langes Kapillarrohr mit dem Balg verbunden.

Solche Thermostate werden dort benötigt, wo der Zugang zum Gerät zum Einstellen der Temperatur schwierig ist..

Einige Hersteller schlagen vor, noch fortschrittlichere Systeme zu verwenden, die auf die Messwerte eines auf der Straße befindlichen Sensors reagieren. Solche Modelle sind jedoch teuer und müssen nicht separat an jedem Heizkörper angebracht werden. Es ist besser, einen externen Fühler an den Heizkessel anzuschließen – so arbeitet er effizienter.

Thermostate werden an Heizkörpern direkt am Eingang des Wärmeübertragungskreislaufs installiert. Beim Einsetzen von Reglern in ein vorgefertigtes System lauten die Anweisungen zur Durchführung der Arbeiten wie folgt:

1. Demontieren Sie den Kühler, indem Sie ihn von den Vor- und Rücklaufleitungen trennen.

2. Lassen Sie das Kühlmittel ab (gleichzeitig lohnt es sich, die inneren Hohlräume von den angesammelten Sedimenten zu spülen).

3. Schrauben Sie den Reglerschaft auf den Einlass. Dies erfolgt normalerweise durch eine Schnellspannmutter mit gepaarten Anschlüssen (amerikanisch) mit Gummidichtungen.

4. Installieren Sie ein Absperrventil, um die Wasserzufuhr zum Heizkörper vollständig abzusperren. Im Notfall kann ein ausgefallener Heizkörper sofort “abgestellt” werden.

5. Zu diesem Zeitpunkt ist es ratsam, den Bypass zu platzieren, wenn er nicht zuvor in den Kreislauf aufgenommen wurde..

6. Nachdem Sie die Heizbatterie umreift haben, schließen Sie sie wieder an das allgemeine System an und überwachen Sie die Dichtheit der Verbindungen.

7. Am Ende der Arbeit wird ein Thermokopf mit einer Stange auf das Thermostatgehäuse aufgesetzt und bis zum Klicken gedrückt..

8. Wenn Sie sich für ein vandalensicheres Gerät entscheiden, müssen Sie den Kopf zusätzlich mit einer speziellen Schraube befestigen (Sie benötigen einen 2 mm Imbusschlüssel).

Wenn der Heizkörper mit dem Thermostat montiert ist, müssen Sie alle Fenster und Türen schließen und das Gerät konfigurieren. Stellen Sie gemäß den Anweisungen des Herstellers ein, um den ordnungsgemäßen Betrieb des Thermostats zu gewährleisten.

Das Funktionsprinzip des Heizkörperthermostats (Video)

Thermostateinstellung. Professionelle Empfehlungen

Damit der Thermostat lange und richtig funktioniert, erfolgt die Einstellung sofort nach der Installation..

Schritte zum Einstellen des Thermostats:

1. Schließen Sie die Türen und Fenster im Raum, stellen Sie das Thermometer auf den gewünschten Wert ein.
2. Drehen Sie den Drehknopf des Thermostats bis zum Anschlag nach links, um den vollen Zugang zu heißem Wasser zu ermöglichen.
3. Warten Sie, bis die Temperatur um 5-6 Grad Celsius ansteigt.
4. Drehen Sie das Ventil ganz in die entgegengesetzte Richtung (nach rechts). Der Raum wird nach und nach kühler.
5. Sobald die Temperatur den optimalen Wert erreicht, wird das Ventil sanft nach links gedreht. Wenn der Akku Geräusche macht und sein Körper warm wird, können Sie die Rotation stoppen, da diese Position des Thermokopfs ein angenehmes Wärmeniveau bietet.

Mit dem Thermostateinstellungsverfahren können Sie das Gerät kalibrieren. Das ist bei fast allen Geräten gleich. Die Kalibrierung einiger Thermostate erfolgt nach einem anderen Schema, das im Detail im Pass des Geräts zu finden ist.

So sind Heizkörper mit Temperaturregler gerade für Privathäuser praktisch und wirtschaftlich. Thermostate sind einfach zu installieren, erfordern keine zusätzlichen Wartungskosten, schaffen ein angenehmes Raumklima und sparen Heizkosten.

Häufige Installationsfehler

Der häufigste Fehler ist die vertikale Position des Kopfes über dem Ventil oben am Heizkörper. Viele Benutzer finden diese Methode ästhetisch und bequem. Dies wirkt sich jedoch negativ auf die Funktion des Elements aus. Tatsache ist, dass die aus dem Rohr aufsteigende heiße Luft den Kopf erwärmt – die Temperatur an dieser Stelle wird viel höher als im Raum. Das Gerät nimmt dies als Überschreitung des Komfortniveaus wahr, stellt fest, dass der Raum heiß ist und schaltet den Heizkörper ab. Dadurch wird der Raum nicht mehr beheizt..

Zu den unsachgemäßen Aufstellungsorten zählen auch Bereiche, in denen die Lufttemperatur stark von der durchschnittlichen Raumtemperatur abweicht. Zum Beispiel ist der Heizkörper in einer Nische versteckt und dort ist ein Thermokopf installiert. Es reagiert auf Hitze in einem geschlossenen Raum und schaltet den Heizkörper ab. Das gleiche passiert, wenn sich das Ventil tief unter der Fensterbank befindet, direkter Sonneneinstrahlung ausgesetzt ist, mit Verdunkelungsvorhängen, Möbeln usw. Eine andere falsche Möglichkeit besteht darin, ein Thermostatventil an einer Stelle zu installieren, die unter den Strom von kalter Luft gerät, beispielsweise am Rand einer Fensteröffnung, wo oft Zugluft herrscht. In diesem Fall “denkt” das Gerät, dass es im Raum kalt ist – die Heiztemperatur steigt und im Raum beginnt unerträgliche Hitze..

Wie Sie sehen, macht der falsche Installationsort des Thermokopfes praktisch den Verwendungszweck zunichte. Laut Experten ist es besser, das Ventil gar nicht auf den Heizkörper zu setzen, als eine falsche Installation durchzuführen.

Denken Sie daran: Der Montageort des Thermostatkopfes muss so sein, dass die durchschnittliche Raumtemperatur widergespiegelt wird. Dann reagiert das Gerät korrekt auf die Temperatur und behält einen komfortablen Modus bei..

Schritt-für-Schritt-Anleitung zur korrekten Installation

Vorarbeit

Normalerweise erfolgt die Installation des Thermokopfes an der Batterie zusammen mit der Installation neuer Heizkörper. Dazu müssen Sie das Steigrohr schließen und das in den Rohren verbleibende Kühlmittel in einen Eimer ablassen. Arbeiten Sie am besten außerhalb der Heizperiode..

Auswahl eines Ortes für die Installation des Thermokopfs

Unter Berücksichtigung der Fehler bei der Installation des Thermostatkopfes, über die wir oben gesprochen haben, können wir Rückschlüsse darauf ziehen, wo genau sich der Einbau des Thermostatkopfes nicht lohnt. Was sind die besten Optionen? Es ist wichtig, dass die Wärmeströme des Heizkörpers nicht darauf fallen und nicht durch Faktoren beeinflusst werden, die eine falsche Temperaturwahrnehmung verursachen können..

Die folgenden Fotos zeigen gängige Optionen für die ordnungsgemäße Installation des Thermostatkopfs an Batterien. Wenn es oben am Heizkörper montiert wird, sollte es nur horizontal platziert werden. Im unteren Teil kann es horizontal und vertikal montiert werden, da keine starken Wärmeströme der erwärmten Luft entstehen – es steigt nach oben.

Einfädeln von Rohren

Um den Kopf am Heizkörper zu befestigen, müssen die Gewinde an den Anschlusspunkten geschnitten werden. Dazu wird an den Rakeln, die vom Steigrohr und vom Heizkörper kommen, das Gewinde mit einer Matrize geschnitten.

Kopfmontage

Auf die vom Steigrohr kommende Rakel wird eine Kontermutter geschraubt. Es ist mit Fumment umwickelt und ein Thermostat ist darauf geschraubt, aber die Befestigungselemente sind nicht festgezogen. Machen Sie als nächstes dasselbe mit dem Rakel, der vom Kühler kommt. Der eingebaute Thermokopf muss gesichert werden – beide Muttern gleichzeitig mit zwei verstellbaren Schraubenschlüsseln anziehen.

Gerät einrichten

Schließen Sie alle Fenster und Türen, um die Wärme aus dem Raum zu halten. Platzieren Sie eine Stütze in der Mitte des Raums, z. B. eine Trittleiter. Legen Sie ein Thermometer darauf. Es sollte eine Höhe haben, die der halben Raumhöhe entspricht. Drehen Sie das Ventil des Thermokopfes auf Maximum. Der Raum wird auf die maximale Temperatur erwärmt. Beobachten Sie das Ablesen des Thermometers. Die Thermometersäule steigt: Sobald die Temperatur um 5 – 7 ° C ansteigt, drehen Sie den Thermostatknopf in die entgegengesetzte Richtung. Der Durchfluss des Kühlmittels nimmt ab, was bedeutet, dass die Temperatur im Raum zu sinken beginnt. Beobachten Sie den Abfall der Thermometeranzeige. Wenn Sie den gewünschten Wert sehen, zum Beispiel 22 ° C, drehen Sie den Drehknopf des Thermokopfes, um ihn zu erhöhen, bis Sie das Geräusch von Wasser in seinem Körper hören. Sie können sich die Position des Griffs merken und eine Markierung auf dem Körper machen. Lassen Sie den Thermostat in dieser Position. Einige Geräte verfügen über eine Temperaturskala, die Sie während des Einrichtungsvorgangs nur überprüfen müssen..

Tipp: Entfernen Sie am Ende der Heizperiode die Thermoköpfe von den Heizkörpern. Längere Inaktivität kann zum Verkleben der beweglichen Teile der Geräte führen. Das Entfernen verlängert die Lebensdauer wichtiger Teile..

Jetzt wissen Sie, wie Sie den Thermokopf richtig auf dem Akku installieren und Fehler vermeiden. Sie können diese Aufgabe problemlos bewältigen. Sie müssen nur noch alles kaufen, was Sie für die Installation benötigen – Sie können dies in unserem Online-Shop tun. Wir bieten nur Markenprodukte an: Heizkörper und Thermostatköpfe dafür. Vergessen Sie nicht, verwandte Elemente zu kaufen: Mayevskys Wasserhahn, Absperrventile und andere nützliche Kleinigkeiten, ohne die keine Heizung auskommt. Wenn Sie Beratung benötigen, rufen Sie den Geschäftsführer unseres Unternehmens an. Er wird Ihnen helfen, alles zu wählen, was Sie brauchen.

Merkmale der Installation und Wartung von Reglern

Installationsschema des Temperaturreglers

Nachdem Sie das optimale Modell des Thermostats oder Ventils zum Einstellen der Heiztemperatur ausgewählt haben, sollten Sie die korrekte Installation durchführen. Die Lage der Bewehrung hängt direkt von ihrer Funktion und Ausführung ab..

Meistens werden die Regelkomponenten in die Rohrleitung eines bestimmten Heizkörpers eingebaut. Sie werden an der Zuleitung oder am Bypass installiert. Gleichzeitig wird zur komfortablen Regelung der Temperatur der Heizbatterien empfohlen, folgende Regeln einzuhalten:

• Das Gerät sollte nicht mit dekorativen Paneelen oder anderen Einrichtungsgegenständen abgedeckt werden;
• Die Lebensdauer von Thermostaten hängt maßgeblich von der Qualität des Kühlmittels ab. Daher sollte davor ein Siebfilter installiert werden, der den Ventilsitz vor Kalk schützt;
• Beachten Sie beim Einbau des Heiztemperatur-Regelventils das Einbauschema. Am Körper des Geräts zeigen Pfeile die Bewegungsrichtung des Kühlmittels an;
• Viele Thermostate und Servos sind an das Stromnetz angeschlossen. Daher ist es notwendig, die Stromversorgung für sie sicherzustellen..

Bevor Sie Heizbatterien in einer Wohnung installieren und weiter einstellen, müssen Sie die Anweisungen des Herstellers lesen. Sie schreibt die Einbaubedingungen für den Betrieb eines bestimmten Verstellelementes vor.

Einer der wichtigen Indikatoren von Regelventilen für Wohnungsheizungen ist der maximale und minimale Durchsatz. Sie müssen den aktuellen Parametern des Systems entsprechen..

Wartung von Reglern und Ventilen

Druckprüfung erfolgt erst nach Einbau der Regelventile

Nach der Installation sollte eine Voreinstellung der Ventile an den Heizkörpern durchgeführt werden. Dazu müssen die Betriebstemperatur und der Druck im System normal sein. Dann wird durch Ändern des Erwärmungsgrads des Kühlmittels die Funktion der Regelventile überprüft. Das System wird in mehreren Modi getestet. Leider ist es nicht möglich, die Heizung in einem Mehrfamilienhaus nach diesem Schema unabhängig einzustellen, da die Verbraucher nicht die Möglichkeit haben, den Erwärmungsgrad des Kühlmittels zu ändern.

Tatsächlich ist es möglich, die Leistung eines bestimmten Elements nur beim Starten der Fernwärme zu überprüfen. Jene. Die richtige Einstellung der Heizkörper in der Wohnung erfolgt während der Heizperiode.

Bei der Inbetriebnahme des Wärmeversorgungssystems muss die Heizungsanlage eines Privathauses vollständig angepasst werden. Es sollte die folgenden Schritte beinhalten:

• Überprüfung der Leistung von Wasserhähnen und Thermostaten;
• Übereinstimmung ihrer tatsächlichen Parameter mit Passdaten;
• Wird bei der Regeleinstellung des Heizgrades der Heizbatterien ein defektes Element erkannt, muss es ausgetauscht werden.

Darüber hinaus ist zu beachten, dass eine Reihe externer Faktoren den Betrieb des Systems beeinflussen: der Grad der Wärmedämmung des Hauses, die klimatischen Eigenschaften einer bestimmten Region. Dies muss auch bei der Temperaturregelung des Heizkörpers berücksichtigt werden..

Gerätetypen zum Abrufen von Informationen über die Temperatur im Raum

Es ist üblich, Geräte zum Empfangen und Senden von Wärmeindikatoren zu unterteilen:

• durch das Verfahren der Datenübertragung;
• nach Art und Ort der Installation;
• durch Datenerfassungsalgorithmus.

Nach Datenübersetzungsmethode

Je nach Art der Datenübertragung werden Temperatursensoren in der Regel in zwei verschiedene Kategorien eingeteilt:

• mit Drähten;
• kabellos.

Die beliebtesten Geräte sind mittlerweile drahtlose Temperatursensoren, die über einen eingebauten Sender Informationen über die Erwärmung der Luft im Raum und über die Erwärmung des Wassers übermitteln. Die Installation dieser Geräte ist sowohl im Innen- als auch im Außenbereich erlaubt..

Nach Methode und Ort

Geräte, die die Temperatur in Wärmeträgerflüssigkeiten messen, werden ebenfalls nach Einbauart und Befestigungsort unterteilt:

• Überkopf. Sie werden an den Wärmekreis des Heizkreises des Raumes angeschlossen;
• Tauchfähig. Solche Mikrosensoren kommen mit dem Kühlmittel (was in der Heizungsanlage fließt) in Kontakt;
• Zimmer. Sie werden in einem beheizten geschlossenen Raum platziert;
• Draussen. Befinden sich auf der Straße.

Bei einigen Geräten können mehrere Arten von Temperatursensoren für eine genauere Heizungssteuerung kombiniert werden.

Durch die Methode zum Erhalten von Messwerten

Thermosensoren werden auch nach der Methode der Datenerhebung unterteilt. Auf dem Markt werden folgende Arten von Mikrosensoren verkauft:

• bimetallisch;
• Alkohol.

Der erste Sensortyp ist ein Plattenpaar aus verschiedenen Metalllegierungen mit einem Indikator in Form eines Pfeils. Eine Temperaturerhöhung führt zur Verformung einer der Platten, wodurch Druck auf die Messuhr entsteht. Diese Geräte zeichnen sich durch ihre Genauigkeit aus. Zu ihren Nachteilen gehört zwar die Trägheit..

Alkohol-Wärmesensoren weisen diesen Nachteil nicht auf. Sie sind mit einer Alkohollösung verschlossene Flaschen. Beim Erhitzen dehnt sich der Alkohol aus, wodurch die aktuelle Temperatur ermittelt wird. Es ist ein rudimentäres und zuverlässiges Design. Es stimmt, es kann nicht als praktisch für die Verfolgung von Indikatoren bezeichnet werden..

Thermoelement

Dieser Mikrosensor besteht aus zwei verbundenen Drähten aus zwei verschiedenen Metallen. Aufgrund der resultierenden Temperaturdifferenz zwischen dem warmen und dem kalten Ende tritt ein Strom von 35-65 40-60 μV auf. Diese Zahl hängt von den im Thermoelement verwendeten Materialien ab..

Ein Thermoelement ist ein ziemlich genauer Wärmesensor, der verwendet wird, um Informationen über die Raumlufttemperatur und die Erwärmung von Wärmeträgern zu erhalten. Sein Nachteil ist zwar die Schwierigkeit, Indikatoren zu nehmen..

Thermistoren

Es ist viel einfacher, Temperaturmessungen mit Thermistoren zu erhalten. Diese Geräte basieren auf dem Prinzip der Umwandlung von Widerstandsindikatoren von Materialien unter unterschiedlichen Erwärmungsbedingungen. Diese Mikrogeräte zeichnen sich nicht nur durch ihre Genauigkeit, sondern auch durch ihre Linearität aus..

Digitaler Wärmesensor für gleichzeitige Messungen

Digitale thermische Mikrosensoren sind ebenfalls weit verbreitet. Einer der beliebtesten dieser Sensoren ist der DS18B20. Dieses Gerät arbeitet auf Basis einer Mikroschaltung mit drei Ausgängen. Das Gerät ist in der Lage, Wärmedaten von mehreren parallel arbeitenden Mikrosensoren zu empfangen. In diesem Fall wird der Fehler in den Indikatoren 0,5 Grad nicht überschreiten..

Berührungslose Wärmebildkameras und Irometer

Diese Mikrosensoren erfassen die von Körpern ausgehende Wärmestrahlung. Um ein solches Phänomen zu charakterisieren, wird ein Verfahren verwendet, um die Energiemenge zu berechnen, die über eine bestimmte Zeit von der Oberfläche des Körpers freigesetzt wird und in den Wellenlängenbereich fällt. Außerdem kommen sie nicht mit dem Wärmeträger in Kontakt..

Quarz-Temperaturaufnehmer (piezoelektrische Elemente)

Mit Quarz-Thermowandlern (piezoelektrischen Elementen) können Temperaturdaten im Bereich von -80 bis +250 Grad Celsius gewonnen werden. Diese Vorrichtung arbeitet nach dem Prinzip der Frequenzabhängigkeit vom Erwärmungsgrad des Quarzelements. Der Betrieb des Sensors wird durch die Anordnung der Schicht entlang der Kristallachsen beeinflusst..

Akustische Geräusch-Thermosensoren

Wärmemelder arbeiten nach dem Prinzip, Informationen über die akustische Differenz der elektrischen Potentiale zu gewinnen, die durch die Erwärmung von Widerständen entsteht. Die Verwendung dieser Geräte ist äußerst einfach: Das Rauschen zweier identischer Elemente wird verglichen. In diesem Fall befindet sich eines dieser Elemente in den zuvor bekannten Bedingungen zum Erhitzen der Luft und das zweite nicht.

Halbleiterbauelemente

Eine separate Kategorie von Geräten, die nach dem Prinzip der Änderung der p / n-Übergangsindizes aufgrund von Temperatureinwirkung arbeiten. Die Spannung ist in diesem Fall proportional zum Temperatureffekt auf die Transistoren. Dies hilft, die Berechnung dieses Faktors zu vereinfachen. Der Hauptvorteil dieser Geräte ist ihre hohe Präzision. Zu ihren Vorteilen gehört auch die Linearität im gesamten Messbereich..

Volumetrische Temperaturmessumformer

Diese Geräte arbeiten nach einem einfachen und bekannten Prinzip, das Volumen von Stoffen beim Erhitzen und Abkühlen zu verändern. Diese Temperatursensoren sind praktisch. Ihr Arbeitsbereich für Temperaturmessungen liegt im Bereich von -60 bis +400 Grad Celsius..

Tipps zur Auswahl von Thermosensoren

Bei der Auswahl von Thermosensoren ist es wichtig, die folgenden Faktoren zu berücksichtigen:

• Unterstützung durch die Betriebsvorrichtung im gewünschten Bereich der Erwärmung des Kühlmittels;
• die Möglichkeit, den Temperatursensor in eine bestimmte Umgebung einzutauchen oder in ein Objekt zu platzieren;
• Bedingungen für Temperaturmessungen (bei thermischen Messungen in einer ungünstigen Umgebung wird empfohlen, berührungslose Geräte zu verwenden oder solche, die in einem Korrosionsschutzgehäuse untergebracht sind);
• die Lebensdauer des thermischen Geräts und die Komplexität seines Austauschs;
• technische Spezifikationen;
• Ausgangspegel.

In einigen Fällen spielen die Größe des Geräts und das Material seines Gehäuses eine Rolle. Dieser Parameter wird insbesondere beim Einsatz des Sensors in Wohngebäuden, in Neubauten von Bedeutung sein..

Erforderliche Anzahl von Wärmesensoren

Bei Verwendung einer herkömmlichen Raumheizung mit einem Gaskessel wird ein Temperatursensor verwendet. Wenn eine Kollektorstrahlheizung von Räumen verwendet wird, muss in jedem Raum ein eigener Temperatursensor installiert werden..

Die Daten zur Erwärmung der Raumluft werden vom Temperatursensor an den Regler übermittelt. Danach regelt der Regler die Wärmezufuhr zu einem bestimmten Wärmeträger, um die Heizstufe eines separaten Raumes anzupassen..

Beim Einsatz einer witterungsabhängigen Automatisierung für Heizungsanlagen reicht oft ein Temperatursensor aus. es wird im Freien installiert. Basierend auf den von ihm erhaltenen Daten regelt die Automation die Erwärmung der Luft im Wohnraum.

Tipps zur Selbstinstallation

Diese Geräte haben an Popularität gewonnen und werden bereits überall eingesetzt. Sie sind montiert an: Heizkörpern von Heizkreisen, Heizkesseln und anderen Geräten, die für die Beheizung der Räume verantwortlich sind.

Es wird empfohlen, vor der Installation des Wärmesensors die beigefügten Anweisungen zu lesen. Die Anleitung beschreibt die Hauptmerkmale der Installation des Geräts und die Bedingungen für seine Verwendung. Außerdem hilft die Anleitung bei der Auswahl eines Ortes für die Installation des Sensors basierend auf seinen technischen Spezifikationen und seinem Zweck. (dieses Dokument wird für jedes Gerät benötigt)

Installieren eines Wärmesensors an einer Heizkörperleitung

Die Installation des Temperaturreglers erfolgt im Loch des Kühlerstopfens, der sich entlang des Wasserflusses in den Kühler befindet. Es ist wichtig, die Bedingung für die Installation des Geräts in horizontaler Position einzuhalten. Dadurch kann der Einfluss der Temperatur des Wassers und des Ventils auf seinen Betrieb ausgeschlossen werden. Für den Fall, dass im Haus eine Einrohrheizung installiert ist, ist die Installation eines Bypasses im Installationsplan des Wärmeversorgungsreglers enthalten. Ein solcher Jumper garantiert den freien Wasserfluss im Heizungssystem von den Wasserversorgungsrohren zu den Batterien..

Die Verwendung eines Thermostats in einer Balgverbindung ist zulässig. Zuvor wird jedoch empfohlen, die entsprechenden Installationsanweisungen für Thermostate zu lesen..

Installation eines Luftwärmesensors

Der Temperatursensor sollte im kältesten Raum ohne Zugluft installiert werden. Die Installation in Küche, Wohnzimmer, Flur oder Heizraum wird nicht empfohlen. Dies liegt daran, dass es zu Fehlfunktionen in der Heizungsregelung kommen kann..

Bei der Auswahl eines Platzes für ein Thermostat ist es wichtig, dass die Sonne nicht darauf fällt und es nicht aufheizt. Es sollte auch nicht in der Nähe von Batterien und Rohren des Heizsystems installiert werden..

Die Installation des Temperatursensors erfolgt wie folgt:

• ein Loch wird in die Wand gebohrt, um die Halterung zu installieren;
• die Frontplatte wird vom Sensor entfernt und anschließend an der zuvor für die Installation vorbereiteten Stelle installiert.
• Kontakte sind mit dem Heizkabel verbunden und Fühler mit Klemmen.
• Im letzten Schritt wird das Netzkabel angeschlossen und die Frontplatte kehrt an ihren Platz zurück.

Bei Problemen mit der Selbstinstallation wird empfohlen, professionelle Hilfe in Anspruch zu nehmen. Gleichzeitig ist darauf zu achten, dass der Meister Erfahrung mit der Installation ähnlicher Sensoren hat..

Führende Hersteller von Thermostaten

Es sind folgende Marken zu nennen, die sich auf diesem Markt gut bewährt haben:

• Dänische Danfoss-Geräte.
• Far Thermostate hergestellt von einem italienischen Unternehmen.
• Balgthermostate Herz made in Austria.
• Geräte der Marken Honeywell, Kermi, Luxor, Prado, Purmo, Sira, die viele positive Bewertungen haben.

Auswahlempfehlungen

Abhängig von der Art der Heizungsanlage und den Einbaubedingungen des Gerätes können Ventil-Thermo-Kopfsätze in verschiedenen Kombinationen zur Regelung des Wärmeträgerstroms eingesetzt werden. In Einrohr-Heizungsanlagen wird der Einbau von Ventilen mit erhöhter Durchflussleistung und geringem hydraulischem Widerstand empfohlen (DANFOSS Produktkennzeichnung – RA-G, RA-KE, RA-KEW).

Die gleiche Empfehlung gilt für Zweirohr-Schwerkraftanlagen, bei denen das Kühlmittel natürlich zirkuliert, ohne Zwangsansaugung. Wenn der Heizkreis ein Zweirohr mit Umwälzpumpe ist, sollten Sie ein Ventil wählen, das den Durchsatz regulieren kann (DANFOSS-Kennzeichnung – RA-N, RA-K, RA-KW). Diese Einstellung ist recht einfach und erfordert kein spezielles Werkzeug..

Wenn das Problem der Ventilauswahl gelöst ist, müssen Sie sich für den Thermokopftyp entscheiden. Sie werden in folgenden Ausführungen angeboten:

1. Mit internem Thermoelement (wie im Diagramm oben).
2. Mit abgesetztem Temperatursensor.
3. Mit externem Regler.
4. Elektronisch (programmierbar).
5. Vandalensicher.

Ein konventioneller Heizkörperthermostat mit internem Fühler wird für den Einbau akzeptiert, wenn es möglich ist, seine Achse waagerecht zu positionieren, so dass die Raumluft ungehindert um den Gerätekörper strömt, wie in der Abbildung gezeigt:

Beachtung! Es ist nicht erlaubt, den Thermostat in vertikaler Position an der Batterie zu installieren, der aus der Versorgungsleitung und dem Ventilkörper aufsteigende Wärmestrom wirkt sich auf den Faltenbalg aus, wodurch das Gerät nicht richtig funktioniert.

Wenn eine horizontale Montage des Kopfes nicht möglich ist, ist es besser, einen externen Temperatursensor dafür mit einem 2 m langen Kapillarrohr zu kaufen. In diesem Abstand vom Heizkörper kann dieses Gerät durch Anbringen an der Mauer:

Neben der vertikalen Montage gibt es weitere objektive Gründe für den Kauf eines Fernsensors:

• Heizkörper mit Temperaturregler befinden sich hinter Verdunkelungsvorhängen;
• Rohre mit Warmwasser verlaufen in unmittelbarer Nähe des Thermokopfes oder es gibt eine andere Wärmequelle;
• die Batterie befindet sich unter einer breiten Fensterbank;
• das interne Thermoelement tritt in die Zugzone ein.

In Räumen mit hohen Ansprüchen an die Innenausstattung werden Batterien oft unter Zierblenden aus verschiedenen Materialien versteckt. In solchen Fällen registriert ein unter dem Gehäuse eingeklemmter Thermostat die Temperatur der sich im oberen Bereich ansammelnden Heißluft und kann das Kühlmittel vollständig blockieren. Darüber hinaus ist der Zugang zur Steuerung des Kopfes vollständig verschlossen. In dieser Situation sollte man sich für eine Fernbedienung in Kombination mit einem Sensor entscheiden. Die Platzierungsoptionen sind in der Abbildung dargestellt:

Es gibt auch zwei Arten von elektronischen Thermostaten mit Display: mit eingebauter und abnehmbarer Steuereinheit. Letztere unterscheidet sich dadurch, dass die Elektronikeinheit vom Thermokopf getrennt wird und danach wie gewohnt weiterarbeitet. Der Zweck solcher Geräte besteht darin, die Raumtemperatur gemäß dem Programm der Tageszeit anzupassen. Dadurch können Sie die Heizleistung während der Arbeitszeit, wenn niemand zu Hause ist und in ähnlichen Fällen reduzieren, was zu zusätzlichen Energieeinsparungen führt.

Wenn kleine Kinder im Haus sind, die alles mit den Händen ausprobieren möchten, ist es besser, ein Anti-Vandalismus-Thermostat mit einem Gehäuse zu installieren, das die Geräteeinstellungen vor ungeschulten Eingriffen schützt. Dies gilt auch für Thermostate in anderen öffentlichen Gebäuden: Kindergärten, Schulen, Krankenhäuser usw..
