Wasser-Fußbodenheizung, wie die Temperatur geregelt wird?

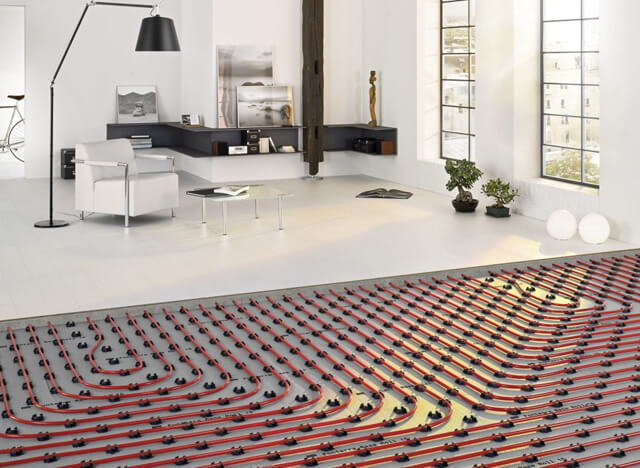

Ein wasserwärmegedämmter Fußboden ist ein Niedertemperatur-Heizsystem. Darin fließt ein Kühlmittel, dessen Temperatur 41 ° C selten überschreitet. Wenn wir also die Temperatur am Kessel auf 50 ° C senken, sind die Heizkörper (ich zitiere als Beispiel) im zweiten Stock bereits kalt, und im ersten Stock, wo wir eine Fußbodenheizung haben, wird alles auch heiß sein. So funktioniert die Mischeinheit für einen wasserbeheizten Fußboden. Was es ist und wie man hier einen wasserwärmegedämmten Boden herstellt.

Die Sache ist, dass die Steuereinheit des wasserbeheizten Fußbodens nicht mit der Kesselautomation verbunden ist und auf einem Dreiwege-Thermostatventil implementiert ist. Er ist dafür verantwortlich, dem System einen Wärmeträger mit einer bestimmten Temperatur zuzuführen. Wenn er nicht da ist, können wir nur in Pantoffeln mit dicken Sohlen über den Boden gehen und uns wie in einer Bratpfanne fühlen..

Die Fußbodenheizungsregelung regelt die Menge des vom Kessel kommenden heißen Wärmeträgers und mischt diese mit dem bereits abgekühlten Wärmeträger, der abgekühlt durch das System zurückgeführt wird. Auf diese Weise wird die Temperatur aller Wasserkreisläufe der Fußbodenheizung geregelt. Diese Wasser-Fußbodenheizungs-Regelung wird üblicherweise als Mischeinheit bezeichnet. Wie der Name schon sagt, mischt es kaltes Wasser in heißes Wasser und erzeugt die optimale Temperatur.

Wenn Sie bereits ein solches Heizsystem installiert haben, müssen Sie zum Einstellen der Temperatur die gleiche Steuereinheit für einen wasserbeheizten Boden (Mischeinheit) finden und den vorhandenen Thermostat drehen (normalerweise im Uhrzeigersinn, um die Temperatur zu senken und gegen den Uhrzeigersinn auf add) (durch im Bild grüner Regler diskreter Wert +/- 1 ° C).

Wichtig! Die Temperaturregelung der Fußbodenheizung erfolgt stufenweise. Wir haben 1 – 2 ° C hinzugefügt, Sie müssen mindestens 2 Stunden warten. Dies liegt an der hohen Trägheit des Systems. Es wird keine schnelle Änderung geben. Behalte dies im Kopf.

Die Standard-Mischeinheit hat einen diskreten Wert in der Regulierung und beträgt normalerweise 1 ° C. Jene. ein Klick 1 ° C hinzufügen oder verringern – warten.

Das Konzept der Regulierung eines Wasserbodensystems

Die Einstellung der Temperatur eines wasserbeheizten Fußbodens ist die Aufgabe und Aufrechterhaltung solcher Parameter, bei denen ein bestimmtes Mikroklima im Raum erzeugt wird.

Diese Einstellungen müssen so vorgenommen werden, dass der hochwertige und fehlerfreie Betrieb der Anlage nicht gestört wird und das dadurch geschaffene Temperaturregime zu denen in Haus, Wohnung oder Raum passt.

Anpassung möglich:

• auf Mischeinheiten;
• an Quellen der Wärmeenergieversorgung;
• unter Beibehaltung der eingestellten Temperatur.

Vorhandene Regelsysteme zur Anpassung der Temperaturanzeiger des Fußbodenheizungskollektors werden je nach Ort und Methode der Einstellung angewendet.

Einstellfunktionen

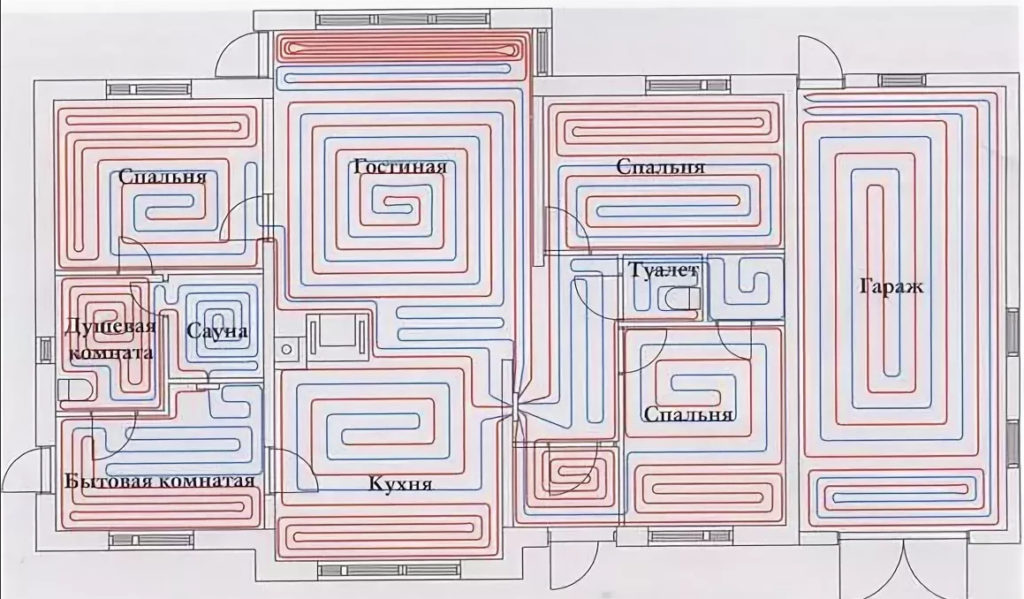

Für jeden einzelnen Raum gibt es eine separate Einstellung der Rotameter. Die Steuerung erfolgt nach dem Schema der installierten Stromkreise

Es wird empfohlen, das Auswuchten gemäß den folgenden Anweisungen durchzuführen:

1. Es wird die Gesamtmenge des Kühlmittels bestimmt, die in einer Minute durch den Kollektor strömt. Indikatoren werden in Litern angegeben. Der resultierende Wert wird als 100 Prozent angenommen..
2. Der prozentuale Durchfluss jedes einzelnen Wasserkreislaufs wird berechnet. Das Ergebnis wird in Liter pro Minute umgerechnet.
3. Der Durchflussmesser passt die der Rohrleitung zugeführte Flüssigkeitsmenge an.

Auf diese Weise können Sie eine langfristige Korrektur des Wasserkreislaufs durchführen. Um die tatsächlichen Parameter anzuzeigen, müssen die Anzeigen des Durchflussmessers beobachtet werden. Nach Beobachtungen ist es möglich, den Durchfluss der an den Kollektor angeschlossenen Kreise genau zu bestimmen.

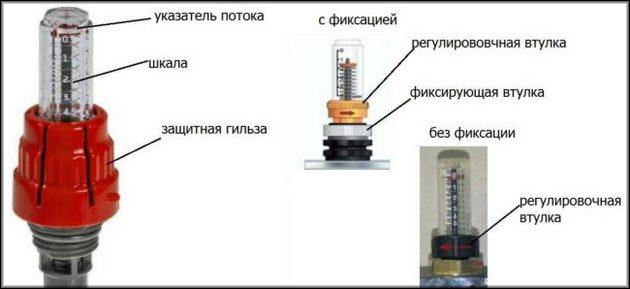

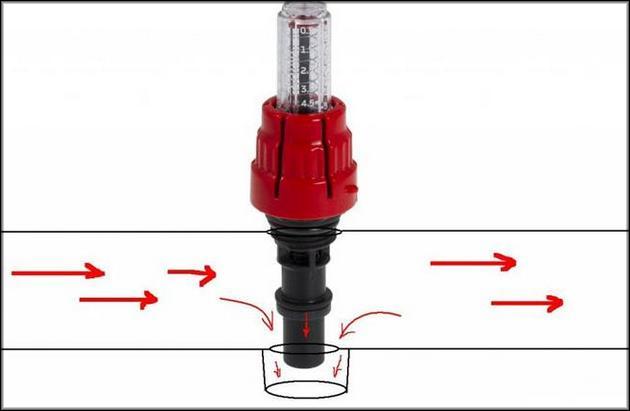

Der Durchflussmesser wird je nach installiertem Modell angepasst. Nach dem Anschließen des Gerätes an den Verteiler sollte durch Einstellen der Ausgangsposition eine Voreinstellung vorgenommen werden, die den Zugang zu Flüssigkeit ermöglicht.

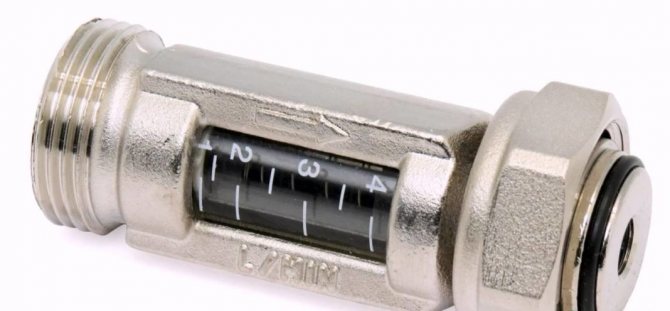

Bei Durchflussmessern ohne eingebautes Ventil wird ein zusätzliches Absperrorgan verwendet, um die Position „offen“ einzustellen. In diesem Fall wird der Abgleich während des Betriebs des Systems durchgeführt..

Kombinierte Durchflussmessgeräte können durch volle Umdrehungen des eingebauten Ventils voreingestellt werden. Mit jeder Umdrehung kann das Spiel um den eingestellten Wert reduziert werden.

Die Korrektur des Durchflussmessers der Fußbodenheizung erfolgt unter Berücksichtigung der Steuerung der Flüssigkeitsgeschwindigkeit in einer Minute – von 0,5 bis 5 Liter.

Bevor Sie mit der Einstellung des Durchflussmessers beginnen, sollten Sie den Zustand des installierten Kreislaufs überprüfen. Probetests sind erforderlich, um das Vorhandensein von Lecks im Kreislauf auszuschließen, die zu einer Verzerrung der Messwerte im Gerät führen können..

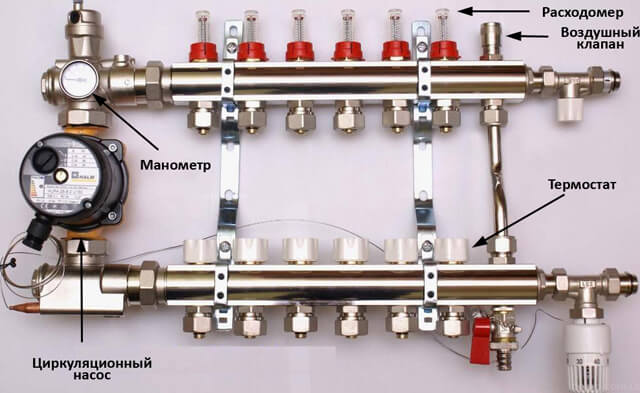

Der Durchflussmesser ist ein wesentliches Element in einer Mehrkreis-Fußbodenheizung. Das Gerät ermöglicht einen gleichmäßigen Flüssigkeitsfluss in alle einzelnen Rohrleitungen. Damit die Heizungsanlage so effizient wie möglich funktioniert, ist es notwendig, den richtigen Durchflussmesser auszuwählen sowie seine Installation und Einstellung gemäß den technischen Anforderungen durchzuführen..

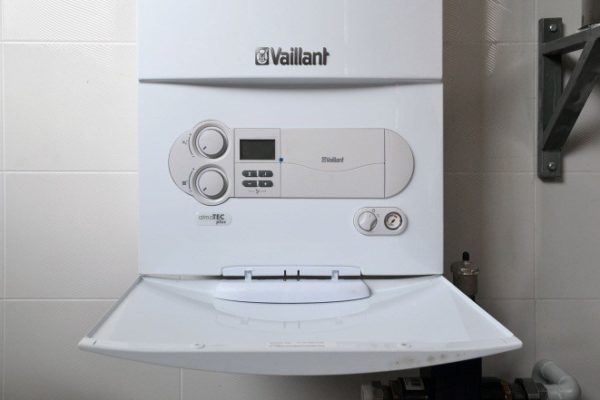

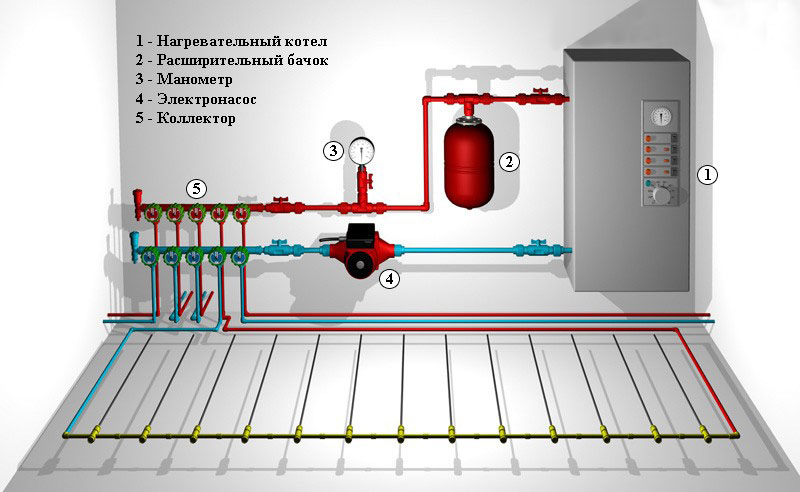

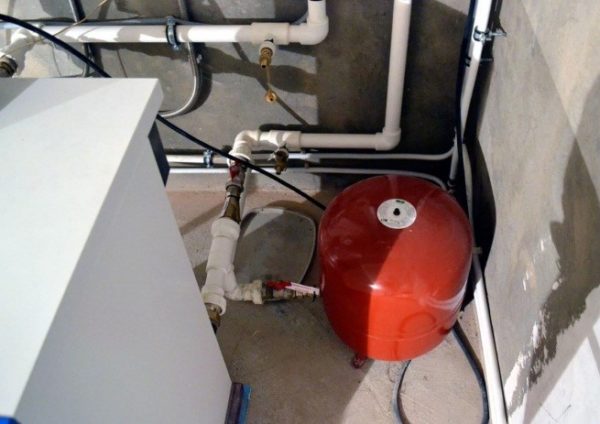

Schließlich ist die Heizungsanlage meines Hauses montiert. Der Kessel ist angelaufen. Lassen Sie mich daran erinnern, dass ich mich entschieden habe, mein Haus nur mit warmen Böden zu heizen. Obwohl es im Haus nicht viele Räume gibt, muss die Fußbodenheizung angepasst werden, damit der Komfort in allen Räumen gleich ist. So wird die Fußbodenheizung eingerichtet, wir werden in diesem Artikel sprechen..

Das Einrichten eines warmen Bodens ist nicht so schwierig, wie es auf den ersten Blick erscheinen mag. Im Allgemeinen besteht das Einrichten eines warmen Bodens aus drei Schritten. Zuerst die Fußbodenheizungskreise abgleichen, dann die Pumpen-Mischeinheit einrichten und schließlich den Regler einrichten, wenn Sie sich für eine Automatisierung der Heizungsanlage entscheiden. Ich beschloss, das Heizsystem in meinem Haus vollständig zu automatisieren. Daher habe ich einen Controller, Servos und Temperatursensoren gekauft. Schauen wir uns die erste Phase des Setups genauer an, denn der Erfolg des gesamten Setups hängt davon ab, wie gut es gemacht wird..

Optimale Temperaturparameter

Die Einrichtung einer Wasser-Fußbodenheizung erfolgt je nach individuellem Bedarf. Der eine mag es, wenn es warm ist, der andere bevorzugt belebende Frische, selbst bei stärkstem Frost. Trotzdem gibt es allgemeine Standards, die unter Berücksichtigung von Hygienestandards entwickelt wurden, darunter:

• Fußbodenheizung bis 28 Grad;
• bei Vorhandensein einer anderen Wärmequelle oder beim ständigen Aufenthalt im Raum ist das ideale Niveau von 22 bis 26 die optimalen Bedingungen für eine Person.
• Wenn diese Art von Wärmequelle die einzige ist oder sich im Badezimmer, Flur, auf dem Balkon oder in einem Haus befindet, in dem sie nicht ständig wohnen, ist es zulässig, den Grad auf 32 ° C zu erhöhen.

Daher sollten bei der Regulierung des Wasserbodens zusätzlich zu Ihren Vorlieben, damit das Mikroklima in der Wohnung gesund ist, diese Standards berücksichtigt werden.

Temperaturregime

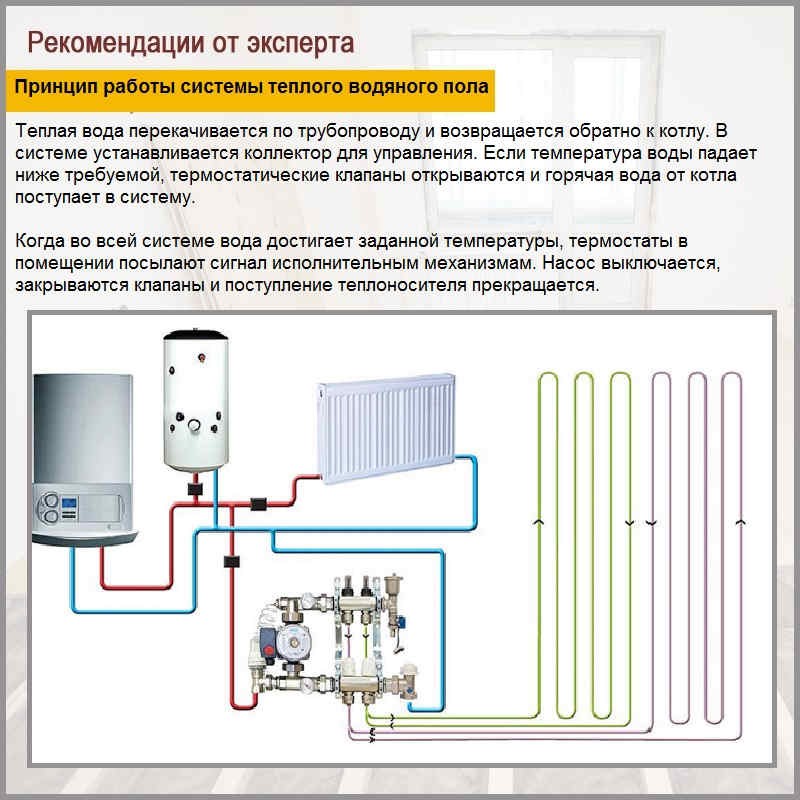

Das Funktionsprinzip einer Wasser-Fußbodenheizung unterscheidet sich von der Funktionsweise anderer Heizgeräte. Der Hauptunterschied besteht in der Erwärmung des Kühlmittels. Die Heizkörper werden mit 80 Grad heißem Wasser versorgt, bei Wasserbodenkreisläufen maximal 42 Grad. Bei dieser Temperatur erreicht die Erwärmung des Bodenbelags 26 Grad..

Es gibt zwei Methoden, um die Temperatur der Wasser-Fußbodenheizung einzustellen:

1. Ausübung der Kontrolle in der Kollektorversorgungseinheit durch Mischen von Abwasser. Dies wird durch die Ausstattung eines Dreiwegeventils mit einem Thermostatkopf erreicht. Bei der Arbeit wird die Temperatur des Wassers und nicht der Luft berücksichtigt, und es wird ein konstantes Volumen der verbrauchten Flüssigkeit mit einer leichten Temperaturschwankung bereitgestellt.
2. Begrenzung des Flusses des erwärmten Kühlmittels in die Rohre. Dies erfordert auch einen Thermokopf, der sich am 3-Wege-Ventil befindet und zum Absperren des Rücklaufs dient. In diesem Fall sind die Vor- und Rücklaufventile an den Bypass angeschlossen, durch den der Durchfluss durch ein Drosselventil geregelt wird. Da die Fußbodenheizung inert ist, wird den Rohren Wasser mit einer Nenntemperatur zugeführt und nur der Verbrauch ändert sich..

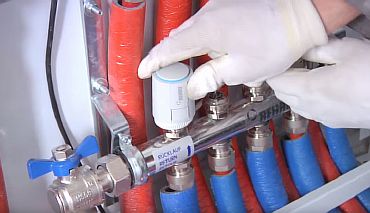

Bei beiden Verfahren wird der Thermostatkopf im Betrieb von der Rücklauftemperatur abgestoßen.

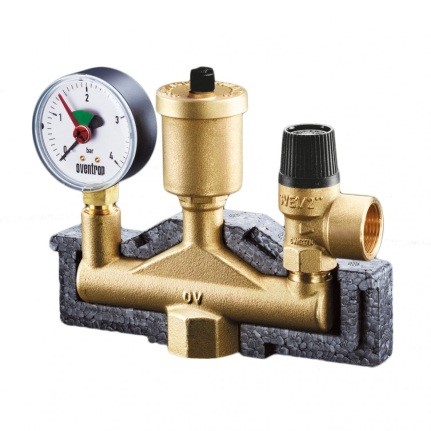

Systembetankungsregeln

Es ist unmöglich, die Funktion der Wasserstruktur richtig einzustellen, wenn sich das Flüssigkeitsvolumen in der Rohrleitung unabhängig ändert. Dies kann passieren, wenn sich Luft im System befindet – lesen Sie die Anweisungen, wie Sie die Luft aus der Fußbodenheizung selbst entlüften können. Daher ist es wichtig, die Struktur sowohl professionell zu montieren als auch korrekt auszufüllen..

Für eine qualitativ hochwertige Befüllung der Anlage sollten beide Kollektorzweige mit automatischen Entlüftungsöffnungen ausgestattet sein. Das Befüllen der Bodenscharniere sollte getrennt von anderen Heizgeräten erfolgen. Generator und Radiatoren sind vorgefüllt. Verteilereinlassventile werden vor dem Tanken geschlossen..

Um den Boden richtig zu starten, müssen Sie einen Schlauch von einer Wasserversorgungsquelle oder Pumpe an den Zulaufhahn und einen Schlauch für den Luftauslass an den Rücklauf anschließen..

Es ist notwendig, mit dem Befüllen des Wasserbodens vom Kollektor und seinen Verteilereinheiten aus zu beginnen. Dazu öffnen die Durchflussmesser des Zulaufventils ganz, in diesem Moment sollten die Hähne am Rücklauf geschlossen werden.

Die Schlaufen werden nacheinander gefüllt, das Wasser wird bis aus dem Entlüftungsschlauch hochgefahren, es fließt nicht sauber und ohne Luftblasen. Das Wasser sollte mit einem geringen Druck gestartet werden, damit der Luftaustritt aus den Rohren gleichmäßiger wird. Nach dem Einfädeln aller Schlaufen kann das Gerät eingeschaltet werden.

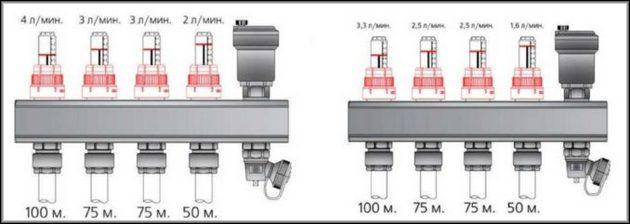

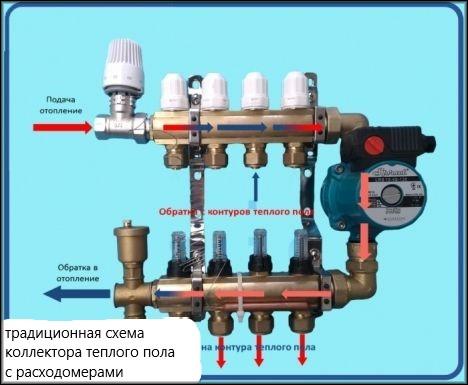

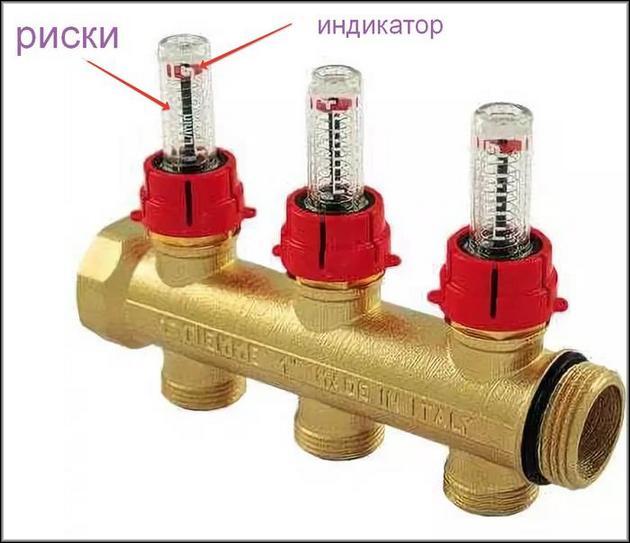

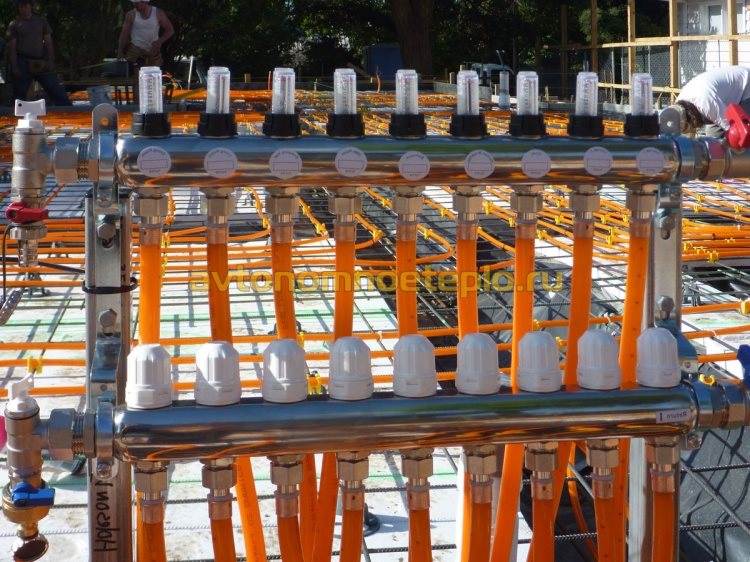

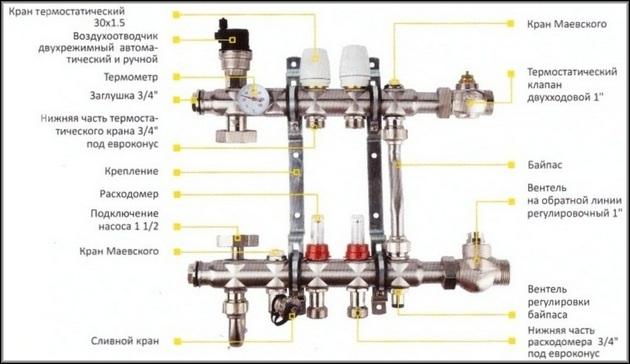

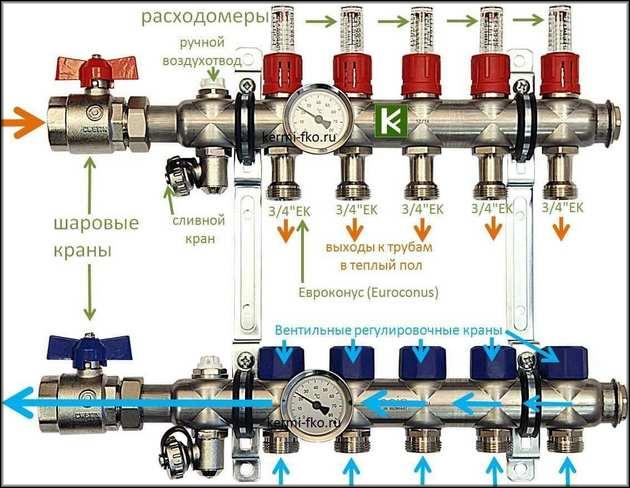

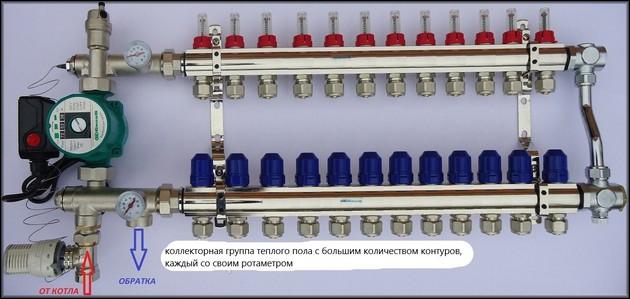

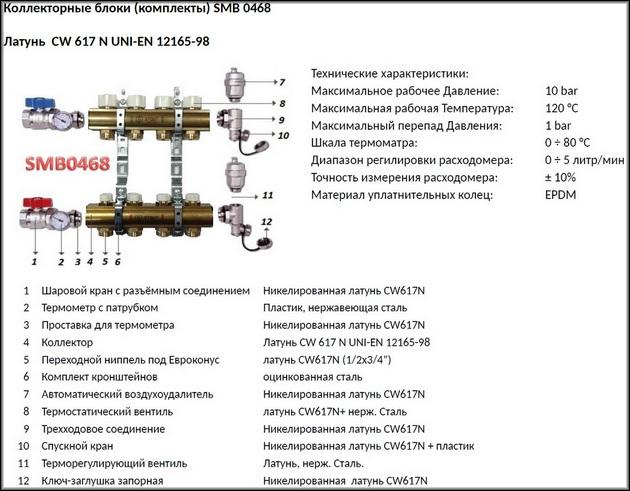

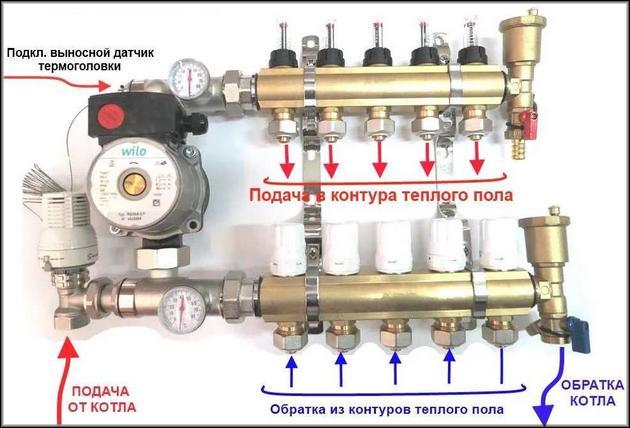

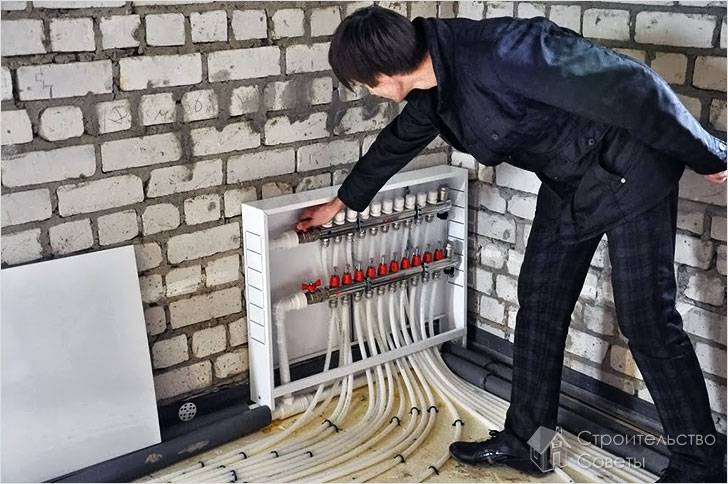

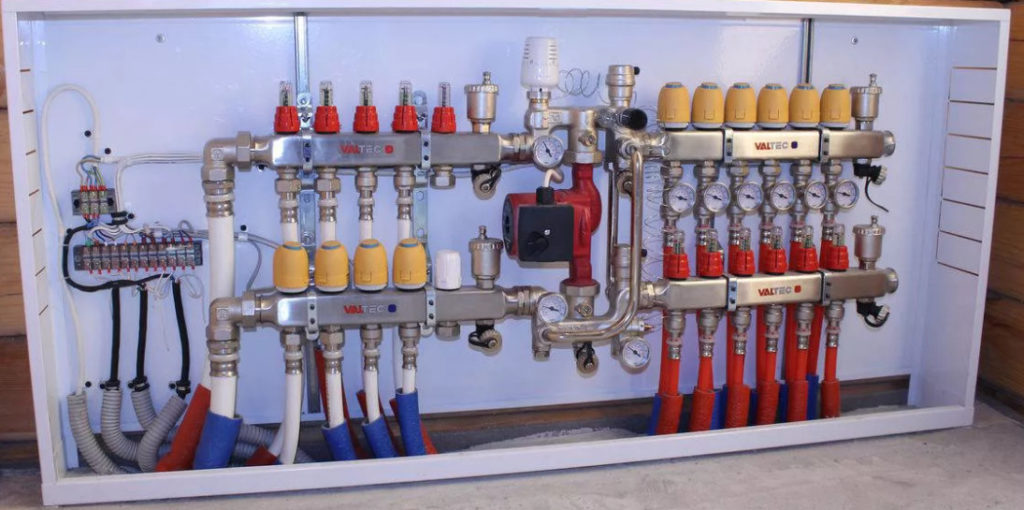

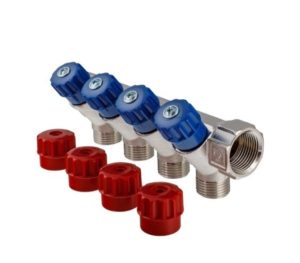

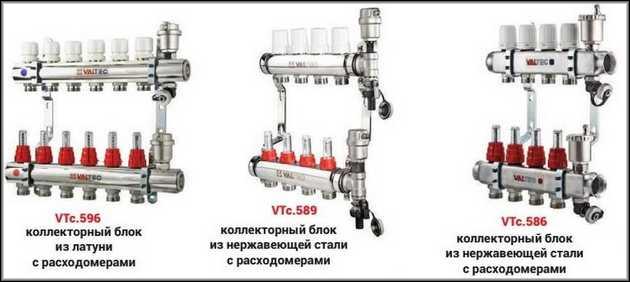

Arbeiten mit Kollektor-Durchflussmessern

Unter Fußbodenheizungsabgleich versteht man die Festlegung von Normen für jeden Kreis. In der Tat, von der Größe des Bodenabzweigs, damit sich das Kühlmittel beim Durchlaufen entsprechend dem berechneten Wert abkühlt, wird die Wassermenge unterschiedlich benötigt. Das Flüssigkeitsvolumen, das die Schleife durchläuft, ist ihre thermische Belastung.

Nicht selten empfiehlt es sich, ausgehend von der Pumpenleistung die Durchflussmenge des Kühlmittels zu bestimmen, dh das Volumen der einströmenden Flüssigkeit wird proportional durch die Länge der Schleifen geteilt. Es lohnt sich jedoch, diese Methode aufzugeben, da es nicht einfach ist, die Größe jeder Spule mit dieser Methode genau zu berechnen..

Außerdem führen solche Berechnungen zu einer Abweichung zwischen dem Druck in den Scharnieren und dem berechneten Wert, was eine individuelle Anpassung der Struktur unmöglich macht..

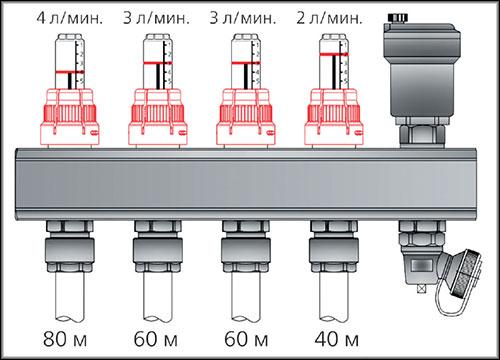

Der gleiche Regulierungsprozess mit Durchflussmessern ist einfach – ein Artikel mit Schritt-für-Schritt-Anleitung. Der Durchsatz des Gerätes wird unter Berücksichtigung des Modells entweder durch Drehen des Körpers oder durch den Schaft mit einem Schlüssel eingestellt. Das Gerät zeigt die Wassermenge in Litern pro Minute an, Sie müssen nur den gewünschten Wert einstellen.

Grundsätzlich gilt, dass beim Anpassen des Durchsatzes einer Schleife immer eine Änderung in anderen erfolgt. Daher sollte der Vorgang nacheinander mit jedem Durchflussmesser wiederholt werden. Erhebliche Fehler weisen darauf hin, dass das Ventil eine geringe Durchflusskapazität hat oder die Umwälzpumpe einen geringen Durchfluss hat.

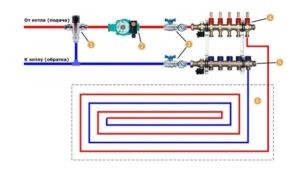

Hydraulisches Nivelliersystem

Warmwasserböden sind eine zuverlässige und sichere Konstruktion. Aber damit es wirklich so ist, muss es richtig eingerichtet sein. So regeln Sie wasserbeheizte Böden in einem Privathaus – dafür ist es besser, eine Kollektorgruppe mit Durchflussmessern mit einem Arbeitsdruck von 6 bar auszustatten. Wenn das Haus mit einer Zentralheizung ausgestattet ist, reicht diese Kapazität nicht aus.

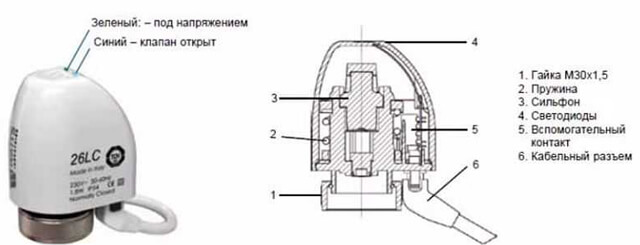

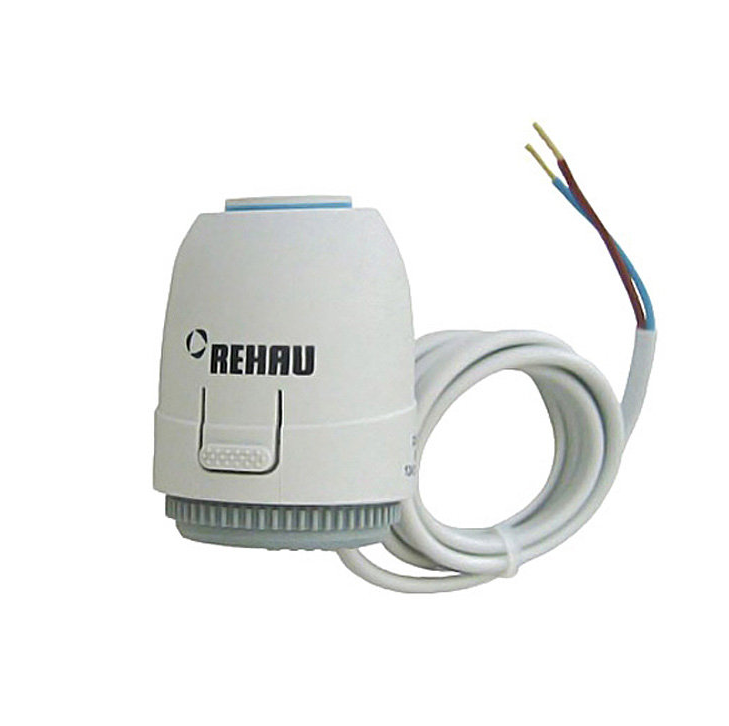

Bei Servoantrieben am Verteiler wird der Wasserdurchfluss automatisch nach Bedarf angepasst. Die vorläufige Konfiguration muss jedoch noch durchgeführt werden. Ohne diesen Antrieb können Sie auf eine solche Anpassung überhaupt nicht verzichten..

Den Durchfluss des Kühlmittels können Sie nach folgender Formel berechnen:

Gsp = Q / (1.163 * Δt), wobei

• Gud ist die spezifische Wassermenge pro m2;
• Q – Bodenleistungsanzeige;
• Δt ist die Differenz zwischen der Temperatur des Heizmittels während der Zufuhr und der Ausgabe;
• 1,163 – Korrekturfaktor.

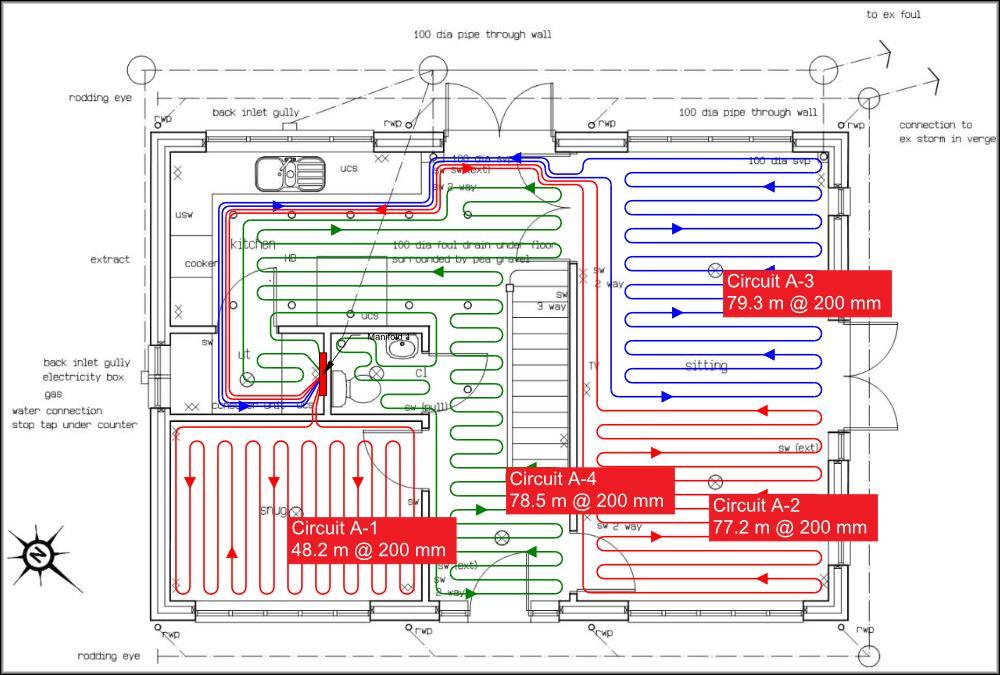

Um zukünftig das Flüssigkeitsvolumen zu berechnen, das durch die Schleife fließt, müssen Sie die spezifische Durchflussmenge mit der Oberfläche multiplizieren.

Die einfachste Möglichkeit zur hydraulischen Ausrichtung:

• Berechnen Sie das Wasservolumen für jede Schleife, indem Sie die Bodenfläche, auf der diese Kontur liegt, mit 8,6 (Durchschnitt) multiplizieren;

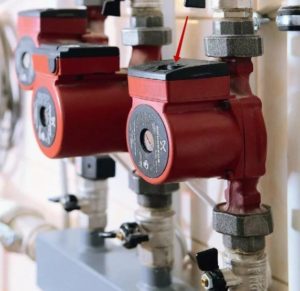

• starten Sie die Pumpe mit der ersten Geschwindigkeit;
• stellen Sie den Thermokopf auf 30 Grad ein;
• Überprüfen Sie, ob die Flüssigkeit ungehindert durch die Schlaufen fließt und die gesamte Luft entwichen ist;
• Stellen Sie die Durchflussvorrichtung an jedem Kreislauf so ein, dass ein Wert erhalten wird, der dem von Ihnen berechneten Wasserdurchfluss entspricht.

Diese Aktionen sind Voreinstellungen, d. h. während des Betriebs des warmen Bodens ist eine zusätzliche Anpassung erforderlich, die die persönlichen Komfortpräferenzen berücksichtigt.

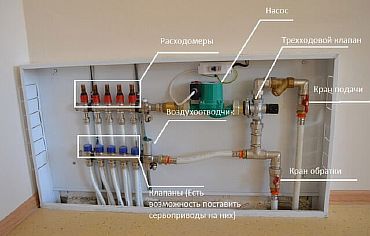

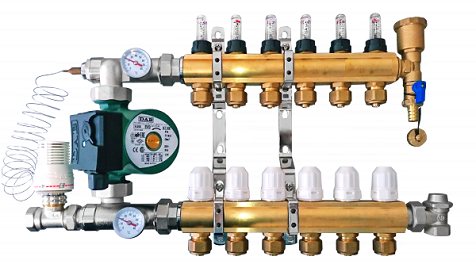

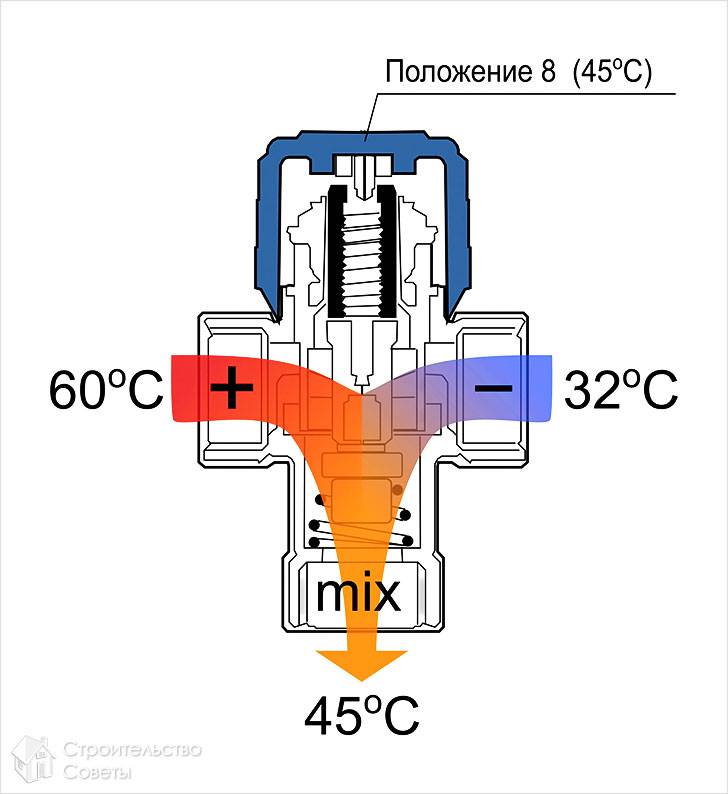

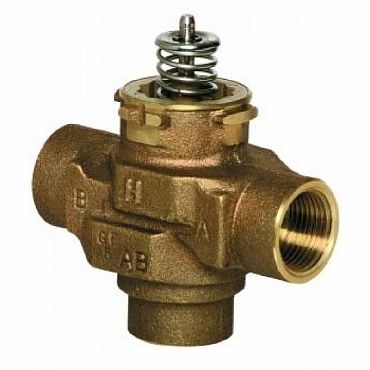

Dreiwegeventilfunktionen

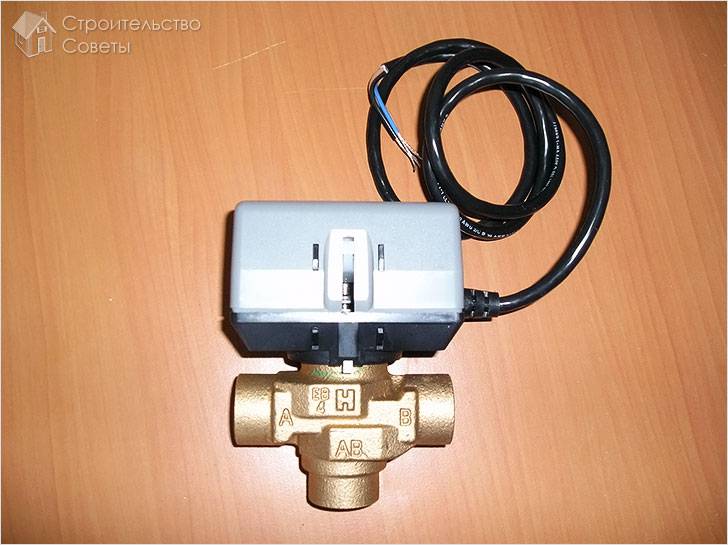

Verfügt der Verteiler über ein Dreiwegeventil, erfolgt die Einstellung über das Servo. In diesem Fall erfolgt die Steuerung der Anzeigen durch das Mischventil. Dabei kann das Dreiwegeventil beliebig und beliebig oft gedreht werden. Das Einrichten des Mischventils ist schwieriger..

Warum brauchen Sie einen Kamm für einen warmen Boden, wir analysieren seine Struktur und Funktionsweise, wie Sie auswählen, Anweisungen mit Fotos und Videos, wie Sie ihn installieren und konfigurieren oder selbst machen.

Es gibt eine weitere Möglichkeit, die Fußbodenheizung einzustellen – mit einem modularen Mischer besteht er aus:

• Dreiwegekran;
• Thermometer;
• Bypass;
• Pumpe zur Flüssigkeitszirkulation;
• Thermostatkopf;
• Relais.

Dieses Set kostet viel, aber seine Effizienz ist hoch. Es gibt eine Voraussetzung für das Funktionieren dieses Moduls – Europäische Versammlung.

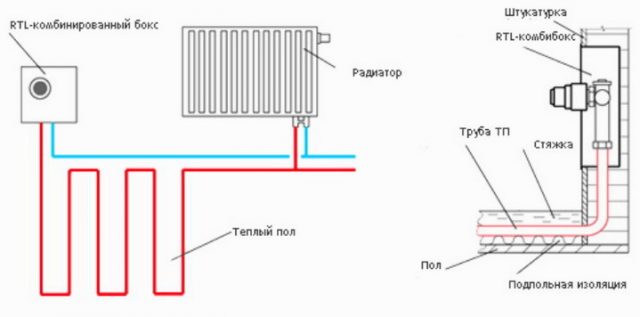

Eine andere Möglichkeit, warme Böden zu regulieren, ist die Installation eines Servoantriebs und eines Thermostats. Der Thermostat meldet dem Servoantrieb eine Abnahme der Raumtemperatur und die Notwendigkeit, ein erwärmtes Kühlmittel zuzuführen. Diese Methode funktioniert auch, wenn Sie den Kollektor mit Ihren eigenen Händen zusammenbauen..

Ein Warmwasserboden ist eine komplexe Struktur, und wenn Sie sich für den Bau in Ihrem Haus entscheiden, müssen Sie sich bewusst sein, dass es nicht ausreicht, das System zu montieren, sondern es regelmäßig gemäß den Anweisungen anzupassen. Und es ist wichtig, diesen Prozess zu verstehen, sonst wird der Boden nicht Ihren Erwartungen entsprechen..

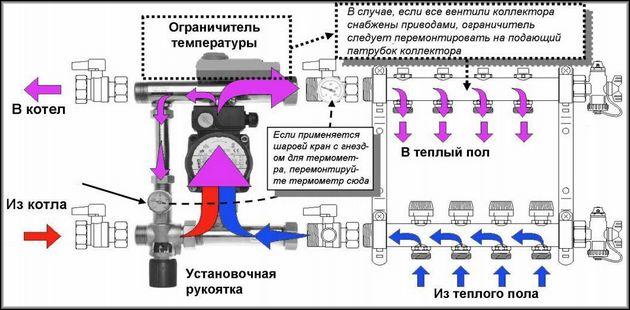

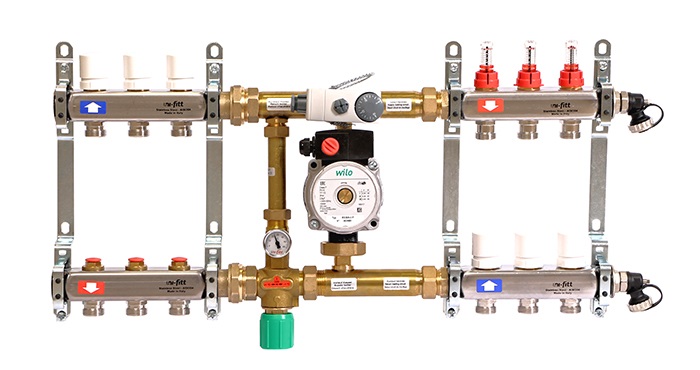

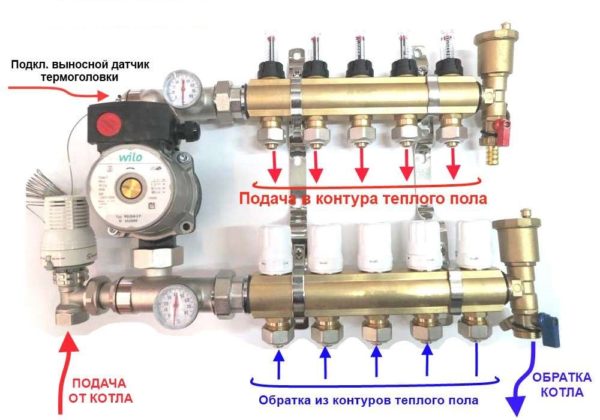

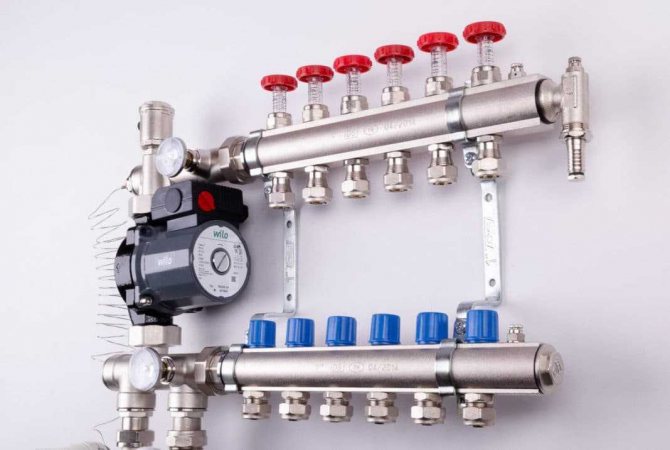

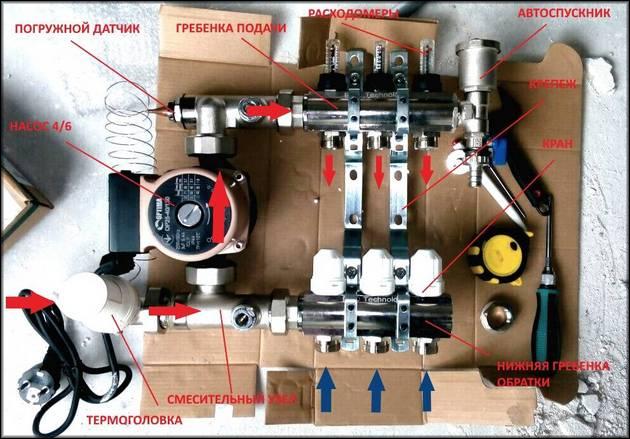

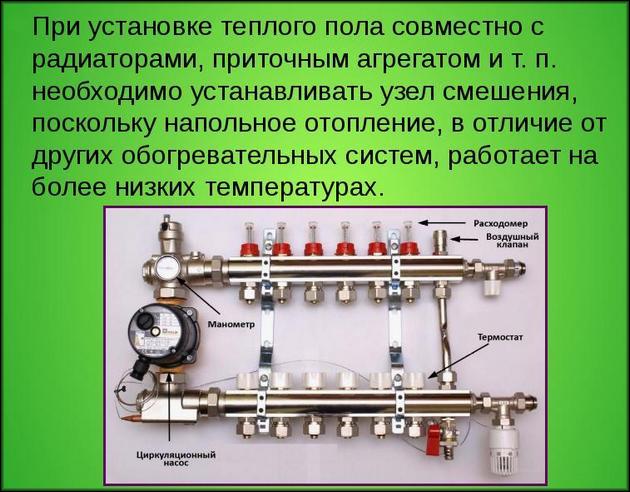

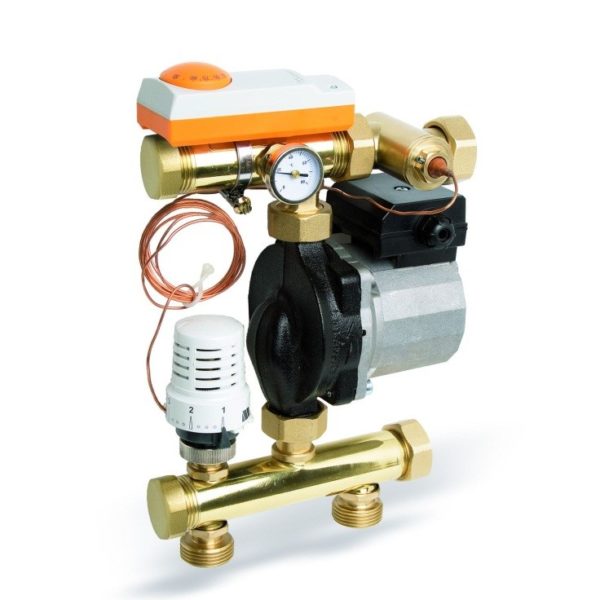

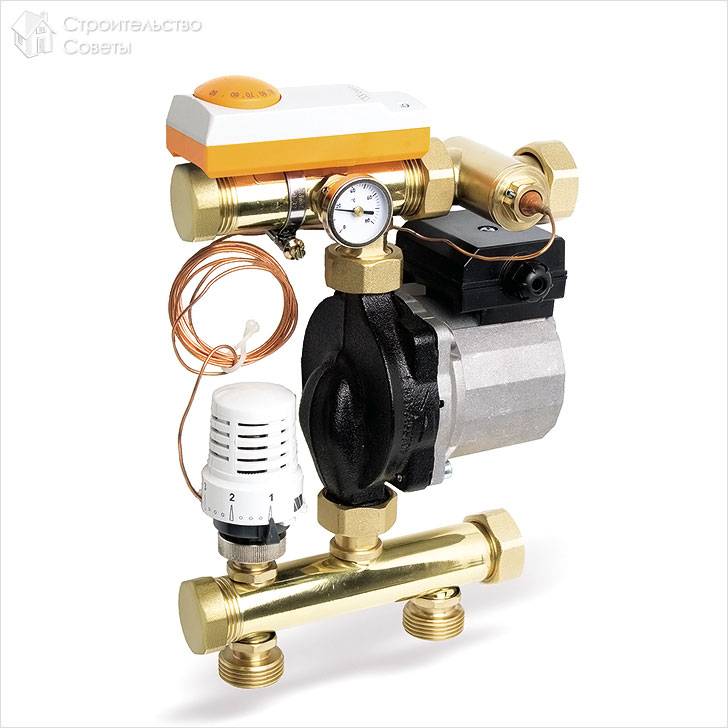

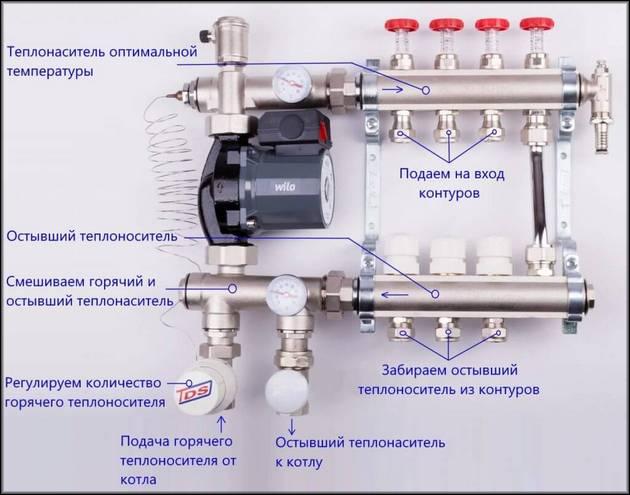

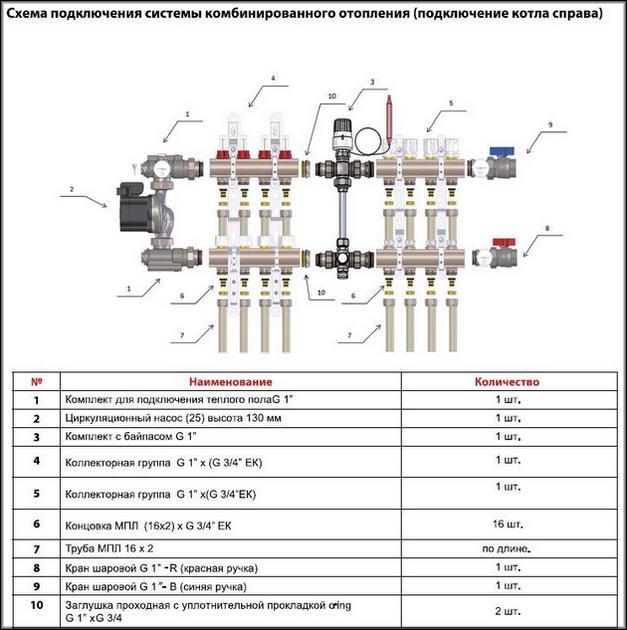

Dreiwegeventil und Mischmodul

Bei Ausstattung des Kollektors mit einem Dreiwegeventil kann die Verstellung über einen Servoantrieb erfolgen. In diesem Fall steuert das Mischventil die Temperaturmessung gemäß vordefinierter Parameter. In diesem Fall können Sie das Dreiwegeventil mehrmals und nach Belieben drehen, aber mit der Einstellung des Mischventils wird alles viel komplizierter..

Wenn Sie die Fußbodenheizung auf eigene Gefahr und Gefahr an eine Zentralheizung angeschlossen haben, vermeidet allein das Vorhandensein eines Mischventils Nebenprobleme. Ihre Nachbarn werden in keiner Weise feststellen, ob warme Böden vorhanden sind, da es kein Temperaturungleichgewicht gibt.

Eine andere Möglichkeit, die Temperatur in Warmwasserböden einzustellen, ist die Verwendung eines Mischmoduls. Dieses Modul in seinem Bausatz enthält die folgenden Komponenten:

• Dreiwegeventil.
• Thermometer.
• Bypass.
• Umwälzpumpe.
• Thermostatkopf.
• Relais für maximal zulässige Temperatur.

Obwohl dieses ganze Kit teuer ist, ist die Effizienz des Mischmoduls sehr hoch. Trotzdem funktioniert das Mischmodul nur, wenn es nach europäischem Vorbild montiert ist. In der Heizungsanlage muss das Kühlmittel eine Temperatur von mindestens 65° haben. Wie bei der Fußbodenheizung verdünnt das Mischmodul den Wärmeträger und führt ihn entsprechend den eingestellten Parametern in die Heizkreise ein. In unserem Land wird die Temperaturregelung oft am Kessel selbst durchgeführt. Dies führt zu einem Temperaturungleichgewicht..

Es gibt auch eine andere Methode, wie Warmwasserböden angepasst werden können. Dazu werden ein Stellantrieb und ein Raumthermostat montiert. Abhängig von der Raumtemperatur gibt der Thermostat dem Servoantrieb ein Signal über die Zufuhr von heißem Kühlmittel.

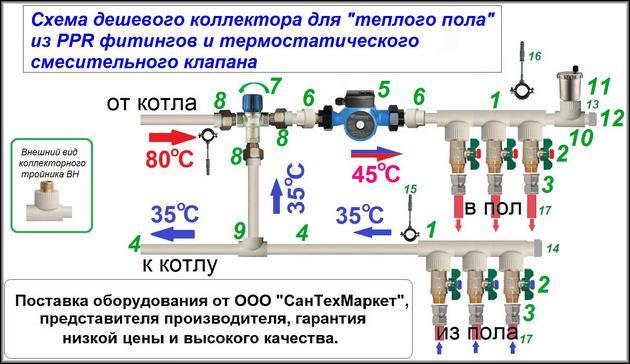

Diese Technik funktioniert sogar mit einem selbstgebauten Verteiler, sogar mit einem Mischmodul, sogar mit einem Dreiwegeventil. Es hängt alles von Ihren finanziellen Möglichkeiten ab.

Daher haben wir verschiedene Methoden untersucht, wie Sie das Kühlmittel in der Fußbodenheizung einstellen können. Wenn Sie andere Technologien und Techniken verwenden, sind wir daran interessiert, diese kennenzulernen. Schreiben Sie Ihre Kommentare am Ende dieses Artikels.

Gruppenregelung

Die Gruppenregelung besteht darin, die zugeführte Wärmeträgermenge zu verringern oder zu erhöhen, Temperaturanzeigen zu erhöhen oder zu verringern, die im Automatikmodus ausgeführt werden, was natürlich ein genaues Ergebnis liefert und den Regelungsprozess selbst bequem macht.

Die Regelung erfolgt nach den Schemata der Konstanten und des Klimas.

Nach dem Konstantenschema erfolgt die Regelung über an den Ventilen montierte Thermoköpfe. Eine einfache Möglichkeit, den warmen Boden einzustellen, finden Sie in diesem Video:

Wenn es erforderlich ist, die während des Betriebs der Fußbodenheizung erhaltenen Temperaturwerte zu erhöhen oder zu verringern, erweitert oder verengt das System das Kapillarrohr, das die Ventilöffnung reguliert, bis das erforderliche Temperaturregime eingestellt ist.

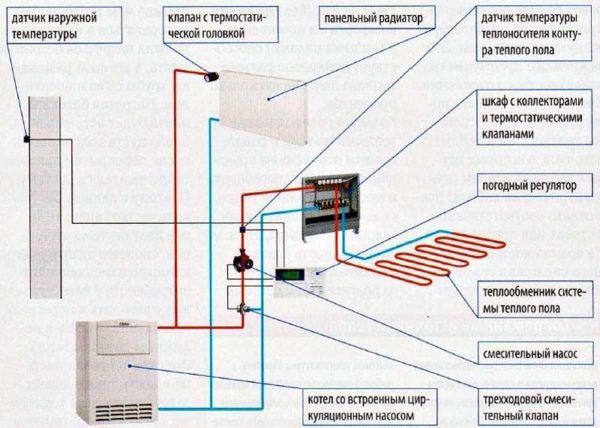

Wie das Klima nach dem Schema zu regulieren ist, wird von der Automatisierung selbst bestimmt. In Übereinstimmung mit den Umgebungstemperaturindikatoren bestimmt das System automatisch, welche Temperatur erreicht werden muss, und gibt dazu einen Befehl zum Schließen oder Öffnen des Ventils.

Welche Aufgabe löst das Nachspeiseventil?

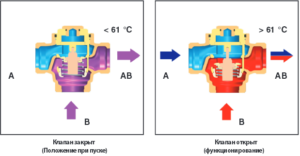

Tatsächlich ist das automatische Nachspeiseventil, dessen Konstruktion zwei oder drei Eingänge vorsieht, darauf ausgelegt, bei mehreren Kreisläufen ein thermisches Gleichgewicht im Haus aufrechtzuerhalten.

Das Ventil kann ein Zweiwegeventil sein, das zum Mischen von kochendem Wasser mit kaltem Wasser ausgelegt ist. Durch Erhöhen oder Verringern des Warmwasserflusses erhalten wir einen Wärmeträger mit einer bestimmten Temperatur.

Dieser Vorgang wird durch einen am Ventil installierten Thermokopf geregelt. Es schützt das System hervorragend vor übermäßiger Erwärmung, aber das Ventil selbst hat nicht zu viel Kapazität..

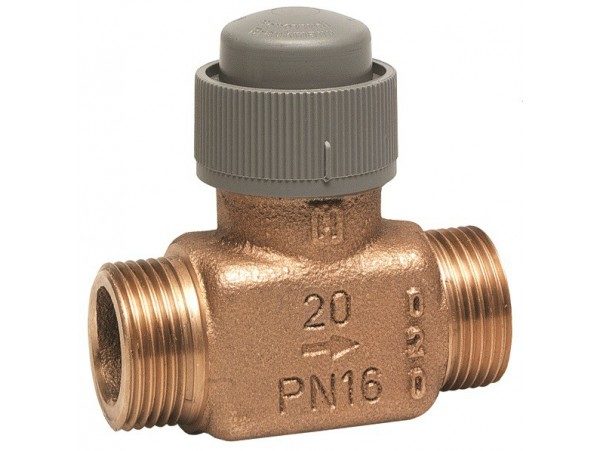

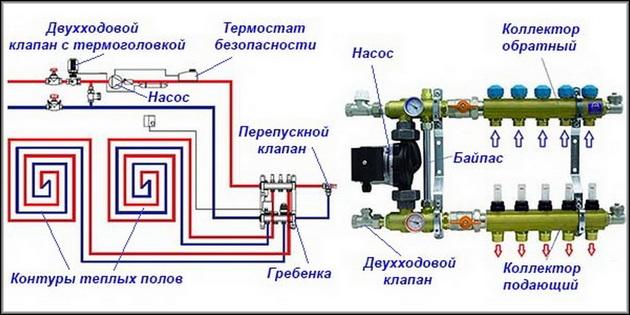

Zweiwegeventil

Daher werden Zweiwegegeräte hauptsächlich bei kleinen Heizflächen installiert. Sie sind für sich genommen sehr zuverlässig und können bei mehreren Heizkreisen parallel geschaltet werden..

Der Nachteil besteht darin, dass das Warmwasser in diesem Fall ungleichmäßig verteilt wird. Daher werden bei der Installation einer Mehrkreisheizung hauptsächlich Ventile mit drei Eingängen installiert. Lassen Sie uns genauer darüber sprechen..

Individuelle und komplexe Anpassung

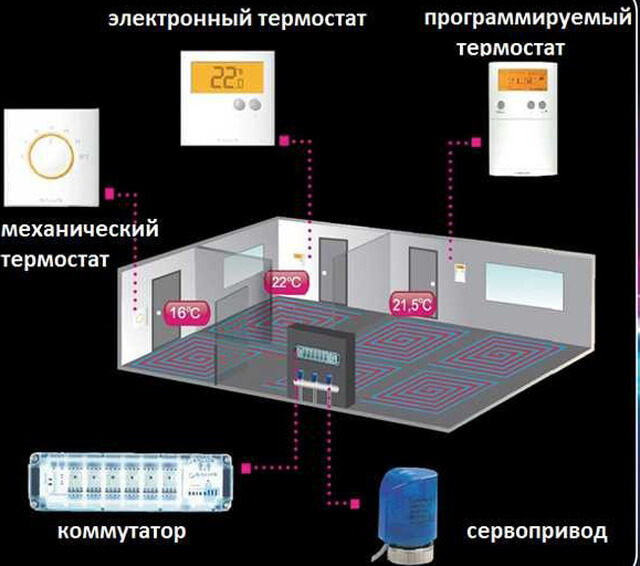

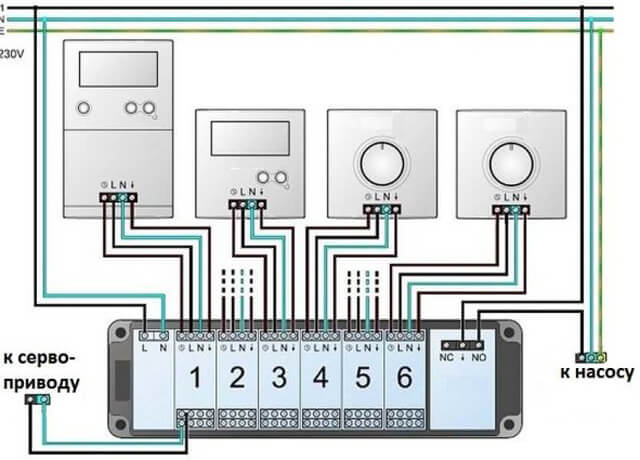

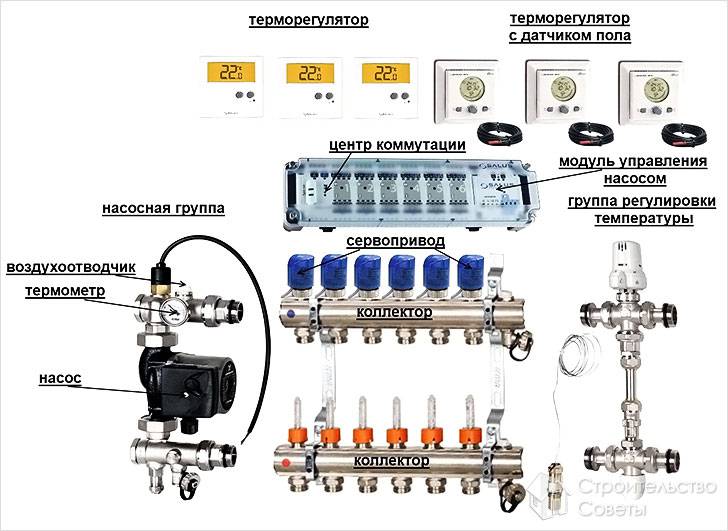

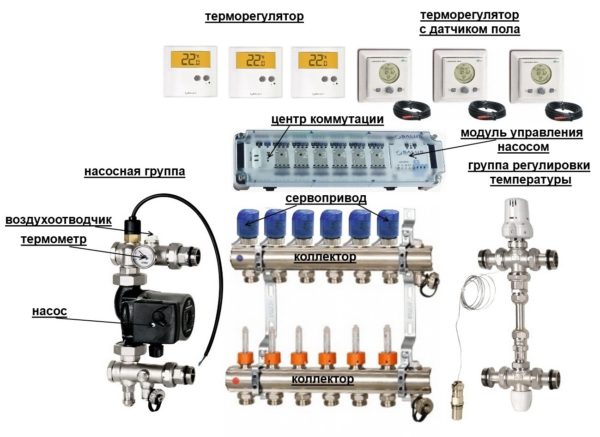

Die individuelle Etagensteuerung nach Zonen oder Räumen erfolgt über Sensoren, die in jedem Raum installiert sind.

Die Gruppensteuerung ersetzt nicht die Einzelsteuerung, da bei letzterer Option jeder Raum sein eigenes Mikroklima hat und bei ersterer das gesamte System in einem Temperaturmodus arbeitet.

Komplexe Regelung ist eine Methode, die Gruppen- und Einzelregelungsmethoden kombiniert und Ihnen ermöglicht, die Temperatur im ganzen Haus und in jedem Raum separat einzustellen..

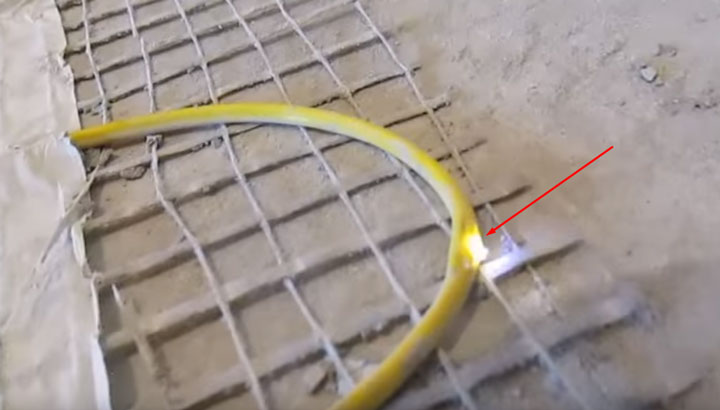

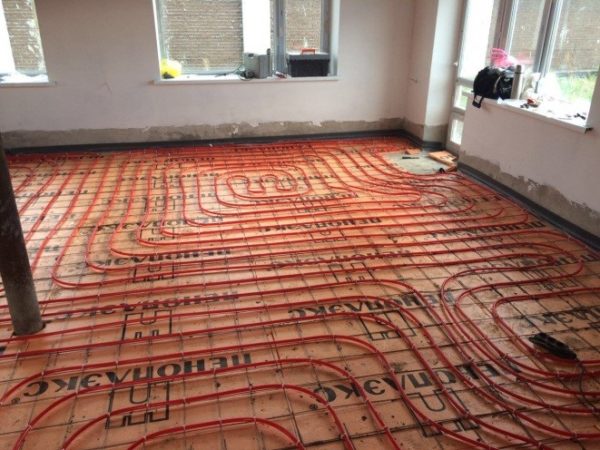

Crimpen von Rohren für Fußbodenheizung

Vor der ersten Inbetriebnahme der Heizungsanlage oder nach längerer Inaktivität (6-12 Monate) ist es erforderlich, die in den Rohren angesammelte Luft abzulassen. Dies ist der erste Schritt bei der Regulierung eines Warmwasserbodens, die unabhängig von ihrem Funktionsprinzip manuell durchgeführt wird..

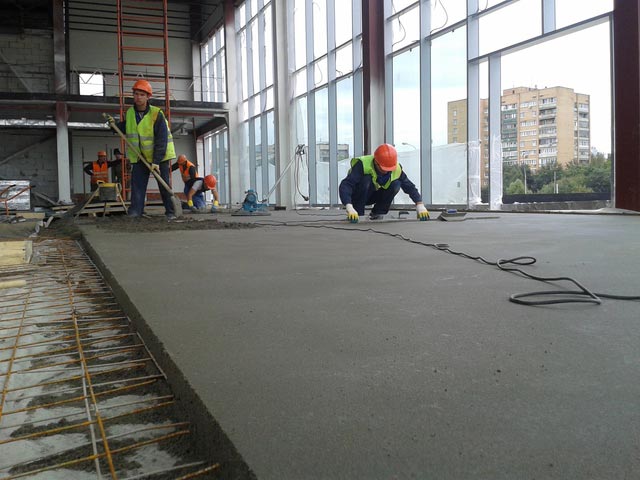

Wenn die Rohre der Fußbodenheizung mit einem Betonestrich vergossen werden, darf das System erst nach dem Trocknen gestartet werden.

In einigen Sonderfällen, wenn es bereits Frost gibt und sich die Reparaturen stark verzögern, ist es möglich, die Fußbodenheizung schrittweise mit einem sanften Temperaturanstieg innerhalb von 1 °C pro Tag zu starten. Vom Einbringen des Estrichs bis zum Start der Anlage müssen mindestens 2 Wochen vergehen..

Crimpwasser-Fußbodenheizung

Das Thema Fußbodeneinstellung ist zu Beginn jeder Heizperiode relevant. Das Befüllen des Systems wird trotz des möglichen Vorhandenseins von eingebauten Sensoren manuell durchgeführt. Stellen Sie vor dem Start sicher, dass alle Bodenschleifen geschlossen sind, überprüfen Sie die Ventile am Verteiler.

Zuerst wird die Hauptheizung befüllt. Anschließend werden die Vor- und Rücklaufventile an einem der Kreisläufe geöffnet und die Umwälzpumpe in Betrieb genommen. Der Umsatz ist minimal. Die Kontur sollte sich allmählich füllen. Zu diesem Zeitpunkt schaltet sich der Kessel mit einer voreingestellten Temperatur im Bereich von 30-40 ein.

Nach der Steuerung der Wasserzufuhr und -rückführung im offenen Kreislauf ist es erforderlich, die Ventile zu schließen und den Füllvorgang ab dem nächsten zu wiederholen. Alle Aktionen werden schrittweise durchgeführt, bis das System vollständig gefüllt und entlüftet ist. Dann noch eine Stufe – alle Ventile öffnen.

Der warme Boden ist ein Trägheitssystem, daher erfolgt die Reaktion auf die Anpassung der Arbeit der Kreisläufe nicht sofort. Sie müssen einige Zeit warten (von zwei bis drei Stunden bis zu einem Tag, je nach Komplexität des Systems) und dann die Funktionsweise und das Ergebnis jeder Schleife bewerten. Dieser Zeitbereich wird für Konturen unterschiedlicher Länge, Einbauart, dicker oder dünner Estrich und Rohrdurchmesser benötigt.

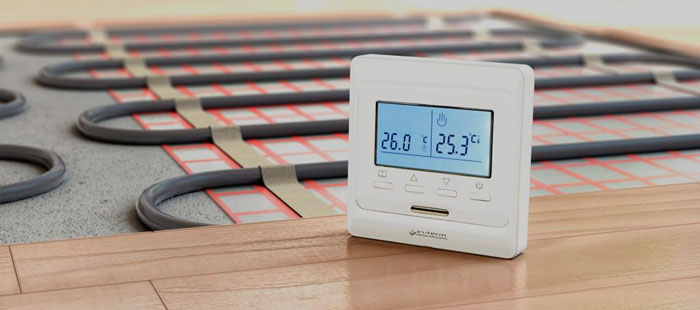

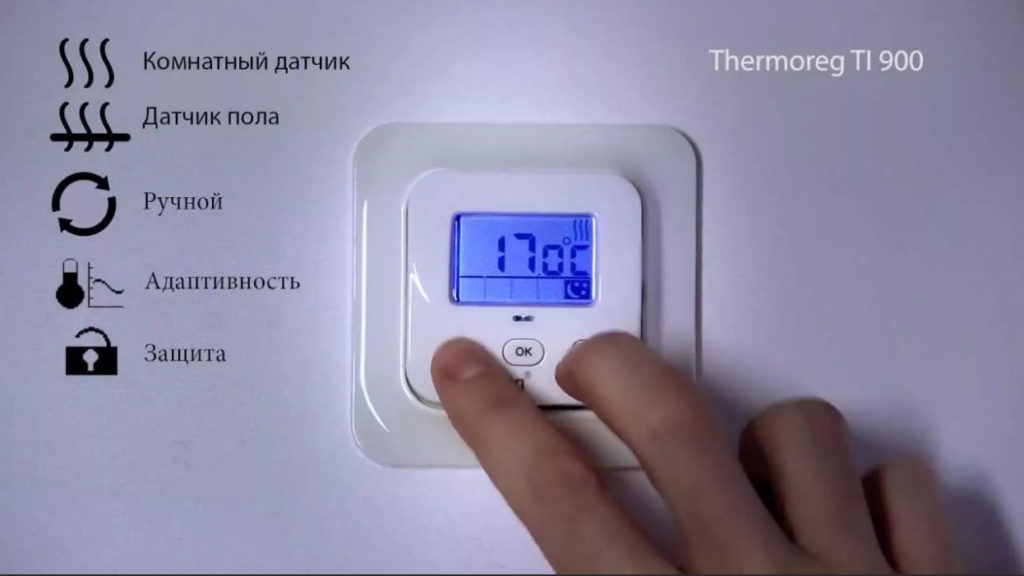

Brauche ich einen Thermostat für einen wasserbeheizten Fußboden

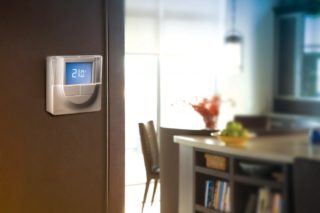

Ein Thermostat für eine Wasser-Fußbodenheizung ist ein Gerät, mit dem Sie die Heizungsanlage steuern, die Erwärmung des Wärmeträgers regulieren und die optimale Temperatur im Raum einstellen können. Die Aufgabe des Blocks umfasst folgendes:

1. Rechtzeitiges Ein- und Ausschalten des Systems.
2. Halten Sie die gewünschte Raumtemperatur ein.
3. Automatisches Aufheizen des Raumes zum gewünschten Zeitpunkt durchführen.
4. Um Energie zu sparen.

Es wurde festgestellt, dass der Raumtemperaturregler für wasserbeheizte Fußböden nach der Installation bis zu 30 % der Kosten für die Erwärmung des Kühlmittels einsparen kann. Natürlich gibt es volkstümliche Möglichkeiten, die Temperatur der Flüssigkeit im Heizsystem zu steuern, aber in der Regel sind sie ineffektiv, unbequem und führen oft zu Betriebsstörungen..

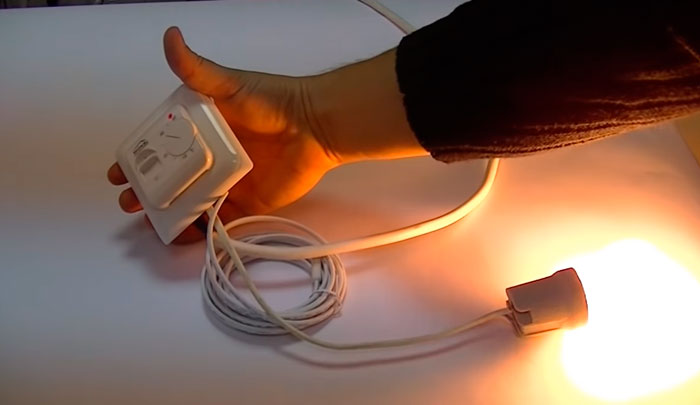

Eine dieser Methoden ist die mechanische Temperaturregelung mit einem Wasserhahn. Die Steuerung erfolgt aufgrund einer Abnahme der Zirkulationsrate des Kühlmittels und dementsprechend einer Abnahme der Wärmeübertragung. Der Nachteil der Einstellung mit mechanischen Durchflussmessern ist die Notwendigkeit einer ständigen Überwachung des Vermieters und die geringe Effizienz der Lösung.

Laut Kundenrezensionen führt ein mechanischer Temperaturregler für einen wasserbeheizten Fußboden oft zu Lufteinschlüssen im System. Eine starke Änderung des Drucks und der Temperatur beim Erhitzen des Kühlmittels führt zur Belüftung und zum Leistungsverlust des Wasserkreislaufs.

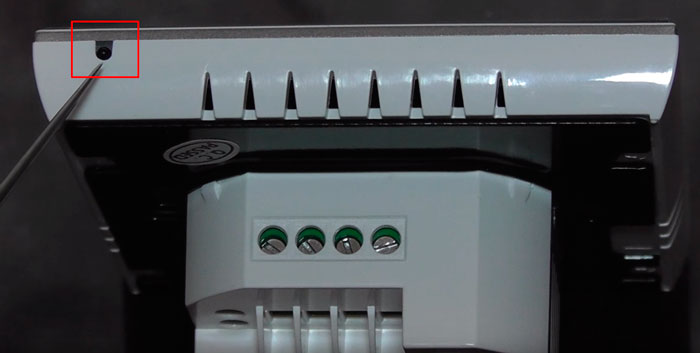

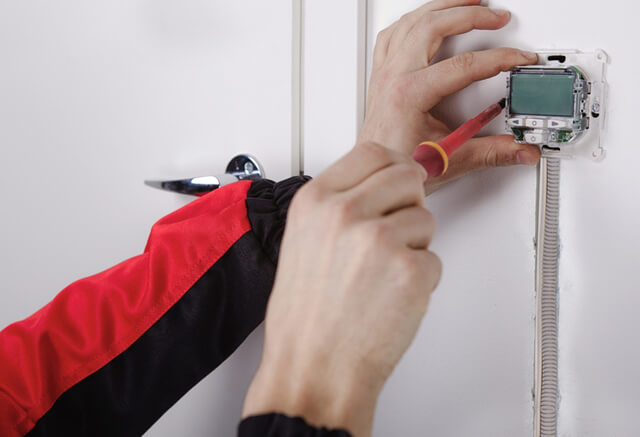

Laut Bedienungsanleitung ist eine manuelle Einstellung für die Fußbodenheizung zulässig. Die Praxis zeigt, dass vor allem mechanische Regler von denen verbaut werden, die Bauteile sparen wollen. Die relativ geringen Anschaffungskosten für ein elektronisches Temperiergerät machen sich bezahlt, indem die Kosten für die Erwärmung des Kühlmittels gesenkt werden.

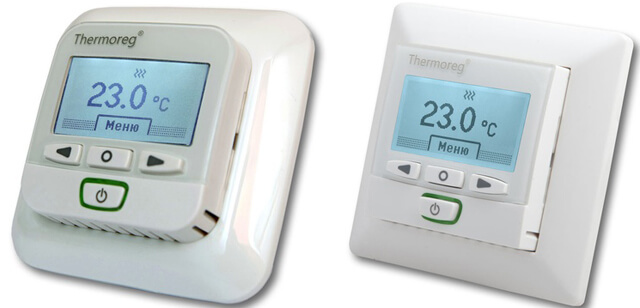

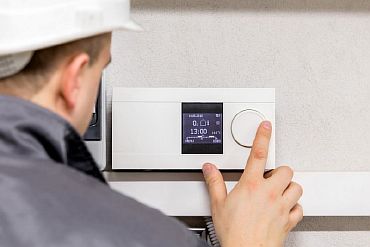

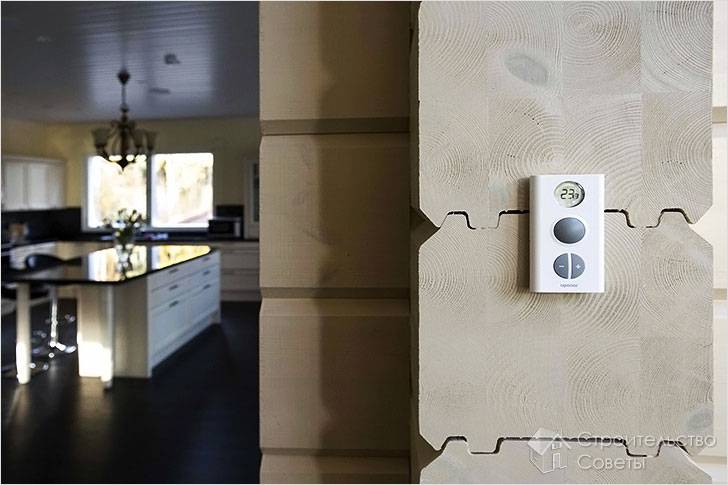

Was ist ein Thermostat?

Fußbodenheizung bedeutet die Installation von Heizelementen unter dem Bodenbelag, gefolgt vom Anschluss an das Stromnetz. Dies geschieht nicht direkt, sondern über ein Steuergerät – einen Thermostat.

Selbstverständlich ist dieses Heizsystem mit einem Temperatursensor ausgestattet. Der Einbau dieses Gerätes erfolgt über einen flexiblen Kunststoffschlauch, der direkt in den Estrich eingebaut wird..

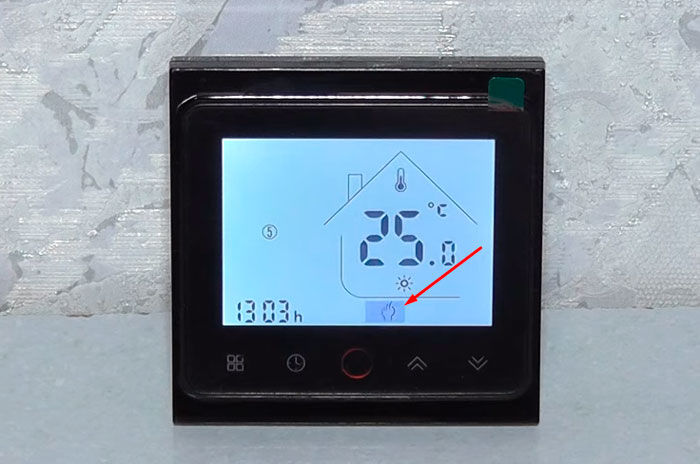

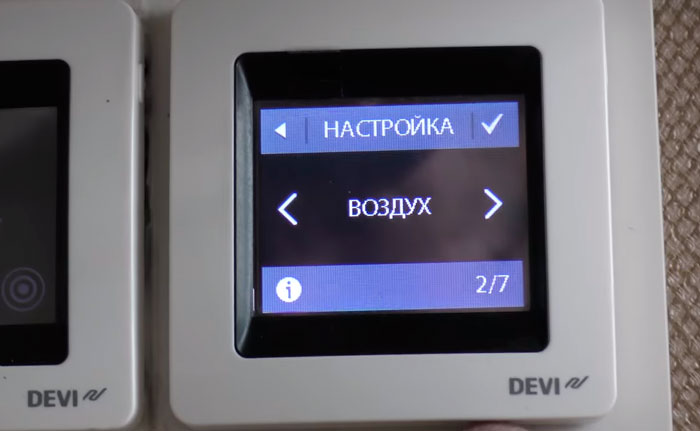

Die neuesten Thermostatmodelle sind mit einem Programmiersystem ausgestattet, was eine gute Nachricht ist. Das ist sehr praktisch, denn so kann der Besitzer selbst bestimmen, wann er die Heizung auf Sparmodus schalten und wann sie für maximalen Komfort voll ausgelastet ist, zum Beispiel nach einem langen Tag, an dem die ganze Familie nach Hause zurückgekehrt ist..

Der Preis für programmierbare Regler ist etwas höher als bei herkömmlichen Modellen. Dank des Einsparpotenzials gleicht sich die Preisdifferenz jedoch nach 1-3 Saisons aus. Lesen Sie auch: "Welchen Temperatursensor für Fußbodenheizungen wählen und wie man ihn richtig installiert".

Folgende Arten von Thermostaten lassen sich unterscheiden:

• Geräte mit Sparmodus. Es ermöglicht, die Temperatur im Raum für eine Zeit, in der sich keine Mieter befinden, um eine bestimmte Anzahl von Grad zu senken, wodurch der Stromverbrauch leicht reduziert wird.
• Thermostate, ergänzt durch einen programmierbaren Timer. Die Temperaturregelung erfolgt über ein eingestelltes Zeitprogramm. Die Zeitschaltuhr sendet Befehle an den Temperaturregler und regelt so die Heizleistung zu einem bestimmten Zeitpunkt.

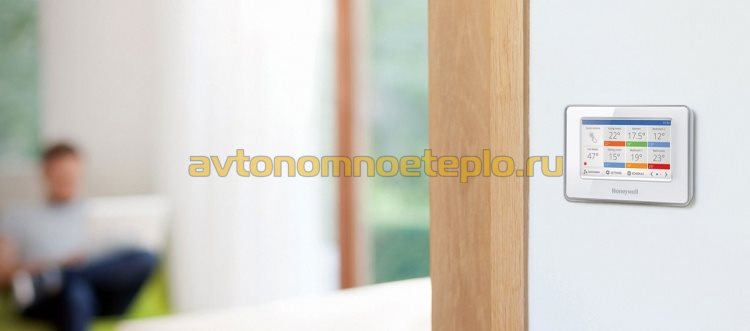

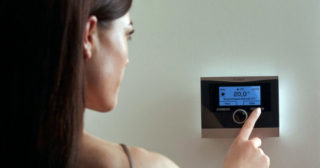

• Intelligente programmierbare Temperaturregler. Auf dem Bildschirm einer solchen Anzeige können Sie den Wechsel der voreingestellten Modi einstellen. Das Gerät selbst bestimmt anhand bestimmter Faktoren, wann und welches Programm ausgeführt werden soll.
• Temperaturregler mit Grenzwertfühler. Es ermöglicht die Einstellung extrem niedriger und hoher Werte der Fußbodenheizung bei einer bestimmten Lufttemperatur. So können Sie vor einer möglichen Überhitzung gewarnt werden und gleichzeitig die Unversehrtheit des vorhandenen Bodenbelags erhalten..

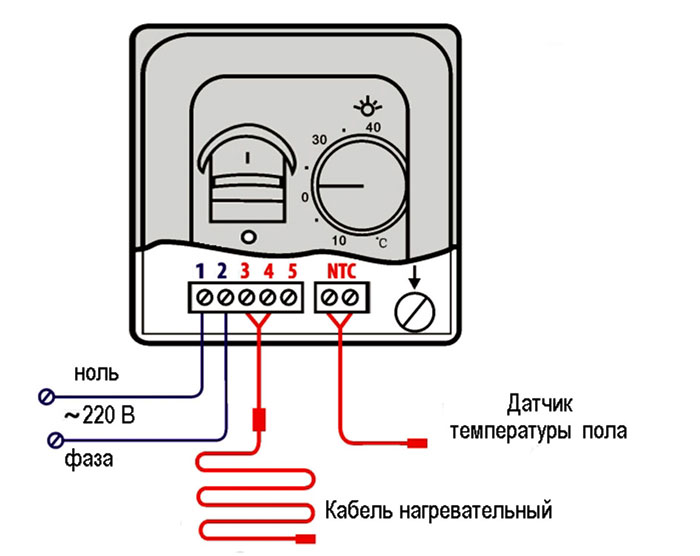

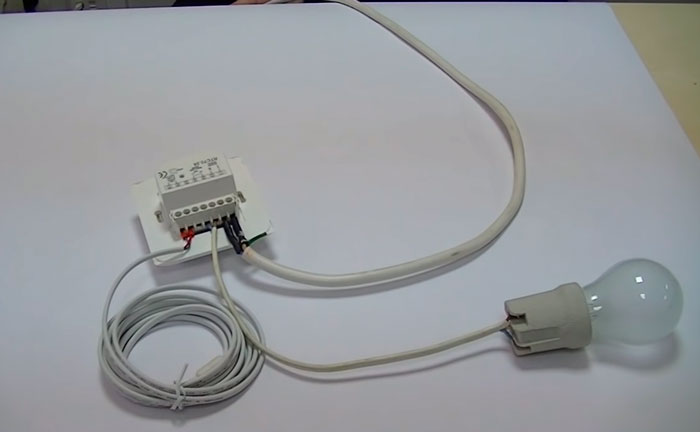

Das Funktionsprinzip des Temperaturreglers

Die Hauptfunktion des Reglers besteht darin, die Wasser-Fußbodenheizung zu steuern. Je nach Komplexität des Gerätes ist sowohl eine Voll- als auch eine Teilautomatisierung des Raumheizprozesses möglich..

Alle Thermostate lassen sich nach ihrem Funktionsprinzip in zwei Hauptkategorien einteilen:

1. Die einfachsten manuellen Bedienelemente sind in der Tat ein gewöhnlicher Kran. Das Absperrventil regelt den Druck in der Heizungsanlage. Der manuelle Modus hat viele Nachteile, wird aber oft hauptsächlich für kleine Räume verwendet..
2. Thermostatregler – Das Funktionsprinzip ist in vielerlei Hinsicht ähnlich wie bei der manuellen Steuerung, nur das Signal zur Kühlmittelzufuhr wird von einem speziellen Sensor ausgeführt. Bei Erreichen einer bestimmten Temperatur wird ein Signal zum Einschalten der Umwälzpumpe gesendet. Alle Aktionen erfolgen nach einem voreingestellten Programm.

   Programmierbare Thermostat-Regler sind in der Lage, gleichzeitig mehrere Kreisläufe gleichzeitig zu steuern und die Heiztemperatur je nach Tageszeit und Wetterbedingungen zu ändern. Mit dem automatischen Druckregler können Sie den komfortabelsten Modus für eine Person einstellen.

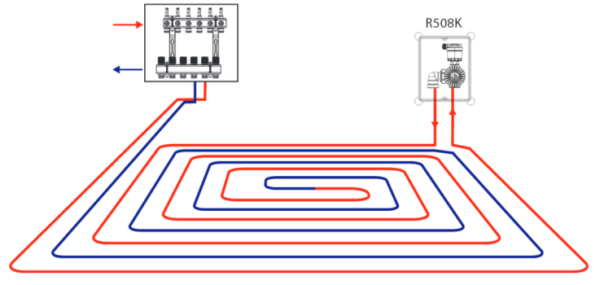

Es gibt eine weitere wirtschaftliche Einstellmöglichkeit. Am Rücklaufverteiler ist ein Temperaturrelais angebracht. Das Gerät wird so mit Strom versorgt, dass das Ein- und Ausschalten der Umwälzpumpe über einen Thermostat gesteuert wird. Die gewünschte Heiztemperatur ist eingestellt. Das Gerät eines selbstgebauten Reglers ist recht einfach, aber nicht zum gleichzeitigen Heizen mehrerer Zonen geeignet.

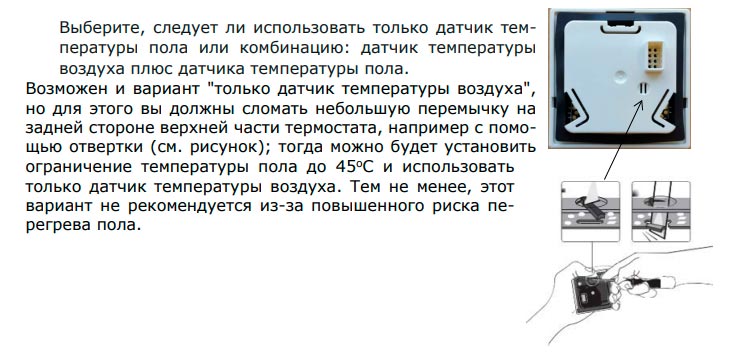

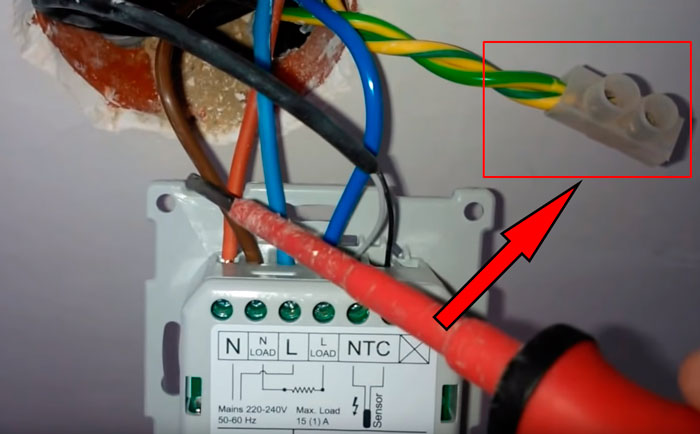

Kurz zum Thermosensor

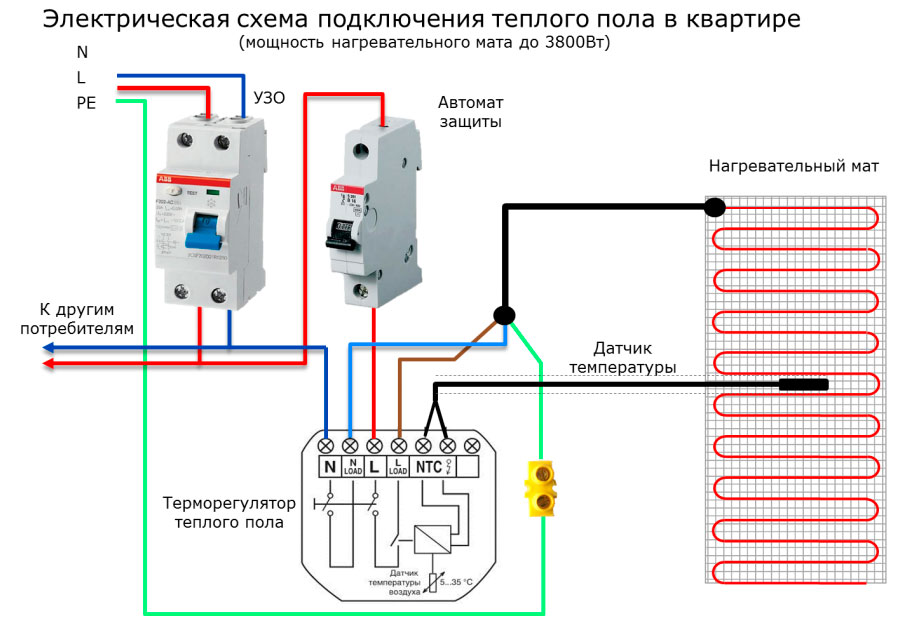

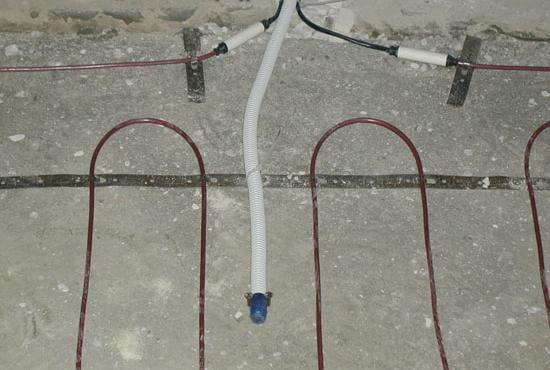

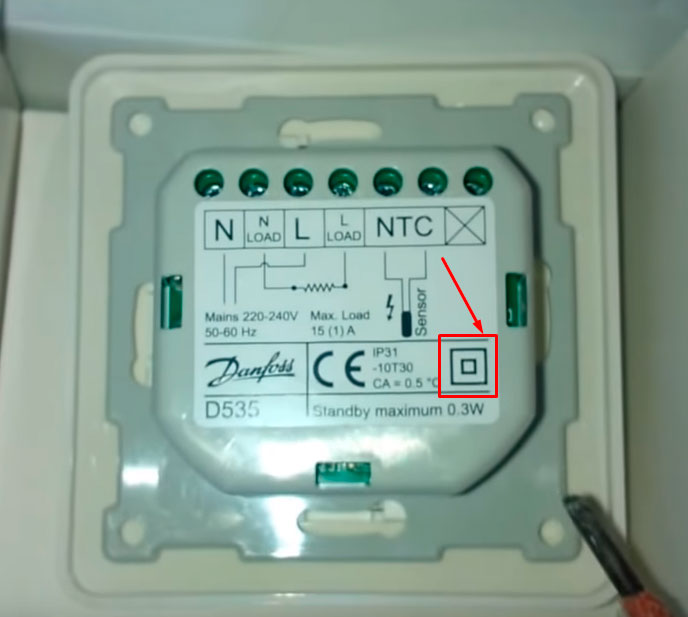

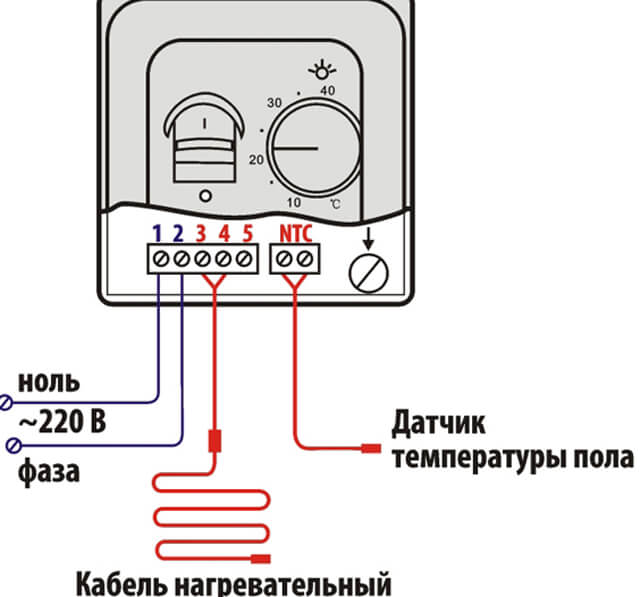

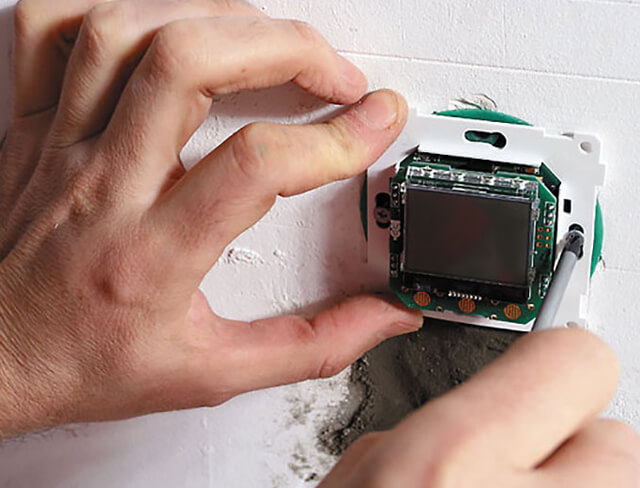

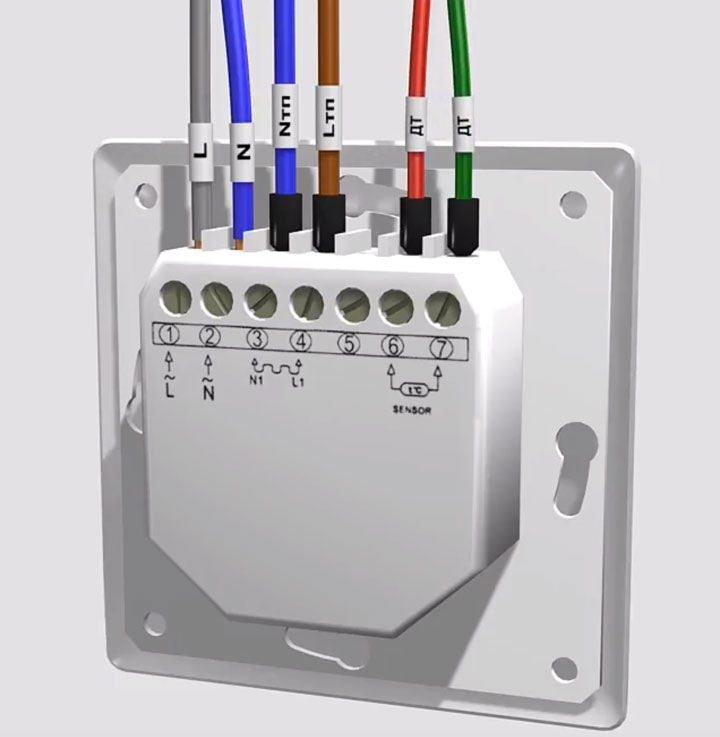

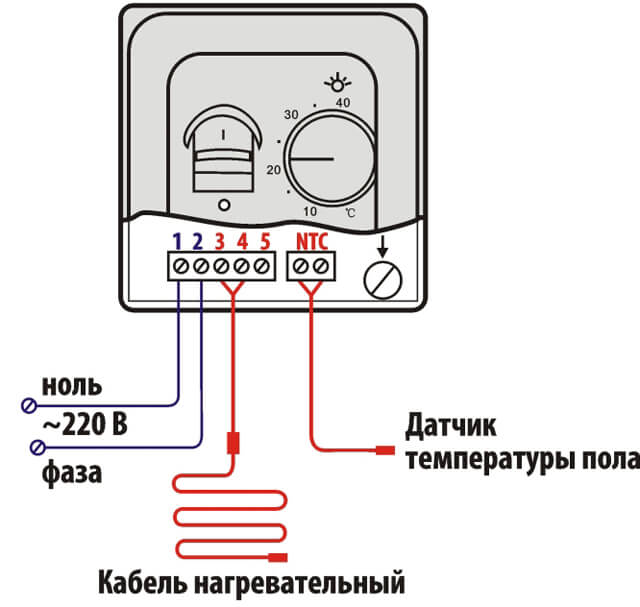

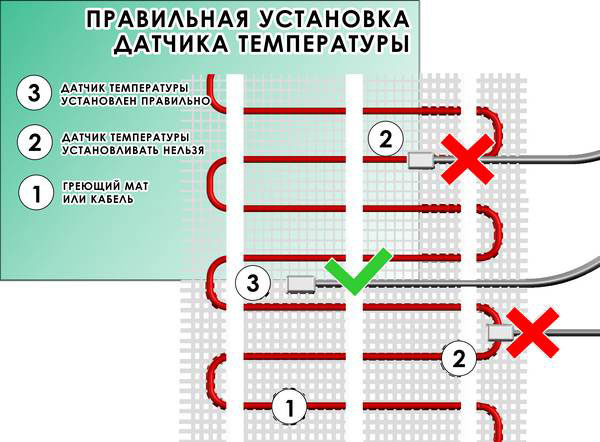

Das Kit enthält einen Thermostat und einen Temperatursensor. Der Temperatursensor wird mit einem Kunststoffwellrohr montiert. Der Wellensensor wird im Estrich verlegt.

Die neuen Sensoren verfügen über eine Programmierfunktion. Dank dieser Funktion kann der Besitzer den Temperaturregler so einstellen, dass der warme Boden während seiner Abwesenheit im Sparmodus arbeitet. Gleichzeitig schaltet das Gerät für eine bestimmte Zeit vor der Ankunft der Eigentümer in den Normalmodus und heizt so den Raum auf die erforderliche Temperatur. Trotz der Tatsache, dass die Kosten für ein programmierbares Thermostat höher sind als das übliche, ist es besser, nicht zu sparen, da es sich in 2 Jahreszeiten auszahlt.

Ist es obligatorisch, sie zu verwenden?

Mit Hilfe des Thermostats können Sie die angenehmste Temperatur wählen

Wenn die Hauptaufgabe des Käufers darin besteht, bei der Anordnung und dem Betrieb des warmen Fußbodens zu sparen, ist die Anschaffung und Installation eines Thermostats überhaupt nicht erforderlich. Bei dieser Entscheidung werden dem Benutzer jedoch die folgenden Funktionen vorenthalten:

• stellen Sie die erforderliche Temperatur ein, die für die Füße von Erwachsenen und insbesondere von Kindern als am angenehmsten gilt;
• ändern (korrigieren) Sie das Bild der Verteilung der thermischen Zonen, abhängig von der aktuellen Situation;
• verschwenden Sie keine unnötige Energie, um Bereiche des Bodenbelags zu beheizen, die diese nicht benötigen.

Die Verwendung eines richtig konfigurierten Thermostats vermeidet eine weitere unangenehme Situation, wenn der Boden überhitzt ist. Dies geschieht normalerweise, wenn die Temperatur 25-27 Grad überschreitet. Außerdem wirkt sich eine starke Erwärmung negativ auf den oberen (End-)Bodenbelag aus, da selbst die hitzebeständigsten Sorten eine akzeptable Temperaturgrenze haben.

Beim Überschreiten der maximalen Temperaturwerte beginnen im Material irreversible Prozesse, die zu Längenausdehnung und Verformung führen. Gleichzeitig werden Austrocknung, Verzug und Divergenz der Nähte beobachtet, gefolgt von Bruch der Werkzeugverbindungen..

Ein gut abgestimmter Thermostat ermöglicht erhebliche Energieeinsparungen

Bei der Energieeinsparung sind folgende wichtige Punkte zu beachten:

• bei richtiger Installation, genauer Einstellung und kompetentem Betrieb von warmen Böden verbrauchen die darin eingebauten Elemente ungleichmäßig Energie;
• das Maximum tritt zum Zeitpunkt des Starts des Systems und des anfänglichen Aufheizens der Beschichtung auf die angegebene Temperatur auf;
• im weiteren Betrieb folgen nur noch kurzzeitige Einschaltungen, um die erforderliche Flächenerwärmung aufrechtzuerhalten.

Auch ohne den Einsatz eines „intelligenten“ Reglers ist der Gesamtverbrauch sehr gering. Durch die Installation eines gut abgestimmten Thermostats werden Einsparungen in Rekordhöhe erreicht, da sich der Boden in diesem Fall nur dann aufheizt, wenn er wirklich benötigt wird.

Welcher Thermostat ist besser für wasserbeheizte Böden

Für eine Fußbodenheizung müssen Sie einen Thermostat installieren, der gleichzeitig mehrere wichtige Funktionen vereint:

• Reibungslose elektronische Temperaturregelung – nur in diesem Fall ist das Auftreten von Lufteinschlüssen völlig ausgeschlossen.
• Möglichkeit der gleichzeitigen Temperaturregelung in mehreren Räumen. Das System der automatischen Zonenregelung der Temperatur des wasserbeheizten Fußbodens ist in Fällen erforderlich, in denen mehrere Räume beheizt werden oder mehrere Wasserkreise gleichzeitig in einem Raum verwendet werden.
• Montageart – das Gerät ist in externe und eingebaute Regler unterteilt. Um letzteres zu montieren, müssen Sie Löcher in die Wand bohren. Fernbedienungen können überall im Raum in einer speziellen Box installiert werden.
• Regelungsart – Geräte zur zuverlässigen automatischen Regelung der Temperatur eines Warmwasserbodens verfügen in der Regel über zwei Sensoren, die gleichzeitig die Erwärmung der Bodenoberfläche selbst und die Lufttemperatur im Raum erfassen.

  Das Steuergerät führt die Steuerung unter Berücksichtigung von zwei Indikatoren gleichzeitig durch. Raum-Schwachstrom-Thermostate sind entweder mit einem eingebauten (zur Regelung der Lufttemperatur) oder einem externen Fühler (je nach Temperatur des Kühlmittels) ausgestattet..

• Funktionalität – Regler können programmierbar, mechanisch und nicht programmierbar sein. Bei der Auswahl der erforderlichen Geräte sollten Sie die Notwendigkeit eines autonomen Betriebs des Systems berücksichtigen..

  Komfortliebhaber sollten sich für einen programmierbaren Thermostat entscheiden. Die Steuereinheit verfügt über verschiedene Modi, mit denen Sie die Fußbodenheizung zu bestimmten Zeiten, abhängig von den Wetterbedingungen usw., einschalten können..

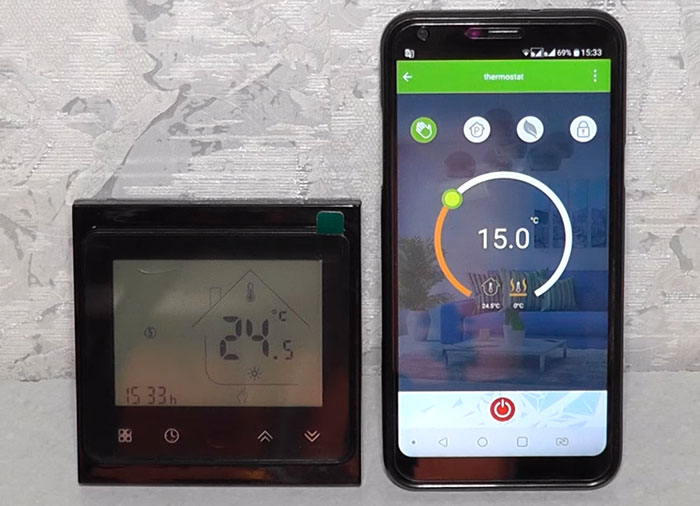

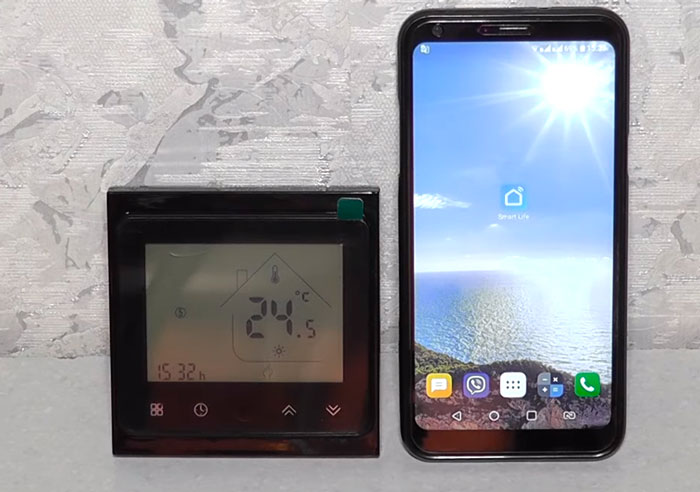

  Einige Programmierer können per Fernbedienung und GSM-Benachrichtigungssystem gesteuert werden. Der Nachteil der programmierbaren Lösung sind die hohen Gerätekosten und die Tatsache, dass die Installation des Thermostats auf einem wasserbeheizten Boden mit eigenen Händen kaum möglich ist..

• Funktionsprinzip – Es gibt eine Zwei-Wege- und eine Drei-Wege-Einstellungsmethode. Im letzteren Fall wird so viel Wärmeenergie wie möglich eingespart, da das erwärmte Kühlmittel aus dem Kessel nur dann zugeführt wird, wenn sich die Flüssigkeit im Wasserkreislauf abkühlt. Bei der Zwei-Wege-Methode wird heißes Wasser mit umgekehrtem Mischen oder kontinuierlich zugegeben.

Der thermomechanische Regler wird am besten für kleine Räume installiert: Badezimmer oder Küchen, mit 1-2 Heizkreisen.

Mechanische Modelle

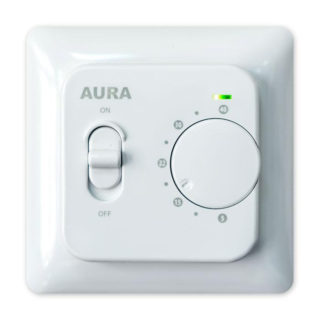

Mechanischer Thermostat AURA LTS 230

Mechanische Thermostate auf dem Markt sind kostengünstige Geräte mit einfacher Konstruktion und Wartung. Die Auswahl an Steuerungsmethoden bei diesen Geräten ist nicht groß. Auf ihrer Frontplatte befinden sich in der Regel nur zwei Elemente – der Power-Button und der Temperaturregler in Form eines Rades mit daneben angebrachter Skala. Darüber hinaus bietet es die einfachste Anzeige des Ein-Zustands, die bei einer herkömmlichen LED gemacht wird..

Zu den Vorteilen solcher Regler gehören die Einfachheit des Designs und der erschwingliche Preis. Die Genauigkeit der Einstellung des Temperaturregimes ist jedoch sehr gering, wodurch nicht immer das gewünschte Ergebnis erzielt werden kann. Ein weiterer wesentlicher Nachteil dieser Geräte ist die fehlende Möglichkeit zur Programmierung von Betriebsarten..

Eine spürbare Energieeinsparung aus dem Stromnetz ist mit einem solchen Thermostat nicht zu erreichen. Trotzdem werden einzelne Benutzer von der Einfachheit ihres Geräts und einem erschwinglichen Preis angezogen..

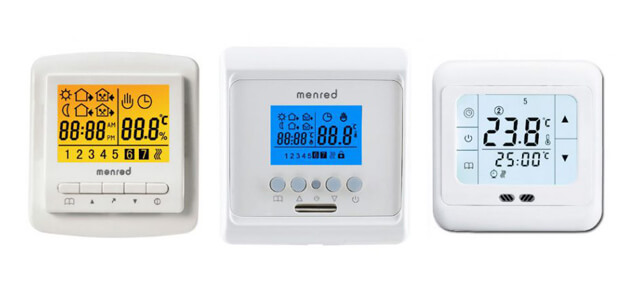

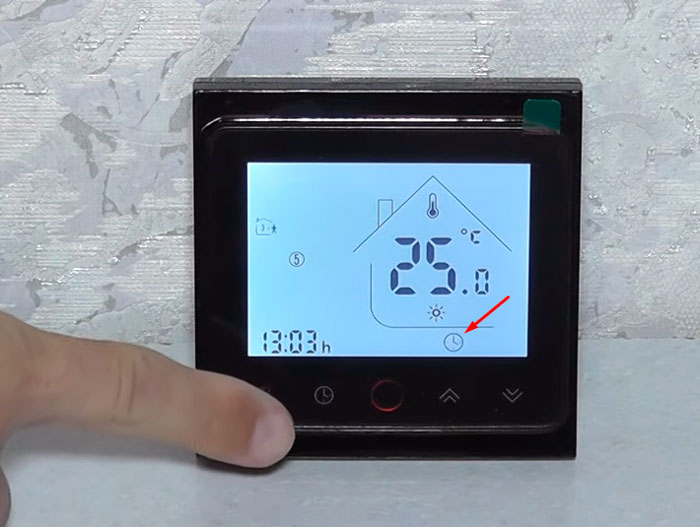

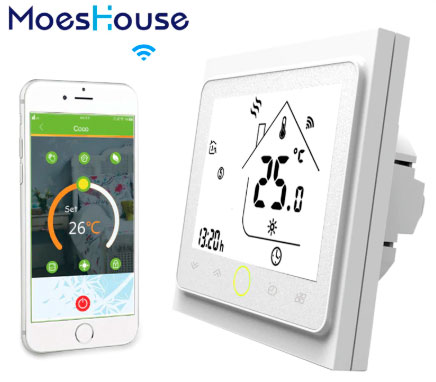

Programmierbare Geräte

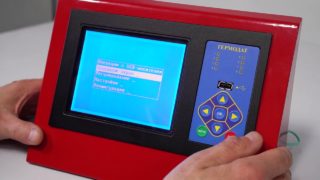

Mehrkanal-PID-Thermostat mit USB Termodat-19E5

Zu dieser Gruppe gehören Geräte, die normalerweise mit dem Wort “smart” bezeichnet werden, da sie sich durch eine Vielzahl von Optionen auszeichnen. In der Regel bieten solche Geräte einen separaten eingebauten Temperatursensor und die Möglichkeit, die Zustandssteuerungsmodi in zwei Umgebungen (“by floor” und “by air”) umzuschalten. Ihr Hauptvorteil ist jedoch die Möglichkeit, das Gerät nach Belieben zu programmieren und die gewünschte Temperatur innerhalb eines bestimmten Zeitraums einzustellen. Normalerweise werden sie für die ausgewählten Stunden des aktuellen Tages oder für die Wochentage (unter Berücksichtigung von Wochentagen und Wochenenden) eingestellt. Bei besonders “fortgeschrittenen” Modellen solcher Regler ist es möglich, über das Wifi-Netzwerk mit gleichzeitiger Verbindung zum Internet zu programmieren..

Fernbedienung (mit Fernbedienung)

Diese Art von Regler wird durch Modelle von “Eberle”, “Gira” und “Livolo” repräsentiert, die aus zwei miteinander verbundenen Modulen bestehen – stationär und tragbar (Fernbedienungspanel). Die erste wird mit elektrischen Leitungen von Sensoren und Relais der Fußbodenheizung versorgt, die die Wahl des Ortes für ihre Platzierung im Raum bestimmen. Die Betriebsarten des Heizsystems können von jeder Zone aus gesteuert werden, die durch die Reichweite des Funkkanals begrenzt ist.

Eine Reihe von Herstellern (zB “Livolo”) veröffentlichen für ihre Produkte spezielle Anwendungen, durch deren Installation es möglich ist, das Einschalten der Geräte von einem Mobiltelefon aus zu steuern. Bei einigen Reglermodellen enthält das Konsolen-Kit entfernte Wärmesensoren, die die Lufttemperatur an ihrem Standort messen.

So schließen Sie Wasserböden an einen Thermostat an

Ein detailliertes Diagramm zum Anschluss des Thermostats an einen wasserbeheizten Fußboden ist unbedingt im vom Hersteller bereitgestellten Kit enthalten. Die Installationsarbeiten werden wie folgt durchgeführt:

• Eine Box für einen Thermostat ist installiert.
• Thermostat ist montiert.
• Ein Temperatursensor ist installiert, er wird zwischen den Bögen des Wasserkreislaufs platziert.

Um den Regler richtig zu positionieren, heben Sie ihn ca. 120 cm vom Boden an. Das Anschlussschema des Thermostats setzt zwingend die Installation eines Servoreglers voraus, der die Wasserversorgung regelt.

Bereits vor Beginn der Arbeiten zur Verlegung von wasserbeheizten Fußböden muss eine vollständige Liste der erforderlichen Ausrüstungen einschließlich Thermostat, Sensoren und Servoantrieb erstellt werden.

So regulieren Sie einen wasserwärmegedämmten Boden richtig

Unabhängig davon, was genau geplant ist, um die Erwärmung des Kühlmittels zu regulieren, sollten Sie sich an die Grundregeln erinnern, die den Betrieb von warmen Böden einschränken.

• Die meisten Bodenbeläge haben Einschränkungen in Bezug auf die Erwärmungstemperatur der Materialoberfläche. Für Laminat- und Parkettbretter liegt die Grenze also bei 28-29°C.
• Die in SNiP angegebenen Normen begrenzen die Erwärmung im Bereich von 25 bis 35 ° C. Wie die Praxis zeigt, sind bei 29 ° C die angenehmsten Bedingungen für die menschliche Gesundheit und das Leben gegeben..

Es ist nicht möglich, die Temperatur mit einem manuellen mechanischen Thermostat genau einzustellen. Die Wahl der elektronischen Programmiergeräte ist optimal, insbesondere wenn die Heizung mehrerer Heizzonen geregelt werden soll.

So regulieren Sie Warmwasserböden

Mit einem wasserwärmegedämmten Boden schaffen Sie ein wunderbares Raumklima. Dies wird durch eine gleichmäßige Verteilung der Wärmeenergie erreicht. Für den langfristigen effektiven Betrieb der Fußbodenheizung müssen Sie jedoch herausfinden, wie Sie Warmwasserböden regulieren. In diesem Artikel werden verschiedene Anpassungsmethoden behandelt..

So betreiben Sie eine Fußbodenheizung richtig

Um die Fußbodenheizung in Betrieb zu nehmen, müssen Sie warten, bis der Estrich vollständig trocken ist. Dies kann bis zu drei Wochen dauern. Wenn die Zeit knapp wird, können Sie den Trocknungsprozess beschleunigen, indem Sie täglich 1 Grad Hitze hinzufügen. Dies ist erst nach 14 Tagen möglich..

Feuchtigkeit sollte gleichmäßig aus dem Beton herauskommen. Andernfalls beginnt der Estrich zu reißen, was die Integrität des Heizkuchens verletzt..

Alle Heizkreisventile am Verteiler müssen unmittelbar vor dem Start vollständig geöffnet sein. Auch das Dreiwegeventil öffnet maximal. Zum Schluss die Umwälzpumpe einschalten. Nach dieser Phase können Sie mit der Einstellung der Temperatur des Kühlmittels beginnen..

Sicherheitstechnik

Alle Arbeiten an der Installation elektrischer Geräte müssen unter Beachtung der grundlegenden Sicherheitsregeln durchgeführt werden. Die Nichtbeachtung kann katastrophale Folgen haben..

Zu den Grundregeln gehören folgende:

• Vor Arbeiten sicherstellen, dass der gesamte Raum oder ein separater Raum, in dem der Sensor installiert ist, spannungsfrei ist;
• Starten Sie kein zerlegtes Gerät;
• der Betrieb des Reglers impliziert ein Temperaturregime von -5 bis 40 ° C;
• Reinigen Sie den Thermostat rechtzeitig von Staub;
• Die Reinigung des Geräts muss mit Mitteln durchgeführt werden, die kein Lösungsmittel oder Benzol enthalten;
• Führen Sie Reparaturen durch, wenn Sie sich Ihrer Fähigkeiten zu 100% sicher sind, während Sie herausfinden müssen, wie Sie den Thermostat für einen warmen Boden entfernen können.
• Stellen Sie sicher, dass die Leistung des Systems die vom Hersteller des Thermostats angegebenen zulässigen Grenzen nicht überschreitet.

Installationsreihenfolge des Reglers

Der Prozess kann grob in eine Reihe von aufeinander folgenden Schritten unterteilt werden. Wenn Sie ihnen folgen, wird alle Arbeit ohne Nuancen verlaufen..

Es gibt 5 solcher Phasen:

1. Machen Sie ein Loch an der Stelle, an der das Gerät befestigt ist – am besten eignet sich eine Loch- oder Schlagbohrmaschine. Die Abmessungen dieses Gerätes sollten es ermöglichen, die Box zu installieren. Erstellen Sie außerdem Kanäle für das Kabelmanagement und die Sensorinstallation. Installieren Sie die Installationsbox in das fertige Loch.
2. Nun können die Drähte verlegt werden. Die Stromkabel des Heizsystems sollten zur Box geführt werden und auch die Kabel des Temperatursensors anschließen.
3. Installieren Sie den Thermostat. Es ist ziemlich einfach, Sie müssen nur das Gerät in der Box reparieren..
4. Jetzt müssen Sie die Hauptteile des Systems anschließen. Diese Phase erfordert eine besondere Herangehensweise und die Einhaltung der vom Hersteller beigefügten Anweisungen, da die Reihenfolge bei jedem spezifischen Modell geringfügig abweichen kann..
5. Ersetzen Sie die Frontplatte mit den mitgelieferten Befestigungsschrauben. Mit Hilfe einer Gebäudeebene müssen Sie überprüfen, ob der Regler genau auf die Ebene eingestellt wurde. Dann können Sie den Deckel schließen und das Gerät einschalten. Wenn Sie alles richtig gemacht haben, schaltet sich der Thermostatbildschirm ein und die Fußbodenheizungsanzeige leuchtet auf. Danach können Sie mit der Einrichtung des Reglers beginnen..

Nach fachkundiger Beratung ist es möglich, die Fußbodenheizung erst 3-4 Wochen nach dem Einbringen des Estrichs und dem Verlegen des Bodenbelags, nämlich der Fliesen, in den Dauerbetrieb zu nehmen. Wenn Sie die Heizung vorzeitig einschalten, kann sich der Estrich ausbreiten und der Bodenbelag wird unbrauchbar..

Der Besitzer muss nur den Widerstand zwischen den Heizelementen mit einem Spezialwerkzeug messen und mit den vom Hersteller empfohlenen Indikatoren vergleichen. Wenn alles zufriedenstellend ist, müssen Sie nur noch auf die endgültige Aushärtung des Estrichs warten. Erst dann kann die fertige Heizungsanlage, ausgestattet mit einem Thermostat und einem Temperaturfühler, dauerhaft in Betrieb genommen werden..

Die Hauptschritte der Installation des Thermostats

• Vorbereitung der Website für die Regulierungsbehörde. Es sollte sich in einer Höhe von 1,2 – 1,5 m über dem Boden befinden.
• Installation eines Elektrokastens und Versorgung mit 220-V-Stromkabeln.

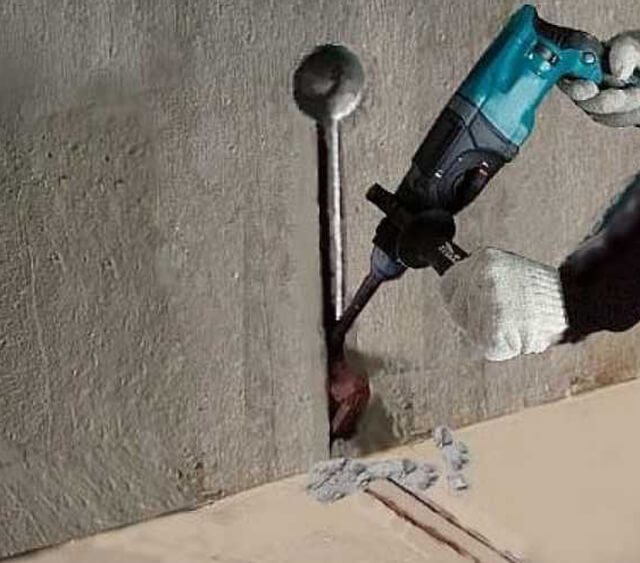

• Aufschlitzen der Wand unter dem Wellrohr, in der sich der Temperatursensor befindet. Der Schlauch verläuft vom Thermostat bis zum Boden.
• Fußbodenheizung installieren (siehe Anleitung im entsprechenden Abschnitt).
• Platzierung eines Temperatursensors im Boden, der die Temperatur der Bodenoberfläche erfasst. Der Sensor ist in einem Wellrohr eingebaut, was ihn vor dem Betonestrich schützt und im Fehlerfall die Demontage erleichtert. Kalte Einführungsadern an den Enden des Kabels werden in die Nut eingeführt.
• Estrich befüllen.

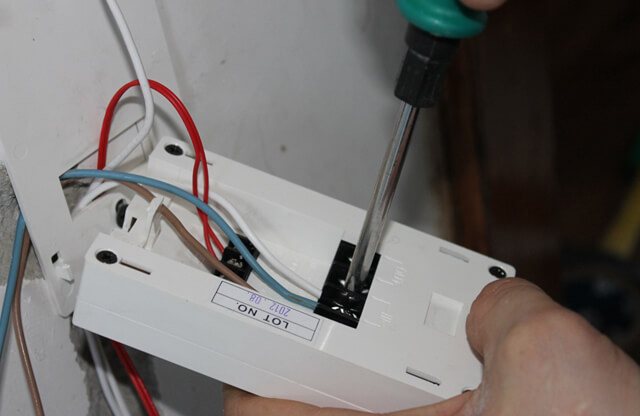

• Der eigentliche Anschluss des Thermostats.

  Die Montageenden des Kabels, des Temperatursensors und der Stromkabel werden gemäß den Anweisungen für das Gerät an die Klemmen des Thermostats angeschlossen.

• Einbau des Reglers in eine Backbox.
• Abdichten der Rillen in der Wand.

Fehler bei der Temperaturbestimmung

Bitte beachten Sie, dass die Temperatur direkt am Fernfühler immer höher ist als die Temperatur im Raum, die der Regler auf seinem Display anzeigt..

Dies liegt an der Tiefe des Sensors im Estrich..

Normalerweise beträgt dieses Delta zwischen t auf der Bodenoberfläche und t innerhalb des Estrichs nicht mehr als 5-7 Grad.

Beide Parameter sind auf den Displays von elektronischen Geräten zu sehen, aber bei mechanischen Geräten mit einem Rad werden oft nicht einmal Grad um den Umfang herum vorgeschrieben, sondern nur die Zahlen 1-2-3 angezeigt usw..

Bei fünf Ziffern entspricht eine Teilung ca. 8 Grad.

Grade werden nicht für einen bestimmten Zweck angegeben, um den Benutzer nicht zu verwirren. Setzen Sie es auf das Thermostatgehäuse + 25 ° C, und das Raumthermometer in der Wohnung zeigt nur + 20 ° C an.

Die Mehrheit wird sofort eine Frage haben, warum arbeitet die Regulierungsbehörde mit einem solchen Fehler? Ist es kaputt?

Nein, er ist in Ordnung. In diesem Fall erwärmt sich bis zu + 25 °C der Sensor im Boden und nicht die Luft im Raum. Aus diesem Grund geben Hersteller in der Mechanik einfach Zahlen an, damit Sie sich nur auf Ihre Gefühle konzentrieren und den bequemsten Modus für sich auswählen können..

Wenn auf Ihrem mechanischen Thermostat genau Grad angegeben sind, bedeutet dies, dass er hauptsächlich funktioniert und über einen eigenen, im Körper eingebauten Lufttemperatursensor geführt wird..

Diejenige, die sich von außen daran anschließt und sich im Estrich versteckt, hat nur die Aufgabe, das Kabel vor Überhitzung zu schützen.

Versorgen Sie die Klemmen L und N mit 220 V über einen RCD mit einem Ableitstrom von nicht mehr als 30 mA.

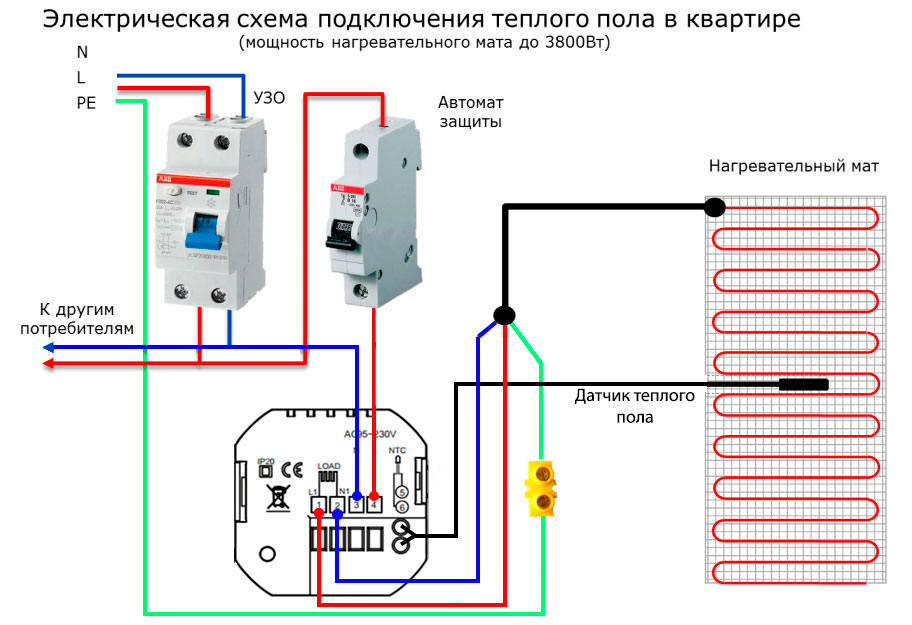

Der Anschlussplan eines warmen Fußbodens direkt über einen Thermostat verschiedener Hersteller ist vom gleichen Typ und sieht so aus.

Anschlussplan Hochleistungs-Fußbodenheizung

Achten Sie beim Anschließen darauf, die Leistung zu überprüfen, die der Thermostat durch sich selbst leiten kann. Normalerweise ist es für eine Last von nicht mehr als 16A (3,7kW bei 230V) ausgelegt..

Dies ist genau der Maximalwert. Es wird empfohlen, das Gerät unter Dauerlast von nicht mehr als 70% dieser Leistung zu verwenden.

In diesem Fall wird das Gerät lange und ordnungsgemäß funktionieren. Das Relais, das den Kontakt kommutiert, bricht bei Überhitzung schnell zusammen. Und damit muss das gesamte Gerät geändert werden..

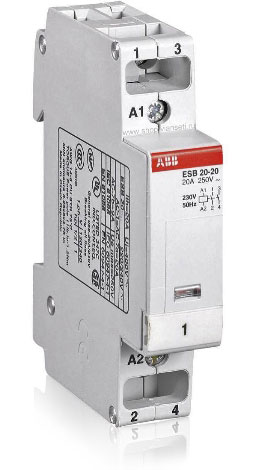

Für Lasten über 3,7 kW ist ein modulares Schütz erforderlich.

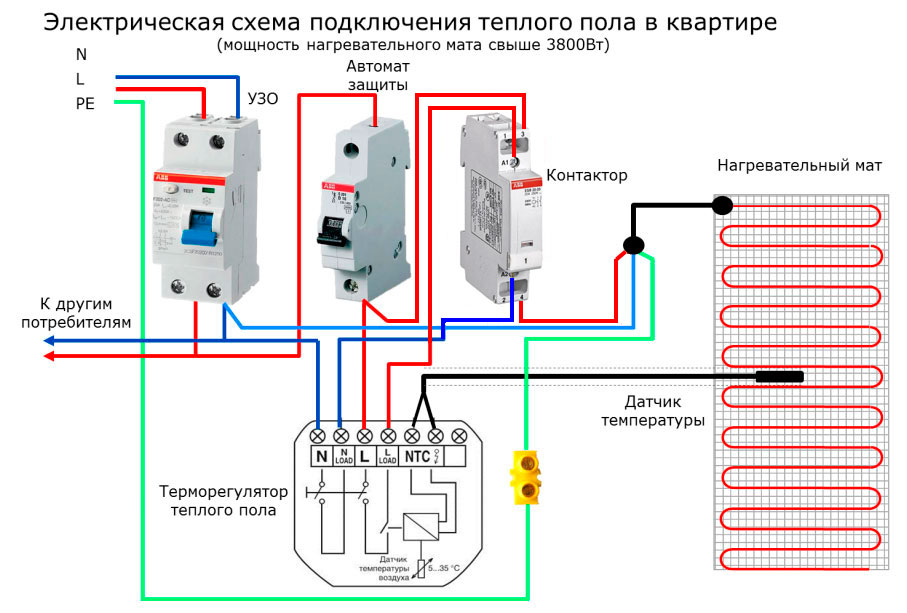

Der Anschlussplan ändert sich in diesem Fall wie folgt.

Hier gehen die Drähte des Reglers anstelle der Last zu den Kontakten der Einschaltspule (A1-A2) und das Heizkabel selbst wird an die Leistungsklemmen des Starters (1-2 oder 3-4) angeschlossen.

Phasenlage am Thermostat

Eine häufige Frage ist, ob es einen Unterschied gibt, wo die Phase am Thermostat angeschlossen wird und wo auf Null gestellt wird?

Ja, gibt es. Dies hat keinen Einfluss auf die Betriebslogik des Geräts, aber dennoch nicht auf die Sicherheit.

Wenn Sie Phase und Null verwechseln, bricht beim Ausschalten des Thermostats nicht der Phasenleiter, sondern der Nullleiter. Dadurch wird die Phase ständig auf dem Fußbodenheizungskabel vorhanden sein, was natürlich nicht sicher ist..

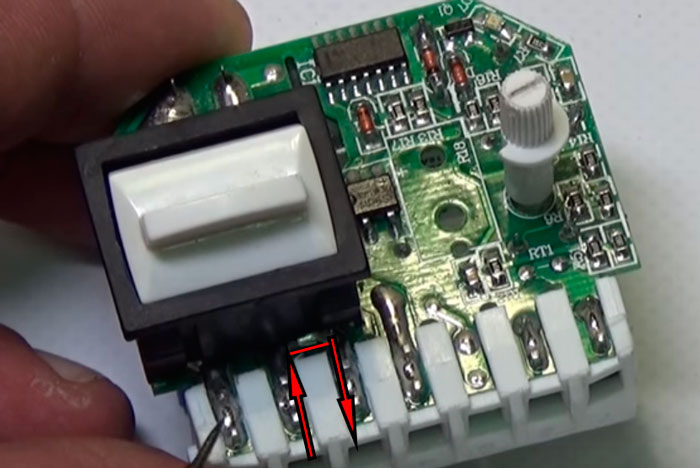

Bei Geräten mit separatem Schalter am Gehäuse brechen beim Drücken zwei Leiter gleichzeitig, sowohl Phase als auch Null. Aber das ist im manuellen Shutdown-Modus und selbst dann nicht bei allen Modellen.

Oft wird eine Null direkt durch seine Spur zugeführt. Ich ging zum Terminal und ging sofort in die warme Etage.

In diesem Fall ist der Schalter selbst nur dafür verantwortlich, die Stromversorgung der Steuerplatine zu unterbrechen. Bei automatischer Auslösung durch den Sensor ist immer nur ein Draht gebrochen.

Brauche ich Land??

Achten Sie auch darauf, dass die Schutzerdung direkt zum Thermostat selbst nicht gestartet wird!

Dies kann eine separate, isolierte Klemme sein, über die der Schirm des Heizkabels mit dem Schutzleiter verbunden wird..

Auf den Thermostaten selbst befindet sich sogar ein „Quadrat in einem Quadrat“-Symbol, was bedeutet – ein Gerät mit doppelter Isolierung.

Diese Markierungen sind häufig auf tragbaren Werkzeugen zu finden, die keinen Erdungskontakt am Netzstecker benötigen..

Der Unterschied zwischen teuren elektronischen Thermostaten und mechanischen

Welche Superaufgaben lösen smarte Thermostate vollgestopft mit Elektronik und Display? Es scheint, warum ein teures Produkt kaufen, wenn Sie einen Regler mit mechanischem Rad kaufen und einfach die gewünschte Temperatur selbst einstellen können.?

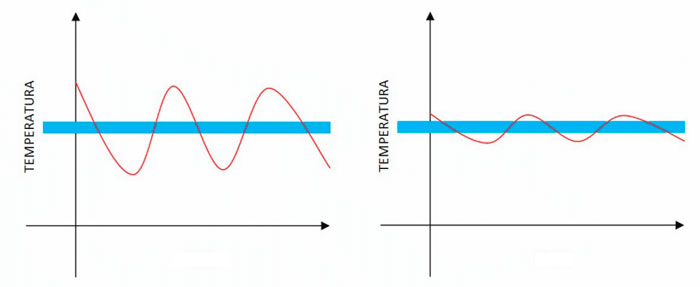

Tatsache ist, dass das System, nachdem es auf warmen Böden eine für sich selbst akzeptable Temperatur im Bereich von 23-25 ​​° C eingestellt hat, nach Erreichen dieser Temperatur auch bei ausgeschaltetem Heizgerät bis zu einem bestimmten Moment durch Trägheit weiter an Grad gewinnt.

Das gleiche gilt für den minimalen Parameter. Tatsächlich können solche Schwankungen im Raum von 19 bis 27 ° C reichen.

Es ist keine Frage, bei solchen Variationen komfortable Bedingungen beizubehalten. Bei intelligenten elektronischen Thermostaten wird all dies durch eine PWM-Regelung gelöst..

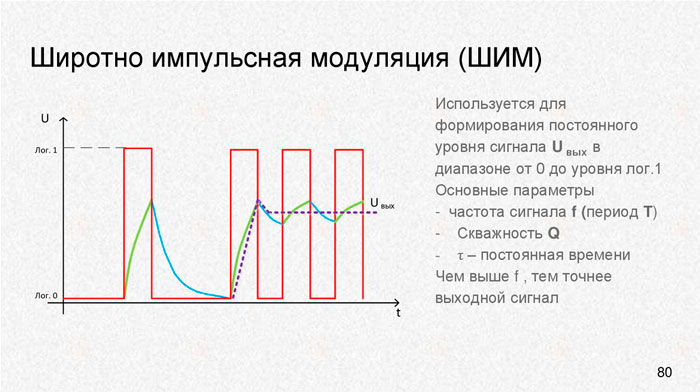

Dieser Begriff stammt aus der Funkelektronik. Dort ist PWM Pulsweitenmodulation. Beim Heizen besteht dieses Prinzip darin, die Einschaltzeit und den Betrieb der Heizelemente zu ändern..

Wenn jedoch der Sollwert (+ 25 °C) erreicht ist, beginnt die Wärmezufuhr wie in kleinen, kurzen Impulsen (Ein-Aus). Dadurch wird die Temperatur genau im Bereich eines angenehmen.

In diesem Fall können Sie Trägheitsprozesse im Zusammenhang mit Überhitzung oder umgekehrt mit übermäßiger Kühlung vergessen. Du wirst nichts wie ein Radthermostat bekommen..

Thermostat funktioniert nicht – wie zu überprüfen?

Erwarten Sie gleichzeitig keine globalen Änderungen beim Austausch des Thermostats von einem Modell zum anderen. Es gibt eine Meinung, dass es sich lohnt, den Thermostat gegen einen teureren auszutauschen, wenn sich der warme Boden nicht erwärmt, alles ändert sich von selbst.

Die Lufttemperatur im Raum steigt sofort an und wo es vorher kalt war, kommt Wärme. Grob gesagt ist ein Thermostat eine Art Tachometer in Ihrem Auto..

Sie können 300-350 km / h auf dem Tacho anzeigen, aber wenn der Motor nicht in der Lage ist, eine solche Leistung zu erbringen, werden Sie diese Geschwindigkeit auch nicht sehen. Wenn etwas für die schlechte Leistung warmer Böden verantwortlich ist, dann schauen Sie zuerst auf den Temperatursensor.

Es ist sehr einfach zu überprüfen, ob der Thermostat richtig funktioniert. Versorgen Sie es mit 220 V und schließen Sie den Fernbedienungssensor an.

Schließen Sie außerdem anstelle eines warmen Bodens eine gewöhnliche Glühbirne an den Thermostat an. Sie beginnen, den Knopf zu drehen und die Temperatur zu ändern.

Irgendwann sollte das Licht aufleuchten.

Als nächstes halten Sie den Temperatursensor in der Hand und warten. Wenn es von Ihrem Körper erwärmt wird, funktioniert ein funktionierender Thermostat und das Licht geht aus.

Wenn der Sensor tief im Estrich versteckt ist, können Sie diese Stelle mit einem Fön aufwärmen und auf den gleichen Effekt warten. Wenn die Lampe in keiner Weise reagiert, weist dies auf eine Fehlfunktion des Geräts hin..

Der schnellste Reparaturweg ist in diesem Fall die Übertragung der Arbeiten vom Bodensensor auf den im Gehäuse eingebauten Luftsensor.

Die Kabelenden am Gerät von der Bodentemperaturquelle müssen zurückgeklappt werden und die Einstellungen des Geräts selbst werden neu gestartet.

All dies funktioniert korrekt, vorausgesetzt, der Thermostat wird direkt im beheizten Raum installiert..

Wenn Sie ein elektronisches Thermostat mit PWM-Steuerung besitzen, ist es bei der obigen Testmethode nicht empfehlenswert, den Sensor mit einer Fremdwärmequelle zu schnell aufzuheizen. Womit ist es behaftet?

Erstens registriert der Thermostat sofort einen abnormalen Wärmeanstieg und arbeitet vorzeitig. Zweitens werden die „intelligenten Gehirne“ des Geräts die Heizung für die nächsten 20 Minuten zwangsweise ausschalten..

In diesem Fall reicht die Temperatur nach 5 Minuten auf dem Display des Geräts aus, um sich einzuschalten, und das Anlaufen und Schließen der Kontakte erfolgt nicht. Infolgedessen werden Sie Zweifel an der korrekten Funktion des Thermostats haben.

Daher ist ein schneller Hitzetest ideal für mechanische Geräte, und seien Sie vorsichtig mit elektronischen Geräten..

Übersicht Multifunktionsthermostat für warme Böden

Die Einstellung und Steuerung elektronischer Thermostate erfolgt nach Werksvorschrift. Nehmen wir als Beispiel ein beliebtes (tausende Bestellungen aus aller Welt + positive Bewertungen) und günstiges Thermostatmodell unserer chinesischen Kameraden.

Um mit dem Gerät zu arbeiten, legen Sie zunächst eine Spannung von 220 V an.

Nach einer Weile geht die Hintergrundbeleuchtung aus und das Gerät geht in den Energiesparmodus. Gleichzeitig merkt sich der Thermostat auch bei einem kompletten Spannungsausfall alle zuvor eingestellten Einstellungen und speichert sie ab..

Daher wurden alle Parameter einmal eingegeben und dann muss nichts umprogrammiert werden..

Im manuellen Modus können Sie, wenn das Handsymbol auf dem Bildschirm angezeigt wird, die gewünschte Raumtemperatur einstellen.

Dieser Parameter wird durch Drücken der Pfeiltasten (oben – unten) eingestellt..

Im Ruhezustand zeigt der Bildschirm die tatsächliche Raumtemperatur an.

Um das Gerät in den Automatikmodus zu versetzen, drücken Sie die Taste mit den Quadraten und das Display zeigt sofort das Uhr- oder Weckersymbol.

In der Automatisierung ist es nicht möglich, die zuvor eingestellte Temperaturschwelle mit den Pfeiltasten zu ändern. Daten sind eng an einen bestimmten Wochentag gebunden.

Dieser Tag wird auch auf dem Bildschirm angezeigt (1-Montag, 2-Dienstag usw.).

Der Zeitraum des Tages wird als kleines Haus mit einer Zahl angezeigt (knapp über dem Wochentag).

Dadurch können Sie den Heizbetrieb so programmieren, dass die Böden nachts mit voller oder umgekehrt mit minimaler Belastung arbeiten. Es hängt alles von deinen Lebensumständen ab.

Insgesamt können sechs Zeiträume eingestellt werden.

Wenn Sie ein Modell mit WLAN gewählt haben, werden Uhrzeit und Wochentag automatisch angezeigt.

Wenn die Heizung in Betrieb ist, entsteht Rauch über dem Haus.

Weitere Informationen zu allen Nuancen der Einstellungen dieses Thermostats finden Sie im folgenden Video..

So stellen Sie die Temperatur richtig ein?

Die richtige Einstellung eines Warmwasserbodens erfolgt nach folgenden Indikatoren:

Firmengelände	Optimale Temperatur, ° C	Zulässige t, °C
Wohnzimmer	20-28	18-24
Die Küche	19-21	18-26
Der Korridor	18-20	16-22
Badezimmer	24-26	18-26
Badezimmer	19-21	18-26

Bei der Steuerung müssen Sie ein Gerät einrichten, das den Wasserfluss steuert, es erhöht und verringert seine Zufuhr zum richtigen Zeitpunkt.

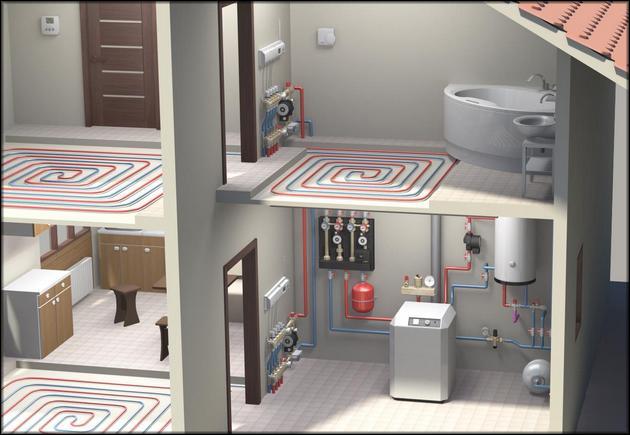

Woraus besteht die Fußbodenheizung??

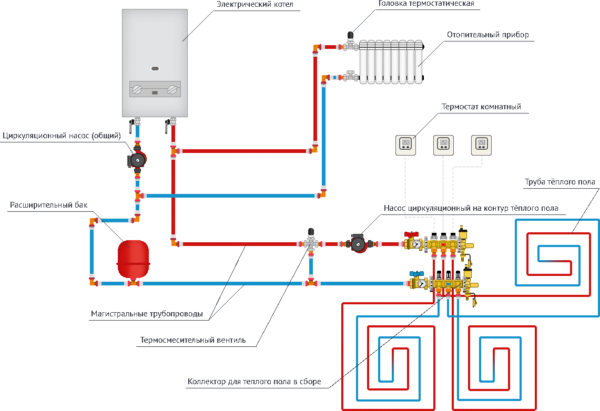

Der Besitzer, der die Kiste mit dem Heizsystem öffnet, sieht ein komplexes Geflecht aus Polymerrohren, Manometern, Kolben, Sensoren und Ventilen.

Um das System zu konfigurieren, sollten Sie seine Hauptknoten studieren:

• Der Kessel und die Fußbodenheizung sind durch zwei Rohre verbunden, das größte von allen. Nacheinander wird das erwärmte Wasser dem Kreislauf zugeführt, und das andere soll das abgekühlte Kühlmittel zur Wiedererwärmung in den Kessel zurückführen (Rücklauf). Der Temperaturunterschied in diesen Rohren zeigt die Wärmemenge an, die beim Heizen aufgewendet wird. Normalerweise sind dies 5-10 Grad;
• Im Inneren des Kollektors befindet sich eine Umwälzpumpe, dank der sich das Wasser entlang des gesamten Kreislaufs von beliebiger Länge bewegt. Dank der Pumpe wird auch kaltes Wasser aus dem Rücklauf zum Wasservorlauf des Kessels hinzugefügt – dies ist zwingend erforderlich, damit das System mit Batterien arbeitet, in denen eine höhere Temperatur als im Bodenkreislauf erforderlich ist;
• Das Dreiwegeventil sorgt dafür, dass ein Teil des Wassers zur Pumpe umgeleitet wird, um deren Temperatur zu senken, bevor es in den Kreislauf geleitet wird;
• Der Hauptteil des Kollektors ist ein Kamm mit einer Rohrleitung, die durch spezielle gegenüberliegende Verbinder verbunden sind. Ein Stromkreis ist an der Geraden, der andere an der Rückleitung angeschlossen. Jeder der Stromkreise ist eine Batterie, die sich im Boden befindet, daher muss der Besitzer verstehen, in welchem ​​​​Raum sich jeder Stromkreis befindet.
• Der Durchflussmesserkolben befindet sich in der Nähe des Ventils mit Direktzulauf und in der Nähe des Rücklaufs befindet sich ein Kreislaufabsperrventil. Der Durchflussmesser funktioniert ganz einfach – je tiefer sein Schwimmer sinkt, desto mehr Wasser fließt durch den Kreislauf. Mit dem Durchflussmesser können Sie den Durchfluss einstellen, indem Sie die rote Unterlegscheibe entfernen, um den Griff zu drehen. Als optimaler Durchfluss werden 2 Liter Wasser pro Minute angesehen..

So stellen Sie einen warmen Boden mit Ihren eigenen Händen ein

Heutzutage sind warme Böden in der Bevölkerung sehr gefragt, da solche Systeme für ein angenehmes Temperaturregime im gesamten Raum sorgen. Aus diesem Grund interessieren sich viele Menschen dafür, wie sie einen warmen Boden mit ihren eigenen Händen einstellen können..

So führen Sie die Grundeinstellung des Bodens durch

Die Erstinbetriebnahme einer neu installierten Fußbodenheizung beginnt genau mit der Einstellung und muss korrekt durchgeführt werden. Dies ist nicht nur für das System selbst wichtig, sondern auch für den Betrieb des Bodenbelags, der keiner Überhitzung ausgesetzt werden sollte..

Wasserrohre können auch auf einem Trockenestrich montiert werden, werden jedoch aufgrund der größeren Wärmeübertragung eines solchen Kuchens meistens in einem Monolithen platziert. Unabhängig von der Ausführung erfolgt die Erstinbetriebnahme des Systems vor der Fertigstellung der Verkleidung..

Die Erstinbetriebnahme erfolgt vor dem Einbau der Dekorbeschichtung

Gleichzeitig verdunstet Restfeuchte aus dem Estrich, was sehr wichtig ist, wenn in der heißen Jahreszeit nicht gebaut wird und die Kälte in Eile drängt. In diesem Fall können Sie nur die Raumtemperatur (ca. +20) einstellen und sie nur um 1 Grad pro Tag erhöhen.

Auf eine Anmerkung! Erzwingen ist unangemessen – durch allmähliches Erhitzen werden Risse im Estrich durch starke Längenausdehnung ausgeschlossen.

In diesem Modus muss das System mindestens 2 Wochen arbeiten. Während dieser Zeit trocknet der Beton perfekt aus, was sich nur auf die meisten Veredelungsmaterialien, die keine Feuchtigkeit mögen, positiv auswirkt.

Tabelle 2. Einstellung der Fußbodenheizung

Foto, Schritte Erklärung

Schritt 1 – Befüllen Sie das System mit Wasser	Bei der ersten Inbetriebnahme des Systems müssen Sie es zunächst mit Wasser befüllen und entlüften. Öffnen Sie dazu die Hähne, die bei Bodenarbeiten geöffnet sein sollen.. Das: 1. Durchflussmesser oder Ventile am Verteiler. 2. Dreiwegeventil (wenn es mit einem Thermokopf ausgestattet ist, sollte der Wert darauf der maximal mögliche sein). 3. Absperrventile am Vor- und Rücklauf. 4. Belüftungsöffnungen.
Schritt 2 – Entlüften der Kreisläufe	Wasser beginnt die Rohrleitung zu füllen, Pfeifgeräusche zeigen an, dass Luft verdrängt wird. Wenn sich alles beruhigt hat, können alle Hähne geschlossen werden, mit Ausnahme der Versorgung eines Stromkreises. Dies geschieht so, dass sich der Pumpendruck nur darauf konzentriert und die restliche Luft herauspresst. Daher müssen Sie jede Schleife unter Druck setzen und dann alle Hähne ausschalten..
Schritt 3 – Einstellen des 3-Wege-Ventils	In diesem Fall muss das 3-Wege-Ventil geschlossen sein – oder mindestens sein.
Schritt 4 – Einstellen der Durchflussmesser	Jetzt müssen Sie die Wasserströme unter Berücksichtigung ihrer Länge entlang der Konturen verteilen. Wie Sie sehen, befindet sich am Gehäuse des Durchflussmessers eine Skala, die l / min anzeigt. Sie sollten die Länge des Kreislaufs kennen, auch die Pumpenleistung. Teilen Sie eins durch das andere, Sie erhalten l / Stunde, dann teilen Sie es durch 60 Minuten, Sie erhalten l / min. Sie unterschätzen das erhaltene Ergebnis um 0,2 (für den hydraulischen Widerstand) und stellen es am Durchflussmesser ein.
Schritt 5 – Krümmer mit Tuningkappen	Wenn keine Durchflussmesser vorhanden sind und Sie Verteiler mit Einstellkappen haben, öffnen Sie diese gemäß der Anleitung für die erforderliche Umdrehungszahl. In jedem Fall sollte die gleiche Erwärmung aller Kreisläufe erreicht werden..
Schritt 6 – Pumpe einschalten	Nach der Einstellung die Umwälzpumpe mit minimaler Drehzahl einschalten, dann eine weitere Umdrehung (Mittel) hinzufügen. Heißes Wasser verdrängt nach und nach kaltes Wasser, was etwa 3 Stunden dauert.

Wenn vor Beginn der Fußbodenheizung die Maximalwerte an den Durchflussmessern eingestellt wurden oder sich bei jedem Kreislauf als unterschiedlich herausgestellt haben, ist es jetzt an der Zeit, sie anzupassen, um eine gleichmäßige Erwärmung zu erreichen. Wenn ein elektronisches Thermostat im System vorhanden ist, das oben beschrieben wurde, stellen Sie die gewünschte Temperatur darauf ein – und er stellt es selbst ein.

Regeln für die Erstinbetriebnahme des Systems

Das Einrichten eines Warmwasserbodens beginnt bereits bei der ersten Inbetriebnahme nach der Verlegung. Dies ist ein wichtiger und entscheidender Schritt, der die Zuverlässigkeit und Haltbarkeit des gelegten “Kuchens” maßgeblich bestimmt. Somit erfolgt eine “Einstellung” nicht nur direkt an den Elementen der Heizungsanlage, sondern auch am Boden selbst (Estrich, Bodenbelag), der mit der Wärme aus den Rohren in Berührung kommt.

Die Erstinbetriebnahme eines wasserbeheizten Fußbodens erfolgt vor dem Verlegen des dekorativen Bodenbelags, um den Betonkuchen zu trocknen.

Die wichtigsten Empfehlungen lauten wie folgt:

1. Die Erstinbetriebnahme des Systems erfolgt mit trockenem Betonestrich (die übliche Aushärtezeit von Zement-Beton-Mischungen beträgt 17 bis 28 Tage).
2. Wenn die Zeit knapp ist, die Reparatur verzögert wurde und die Kälte bereits begonnen hat, ist ein allmählicher Start des Systems mit einer Erhöhung der Kühlmitteltemperatur um nicht mehr als 1 ° C pro Tag zulässig. Gleichzeitig sollten mindestens 2 Wochen vom Gießen des Estrichs bis zum Wenden auf dem Boden zum allmählichen Aufwärmen vergehen. So kann der Estrich schneller getrocknet werden, wodurch das Risiko von Hitzeschock, Spannung und Rissbildung des Zements ausgeschlossen wird..
3. Vor dem Verlegen von dekorativen Belägen, die besonders feuchtigkeitsempfindlich sind (Parkett, Laminat etc.).

Der Prozess des Startens des Systems und seiner Erwärmung

Es ist notwendig, die Fußbodenheizung nicht nur nach der Installation, sondern auch jedes Jahr vor Einsetzen der Kälte in Betrieb zu nehmen. Dieser Prozess besteht aus mehreren Phasen:

• Abstieg durch Luftrohre;
• Befüllen des Kreislaufs mit Wasser;
• Anpassung der Fußbodenheizung und Anpassung ihrer Betriebsart für maximale Leistung.

Normalerweise setzen die Eigentümer Controller, Sensoren und Programmierer in die Schaltung ein, deren Arbeit die Interaktion mit dem System vereinfacht, die Beteiligung des Eigentümers jedoch nicht ausschließt. Der erste Start erfolgt immer manuell!

Fußbodenheizung Schritt für Schritt einstellen:

1. Rückschlagventile an Verteilerverteilern. Alle müssen sich in der Position “geschlossen” befinden;
2. Befüllung mit Wasser (Wärmeträger) der Heizungsanlage prüfen;
3. Schalten Sie die Pumpe ein, um das System mit minimaler Geschwindigkeit zu heizen;
4. Öffnen Sie die Rücklauf- und Wasserzufuhrventile (“Open”);
5. Überprüfen Sie die Füllung des Kreislaufs mit dem Kühlmittel und den Luftaustritt durch die Rohre durch den Abfluss (befindet sich im Verteiler);
6. Stellen Sie sicher, dass der Kreislauf mit Wasser gefüllt ist und dass die Luft aus den Rohren durch einen Ablass am Verteiler entfernt wird;

Der Kreislauf wird allmählich und langsam gefüllt, je weniger Umdrehungen die Pumpe macht, desto geringer ist die Wahrscheinlichkeit von Luftstau in den Rohren!

1. Brennwertkessel einschalten;
2. Stellen Sie sicher, dass das Kühlmittel dem Kreislauf zugeführt wird;
3. Rücklauf prüfen;
4. Führen Sie einen Test des Betriebs der Schaltung durch;
5. Schließen Sie die Wasserzu- und -rücklaufventile;
6. Führen Sie das Verfahren mit jedem vorhandenen Stromkreis durch.

Nachdem alle verfügbaren Kreisläufe gefüllt sind, werden die Ventile am Verteiler in die offene Position gebracht. Das System heizt nicht sofort auf die eingestellte Temperatur auf, da es eher träge ist. Die Wirkung wird in 10 Stunden, maximal in einem Tag spürbar. Die Ansprechzeit ist abhängig von der mehrschichtigen Anordnung der Fußbodenheizung und der Länge des Kreises.

Vorbereitungsphase

Die Frage, wie Warmwasserböden richtig konfiguriert werden, um eine hohe Effizienz und Zuverlässigkeit des Systems zu gewährleisten, ist nicht nur beim ersten Start relevant, sondern bleibt jedes Jahr vor dem nächsten Start des Systems dringlich..

Wir sprechen über das Starten von Luft und das Befüllen des Systems mit einem Kühlmittel. Auch wenn die Fußbodenheizung mit modernsten Sensoren und elektronischen oder funkgesteuerten Programmiergeräten ausgestattet ist, wird der Prozess ohne direkte menschliche Beteiligung nicht abgeschlossen sein..

Dies ist eine Art Start der manuellen Anpassung in Warmwasserböden..

Unabhängig davon, ob eine Fußbodenheizung als eigenständiger oder ergänzender Heizkörper verwendet wird, müssen Sie vor Beginn der Fußbodenheizung sicherstellen, dass alle Ventile und Ventile am Verteiler geschlossen sind – sowohl für den Vorlauf als auch für den Rücklauf..

Wenn die eingebaute Heizung als zusätzliche verwendet wird, müssen Sie nach dem Schließen aller Kreisläufe des Wasserbodens zuerst die Hauptheizung mit Kühlmittel füllen.

Als nächstes müssen Sie den Vor- und Rücklauf in einer Schleife öffnen, die Umwälzpumpe mit minimaler Geschwindigkeit einschalten und den Kreislauf allmählich mit Wasser füllen lassen, ohne dass sich Luftstaus bilden. Dies ist die Grundregel, wie Sie einen Warmwasserboden einrichten. Die Luft wird durch die Entlüftungsöffnung am Verteiler abgeführt.

Der Kessel kann bereits zum Aufwärmen gestartet werden, indem die Temperatur auf 30, maximal 40 ° C eingestellt wird. Es ist notwendig, die Warmwasserzufuhr zum offenen Kreislauf sowie den Warmwasserrücklauf im Rücklauf zu steuern. Wenn alles in Ordnung ist, funktioniert der getestete Kreislauf gut, die Vor- und Rücklaufventile überschneiden sich und alle Vorgänge werden mit dem nächsten Kreislauf wiederholt. Und so weiter, bis das System befüllt und entlüftet ist.

In der nächsten Phase, bevor der Warmwasserboden richtig eingestellt wird, müssen alle Ventile vollständig geöffnet und geduldig sein, insbesondere bei der manuellen Regulierung ohne den Einsatz moderner Automatisierung (Steuerungen, Regler und Servos). Es sei daran erinnert, dass wasserbeheizte Fußböden ein Trägheitssystem sind, das nicht sofort auf vorgenommene Anpassungen reagiert. Sie müssen warten, bis sich das System aufgewärmt hat, und den Temperaturmodus für jeden Kreislauf bewerten.

Es sei daran erinnert, dass die Zeit der “Reaktion” des Systems auf eine vorgenommene Änderung (Heizen oder Kühlen durch Steuerung der Heiztemperatur des Kühlmittels im Kessel oder Steuerung des Volumens des in die Kreisläufe eintretenden Kühlmittels) abhängig von der Länge ist der Kreisläufe, das Verlegeschema, die Art und der Durchmesser der Rohre, die Dicke des Estrichs können von einigen Stunden bis zu einem Tag betragen.

Regulierung der Heizung von Wasserböden

Meistens verwenden sie für die Einrichtung einer Wasser-Fußbodenheizung die Verbindung von Heizkreisen über einen Verteiler, auf den beide Enden der Rohrleitung gehen: Einer von ihnen führt das Kühlmittel zu und der zweite führt es zurück. Am Eingang jedes Heizkreises wird Warmwasser mit der gleichen Temperatur zugeführt.

Da die Länge der Rohrleitungen unterschiedlich ist, wird jeder der Räume auf eine andere Temperatur beheizt. Für ein Badezimmer sollte dieser Parameter beispielsweise 25 Grad betragen und für Wohnzimmer darf er 22 Grad nicht überschreiten. Um den Grad der Raumheizung zu erhöhen oder zu verringern, müssen Sie die dem Kreislauf zugeführte Wärmeträgermenge ändern.

Der einfachste Weg, die Temperatur eines wasserbeheizten Fußbodens zu regulieren, besteht darin, den Kollektor mit speziellen Ventilen für Ein- und Auslass auszustatten (weitere Details: "Fußbodenheizungs-Kollektordiagramm – so soll alles funktionieren"). Durch Drehen der Köpfe können Sie die Wärmeträgermenge, die jedem der Kreise zugeführt wird, einstellen. In diesem Fall müssen Sie sich nur auf Ihre eigenen Gefühle konzentrieren, und diese Methode zum Einstellen der Heizung kann nicht als bequem bezeichnet werden.

Die Reihenfolge der Aktionen ist wie folgt:

• Einstellventile sind angezogen;
• warten Sie einige Zeit, bis sich der Boden erwärmt;
• das Ergebnis bewerten;
• die Ventile wieder anziehen usw..

Da die Außentemperatur auch nur einen Tag lang fast nie gleich ist, müssen die Hausbesitzer die Ventile sehr oft und manuell drehen.

Um die Regulierung der Wärmezufuhr zu automatisieren und zu mechanisieren, werden spezielle Einstellvorrichtungen verwendet: ein Überwachungs- und Regelthermostat für einen wasserbeheizten Fußboden und ein ausführender Servoantrieb

Die auf dem Foto gezeigten Thermostate werden normalerweise in jedem Raum platziert, in dem ein wasserbeheizter Bodenbelag verlegt wird. Jeder Kreis des Wärmeträger-Zuführkamms ist wiederum mit Servos ausgestattet. Je nach Signal erhöhen oder verringern sie die dem Kreislauf zugeführte Wassermenge. Thermostate kommunizieren mit bestimmten Servos und senden ihnen Steuerbefehle.

Regler steuern entweder die Temperatur des Warmwasserbodens oder die Luftmasse im Raum. Gleichzeitig ist es notwendig, das Temperaturregime der Luft im Raum zu überwachen, wenn die Fußbodenheizung die einzige Möglichkeit ist, das Haus zu heizen.

Es gibt Modelle auf dem Markt, die beide Indikatoren gleichzeitig verfolgen können. In diesem Fall ist der Hauptparameter der Bewertung vor der Einrichtung von wasserbeheizten Böden die Lufttemperatur, und der sekundäre ist der Boden..

Funktionsprinzip des Fußbodenheizungsreglers:

1. Die gewünschte Temperatur wird am Gerätekoffer eingestellt (Bodenoberfläche oder Luft, je nach Modell).
2. Weicht der Parameter in die eine oder andere Richtung ab, wird ein Signal an die Stellmotoren gesendet, wonach die Zufuhr des Wärmeträgers entweder erhöht oder verringert wird. Als Ergebnis kehrt die Temperatur nach einer bestimmten Zeit wieder auf den Normalwert zurück..

Wenn die Rohre mit einem Estrich verfüllt werden, dauert es einige Zeit, bis sich die gesamte Betonmasse erwärmt oder abgekühlt hat. Bei einer Fußbodenheizung ist die Trägheit geringer und Änderungen treten schneller auf.

Vielzahl von Reglern für den Wasserbodenbau

Der grundlegende Unterschied zwischen verschiedenen Steuergeräten liegt in der Einstellung der gewünschten Temperatur:

1. Mechanische Modifikationen. Diese Geräte gehen selten kaputt und sind erschwinglich. Diese Art von Wasser-Fußbodenheizungsregler verfügt über eine einfache Skala, die den Einstellvorgang einfach und verständlich macht. Die gewünschte Temperatur wird über eine rotierende Scheibe eingestellt. Manchmal befindet sich auf der Vorderseite von Thermostaten für einen Wasserboden mit Heizung ein Hebel zum Ein- / Ausschalten. Solche Geräte haben keine anderen Funktionen. Der durchschnittliche Preis für sie beträgt 15 Euro.
2. Elektronische Geräte. Ihre Funktionalität ähnelt der mechanischen Version, ist jedoch anders implementiert. Das elektronische Modell sieht das Vorhandensein eines digitalen Bildschirms vor, auf dem die aktuellen oder eingestellten Parameter angezeigt werden. Auch auf Geräten sieht man mehrere Schaltflächen. Sie können Pfeile mit Auf- und Abwärtszeichen haben, die dazu dienen, das Temperaturregime schrittweise zu ändern. Geschätzte Kosten – 20 Euro.
3. Modelle mit Programmierung. Wenn Sie die Temperatur der Fußbodenheizung mit einem solchen Gerät anpassen, können Sie sowohl eine stabile Heizung aufrechterhalten als auch diese zeitabhängig automatisch ändern. Es werden Modelle angeboten, die das Temperaturregime während des Tages und an den Wochentagen programmieren können. Diese Funktion ermöglicht es Ihnen, Energieressourcen, das heißt Geld zu sparen und gleichzeitig in komfortablen Bedingungen zu leben. So kann die Temperatur beispielsweise bei Abwesenheit aller Familienmitglieder gesenkt und vor der Rückkehr erhöht werden. Einige Modifikationen sind neben der stationären Einheit an der Wand mit tragbaren Bedienfeldern ausgestattet. Jetzt im Verkauf gibt es Modelle, die die Arbeit mit einem Computer oder Tablet anpassen. Die einfachste Modifikation, die die Möglichkeit bietet, die Bodentemperatur rechtzeitig einzustellen, kostet nicht weniger als 40 Euro, und ein gehäuftes Gerät kann mehr als tausend kosten.
4. Mehrzonen-Modifikationen. Diese Thermostate steuern mehrere Kreisläufe und pflegen in jedem einzelne Parameter..
5. Sensorische Modelle. Die Liste der von diesen Geräten ausgeführten Funktionen ist dieselbe wie bei elektronischen Modellen. Aber sie sind mit Touch-Buttons ausgestattet, nicht mit taktilen. Die Kosten sind höher.
6. Funk-Thermostate und -Regler. Solche Systeme von europäischen Herstellern sind neu auf dem heimischen Markt. Uponor Systeme bestehen beispielsweise aus funkgesteuerten Servomechanismen, einem Funkthermostat, der die Messwerte von Sensoren überwacht und einem Funkcontroller, der Daten vom Thermostat empfängt und an die Servos weiterleitet. Das Kit enthält auch ein SMS-Modul, mit dem Sie das System über mobile Kommunikation steuern und seinen Status überwachen können..

Wasserboden-Thermostatsensoren

Bevor Sie das Regelgerät verwenden, müssen Sie wissen, wie die Temperatur des warmen Bodens geregelt wird und aus welchen Elementen das System besteht..

Temperaturfühler überwachen die Temperatur:

• Fußbodenheizung;
• Raumluft.

Im Thermostatgehäuse befinden sich in der Regel Sensoren, die die Klimatisierung überwachen. Dies hat sowohl einen positiven Punkt (keine Installationsprobleme) als auch einen negativen (einige Schwierigkeiten treten auf). Lesen Sie auch: "Welchen Temperatursensor für Fußbodenheizungen wählen und wie man ihn richtig installiert".

Tatsache ist, dass bei der Installation des Thermostats eine Reihe von Bedingungen beachtet werden müssen:

• sich in unmittelbarer Nähe des Gerätes keine Kalt- oder Warmluftquellen befinden;
• Sonnenlicht kann nicht auf ihn fallen;
• fehlende Entwürfe;
• es muss so platziert werden, dass das Gerät die Temperatur in einem bestimmten Raum möglichst genau anzeigen kann, d.h. es muss in einer Höhe von 1 bis 1,5 Metern über der Bodenoberfläche installiert werden.

Ein abgesetzter Bodensensor ist ein kleines Gerät, das am Ende eines langen Kabels befestigt wird. Dieses Gerät muss in einem Abstand von mindestens 50 Zentimetern von den Wänden am Boden befestigt werden. Es muss in gleichem Abstand zu den nächsten Rohren mit Wärmeträger installiert werden. Das andere Ende des Kabels wird zum Thermostat geführt und an die erforderlichen Klemmen angeschlossen (lesen Sie: "Korrekte Installation des Fußbodenheizungsthermostats und Betriebsbedingungen").

Installieren Sie den Bodenfühler vor dem Einbringen des Estrichs bei der Verlegung des Heizkreises. Da die Geräte jedoch kaputt gehen können, empfiehlt es sich, sie in eine spezielle Wellhülse zu legen, um die Austauschbarkeit zu gewährleisten. Das Ende der Muffe im Estrich muss gedämmt werden, da sonst Zementmörtel eindringen kann.

Das andere Ende wird in eine Nut an der Wand gesteckt und auf die Geräterückwand gelegt. Eine solche Reihenfolge der Installation von Wasserbodensensoren ist keine leichte Aufgabe, aber wenn das Gerät ausfällt, kann es schnell und einfach geändert werden..

In dem Fall, in dem ein Bodensystem zum Anordnen eines warmen Bodens verwendet wurde, ist die Verlegemethode ähnlich. In diesem Fall muss die Wellmanschette am System befestigt werden und darf nicht gequetscht werden..

Unter der Voraussetzung, dass der Wellschlauch nicht verwendet wird, muss je nach Höhe des Betonestrichs und Art des Bodenbelags (weich oder hart) manchmal ein Draht mit unterschiedlicher Dichte des Schutzmantels verwendet werden. Hersteller produzieren harte und weiche Produkte sowie Drahtmodifikationen, die gegen aggressive Umgebungen beständig sind.

Automatisierung der Temperaturregelung

Da die manuelle Steuerung und Anpassung der Heizungsanlage umständlich ist, stellt sich die Frage, wie der Warmwasserboden durch Automatisierung des Prozesses angepasst werden kann.

Zu diesem Zweck sind Geräte wie:

• Thermostate und Thermostate, die die Temperatur unter Berücksichtigung der Messwerte der Boden- oder Lufttemperatursensoren im Raum regeln, als Steuergeräte;
• Servoantriebe, bei denen es sich um Aktuatoren zum Verringern oder Erhöhen der Kühlmittelmenge handelt, die in den Kreislauf eindringt.

Der Thermostat wird in der Regel einer pro Raum installiert, er kann ein- oder mehrzonig sein. Servos (Servomotoren) sind an der Einspeisung jedes Kreises installiert.

Thermostate (Thermostate) können mechanisch oder elektronisch sein. Der erste Typ ist der kostengünstigste und zuverlässigste. Übernimmt die manuelle Einstellung des gewünschten Temperaturbereichs. Der elektronische Regler eines wasserbeheizten Fußbodens – ermöglicht die gleichzeitige Steuerung mehrerer Parameter und sogar die Programmierung des Heizsystems (je nach den Fähigkeiten des Modells sowie den Anforderungen an die Temperatur in einer bestimmten Zone nach Tageszeit , etc.). Das sind teurere Geräte.

Arbeiten mit Kollektor-Durchflussmessern

Der hydraulische Abgleich von Fußbodenheizkreisen besteht in der Regulierung des Durchflusses in jedem Register. Je nach Länge kann eine unterschiedliche Menge des ankommenden Wärmeträgers erforderlich sein, um beim Durchlaufen der Schleife exakt auf den berechneten Wert abzukühlen. Quantitativ ergibt sich der erforderliche Volumenstrom als Verhältnis der Wärmebelastung des Kreislaufs zum Produkt der Wärmekapazität von Wasser oder einem anderen Wärmeträger durch die Temperaturdifferenz im Vor- und Rücklauf: G = Q / s * (t1 – t2 ).

Häufig finden Sie Empfehlungen, um die Durchflussmenge des Kühlmittels entsprechend der Leistung der Umwälzpumpe zu bestimmen, dh die Zufuhr im Verhältnis zum Verhältnis der Schleifenlängen aufzuteilen. Solche Ratschläge sollten vermieden werden: Neben der Tatsache, dass die Länge jeder Spule ziemlich schwer zu berechnen ist, wird eine der wichtigsten Regeln verletzt – die Auswahl der Geräteparameter anhand der Anforderungen des Systems und nicht umgekehrt. Versuche, den Volumenstrom in der beschriebenen Weise zu verteilen, führen fast immer dazu, dass der Volumenstrom in den Schleifen deutlich von den berechneten Werten abweicht, was eine weitere Anpassung des Systems unmöglich macht..

Die gleiche Regulierung des Durchflusses mit Durchflussmessern ist recht einfach. Bei einigen Modellen wird der Durchsatz durch Drehen des Körpers verändert, bei anderen – durch Drehen des Vorbaus mit einem speziellen Schlüssel. Die Skala am Gehäuse des Durchflussmessers zeigt die Durchflussmenge in Litern pro Minute an, Sie müssen nur die entsprechende Position des Schwimmers einstellen. Wenn sich der Durchsatz eines Durchflussmessers ändert, ändert sich fast immer die Durchflussrate in den verbleibenden Schleifen, daher wird die Einstellung mehrmals durchgeführt, wobei jeder Zweig nacheinander kalibriert wird. Sind solche Veränderungen besonders ausgeprägt, deutet dies auf einen fehlenden Durchsatz der Regelventile, über die der Kollektor angeschlossen ist, oder auf eine zu geringe Leistung der Umwälzpumpe hin..

Auswahlkriterien

Die Qualität der Fußbodenheizung hängt von der richtigen Auswahl des Durchflussmessers ab. Es werden drei Arten von Rotametern hergestellt:

1. Messung. Diese Art von Durchflussmesser wird mit einem manuellen Regelventil installiert. Die Kontrolle erfolgt unter Berücksichtigung der Messangaben.
2. Regulatorisch. Führt nur eine Funktion aus – Kontrolle der Menge an Wärmeträgerflüssigkeit, die in die Wasserkreisläufe eindringt.
3. Kombiniert. Ein solches Gerät kombiniert zwei Aktionen – Justierung und Messung. Die Kosten des Produkts sind viel höher als bei Modellen mit der gleichen Funktion..

Beim Kauf eines Durchflussmessers für einen warmen Boden sollten Sie auf folgende Produktparameter achten:

1. Körpermaterial. Geräte aus Messing haben eine hohe Verschleißfestigkeit. Von oben muss ein solcher Körper mit Nickel beschichtet werden. Kunststoffprodukte sind billiger, haben aber einen niedrigeren Festigkeitsindex..
2. Die Integrität des Geräts. Vor dem Kauf eines Rotameters wird empfohlen, den Körper und den transparenten Kolben sorgfältig zu überprüfen, um das Vorhandensein von Rissen oder anderen Defekten auszuschließen..
3. Innenteil. Die Feder in der Mitte des Zählergehäuses muss aus Edelstahl sein.
4. Flasche. Die transparente Kappe mit Messskala bei Qualitätsmodellen besteht aus Polycarbonat. Ein solches Material ist ziemlich stark und hat eine hohe Temperaturbeständigkeit, was besonders wichtig ist, wenn es in Heizungssystemen verwendet wird..
5. Technische Eigenschaften. In der mit dem Messgerät gelieferten Anleitung wird das Temperaturniveau angegeben. Dieser Indikator sollte mindestens 110 Grad betragen. Nicht weniger wichtig ist auch der Druck – mindestens 10 bar.
6. Der maximale Wert des Durchsatzes. Der Rotameter muss in einer Stunde mindestens 2-4 Meter Kühlmittel durch sich selbst leiten können.

Vorbereitung für die Installation

Bevor Sie den Thermostat installieren, sollten Sie die beigefügte Anleitung des Herstellers sorgfältig lesen. Besonders dem Abschnitt zur Installation sollten Sie sich Zeit widmen, da sich die Installationsprinzipien verschiedener Reglermodelle geringfügig unterscheiden können..

Entfernen Sie die Frontabdeckung des Reglers, indem Sie das Steuerrad langsam und vorsichtig entfernen. Haken Sie dazu das Element vorsichtig mit einem Schraubendreher ein und lösen Sie dann die Schraube. Wenn Ihr Modell über Riegel verfügt, können Sie diese einfach mit demselben Schraubendreher aufdrücken und die Blende kann entfernt werden.

Hinweis – Wenn Sie die Abdeckung nicht entfernen können und dies mit Gewalt tun, überlegen Sie es sich zweimal. Höchstwahrscheinlich brechen Sie die Befestigungselemente und das Gerät muss weggeworfen werden. Keine Eile, es ist besser, die Anweisungen sorgfältiger zu studieren, wie die Praxis zeigt, das hilft.

Die Installation eines Fußbodenheizungsthermostats setzt das Vorhandensein der folgenden Geräte voraus:

• Wellrohr. Dieser Artikel ist oft enthalten. Wenn Ihnen ein solches Paket aus irgendeinem Grund nicht zur Verfügung gestellt wird, müssen Sie es zusätzlich erwerben. Am besten ist es, wenn das Rohr 16 mm dick ist. Um die erforderliche Länge zu ermitteln, messen Sie den Abstand vom Einbauort des Reglers zum Einbauort des Temperatursensors (lesen Sie: “So wählen und installieren Sie einen Temperatursensor für einen warmen Boden”).
• Schraubenzieher.
• Befestigungsschrauben.
• Anschlussdose.
• Gebäudeebene.
• Schraubendreher-Anzeige. Wird benötigt, um die Phase im Netzwerk zu steuern. Wenn Sie möchten, können Sie jedes andere ähnliche Gerät verwenden..

Der Wert des Durchflussmessers beim Bau des Wasserbodens

Ein Warmwasserboden ist ein geschlossenes System mit eigener Wärmequelle, meistens mit Gas- oder Elektrokesseln, seltener mit festen und flüssigen Brennstoffen. Der Benutzer zahlt für den Energieträger, daher sind Einsparungen in allen Fällen wichtig, und zwar bei den ersten beiden von uns angegebenen Einheiten.

Wenn die Kreisläufe in allen Räumen den gleichen Verbrauch haben, unabhängig von ihren Parametern, dann kommt es zu einem Überaufwand an Ressourcen, es entsteht ein unangenehmes Heizniveau, da jeder Raum seine eigenen Bedürfnisse hat.

Aus den oben beschriebenen Gründen sind Wasserheizböden mit einer Ausgleichseinheit ausgestattet – einem Kollektor (der Rücklauf wird dort gemischt) mit einem Kamm mit Wasserzählern, die die Einstellung der Arbeit, dh der Durchflussintensität für die Register, vereinfachen.

Effizienz hängt von einer kompetenten Planung der Ressourcenkosten ab. Ein Durchflussmesser ist eine Einheit, die den Betrieb eines Fußbodens korrigiert, der durch eine erhitzte Flüssigkeit beheizt wird; für Mehrkreisstrukturen ist dies fast obligatorisch und wird standardmäßig angenommen. Das System kann ohne die betreffende Komponente am Fußbodenheizungskollektor funktionieren. Es ist auch möglich, manuell auszuwuchten, jedoch ist ein solches Verfahren äußerst kompliziert, zeitaufwändig, arbeitsintensiv und das Ergebnis wird nicht immer so genau sein, wie erwartet..

Funktionsweise und Funktionsprinzip des Durchflussmessers

Die Hauptfunktion von Durchflussmessern oder auch Schwimmerrotametern in der Fußbodenheizung ist die Einstellung des Durchflusses des Kühlmittels in den Wasserkreisläufen. Die Installation eines solchen Geräts ermöglicht:

• vermeiden Sie einen übermäßigen Verbrauch an elektrischer Energie beim Erhitzen des Kühlmittels;
• sorgen Sie für eine gleichmäßige Erwärmung aller Wasserkreisläufe;
• Temperaturschwankungen in verschiedenen Räumen ausschließen.

Die Notwendigkeit zum Einsatz von Durchflussmessern entsteht in Gebäuden, in denen Bodenbeläge mit unterschiedlichen Flächen beheizt werden. Sperrige Räume benötigen eine längere Rohrleitungslänge und erwärmen sich daher weniger stark als ein kleiner Raum. Daher ist es nur mit einem solchen Gerät möglich, eine gleichmäßige Erwärmung zu erreichen und eine angenehme Temperatur im ganzen Haus zu gewährleisten..

Der Durchflussmesser für die Fußbodenheizung ist ein mechanisches Gerät mit einem Kunststoff- oder Messinggehäuse. Darin befindet sich ein Schwimmer aus Polypropylen. Am oberen Teil des Körpers befindet sich eine transparente Flasche mit Markierungen. Bei der Zirkulation des Kühlmittels tritt der Schwimmer in Aktion und bewegt sich auf und ab. Je nach Standort können Sie mit der Waage das Flüssigkeitsvolumen in der Rohrleitung bestimmen..

Einfluss der Art der Kühlmittelzufuhr auf die Wahl der Steuerungstechnik

Die Steuerung der Beheizung von wasserbeheizten Fußböden mit eigenen Wärmepumpen erfolgt unter Bedingungen der kontinuierlichen Zufuhr von Wärmeträgern mit hoher Geschwindigkeit und in großen Mengen. Solche Systeme nutzen die Beimischung der gekühlten Flüssigkeit zum Versorgungsstrom, um seine Energieparameter auf die spezifizierten zu bringen. Die Vermischung erfolgt in Pump- und Mischeinheiten (PSU), die die Temperatur des Kühlmittels aus dem primären Hochtemperatur-Heizkreislauf auf die berechnete absenken. Die weitere Temperatureinstellung des warmen Bodens erfolgt an den Kämmen und wurde bereits oben beschrieben. NSU-Blöcke bieten optimale Betriebsbedingungen für Fußbodenheizungen und ermöglichen Ihnen auch die Installation auf unbegrenzten Flächen.

Dennoch kann bei einer kleinen Quadratur der TP auf den Einsatz teurer Mischaggregate verzichtet werden. Die Temperatur des Wärmeträgers für den warmen Fußboden wird in diesem Fall durch die Durchflussbegrenzungsmethode oder durch das RTL-Schema gehalten. Das Funktionsprinzip der Regelung besteht darin, das Kühlmittel portionsweise den Kreisläufen zuzuführen. In jedem Zweig blockiert das aktive Element des in der Rücklaufleitung installierten Thermostatventils nach dem Erwärmen auf die eingestellte maximale Temperatur den Durchfluss des Arbeitsmediums. Die vom Wärmeträger nach und nach abgegebene Wärme wird im Betonestrich abgeführt. Nachdem das System auf die minimale Temperaturschwelle abgekühlt ist, öffnet das Ventil und der Dosierzyklus wird wiederholt..

Die einfache RTL-Steuerung der Fußbodenheizung macht sie besonders attraktiv. Schließlich reicht es aus, einen am Kamm installierten Satz thermomechanischer Ventile oder kompakte Baugruppen vom Typ “Unibox” zu verwenden. Vergessen Sie bei der Auswahl eines RTL-Schemas jedoch nicht die Einschränkungen:

• es ist nur in warmen Böden anwendbar, die unter einem dicken Betonestrich hergestellt werden, der die Rolle eines Wärmespeichers spielt;
• Für einen effizienten Betrieb müssen die Rohrleitungen der Kreisläufe neben einer guten Wärmeableitung einen minimalen hydraulischen Widerstand aufweisen. Dies ist für die schnelle Erneuerung des Kühlmittels notwendig. Da im TP-System keine Wärmepumpe vorhanden ist, sind ähnliche Bedingungen erfüllt, wenn die Länge der Abzweige 50 m bei einem Rohrdurchmesser von 16 mm nicht überschreitet. Wenn die Länge des Kreislaufs leicht verlängert werden muss, wird empfohlen, Rohre mit einem Durchmesser von 20 mm . zu verwenden.

Wichtig! Von der Verwendung von Rohren unterschiedlichen Durchmessers im gleichen System (am gleichen Kollektor) einer Fußbodenheizung mit RTL-Regelung wird dringend abgeraten..

Verteiler und Durchflussmesser, Ausrüstungsgegenstände

Ein Rotameter ist ein Messgerät, das den Verbrauch eines Kühlmittels anzeigt, wie viel es pro Zeiteinheit durch die Anschlussstelle fließt.

Ein warmer Boden mit Flüssigkeitssystem besteht aus folgenden Komponenten:

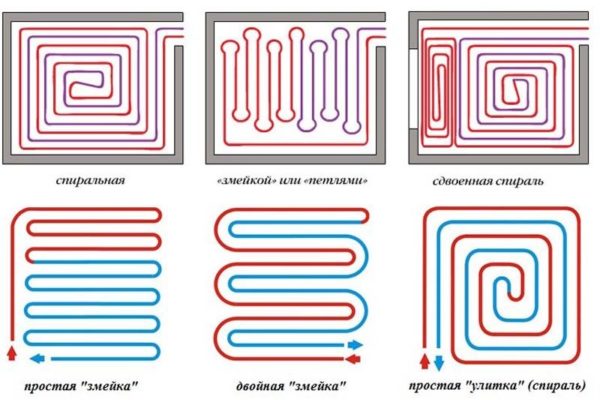

• Kontur – Rohre (Schleifen, Spule), entlang derer sich warmes Wasser bewegt. Es ist nicht notwendig, aber wünschenswert, dass die Längen der Spulen und die Methoden ihrer Verlegung identisch sind, was das Auswuchten vereinfacht;
• Versorgungsventile. Dies bezieht sich auf die Haupthähne, die den Fluss von der Quelle vollständig absperren können;
• Pumpe. Dank ihm zirkuliert heißes Wasser;
• Kollektor bzw. eine Kollektorgruppe mit einem Durchflussmesser. Dieser Teil ist die Steuereinheit, die für die Verteilung des Kühlmittels entlang der Kreisläufe verantwortlich ist. Es hat auch Thermostate mit Ventilen, Manometer.

Wie Sie sehen, ist der Rotameter genau am Kollektor installiert, und dies ist unter Berücksichtigung des oben beschriebenen Schemas logisch, da eine Vermischung von Wasser aus dem Kessel und dem Rücklauf erfolgt, seine Verteilung erfolgt.

Beispiel für ein Temperaturdiagramm:

Nachteile einer Fußbodenheizung ohne Rotameter

Der Durchflussmesser für den Fußbodenheizungskollektor regelt t ° indirekt – durch die Regulierung der Flüssigkeitsströme an den Rohrschlangen. Je nach Abmessung des Abzweigs wird eine unterschiedliche Kühlmittelmenge benötigt, die sich beim Verschieben deutlich nach Berechnung abkühlt.

Wenn ein kleiner Raum beheizt wird, müssen die Durchflussmesser und diese selbst möglicherweise nicht eingerichtet werden. Sie können auf ein Gerät verzichten und es einstellen, indem Sie einfach den Zulaufhahn abdecken oder die Pumpe verstellen. Wenn jedoch ein Objekt mit mehreren Stromkreisen eine solche manuelle Anpassung äußerst umständlich ist, kann die Einstellung der Werte für jede Spule nicht separat sichergestellt werden, außerdem ist es unmöglich, den Verbrauch zu verfolgen. Bei einem Wasserzähler kann der Abgleich durch einfaches Drehen der Einstellmutter erfolgen und der Verbrauch wird sofort auf einer transparenten Flasche angezeigt.

Nachteile, wenn der Fußbodenheizungskollektor ohne Rotameter:

• die Temperatur in Räumen mit unterschiedlicher Geometrie, Wärmeisolierungsgrad und Länge der Kreisläufe entspricht nicht ihren Bedürfnissen. So wird beispielsweise intensiv geheizt, und zwar dort, wo es nicht benötigt wird;
• Energieüberschreitung kommt. Das Gerät muss über einen längeren Zeitraum verwendet werden, da eine ungleichmäßige Erwärmung zu einer falschen und in bestimmten Bereichen zu einer langsameren Wärmeverteilung führt.

Es ist ein Irrtum zu glauben, dass ein optimaler Verbrauch für mehrere Kreisläufe erreicht werden kann, indem die Leistung der Umwälzpumpe angepasst und der Boden nicht mit Durchflussmessern ausgestattet wird, da es schwierig ist, die Länge der Rohre genau zu berechnen. Eine solche Berechnung führt dazu, dass das Volumen der Ressource auf den Coils vom berechneten Indikator abweicht. Gleichzeitig wird das Prinzip der Geräteauswahl verletzt: Es ist notwendig, von den Bedürfnissen des Benutzers und nicht von den Parametern des Geräts auszugehen..

Wasserzähler-Design

Der Aufbau des Rotameters ist mechanisch, das Material ist Kunststoff und/oder Metall (Messing). Das obere Segment der Mess- und Justiermodelle hat ein transparentes Rohr mit Graduierung.

Im Inneren befindet sich ein Schwimmer, daher heißt das Gerät “Schwimmer”. Dieses Element ist an der Stange befestigt, unterstützt von einer Feder (die Durchflussmenge ändert den Druck, komprimiert / dehnt ihn aus). Unten im Inneren befindet sich ein den beschriebenen Elementen zugeordnetes Ventil, das je nach Position den Flüssigkeitsstrom ändert.

Wo ist installiert

Rotameter mit Mischeinheit, Thermostate für einen Warmwasserboden werden am Vorlauf oder Rücklauf montiert. Das Design versorgt jeden Kreislauf mit der erforderlichen Menge an Ressourcen, die Auslassventile öffnen / schließen sich beim Abkühlen.

So funktioniert der Unterflur-Kollektorwasserzähler

Lassen Sie uns beschreiben, wie der Durchflussmesser funktioniert. Die Funktionalität des Gerätes wird durch seinen Teil mit einem Ventil gewährleistet, es ist mit Regulierringen oder einem Ventil ausgestattet. Wenn diese Bedienelemente bewegt werden, verengt sich das Rohrlumen bzw. der Durchfluss wird schwächer / erhöht, die Temperatur im Kreislauf ändert sich, gleichzeitig bewegt sich der Schwimmer im transparenten Kolben und zeigt den eingestellten Wert an. Dadurch wird die Heizleistung von Rohrschlangen mit unterschiedlichem Strömungswiderstand ausgeglichen. Es gibt Modelle mit separat installiertem Ventil, das Funktionsprinzip ist das gleiche, nur die Elemente sind beabstandet.

In einem Schwimmer-Rotameter, nämlich solchen Geräten, die für Fußbodenheizungen verwendet werden, befindet sich ein durchsichtiger Kunststoffkolben mit einer Schwimmeranzeige, die die Intensität der Umwälzung anzeigt. Die Flüssigkeit fließt ständig hinein, ertränkt das angegebene Element (es kann als “ewig schwebend” bezeichnet werden), das versucht, an seinen Platz zurückzukehren, die Quelle, je stärker die Strömung ist, desto mehr wird sie untergetaucht.

Zahlung

Es ist möglich, nur experimentell zu berechnen, welche Heiztemperatur erforderlich ist, um einen bestimmten Raum zu heizen, dh der Benutzer muss mehrere Einstellungen ausprobieren und die Zeit analysieren, um eine angenehme Umgebung im Raum zu erreichen, das Temperaturniveau dort. Glücklicherweise ist dies mit einem Rotameter viel einfacher zu bewerkstelligen, als manuell mit Eyeliner-Ventilen, einer Pumpe, herumzufummeln.

Es gibt keine festen Werte für Räume, diese Nuance ist darauf zurückzuführen, dass viele Faktoren die Wärmespeicherung in einem Raum beeinflussen: Wärmedämmung, Fläche, Länge der Spule usw..

Bei kombinierten Modellen können Sie die Anzahl der Ventilumdrehungen (normalerweise) voreinstellen – jede volle Umdrehung verringert / erhöht das Spiel um einen festen Wert. Sie können die folgende Methode verwenden:

1. Zuerst wird das Volumen des für jeden Kreislauf benötigten Kühlmittels berechnet, dessen prozentualer Anteil an der Gesamtflüssigkeitsmenge für das gesamte System.
2. Basierend auf dem erhaltenen Ergebnis wird die Ausgangsposition des Ventils (Rings) für jede Sektion eingestellt.
3. Die Endeinstellung des Durchflussmessers erfolgt während des Betriebs der Anlage, basierend auf der tatsächlichen Beharrungstemperatur, je nach Behaglichkeitsempfinden.

Wie bereits erwähnt, ist für ein oder zwei Räume oder Räume mit gleichen Parametern eine Kollektorgruppe mit Durchflussmessern wünschenswert, aber nicht so wichtig wie für Häuser, Wohnungen, in denen mehrere Zonen unterschiedlicher Größe beheizt werden..

Bei gleicher Durchflussmenge des Kühlmittels für die Kreisläufe eines großen und eines kleinen Raums wird die gewünschte Temperatur in ihnen unterschiedlich erreicht. Je größer die Fläche, desto geringer die Qualität der Wärmedämmung, desto niedriger die Heizleistung. Dementsprechend wird für Räumlichkeiten von beträchtlicher Größe eine intensivere und signifikantere Strömung erforderlich sein. Umgekehrt müssen Sie bei einem kleineren Objekt die Durchflussmenge niedriger einstellen, da es sonst heiß wird. Aber auch hier gibt es eine Nuance, wenn es eine schlechte Wärmedämmung hat, dann können die Werte gleich sein.

Wie Sie sehen, beeinflussen viele Faktoren die Berechnung, der Komfortmodus hängt sogar von der Jahreszeit ab. Die Regulierung wird auch als Ausgleich bezeichnet, da eine begrenzte Ressource vom Kessel verteilt wird, eine Änderung an einer Spule wirkt sich auf die anderen aus. Die Abstimmung kann häufig durchgeführt werden, daher ist die Einfachheit der Durchflussmesser sehr gefragt..

Geben wir ein Beispiel. Im Inneren des Hauses wird eine Fußbodenheizung für das Badezimmer und andere Räume, beispielsweise für das Wohnzimmer, installiert. Ohne Rotameter heizt der Gaskessel die Flüssigkeit für die angegebenen Räume auf die gleiche Weise auf, ein Temperaturregime wird eingerichtet. Für das Wohnzimmer kann es bequem sein, aber im Badezimmer wird es heiß..

Zum Heizen benötigt der erste mehr erhitztes Wasser aus dem Boiler, für ein kleines Badezimmer weniger. Bringen Sie die Temperatur jedes Raums schnell und bequem auf das gleiche Niveau oder stellen Sie sie anders ein, aber komfortabel, unter Berücksichtigung der Eigenschaften des Raumes, ermöglicht ein Wasserzähler.

Auch beim Auswuchten ist auf die Länge der Kreislaufrohre zu achten, unabhängig von deren Konfiguration..

Beachten wir einige weitere Vorteile von Durchflussmessern, das Gerät ermöglicht:

• es ist einfach, das zum Erhitzen bestimmte Flüssigkeitsvolumen einer bestimmten Temperatur zu steuern, was auch die Möglichkeit einer rationelleren Steuerung der Energiequelle (Kessel) bietet. Wenn es sich um einen elektrischen Typ handelt, ist diese Nuance sehr relevant;
• alle Äste gleichmäßig erwärmen, Temperaturschwankungen vermeiden, was den Komfort erhöht. Auf der anderen Seite können Sie die Heizung dort abstellen, wo sie nicht benötigt wird, oder sie nach Belieben des Benutzers reduzieren / erhöhen;
• Es ist möglich, die Volumen des Kühlmittels, das vom Kessel durch die Rohre der Hauptleitung fließt, visuell zu kontrollieren. Mit einem Blick auf die Durchflussmesser, ihre Kolben mit Graduierung und einem Indikator können Sie sofort den Erwärmungsgrad des Raums visuell bestimmen (in diesem Fall müssen auch die Abmessungen und andere Parameter verglichen werden). , wie viel Ressourcen verbraucht werden.

Wie man wählt

Ein Verteiler für einen warmen Boden wird oft montagefertig verkauft, der Bausatz kann ohne Rotameter sein, aber normalerweise werden in der technischen Dokumentation für jede Version eines solchen Produkts immer empfohlene Durchflussmesser vorgeschrieben.

Einige Tipps zur Auswahl des richtigen Durchflussmessers:

• je mehr Elemente des Geräts aus Metall (Messing) bestehen, desto besser. Ein solches Produkt ist haltbarer. Aber auch, wenn Sie Geld sparen müssen, werden häufig Kunststoffprodukte verwendet: Die Nutzungsumgebung erzeugt keine zu großen Belastungen, daher funktioniert ein Gerät mit einem Kunststoffständer lange Zeit.
• Beim Kauf ist es wichtig, das Produkt auf seine Unversehrtheit zu überprüfen (insbesondere die Glühbirne);
• die Feder im Inneren muss aus Stahl sein. Das Material ist in der Anleitung angegeben. Wenn dieser Artikel nicht vorhanden ist, stellt der Hersteller wahrscheinlich unzuverlässige Produkte her;
• die Flasche der Qualitätsprodukte ist Polycarbonat;
• empfohlene Mindestparameter (in der Anleitung vorgeschrieben):

• das Produkt muss für + 110 ° C und darüber ausgelegt sein, Druck – ab 10 bar;
• Durchsatz von 2-4 m³;
• Verfügbarkeit eines Zertifikats, Garantie – ab 5 Jahren.

Wenn es viele Kreisläufe gibt, ist es natürlich ratsam, für jeden Wasserzähler zu kaufen, da eine Änderung des Durchflusses an einem Zweig ihn auf alle anderen ändert, wodurch die Fähigkeiten des Kessels rationeller genutzt werden können. Der Kamm wird eine Art Kontrolleinheit mit hervorstehenden Rotametern sein, mit unterschiedlichen Positionen der Indikatorschwimmer in den Flaschen.

Brauchen Sie einen Durchflussmesser oder nicht?

Ein Durchflussmesser ist ein Gerät zur Korrektur des Betriebs einer Fußbodenheizung, das häufiger in Wasserstrukturen mit mehreren Kreisläufen verwendet wird. Ohne sie ist es schwierig, eine ordnungsgemäße Beheizung des Raumes zu erreichen. Die manuelle Einstellung des Fußbodenheizungskollektors ist sehr schwierig.

Durchführung der Anpassung der Fußbodenheizkreise durch Durchflussmesser – Normierung der Flüssigkeitsströme durch Register. In der Tat wird je nach Größe des Zweiges eine unterschiedliche Menge davon benötigt, die sich entlang der Schleife streng nach dem berechneten Indikator abkühlen würde.

Bei Ausführung ohne Durchflussmesser:

1. Die Temperaturen in den verschiedenen Räumen variieren;
2. Fußbodenheizung verschwendet Energie.

Für Ihre Information! Die Meinung, dass es möglich sei, den optimalen Wasserdurchfluss anhand der Leistung der Umwälzpumpe zu bestimmen, ist falsch.

Da es erstens schwierig ist, die Länge der Spule genau zu berechnen, und zweitens wird die Regel bei der Auswahl der Geräteparameter verletzt – um auf den Bedürfnissen des Geräts aufzubauen und nicht umgekehrt. Darüber hinaus führt die Berechnung auf diese Weise dazu, dass das Flüssigkeitsvolumen in den Kreisläufen vom berechneten Indikator abweicht.

Ausgleich von Fußbodenheizkreisen

Während der Vorbereitung dieses Artikels habe ich viele verschiedene Meinungen von Experten zum Einrichten eines warmen Bodens gelesen. Und hier ist, womit ich nicht einverstanden bin:

Oft hört man, dass es nur möglich ist, die Fußbodenheizung richtig abzugleichen, indem man den Widerstand aller Schleifen berechnet und die Einstellposition der Regelventile berechnet. Ich behaupte nicht, dass eine kompetente hydraulische Berechnung den Einrichtungsprozess beschleunigt und vor Installationsfehlern schützt. In der Praxis kann das Einrichten eines warmen Bodens jedoch ohne theoretische Berechnungen erfolgen, obwohl es mehr Zeit in Anspruch nimmt. Das Wichtigste ist, dass ein Projekt mit hydraulischer Berechnung Geld kostet und wir uns auf intelligente Einsparungen konzentrieren.

Viele Experten glauben, dass die Durchflussmenge des Kühlmittels in allen Kreisläufen gleich sein sollte. In der Praxis hängt der Flüssigkeitsdurchsatz in den Schleifen hauptsächlich von der Wärmeleistung ab, die jede einzelne Schleife an den Raum abgibt..

Es besteht die Meinung, dass das Fußbodenheizungssystem überhaupt nicht ausgeglichen werden muss und sich der Durchfluss des Kühlmittels in den Kreisläufen durch den Betrieb von Thermostaten, Reglern und anderen Automatisierungsgeräten nivelliert. Ich stimme dieser Aussage nicht zu, da früher oder später Bedingungen eintreten werden, in denen alle Schleifen des warmen Bodens gezwungen werden, sich maximal zu öffnen. In diesem Fall sollte die Verteilung des Kühlmittels im System so sein, dass die gesamte Flüssigkeit nicht in einen Kreislauf gelangt, sondern gleichmäßig auf alle Kreisläufe verteilt wird..

Einige nützliche Informationen über elektrische Leitungen

In die Box müssen mehrere Drähte mit unterschiedlichen Isolationsfarben eingeführt werden. Gemäß den Standards ist die Null blau und die Phase ist schwarz. Das Erdungskabel ist in zwei Farben gefärbt – gelb und grün.

Um die Phase zu bestimmen, sollten Sie einen Indikatorschraubendreher verwenden. Darüber hinaus sollten Sie zum Zeitpunkt der Vorbereitung vor der Installation des Fußbodenheizungsreglers die Spannung im Netz überprüfen. Ideal, wenn es so nah wie möglich an 220 Volt kommt.

Als nächstes müssen Sie das Hauptheizkabel und das Netzkabel durchschneiden. Verwenden Sie dazu am besten ein scharfes Messer oder eine spezielle Schneidezange. Sie müssen es so schneiden, dass die Kabel ca. 50 mm aus der Installationsdose herausragen. Als nächstes werden die Drähte abisoliert.

Wenn das Modell eine schraubenlose Kabelbefestigung vorsieht, wird die Abisolierlänge anhand der Empfehlungen auf dem Gerätekoffer bestimmt. Achten Sie darauf, die abisolierten Kabel nicht zu berühren. Am besten verbinden Sie das Erdungskabel mit dem Geflecht des Heizkabels durch Löten oder eine Klemme.

Danach wird das Netzkabel mit dem montierten Thermostat verbunden. Anweisungen zur Installation eines Thermostats für einen warmen Fußboden sind vom Hersteller entweder auf dem Gehäuse oder in der Anleitung angegeben. Die Anleitung kann bei ähnlichen Modellen etwas abweichen, daher muss die Schaltung in jedem Fall einzeln studiert werden..

Führen Sie einen Leiter mit einer Phase und befestigen Sie ihn an dem gewünschten Kontakt im Gerät, er ist normalerweise mit dem Buchstaben L gekennzeichnet. Der Anschluss für den Neutralleiter ist mit N gekennzeichnet. Sie sollten jedoch vorsichtig sein, da es verschiedene Arten von Systemen gibt die die N-Klemme zum Anschluss des Hauptheizkabels dient. Diese Nuance muss mit besonderer Sorgfalt separat untersucht werden..

Als nächstes müssen Sie den Temperatursensor an die mit Sensor gekennzeichneten Klemmen anschließen. Es befindet sich, wie bereits erwähnt, innerhalb des Wellrohres. Befindet sich der Sensor zunächst nicht in der Röhre, müssen Sie ihn selbst dort platzieren.

Heizkabeltypen:

1. Ein zweiadriges Heizkabel verbirgt unter seiner Schutzisolierung zwei leitfähige Leiter. Dieser Kabeltyp gilt als bequemer als seine einadrige Version, da er nur von einem Ende mit dem Thermostat verbunden ist. In einem solchen Kabel befinden sich 3 Drähte in der Nähe, von denen zwei leitend und eine geerdet sind.
2. In einem einadrigen Kabel gibt es nur einen leitenden Draht, dieser ist in der Regel weiß.

Typische Anschlusspläne

Ein wasserbeheizter Fußboden wird selten als einzige Heizquelle verwendet. Eine Beheizung nur durch Fußbodenheizung ist nur in Regionen mit mildem Klima oder in großflächigen Räumen zulässig, in denen die Wärmeabfuhr nicht auf Möbel, Einrichtungsgegenstände oder geringe Wärmeleitfähigkeit des Bodenbelags beschränkt ist. Fast immer ist es notwendig, Heizkörperkreise, Warmwasserbereiter und Fußbodenheizkreise in einem Heizsystem zu vereinen.

Typisches Schema eines kombinierten Heizsystems mit angeschlossenen Heizkörpern und Fußbodenheizkreisen. Dies ist die technologisch fortschrittlichste und am besten anpassbare Option, erfordert jedoch auch eine erhebliche Anfangsinvestition. 1 – Heizkessel; 2 – Sicherheitsgruppe, Umwälzpumpe, Ausdehnungsgefäß; 3 – Verteiler für den separaten Zweirohranschluss von Heizkörpern nach dem “Stern” -Schema; 4 – Heizkörper; 5 – Fußbodenheizungskollektor, enthält: Bypass, Dreiwegeventil, Thermostatkopf, Umwälzpumpe, Kämme zum Anschluss von Fußbodenheizungskreisen mit Reduzierern und Durchflussmessern; 6 – Fußbodenheizungskonturen

Bei der Ausführung der Heizraumverrohrung gibt es eine ziemlich große Anzahl von Variationen, während es im Einzelfall unterschiedliche Funktionsprinzipien des hydraulischen Systems gibt. Wenn Sie jedoch die äußerst spezifischen Optionen nicht berücksichtigen, gibt es nur fünf Möglichkeiten, den Betrieb von Heizgeräten verschiedener Art zu koordinieren:

1. Paralleler Anschluss des Fußbodenheizungskollektors an das Stromnetz des Heizgerätes. Die Einbindung in die Leitung muss vor der Anschlussstelle des Kühlernetzes erfolgen, die Versorgung des Kühlmittels erfolgt durch eine zusätzliche Umwälzpumpe.
2. Kombination nach der Art von Primär- und Sekundärringen. Die ringgewickelte Hauptleitung hat im Zulaufteil mehrere Vorlaufeinlässe, die Durchflussmenge des Kühlmittels in den angeschlossenen Kreisläufen nimmt mit der Entfernung von der Wärmequelle ab. Der Durchflussausgleich erfolgt durch Auswahl des Pumpendurchflusses und Begrenzung des Durchflusses durch Regler.
3. Verbindung zum äußersten Punkt des koplanaren Kollektors. Die Bewegung des Kühlmittels in den Fußbodenheizungskreisläufen wird durch eine gemeinsame Pumpe im Generatorteil sichergestellt, während das System nach dem Prinzip des Prioritätsflusses ausgeglichen wird.
4. Der Anschluss über eine verlustarme Weiche ist optimal bei einer großen Anzahl von Heizgeräten, erheblichen Durchflussunterschieden in den Kreisläufen und einer erheblichen Länge von Fußbodenheizkreisen. Diese Option verwendet auch einen koplanaren Verteiler, während ein hydraulischer Pfeil erforderlich ist, um den Druckabfall zu beseitigen, der den ordnungsgemäßen Betrieb der Umwälzpumpen beeinträchtigt..
5. Lokale Parallelschaltung des Loops durch die Unibox. Diese Option eignet sich gut zum Verbinden einer warmen Bodenschleife mit kurzer Länge, wenn Sie beispielsweise den Boden nur im Badezimmer heizen müssen.

   Die einfachste Möglichkeit, den Fußbodenheizkreis an eine Radiatorheizung mit einer Kühlmitteltemperatur von 70-80 °C anzuschließen. 1 – Leitung mit Vor- und Rücklauf des Hochtemperaturkreislaufs; 2 – Fußbodenheizungskontur; 3 – Auspacken.

Es ist zu beachten, dass die Art des Fußbodenheizungsbetriebs auch je nach Verlegemuster des Registers variieren kann. Als optimal gilt das Schema “Schnecke”, bei dem die Rohre paarweise verlegt werden, wodurch die gesamte Fläche nahezu gleichmäßig erwärmt wird. Wird der Warmboden als „Schlange“ oder „Labyrinth“ angeordnet, ist die Ausbildung von kälteren und wärmeren Zonen praktisch gewährleistet. Dieser Nachteil kann auch durch die richtige Einstellung beseitigt werden..

Anschlusspläne

Ein wasserbeheizter Fußboden dient oft als zusätzliche Wärmequelle. Es wird hauptsächlich mit einer allgemeinen Heizungsanlage oder Warmwasserversorgung kombiniert. Von der Verbindungsmethode hängen die Eigenschaften der Anpassung warmer Böden ab.

Kombiniert

Eine beliebte und technisch einwandfreie Methode ist die kombinierte Heizung, die ein Heizkörper- und Fußbodenheizungssystem umfasst. Um diese Struktur auszustatten, benötigen wir jedoch:

• Kessel;
• Pumpe;
• Ausgleichsbehälter;
• Kollektoren für Radiatoren und Fußbodenheizungen;
• Heizkörper;
• Rohre.

Es ist wichtig, verschiedene Heizgeräte richtig zu kombinieren, damit sie effektiv funktionieren. Die wichtigsten Möglichkeiten, Heizkörper mit Warmwasserböden zu einer einzigen Struktur zu verbinden:

1. Paralleler Anschluss der Verteilereinheit an die Heizungsanlage. Die Stromkreise werden in die Leitung zu den Batterien geschnitten. Die Flüssigkeitszirkulation erfolgt durch eine Pumpe.
2. Verbindung durch Ringe, primär oder sekundär. Die Rohrleitung bildet beim Verlegen Ringe, sie schneiden an mehreren Stellen in das Versorgungssystem ein. Die Kühlmitteltemperatur ist abhängig vom Abstand der Spule von der Wärmequelle.
3. Anschluss an den koplanaren Kollektor bis zum äußersten Punkt. Durch den Betrieb einer gemeinsamen Hauspumpe im Generatorraum bewegt sich Wasser im Kreislauf. In diesem Fall hat der warme Boden Vorrang bei der Zufuhr von heißem Wärmeträger.
4. Bei Verwendung einer hydraulischen Verteilereinheit – eine großartige Option: Wenn mehrere Heizgeräte vorhanden sind, unterscheiden sich die Länge der Bodenschleifen und der Wasserverbrauch darin. Auch bei diesem Schema kann auf einen koplanaren Kollektor nicht verzichtet werden..
5. Lokaler Anschluss des Stromkreises über eine Unibox in Parallelschaltung. Geeignet für Räume mit kleiner Fläche: Bad, Flur.

Heizkörperanschluss

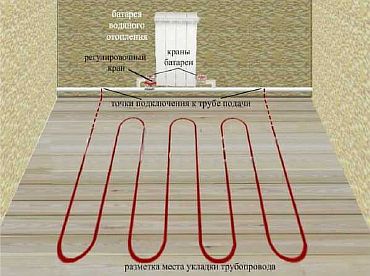

Eine gängige Art, Fußbodenheizungen aus Heizkörpern zu speisen. Bei diesem Schema steht die Temperatur der Flüssigkeit im Wasserboden in direktem Zusammenhang mit dem Grad ihrer Erwärmung im Heizkörper..

Ermitteln Sie die maximale und optimale Temperatur des Heizmediums in der Fußbodenheizung.

Für den Aufbau dieses Systems wird eine Leitung benötigt, die einen Zulauf mit Rücklauf hat, sowie Bodenrohre und eine Unibox. Da sich das Wasser in den Batterien auf 80 Grad erwärmt, empfiehlt es sich die Bodenschleifen an den Rücklauf anzuschließen.

Unibox – Gerät, Typen und Funktionsprinzip, Nutzungsvorteile, Selbstmontage.

Aus dem Kessel

Dies ist eine einfache Option – der installierte Kessel ist nur zum Erhitzen von Wasser für einen warmen Boden ausgelegt, daher werden keine Regler benötigt.

Bei Vorhandensein eines modernen Gaskessels kann er die Temperatur selbst regulieren, es reicht aus, die erforderliche Anzeige auf dem Bedienfeld einzustellen. Auch bei einem Zwei-Kontakt-System, wenn der Kessel Wasser für Batterien und Fußbodenheizung erwärmt, können die Werte für jedes Gerät einfach durch die Kesselautomation angepasst werden.

Bei Verwendung eines Festbrennstoffkessels ist ein Ausgleichsfass erforderlich. Das Temperatur- und Druckniveau wird durch die Installation einer Sicherheitseinheit am Fass reguliert, die aus einem Manometer, einem Entlüftungsventil und einem Thermostat besteht.

Für Ihre Information! Die Funktionsweise des wasserbeheizten Fußbodens wird durch das Rohrverlegungsschema beeinflusst – erfahren Sie, was die Verlegeschemata sind und wie Sie die Fußbodenheizung anschließen. Bei einer “Schlange” ist die Erwärmung mit kalten und heißen Bereichen nicht gleichmäßig. Beim Platzieren der Kontur nach dem Schema “Schnecke” ist eine gleichmäßige Erwärmung gewährleistet.

Verbindungsmerkmale je nach Schema

Es wäre grundsätzlich falsch, von einer Anpassung des Wasserbodens zu sprechen, ohne das Schema zu spezifizieren, nach dem er funktioniert, denn er hat jeweils seine eigene Struktur. Dementsprechend können ganz andere Elemente oder Knoten für die Einstellung von Temperaturen verantwortlich sein..

Vorbereitung und Inbetriebnahme

Bei der Einrichtung einer Fußbodenheizung wird ein Thermokopf in Form eines herkömmlichen Wasserhahns verwendet, der für Wasserzu- und Rücklauf installiert wird. Ein solches System wird nicht eindeutig bewertet:

• Erstens ist es von Vorteil, Geld für die Installation der Schaltung zu sparen;
• zweitens machen Komplikationen im Betrieb, d. h. häufige Verwendung des Thermokopfes, diesen unbrauchbar, ein frühzeitiger Austausch ist erforderlich.

Ein praktisches Gerät wird als Durchflussmesser (oder Rotameter) bezeichnet, das in der Nähe des Kollektors an den Kreislauflöchern installiert wird. Anpassung in dieser Situation ist die Kontrolle der Gerätewerte (0,3 … 0,5 Liter).

Der erste Start, richtig gemacht, erkennt Schwachstellen, Störungen, mögliche Störungen in der Fußbodenheizung.

Schrittweise Anpassung eines wasserbeheizten Fußbodens

1. Der Einstieg beschränkt sich auf die Überprüfung der Stellung der Ventile. Die Normalstellung ist “geschlossen”;
2. Die Pumpe schaltet sich mit niedriger Geschwindigkeit ein, um das System aufzuwärmen;
3. Die Ventile werden auf die Position „Offen“ gestellt;
4. Überprüfen des Kreislaufs beim Befüllen mit Kühlmittel und Ablassen der Luft durch die Rohre mit einem Ablass im Verteiler;
5. Stellen Sie sicher, dass der Kreislauf mit Wasser gefüllt und mit einem Abfluss entlüftet ist;
6. Das Füllen der Kontur erfolgt allmählich und langsam;
7. Einschalten des Brennwertkessels;
8. Überprüfen Sie die Kühlmittelzufuhr zum Systemkreislauf;
9. Rücklauf prüfen;
10. Testen Sie die Arbeit der Kontur;
11. Schließen Sie die Wasserzu- und -rücklaufventile;
12. Überprüfen Sie jeden betroffenen Stromkreis.

Die Pumpe erzeugt weniger Umdrehungen – es besteht weniger Gefahr von Lufteinschlüssen in den Rohren!

Die Rolle des Kessels bei der thermischen Steuerung des Heizkreises

Durch einfache Anschlussmöglichkeit, wenn der Kessel ausschließlich zur Warmwasserbereitung für den Fußbodenkreis arbeitet, sind keinerlei Regelgeräte erforderlich.

Im einfachsten Schema nur der Kessel und die Bodenkontur

Wenn der Kessel mit einem modernen Gasmodell installiert ist, ist er selbst ein ausgezeichneter Regler. Die gewünschte Temperatur des Kühlmittels wird durch Drücken der Tasten auf dem Bedienfeld eingestellt. Ein neuer Wert, wenn Sie das Wasser heißer, kühler oder ganz abstellen müssen, wird ohne Probleme in Sekundenschnelle eingestellt.

Und selbst wenn das System zweikreisig ist – das heißt, der Kessel gewährleistet nicht nur den Betrieb der Fußbodenheizung, sondern erwärmt auch Wasser für Batterien und Parsing-Punkte – kann die Heiztemperatur jedes Kreises aufgrund der Automatisierung des Kessels angepasst werden selbst. Separate Geräte hierfür sind überhaupt nicht erforderlich..

Das gleiche ist bei der Installation eines Elektrokessels der Fall, dessen Betrieb ebenso einfach über das Bedienfeld gesteuert wird. Strom ist jedoch nicht die billigste Art zu heizen und wird nur verwendet, wenn kein Gas im Haus ist. Aber das ist eine andere Geschichte.

Bedienfeld eines modernen Gaskessels

Membrantank (Ausdehnungsgefäß), angeschlossen an einen Festbrennstoffkessel

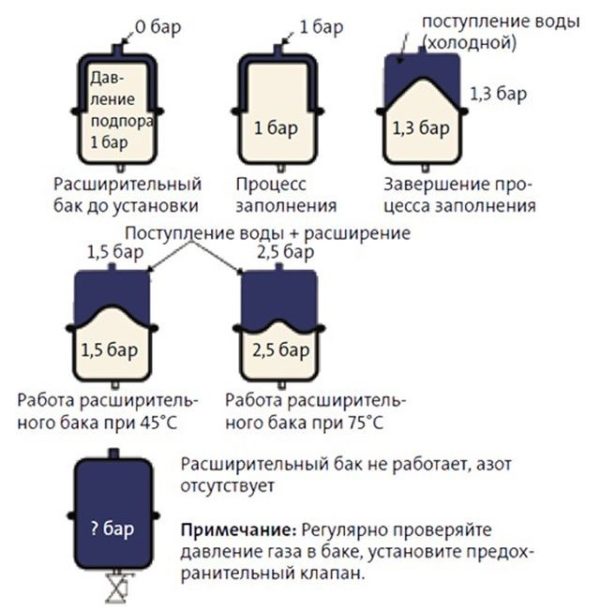

Die Abhängigkeit des Drucks im Tank von der Wassertemperatur

Diese Baugruppe mit Manometer und Thermostat gewährleistet den sicheren Betrieb der Anlage.

Um jedoch die Temperatur regulieren zu können, wenn das Wasser nicht durch einen Gas- oder Elektrokessel erhitzt wird, sondern durch einen Festbrennstoffkessel, muss im System ein Ausdehnungs- (Ausgleichs-)Behälter vorhanden sein.

Je höher die Temperatur des eintretenden Wassers, desto höher der Druck. Beide werden durch die Montage einer Sicherheitseinheit am Tank gesteuert, die ein Manometer, ein Entlüftungsventil und einen Thermostat umfasst, über den die Einstellung vorgenommen wird.

Beachtung! Für die Temperaturregelung spielt also der verwendete Kesseltyp eine nicht unerhebliche Rolle – dies wirkt sich auch auf den Aufbau der Gesamtanlage aus. Wandheizkessel haben beispielsweise eine eingebaute Pumpe, die das Wasser umwälzt. Wenn der Kessel bodenstehend ist, müssen sowohl die Pumpe als auch der Thermostat separat montiert werden..

Schema mit separat montierter Umwälzpumpe

Beim Anschluss einer Fußbodenheizung durch eine Heizung erfolgt die Temperaturregelung nach den gleichen Prinzipien. In diesem Fall hängt die Temperatur im Fußbodenkreislauf einfach von der Temperatur in den Batterien ab..

Es ist am schwierigsten, die Heizung mit kombinierten Anschlussschemata zu regulieren, wenn es viele Kreisläufe gibt und in jedem von ihnen das Wasser auf unterschiedliche Weise erhitzt werden muss..

Werksmontiertes Wasserboden-Steuermodul

Fußbodenheizungen sind ein ernstzunehmender Kostenfaktor bei der Renovierung, daher ist es wichtig, genau zu kalkulieren, wie viel und welche Materialien benötigt werden. Um Ihre Arbeitskosten zu senken, haben wir eine spezielle Anleitung vorbereitet, die Ihnen erklärt, wie Sie den warmen Boden berechnen – Wasser oder Strom. Online-Rechner sind enthalten. Und im Artikel “Was braucht man für einen warmen Boden?” Sie finden eine vollständige Liste mit allem, was Sie während der Installation benötigen.

Dieses Problem kann gelöst werden, indem eine Mischeinheit in das System eingebaut wird, in der sich ein 3-Wege-Ventil und ein Servoantrieb befinden. Was es ist, wie es funktioniert und verbindet, lesen Sie weiter.

Installation und Einstellung

Das Rotameter wird gemäß Herstellerangaben an den Rücklaufverteiler angeschlossen, es besteht jedoch die Möglichkeit, das Gerät für den Vorlauf zu installieren.

Die Hauptvoraussetzung für die Montage des Gerätes ist seine senkrechte Position. Mit dieser Einstellung können Sie den genauen Wert des Flüssigkeitsstandes im Kolben bestimmen. Daher muss der Kamm streng waagerecht in der Ebene platziert werden.

Der Schwebekörper-Durchflussmesser wird durch Einschrauben in die entsprechende Buchse am Verteiler angeschlossen. Das Gerät wird mit O-Ring und Überwurfmutter geliefert. Es ist nicht erforderlich, das Gerät zusätzlich mit Dichtmittel oder anderen Materialien abzudichten..

Arbeitsablauf für Verteiler mit angeschlossenem Kreislauf – Verteiler und Durchflussmesser müssen vollständig automatisiert sein. Daher wird zusätzlich ein Thermosensor an das System angeschlossen. Bei einem solchen Schema blockiert das System bei Erreichen des angegebenen Temperaturregimes des Kühlmittels seinen vollständigen oder teilweisen Zugang zu den Kreisläufen.

Der gesamte Installationsvorgang und die Einstellung des Rotameters für einen warmen Boden erfolgt in der folgenden Reihenfolge:

1. Der Durchflussmesser muss in ein spezielles technologisches Loch am Verteiler eingeschraubt werden. Das Gerät wird mit einem Schlüssel in einer streng vertikalen Position installiert.
2. Gegen den Uhrzeigersinn drehen und den transparenten Kolben oben am Messgerätegehäuse entfernen. Danach muss der Ring entfernt werden, der zum Schutz vom Hersteller installiert ist. Setzen Sie dann die Kappe mit den Markierungen wieder auf.
3. Drehen Sie den Körper im Uhrzeigersinn auf das erforderliche Druckniveau. Diese Aktion ist ein Ausgleich der Durchflussmenge des Kühlmittels. In diesem Fall sollte der angegebene Wert auf der Skala angezeigt werden.

Nach solchen Aktionen ist eine Überprüfung des Arbeitsprozesses des gesamten Fußbodenheizungssystems erforderlich. Während des Betriebs des warmen Bodens den Kolben am Durchflussmesser nicht verschließen. Die Skala sollte ständig sichtbar sein, da manchmal während des Betriebs von Heizgeräten ausgeglichen werden muss.

Zum Schutz vor äußeren Einflüssen empfiehlt es sich, die Kollektorgruppe zusammen mit dem Durchflussmesser in einen speziellen Schrank zu stellen oder eine Nische mit einer schließenden Tür in die Wand einzubauen..

Nach den technischen Regeln sollte eine identische Verlegung mehrerer Konturen einschließlich ihrer Länge erfolgen. Andernfalls führt auch die Verwendung eines Verteilers mit Rotameter zu keinem positiven Ergebnis und das System funktioniert nicht richtig..

Elektronisches Tuning-System

Das elektronische Abstimmungssystem ist eine Ordnung, eine Einheit von Elementen, die miteinander verbunden und voneinander abhängig sind. Dieser Komplex umfasst elektronische Thermometer, eine Steuerung und elektrische Antriebe..

Die Mechanismen eines gesteuerten elektromechanischen Systems können zur Regulierung an den Köpfen herkömmlicher Ventile angebracht werden. Dieses Gerät kann Teil einer Struktur sein.

Ändert sich die Durchflussmenge des Kühlmittels, so geschieht dies gemäß den angegebenen kritischen Werten. Die Sensoren des automatischen Fußbodentemperaturreglers können mit Wärmeträgern und Luft in Räumen arbeiten und deren Indikatoren messen.

Methoden zum Einstellen der Temperatur der Fußbodenheizung

Um die erforderlichen Temperaturwerte zu erreichen, die den Standardstandards entsprechen, müssen Sie das Gerät konfigurieren.

Je nach Raumart ist eine korrekte Einstellung der Fußbodenheizung möglich. Ein geeignetes Temperaturniveau für Wohnräume beträgt 20 bis 28 Grad. Heizung von 19 bis 24 Grad ist für Küche, Flur oder Bad geeignet.

Für Ihre Information! Die zulässige Luftfeuchtigkeit im Raum beträgt 60%, der optimale Indikator beträgt jedoch 40 – 50%.

Der Hauptzweck der Regelung besteht darin, beim Ein- und Aussteigen eine konstante Temperaturdifferenz aufrechtzuerhalten. Zur Ermittlung der Temperaturdifferenz werden die Dicke und das Material des Estrichs sowie die Verlegeabstände der Rohre berücksichtigt.

Die installierte Ausrüstung beeinflusst die Methoden zur Anpassung der Struktur, sie kann mechanisch und automatisch sein. Das für den Wasserdurchfluss zuständige Gerät wird konfiguriert, dies kann durch Mischen des heißen und gekühlten Kühlmittels oder durch Begrenzen erfolgen.

Automatische Anpassung

Wird die Fußbodenheizung automatisch angepasst, dann sind die Haupteinstellelemente der RTL-Thermokopf oder das Unibox-Ventil. Die Fußbodenheizung hängt von der eingestellten Anzeige ab, je höher sie ist, desto heißer wird die Flüssigkeit, die durch die Rohre fließt, und daher erwärmt sich der Bodenbelag mehr.

So stellen Sie den Wasserheizboden automatisch ein – dies kann auf zwei Arten erfolgen:

1. Mit einem thermostatischen selbstregulierenden Gerät wird es durch Ventile oder einen Hahn mit Köpfen eingestellt.
2. Mit Hilfe eines elektronischen Systems umfasst es ein Elektrothermometer, eine Steuerung, elektrische Antriebe.

Elektronische Steuergeräte sind teuer, aber sie können verwendet werden, um die Fußbodenheizung zu programmieren und für einen optimalen und effizienten Betrieb einzustellen..

Auf dem Markt werden elektronische Regler von vielen Unternehmen vertreten, am beliebtesten sind die Produkte “Uponor”.

Manueller Temperaturausgleich

Der manuelle Konfigurationsprozess ist einfach, aber zeitaufwendig. Die Wassererwärmungstemperatur wird durch Öffnen oder Schließen der Ventile eingestellt. Das Verfahren wird viel einfacher mit einem Gerät, das das Futter in jeden Zweig dosiert.

Für Ihre Information! Fußbodenheizung funktioniert bei manueller Einstellung effektiv – bei intensiver Wasserzirkulation in der Rohrleitung kann dies über eine separate Wärmepumpe erreicht werden.

Bevor Sie mit der Einstellung des Temperaturniveaus im Wasserboden beginnen, müssen Sie sicherstellen, dass das System voll ist und keine Lufteinschlüsse vorhanden sind. Die Einstellung ist die Kühlmittelzufuhr zu jeder Spule und die Einstellung der Durchflussmenge. Die Regelung erfolgt unter Berücksichtigung der Vorlauftemperaturdifferenz am Ein- und Ausgang. Dieses Verfahren muss jährlich durchgeführt werden..

Wichtig! Die Temperatur des ein- und ausgehenden Wärmeträgers in allen Kreisläufen sollte ungefähr gleich sein, der zulässige Unterschied beträgt 5 – 15 Grad.

Die Kontrolle über den Anpassungsprozess des Wasserbodens erleichtert die Verwendung eines Thermometers, eines Lasers oder eines elektrischen. Seine Anwesenheit wird die Rüstzeit erheblich reduzieren..

Temperatur der wasserbeheizten Fußbodenheizung getrennt nach Raum einstellen

Für den Fall, dass Sie nur in einem Haus mit wasserbeheiztem Fußboden heizen möchten, können Sie eine separate Temperaturregelung für die Räume organisieren.

Dazu ist es notwendig, die Verlegung der Konturen des warmen Bodens zoniert zu gestalten. Jene. Das Wasserbodenrohr sollte nur in einem Raum verlegt werden. Wenn die Fläche des Raumes mehr als 12 qm beträgt. m zwei oder drei Rohrkreise verlegt werden.

In diesem Fall wird die Mischeinheit gemeinsam verwendet, die Temperatur des Kühlmittels wird auch gleichzeitig für den gesamten Kollektor geregelt. Jene. im gesamten Fußbodenheizungssystem wird die Temperatur durch die Mischeinheit eingestellt und unterscheidet sich nicht.

Wie kann man ein warmes Bodenwasser mit mehreren Kreisläufen steuern? Dazu müssen wir “normalerweise offene” Servos kaufen (wünschenswert, aber nicht erforderlich). Eine für jeden Stromkreis, den wir steuern werden.

Installieren Sie in jedem Raum einen Temperatursensor (Thermostat). Es stehen sowohl kabelgebundene als auch kabellose Optionen zur Verfügung. Auch die Funktionalität kann unterschiedlich sein. Vom einfachen mechanischen Ein-/Ausschalten. Bis hin zur komplexen Temperaturregelung nach Tages- und Nachtzeit. Die Kosten variieren.

Kabelgebundene Raumtemperaturregelung

Wenn die Temperatursensoren verdrahtet sind, müssen dreiadrige Drähte von ihnen zum Kollektor verlegt werden. In diesem Fall geht die Steuerung direkt zum Servo und es ist kein zusätzlicher Controller erforderlich..

Drahtlose Temperaturkontrolle TP

Wenn die Temperatursensoren drahtlos sind, ist keine Kommunikation mehr erforderlich. Eine solche Lösung ist relevant, wenn die Reparatur bereits abgeschlossen ist und Sie die Temperatur des wasserbeheizten Bodens am Ende der Reparatur regeln möchten..

In diesem Fall wird sich die Automation in unmittelbarer Nähe des Temperiergerätes befinden und die Servos ansteuern. Und von den Sensoren wird nur ein Signal zum Ein- und / oder Ausschalten an die Automatisierungssteuerung übertragen. Und der Controller wiederum liefert oder entfernt Spannung vom Antrieb.

Wie funktioniert der Servoantrieb für Fußbodenheizung??

Ein Servoantrieb ist ein elektromechanisches Gerät, mit dem Sie die Leitung im Rücklauf des Kühlmittels eines separaten Kreislaufs öffnen und schließen können.

Wie funktioniert der Servoantrieb für Fußbodenheizung? Es besteht aus einem elektrischen Stellantrieb und einer Schubstange – diese Stange wirkt auf das Ventil, das sich im Fußbodenheizungsverteiler befindet und je nach Thermostatzustand eine offene oder geschlossene Stellung einnimmt.

Die Durchflussregelung entlang des Kreislaufs erfolgt von der Seite der Kühlmittelzufuhr.

Das Servo wird auf den Rücklaufverteiler geschraubt. Zu dem Kreislauf, der gesteuert werden soll (d. h. Sie müssen wissen, wo welcher Kreislauf am Kollektor ist, wo das Rohr von ihm abgeht). Bei Fußbodenheizungskollektoren (wenn Sie solche installiert haben) ist das Gewinde für die Installation des Servoverstärkers vereinheitlicht. Jene. jeder wird tun.

Um das Servo zu installieren, müssen Sie die Standardkappe entfernen und das Servo selbst anschrauben.

Nach der Installation der Servos an allen Stromkreisen ist es erforderlich, diese mit der Steuereinheit (bei einem drahtlosen System) zu verbinden. Signale von Thermostaten konfigurieren. Jene. bestimmen die Kanäle, über die sie das eine oder andere Servo steuern. Oder verbinden Sie sie direkt mit Temperatursensoren, wenn sie verkabelt sind. Und dann wird die Steuerung direkt durchgeführt, indem das Servo mit Strom versorgt wird oder nicht.

Servos können „normally open“ oder „normally closed“ sein. Das heißt, wenn keine Spannung anliegt, lässt es das Kühlmittel zirkulieren (normalerweise geöffnet). Oder erlaubt nicht (normalerweise geschlossen).

So werden Servos angeschlossen

In der Praxis werden je nach Art des montierten Thermostats unterschiedliche Anschlussschemata für Servomotoren verwendet. Wenn dieses Gerät nur einen Heizkreis steuert, wird es direkt mit einem bestimmten Aktor verdrahtet. Wenn ein Mehrzonen-Thermostat verwendet wird, werden die Drähte an bestimmte Klemmen angeschlossen.

Um die Position der Drähte zu optimieren, montieren sie Schalter für einen Warmwasserboden. Neben den üblichen Funktionen zum Anschließen und Anschließen verschiedener Geräte erfüllen sie auch eine Schutzfunktion. Lesen Sie auch: "Optimales Anschlussschema Fußbodenheizung – wir treffen die richtige Wahl".

Wenn alle Heizkreise geschlossen sind, wird ein Befehl zum Ausschalten der Umwälzpumpe ausgegeben. Diese Methode ist praktisch, wenn die Installation eines automatischen Heizkessels vorgesehen ist..

Bei Systemen mit Festbrennstoffkesseln herkömmlicher Bauart dürfen die Pumpen nicht ausgeschaltet werden, da sonst die Heizstruktur explodiert. In diesem Fall sind ein Bypass und ein Bypassventil installiert, die auf eine Druckanzeige etwas niedriger als der maximale Druck der Umwälzpumpe eingestellt sind..

Nach Erreichen des Sollwertes in der Anlage (wenn nur noch wenige Heizkreise offen bleiben) beginnt das Bypassventil das Kühlmittel im Rücklauf teilweise zu umhüllen und dem Kessel wieder zuzuführen.

Die obige Schaltung funktioniert mit jedem Modell von Heizkesseln. Bei Festbrennstoffanlagen ist dies die einzige und kostengünstige Möglichkeit, eine Überhitzung des Systems zu vermeiden.

Wenn die Fußbodenheizung mit Durchflussmessern eingestellt werden soll, muss der Vorlaufverteiler über eine automatische Entlüftung verfügen und über einen Bypass mit einem Bypassventil an den Rücklauf analog angeschlossen werden (siehe: "So wählen und installieren Sie einen Durchflussmesser für einen warmen Boden").

Zusammenfassend ist anzumerken, dass die einfachste Möglichkeit zum Einrichten eines warmen Bodens und zum Einstellen der Temperatur des Kühlmittels die Installation manueller Wasserhähne genannt werden kann. Komfortabler zu bedienen sind automatische Regelgeräte – Thermostate mit Sensoren und Servoantrieben. Zusätzlich müssen das Bypassventil und die Schalteinheit verwendet werden..

Welcher Servoantrieb für die Temperaturregelung des wasserbeheizten Fußbodens?

Logischer ist es, “normally open” zu wählen. Bei dieser Option wird der Servoantrieb zeitlich nicht in einem größeren %-Verhältnis mit Spannung versorgt und das Kühlmittel zirkuliert (d. h. die Heizung funktioniert). Mit den meisten (wenn nicht allen) Thermostaten oder Fußbodenheizungssteuerungen können Sie jedoch sowohl Schließer- als auch Öffner-Servos steuern, je nachdem, an welchen Klemmen sie angeschlossen sind.

Ursachen für Fehlfunktionen und Reparatur eines wasserbeheizten Fußbodens

Die korrekte Installation des Wasserbodens garantiert seinen Dienst für eine sehr lange Zeit (bis zu 50 Jahre) unter der Bedingung, dass hochwertige massive Rohre verwendet werden.

Ein wasserbeheizter Fußboden ist hinsichtlich Aufbau und Funktionsprinzip recht komplex und seine Leistung hängt von der hochwertigen Funktion mehrerer wichtiger Komponenten ab. Der Wasserboden besteht aus folgenden Elementen:

1. Rohre, durch die Wasser zirkuliert, das ein Wärmeträger ist.
2. Bypass.
3. Umwälzpumpe.
4. Kollektor und Elektroantrieb, mit dessen Hilfe sie den Wasserfluss regulieren.
5. Abgleichventil, das erwärmtes und gekühltes Wasser mischt.
6. Thermostat und Thermostat, verantwortlich für die Aufrechterhaltung der erforderlichen Temperatur. Im Pannenfall ist nicht nur eine Kühlung möglich, sondern auch eine Überhitzung des Kühlmittels.

Wie bei einem elektrischen Boden sind bei der Ermittlung der Gründe für eine unzureichende Heizung schlecht ausgeführte Wärmedämmungsarbeiten zulässig, wodurch ein erheblicher Wärmeverlust beobachtet wird. Die Situation kann nur durch eine komplette Überarbeitung des Systems von Grund auf korrigiert werden. Der Grund für den schwachen Wärmeübergang ist auch die falsche Berechnung und Auswahl der Eigenschaften der Hauptkomponenten des Systems. Ein schwacher Kessel kann zu einem Energiemangel zur Erwärmung des Kühlmittels führen.

Beschädigung der Rohrleitung

Ursache für Durchbrüche und Undichtigkeiten des Wasserbodens ist oft ein starker Druckabfall im Rohr. Die Wassermenge in den Rohren nimmt ab, und das abfließende Wasser beginnt den Estrich zu zerstören und in die untere Etage zu versickern.

Um eine mögliche Undichtigkeit zu erkennen, erfolgt zunächst eine Sichtkontrolle des Bodenbelags, an dessen Lamellenfugen oder direkt auf der Oberfläche feuchte Stellen zu finden sind. Wenn das Vorhandensein von Feuchtigkeit mit bloßem Auge und durch Berührung nicht erkannt wird, verwenden Sie eine Wärmebildkamera.

Wenn der Ort des beschädigten Rohrfragments gefunden wird, wird dessen lokale Reparatur durchgeführt, wobei der Bodenbelag teilweise demontiert und der Estrich demontiert wird. Vor dem Austausch des Rohres wird das Wasser aus dem Kreislauf abgelassen und nach dem Neustart muss das System entlüftet werden..

Tabelle 2. Reparatur bei beschädigten Rohren

Illustration	Beschreibung
Um Fliesen zu entfernen, wenn die Rohrleitung im Badezimmer beschädigt ist, ist der erste Schritt, die Fugen von Verfugungen zu befreien.
Fliesen demontieren.
Ein Locher wird verwendet, um den Estrich zu entfernen..
Um solche Schäden an Rohren zu reparieren, wird eine Presskupplung verwendet..
An der Stelle der Beschädigung des Rohres wird mit einer Bügelsäge ein Schnitt gemacht.
Das Rohr wird von Verunreinigungen gereinigt.
Mit einer Reibahle die Löcher auf beiden Seiten ausrichten.
Auf beide Rohrfragmente wird eine Muffe aufgesetzt..
Die Kupplung wird mit einer Zange gequetscht.

Vor dem Eingießen des Zements wird die reparierte Stelle auf Dichtheit überprüft. Um die Kupplung vor der sauren Umgebung der Lösung zu schützen, wird sie mit einem Stück geschäumten Polyethylens umwickelt.

Ungleichmäßige Erwärmung

Wenn die Fußbodenheizung schlecht beheizt wird, kann dies an einer ungleichmäßigen Wasserverteilung in den Rohren liegen. Dies liegt an den unterschiedlichen Längen der Kreisläufe – bei längeren kühlt das Kühlmittel bei gleichem Wasserdurchfluss schneller ab. In diesem Fall müssen Sie die Wasserversorgung für jeden Kreislauf des Kollektors anpassen, die Niveaus der elektrischen Antriebe an den Versorgungsventilen anpassen.

Es wird einige Zeit dauern, das Ergebnis der am System vorgenommenen Änderungen zu verstehen. Die Aufwärmzeit eines warmen Bodens hängt von vielen Nuancen ab: Anzahl und Art der Schichten des Bodenaufbaus, Temperatur des Kühlmittels und Geschwindigkeit seiner Zufuhr, Leistung der Heizung, Art der Endbeschichtung, Wetter Bedingungen.

Elektrische Störungen

Bei fehlender Leckage sollte die Ursache in der Fehlfunktion von netzbetriebenen Systemelementen gesucht werden.

Die Umwälzpumpe oder der Thermostat können ausfallen, deren Standort die Mischeinheit des Kollektors ist. Das Vorhandensein von Spannung wird mit einem Multimeter oder einem Anzeigeschraubendreher überprüft. Die Tatsache, dass die Pumpe nicht funktioniert, wird durch den Unterschied in den Geräuschen beim Einschalten angezeigt.

Jeder Thermostatanschluss muss auf Spannung überprüft werden. Es lohnt sich auch den Temperatursensor zu überprüfen.

Video – Eine einfache Möglichkeit, die Temperatur eines warmen Bodens anzupassen

Video – Anschließen eines warmen Fußbodens an das Heizsystem
