O potřebě koupit radiátory

Systém ohřevu vody je dnes běžným způsobem vytápění obytných budov. To platí jak pro centrální systémy, tak pro systémy s vlastním kotlem. Nízké náklady na radiátory a komponenty pro instalaci, jednoduchá instalace, možnost vložení dalších jednotek, například systém „teplé podlahy“ nebo ohřívače vzduchu – to vše určuje neustálou popularitu radiátorového vytápění.

V jakých případech je nutné zakoupit radiátory? Za prvé, pokud má být topný systém instalován od nuly. Za druhé, pokud potřebujete vyměnit staré baterie, které již mají špatný výkon v důsledku koroze, vnitřních usazenin atd. Aby byl dům v teple a pohodlí, je důležité vybrat správné topné zařízení. Musíte postupovat nejen z množství, ale také z charakteristik místnosti, potrubí a dalších nuancí. Podrobněji to probereme níže. Začněme hlavní otázkou, která vzniká při výběru topných radiátorů.

Který materiál je spolehlivější?

Litina nebo ocel? Nebo snad hliník? Bimetalické radiátory – co to je? Který je lepší? Jednoznačná odpověď bohužel neexistuje. Vše závisí na tom, kam chcete zařízení nainstalovat, kolik let ho plánujete používat před výměnou a kolik jste ochotni utratit. Doporučujeme použít tabulku.

Klasifikace radiátorů podle materiálu výroby

Materiál	Popis radiátorů
Litina	Každý zná litinové baterie, které byly použity v sovětských dobách ve všech bytech. Některé domy mají ještě před 40 lety nainstalované exponáty, což svědčí o jejich odolnosti. Skládají se z několika litinových profilů a používají se v systémech přirozeného oběhu. Není vhodné pro automaticky řízené systémy. Existuje názor, že litinové výrobky mají zastaralý design. Dnes však výrobci nabízejí docela moderní modely, které se hodí do každého interiéru.. Pros: odolný vůči vysokému tlaku až 15 atm; nepodléhá mechanickému působení písku a korozivních látek; nenáročný na kvalitu vody Proti: velká hmotnost; vysoká tepelná setrvačnost, která vám neumožňuje rychle upravit teplotu ohřevu; křehkost litiny; bojí se vodního kladiva; čas od času musíte povrch natřít
Ocel	Ocelové radiátory jsou rozšířené v soukromých i bytových domech. Ochranný povlak na vnitřních stěnách zabraňuje korozi a zaručuje dlouhou životnost – více než 20 let. Podle návrhu jsou modely svařované ze dvou ocelových plechů, trubkových a sekčních, takže je snadné vybrat ten správný pro každou místnost. Pros: nízké náklady ve srovnání s hliníkem; rychlé zahřátí; odolnost proti poklesu tlaku; vysoký přenos tepla; rozmanitost designů Nevýhody: náchylnost ke korozi, protože vnitřní ochranná vrstva se časem opotřebovává působením nečistot ve vodě; citlivost na kvalitu chladicí kapaliny; zranitelnost svařovaných švů vodním rázem v panelových radiátorech; dostatečně velká váha
Hliník	Modely se objevily na trhu s topnými zařízeními relativně nedávno – na konci 80. let minulého století, ale již se jim podařilo obsadit své místo, protože získaly více než polovinu území z jiných zařízení. Ohřev se provádí sáláním tepla a přenosem tepla konvekcí. Takové radiátory se zpravidla kupují v soukromých domech, někdy v bytových domech, ale podléhají použití čistého chladiva. Pros: nízká hmotnost; dobrý přenos tepla – 4krát vyšší než u litiny; odolnost proti vodnímu rázu; hliník se snadno tvaruje a vytváří sekce moderního designu Nevýhody: náchylnost ke korozi za přítomnosti kovových nečistot ve vodě
Bimetal	Bimetalové radiátory kombinují výhody hliníku a oceli. Venku je konstrukce vyrobena z hliníku, zatímco uvnitř je ocel. Životnost zařízení dosahuje 30 let. Skvělé pro bytové domy. Pros: vysoký přenos tepla; lehká váha; odolnost vůči vysokému tlaku až do 24 atm; odolnost proti korozi – nízké požadavky na kvalitu vody; stylový vzhled Proti: vysoká cena; citlivost na přítomnost kyslíku v chladicí kapalině; tendence hromadit vklady

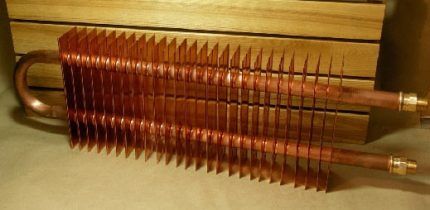

Měď	Měděné radiátory nejsou tak běžné jako ostatní spotřebiče. Mají však vysokou účinnost, která je 5krát vyšší než účinnost jejich litinových protějšků. Odolává vysokému tlaku až 16 atm. Jsou instalovány v domech, kde je topný systém vyroben z měděných trubek, protože nejsou kompatibilní s ocelovými trubkami.. Pros: trvanlivost; šetrnost k životnímu prostředí – není náchylná k tvorbě patogenů; vynikající odvod tepla; jednoduchost provozu; odolnost proti vodnímu rázu Proti: vysoké náklady; nelze je obarvit – musí být skryty za ozdobnými mřížkami

Nyní víte o výhodách a nevýhodách různých radiátorů, abyste se mohli rozhodnout, která možnost je pro vás nejlepší. To však není vše, co je třeba při nákupu zvážit. Promluvme si o parametrech, které by měly být studovány podrobněji.

Důvěryhodní výrobci

Když porozumíte technickým parametrům, je jasné, který radiátor je nejvhodnější pro konkrétní místnost. Potřebujete například hliníkový model 1,4 kW se středovou vzdáleností 500 mm a pracovním tlakem 20 atm. Můžete začít hledat a porovnávat konkrétní modely. Kterému výrobci byste měli dát přednost? Pojďme na to.

RIFAR je nejoblíbenější mezi moderními domácími značkami. Společnost nabízí hliníkové a bimetalické radiátory, které se vyrábějí v regionu Orenburg. Navrženy pro provoz v ruských podmínkách a osvědčily se v různých regionech země – od Dálného východu po Kaliningrad. Radiátory procházejí dvojitými tlakovými testy až do 30 atm, mají vysokou pevnost a spolehlivost. Záruka na ně je 10 let. Další ruskou značkou známou na trhu topných zařízení od roku 1999 je Elsotherm. Výrobky si díky dvouvrstvému ​​lakování dlouhodobě zachovávají svůj estetický vzhled. Záruka na hliníkové modely je 15 let, na bimetalové – 20 let.

Turecké radiátory jsou mezi kupujícími oblíbené. Zařízení COPA jsou modely ocelových panelů s dodatečným žebrováním a dvojitým ochranným povlakem. Sada obsahuje potřebný montážní hardware pro snadnou instalaci. Záruka je 2 roky. Litinové radiátory Demrad dokonale zapadnou do místnosti v klasickém nebo vintage stylu – tělo je vyzdobeno v retro designu, na extrémních částech jsou dokonce kudrnaté nohy.

Za zmínku stojí italské radiátory Royal Thermo, které se vyrábějí v Rusku. Hliníkové modely jsou vyráběny pomocí technologie PowerShift – pro lepší proudění jsou k dispozici další zvlněná žebra. Bimetalické výrobky mají exkluzivní moderní design: několik sekcí lze spojovat v různém pořadí. Na výběr je z barev – bílá nebo černá. Italské radiátory SIRA jsou vyráběny pomocí technologie TECH 3 pro letecké svařování, díky čemuž je konstrukce velmi robustní. Malování v 8 krocích zajišťuje trvanlivost nátěru. Na všechny výrobky je poskytována 10letá záruka..

Vlastnosti různých provedení

Funkčnost topných radiátorů je ovlivněna nejen materiálem, ze kterého jsou vyrobeny, ale také jejich designem..

Konstrukčně tedy baterie jsou:

• sekční (blok);
• sloupcovitý (trubkovitý);
• panel.

První dvě možnosti jsou sada několika prvků sestavených do jednoho ohřívače a třetí je monolitický blok.

Sekční zařízení pro ohřev vody zahrnují široce používané hliníkové radiátory. Klasickým příkladem sloupcového analogu je stará litinová baterie.

Sloupové radiátory předpokládají pouze boční připojení, zatímco sekční a panelové verze lze připojit z boku a zespodu, stačí vybrat příslušný model

Sekční radiátor se skládá ze dvou kolektorů spojených kovovými deskovými bloky. Voda v ní se nepohybuje po těchto mostech. Chladicí kapalina nejprve vydává energii dvojici trubek a ty již ohřívají části žebry.

Ve sloupcovém ohřívači mají přepážkové bloky naopak vnitřní dutiny pro cirkulaci vody. A panel je obecně zcela dutý jediný blok.

Vlastnosti výběru topných zařízení

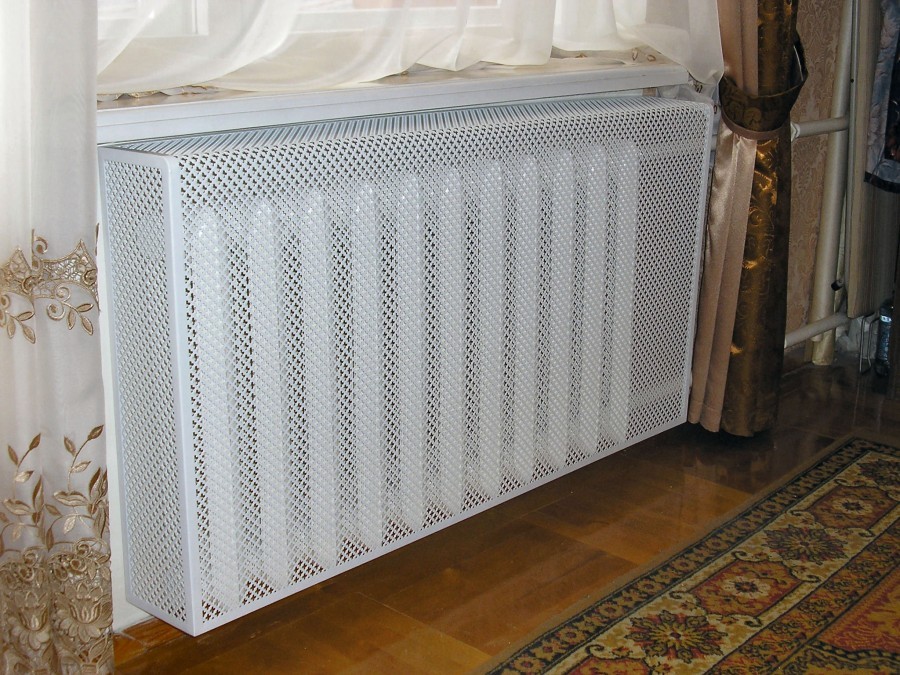

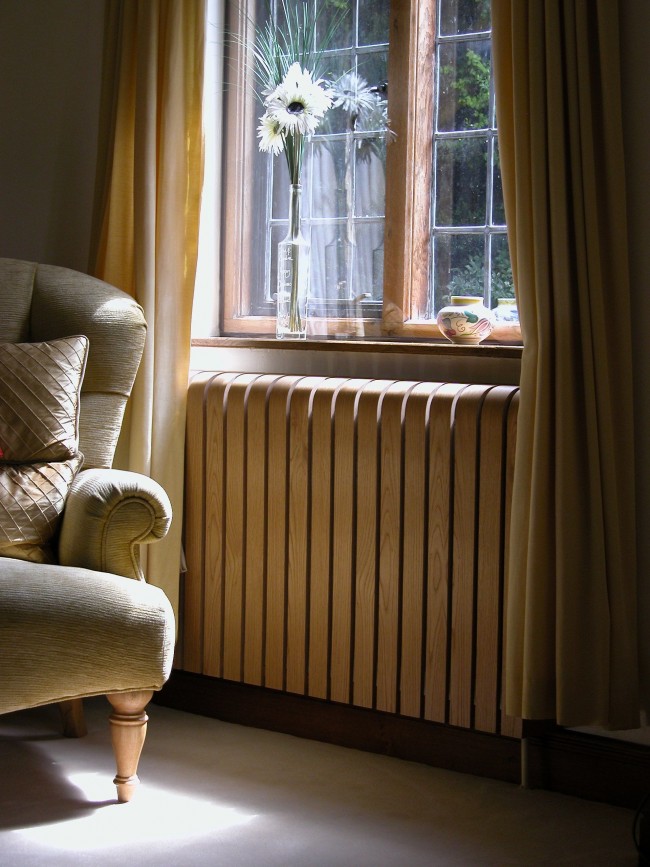

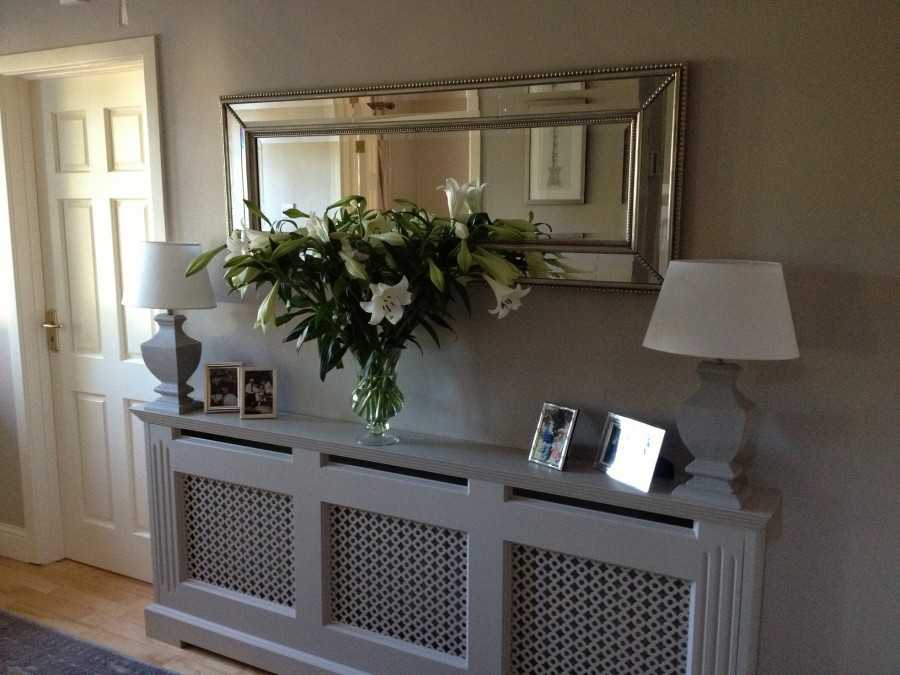

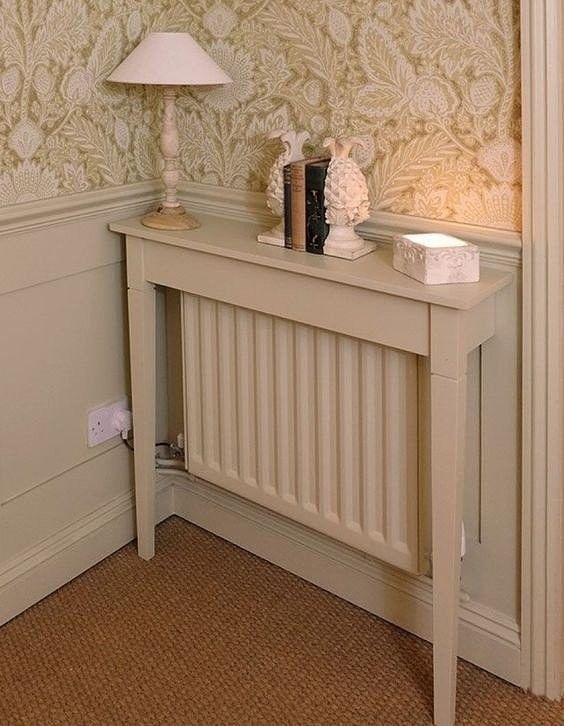

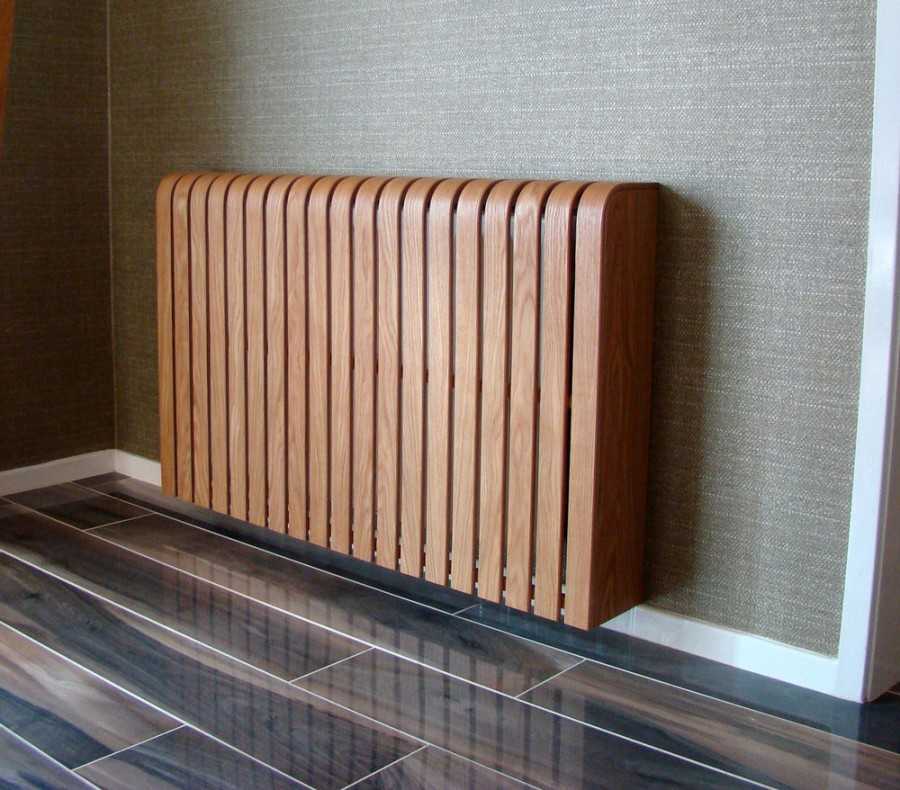

Nyní lidé již nemusí skrývat nebo zdobit radiátory, protože moderní spotřebiče se mohou stát hodnou ozdobou každého interiéru. Dnes prodávané radiátory se mohou lišit barvou, velikostí, materiálem výroby a obecným stylem provedení, takže nebude těžké vybrat tu nejvhodnější možnost..

Pozornost! Navzdory skutečnosti, že jsme zvyklí na baterie světlých barev, je přenos tepla černých zařízení přibližně ¼ vyšší pouze díky barvení. Ačkoli při výběru barvy je lepší zaměřit se na design domova a osobní preference..

Pokud jde o formu, musí být zjednodušena. Z bezpečnostních důvodů je vhodné úplně opustit ostré rohy, zvláště pokud v domě žijí děti. Před nákupem se seznamte se silnými a slabými stránkami každého ze stávajících typů radiátorů, abyste zjistili, který z nich je pro konkrétní místnost vhodnější. První věc, které je třeba věnovat pozornost, je pracovní tlak nástrojů..

V závislosti na materiálu jsou radiátory rozděleny na:

• hliník;
• bimetalický (ze slitin dvou kovů);
• litina;
• ocel.
• Výše uvedený tlak, součinitel prostupu tepla, tepelná kapacita, odolnost proti mechanickému a chemickému poškození a také životnost závisí na materiálu..

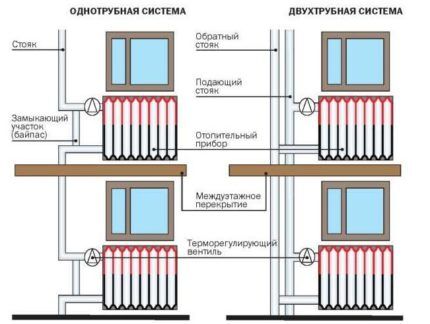

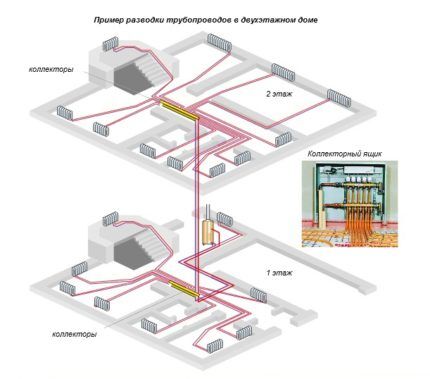

Věnujte pozornost také způsobu připojení k topné síti. Připojení může být boční, spodní a univerzální. Je charakteristické, že moderní radiátory poskytují všechny tyto způsoby připojení..

Možnosti připojení radiátoru

Pozornost! Ekologičnost materiálu použitého při výrobě topných zařízení je také velmi důležitá. Vnitřní prvky by neměly obsahovat formaldehyd, doporučuje se také stříkání vysoce kvalitního polymeru na povrch..

Klasifikace radiátorů podle materiálů

Litinové baterie jsou považovány za pozůstatek dávné éry. Selhání v důsledku vysoké hmotnosti a pomalého zahřívání. Kromě toho možnosti litiny neposkytují zabudování do regulátoru teploty a nedrží dobře barvu..

Vnější povlak se odlupuje. Musíme pravidelně malovat radiátory. Pečlivá práce. Vnitřek litinových baterií je porézní. Nečistoty jsou ucpané do otvorů. To snižuje odvod tepla v průběhu času..

Moderní možnosti vytápění radiátorů jsou:

1. Ocel. Tloušťka kovových radiátorů se pohybuje od 1,15 do 1,25 milimetru. Pracovní tlak ocelových radiátorů je 6-15 atmosfér. Pro zahřátí dostatek vody o teplotě 110-120 stupňů. U litinových radiátorů je indikátor o 30 jednotek vyšší. Ocelové baterie však nelze dlouhodobě uchovávat mimo vodu. To znamená, že tato možnost není vhodná pro systémy dálkového vytápění. Svařovací body se při vodním rázu rozcházejí. Ocelové modely navíc nejsou odolné vůči korozi, vydrží maximálně 10 let a stejně jako litina časem šplhají. Zvláště silně se barva odlupuje, pokud byla původně nanesena s vadami..

Mezi výhody ocelových výměníků tepla patří rychlý ohřev, zvýšená konvekce, lehkost, nízké náklady, kompatibilita s různými materiály spojovacích prvků, možnost instalace regulátorů teploty. Navíc existuje výběr designů. Snadná instalace také láká.

1. Hliník. Jejich pracovní tlak je 5-16 atmosfér. Maximální ohřev vody je 110 stupňů. Hliníkové radiátory vydrží až 15 let. Během tohoto období se však baterie mohou pěkně pomačkat. Hliník je měkký kov, náchylný k otřesům a dalším fyzickým vlivům. U mědi tomu tak není. Potrubí z něj není kompatibilní s hliníkovými radiátory. Kromě toho mají nízkou konvekci, to znamená přenos vnitřní energie nosiče do vnějšího prostředí tryskami a proudy.

Přestože je konvekce v hliníkových modelech malá, tepelná vodivost je vysoká. K vynikajícímu přenosu tepla přispívají také konstrukční vlastnosti radiátorů. Jsou kompatibilní s termálními ventily a regulátory, neodlupují barvu, jsou lehčí než ocel a snáze se instalují..

1. Biometalické topné baterie. Tyto návrhy jsou hybridní. Uvnitř jsou ocelové nebo měděné trubky a venku hliníkové. Biometalické baterie vydrží 20 let. Pracovní tlak je 18-40 atmosfér a teplota chladicí kapaliny je 110-130 stupňů. V prvních letech provozu mohou radiátory praskat a vydávat hluk. To je výsledek rozdílu v rychlostech expanze oceli, hliníku a mědi. Při vypouštění vody mohou jádra baterie korodovat. V této době jsou vnitřní trubky současně ovlivňovány vlhkostí a vzduchem. Koroze je vyloučena, pokud jsou vnitřní trubky měděné. Tato možnost je však drahá.

Biometalické baterie nevyžadují údržbu. Modely mají dobrý přenos tepla, protože hliník se rychle zahřívá a průřez ocelových jader je minimální. Struktury jsou odolné vůči tlakovým rázům a fyzikálním vlivům. Dalším plusem je lehkost radiátorů. Pokud jde o modelovou řadu, výběr je široký.

Typy radiátorů mohou mít podtypy. Biometalické radiátory jsou například 50% nebo 100%. V druhém případě jsou všechna jádra ocel, měď. V 50% modelech jsou z nich vyrobeny pouze svislé výztužné trubky. Tato možnost je levnější.

Klasifikace radiátorů podle struktury

Klasifikace podle struktury částečně souvisí s rozhodnutími o návrhu. Konfigurace baterie určuje její vzhled a estetiku. Dostupné k prodeji:

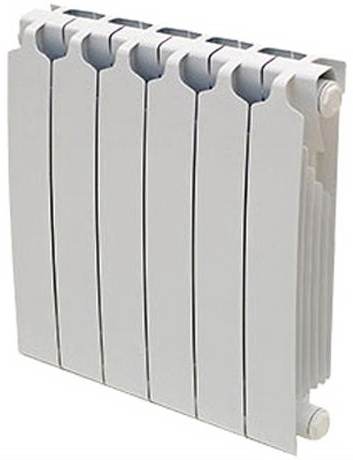

1. Sekční radiátory. Skládají se z přihrádek navzájem podobných. Uvnitř každého jsou 2–4 kanály, kterými se chladicí kapalina pohybuje. Sekce jsou vzájemně propojeny, proto je lze oddělit, vyměnit. Někdy je to však jen iluze. Lisované baterie jsou skládací. Každá část pro ně je vyrobena samostatně za podmínek zvýšeného tlaku. Existují také radiátory získané vytlačováním. Kov je protlačen určitou šablonou, přičemž získává svůj tvar. Výstupem je celá baterie. Navenek podobný vstřikování, ale nedělitelný, ale levný.

Skládací části usnadňují opravu baterií, umožňují jejich složení v souladu s velikostí a tepelnými ztrátami prostor, v případě potřeby zvyšuje výkon topných zařízení.

Klouby mezi jejich oddíly však mohou při náhlých tlakových vlnách v systému prosakovat a rozcházet se. Sekční radiátory se navíc obtížně čistí. Prach se usazuje na vnitřních površích přihrádek.

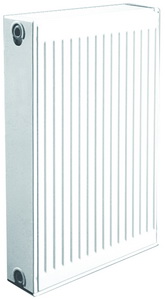

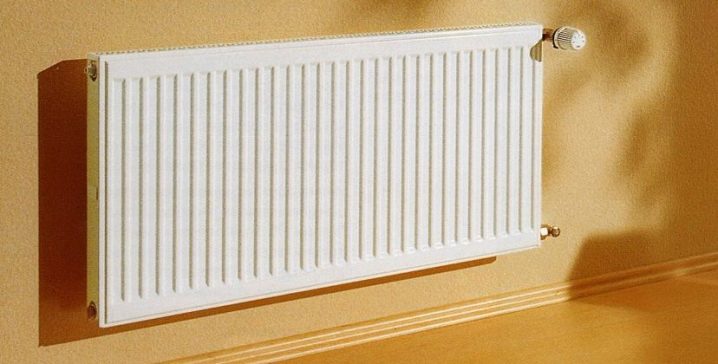

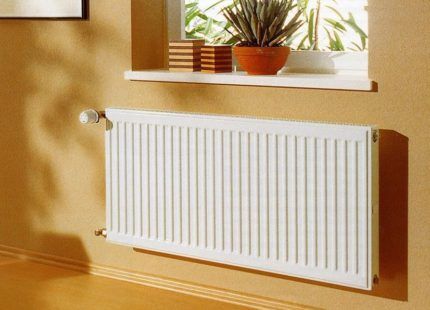

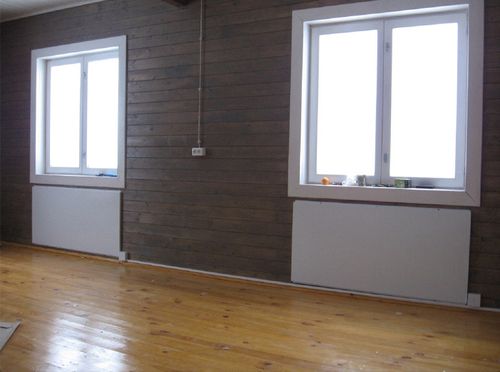

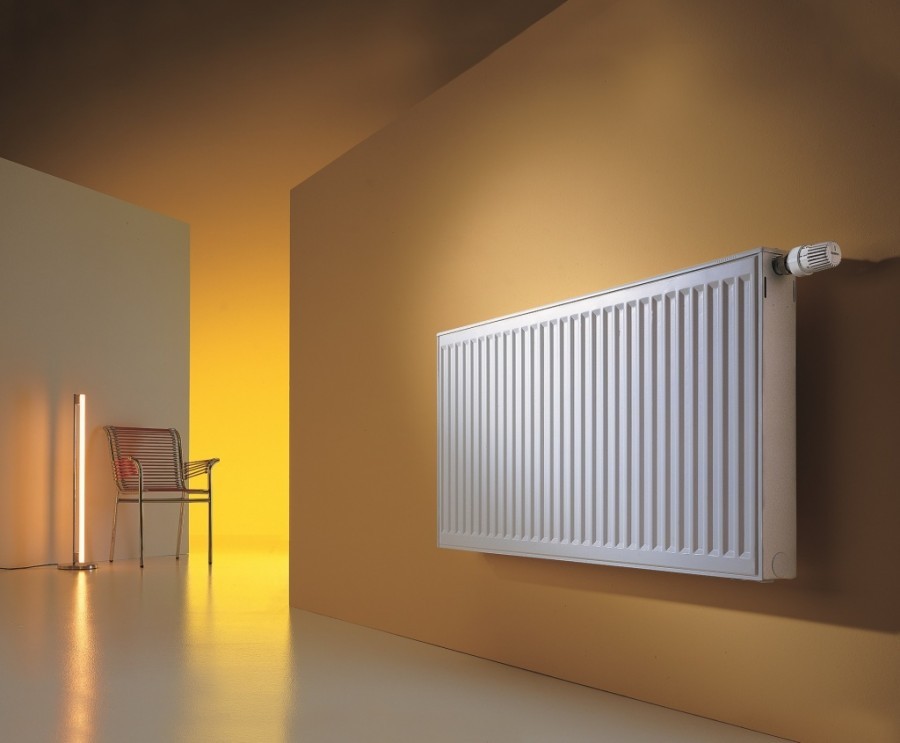

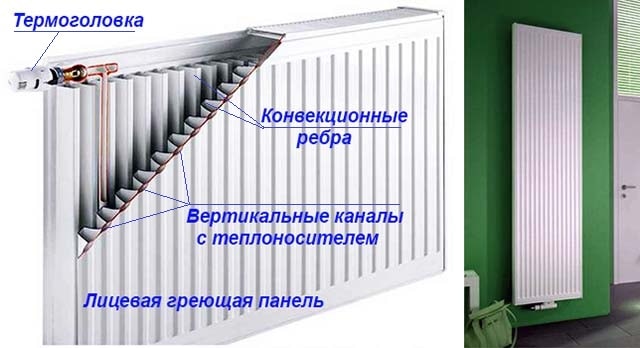

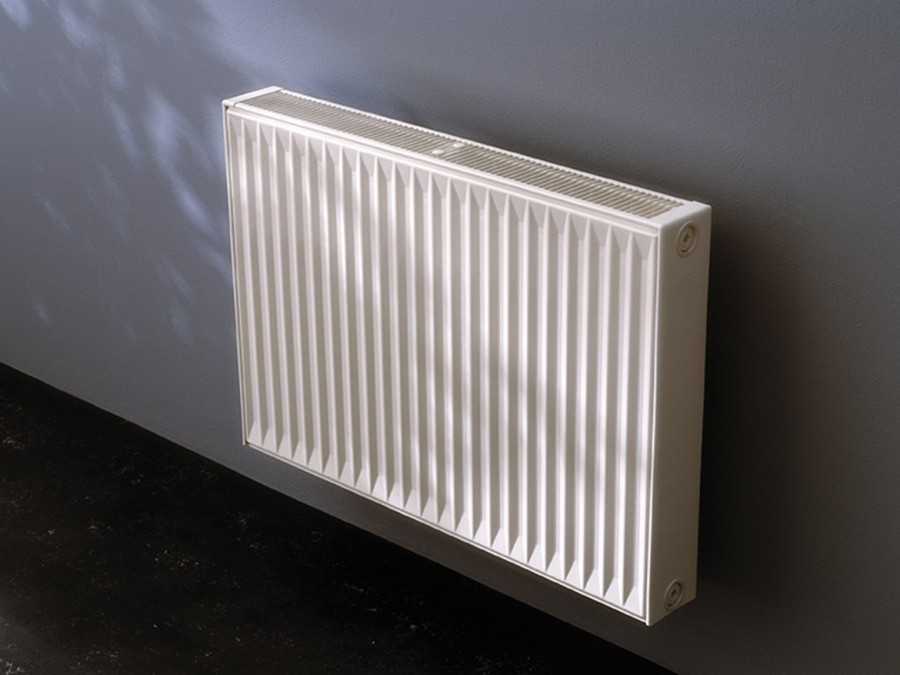

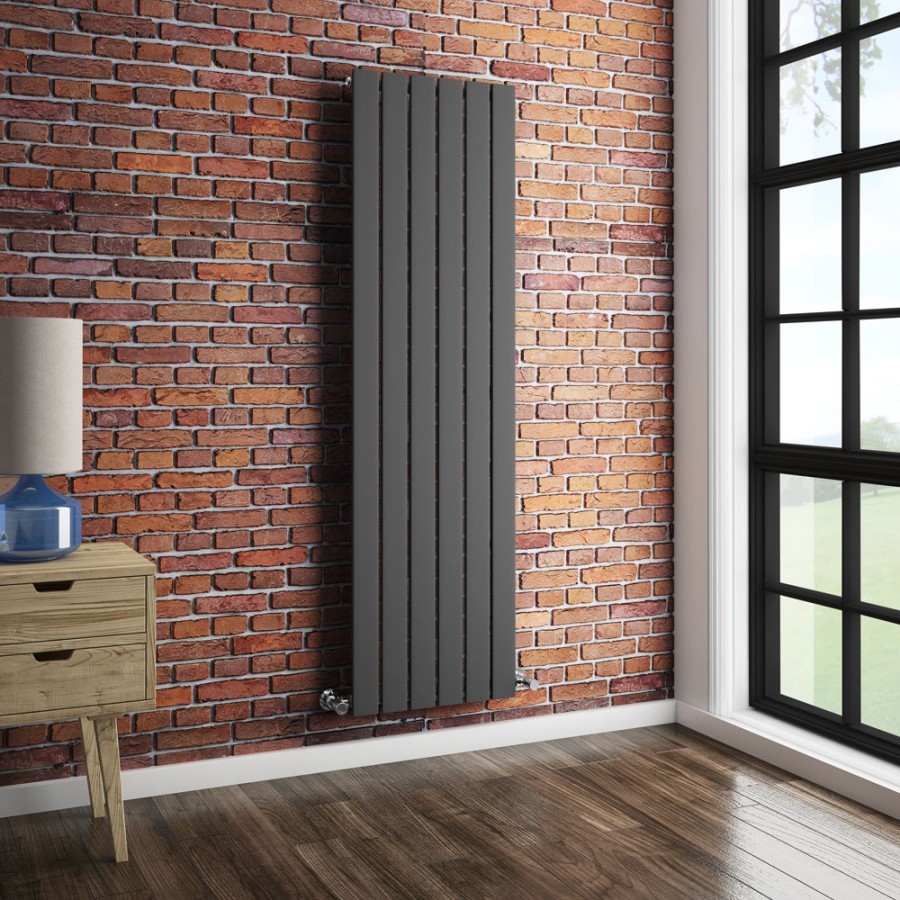

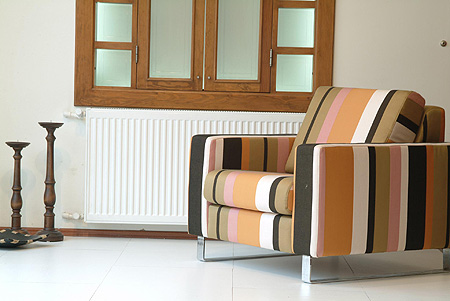

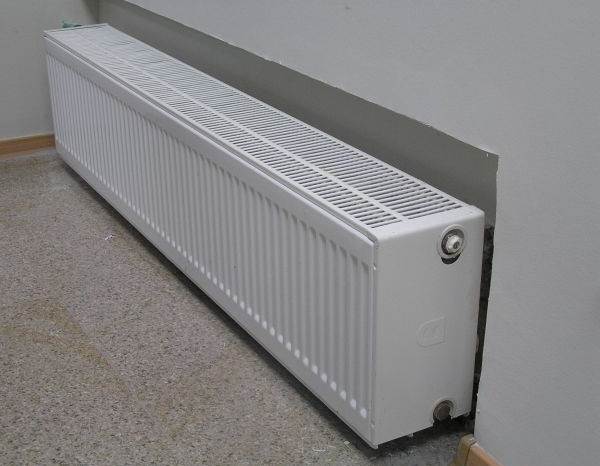

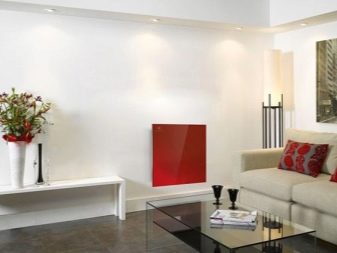

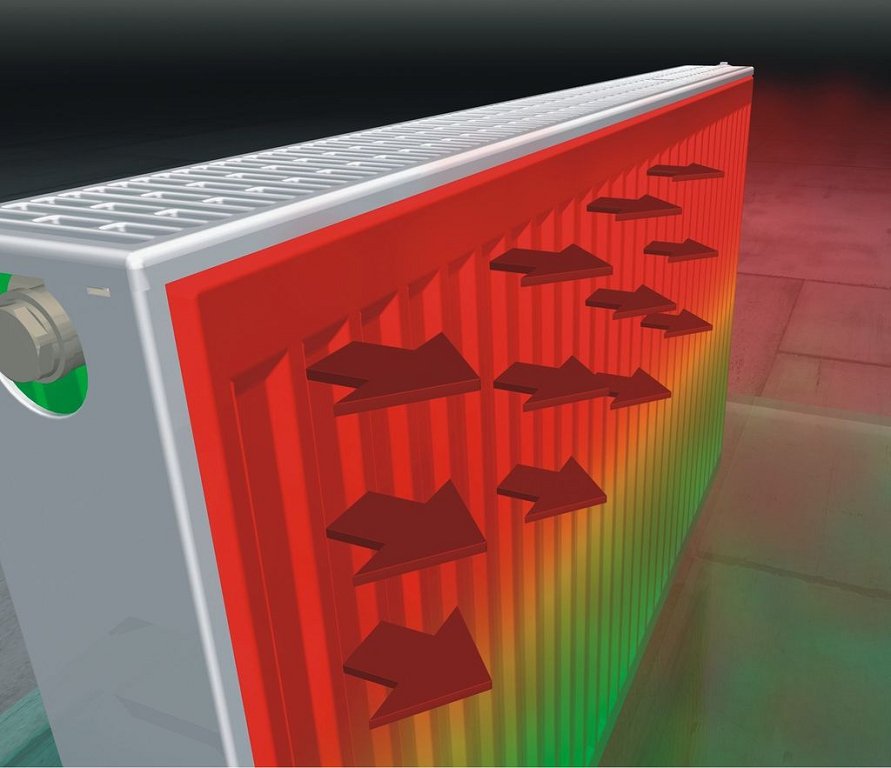

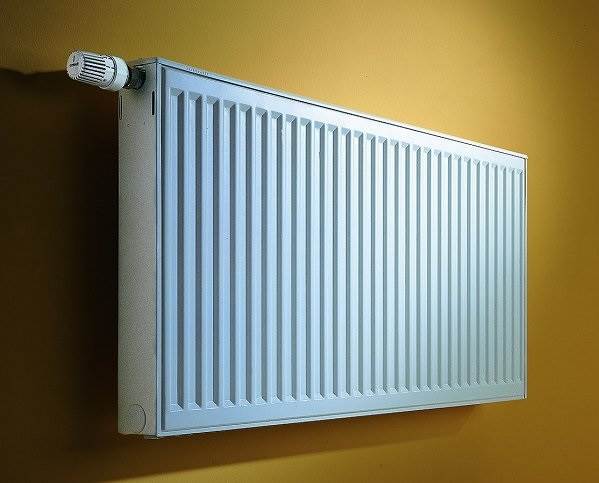

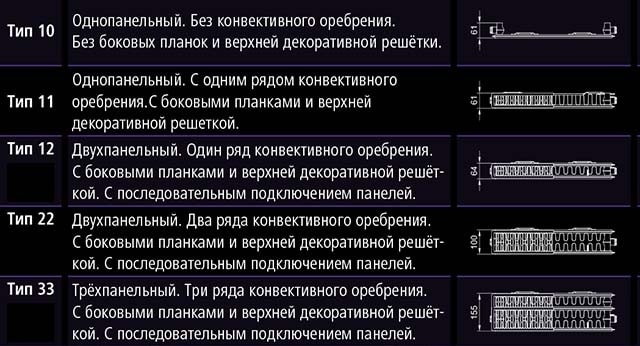

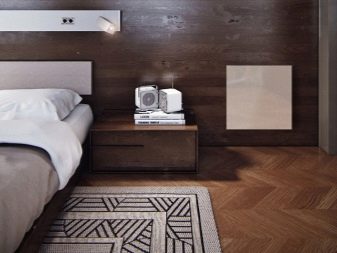

1. Panelové typy topných baterií. V bytě vypadají jako jednotlivé štíty, i když přední plocha je často žebrovaná. Dva kovové štíty jsou svařeny. Okraje jsou vzadu připevněny písmenem P. Tím se zvětší plocha vyhřívaného povrchu. Žebrování štítů také hraje nárůst v oblasti. Mezi panely jsou umístěny svislé kanály. Chladicí kapalina nimi cirkuluje.

O panelové baterie je snadné pečovat tím, že otřete rovnoměrné povrchy. Nízká setrvačnost radiátorů jim umožňuje rychle reagovat na změny teploty. Velikosti panelových topných baterií jsou různé. Je možné zvolit radiátor v souladu s plochou místnosti. Plusem jsou také nízké náklady a lehkost panelových modelů..

Na rozdíl od plusů panelových radiátorů existují mínusy. Baterie jsou citlivé na vodní ráz, nepoužívají se ve vysokotlakých systémech a vyžadují čisté chladivo. Ten by neměl obsahovat chemické nečistoty, nečistoty.

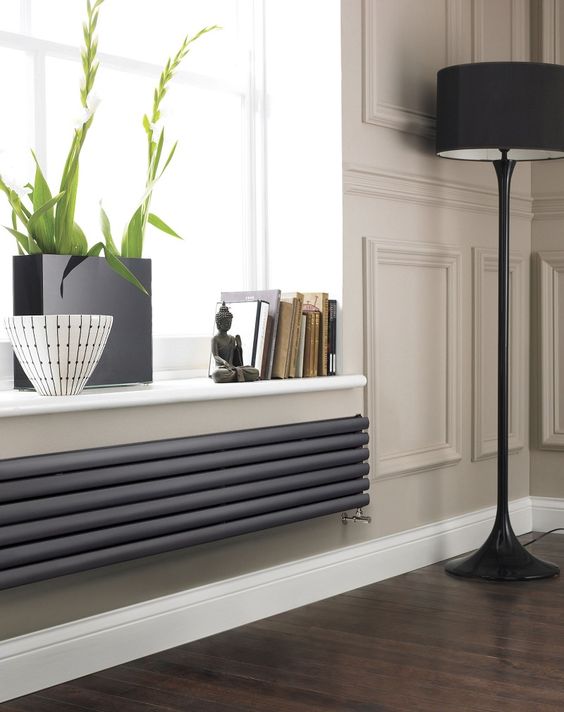

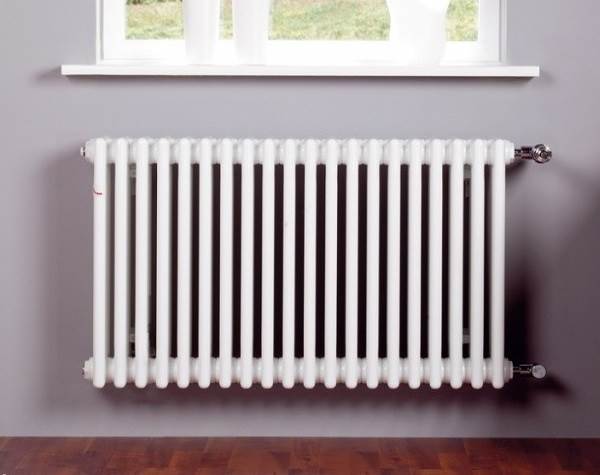

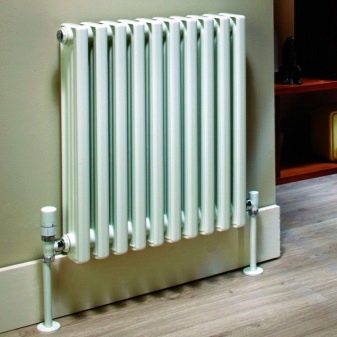

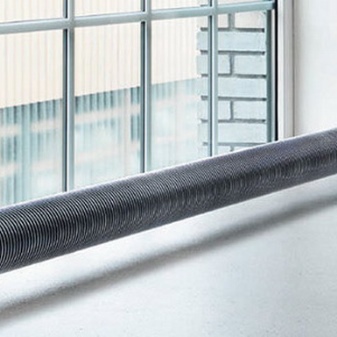

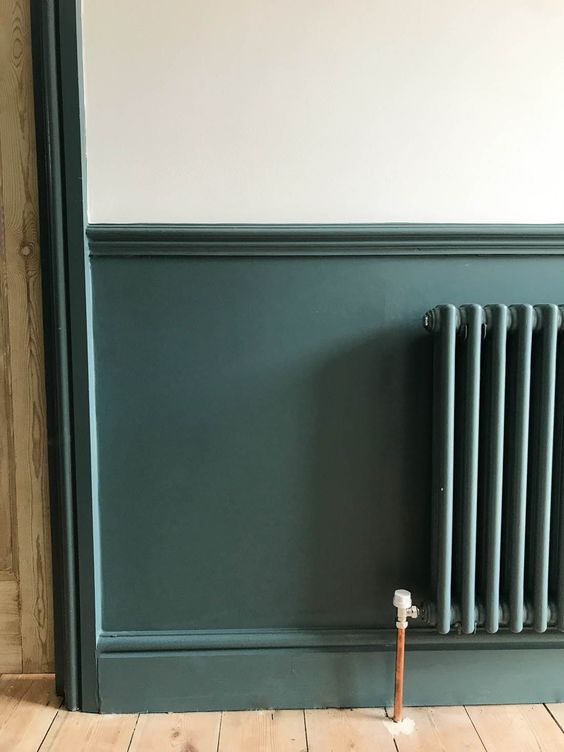

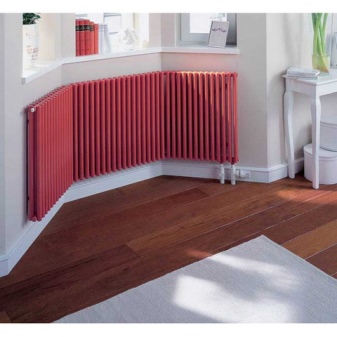

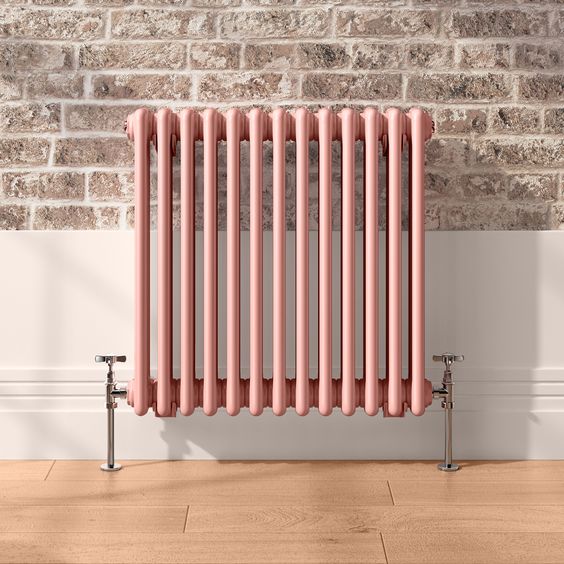

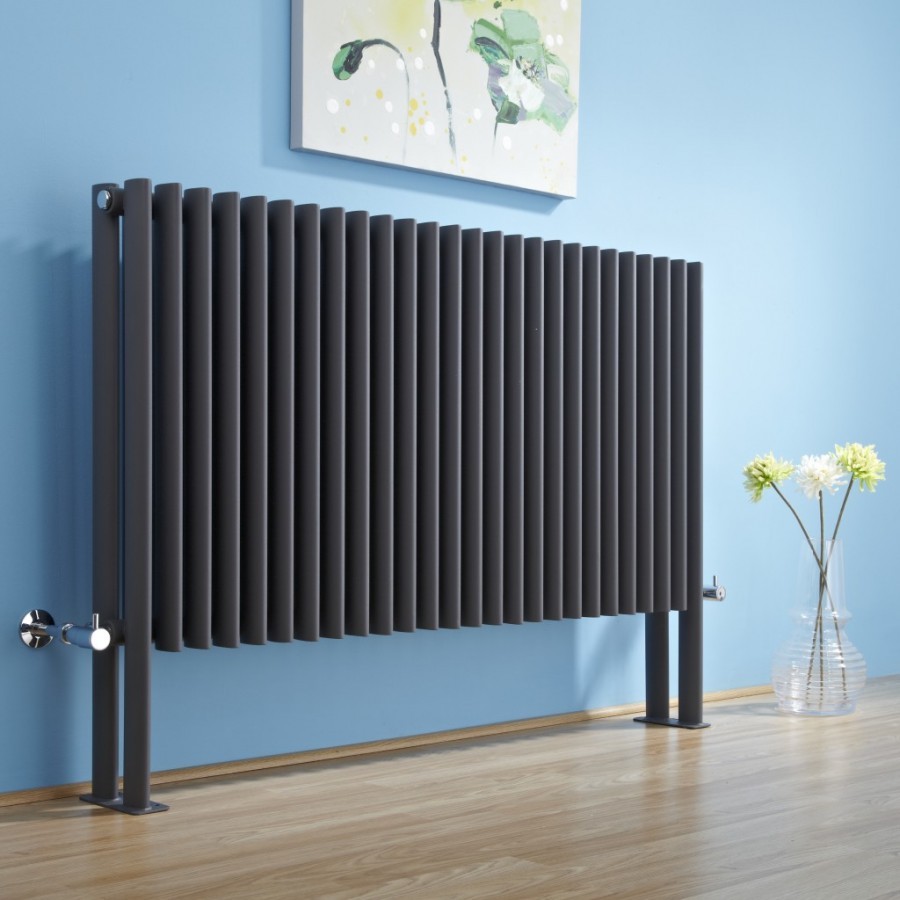

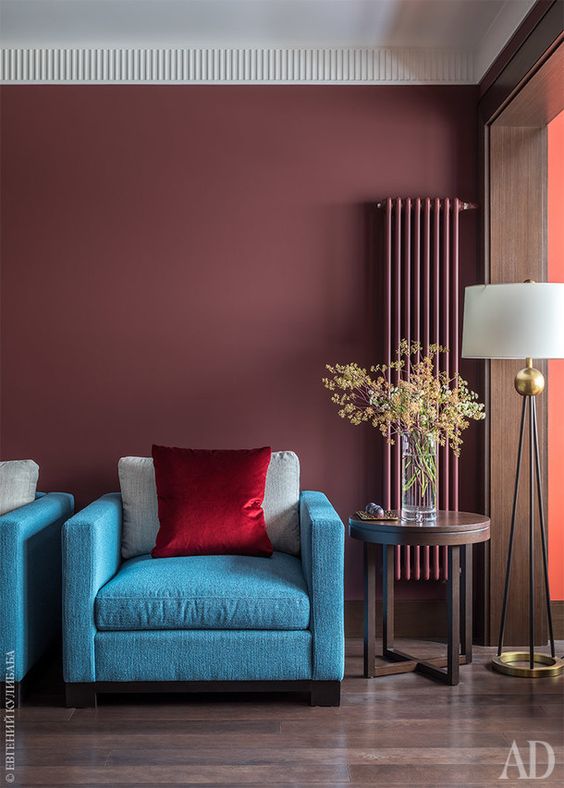

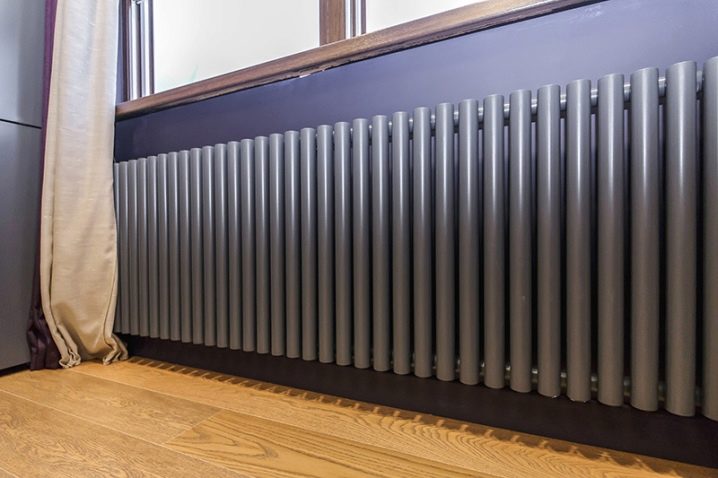

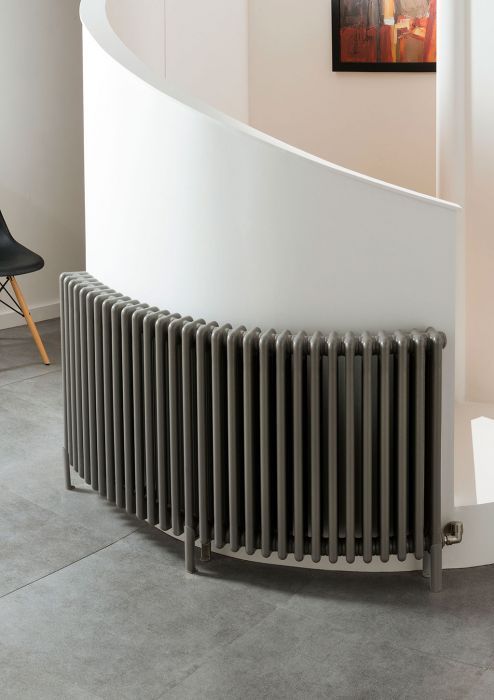

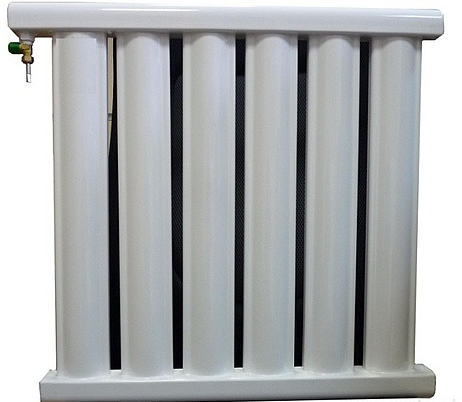

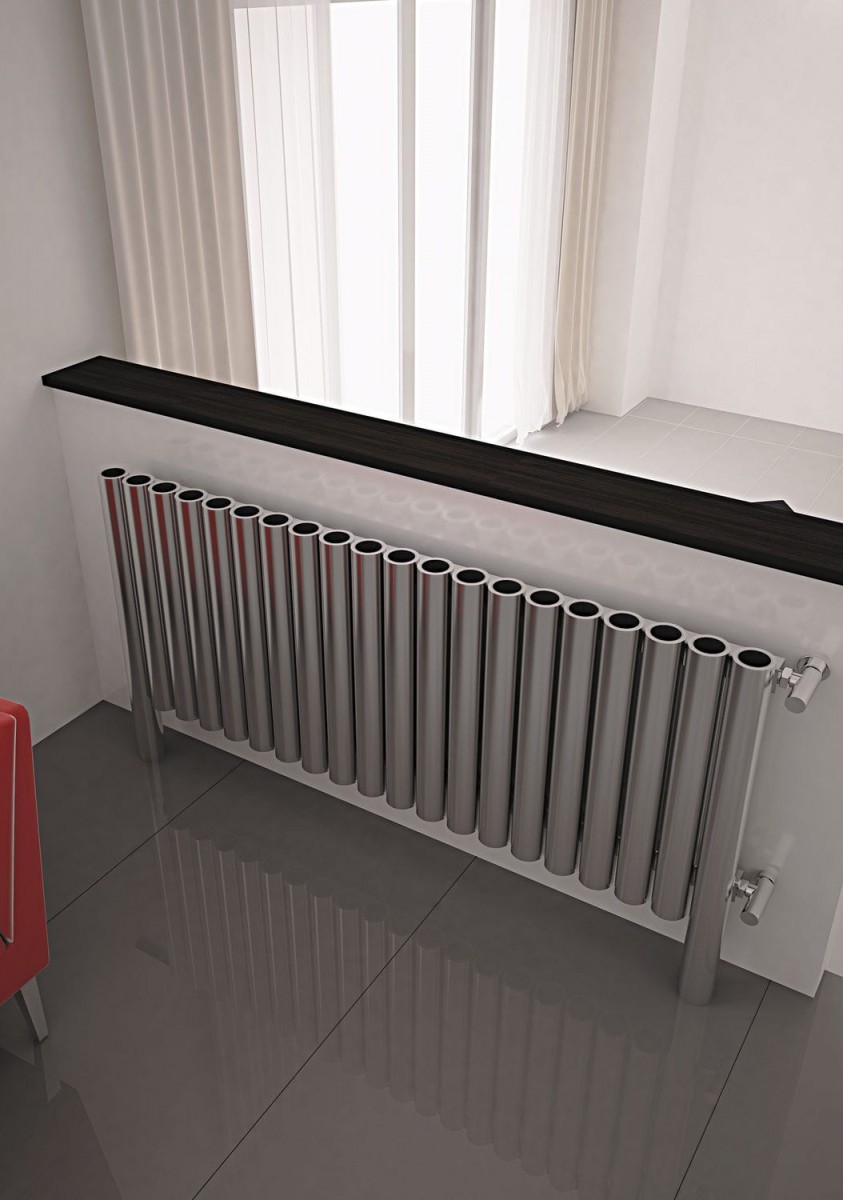

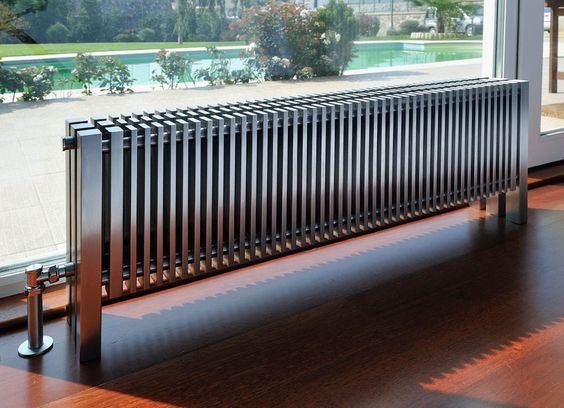

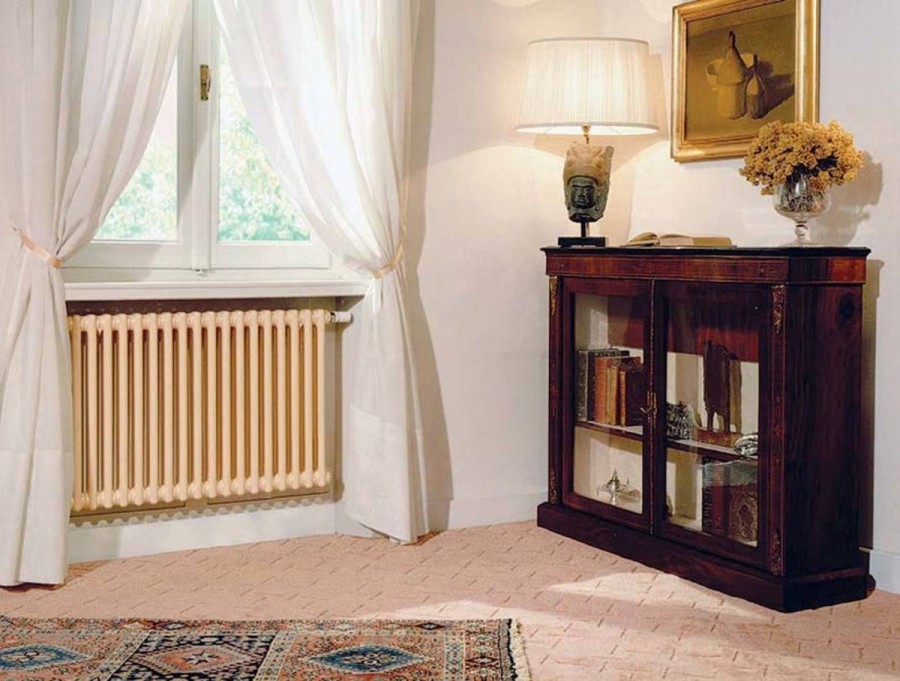

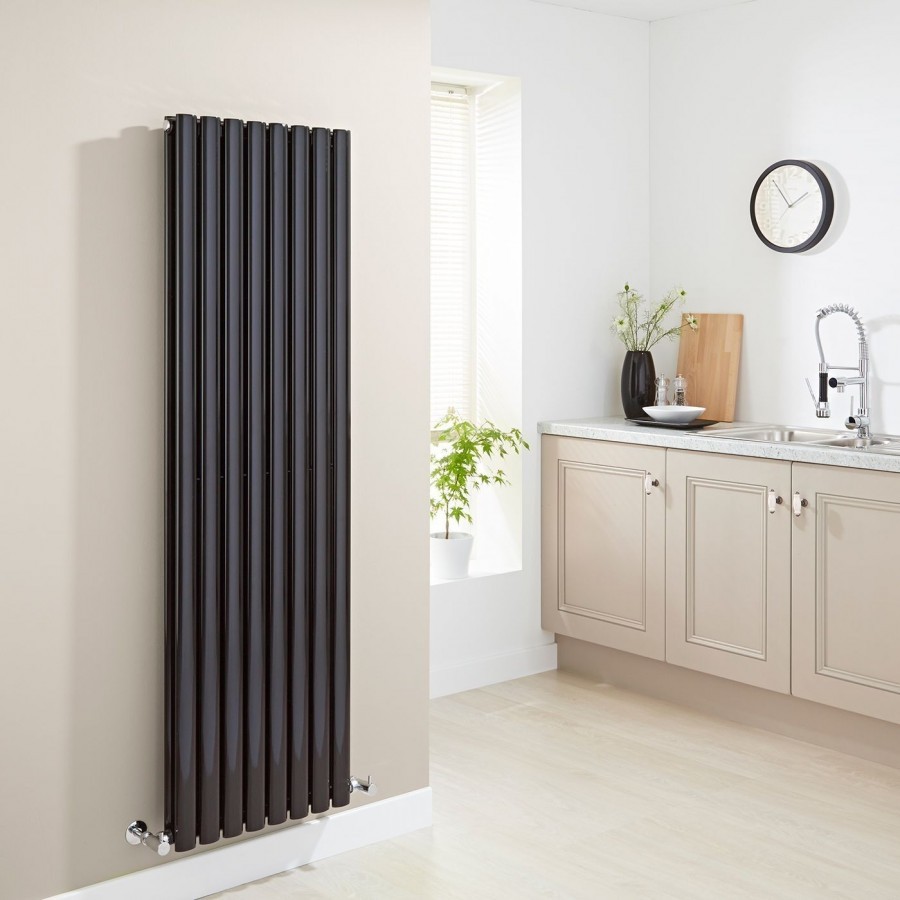

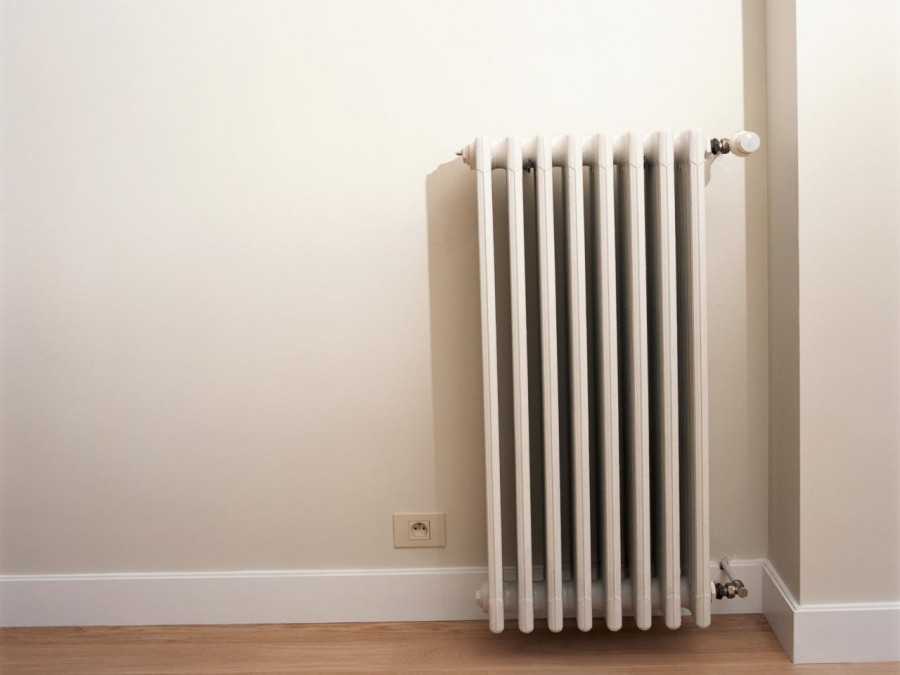

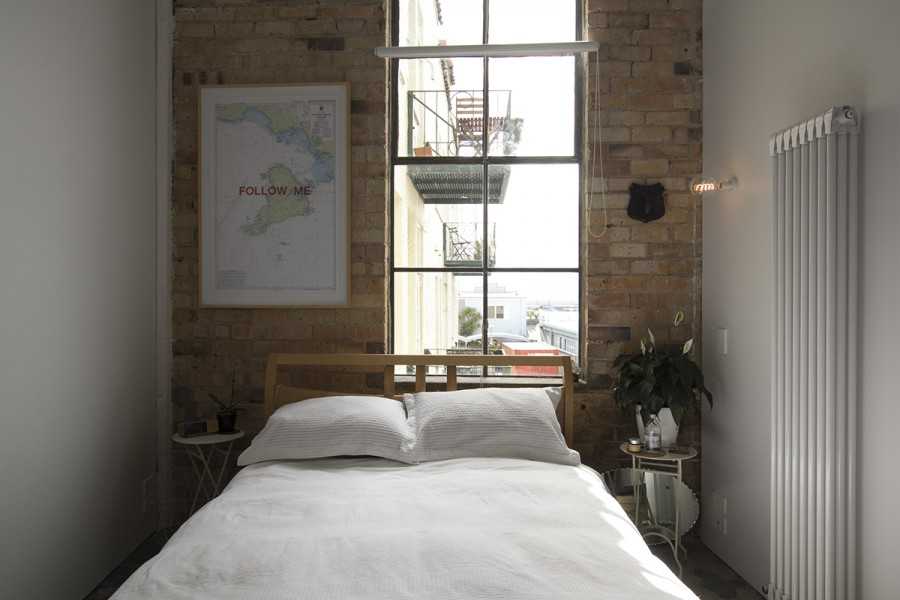

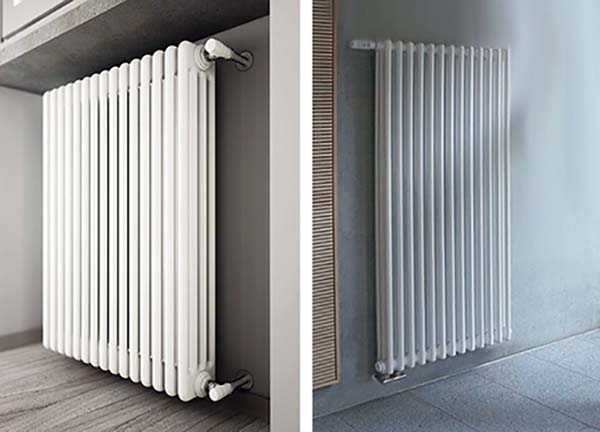

1. Trubkové baterie. Skládají se z kovových válců. Trubky jsou spojeny dolním a horním rozdělovačem. K dispozici je 1 až 6 válců a velikost baterií se pohybuje od 0,3 do 3 metrů. Tloušťka trubek se také liší. Úroveň přenosu tepla závisí na jejich průřezu..

Trubkové radiátory vydrží až 20 atmosfér provozního tlaku a jsou odolné vůči tlakovým ztrátám. Tyto baterie vděčí za mnoho silných svařovaných spojů. Výhodou je také snadná údržba topných zařízení. Na zaoblených trubkách se nehromadí prach a válce lze snadno otřít. Konstrukce mají vysokou konvekci, takže se místnosti rychle zahřívají.

Nevýhody trubkových baterií jsou náchylnost ke korozi a vysoké náklady. Modely v kategorii jsou považovány za návrháře. Některé budovy radiátorů mají podtypy. Panelové baterie jsou tedy vybité.

Prostor mezi štíty je co nejtěsnější. To umožňuje umístění svítidel na těžko přístupná místa, což šetří místo. Pracovní tlak plochých baterií však nepřesahuje 10 atmosfér..

Klasifikace podle povahy chladicí kapaliny

Nosič tepla je látka, která přenáší energii z kotle na radiátory. Pokud ve starověkém Římě používali horký vzduch z kamen, pak moderní typy topných baterií v domě nebo jiných prostorách jsou rozděleny na:

• voda, kapalina, ve které má vysokou tepelnou kapacitu, neomezenou trvanlivost, bezpečnou a neškodnou, ale rozšiřuje zmrazení
• nemrznoucí směs, kapalina, ve které ztrácí tekutost při nízkých teplotách, ale neroztahuje se a zachovává integritu radiátorů

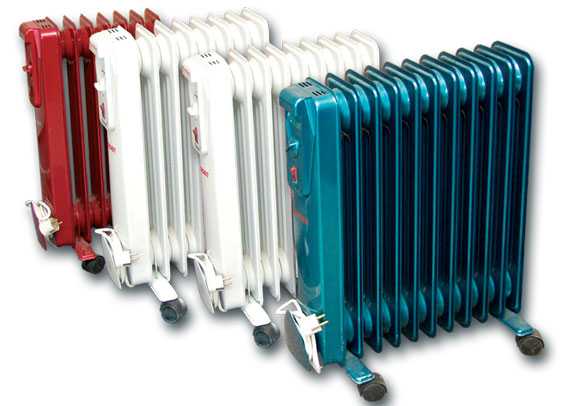

• topná tělesa, nebo jednodušeji elektrická, napájená ze sítě

Topné těleso můžete položit například do plochého radiátoru. Tato možnost vám umožňuje, abyste nebyli závislí na systému ústředního vytápění. Vodní baterie jsou ideální pro trvalé bydlení. Musíte se uchýlit k nemrznoucí směsi v domech, které po určitou dobu chladnou. To se stává například u mnoha letních chat, garáží, skladů..

Existují poddruhy baterií pro ohřev vody. Jsou rozděleny na konvenční a vysokou spolehlivost. Rozhodujícími faktory jsou materiály a kvalita spojení mezi částmi chladiče..

Rozdělení radiátorů podle typu instalace a místa provozu

Baterie můžete instalovat na stěny nebo podlahy. Rozhodnutí o umístění je učiněno předem, příslušné modely jsou zakoupeny. Obvykle se jim říká:

1. Vertikální. Je to zeď.

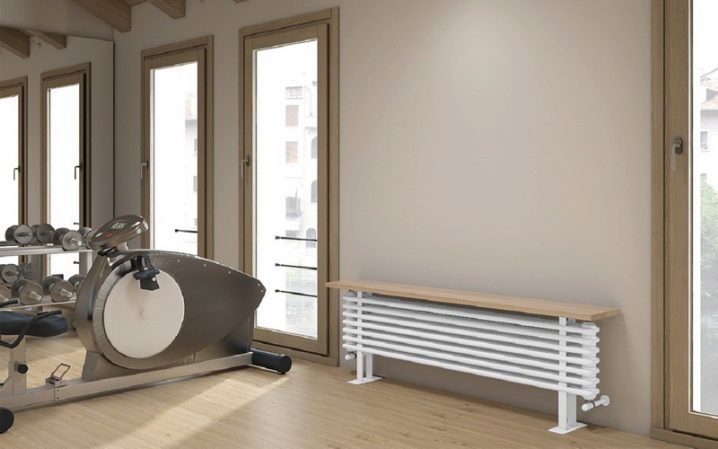

2. Horizontální. Jedná se o stojící na podlaze. Radiátory jsou identické s konvenčními, ale jsou instalovány na vodorovném povrchu. Některé modely jsou přenosné, stačí je položit na podlahu. K němu jsou připojeny další radiátory. Ty zajišťují rovnoměrné zahřívání. Teplo proudí nahoru z nástěnných radiátorů a zanechává studenou vrstvu vzduchu poblíž podlahy. Instalace horizontálních ohřívačů však vyžaduje dodávku potrubí skrytých v potěru..

V místě instalace jsou baterie rozděleny na běžné, pro koupelnu, průmyslové prostory. Na přání jsou k dispozici také standardní a designové modely..

Klasifikace podle třídy prestiže

Toto rozdělení je založeno na součtu ukazatelů různých klasifikací, zejména na základě struktury baterií a materiálů, ze kterých jsou vyrobeny. Přidělit:

• radiátory ekonomické třídy, které zahrnují panelové, ocelové a litinové
• baterie střední třídy z hliníku a biometalu, sekční struktura
• ohřívače prémiové třídy, tj. trubkové a umělecké litiny

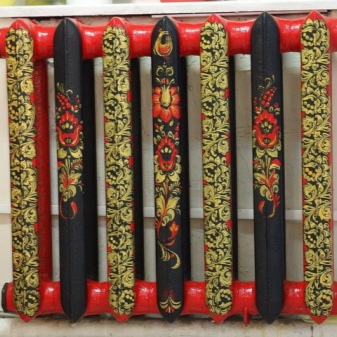

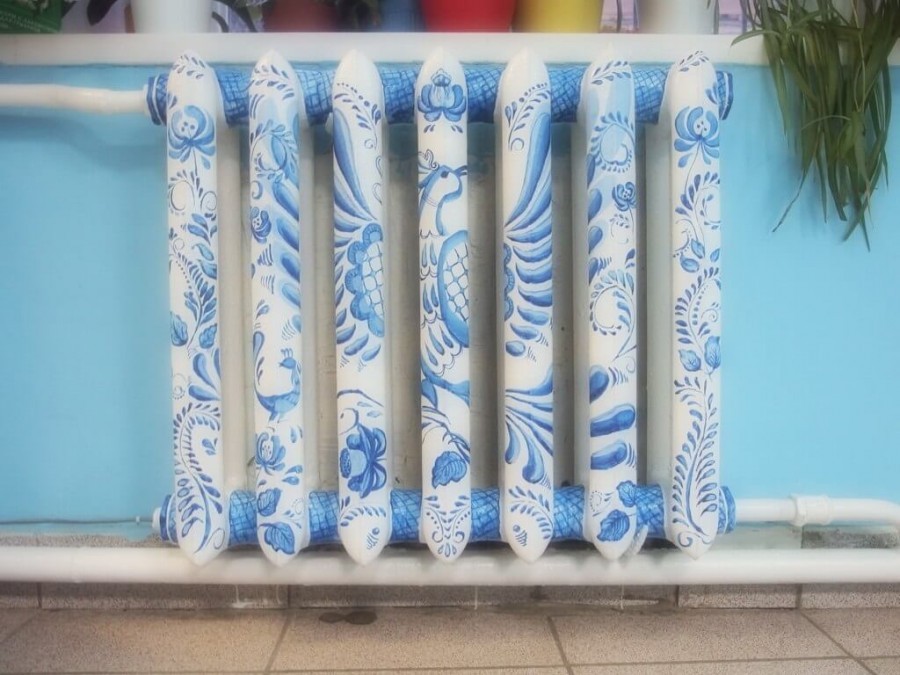

Umělecké litinové lití je vždy individuální zakázkou. Takové modely nejsou k dispozici pro volný prodej. Trubkové radiátory se prodávají, ale jen zřídka. Poptávka je nízká kvůli vysokým nákladům. Trubky, mimochodem, mohou být umístěny nejen svisle, ale také vodorovně.

Základní charakteristiky typického radiátoru

Bez ohledu na složitost topného systému je hlavním úkolem udržovat danou teplotu v domě nebo bytě. Klíčovou roli v tom hraje topný radiátor, který provádí výměnu tepla mezi vzduchem v místnosti a tepelným nosičem..

Rovnoměrné vytápění, efektivní přenos tepla, udržování mikroklima, stabilní provoz jsou hlavními požadavky na topnou baterii.

V obytných prostorách jsou instalovány jednoduché, panelové nebo sekční párové radiátory, které při zahřívání nevypouštějí toxiny

Hlavní parametry ovlivňující výběr konkrétního modelu:

• Pracovní tlak systému. Záleží na tom, zda je zařízení zahrnuto v autonomní nebo centralizované síti. Je uspořádán podle gravitačního nebo povinného principu. V průměru se pohybuje od 3 do 10 barů nebo v podobném rozsahu atmosfér.

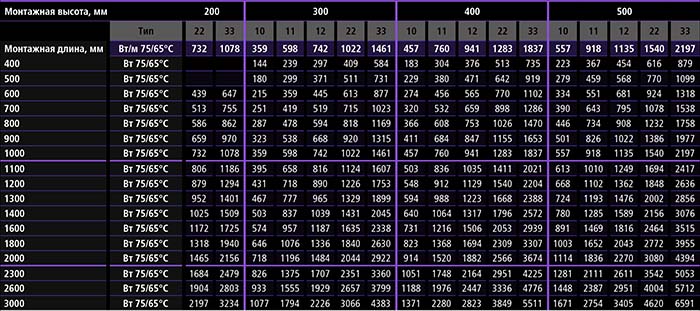

• Tepelná energie. Charakteristika potřebná pro výpočet tepelného výkonu potřebného k vytápění místnosti. Je také potřebný pro výběr jednotlivých součástí sekčních baterií. Pro zpracování 10 m² je zapotřebí přibližně 1 kW.
• Modularita. Kvalita vlastní montovaným radiátorům, která umožňuje montáž a demontáž zařízení podle individuálních požadavků.
• Rychlost reakce na tº. Přesněji schopnost reagovat na změny teploty chladicí kapaliny. doba pro ochlazení a zahřátí.
• Možnost vybavení automatizací. Zařízení, která monitorují povětrnostní podmínky a samy eliminují přetížení vzduchu.

Zařízení, která jsou nyní v prodeji, zajišťují volný oběh chladicí kapaliny systémem. Vyznačuje se odolností proti korozi a atraktivním vzhledem.

Sekční radiátory se liší tvarem a velikostí sekcí, zajišťují dodávku potřebného množství tepelné energie

Tepelná účinnost chladiče závisí na povrchu rozptylu energie. Plochý kovový konvektor má mnohem menší plochu ve srovnání se sekčním hliníkovým konvektorem stejné geometrické velikosti. Protože ten vyzařuje teplo v celé oblasti žeber.

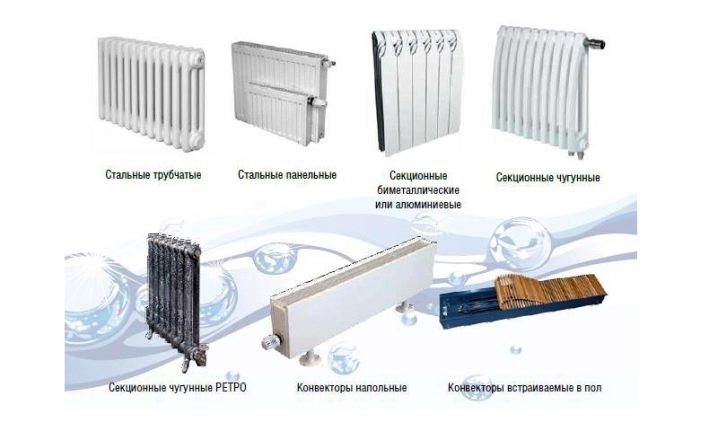

Typy moderních topných radiátorů

Během sovětské éry nebyla otázka, kterou topnou baterii je lepší zvolit, nikdy položena z jednoduchého důvodu. Průmysl vyráběl pouze dva jejich druhy – ocel a litinu. Žijeme ve šťastné době rozmanitosti, technologické a environmentální dokonalosti.

Světový i domácí průmysl nabízí širokou škálu produktů, ze kterých si můžete vybrat. Existuje několik znaků, podle kterých je vhodné rozdělit topné baterie..

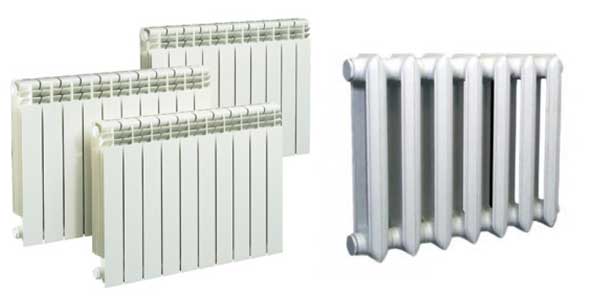

Radiátory lze rozdělit podle materiálů výroby:

• konvektory z ocelových desek;
• litinové baterie;
• hliníkové radiátory;
• bimetalové radiátory.

Podle konstrukčních vlastností:

• sekční;
• panel.

Každý z těchto typů je nejvhodnější pro své provozní podmínky, a proto má své vlastní nuance. Samostatný typ topných radiátorů je vysoce specializovaný. Jde o zařízení určená k řešení jednoho úkolu, často na úkor celkové funkčnosti..

Galerie obrázků Fotografie litinových spotřebičů pro topné systémy jsou odolné proti korozi, dobře udržují teplo, ale jsou těžké a nejsou dostatečně silné s ohledem na mechanické vlivy Hliníkové spotřebiče jsou lehčí než litina, ale hůře si uchovávají teplo. Pro zvýšení přenosu tepla je vytvořen rozvinutý povrch radiátorů.Bimetalová zařízení pro topné systémy jsou vylepšenou verzí hliníku. Pro zvýšení pevnosti je vnitřní část jejich pouzdra vyrobena ze slitiny oceli. Ocelové radiátory přitahuje dostupná cena a množství modelů různých tvarů, velikostí a objemů. Ocelové spotřebiče jsou vybaveny vestavěným termostatickým ventilem Klasické litinové baterie Hliníkové spotřebiče pro topné systémy Možnosti bimetalových baterií Rozpočtové ocelové deskové radiátory

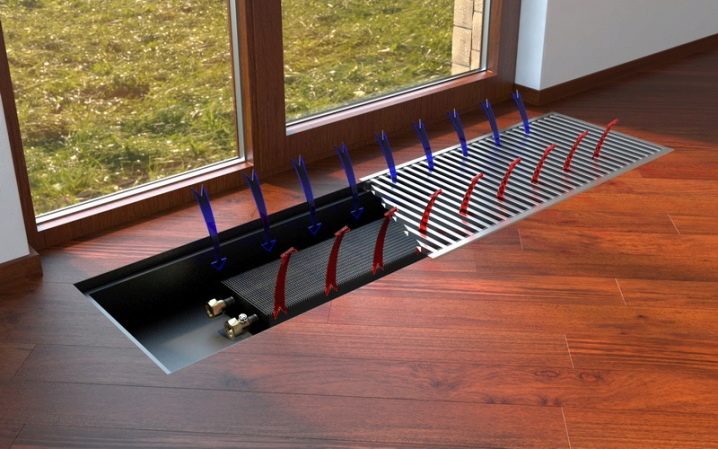

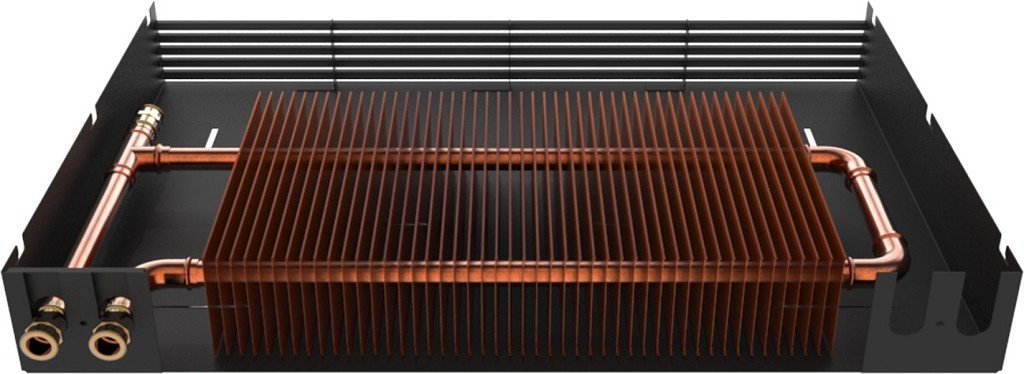

Podlahové konvektory jsou specializované typy, které jsou v poslední době stále oblíbenější. Montáž na podlahu, používá se pro velké zasklívací plochy.

Jejich nevýhody podlahových konvektorů se vyznačují omezenou účinností, což je odůvodněno jejich nízkou výškou, a proto nevýznamnou oblastí přenosu tepla. Umožňují však nejen vytápět místnost, ale také vytvořit tepelnou clonu proti průvanu a také zabraňují zamlžování oken..

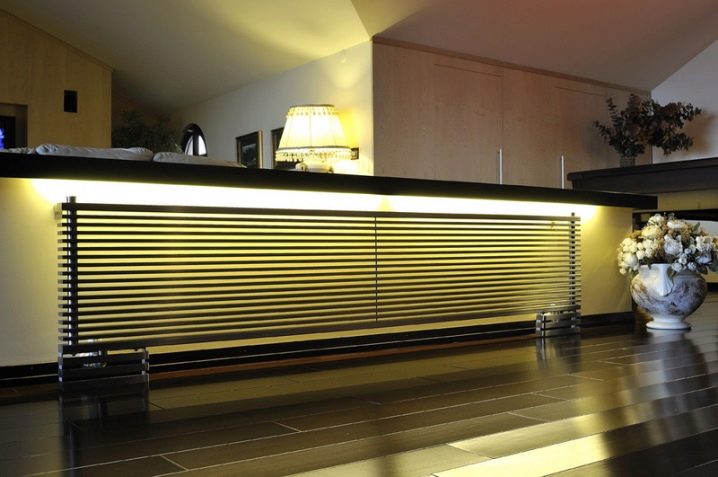

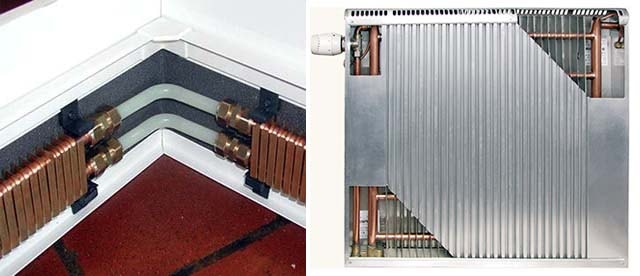

Existují soklové konvektory, které se montují do dlouhých kovových boxů instalovaných místo soklových lišt. Všechna připojení a úpravy jsou také pokryty soklovou lištou. Pohodlné v tom, že neporušují celkový design místnosti.

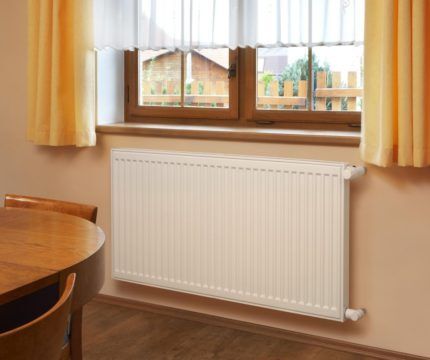

Panelové radiátory jsou dodávány v předmontovaném stavu, aby byla zajištěna těsnost a odolnost proti vodnímu rázu.

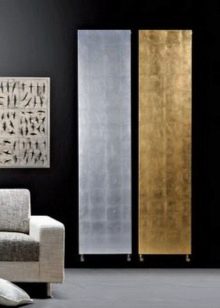

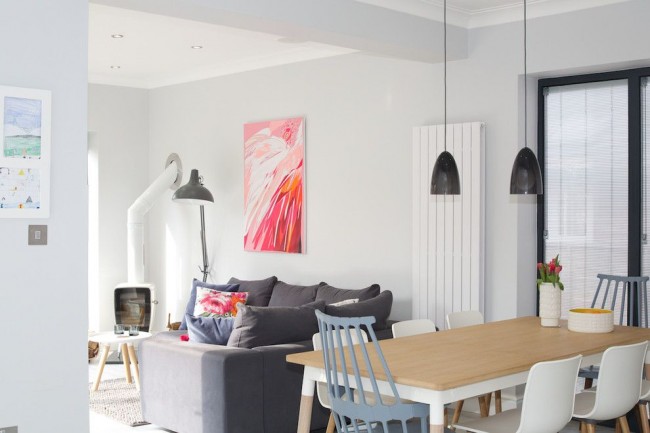

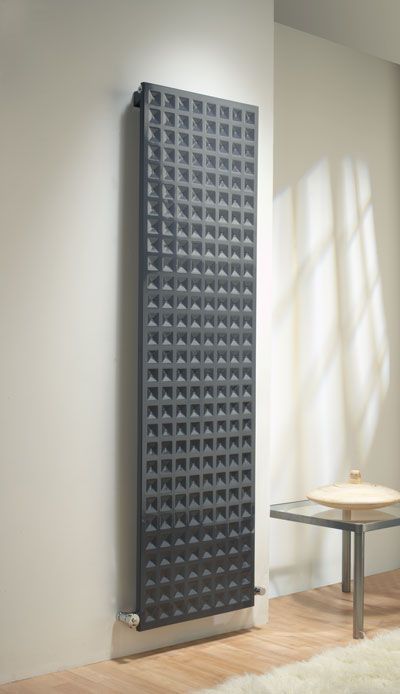

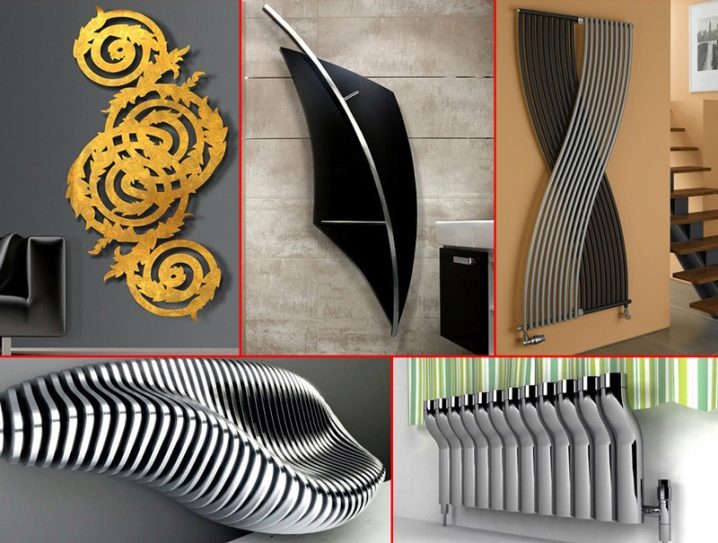

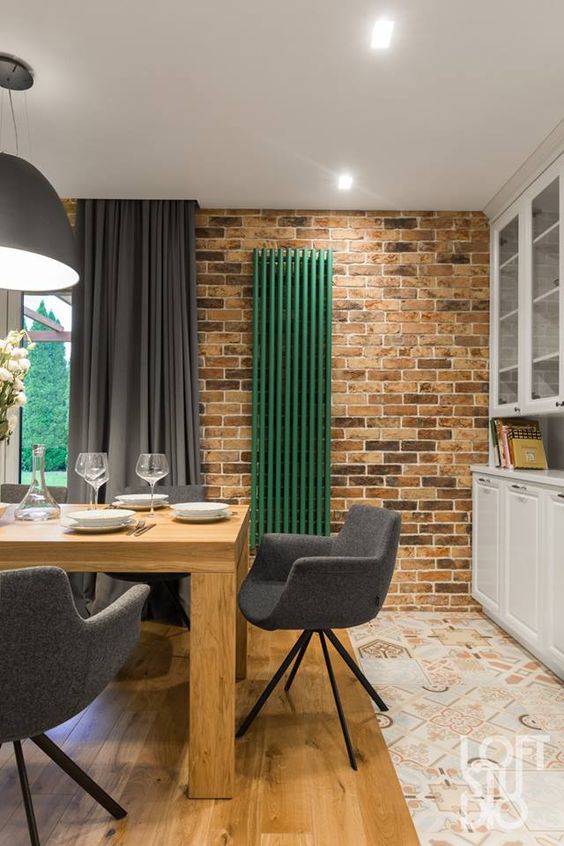

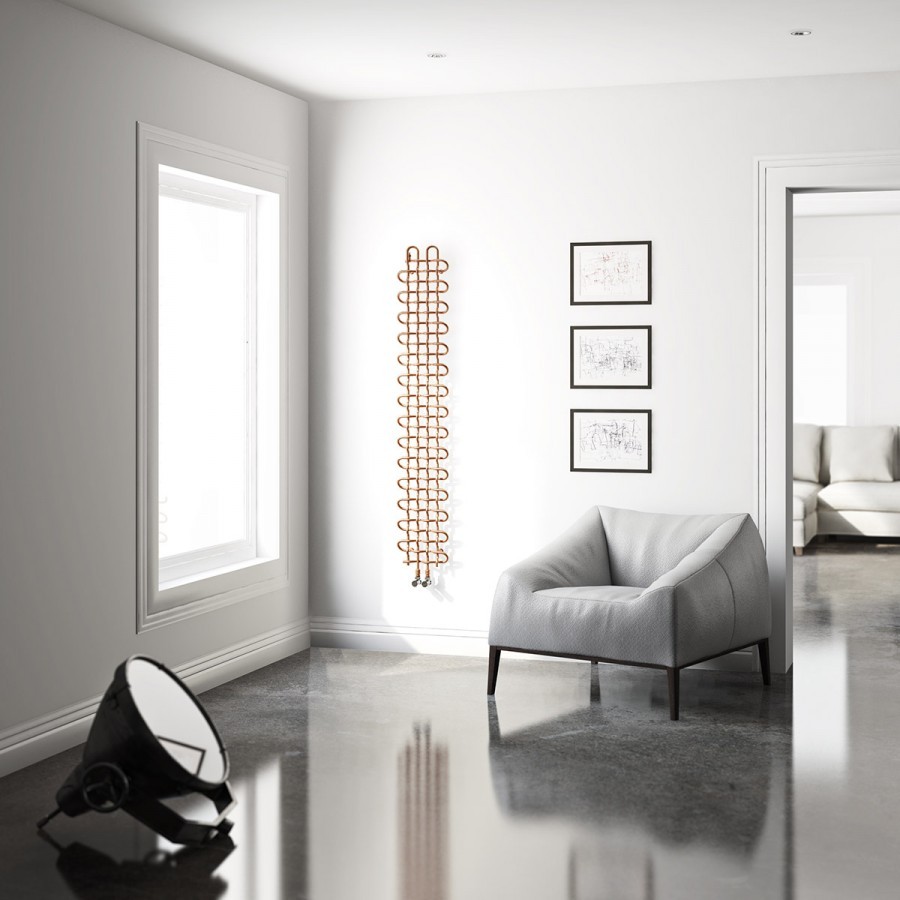

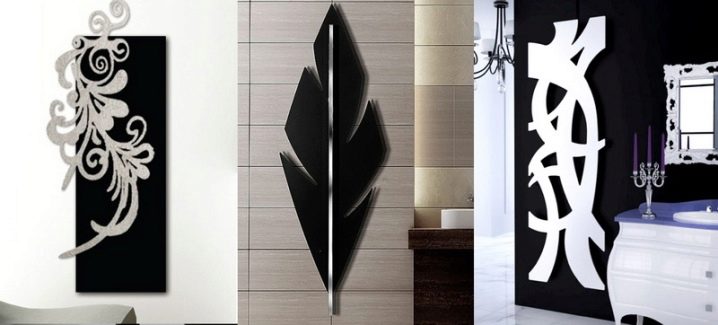

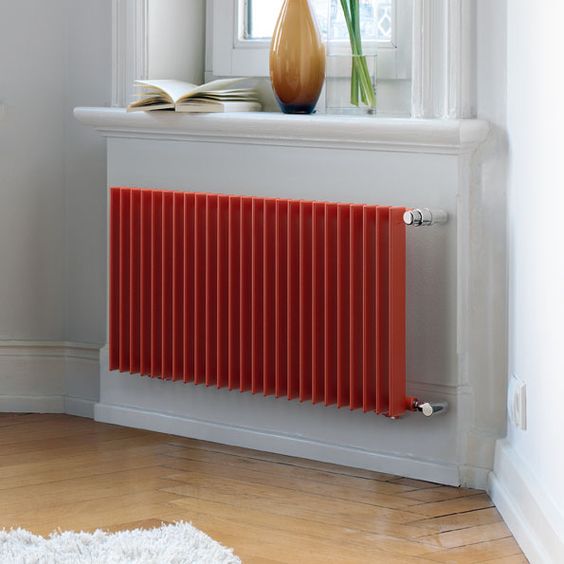

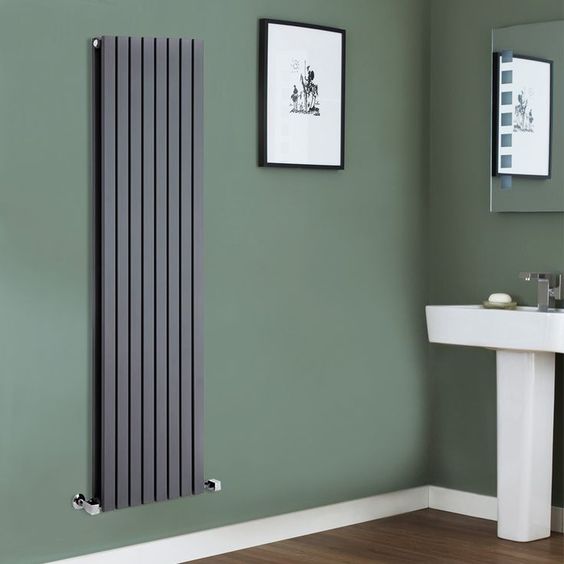

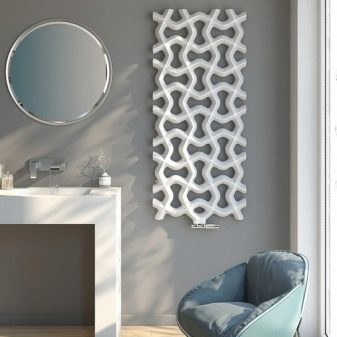

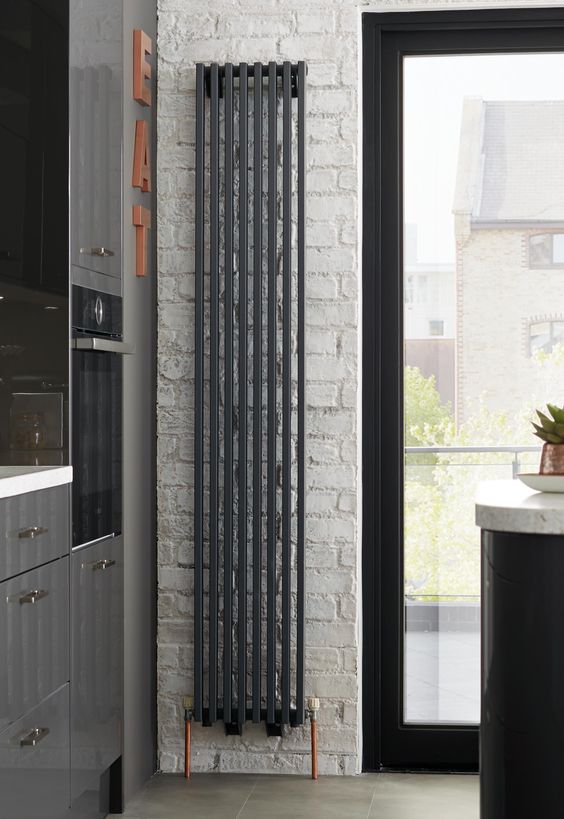

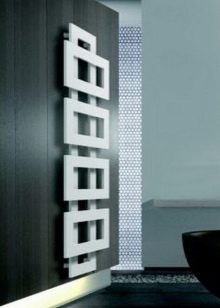

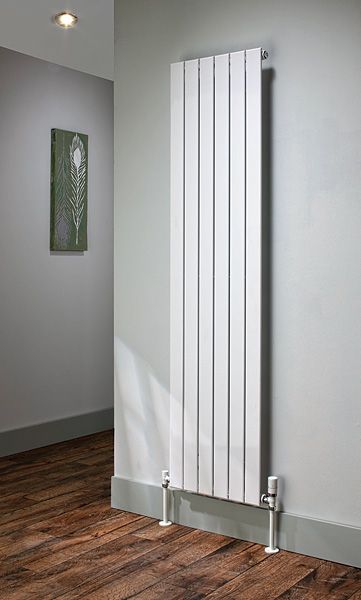

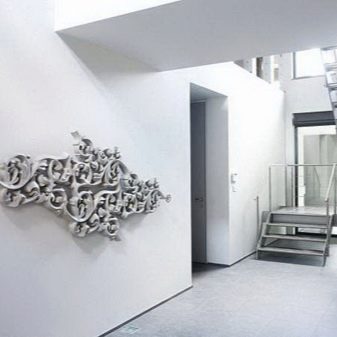

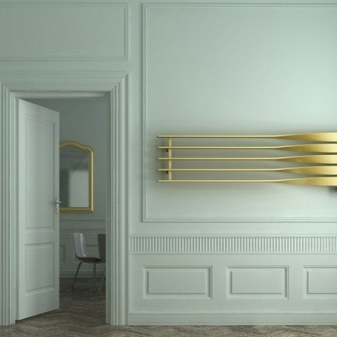

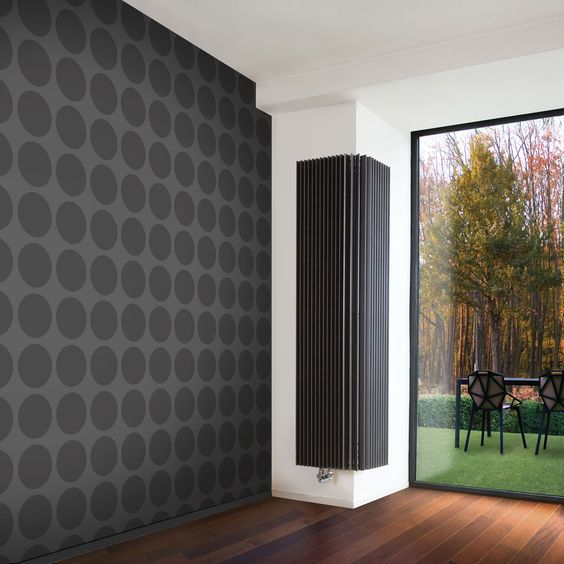

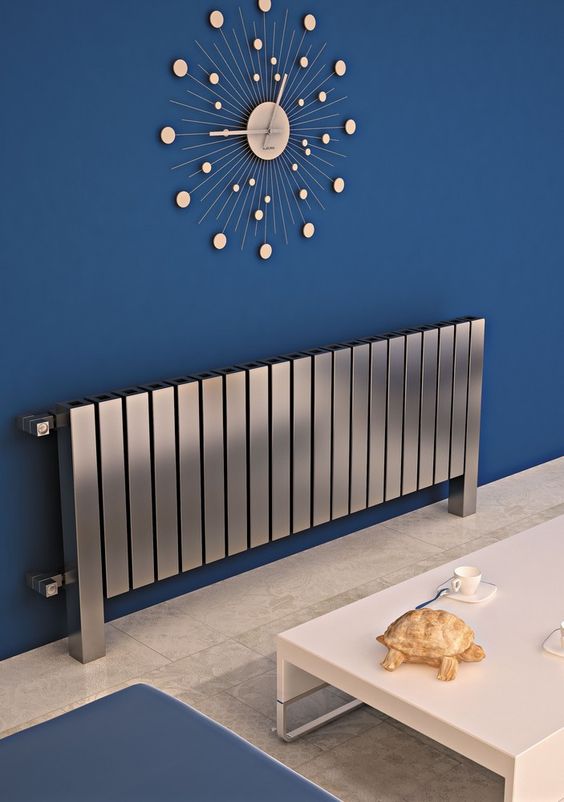

Designové radiátory se dodávají ve všech velikostech a konfiguracích. Jsou vyrobeny z různých materiálů: litina, ocel, hliník. Hlavní nevýhodou je vysoká cena..

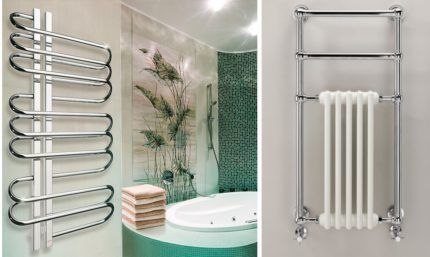

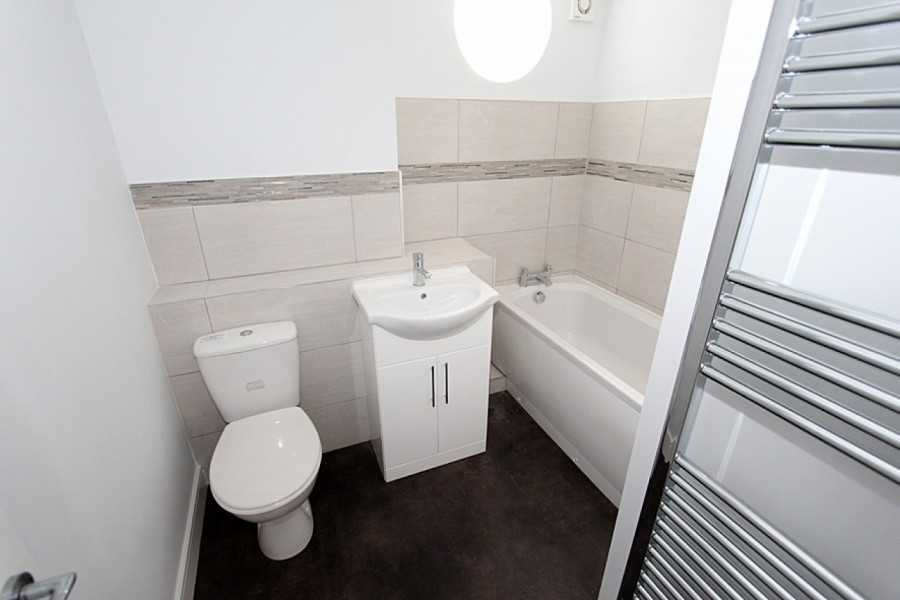

Pro koupelny a sprchy se používají speciální radiátory – vyhřívané věšáky na ručníky. Vyznačují se jednoduchostí designu a ochranou před vysokou vlhkostí. Vyrobeno z nerezové oceli nebo chromované oceli.

Topné radiátory pro koupelny jsou vybírány s ohledem na odolnost materiálů, ze kterých je zařízení vyrobeno, proti korozi

Promluvme si podrobněji o klasických radiátorech a rozeberme výhody a nevýhody každého materiálu zvlášť.

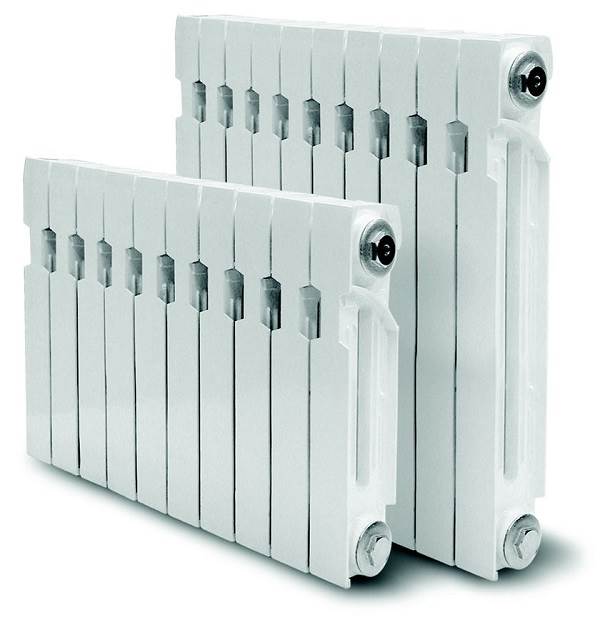

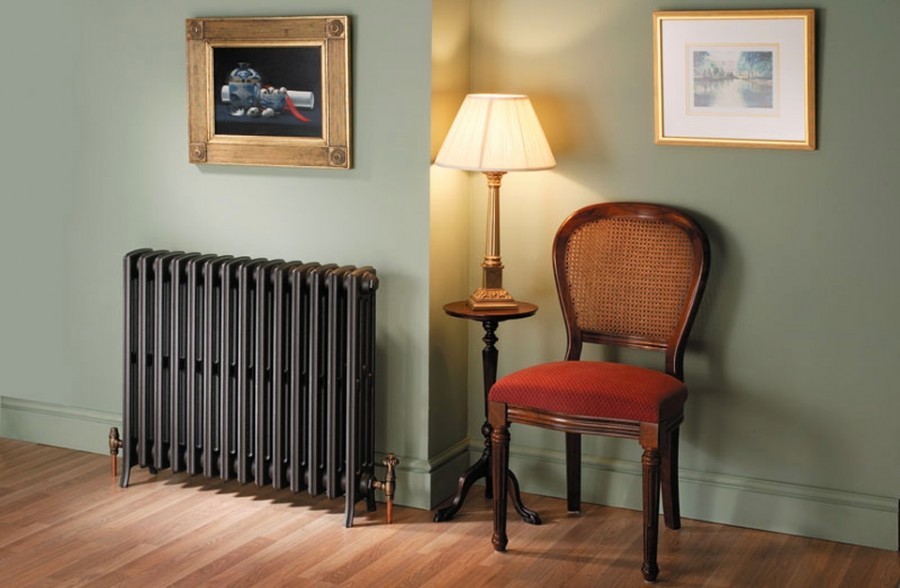

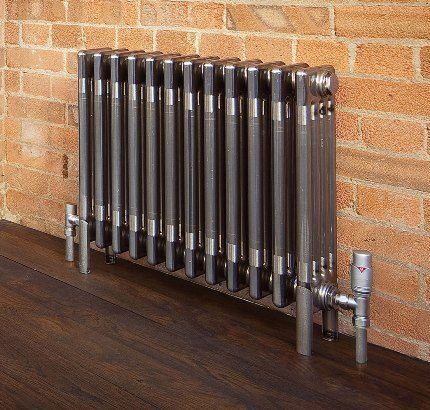

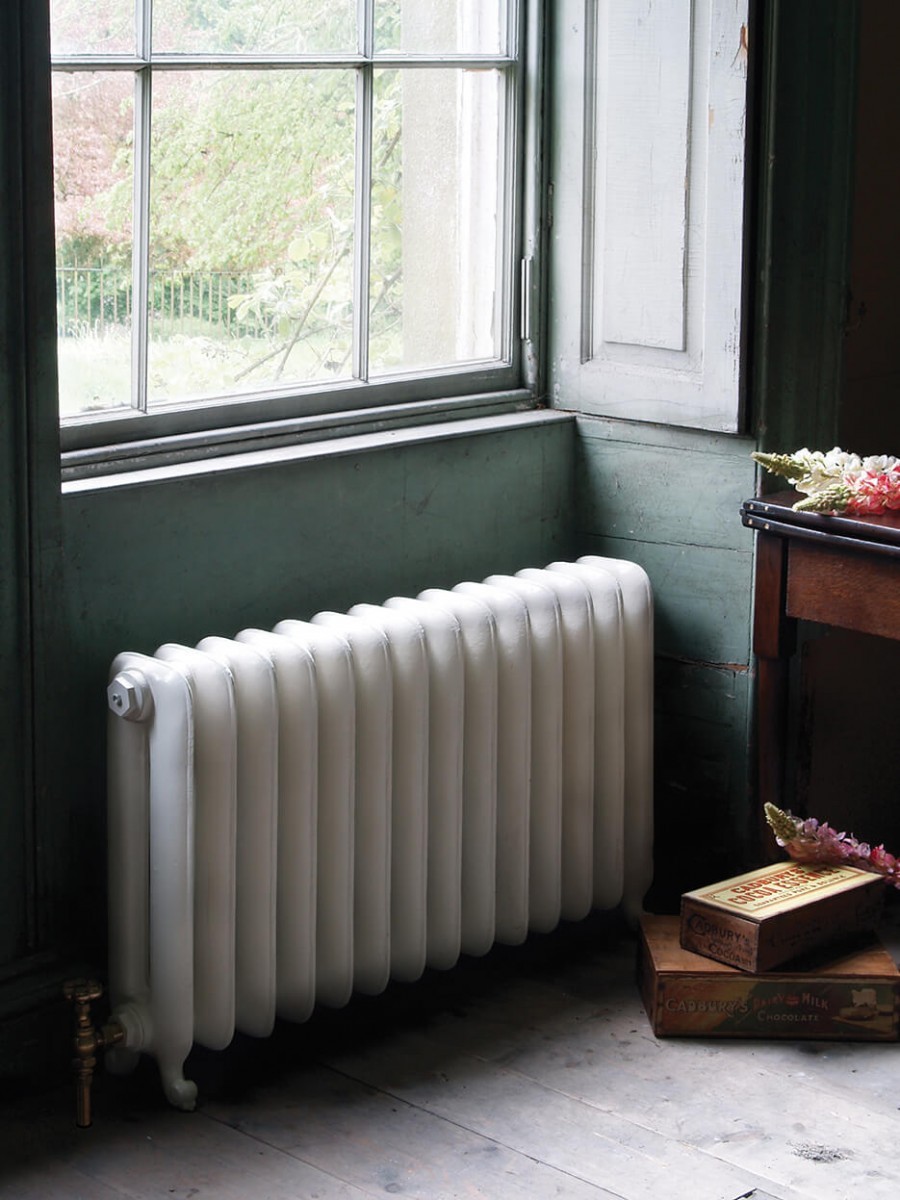

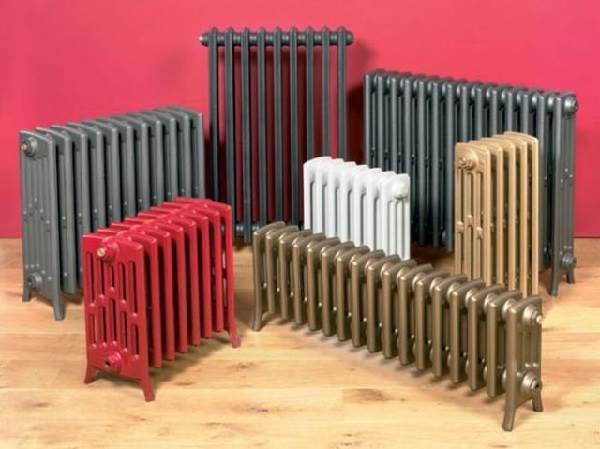

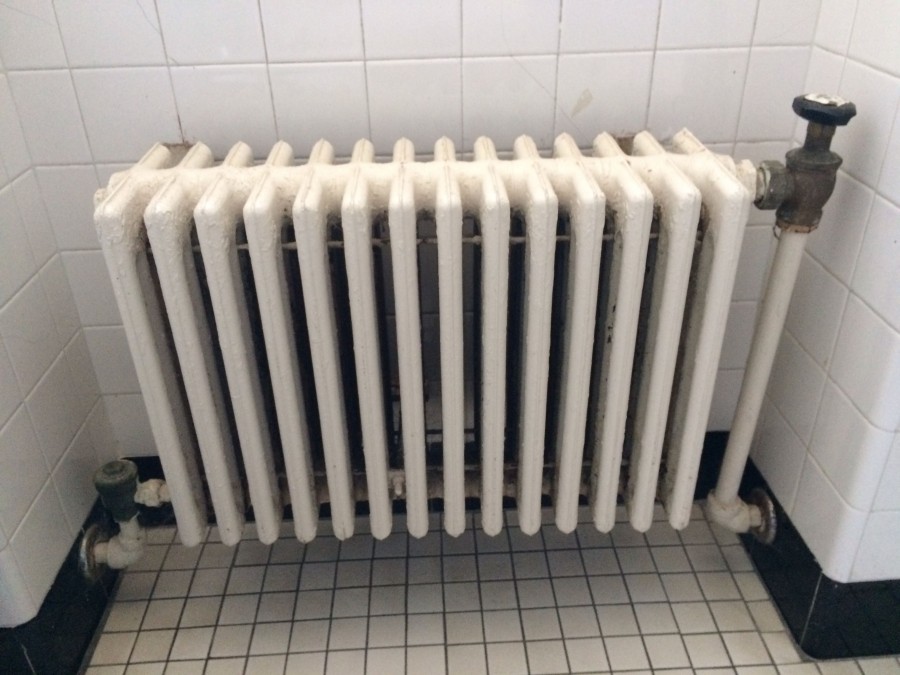

Klasické litinové baterie

Tradiční litinové radiátory jsou objemné a jednoduché. Moderní design litinových baterií může dobře konkurovat pokročilým modelům. Potěší jednoduchý a hladký povrch, který se snadno čistí.

Konstrukčně vyrobena ze samostatných žeber, která lze jednotlivě sestavit, přímo v provozovně. Samostatná část má vysoký výkon. Díky silné litině mají velkou hmotnost a vysokou setrvačnost.

Konvenční litinové radiátory jsou objemné a mají jednoduchý vzhled, ale udržují teplo nejdéle.

Litinovým radiátorům trvá dlouho, než se dlouho zahřejí a ochladí. Masivní zařízení mají nejdelší životnost a jsou atraktivní za dostupnou cenu. Prakticky necitlivý na kvalitu chladicí kapaliny.

Litinové baterie se používají hlavně v zařízeních s centralizovaným vytápěním. Jsou vhodné pro samostatné systémy s přirozenou cirkulací topného média. Nedoporučuje se v jiných individuálních schématech vytápění.

Je to všechno o inertnosti litinových zařízení, která pomalu reagují na změny teplotního pozadí. V domech s klimatizací nejsou kompatibilní: oba budou fungovat mimo synchronizaci. Navíc většina modelů nemůže být vybavena automatizací..

Mezi nevýhody patří:

• Působivá hmota. Instalace vyžaduje použití vyztužených konzol.
• Omezení používání. Instalace na většinu samostatných systémů je nepraktická.
• Pomalé topení. Zahřátí zařízení a zpracovávaného média vyžaduje hodně času – setrvačnost takových radiátorů je velmi vysoká.
• Citlivost na vodní kladivo. Před nákupem se musíte rozhodně podívat na to, jaký tlak odolá zařízení vyrobené z křehké litiny, a vzít v úvahu, jaká je pravděpodobnost vodního rázu v systému.
• Malá oblast odvodu tepla. Nekomplikovaná konstrukce žeber nemůže zajistit dobré proudění vzduchu.

Kapacita litinových profilů je od 2,5 do 3 litrů. Pracují tiše při tlaku 6 barů. Existují litinové modely určené pro instalaci do systémů s tlakem 9 barů, které krátkodobě vydrží zvýšení až o 16 barů.

Setrvačnost je rychlost přenosu tepla z chladiče do okolního vzduchu. Čím větší je setrvačnost, tím déle chladič potřebuje čas na zahřátí a vychladnutí. Představte si například cihlovou pec. Zůstává horký i po uhasení ohně, ale trvá dlouho, než se zahřeje.

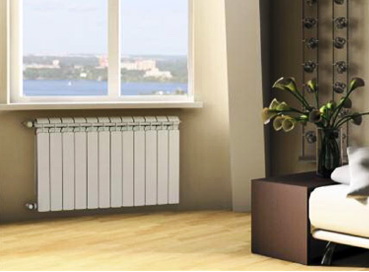

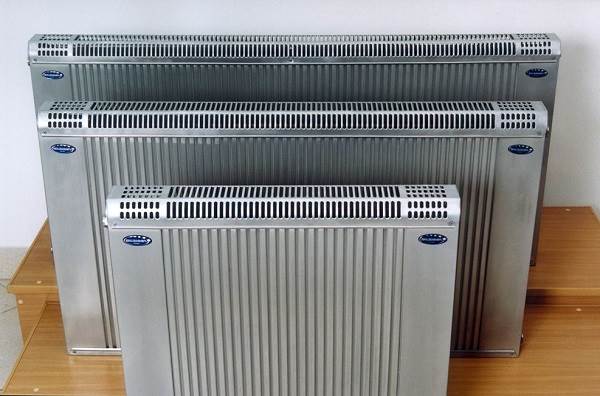

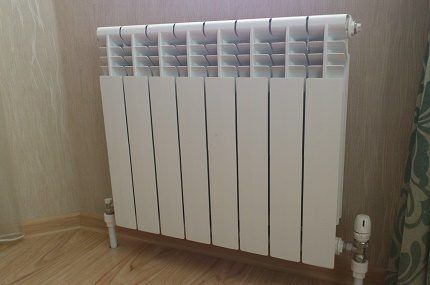

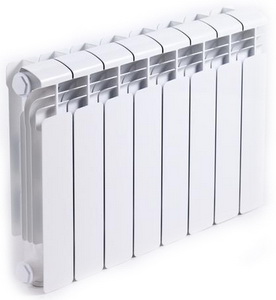

Hliníkové radiátory topení

Jak název napovídá, jedná se o radiátory celé z hliníku. Jsou zde dva typy radiátorů – vstřikované a vytlačované. Oba se nejlépe používají pro autonomní vytápění – nejsou vhodné pro centralizovaný systém kvůli tlaku a korozi, což je způsobeno nekvalitní chladicí kapalinou v systému ústředního topení.

Hliníkový radiátor: Nesnesitelné sousedství

Vysoký odvod tepla (nejvyšší ze všech typů radiátorů, může dosáhnout 200 W na sekci), nízká hmotnost, elegantní design, odolný a dostatečně spolehlivý (může pracovat s tlakem až 16 atmosfér) hliníkové radiátory absolutně netolerují blízkost železných trubek – totiž v drtivé většině případů přepravuje vodu. Jejich kombinace do jednoho systému spouští agresivní chemické reakce, které poškozují především hliníkové baterie. Hliníkové baterie jsou navíc velmi citlivé jak na kvalitu vody, tak na přítomnost nečistot v ní..

Instalace hliníkových baterií (stejně jako ocelových) je v soukromých domech plně odůvodněná a může být také považována za možnost v bytových domech s individuálním vytápěním. Mohou být také instalovány v domech, které mají vlastní topný systém (ve kterém je voda předem upravena), a pro přepravu chladicí kapaliny se používají polypropylenové trubky..

Odlévací radiátory

Vstřikované radiátory se širokými kanály pro horkou vodu a robustními silnými stěnami.

Radiátor se skládá z několika sekcí, které lze v případě potřeby buď přidat, nebo odstranit.

Lithiumbromidové radiátory

Tento typ topných radiátorů se vyrábí litím pod vysokým tlakem, jejich charakteristickými vlastnostmi jsou velmi silné stěny výrobku a široké kanály pro chladicí kapalinu (například horká voda).

Výhody lithiových radiátorů:

• jsou lehké;
• v případě potřeby můžete přidat nebo odebrat sekce;
• úsporné, rychle vytopte místnost.

Nevýhody lithiových radiátorů:

• je nutné pečlivě vybrat chladicí kapalinu – radiátory podléhají korozivní destrukci;
• mezi sekcemi může dojít k netěsnostem;
• neschopnost odolat vodnímu rázu;
• krátká životnost – asi 15 let.

Vytlačovací radiátory

Při této (levnější) výrobní metodě jsou svislé části baterie vytlačovány ze slitiny hliníku na extruderu. Sběrač je odlit ze siluminu. Jednodílný produkt nelze změnit – nemůžete přidávat ani odstraňovat oddíly. To je hlavní nevýhoda tohoto typu radiátoru..

Producenti: Jedná se především o společnosti z Itálie. Zejména FARAL Green HP, ALUWORK, Sira Group (baterie ROVALL), Fondital.

+Profesionálové:

• Tyto radiátory jsou velmi lehké, takže je lze snadno namontovat bez potřeby robustních držáků..
• Pokud jde o přenos tepla, zaujímají jedno z prvních míst mezi všemi topnými zařízeními..
• Jsou schopni velmi rychle vytápět místnost..
• Jsou ekonomické a mohou být vybaveny regulátorem teploty.
• Design produktu je moderní a atraktivní.

-Mínusy:

• Životnost není příliš dlouhá – asi 15 let.

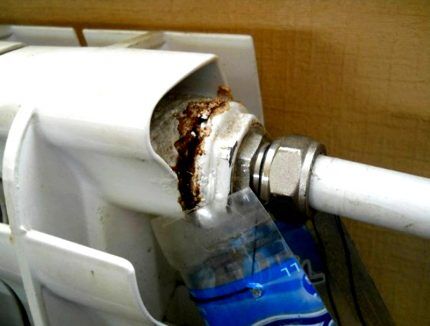

• Hliník je chemicky aktivní, proto trpí korozí a vyžaduje kvalitní nosič tepla.
• Při vytlačování vzduchu vzniká vodík.
• Slabá konvekce.
• Možné netěsnosti mezi sekcemi.
• Hliníkové radiátory nejsou schopné odolat nárazům vody a tlakovým rázům.

Hlavní charakteristiky:

• Tlak (pracovní) – průměr 6-16 barů.
• Tepelný výkon (1 sekce) – 82-212 wattů.
• Teplota horké vody (maximální) – 110 stupňů.
• pH vody – 7-8.

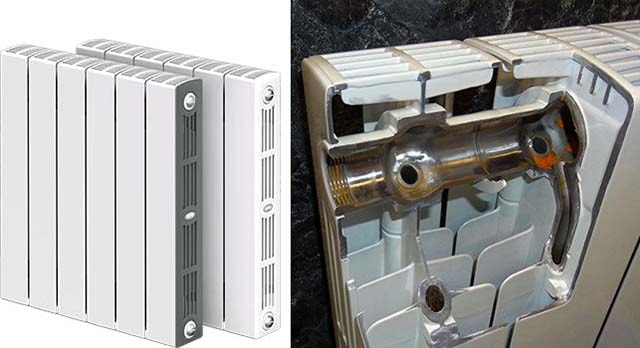

Klady a zápory bimetalu

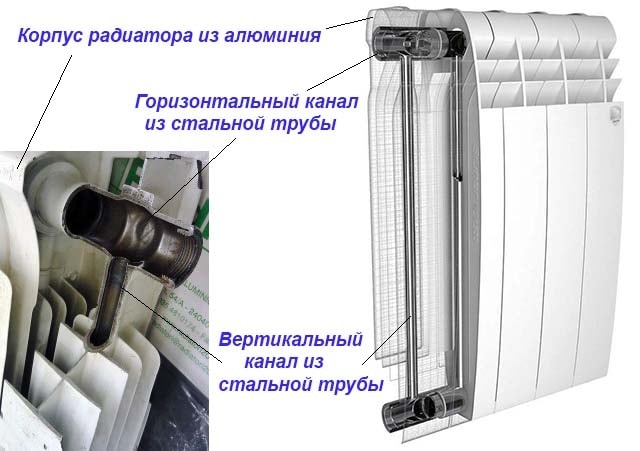

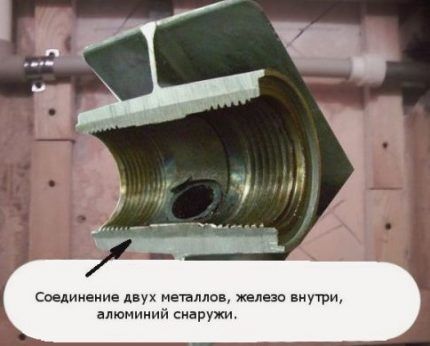

Jak můžete z názvu hádat, topná zařízení jsou vyrobena ze 2 kovů – siluminu a oceli. Externě jsou baterie nerozeznatelné od hliníkových profilů, ale uvnitř kolektorů a svislých kanálů jsou železné trubky utěsněny a svařeny. Ocelový rám je navržen tak, aby vyřešil 2 problémy:

• ochrana siluminové části před chemickými účinky chladicí kapaliny ve starých centralizovaných systémech;
• zvýšení spolehlivosti chladiče zvýšením prahu provozního tlaku na 20 … 30 atm.

Pro referenci. Existují bimetalické modely s dvojitými svislými kanály, které mají zlepšit průtok vody a přenos tepla. Příkladem je řada neoddělitelných baterií Rifar SUPReMO, na obrázku níže na fotografii..

Ve zbývajících technických vlastnostech se bimetal liší jen málo od hliníku – výkon 1 sekce, hmotnost a kapacita jsou téměř stejné. Provozní výhody radiátorů jsou také zachovány, ale objevuje se několik nevýhod:

• cena baterií je o 30-50% vyšší, například původní bimetalová část Global Style Plus se středovou vzdáleností 500 mm stojí asi 15 cu. e. (970 rublů);
• díky různým součinitelům tepelné roztažnosti siluminu a oceli může jádro trubky prasknout u svarových spojů, opravit a utěsnit únik je nerealistické.

V monolitické struktuře jsou kolektory sousedních sekcí svařeny dohromady. Funkce produktů Rifar – 2 svislé kanály

Důležitý doplněk. V prodeji někdy existují vadné bimetalové radiátory s ocelovými trubkami vloženými pouze uvnitř kolektorů. Svislý kanál sekce zůstává nechráněný.

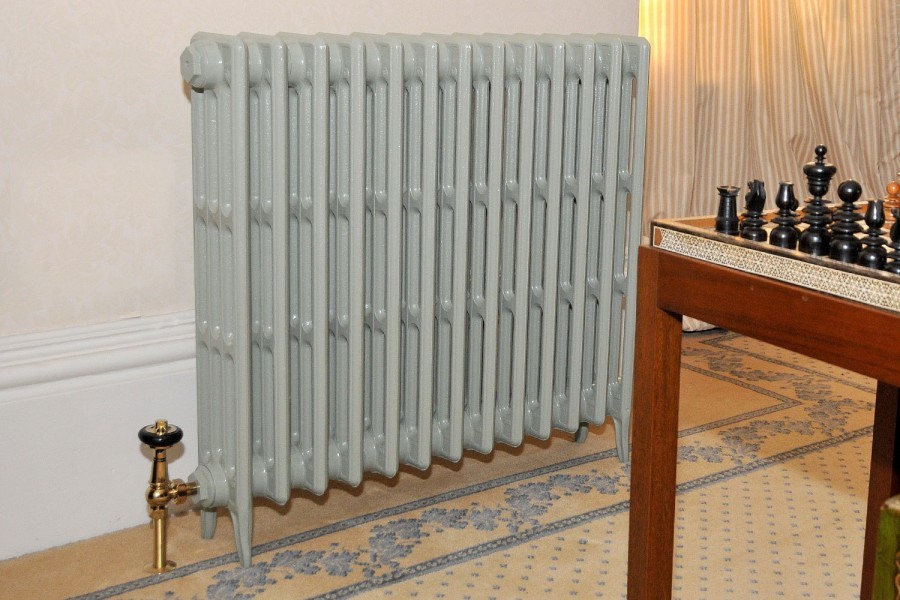

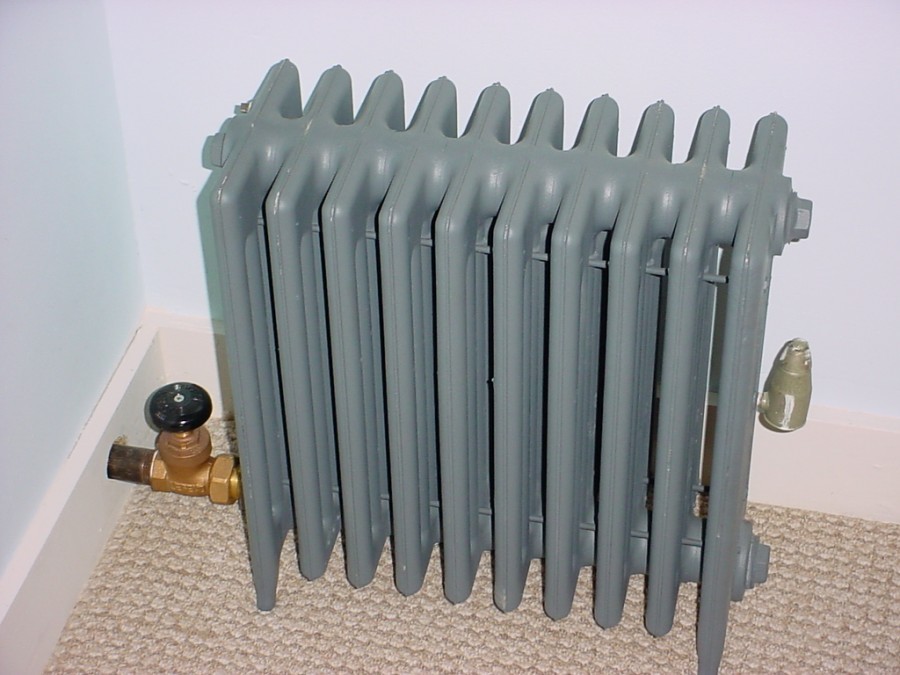

Litinové radiátory topení

Obvykle je lze rozdělit na konvenční nebo moderní radiátory a radiátory v retro stylu..

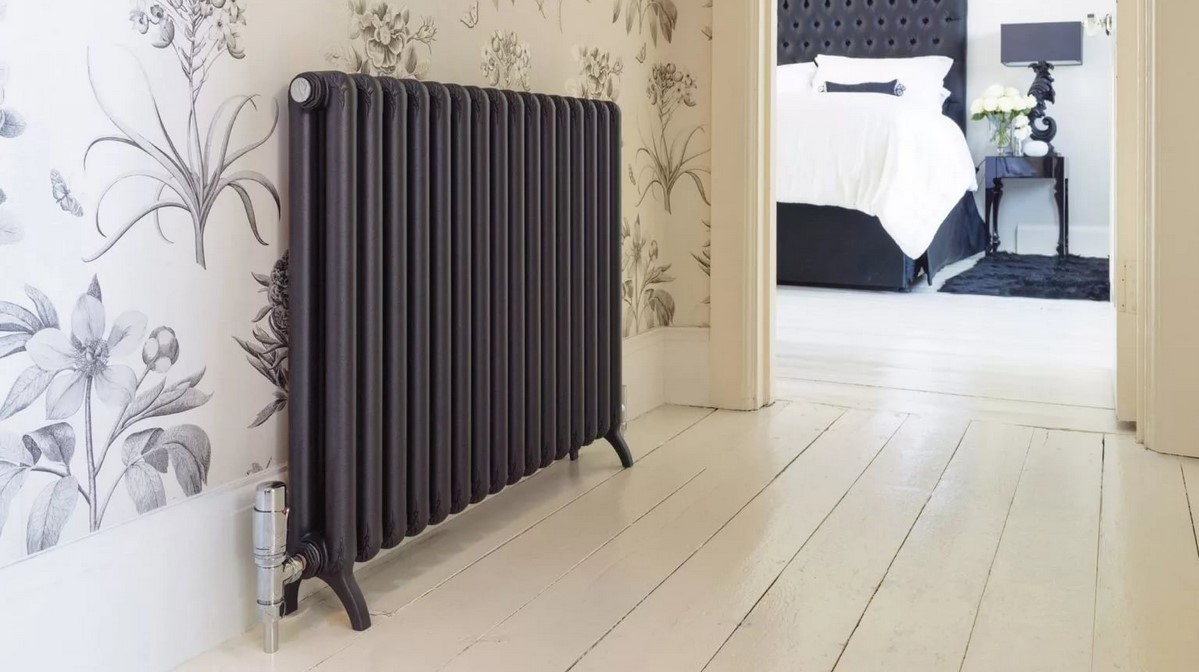

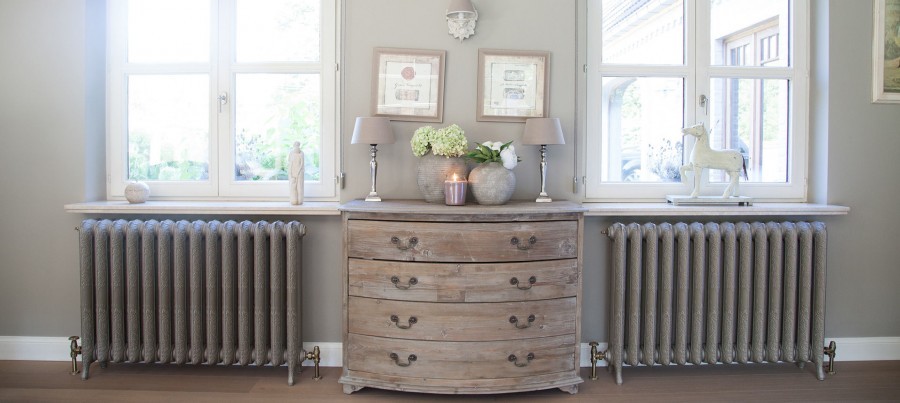

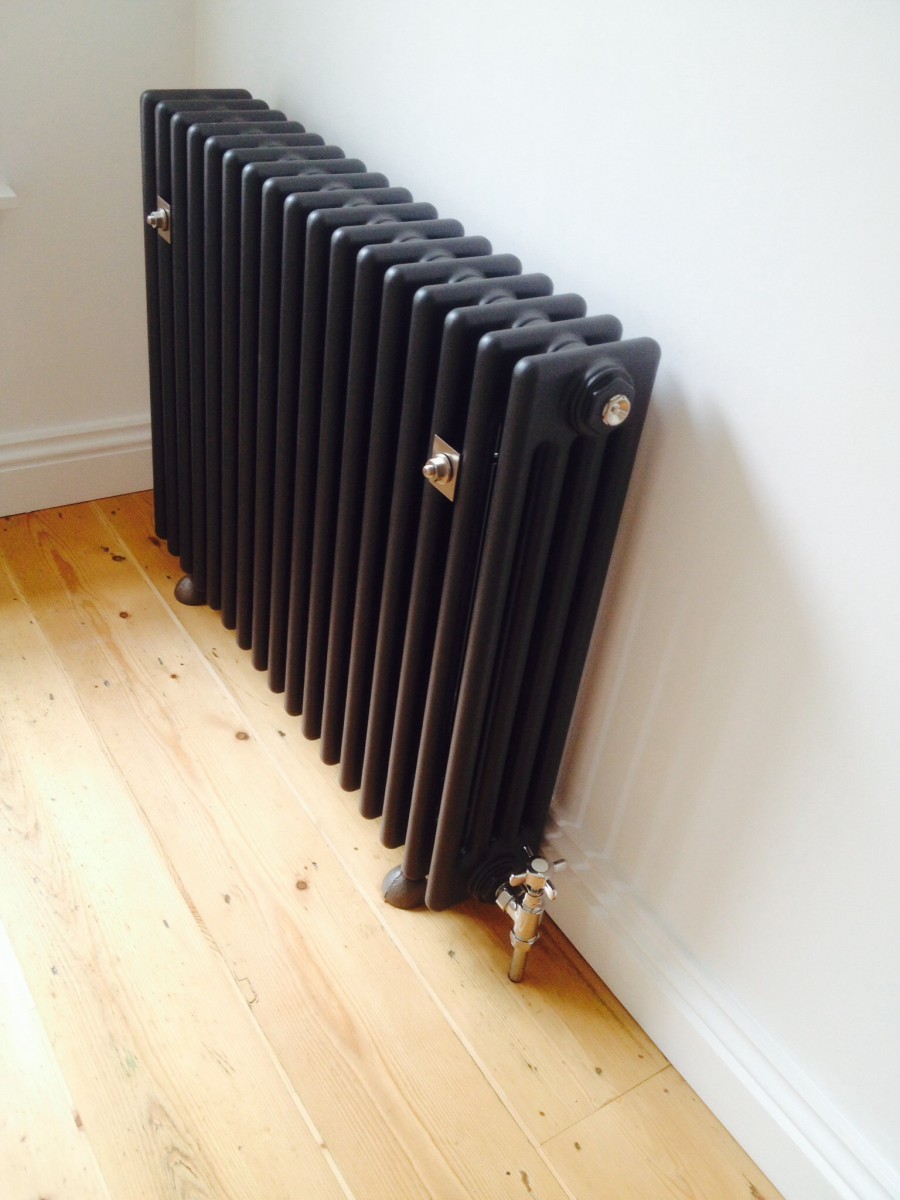

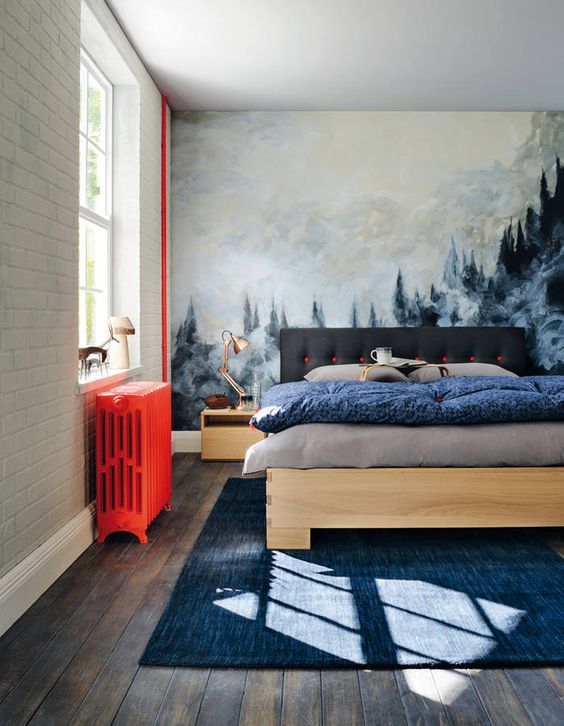

Litinové radiátory v moderním stylu

Nejstarší typ radiátorů. Tyto radiátory se vyznačují jednoduchostí a závažností tvarů, plochou fasádou a úhledným designem. Trvá dlouho, než se zahřejí, ale odolávají všem těžkostem ústředního topení. Jsou trvanlivé, levné, vydrží 50 let. Proto se při rozhodování, jaké typy topných radiátorů zvolit, mnoho lidí zastaví u litiny.

Producenti: Produkují levné litinové radiátory ukrajinské, ruské, běloruské továrny. Ale zahraniční produkty budou mít lepší kvalitu a hezčí vzhled. Všimněte si firem Konner, Viadrus, DemirDöküm, Roca.

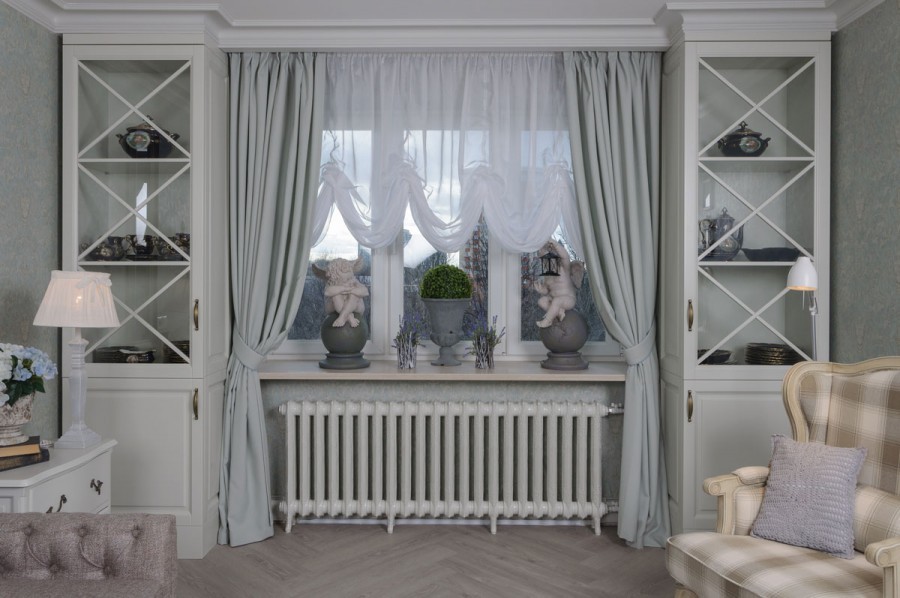

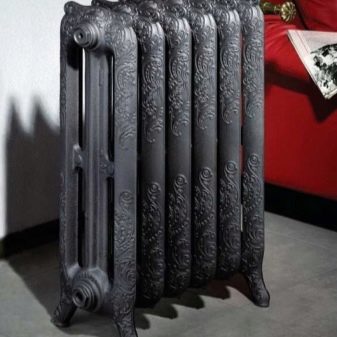

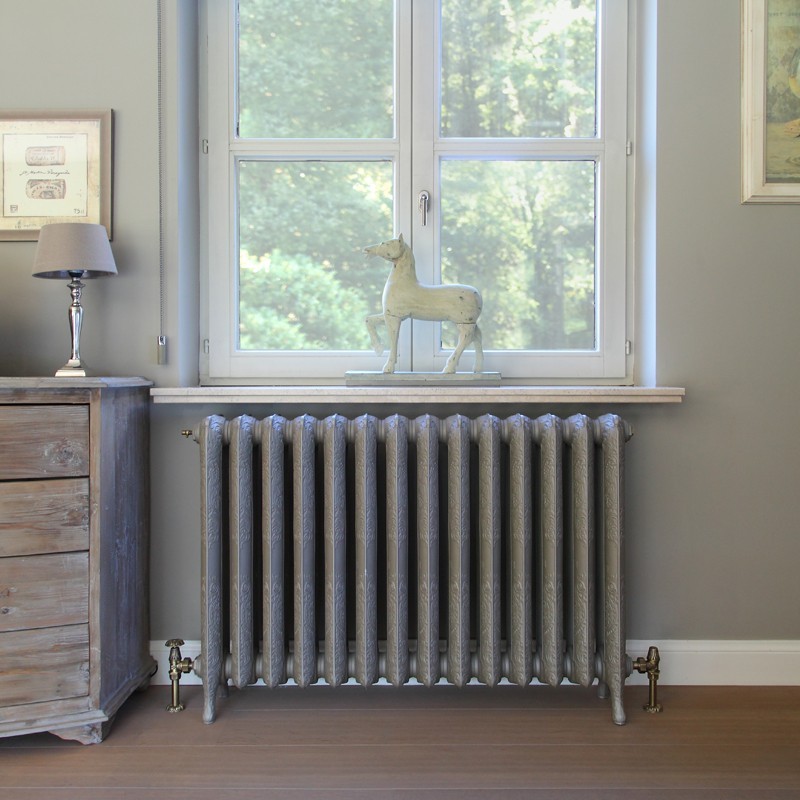

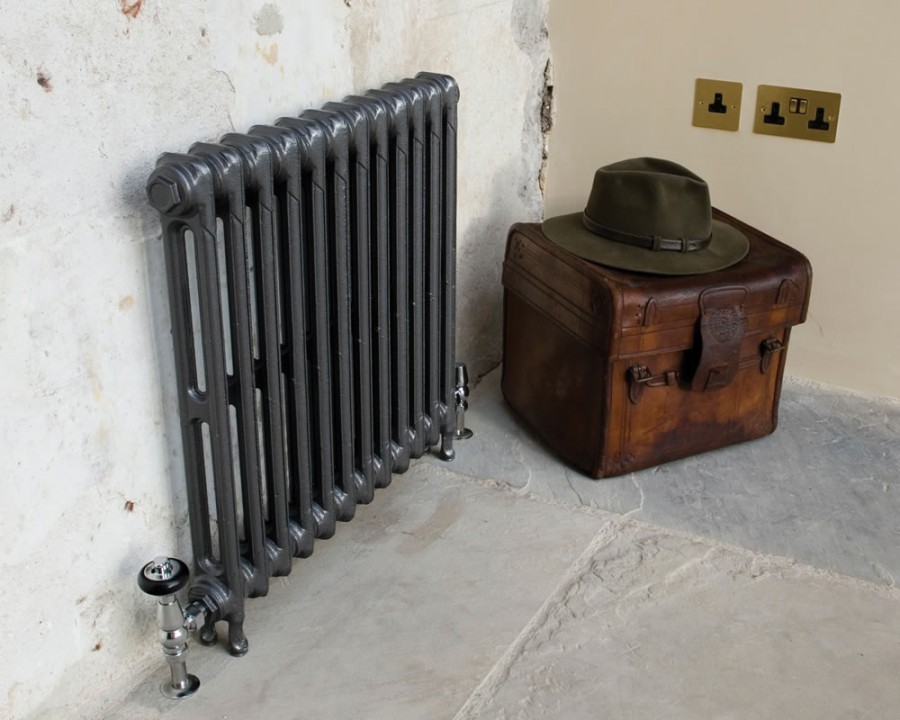

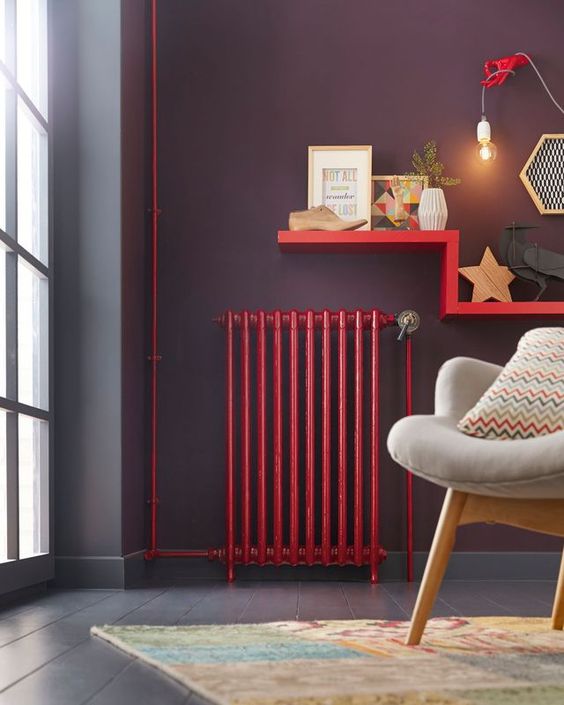

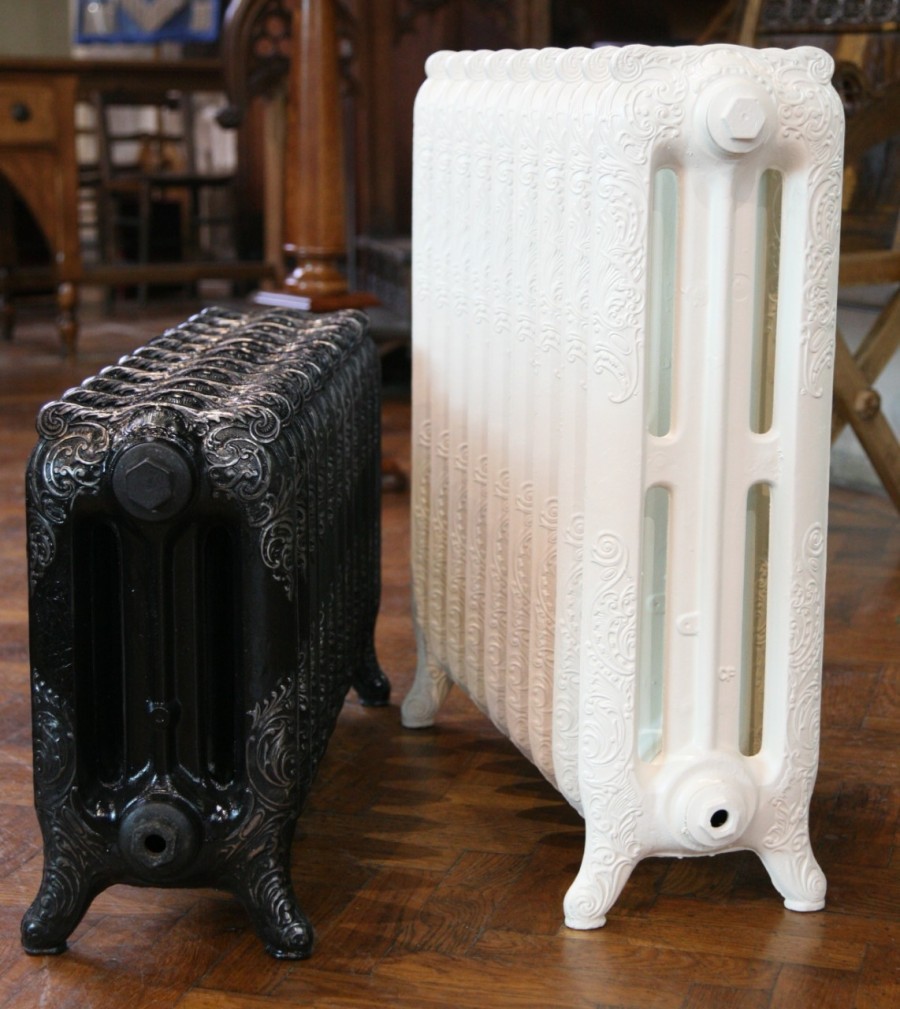

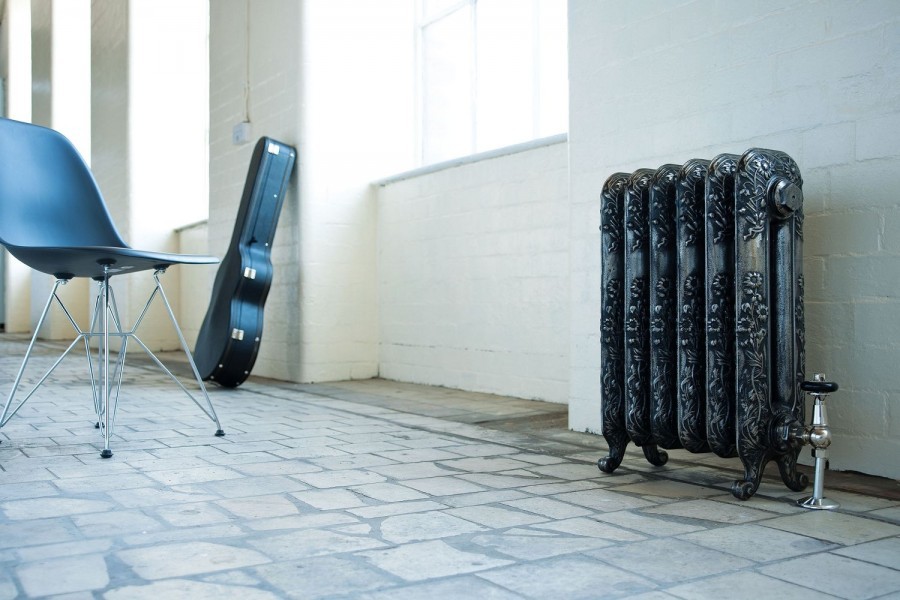

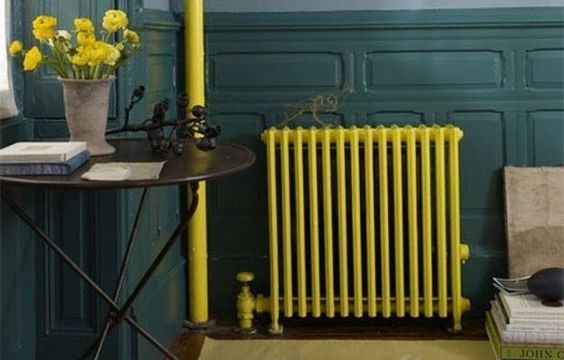

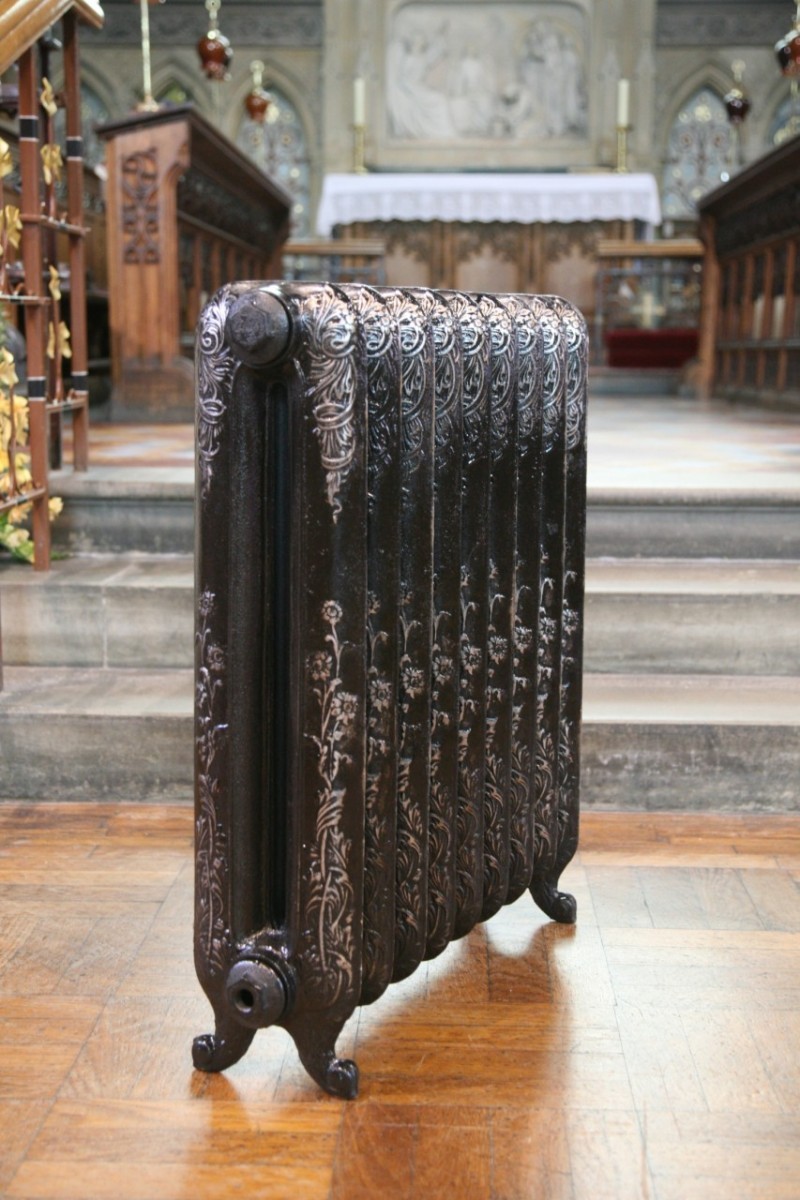

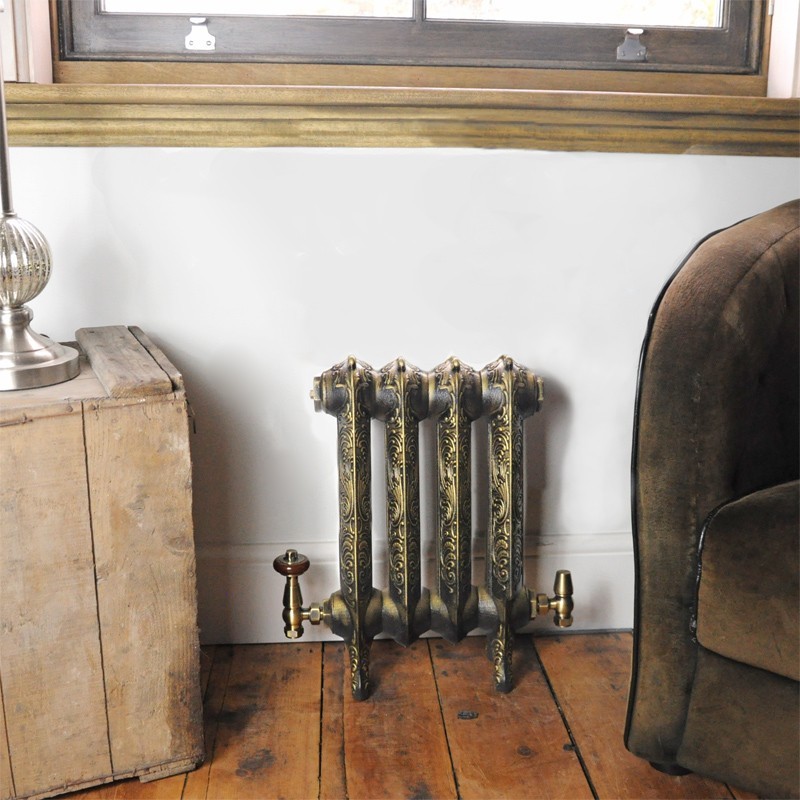

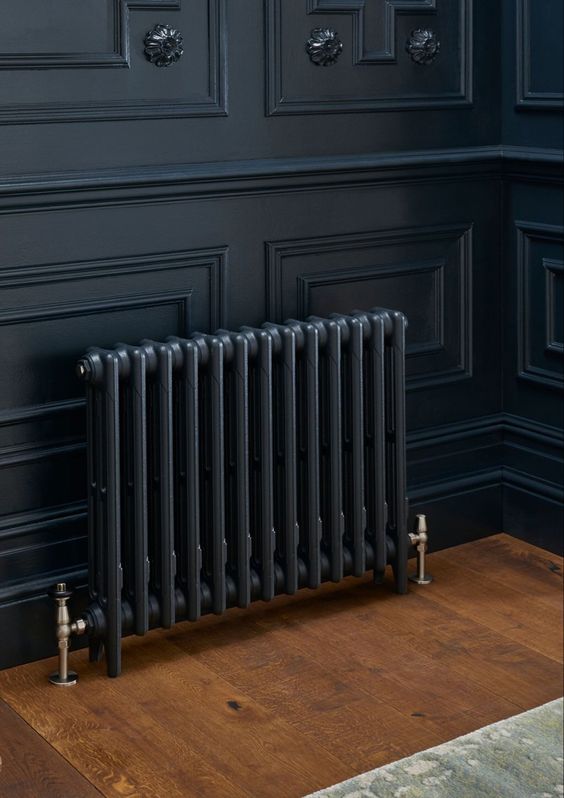

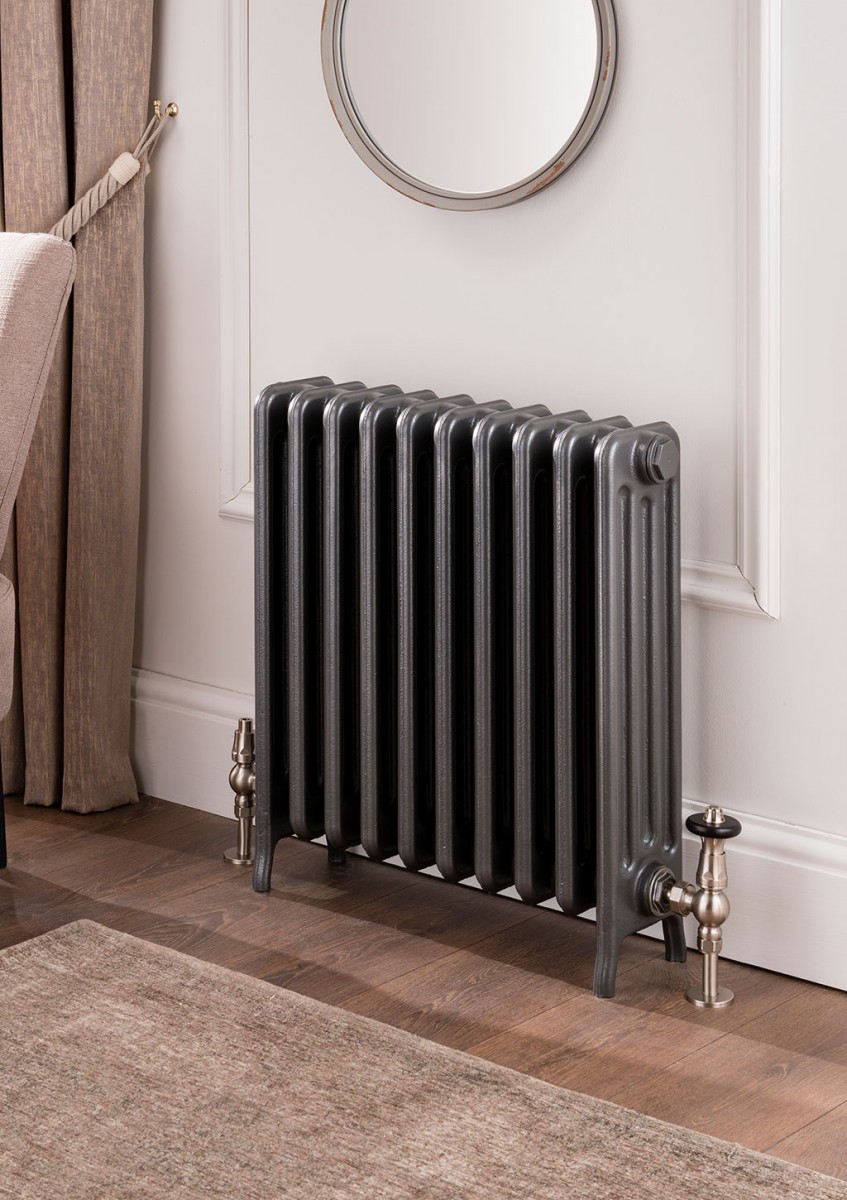

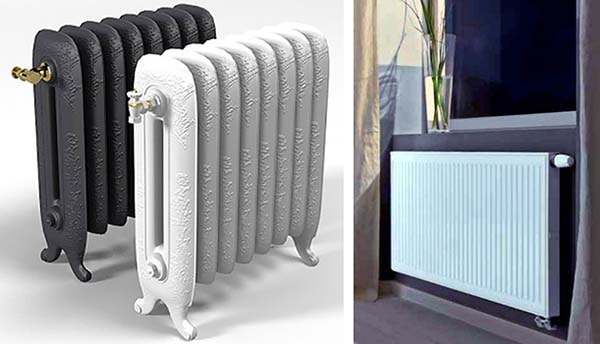

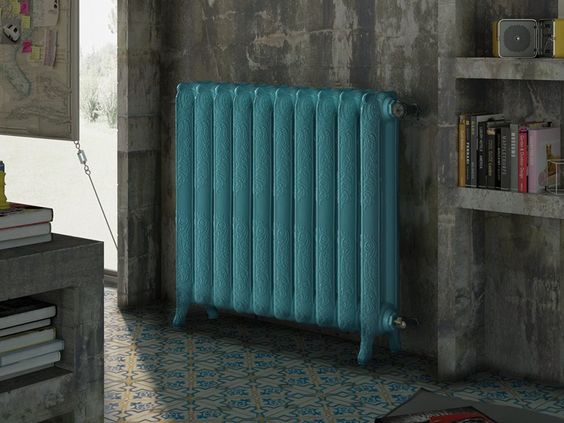

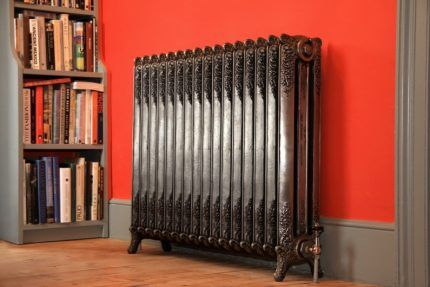

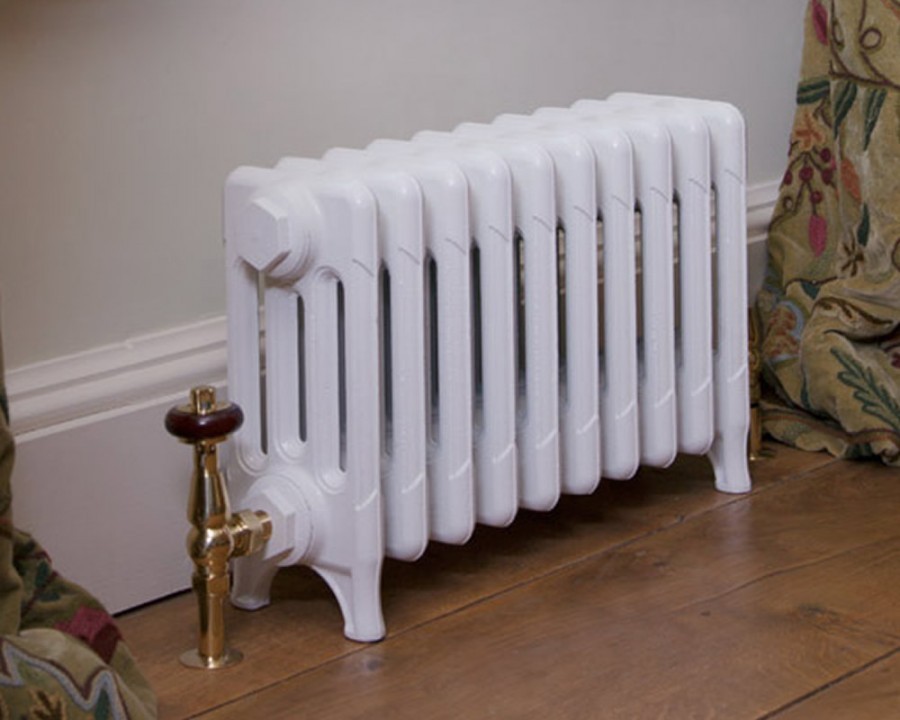

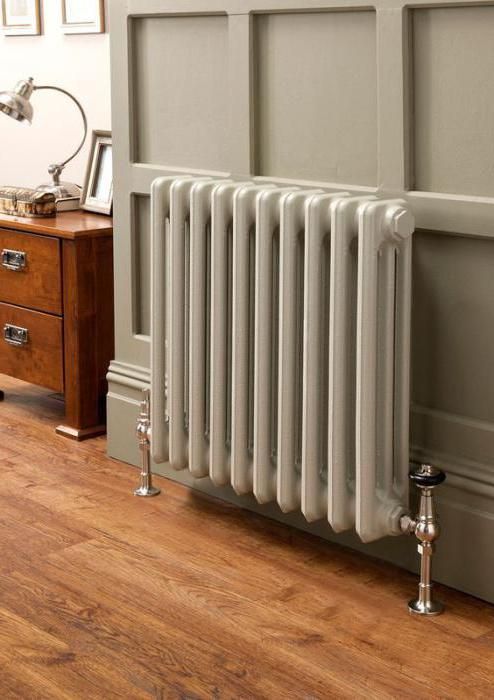

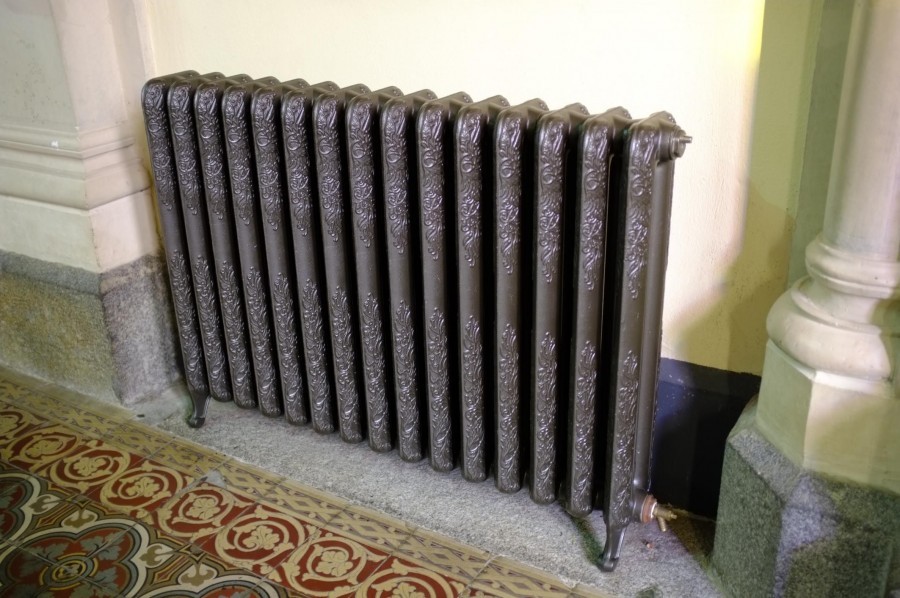

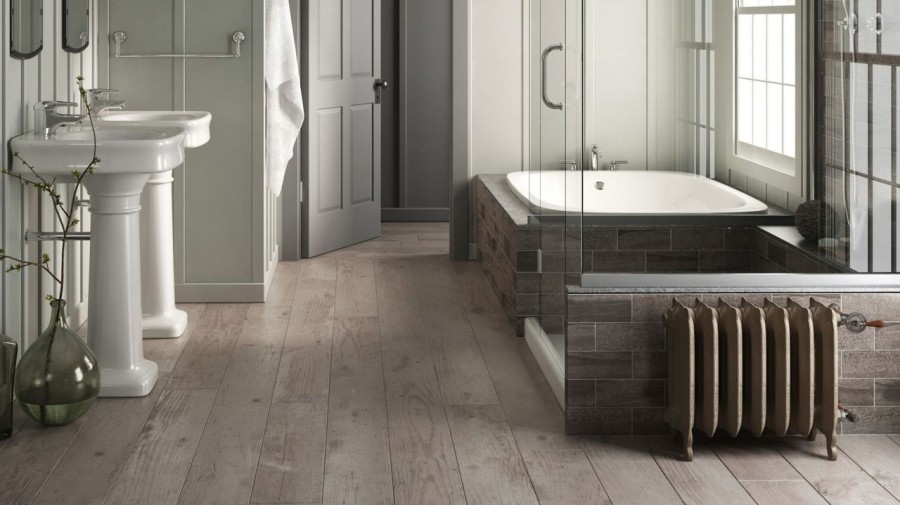

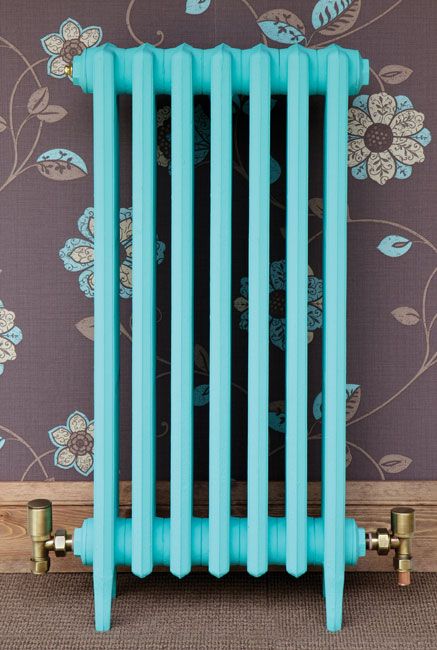

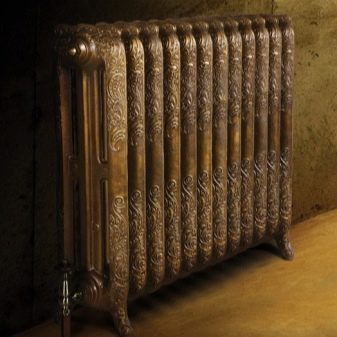

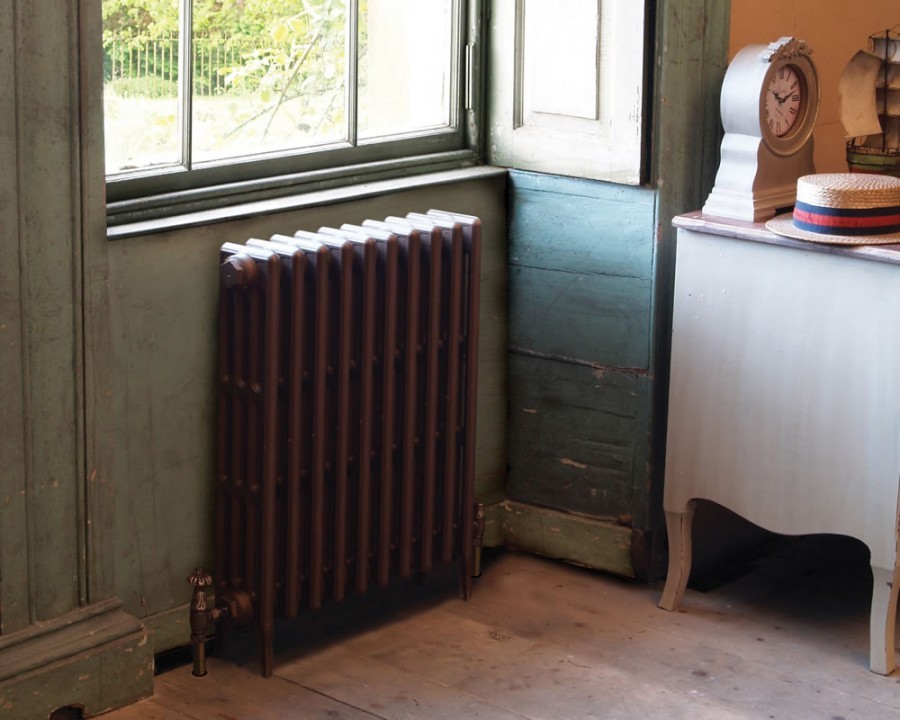

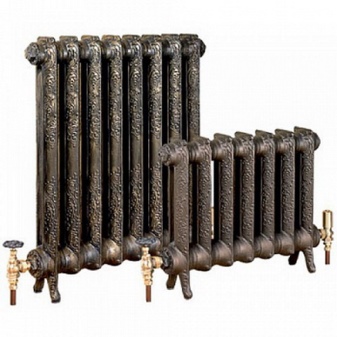

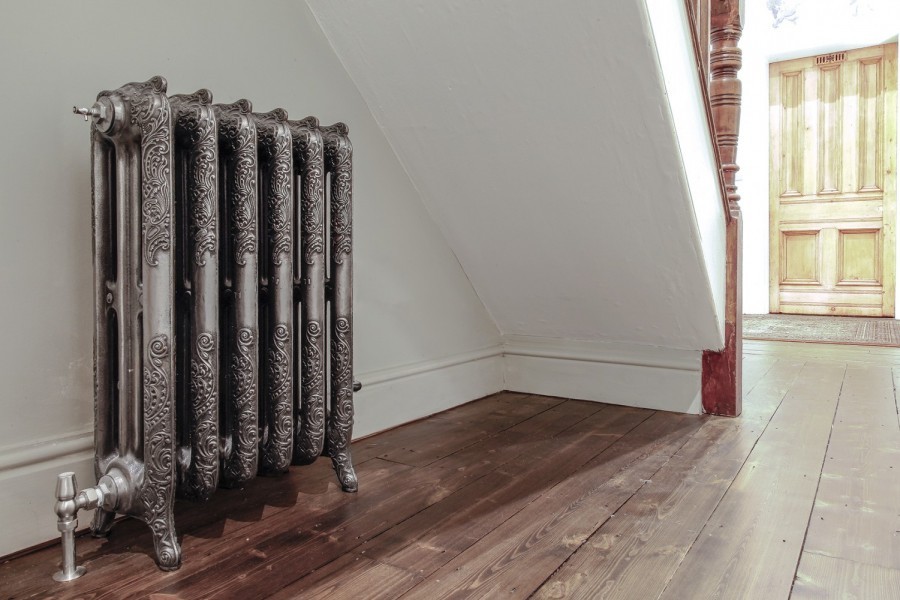

Retro radiátory

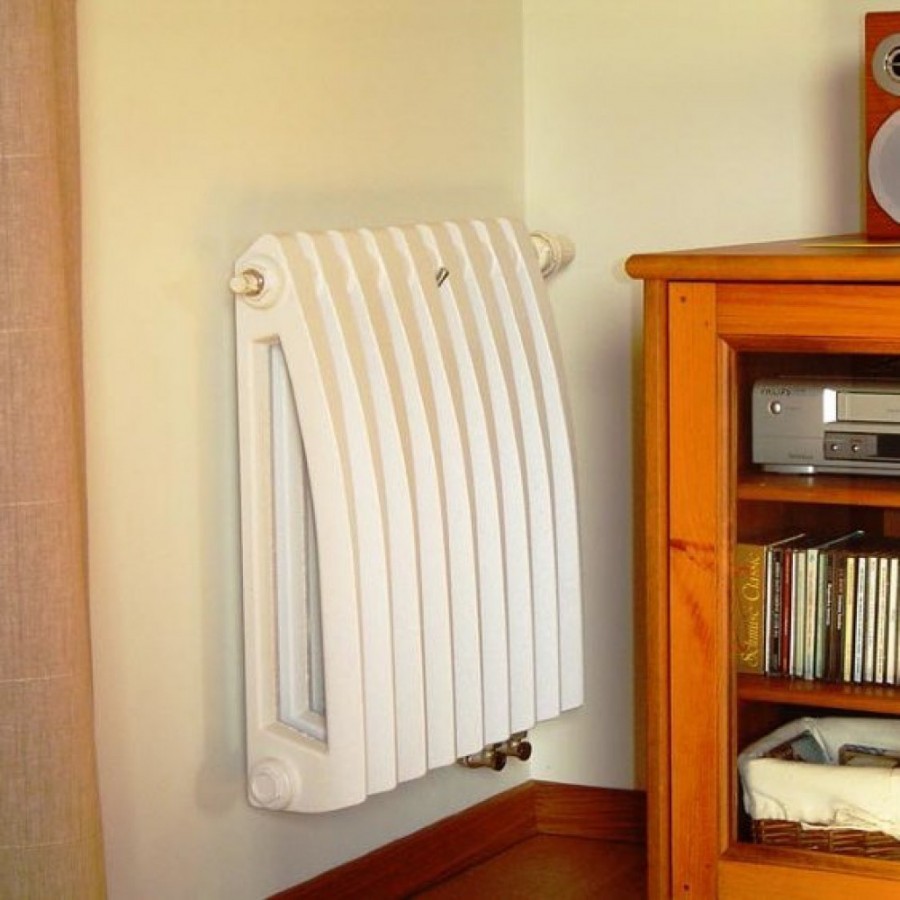

Každý z těchto radiátorů je malým mistrovským dílem. Koneckonců litinový umělecký odlitek vypadá velmi elegantně a zdobí každou místnost. Každá baterie je bohužel velmi drahá..

Producenti: Jedná se o firmy z Anglie, Německa, Francie, Turecka, Číny. Například Roca a Konner produkují velmi krásné modely..

+Profesionálové:

• Jsou schopni pracovat nejméně 50 let..
• Litina je chemicky pasivní, takže je příliš odolná vůči korozi.
• Radiace dobře prohřívá místnost s vysokými stropy.
• Když je ohřev vypnutý, baterie zůstanou dlouho horké.
• Nízká cena (kromě modelů vyrobených uměleckým litím).

-Mínusy:

• Dlouhé rozcvičení.
• Velká hmotnost a rozměry znesnadňují přepravu a instalaci.
• Radiátory potřebují silné upevnění.
• Velký objem chladicí kapaliny.
• Litina je křehký kov. Vodní kladivo je schopné rozbít litinovou baterii.

Hlavní charakteristiky:

• Tlak (pracovní) – 9-12 barů.
• Tepelný výkon (1 sekce) – 100-160 wattů.
• Teplota horké vody (maximální) – 110 stupňů.

Litinové radiátory – které jsou lepší? Výhody a nevýhody

Litina je silný, spolehlivý materiál, těžký a odolný. Litinové topné zařízení se používá v bytech, soukromých domech, chatách, letních chatách. Zahřívání materiálu trvá dlouho, což na začátku topné sezóny způsobí nepohodlí. To ale funguje v opačném směru – po odpojení zůstanou baterie chvíli teplé..

Výhody litinových modelů:

• Dlouhé chlazení. Silné tělo udrží teplo – topná sezóna skončí později než sousedé.
• Spolehlivost a trvanlivost. Ve starých domech jsou litinové baterie staré 50 a více let..
• Odolnost proti korozi. Materiál je nenáročný na kvalitu, typ tepelného nosiče.

Nevýhody:

• Velká váha. Obtížné dodání a instalace.
• Cena je vyšší než u oceli a hliníku.
• Dlouhé topení. Zahřátí bude nějakou dobu trvat.

Sekční radiátory

Zařízení sestávající ze sekcí stejného typu, spojených dohromady, v každém z nich jsou dva až čtyři kanály, kterými se chladicí kapalina pohybuje.

Pouzdro s sekcemi je sestaveno s požadovaným tepelným výkonem, délkou a tvarem. Vyrobeno z různých materiálů – ocel, hliník, litina, bimetaly.

Výhody:

1. Možnost instalace dalších sekcí nebo odstranění nepotřebných sekcí v závislosti na požadované délce výměníku tepla a ploše vytápěné místnosti.
2. Zvýšený přenos tepla vytvářený zářením a konvekcí.
3. Zvýšením počtu sekcí se zvyšuje výkon chladiče.
4. Nízké náklady.
5. Ziskovost.
6. Instalace regulátorů teploty.
7. Různé rozteče náprav umožňují instalaci ohřívače všude.

Nevýhody:

1. Spoje mezi sekcemi jsou náchylné k úniku vody a při prudkém zvýšení tlaku se mohou rozptýlit.
2. Obtíže při údržbě spojené s odstraněním nečistot v prostoru mezi sekcemi.
3. Vnitřní povrch sekcí má nepravidelnosti, což vytváří blokády.

Vertikální radiátory

Svislé jednotky byly navrženy pro aplikace, kde není možná vnitřní instalace. Záleží jak na designu interiéru, tak na rozměrech či nestandardním tvaru obytného prostoru..

Svislý výměník tepla může být součástí interiéru a nesmí být skryt za dekorativními prvky. Hlavním rozdílem je velikost, kde délka přesahuje šířku, a svislé umístění na zeď. Zařízení tohoto typu je nepostradatelné v místnosti s panoramatickými okny..

Vertikální radiátory mohou být různého provedení – panelové, trubkové, sekční a vyrobené z různých materiálů – litina, ocel, hliník. Podle způsobu připojení k topnému systému se rozlišují boční, dolní a diagonální.

Výhody:

1. Velký sortiment tvarů a velikostí, barev.
2. Kompaktnost, které je dosaženo snížením délky baterie podél zdi.
3. Dekorativnost je také vyjádřena neviditelností všech jejích spojovacích prvků a spojovacích prvků..
4. Snadná instalace, které je dosaženo díky nízké hmotnosti a integritě designu.
5. Velká plocha pro lepší odvod tepla.
6. Rychlost ohřevu.
7. K vytápění nevyžaduje mnoho vody, což pomáhá šetřit.
8. Snadná péče.

Nevýhody:

1. Drahý
2. Pokles topných charakteristik ohřívače je možný kvůli skutečnosti, že vzduch shora bude vždy teplejší než spodní. V souladu s tím bude horní část vydávat méně tepla než spodní část..
3. Nerovnoměrné rozložení tepla po celé ploše místnosti díky tomu, že se sálavé teplo hromadí v horní části místnosti.
4. Pro normalizaci vnitřního tlaku se doporučuje zabudovat baterii s reduktorem.

V ostatních případech nevýhody a výhody odpovídají těm, které jsou vlastní každému typu konvenčních baterií – sekční, trubkové, panelové.

Faktory ovlivňující efektivitu práce:

1. Jedno- nebo dvoutrubkové připojení v systému. První je méně ekonomický ve spotřebě vody, ale snadno se instaluje a nevyžaduje zbytečné náklady.
2. Typ přívodu vody do systému – horní, spodní, boční.
3. Způsob připojení k topnému systému. Diagonální spojení je považováno za univerzální..

Účinnost přenosu tepla závisí na správném připojení k topnému systému. Před instalací je důležité izolovat část stěny, aby se snížily tepelné ztráty..

Ploché radiátory

Ploché modely se používají pro kompaktní umístění a uvolnění místa.

Specifikace:

• Hladký bezprašný rámeček.
• Rozměry – od 30 cm do 3 m.
• Nízká spotřeba vody, snadno regulovatelná termostaty.
• Spodní a boční připojení.
• Používá se jako dekorativní prvek, přísné formy nebo jasné barvy.

Operace je podobná panelovým a sekčním: mezi dvěma plechy cirkuluje chladivo, pokud je položen topný článek, získá se elektrická plochá verze.

Pracovní tlak až deset atmosfér, maximální ohřev vody-110 C. Existují jednopanelové, dvoupanelové a třípanelové ohřívače.

Hlavní výhodou jsou kompaktní rozměry a rychlé zahřátí. Kromě toho se snadno čistí a mají atraktivní a stylový vzhled. Dekorace plochých výměníků tepla vám umožní zapadnout do jakéhokoli designu místnosti a zrcadlový povrch nahradí zrcadlo. Malá instalační hloubka a dobré tepelné záření.

Mezi nevýhody patří nemožnost instalace ve vlhkých místnostech, aby se zabránilo korozi, a také vysoké náklady.

Ploché a svislé by měly být vybaveny zařízením pro uvolňování vzduchu, protože toto uspořádání způsobuje rozdíl ve vnitřním tlaku.

Podlahové radiátory

Radiátor identický s konvenčními nástěnnými výměníky tepla, ale instalovaný na vodorovném povrchu. Skládá se z výměníku tepla s cirkulující chladicí kapalinou, obklopeného hliníkovými nebo ocelovými deskami a zvenčí uzavřený kovovou přepravkou nebo ochranným pláštěm.

Vybaven ventilem pro odvod vzduchu a lze jej připojit k trubkám jakéhokoli průměru. Jediným rozdílem od možností montáže na zeď je to, že radiátor stojící na podlaze je připevněn k podlaze nebo na ní stojí samostatně..

Specifikace:

• Indikátory pracovního tlaku do 15 atmosfér;
• Teplota ohřevu vnějšího pouzdra – až 60 stupňů;
• Teplota nosiče tepla – 110 C;
• Rozměry na délku jsou až 2 m, v průměrné výšce – 1 m.

Jsou vyrobeny z litiny, hliníku, oceli, bimetalu. Mnoho modelů lze převést ze zdi na podlahu a naopak pomocí držáků.

Výhody:

1. Oheň – a traumatický.
2. Jednotné vytápění místnosti.
3. Různé tvary a velikosti pro styl interiéru a na žádost kupujícího.
4. Použití mědi ve výměníku tepla zlepšuje antikorozní vlastnosti a prodlužuje životnost.
5. Vestavěné elektronické a automatizované ovládání.
6. Ziskovost.
7. Instalace je možná kdekoli v místnosti, kde je dodáváno potrubí teplé vody.
8. Poskytování přirozené konvekce.
9. Vestavěné pomocné funkce ohřívají a čistí okolní vzduch.
10. Stojanový výměník tepla je praktickou volbou v místnostech, kde kvůli hmotnosti není možnost instalace nástěnných nebo jsou instalována panoramatická okna.
11. Kompaktní rozměry.
12. Zvýšený odvod tepla.
13. Odolnost proti mechanickému namáhání.

Nevýhody:

1. Problémy s instalací jsou možné, protože instalace podlahového radiátoru vyžaduje dodávku potrubí skrytých pod podlahou.
2. Náklady na měděné trubky a hliníkové lamely jsou poměrně vysoké. Litinové modely jsou levnější, ale mají menší tepelnou vodivost. Modely ocelových podlah mají nízký odvod tepla.

Měděné radiátory topení

Měděné baterie mají spoustu výhod a jedinou nevýhodu – velmi vysoké náklady. Jejich výkonnostní charakteristiky jsou působivé: měděné radiátory překonávají všechny stávající typy, pokud jde o účinnost, spolehlivost a trvanlivost, jakož i odolnost proti korozi a vodnímu rázu.

Instalace měděných radiátorů je drahá, a to nejen kvůli ceně samotné baterie. Lze je připojit pouze k celokovovým trubkám, které jsou také drahé. Pokud využijete měděno-hliníkový radiátor, jehož trubky jsou vyrobeny z mědi a žebra jsou vyrobena z hliníku, můžete využít výhod mědi a současně zakoupit výrobek za přijatelnější cenu..

Plastové baterie

Nejnovějším typem topných zařízení jsou plastové baterie. Tyto výrobky se snadno instalují, mají širokou škálu barev a nevyžadují dodatečnou údržbu. Mnoho majitelů bytů, které novinka zaujala, však bude zklamáno: plastové radiátory nelze instalovat do domu s centralizovaným vytápěním. Důvodem je omezení maximální provozní teploty a tlaku, které by neměly překročit 80 stupňů a 2 bary..

Bimetalové radiátory

Tyto radiátory kombinují trubkové ocelové jádro a hliníkový plášť. Většinou jsou vyrobeny ze sekcí, sudého čísla.

Existují však také pevné (monolitické) modely (v prodeji jsou vzácné), a navíc – schopnost odolat tlaku až 100 atmosfér. V případě monolitických modelů je vytvořen silný ocelový rám, na kterém "šaty" hliníkový plášť.

Všechny bimetalové radiátory mají ocelové trubkové jádro v celém kanálu chladiče. Jsou spolehlivé a trvanlivé, ale drahé. Dobré radiátory vyrábějí společnosti Rifar (Rusko), Royal Thermo BiLiner a Global Style (Itálie).

Pseudobimetalické zářiče jsou ty, které mají pouze ocelové vyztužené svislé kanály. Jsou levnější než předchozí, o 20 procent, lépe odevzdávají teplo, ale jsou citlivější na korozi kvůli kontaktu chladicí kapaliny s hliníkem. Takové výrobky vyrábějí společnosti Rifar (Rusko), Sira (Itálie) a Gordi (Čína).

+Profesionálové:

• Setrvačnost prakticky chybí, přenos tepla je skvělý.
• Bimetal snese vysoký tlak a vodní ráz.
• Množství horké vody je malé.
• Instalace je jednoduchá, design je moderní.
• Korozivzdorný.

-Mínusy:

• Cena “kousnutí”.
• Nižší odvod tepla než hliníkové radiátory.

Hlavní charakteristiky:

• Tlak (pracovní) – v průměru 20-50 barů.
• Tepelný výkon (1 sekce) – 150-180 wattů.
• Teplota horké vody (maximální) – 130 stupňů.
• Charakteristiky chladicí kapaliny – na tom nezáleží.

Podlahové konvektory

Novým řešením mezi topnými zařízeními jsou konvektory skryté v podlaze, skládající se z výměníku tepla, krabice a ozdobného grilu. Jejich potrubí pro chladicí kapalinu je měď a žebra jsou hliníková. Existují modely s ocelovým trubkovým jádrem („Breeze“ od KZTO). Zvláště dobré jsou podlahové radiátory s panoramatickým zasklením. Používají se na letištích, v autosalonech, sportovních zařízeních (například v bazénech).

+Profesionálové:

• Síla a jednoduchost designu, nízká hmotnost.
• Nepodléhají korozi.
• Zabírají málo místa.
• Jsou prakticky neviditelní.
• Snadná instalace a čištění.
• Rovnoměrné vytápění místnosti.
• Chrání před zamlžováním skla.

-Mínusy:

• Dlouhá instalační délka.
• Neschopnost použít nucené větrání.
• Nízký odvod tepla.
• Neekonomické.

Výrobci: OPLFLEX (Česká republika), Mohlenhoff (Německo), JAGA (Belgie), IMP KLIMA (Slovinsko), KZTO (Rusko).

Hlavní charakteristiky:

• Tlak (pracovní) – 10-16 bar.
• Tepelný výkon – 130-10000 wattů.
• Teplota horké vody (maximální) – 110-130 stupňů.

Ohřev podlahových konvektorů

Tyto konvektory, nazývané také teplé soklové lišty, jsou velmi nízké. Pouze 20 nebo 25 cm. A jejich hloubka je ještě menší – 10 cm. U nás ještě nezapustily kořeny, ale v Americe jsou velmi oblíbené. Jsou namontovány na zeď.

+Profesionálové:

• Úspora paliva na vytápění – až 40 procent.
• Přítomnost termostatů, ochrana proti přehřátí.
• Rychlá instalace, snadná oprava.
• Rovnoměrné rozložení tepla.

-Mínusy:

• Instalaci provádějí pouze odborníci.
• V důsledku přilnavosti konvektoru ke stěnám se jejich povrchová úprava deformuje.
• Vysoká cena.

Hlavní charakteristiky:

• Tepelný výkon – 500-1500 wattů.
• Teplota chladicí kapaliny – až 130 stupňů.
• Maximální pracovní tlak až 16 atm.

Nyní, když jste se dozvěděli o typech a výhodách topných radiátorů různých typů, můžete si vybrat správné radiátory jistěji a správně..

Charakteristika ocelových radiátorů

Při výrobě těchto zařízení se používá nízkouhlíková ocel. Pro účely ochrany je povrch pokryt speciální smaltem. Pokud jsou ocelové radiátory dobré kvality, pak mají vynikající provozní parametry, včetně:

• síla;
• spolehlivost;
• odolnost proti korozi;
• trvanlivost;
• odolnost vůči všem druhům agresivních látek.

Trubicová zařízení

Pro jejich montáž se používají vysoce kvalitní ocelové trubky potažené polymerem. Maximální zatížení, které zařízení zvládne, závisí výhradně na tloušťce stěny trubek. Je žádoucí, aby trubky byly vyrobeny z nerezové oceli.

Životnost trubkových zařízení výrazně převyšuje životnost panelových zařízení a je zhruba 30 let. Je možné se připojit všemi výše popsanými způsoby. Pracovní tlak je 10-16 atmosfér, podrobnější údaje by měly být uvedeny v technickém listu výrobku.

Vynikající zástupci trubkových radiátorů jsou modely vyráběné společností Loten:

• vertikální LotenGrey V;
• horizontální LotenGrey Z.

Tyto radiátory jsou vyrobeny z ocelového profilového potrubí s obdélníkovým průřezem. Prezentované radiátory kromě pohodlného vytápění předvádějí nejnovější trendy v konstrukci topných zařízení, perfektně se hodí do interiéru každého domova..

Při vytváření trubkových radiátorů Loten existovaly dvě hlavní myšlenky:

• k vytvoření vysoce kvalitního topného zařízení: pro výrobu radiátorů se používá vysoce pevný kov s tloušťkou stěny 2,5 mm, díky čemuž mají tato topná zařízení provozní tlak 16 atm. Radiátory odolávají zkušebnímu tlaku 25 atm;
• současně proměňte baterii ve stylový prvek interiéru domu, kancelářských prostor, veřejných prostor atd..

Prezentované modely ohřívačů mohou mít různý počet sekcí, od 4 do 12. Délka sekcí se pohybuje od 750 do 2000 mm. Cena každého topného tělesa je přímo závislá na následujících parametrech:

• počet a délka sekcí;
• typ připojení (boční / spodní).

Bez příplatku můžete zakoupit modely radiátorů malované v barvách, které jsou na špici popularity, pokud jde o design interiéru:

• matná černá;
• klasická bílá;
• jemně béžová;
• betonová šedá.

Milovníci světlého nábytku si však mohou objednat jakékoli jiné barvy a odstíny..

Prezentované modely radiátorů jsou vhodné pro připojení k centrálnímu i autonomnímu topnému systému. Rozsah velikostí je opravdu široký, prezentované radiátory můžete vybavit jako útulný malý jednopokojový byt a prostorné venkovské sídlo.

Připojení baterií je stejně snadné pro autonomní i ústřední topení

Každý model může být s bočním nebo spodním připojením. Topné systémy, které jsou vhodné pro tuto baterii, mohou být:

• jedno potrubí;
• dvoutrubkový.

Vysoká kvalita materiálu a lakonický styl produktů jim umožní zaujmout místo nejen v bytě po mnoho let, ale také v seznamu vašich oblíbených interiérových položek. Jejich zvláštností je, že mají dlouhou životnost (záruka – 5 let, životnost – 30 let), takže nebudete muset brzy přemýšlet o výměně baterií. To znamená, že můžete výrobci s důvěrou věřit a rozhodnout se ve prospěch uvažovaných zařízení.

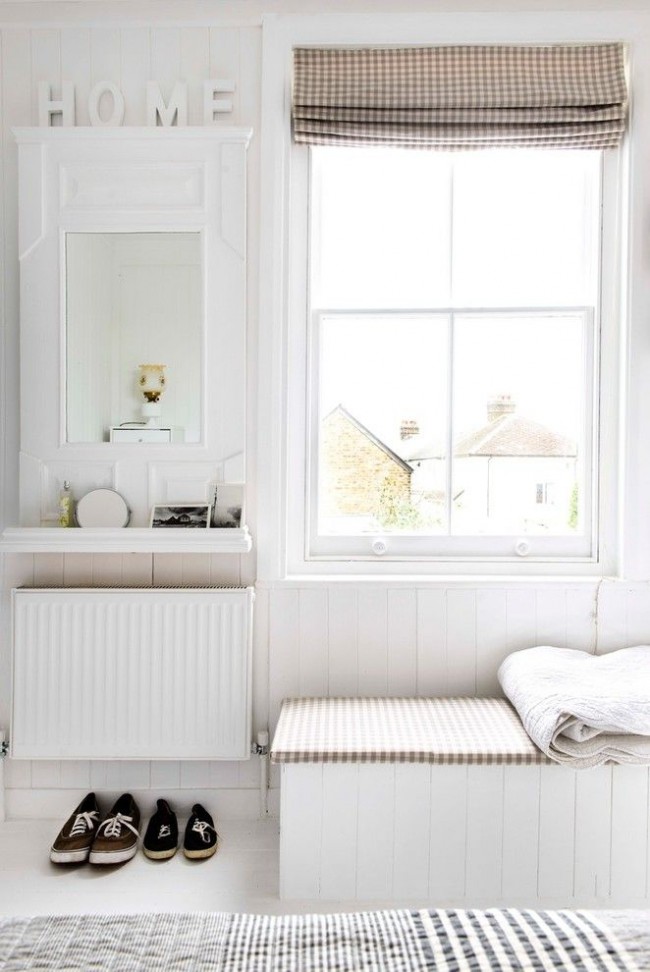

Panelová zařízení

Jak naznačuje název, takové radiátory jsou vyráběny ve formě panelů. Za tímto účelem je k sobě připojen určitý počet ocelových desek. Díky této sestavě je dosaženo vysoké tepelné kapacity, přičemž tloušťka každé jednotlivé desky je zanedbatelná. Panelové radiátory navíc trochu váží a poskytují možnost připojení všemi dostupnými způsoby..

Deskové radiátory Purmo

Pozornost! Před nákupem nových topných zařízení se podívejte, jak jsou stará připojena. Je vhodné, aby nové baterie byly připojeny stejným způsobem.

Náklady na panelové radiátory jsou o něco vyšší než průměr, pracovní tlak je 10 atmosfér. Podle odborníků se takové jednotky nejlépe používají v autonomních topných systémech. Pokud jde o městské byty, zde je použití takových baterií nepřijatelné kvůli příliš vysokému tlaku v centrálním systému..

Panelové ocelové radiátory

Takové radiátory se také nazývají konvektory; mají vysokou účinnost – až 75%. Uvnitř radiátorů je jeden nebo více ocelových topných panelů a žeber konvektoru.

Panelové radiátory jsou nejlevnějším řešením pro váš domov, a proto jsou nejčastější v autonomních topných systémech. V závislosti na počtu topných panelů a konvekčních žeber se rozlišují následující typy panelových radiátorů pro ohřev vody: 10, 11, 20, 21, 22, 30, 33.

Producenti: Jedná se především o evropské země – Německo (Buderus a Kermi), Česká republika (Korado), Itálie (DeLonghi), Finsko (PURMO). Jejich ceny nejsou vysoké, takže ruští výrobci nejsou na tomto trhu příliš dobře zastoupeni..

+Profesionálové:

• Setrvačnost – nízká, tepelný výkon – vynikající.
• Objem topného média je malý, spotřeba energie je nízká.
• Tyto radiátory jsou šetrné k životnímu prostředí a neškodné, takže je lze použít v nemocnicích, školách a školkách..
• Extrémně nízká cena.

-Mínusy:

• Pokud je voda vypuštěna z topného systému, začne se koroze vytvářet, když se kyslík dostane do kontaktu se stěnami chladiče..
• Vodní kladivo je nebezpečné pro ocelové radiátory. Nelze je proto použít ve vícepodlažních budovách..
• Konvekce může způsobit průvan a jemný prach.

Trubkové ocelové radiátory

Konstrukce chladiče je vyrobena z ocelových trubek, kterými protéká teplá voda. Výroba takových zařízení je dražší než panelová, proto je jejich cena vyšší..

Výrobci:

Mezi evropské výrobní země patří Německo (Kermi, Charleston, Zehnder Charleston, Arbonia) a Itálie (Israp Tesi). Domácí zařízení vyráběná závodem KZTO (Kimry) mají provozní tlak až 15 barů. A modely "RS" a "Harmonie" také chráněno před korozí polymerním povlakem.

Klady a zápory: Tyto radiátory, stejně jako deskové radiátory, mají výhody a nevýhody spojené s ocelovými výrobky. Pokud jde o tlak, jejich ukazatele jsou lepší (to je plus) a jejich cena je výrazně vyšší (to je minus).

Hlavní charakteristiky:

• Tlak (pracovní)-v průměru 6–10 barů (u deskových radiátorů) a 8–15 barů (u trubkových radiátorů).
• Tepelný výkon (celkem) – 1200-1600 wattů.
• Teplota horké vody (maximální) – 110-120 stupňů.
• pH vody – 8,3-9,5.

Výhody ocelových radiátorů

Výrobci nabízejí 2 možnosti železných baterií:

• panel – plochý a profil;
• svislé trubkové (sekční).

Standardní uspořádání panelů (vlevo) a svislý designový model (vpravo)

Komentář. Obě odrůdy jsou k dispozici v designovém vertikálním provedení (viz výše na fotografii). Slavné značky v post-sovětském prostoru: Kermi, Korado, Purmo, Arbonia a další.

Topné panely jsou svařeny z lisovaných ocelových desek o tloušťce 1,2 … 1,5 mm. Na boční nebo spodní straně chladiče jsou instalovány armatury pro připojení napájecích vedení. Mezi panely je připevněno konvekční žebrování. Baterie jsou rozděleny do typů podle počtu topných panelů a profilových žeber, jak ukazuje tabulka..

Provozní ukazatele panelových ohřívačů (převzato podle německého radiátoru “Kermi” typu 22, instalační velikost 100 x 50 cm):

• přípustný tlak – až 10 barů;
• tepelný výkon 1550 W při teplotě přívodní vody 75 ° C, teplotě vratné vody 65 ° C;
• objem chladicí kapaliny – 5,4 l;
• hmotnost jednotky – 28 kg, cena – 95 USD e. (6300 rublů).

Vlastnosti trubkových radiátorů se příliš neliší od deskových radiátorů. Pokud vezmeme dvouřadé zařízení Arbonia 3050/22, velikostně srovnatelné s uvažovanou verzí „Kermi“ (500 x 1014 mm), dostaneme výkon 1481 W se stejnou pracovní hlavou a hmotností 25,9 kg. Pouze cena produktu se liší – 430 USD. E.

Trubkové radiátory „Arbonia“ v horizontálním i vertikálním provedení

Vzhledem k tomu, že zvažujeme dostupné možnosti, zde jsou výhody panelových baterií:

• ocelové panely – nejvíce rozpočtová možnost mezi všemi radiátory;
• odolnost proti chemické korozi;
• přijatelný design a vzhled;
• jednodílný design vám umožňuje nalít nemrznoucí směs do systému a nebát se úniků;
• možnost výběru výkonu bez změny rozměrů – přidáním topných panelů a žeber (od 1 pro typ 10 do 3 kusů pro typ 33).

Za nevýhodu radiátorů se považuje nízký práh provozního tlaku – 6 … 10 barů. Nebudeme to vyvracet, ale doporučujeme sledovat video našeho odborníka, kde je levný ocelový panel čerpán tlakovým čerpadlem, dokud svarový šev nepraskne (tlak přes 20 barů):

Recenze.

Semyon:

“Velmi velký výběr panelových ocelových baterií.” Můžete si vybrat radiátor „standardního“ obdélníkového tvaru, který lze jednoduše skrýt pod oknem. A můžete si vyzvednout velmi stylové, originální a atraktivní modely “

Antonina:

“Postupem času se baterie změní na sběrač prachu a je velmi obtížné ji vyčistit.” Panel chladiče (hlavní část baterie) jsou dva tenké plechy, ve kterých jsou svarovány svislé kanály pro pohyb vody a jsou k sobě přivařeny. Právě na těchto depresích se shromažďuje veškerý prach, je to velmi nehygienické. “

Stanislav:

“Udělali jsme to, ale po připojení topení začalo unikat.” Bylo nám řečeno, že v systému je něco hlučné a praská – to jsou kolísání tlaku. Obrátili jsme se na bytový úřad, jen hodili rukama, prý vaše problémy, za tlak neneseme odpovědnost. Uprostřed zimy jsem nutně musel vyměnit jeden radiátor, druhý sotva vydržel až do jara. “

Koupelnové radiátory

Pohodlnou atmosféru v koupelně, absenci vlhkosti, nepříjemný zápach, udržování optimální úrovně vlhkosti zajistí správně nainstalovaný radiátor.

Rozdělené podle způsobu zahřívání a tvaru:

1. Voda, ohřívaná tekoucí vodou

Jsou připojeny k topnému systému domu způsobem konvenčního nástěnného. Navíc může být vybaven termostaty, pomocí kterých se nastavuje požadovaná teplota povrchu.

Jako vnější povlak vodní jednotky se doporučuje použít nerezovou ocel, měď nebo mosaz..

1. Elektrický

Pracuje autonomně, uvnitř je zabudováno topné těleso napájené sítí. Snadná instalace. Není schopen vytápět celou plochu koupelny, proto je vhodné jej použít ve spojení s jinými ohřívači, například s teplým podlahovým systémem. Navíc je tento typ na údržbu nákladnější než voda.

1. Kombinace: voda a elektřina.

Mohou fungovat z topného systému a ze sítě. Nevýhodou jsou náklady. Existují jednoduché formy a design.

V závislosti na materiálu se rozlišuje:

1. Litina.

Pro: zvýšený odvod tepla, nízká cena, dobrá životnost.

Proti: neatraktivní vzhled. Pokud není ochranná polymerní vrstva, vnější barva se odloupne a baterie ztratí svůj vzhled.

1. Ocel.

Proti: náchylnost ke korozi, časem dochází k netěsnostem, které pod silným tlakem vody vyrazí díru.

1. Hliník.

Výhody: nízká hmotnost, kompaktní velikost, atraktivní vzhled.

Nevýhody: nejsou vhodné pro systém s centralizovaným vytápěním, protože netolerují vodní ráz a chladivo znečištěné pískem a chemickými nečistotami.

1. Bimetalický.

Klady: životnost (až 20 let), dobré přenosové rychlosti tepla, odolnost proti vodnímu rázu a poklesům tlaku.

Proti: náklady.

1. Infračervený.

Pro: pohodlné připevnění kdekoli v koupelně, při zachování využitelné plochy místnosti, schopnost regulovat teplotu, ohřívání předmětů v místnosti.

Proti: vysoké náklady.

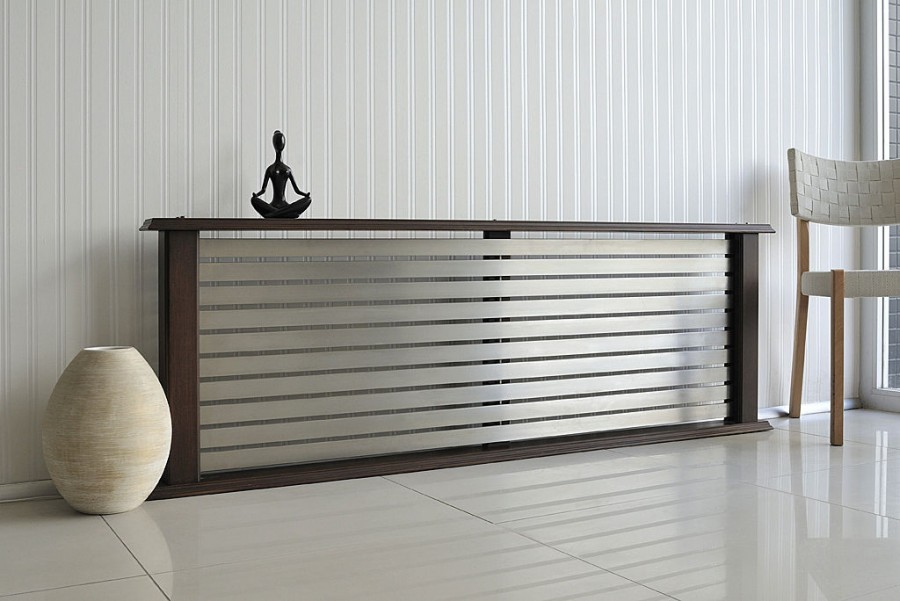

Radiátor v koupelně, bez ohledu na typ a tvar, může být zakryt dekorativním panelem. Povrch tedy nebude vystaven vnějším vlivům se stálým množstvím vyzařovaného tepla..

Radiátor do bytu

Je nutné vzít v úvahu vlastnosti systému dálkového vytápění:

1. Chladivo má nečistoty ve formě různých chemických nečistot, které mohou časem způsobit korozi..
2. Tvrdá zrnka písku a jiné ucpávky časem ovlivňují stěny potrubí, což způsobuje jejich odření.
3. Teplota vody se mění, stejně jako úroveň kyselosti.
4. Tlakové rázy způsobují divergenci svarových spojů na stěnách.

Možnosti výběru:

1. Provozní tlak specifikovaný výrobcem v jednotce je vyšší než tlak v topném systému.
2. Topné zařízení je odolné proti vodnímu rázu.
3. Vnitřní povrch stěn výměníku tepla musí být opatřen speciálním ochranným povlakem, který chrání před chemickými účinky prvků na sebe navzájem, a tloušťka stěn musí odolat fyzikálním účinkům ucpávání částic zevnitř.
4. Vyplatí se vybírat s největším odvodem tepla.
5. Trvání životnosti.
6. Vnější design.

Možnosti vhodné pro instalaci v bytě:

1. Bimetalický.

Vhodné pro všechny potřebné parametry pro instalaci a dlouhou službu v bytě vícepodlažní budovy. Odolává nárazům vody, maximální pracovní tlak je až 50 atmosfér, vnitřní a vnější úprava s ochranným povlakem chrání před korozí a opotřebením povrchu.

Nízká hmotnost usnadňuje instalaci a vzhled je atraktivní v každém interiéru. Jediné negativum je drahé.

1. Litina.

Dlouhá životnost, silné stěny, odolnost proti korozi, chemicky pasivní materiál takových výměníků tepla vytváří podmínky pro použití v bytě. Litina udrží teplo ve srovnání s jinými materiály po dlouhou dobu. Sálavé vytápění je účinnější než konvekce.

Dobrý odvod tepla, dostupná cena, když je voda odváděna ze systému, vnitřní povrch nerezaví. Nevýhody – příliš velké tlakové rázy, litina nemůže odolat, je těžká a při instalaci způsobuje nepříjemnosti.

Není vhodné pro instalaci v bytě:

1. Ocel.

Navzdory dobrému přenosu tepla a hospodárnosti využívání zdrojů nemůže odolat tlaku typickému pro systém dálkového vytápění.

1. Hliník.

Hliník rychle koroduje v kombinaci s vodou s chemickými nečistotami a jeho úrovní pH, nevydrží silný tlak v topném systému.

Vhodné jsou bimetalické a litinové. Pokud je výška domu více než pět pater a v bytě byly původně instalovány nelitinové baterie, doporučuje se instalovat bimetalické.

Soukromý dům radiátor

Pro správnou volbu ohřívače v soukromém domě musíte spoléhat na následující vlastnosti autonomního topného systému:

1. Na rozdíl od centralizovaného topného systému pracuje autonomní systém při nízkém tlaku a bez příměsí chemikálií.
2. Žádné velké tlakové ztráty.
3. Úroveň kyselosti vody je relativně konstantní.

Před výběrem je nutné provést přesný výpočet uvolněné tepelné energie v souladu s plochou prostor.

Pro správný výběr výkonu je třeba vzít v úvahu tepelné ztráty budovy. Důležitými faktory jsou jeho velikost, stejně jako poměr ceny a kvality..

Zvláštnosti:

1. Ocel.

Sekční a panelové typy představují cenově dostupnou variantu s dobrým odvodem tepla a atraktivním vzhledem. V soukromém domě s velkými okenními otvory vám umožňuje zablokovat přístup studeného vzduchu zvenčí.

Ocelové trubky jsou podobné v pozitivních charakteristikách, ale cena je vyšší.

Výhody ocelových výměníků tepla při použití v soukromém domě: nízká hmotnost, pohodlné rozměry, dlouhá životnost, účinnost a nedostatek oxidace z nekvalitního chladiva.

Nevýhody: potřeba neustálého plnění vodou, aby se zabránilo korozi, údržba každé tři roky, aby se zabránilo ucpání uvnitř baterie, a také citlivost na mechanické namáhání.

1. Hliník.

Díky vysokému tepelnému výkonu je hliníkový výměník tepla vhodný pro autonomní topný systém. Pro dlouhou životnost je třeba sledovat hladinu pH vody.

Při výběru tohoto typu radiátoru musíte provést přesný výpočet plochy místnosti, jinak hrozí teplotní rozdíly mezi podlahou a stropem. Musí být vybaven filtry teploty, tlaku a nečistot.

1. Bimetalický.

Vlastnosti jsou vhodné pro použití v soukromém domě, ale náklady jsou vysoké. Protože autonomní topný systém nevyžaduje odolnost vůči silným tlakovým rázům a agresivnímu prostředí chladicí kapaliny, můžete najít výnosnou možnost s parametry nezbytnými pro vysoce kvalitní služby..

Náklady na bimetalický radiátor se vyplatí kvůli dlouhé životnosti.

1. Litina.

Díky pomalému ochlazování litinového chladiče můžete ušetřit na palivových zdrojích. Zvýšená odolnost proti korozi a pevnost ve vztahu k nízkým nákladům může poskytnout dlouhou životnost, která je vhodná pro vytápění soukromého domu.

Modely samostatných baterií

Zjistili jsme, jaké topné baterie jsou pro standardní topné systémy. Stojí však za zmínku autonomní modely radiátorů, které jsou mrazivé v závislosti na topném systému a mohou být použity jako doplněk..

Olejové radiátory – nazývají se také radiátory naplněné olejem. Toto je skvělé řešení, pokud potřebujete vytápět malou místnost až na 30 m2. Takové nástěnné olejové radiátory pracují z elektrické sítě. Jsou zcela nezávislé na topném systému. Jsou také mobilní – to usnadňuje přenášení zařízení.

Další možností jsou křemenné radiátory. Taková zařízení jsou monolitická deska vyrobená ze speciálního řešení na křemenném písku. Topná složka je vyrobena ze slitiny lihu kovů – chromu a niklu, je zcela oddělena od prostředí. Zařízení je také napájeno ze sítě.

Relativně novým řešením jsou radiátory topení na základní desce. Jedná se o pohodlná zařízení, která pracují z nízkoteplotních zdrojů. Takové radiátory vytvářejí tepelnou clonu při zachování teplotního režimu po obvodu všech místností..

Obecné informace o radiátorech sekčního vytápění.

Sekční radiátory mají k dispozici sekce, které mohou zvýšit tepelný výkon díky tomu, že jsou připojeny k bateriím.

Pokud mluvíme o materiálu, ze kterého jsou radiátory vyrobeny, pak jsou následující:

• Ocel;
• Litina;
• Hliník;
• Bimetalický (kombinovaný).

V sekci radiátorů jsou často uspořádány svislé kanály nebo žebra, které zvyšují jejich přenos tepla. U každého modelu radiátorů se sekce liší velikostí..

Rozdělení podle materiálu výroby

Pokud jde o design, baterie mohou být svislé nebo vodorovné. U bytů je obvykle zvolena druhá možnost – je snazší je nainstalovat pod okno a připojit k potrubí stávajícího topného systému.

Pokud však existuje horlivá touha, pak je instalace vertikálního typu docela možná. Jen taková instalace je složitější a dražší..

To vše je však spíše otázkou estetiky a osobních preferencí majitele bytu ve věci interiérového designu. Hlavním bodem výběru radiátoru pro domácnost je kov jeho výroby. Může to být litina, ocel, hliník nebo bimetal (hliník + ocel).

Každý kov má své vlastní zásluhy. Aby bylo možné přesně určit, který radiátor je pro konkrétní byt nejlepší, je nutné pečlivě prostudovat všechny vlastnosti dostupných možností..

V některých případech bude nejlepší volbou litinová baterie, zatímco v jiných je pro instalaci vhodná výhradně ocelová analoga..

Možnost č. 1 – Litina odolná proti korozi

Litinové baterie, které zůstaly v některých bytech ze sovětských dob, nyní vypadají jednoduše a někdy upřímně ošklivě. To platí zejména pro zařízení s velkým počtem vrstev částečně oloupané barvy..

Zpočátku byla litina jako materiál pro výrobu radiátorů vybrána kvůli levné kovu a snadné hromadné výrobě topných zařízení..

Moderní litinová baterie, krásné a efektivní zařízení, které si zachovalo všechny výhody staré pevné „litiny“ v podobě vysoké odolnosti proti korozi a nenáročné na čistotu chladicí kapaliny

Takové baterie dnes i půl století po instalaci nadále topí mnoho bytů. Je to nejlepší volba mezi všemi analogy z hlediska odolnosti proti korozi.

Plus, ucpávky a vzduchové ucpávky v takových ohřívačích se tvoří pouze ve velmi vzácných případech. Mezery v jejich vnitřních dutinách jsou zpočátku příliš velké pro suspenze a vzduchové bubliny v chladicí kapalině.

Mezi hlavní výhody litiny stojí za to zdůraznit:

• dlouhá životnost;
• odolnost vůči korozním procesům;
• nízká cena;
• vysoká tepelná inertnost;
• nenáročnost na čistotu vody.

Jejich hlavní výhodou a zároveň nevýhodou je inertnost vůči ohřevu a chlazení. Litinový radiátor se na jedné straně zahřívá pomalu, ale na druhé straně se neochladí tak rychle jako hliníkový nebo ocelový..

Zároveň uvnitř obsahuje poměrně velký objem vody. V situaci dočasného vypnutí ústředního topení a zastavení cirkulace chladicí kapaliny bude litinová baterie postupně po určitou dobu uvolňovat teplo. Zatímco jiné možnosti naopak okamžitě vychladnou..

Kromě oceli, hliníku a litiny mají obchody s topnými zařízeními také měděné baterie, nicméně kvůli vysokým nákladům a problémům s elektrochemickou korozí se nedoporučuje volit „měď“ pro městské byty s ústředním vytápěním

Mezi nevýhody litinových spotřebičů patří:

• těžká váha – jedna část váží 5–6 kg;
• nízká ochrana proti vodnímu rázu;
• křehkost litiny – taková baterie, která se rozpadla ze zmrzlé vody uvnitř, není zdaleka neobvyklá;
• přesný náraz – náchylnost k poškození s přesným mechanickým nárazem.

Další významnou nevýhodou litiny je relativně nízký provozní tlak 6–8 atm. Pro byty ve starých panelových pětipodlažních budovách nebo stalinkách je tato možnost docela vhodná. Ale pro obydlí v moderním bytovém domě o 12-16 patrech je lepší upřednostnit něco jiného.

Minimálně před zakoupením litinové baterie pro instalaci ve výškové budově je nutné vyjasnit tlak chladicí kapaliny existující v jejím topném systému, obvykle je tam vyšší než 10 atm..

Možnost č. 2 – Praktická ocel

Ocelové baterie jsou praktické a dodávají se ve dvou typech – trubkové nebo panelové. První jsou přímým analogem výše popsaných litinových zařízení. Mají podobné vlastnosti, pokud jde o přenos tepla a hmotnost, ale reprezentativnější vzhled..

Ty jsou vyrobeny ze dvou ocelových plechů, svařených dohromady a tvořících uvnitř tenkou vrstvu dutiny pro cirkulaci vody.

Tato možnost má vyšší přenos tepla, takže jsou často kombinovány dohromady v několika kusech. V důsledku toho se celková plocha přenosu tepla dramaticky zvyšuje..

Pro zvýšení ochrany proti korozi v těchto bateriích jsou všechny ocelové povrchy potaženy speciální barvou. V důsledku toho jejich životnost dosahuje 15–20 let, avšak při sebemenším poškození ochranného povlaku začne ocel rychle rezivět

Ocelové baterie odolávají vodnímu rázu lépe než litinové protějšky. Mají ale jedno velmi slabé místo – svary. Zde nejčastěji začíná rezivění, zde také dochází k prasknutí hlavně při přepětí tlaku vody v systému.

Výhody ocelových radiátorů jsou následující:

1. Nízká inertnost – rychle se zahřívá a rychle vydává teplo do místnosti.
2. Nízká hmotnost – při stejném přenosu tepla ocelové zařízení váží zjevně méně než litinové.
3. Nízké náklady.
4. Možnost instalace termostatu.
5. Atraktivní a často originální design.

Pokud jde o negativní aspekty, existují také. Tyto radiátory by tedy rozhodně neměly být instalovány v koupelnách. Existuje vysoká vlhkost, ve které ocel rychle rezaví. V takových podmínkách nevydrží ocelová baterie dlouho..

Ocelové radiátory se nedoporučují pro byty ve výškových budovách. Jsou více určeny k instalaci v soukromých domech s nižším provozním tlakem topného média než v systému centralizovaného vytápění. Zde jsme poskytli více informací o tlakových normách a způsobech, jak je zvýšit..

Možnost č. 3 – odolný hliník

Hliníkové radiátory jsou dnes na trhu topných zařízení pro domácnost nejběžnější. To je dáno jejich nízkou cenou, trvanlivostí a nízkou hmotností, jakož i maximální snadností instalace..

Hliníkové baterie se vyrábějí technologií odlévání a vytlačování. První možnost je odolnější a patří do sekční verze a druhá je levnější a je jediným monoblokem

Během lití se vytvářejí samostatné sekce, které jsou pak spojeny se společným radiátorem sadou několika těchto bloků. V případě potřeby lze takovou baterii rozšířit přidáním nových prvků i po dokončení instalace..

Extruzní analoga je vyráběna v továrně najednou. Pak do něj nemůžete přidat detaily pro zvětšení oblasti přenosu tepla. Ale je to levnější než verze pro vstřikování..

Podrobně jsme zkoumali výkon a instalační vlastnosti hliníkových radiátorů v našem dalším článku..

Mezi výhody hliníkových radiátorů stojí za to zdůraznit:

• vysoké rychlosti přenosu tepla;
• nízká hmotnost ohřívače;
• moderní design;
• dostupné náklady;
• možnost doplnění termostatem;
• životnost 30 let;
• nedostatek predispozice k odlupování barvy.

Hlavní nevýhodou hliníkového ohřívače je požadavek na vlastnosti chladicí kapaliny. Nejmenší pevná suspenze během cirkulace vody začíná poškrábat ochranný povlak uvnitř. Výsledkem je, že hliník zůstává nechráněný a začíná postupně korodovat..

Hliníkové povrchy aktivně reagují s kyselinami a zásadami a navíc jsou kontraindikovány pro přítomnost měděných prvků a bludných proudů v topném systému

Dalším dost nepříjemným momentem je tvorba a akumulace vodíku v hliníkových radiátorech. Pokud takové baterie nejsou vybaveny ventilačními otvory, mohou zevnitř mírně nabobtnat..

Rozbití ohřívače nepraskne, ale ve spojích sekcí se mohou dobře vytvořit malé netěsnosti. Navíc se zvyšuje šance na přetížení vzduchu v systému, což je také obtížné nazvat plusem nebo výhodou.

Maximální pracovní tlak pro různé modely hliníkových radiátorů se pohybuje od 10 do 20 atm.

Podle tohoto ukazatele překonávají své litinové a ocelové protějšky, ale jsou nižší než u bimetalických konkurentů. Právě tato možnost se ve většině případů doporučuje instalovat do městských bytů..

Možnost č. 4 – praktický bimetal

Nejtrvanlivější a nejtrvanlivější ze všech radiátorů pro domácnost jsou bimetalické. Mají ocelové jádro, kterým cirkuluje voda, a hliníkovou vnější vrstvu. Výsledkem je kombinace spolehlivosti oceli a přenosu tepla hliníku..

Doporučujeme přečíst si o stávajících odrůdách bimetalických baterií, jejich charakteristikách a pravidlech výběru zde..

Pokud jde o parametr přenosu tepla, bimetalová baterie je o něco nižší než čistě hliníkový konkurent, ale je mnohem lepší v síle.

Tyto baterie byly původně navrženy tak, aby nahradily staré litinové baterie. Byly okamžitě navrženy s přihlédnutím ke zvláštnostem centralizovaného zásobování teplem existujícím v Rusku..

Není divu, že se jim říká univerzální radiátory, které lze bez problémů instalovat téměř v každém bytě..

Výhody bimetalového radiátoru jsou následující:

1. Spolehlivost – provozní tlak v oblasti 35 atm.
2. Nenáročné na chemické složení chladicí kapaliny.
3. Vysoká odolnost proti korozi.
4. Kompaktnost a moderní vzhled zařízení.
5. Lehká váha.

Hlavní a jedinou podstatnou nevýhodou tohoto zařízení je jeho vysoká cena. Jsou nejdražší ze všech analogů. Tyto náklady se však nutně budou překrývat s dlouhou životností a absencí netěsností při povodních..

Zvláště bimetalické radiátory jsou relevantní v domech, kde dochází k častému poklesu tlaku vody v topném systému..

Styly

Existuje mnoho aktuálních trendů a návrhových nápadů. Kuchyňský obývací pokoj v moderním stylu vypadá jednoduše a minimalisticky.

Současně není nutné striktně dodržovat nějaký styl, jeho hlavní myšlenku můžete vzít za základ a správně ji porazit doplňky a dalšími detaily.

skandinávský

Tento styl přišel do módy před několika lety, ale stále neztrácí svůj význam. Jeho praktičnost a evropská elegance se dobře hodí do obývacího pokoje v městském bytě nebo domě. Můžete přidat jasné akcenty, například textilie v různých odstínech.

Základem pro skandinávský styl jsou bílé a šedé povrchové úpravy, dřevěné detaily. Pro výzdobu prostoru jsou vhodné růžové, modré nebo okrové prvky..

Podkroví

Letos je styl stále žádaný. Často se používá k vybavení kuchyní, které jsou kombinovány s obývacím pokojem. Taková kombinace dává více volného prostoru, který pouze zdůrazní všechny detaily podkroví..

Dnes takovou definici jako „klasický styl“ používají designéři stále méně. Loft – jakýkoli design interiéru, ve kterém nejsou skryty, ale zdůrazněny různé technické prvky.

Stylisté si například hrají s zdivem, dráty nebo betonovými zdmi. Fotografie dobře ukazují, jak dobře může vypadat jako obývací pokoj spojený s kuchyní..

Pro podkroví, drsné a heterogenní povrchy jsou vybrány hrubé materiály. V bytech zařízených v tomto stylu jsou instalovány nástěnné lampy. V tomto případě je světlo směrováno podél stěn..

Kvůli tomu padají stíny, takže nerovné povrchy vypadají trojrozměrně. Zpočátku bylo s loftem zacházeno opatrně, ale rychle se stalo populární. Návrháři neskrývají materiály pro dekoraci a dokonce je předstírají. Chcete -li simulovat betonový povrch a šmouhy, použijte dekorativní omítku..

Provence

Název této destinace pochází z oblasti na jihu Francie. I malá kuchyň, obývací pokoj, jehož designéři se inspirovali francouzskou estetikou, bude naplněn teplem a pohodlím..

Hlavní věc je, že má spoustu denního světla, textil s romantickými potisky, květinové ozdoby. Jídelna ve stylu Provence je navržena v pastelových odstínech. Nábytkové položky mohou být staré nebo uměle stárnuté. Pevné stěny budou kontrastovat se závěsy ve velké kleci..

Dveře v kuchyňské části jsou někdy nahrazeny závěsy ze stejného materiálu jako ubrus. Dobrým doplňkem budou vázy a figurky, hliněné hrnce, kované kovové části a stuhy.

Barevné kombinace

Stylistům se doporučuje vzít v úvahu následující nuance:

• směr v interiéru;
• kombinace odstínů;
• osvětlení.

Je mnohem snazší vybrat paletu, pokud již byl vybrán styl pro kuchyň z obývacího pokoje. Například neoklasicismus a Provence mají své vlastní kombinace. V klasickém interiéru návrháři kombinují pastelové barvy, světlé barvy, které jsou mírně zředěny tmavými odstíny.

Ve francouzských venkovských domech můžete často vidět bledě modré, růžové, pistáciové barvy. Dekoratéři Art Deco se skládají z předmětů a dokončovacích materiálů v černé a bílé, někdy béžové a hnědé nebo stříbrné a černé.Hlavní věcí je vybrat odstín pro stěny. Bílá se stane univerzální, rozšíří prostor a později je můžete přetřít libovolnou barvou.

V oblasti vaření však bělost již nevypadá svěže, praktičtější jsou béžové nebo šedé odstíny. Toto pozadí zvýrazní jiné barvy. V monochromatickém interiéru návrháři doporučují lepit tapety neobvyklé barvy nebo s fotografickým tiskem.

Vodotěsné povrchy se snadno čistí, proto se doporučuje omyvatelná tapeta. Barvy nábytku odrážejí detaily a doplňky, ať už jde o polštáře, záclony nebo jiné položky..

• Litinové radiátory

•

• Plynové konvektory

Více o odrůdách

Výměna baterie v bytě je poměrně zodpovědný proces, proto je nutné přistoupit k její implementaci s přihlédnutím k různým nuancím a technickým vlastnostem zařízení.

Nejprve se rozhodneme, jaké designové radiátory lépe zapadnou do interiéru vašeho domova. Oni jsou:

• panel. Jedná se o jednodílnou konstrukci bez rozdělení na sekce. Mají konvekční otvory, které umožňují dostatečně rychle zahřát místnost;
• sekční. Jak název napovídá, taková zařízení jsou tvořena sekcemi. Jejich hlavní výhodou je přípustnost zvýšení topného výkonu díky možnosti připojení dalších sekcí
• trubkovitý. Konstrukce je založena na ocelovém jádru s deskami difuzoru. Části tohoto typu radiátoru jsou svařeny dohromady, takže před nákupem potřebujete přesně znát požadovaný topný výkon.

Nejběžnější možností v bytech je zařízení pro sekční vytápění, protože panely nemusí odolat nárůstu tlaku v systému a zvláštní vzhled trubkových baterií není vhodný pro každý styl, ve kterém je místnost vyzdobena.

Hlavními požadavky při výběru a výměně topných baterií jsou: rychlost přenosu tepla, schopnost odolat vysokému zatížení centrálního systému (tlak až 15 atm.), Reprezentativní vzhled, rozumné náklady, dobrá kvalita a trvanlivost.

Chcete -li to provést, musíte zjistit, jaký materiál se používá k výrobě radiátorů, a studovat jejich hlavní vlastnosti v závislosti na surovinách použitých při výrobě..

Hliníkové konstrukce se vyznačují atraktivním vzhledem a dobrým odvodem tepla. Při nákupu tohoto typu se však musíte zaměřit na přítomnost speciálního polymerního povlaku ve vnitřní dutině, který prodlužuje životnost a chrání před nepříznivými účinky chladicí kapaliny.

Ocelové baterie přitahují nízké náklady, ale tato možnost je nejvhodnější pro soukromé domy, vysoký tlak v systému centralizovaného vytápění může vážně poškodit produkt a výrazně snížit jeho životnost.

Litinové radiátory jsou při používání nenáročné, mají vysokou pevnost, jsou odolné proti opotřebení, nemění svou kvalitu při kontaktu s chladicí kapalinou. Významnou nevýhodou tohoto materiálu je nízký přenos tepla. Omezuje se také jejich instalace ve výškových budovách s více než devíti patry..

Nejlepší topné baterie pro byt jsou bimetalické. Tato možnost je považována za nejoptimálnější díky kombinaci hlavních výhod ocelových a hliníkových radiátorů: ocelové jádro poskytuje odolnost vůči vysokému tlaku a hliníkové pouzdro – maximální možná tepelná vodivost.

Měděné radiátory mají vysokou účinnost, nebojí se vodního rázu, jsou velmi odolné, nekorodují a mají dlouhou životnost. Tyto moderní možnosti jsou stylově navrženy tak, aby vylepšily každou místnost..

Funkce, která neumožňuje zahájení hromadné instalace baterií s tak vynikajícími vlastnostmi v bytech, jsou jejich velmi vysoké náklady.

Pro informaci, nejvíce rozpočtovými možnostmi jsou litinové a hliníkové konstrukce, ocelové a bimetalové výrobky jsou zahrnuty ve střední cenové kategorii. Nejdražší, prémiové ohřívače: měď.

Jak si vybrat topný radiátor: odborná rada

I když znáte kvalitativní vlastnosti každého typu radiátoru, potřebujete znát ještě jeden bod – jak vybrat nejlepší radiátor? Faktem je, že na trhu jsou radiátory s jiným počtem sekcí a jiným výkonem. Ale odborníci říkají, že je docela snadné pochopit všechny tyto nuance – hlavní věcí je mít minimální znalosti..

Počet sekcí topných radiátorů bude záviset na následujících faktorech:

• z jakého materiálu byl dům postaven – panely nebo cihly;
• počet oken v každé místnosti a jejich umístění;
• plocha místnosti;
• jaká okna jsou instalována – dřevěná nebo plastová;
• kolik stěn v každé místnosti směřuje do ulice.

Při výběru topných radiátorů a ceně dotyčného produktu stojí za to věnovat pozornost – například panelové radiátory budou nejdražší a hliník bude nejlevnější.

Výběr topných radiátorů je dostatečně velký – každé prodejní místo může vést k potížím i pro nejskeptičtější osobu. Tento článek pomůže vyvodit alespoň předběžný závěr a konečné rozhodnutí lze učinit pouze po konzultaci se specialisty..

Vybíráme model radiátoru

Když se podíváme na fotografie poskytnuté katalogem radiátorů topení, můžeme hodnotit pouze vzhled a konstrukční vlastnosti tohoto nebo toho zařízení. Je vizuálně nemožné určit kvalitu a technické parametry baterií.

Při výběru typů topných baterií byste se měli nejprve rozhodnout o období jejich provozu. Takový indikátor bude záviset na kvalitě výrobku a za jakých podmínek se používá. A pokud žijete v bytovém domě, budou vaše radiátory ústředního vytápění zásobovány strašně kvalitní vodou. Proto byste do vícepodlažní budovy neměli instalovat hliníkové baterie. Moderní výrobci samozřejmě instalují spoustu ochranných technologií a zpracovávají vnitřky baterií polymery. To je samozřejmě lepší volba, ale také dražší..

Pokud jde o ocelové a bimetalické baterie, také korodují, ale v menší míře. V tomto případě budou nejspolehlivější litinové baterie ústředního topení..

Stojí za zmínku, že je třeba vzít v úvahu ještě jeden ukazatel – to je schopnost odolat tlaku chladicí kapaliny. Minimální ukazatel je 7 atmosfér, odborníci však doporučují zvolit radiátory s 15 atm ventilátorem – pokud systém trpí vodním rázem.

Dnes mnoho spotřebitelů při výběru různých topných baterií velmi často věnuje pozornost takovému parametru, jako je design. To je samozřejmě také důležité. Pamatujte však, že krása radiátorů by v žádném případě neměla být na úkor kvality a funkčnosti. Moderní euro radiátory spolu s vynikajícími technickými vlastnostmi mají dobrý design. Euro baterie pro vytápění lze úspěšně vejít téměř do každého moderního interiéru.

V současné době je velká pozornost věnována takovému problému, jakým je ekonomika. Proto se objevily energeticky úsporné topné baterie. Taková zařízení ušetří náklady na vytápění. Říká se jim také úsporné radiátory..

Průvodce výběrem baterie – zjednodušený přístup

Před nákupem nebo objednáním nových radiátorů stojí za to se rychle podívat do katalogů velkých internetových obchodů. To vám umožní zjistit pořadí cen a podívat se na stávající typy baterií. Všechna konvekční zařízení pro ohřev vody jsou rozdělena do 4 skupin:

• hliníkový profil;
• bimetalický – sekční a monolitický;
• litina;
• ocelové – panelové a trubkové.

Lyrická odbočka. Můžete si přečíst recenze a články o zdrojích, které zveřejňují hodnocení produktů různých značek. Informace ale nepřinesou mnoho užitku – na fórech se vedou nekonečné spory a píší se falešné odpovědi a hodnocení se často sestavují podle výrobců TOP -10 z prvních vyhledávacích stránek.

Chcete -li zvolit výkon topných radiátorů, musíte nejprve vypočítat množství tepla vynaloženého na vytápění každé místnosti. Metody výpočtu – podle plochy, objemu nebo tepelných ztrát budovy – jsou zveřejněny v samostatném článku. Jak vybrat správné baterie:

1. Odhadněte náklady na budoucí nákup, odfiltrujte dražší a příliš levné možnosti ohřívače.
2. Vyberte si modely, které se vám líbí svým vzhledem, tvarem a barvou a které dobře zapadnou do vašeho interiéru. Dávejte pozor na výšku baterií, aby se vešly do výklenků.
3. Pokud žijete v bytě výškové budovy (9 a více pater), otevřete stránku s technickými charakteristikami vybraných radiátorů a zjistěte maximální pracovní tlak vody – zařízení musí vydržet nejméně 12 barů.
4. Pro majitele soukromých chat není parametr tlaku zajímavý – vhodné jsou modely s jakýmikoli vlastnostmi. Pokud je dům vytápěn kotlem na dřevo nebo uhlí, stojí za to zkontrolovat maximální teplotu chladicí kapaliny – čím vyšší je indikátor, tím lépe.
5. Informujte se o způsobech připojení poskytovaných výrobci vybraných baterií. Spodní připojení vám umožní lépe skrýt topné potrubí; u boční verze bude nutné potrubí ztlumit ve zdi nebo nechat na očích.
6. Zjistěte hmotnost výrobku a to, zda je namontován na podlahu nebo na zeď. Zjistěte, zda je radiátor dodáván s montážními konzolami a armaturami, nebo zda vzniknou dodatečné náklady. Radiátorové ventily a kohout Mayevsky se obvykle kupují samostatně.



   K instalaci zařízení budete potřebovat botu, jeřáb Mayevsky s klíčem a závěsnými konzolami.

7. Proveďte konečný výběr modelu a určete velikost radiátorů z hlediska výkonu. Jak se vypočítá skutečný přenos tepla 1 sekce (panel), řekneme na konci této příručky..

Vezměte prosím na vědomí – nezmínili jsme materiály výroby a typy zařízení. Ve skutečnosti tento faktor nehraje velkou roli. Moderní radiátory se v technických parametrech liší jen málo, důležitý je pouze indikátor přenosu tepla. Nižší práh pracovního tlaku je relevantní pouze ve vícepodlažních budovách..

Kritéria výběru chladiče

K výběru moderních radiátorů je nutné přistupovat se vší odpovědností, protože ne všechny jejich odrůdy jsou vhodné pro instalaci, například do systému ústředního vytápění. Některé typy mají vlastnosti, které jsou navrženy pro čistou chladicí kapalinu a určité konečné zatížení, takže jednoduše nebudou schopny odolat vodnímu rázu, který, bohužel, není v našich nástrojích neobvyklý. Jiné radiátory naopak v autonomním topném systému neukáží celý svůj potenciál..

Kromě výběru radiátorů podle ukazatelů výkonu je nutné správně vypočítat počet sekcí v bateriích pro každou samostatnou místnost, jinak bude účinnost jejich práce velmi nízká a prostory bytu nebudou dostatečně pohodlné.

Účinek instalace nových topných zařízení bude tedy očekávaně vysoký, pokud vezmeme v úvahu všechny jejich provozní nuance a dodržujeme všechna doporučená pravidla technologické instalace.

Dnes se vyrábí několik různých typů radiátorů, které se liší materiálem výroby a designem:

1. Litinové baterie, staré i repasované, s elegantním moderním nebo retro designem.
2. Ocelové radiátory – trubkové a panelové.
3. Bimetalová topná zařízení vyrobená ze dvou typů kovů.
4. Hliník různých úrovní kvality.

Možná vás budou zajímat informace o tom, které radiátory jsou lepší hliníkové nebo bimetalické

Při výběru baterií pro instalaci v bytě musíte vzít v úvahu následující kritéria:

• Maximální tlak v systému ústředního vytápění v místní topné síti a možná hranice, pro kterou jsou prodejní radiátory určeny..
• Maximální teplota a vlastnosti složení chladicí kapaliny v systému, jakož i odolnost radiátorů vůči těmto vlivům.
• Materiál výroby zařízení a jeho hlavní fyzikální vlastnosti.
• Design baterie.
• Požadovaný výkon radiátoru – na základě tohoto parametru se vypočítá počet a velikost sekcí potřebných pro efektivní vytápění prostor. Tyto výpočty jsou prováděny na základě doporučení stavebních předpisů a předpisů a lze je provádět různými způsoby, o nichž bude v článku pojednáno později..

Na začátek můžete dát malý stůl, který, byť stručně, ale spíše informativně charakterizuje hlavní typy topných radiátorů. Podívejme se tedy blíže na hlavní typy..

Jak určit požadovaný výkon ohřívače

Aby byl byt v zimě pohodlný, musíte zvolit správný výkon radiátoru. Výkon klasického sekčního zařízení bude záviset na počtu sekcí. Při výpočtu je třeba vzít v úvahu následující faktory:

• materiál stěn v domě je cihla nebo beton;
• plocha místností;
• počet oken a jejich umístění na světových stranách;
• počet vnějších stěn;
• kvalita oken;
• použití zástěn pro radiátory.

Pozor: pro standardní místnost s výškou stropu tři metry, s jedněmi dveřmi a jedním oknem je na každý metr čtvereční zapotřebí výkon radiátoru 90 až 125 W..

Požadovaný počet sekcí bude záviset na materiálu a ze kterého je radiátor vyroben. Síla jedné sekce různých typů baterií:

• Litina – od 80 do 150 W;
• Hliník – 190 W;
• Bimetalický – 200 W;
• Ocel – od 450 do 5700 W (což znamená výkon celé baterie).

Výpočet pomocí základních vzorců

Jak bylo uvedeno výše, výpočet počtu radiátorů pro samostatnou místnost lze provést dvěma způsoby – podle plochy nebo podle objemu místnosti..

• Výpočet plochy

Obecně se uznává, že ke kompenzaci tepelných ztrát budovy a vytvoření příjemné teploty pro osobu je nutné zajistit tepelný výkon 100 W na 1 m2 plochy..

Výpočet se proto provádí podle vzorce:

N = S × 100 / kus,

kde symboly mají následující význam:

N je počet sekcí chladiče;

S je plocha místnosti v m²;

Pс – tepelný výkon jedné části chladiče – tuto hodnotu najdete v pasu produktu.

• Výpočet objemu

Přesnější výpočet lze provést výpočtem objemu vytápěné místnosti, protože v tomto případě je také vzata v úvahu výška stropů místnosti. Výpočet podle objemu předpokládá 41 W výkonu topného systému na 1 m³ v panelovém domě nebo 34 W v cihlovém domě. Vzorec vypadá takto:

N = S × h × 41 (34) / ks

Označení ve vzorci jsou stejná, s jediným dodatkem, že h je výška stropu.

Možná vás budou zajímat informace o výběru elektrického kotle

Samozřejmě, pokud plánujete nákup neoddělitelného radiátoru, což je integrální struktura, pak není nutné dělit konkrétním výkonem sekce Pc, to znamená, že tato část je jednoduše vyloučena ze vzorce. Výsledná hodnota ukáže, jaký je celkový výkon radiátoru pro tuto místnost..

Tyto vzorce však budou platné pouze pro standardní průměrné podmínky. Při výpočtu radiátoru podle plochy nebo objemu místnosti je proto důležité vzít v úvahu korekční faktory, které jsou určeny minimální zimní teplotou v oblasti bydliště, vlastnostmi umístění místnosti, kvalita izolace stěn, počet a typ oken, přítomnost dveří do ulice nebo na balkon. Navíc i umístění baterií a schéma jejich vložení do topného okruhu může mít značný význam pro výpočet tepelného výkonu..

V tomto článku pravděpodobně nemá smysl vypisovat všechny korekční faktory a představovat poměrně těžkopádný výpočetní vzorec. Je lepší pozvat čtenáře k použití pohodlné kalkulačky, která již obsahuje hlavní závislosti.

Parametry pro výběr radiátorů pro venkovský dům

Na rozdíl od systému ústředního vytápění bytových domů je autonomní OS soukromých obydlí mnohem méně náročný na tlak. Díky tomu je možné zakoupit zařízení určené pro nízký tlak. Vhodné jsou modely s tenkými stěnami: například hliník.

POTŘEBA ZNÁT! Nezkušení majitelé chat čelí zmrazení kapaliny v potrubí. To vede k vzhledu čipů na těle: praskne. Abyste tomu zabránili, vypusťte vodu..

Vzhledem k menší vzdálenosti mezi zdrojem tepla a baterií jsou tepelné ztráty v autonomních topných systémech malé. Zařízení v soukromém domě musí být přizpůsobeno tepelným nosičům s vysokou teplotou.

Video: rady odborníků při výběru topných radiátorů

Jak zjistit skutečný přenos tepla

Při výběru topných zařízení v internetovém obchodě je obtížné najít skutečné ukazatele výkonu panelu nebo jedné sekce. Pro prodávající je výhodnější deklarovat maximální přenos tepla, který je při vytápění venkovské chaty nebo bytu prakticky nedosažitelný. Podle pasu by teplota vody v přívodním potrubí měla dosáhnout 90 stupňů, teplota zpátečky – 70 ° С, pokojový vzduch – 20 ° С.

Odkaz. V moderních domácích generátorech tepla je teplota ohřevu omezena na 80 … 85 stupňů.

Výběr sekcí pro přenos tepla doporučujeme následovně:

1. Otevřete oficiální webové stránky výrobce baterie, která se vám líbí, a stáhněte si návod k použití zařízení. Přesně udává, při jaké teplotní výšce DT chladič dodává jmenovité množství tepla. Zaměřte se na režim 70/50 ° С.



   Kapacita ocelových panelů Kermi v závislosti na velikosti a teplotních podmínkách – příklad tabulky

2. Pokud neexistuje žádný pokyn, berte údaje výrobce jako pravdivé a vynásobte přenos tepla násobícím faktorem 1,5-1,8. Když si uděláte jeden a půl zásoby, rozhodně neuděláte chybu.
3. Vyberte si nejnovější radiátory jednotrubkového systému s dvojitým rozpětím, protože přijímají nejmenší množství tepelné energie.

Nejpřesnější metodou výběru je výpočet přenosu tepla pro danou teplotní hlavu. Algoritmus výpočtu je podrobně popsán v odpovídajícím materiálu..

Výpočet výkonu, počet sekcí

Před výběrem topné baterie pro byt musíte vypočítat, kolik sekcí by mělo být nainstalováno v každé konkrétní místnosti a určit indikátor výkonu a tlaku tohoto zařízení. To se provádí následovně:

Volba výkonu chladiče

V tomto případě je třeba vzít v úvahu následující body:

• Typ budovy (cihlová nebo panelová).
• Vytápěná místnost.
• Počet oken.
• Přítomnost vnějších stěn.
• Typ zasklení v bytě (okna s dvojitým zasklením nebo dřevěná okna).

Podle standardu je v místnosti s výškou stropu 3 m s jedním oknem s dřevěným rámem a jedněmi dveřmi obvykle instalován radiátor o výkonu 90-125 W na 1 m 2.

Užitečné informace: Chcete -li vybrat baterii s optimálním výkonem pro místnost pro jednoduchost výpočtů, musíte vynásobit její plochu 100 W.

Pokud je k dispozici jedno okno a dvě vnější stěny, měl by být tento údaj zvýšen o 20%.

Za přítomnosti dvou oken a dvou vnějších stěn – o 30%.

Když je okno umístěno na severní nebo severovýchodní straně: + 10%.

Při umístění chladiče do výklenku: + 5%.

S pevnou obrazovkou na baterii: + 15%.

Určení počtu sekcí

Průměrný výkon různých typů radiátorových sekcí:

Existuje další možnost výpočtu, jak zvolit počet sekcí topné baterie tak, aby byla ve vytápěné místnosti pohodlná, což je považováno za přesnější. Tento výpočet je také proveden s přihlédnutím k jejich přenosu tepla. V tomto případě se jako jednotka prostoru nepoužívá plocha místnosti, ale její „kubická kapacita“, to znamená objem vzduchové hmoty, která se má ohřívat. Každá místnost se vypočítá samostatně: nejprve se vybere výkon ohřívače a poté se vypočítá počet jeho sekcí.

Vzhledem k tomu, že k ohřevu 1 m 3 vzdušného prostoru obývacího pokoje je zapotřebí 39–41 W energie, k vytápění místnosti o ploše 10 m 2. s výškou stropu 3,0 m, 1230 W je potřeba.

• Vypočítáme kubickou kapacitu: 3 x 10 = 30 m 3.
• Určete spotřebu energie: 41 x 30 = 1230 W.

Shodneme se na tom, že každá část moderní topné baterie generuje asi 200 wattů energie. To znamená, že pro výpočet optimálního počtu sekcí potřebujete 1230: 200 = 6,15 sekcí. Zaokrouhlit nahoru. Ukazuje se, že v místnosti s kubickou kapacitou 30 m 3 musíte nainstalovat radiátor se 7 sekcemi.

Užitečné informace: Při instalaci baterie v místnosti rohového typu je do vzorce pro výpočet počtu sekcí přidán koeficient tepelných ztrát (1,1-1,3), jehož hodnota musí odpovídat klimatické zóně. V důsledku toho získáte: 1230 1,3: 200 = 7,995. To znamená, že pro takovou místnost je vhodný radiátor s 8 sekcemi..

Řešení pracovního tlaku

Při nákupu topných radiátorů musíte vzít v úvahu indikátor jejich pracovního tlaku, který by měl být vyšší než tlak topného systému domu. To je zvláště důležité při provádění hydraulických testů, kdy je zatížení systému obzvláště intenzivní. U baterií různých typů má svůj vlastní význam:

• Pro litinu – 6-12 atm.
• Pro hliník – 16-20 atm.
• Pro bimetalické – 35 atm.
• Pro ocel – 6-10 atm.

Při vlastní instalaci je důležité vědět, jak správně připojit topnou baterii a jaké obvody existují.

Máme samostatný článek o potřebě expanzní nádrže v topných systémech soukromých domů a také o její instalaci..

Výběr radiátoru pro váš topný systém

Schéma vytápění do značné míry určuje, které topné baterie jsou v každém konkrétním případě nejvhodnější. Jednorúrkové topné schéma znamená přívod a odvod chladicí kapaliny do chladiče jednou trubkou. U takového systému je každá baterie zapojena do série, v řetězci, ke společné stoupačce.

Používá se méně a méně, protože má řadu nevýhod: složitost nastavení systému, protože změny v jednom radiátoru ovlivňují všechny ostatní, přítomnost společného stoupacího potrubí s velkým průměrem.

U dvoutrubkového topného schématu jsou radiátory zapojeny paralelně: jedna trubka dodává chladicí kapalinu, druhá – výstup. Tento systém vyžaduje mnohem více potrubí, ale nemá nevýhody jednovrstvého systému. Nastavení jednoho radiátoru, prakticky neovlivní zbytek.

Schéma vytápění do značné míry určuje, které topné baterie jsou v každém konkrétním případě nejvhodnější (kliknutím zvětšíte)

Podle známek komunikace chladicí kapaliny s atmosférou jsou topné okruhy rozděleny na otevřené a uzavřené. V otevřeném systému je v nejvyšším bodě expanzní nádrž, která komunikuje přímo s okolním vzduchem. Cirkulace v takovém systému se provádí přirozeným způsobem v důsledku sklonu potrubí a tlakového rozdílu mezi horkou a studenou chladicí kapalinou.

Uzavřený systém má speciální expanzní nádobu s membránou. Chladicí kapalina nepřichází do styku s atmosférickým vzduchem. V takovém systému je nucený oběh, který je mnohem spolehlivější a nevyžaduje svahy. Většina moderních systémů je uzavřena.

V okruzích s otevřenou nádrží se voda může v zimě rychle ochladit. Proto je obvyklé pro ně vybírat litinové baterie – inerciální zařízení (kliknutím zvětšíte)

U otevřeného topného systému přetlak přetlačuje chladicí kapalinu do expanzní nádrže, která je přímo spojena s atmosférou. V takovém chladivu velké procento kyslíku, které způsobuje korozi.

V jednootrubkovém topném okruhu jsou všechna zařízení zapojena paralelně, chladicí kapalina proudí z jednoho do druhého a ochlazuje se. U těchto schémat jsou také upřednostňovány litinové spotřebiče, které uchovávají přijaté teplo po dlouhou dobu (kliknutí)

U dvoutrubkového systému jsou radiátory zapojeny paralelně a chladicí kapalina není v kontaktu s atmosférickým vzduchem.

Specifika ústředního topení

U ústředního topení je topné médium pod vysokým tlakem. Cirkulace nemusí být konstantní. Proto je vhodné použít radiátory s vysokými setrvačnými vlastnostmi..

Schopen ukládat teplo během intenzivní cirkulace, zabraňující přehřívání místnosti. A naopak, nechoďte tak rychle, když se zastaví oběh.

Čím vyšší je setrvačnost radiátoru, tím rovnoměrnější bude pokojová teplota. U ústředního vytápění funguje běžná technologická voda jako nosič tepla.

Kvůli rozšířenému a složitému systému je však někdy silně znečištěn a zplynován. V důsledku toho chladivo způsobuje zvýšenou korozi. Doprovodný sediment ucpe úzké kanály radiátorů, což výrazně sníží účinný přenos tepla.

Vlastnosti autonomního vytápění

Základem individuálního topného systému jsou nejčastěji plynové kotle nebo podobná zařízení pracující na kapalné palivo nebo pelety. Obzvláště účinný u dvoutrubkových systémů.

Takový systém je uzavřen, cirkulace chladicí kapaliny je konstantní a provádí se pomocí oběhového čerpadla. Zařízení kotle se automaticky zapíná v závislosti na teplotě chladicí kapaliny.

Pokud je správně nakonfigurován, může dosáhnout velmi efektivního výkonu. Pomocí radiátorů s nízkou setrvačností a hřebenového systému ve skutečnosti dodává chladicí kapalinu pouze do požadovaného radiátoru topení. K tomu dochází v důsledku neustálého oběhu..

Topný systém s rozdělovači – hřebeny vám umožní nainstalovat jakýkoli radiátor, protože distribuuje chladicí kapalinu do všech zařízení

V takovém chladiči dochází k odtoku čím rychleji, tím nižší je teplota chladicí kapaliny. Horké chladivo bude kvůli největšímu tlakovému rozdílu směřovat přímo do nejchladnějšího chladiče.

Protože automatizace topného zařízení neustále udržuje nastavenou teplotu chladicí kapaliny: čím nižší je setrvačnost radiátoru, tím přesněji bude udržována pokojová teplota. Vyznačuje se vysokou kvalitou chladicí kapaliny a absencí znečištění plynem, nízkým tlakem.

Individuální vytápění na tuhá paliva je založeno na ručních kotlích. Zejména to vede k významným změnám teploty chladicí kapaliny během dne. Ke snížení nákladů na celý systém se velmi často používá otevřený jednotrubkový systém (komunikuje s atmosférickým vzduchem).

U gravitační konstrukce s jednou trubkou je tlak v systému minimální, chladicí kapalina je kontaminována korozními produkty a je zplynována. Je žádoucí použít radiátory s vysokou setrvačností a odolností proti korozi.

O principech dvoutrubkového systému a možnostech připojení radiátorů k němu si můžete přečíst v článku, který jsme k recenzi doporučili.

Individuální vytápění letní chaty, lovecký zámeček se vyznačuje schopností snížit teplotu chladicí kapaliny na negativní teploty. Jako chladivo se používají speciální nemrznoucí směsi, kromě jiných výhod mají antikorozní vlastnosti..

Systém se vyznačuje nízkým tlakem. Pro rychlé zahřátí všech místností by bylo chytrou volbou použití radiátorů s minimální setrvačností..

Topný radiátor jako součást interiéru

Jak víte, dobrý interiér se skládá z promyšleného rozvržení, vysoce kvalitních materiálů a harmonie v designu, do které jsou přidány všechny objekty prostoru: od velkého nábytku po malé detaily. Dnes budeme považovat otopná tělesa za součást interiéru. Mnozí nevěnují pozornost tomuto zařízení, ale marně, protože se má za to, že radiátor je instalován „jednou provždy“.

Vzhledem k tomu, že se obytný prostor proměnil v interiér, byly jeho známé prvky nahlíženy z nových vizuálních a stylistických úhlů a inspirovaly designéry k originálním experimentům, včetně topných zařízení..

Topný radiátor se díky své barvě stále častěji stává akcentem v interiéru místností. Takové neobvyklé barevné schéma se ukazuje jako docela úspěšné..

Radiátor může být také natřen barvou stěny, proti které je umístěn. Přitom se neztrácí, ale vzniká kompozice..

Nástěnné vysoké radiátory si získávají stále větší oblibu. takové radiátory dokonale doplňují design místnosti a skvěle fungují s jejich hlavní topnou funkcí. Ocelové trubkové radiátory jsou dokonce schopné řídit objem prostoru. Například vysoké radiátory-„sloupy“ mohou vizuálně zvýšit strop a dodat harmonii interiéru, a nízké zametací „harmoniky“ rozšiřují úzkou místnost.

Vysoké radiátory lze také použít v jakékoli barvě v interiéru místností..

Nebo může být barevné schéma klidnější, například aby ladilo se stěnou. Ale zároveň vysoký radiátor může zaplnit prázdné místo na zdi..

Tmavě zbarvený radiátor proti světle žluté stěně vytváří krásný kontrast a není jen topným předmětem. ale také plní dekorativní funkci.

V éře nezastavitelné designové fantazie se na scéně objevují ohřívače poutavých odstínů, které oživují autorovy interiéry a zpochybňují obvyklé představy, že každý radiátor „by měl znát své místo a nevyčnívat“. Na druhou stranu jemné monochromatické interiéry nebo omezená paleta neoklasicismu mohou zdobit radiátory „klidných“ odstínů – ať už jde o šedo -béžové nuance nebo bohatou hnědou škálu..

Baterie na „anglických nohách“ stylizované jako vintage litinové radiátory dokonale zapadnou do klasického interiéru..

Radiátory mohou napodobovat, „rozpouštět se“ v minimalistickém prostředí a přizpůsobovat se klasickému stylu stěn, nebo mohou působit jako originální kontrastní akcenty. Široká paleta barev – od hlubokých a složitých po bohaté a veselé odstíny – vám umožňuje vybrat si nejlepší volbu na základě individuálních návrhových úkolů.

Nejlepší řešení, jak chladič krásně zamaskovat, je namalovat jej na barvu stěny..

Radiátor neobvyklého tvaru a barvy může snadno doplnit celkový obraz místnosti, aniž by na sebe upozornil. Takové řešení přitom zůstává stylové a originální..

V poslední době jsou obzvláště oblíbené radiátory potažené průhledným lakem, jako by absorbovaly okolní barvy (z tohoto důvodu se jim často říká chameleoni).

V minimalistickém designu místnosti klidných barev se jasný zářič stane stylovým a nápadným kusem nábytku..

Barevný radiátor je velmi úspěšné konstrukční řešení, zvláště když je barevně kombinováno s jinými prvky interiéru nebo s jeho detaily..

Tato metoda pomůže neobvykle „skrýt“ radiátor, který je namalován tak, aby odpovídal stěně, ke které je připevněn.

Takový vertikální radiátor ladí se zbytkem nábytku v místnosti a nepřitahuje pozornost z celkového obrazu interiéru..

Velmi stylově vypadá kombinace kovového radiátoru a dřevěné podlahy. Pro panoramatické okno je vhodný široký a nízký chladič.

Příchod trubkových radiátorů způsobil revoluci v konstrukci baterií. Z ocelových trubek jsou vytvořeny svislé a vodorovné modely pro různé prostory. Předně se jedná o nástěnné radiátory namalované v jasných a trendových barvách. Měděné radiátory jsou vhodné pro centralizované i autonomní topné systémy. Jednotky vypadají stylově v kombinaci s Provence, retro a klasikou. Není třeba skrývat tak krásné baterie. Mohou být použity jako dekorace místnosti..

V interiéru, kde jsou použity hluboké a syté barvy, nejvíce místa pro neobvyklé detaily. Například trubky natřené jasně žlutou barvou doplňují kompozici zajímavého designu místnosti..

Problémy zdobení topných zařízení lze vyřešit barvami, které se používají na kovy, a tepelně odolné lakovací materiály zde ani nejsou potřeba, protože je nepravděpodobné, že by povrch vaší baterie mohl zahřát více než 80 ⁰C.

Takové zajímavé a komplexní řešení pro návrh neobvyklého schodiště v kompozici s radiátorem, který opakuje svůj tvar, nezůstane bez povšimnutí.

Panelová svítidla: stylová a moderní Plochá ocelová svítidla ve tvaru panelu se perfektně hodí k moderním trendům designu, včetně minimalismu a hi-tech. Pro ty, kteří nechtějí, aby byl zdroj tepla předmětem velké pozornosti, existují elegantní modely, které splývají se zdí. Pro koupelnu a chodbu si můžete vybrat výrobek se zrcadlovým povrchem – nejenže zahřeje a pomůže vám dát se do pořádku, ale také vizuálně rozšíří prostor.

Hlavním výrazným prvkem v interiéru podkrovní místnosti je radiátor. Kvůli bohaté barvě a lakonické formě není možné okamžitě pochopit, že se jedná o předmět zahřívání, a nikoli o dekor..

Další příklad krásného a skromného převleku konvenčního radiátoru.

Takové barevné schéma pro malování radiátoru v jednom barevném schématu místnosti vypadá stylově a originálně.

Nejoriginálnější možností jsou vertikální radiátory. Jejich výška je mnohem větší než šířka a obvykle takovou jednotku není třeba skrývat: lze ji úspěšně integrovat do podkroví, high-tech nebo moderního stylu. Takové řešení umístěním horizontálního radiátoru pod poličku vizuálně zvětšuje prostor světlé místnosti..

V interiéru v uklidňujících barvách může být akcentem také radiátor. Monotónní kombinace stěny a radiátoru skvěle doplňuje detaily ve stříbrné barvě.

Pro luxusní interiér jsou vyžadována speciální řešení – pro roli topných zařízení v domech zdobených takovými palácovými styly, jako je baroko, klasicismus, rokoko a secese, byste si měli vybrat litinové designové radiátory ze série „Retro“. Tato řada spojuje skutečná umělecká díla hodná paláců a panství.

Radiátor lze barevně sladit s dekorativními předměty.

V tomto případě jsou akcentní radiátory hlavní součástí návrhu chodby a chodby. Kontrast měděných topných zařízení na pozadí hluboké smaragdové barvy stěn a kombinace radiátorů různých velikostí v jedné místnosti přitahují pozornost, existuje touha zvážit všechny detaily místnosti.

Kombinace šedého radiátoru originální podoby na pozadí bohaté žluté stěny vypadá stylově a neobvykle.

Trochu historie

Historie výroby radiátorů sahá daleko do minulosti, před několika tisíci lety, kdy lidé začali přemýšlet o tom, jak udělat svůj domov teplým a pohodlným pro život v chladném období. Poté byli zahřáti otevřeným ohněm, z něhož kouř prošel speciální dírou. První topná baterie se objevila již ve starověkém Římě ve formě kamen s trubkou. Je zajímavé, že některé moderní domy stále používají tento typ topného systému..

V roce 1855 vytvořil německý podnikatel Franz San Ghali první litinový radiátor a nazval jej „hot box“. Litinový radiátor je široce používán po celém světě, byl použit v parním topném systému. To byl vážný začátek pro nové vynálezy v oblasti vytápění. První trubkový ocelový radiátor vynalezený Rubertem Zehnderem se objevil v roce 1930. Tento objev byl triumf. Baterie dostala název Zehnder a prokázala vynikající technické vlastnosti: nižší hmotnost než litinové jednotky a vysoký přenos tepla.

O něco později se objevily bimetalové radiátory kombinující ocel a hliník, které ztělesňují všechny výhody ocelových a hliníkových baterií. Následně mnoho společností tuto technologii zvládlo a stále se úspěšně používá v moderním světě pro výrobu radiátorů. V Rusku přišly litinové baterie ve dvacátých letech minulého století a již ve čtyřicátých letech minulého století byly do všech sovětských bytů instalovány litinové ohřívače. Hliníkové a bimetalické radiátory v Rusku se staly populární mnohem později než v Evropě..

V celé historii vývoje radiátorů znalci dobře rozumějí vlastnostem materiálů pro výrobu baterií i potřebám zákazníků. V dnešní době se tak objevují stylová designová topná zařízení..

Jaké jsou?

Díky rozmanitosti tvarů a designových řešení jsou zdroje vytápění již dlouho součástí interiéru. Jsou schopni zdůraznit styl a sofistikovanost každé místnosti. Obchody s topnými zařízeními dnes nabízejí obrovské množství designových struktur z různých materiálů a v kráse, které nejsou horší než umělecká umělecká díla, která jsou schopna vytvořit v místnosti příznivé mikroklima..

Dekorativní baterie mohou být nástěnné, svislé i vodorovné, ve tvaru spirály, sestavené ve formě nádherných rámů z profilu, napodobující strom nebo panel na zeď. Mohou být také vyrobeny v moderních nebo retro stylech. Někteří výrobci vytvářejí zajímavé modely topných zařízení pro sušičky, věšáky na šaty, stojany na květiny a ozdobné sochy..

Litinové doplňky mají zpravidla starožitný styl. Velmi zajímavě vypadá masivní konstrukce se dvěma nebo třemi kanály, která je namontována na zdi. Samotná litina je zčernalá a pokrytá prvky zlacení nebo bronzu. Německá společnost Guratec vyrábí litinové topné konstrukce s dalšími povrchovými ozdobami. Existují zcela abstraktní modely, které mohou být vyrobeny z jakéhokoli materiálu, ale zároveň mají bizarní tvar.

Pohodlné lavicové radiátory jsou sedadlem i topným zařízením. Takové modely se často používají v bazénech, sklenících, lázních a saunách. K dispozici jsou také designová topná zařízení ve formě svislého osvětleného zrcadla, efektivních vyhřívaných věšáků na ručníky do dětských pokojů a kamenných jednotek.

Povrchy chladičů jsou rozděleny do:

• konvekční;
• konvekční záření;
• záření.

Z technického hlediska je konvektor standardní trubkou, ke které je připevněno množství desek. Do potrubí vstupuje chladivo, které současně ohřívá desky. Mezi nimi proudí vzduch, který po zahřátí stoupá ke stropu. Tam se ochladí, jde dolů a procházející deskami se znovu zvedne. U typu přenosu záření je teplo přenášeno tepelnými infračervenými paprsky. Jejich vlastnost spočívá v tom, že procházející vzduchem ho neohřívají, ale současně ohřívají jiné předměty – podlahu, stěny, nábytek, které se zase stávají zdroji tepla.

Dnes jsou nejoblíbenější topná zařízení s konvekčním zářením. Konvekční složka vodkových radiátorů se zvyšuje v důsledku zvětšení plochy spór základny zařízení vzduchem. Designové radiátory pro vytápění mohou být podle návrhu panelové, trubkové nebo se skládají ze sekcí a bloků. Panelové radiátory jsou zařízení, v jehož středu jsou svařeny dva plechy. Na listech jsou drážky ve formě kanálů, kterými cirkuluje chladicí kapalina.

Trubkové radiátory se skládají z trubek. Zvláštnost a univerzálnost tohoto typu baterie spočívá ve skutečnosti, že svařování všech prvků se provádí laserem a nemá prakticky žádné švy. Trubkové struktury jsou pevné a trvanlivé. Sekční radiátory jsou nejoblíbenějším typem topných zařízení. Skládají se z několika bloků spojených do baterií.

Velkolepé příklady v interiéru

Připravené příklady vám umožní vidět různé možnosti použití designových radiátorů v moderním interiéru:

• Obzvláště populární jsou dnes trubkové radiátory..

• Litinové designové baterie jsou vytvořeny s vintage přízvukem.

• V interiéru podkroví lze použít stylová topidla s důrazem na průmyslový design.

• Elektrické keramické panely vytvářejí vytápění s výkonem několika kilowattů.

• Vertikální nástěnná topidla jsou zabudována do topného systému a dodávají interiéru jedinečnost.

• Horizontální vodní designové radiátory mají originální tvar, který perfektně zapadá do moderního stylu.

• Stylové designové radiátory od italského výrobce Brem se mohou stát skutečným prvkem architektury v interiéru.

• Vyhřívané radiátory na ručníky vypadají originálně.

• Abstraktní designová řešení ozdobí různé styly interiéru.

• Dřevěné radiátory dodají bytu nebo domu větší pohodlí a zvláštní atmosféru..

Hodnocení topných radiátorů pro byt

Výměna baterie se v ideálním případě provádí jednou za život nebo alespoň 20 let. Pokud chcete, aby zařízení sloužila delší dobu, důkladně přejděte k výběru výrobce. Na tom bude do značné míry záviset spolehlivost zařízení a kvalita jeho práce. Bez ohledu na to, kolik stojí radiátor v bytě, požádejte výrobce o certifikáty potvrzující originalitu výměníků tepla.

Zvláštní pozornost si zaslouží výrobky italské značky Global, Sira. Modely nejsou levné, ale cena cenu ospravedlňuje. Zařízení mají klasický vzhled, vyrobená z bimetalu nebo hliníku. Výhoda spočívá v účinnosti a vysokém přenosu tepla instalací. Dobré recenze zákazníků obdržely také následující značky:

• Kermi – vynikající německá kvalita a lakonické formy;
• Arbonia je originální design, který umožní těmto zařízením stát se ozdobou místnosti;
• Chytrý – levná značková Čína si zaslouží pozornost;
• Rifar je domácí výrobce, který si zaslouží pozornost.

Cena topných baterií

Cena radiátorů je kalkulována celá. V případě sekčních radiátorů se však náklady liší v závislosti na počtu oddílů. Lze je zakoupit samostatně:

• jedna hliníková sekce stojí 200-400 rublů
• prostor pro biometalickou baterii se odhaduje na 450–750 rublů
• část ocelového radiátoru stojí asi 350 rublů
• oddíl s měděnými trubkami stojí nejméně 2 tisíce rublů

Další tipy pro instalaci

Efektivní a spolehlivý provoz topného systému je ovlivněn nejen správnou volbou typu radiátoru.

Existuje několik jednoduchých pravidel instalace:

• Vzdálenost od zdi, ne méně než 4 cm.
• Vzdálenost od podlahy a parapetu – nejméně 10 cm.
• Velikost ne více než 75% šířky otvoru, který má být uspořádán.

Vzdálenosti ovlivňují správné rozložení proudů vzduchu a zajišťují rovnoměrné a rychlé vytápění místnosti. Kromě toho jsou vzdálenosti důležité pro požární bezpečnost, pokud se podlaha skládá z hořlavých materiálů (parkety, desky, linoleum).

Radiátor je umístěn v okenních výklencích, v místech přístupných pro kontrolu, údržbu a opravy. Standardní šířka chladiče je o 75% užší než otvor

Použití dekorativní obrazovky sníží účinnost na 15-20%. Nesprávné připojení k přívodnímu a vratnému potrubí sníží kapacitu až o 20%. Nejúčinnějším řešením je připojit přívodní potrubí k horní části chladiče a vývod ke spodní části chladiče..

Zde jsou uvedeny informace o připojení topných zařízení s přihlédnutím k požadavkům stavebních předpisů.

Zónování

Designéři nedoporučují podlehnout módním trendům a kopírovat nápady na design, aniž by brali v úvahu velikost, umístění a další nuance. Před plánováním a uspořádáním nábytku si promyslí každý detail.

Mistr doporučuje dodržovat několik jednoduchých pravidel:

• Nechte místnost přirozené světlo. Chcete-li to provést, zbourejte další stěny (kromě nosných).
• Pokud jsou pokoje v bytě malé (12 m2 nebo 16 m2), bude správným rozhodnutím uspořádání kuchyně v kombinaci s jídelnou..
• Pokud není ventilační systém správně naplánován, vůně jídla se rozšíří po celém bytě..

Příčky

Začnou přemýšlet o interiéru kuchyně a obývacího pokoje ze spojení dvou zón.

Zde jsou některé způsoby a objekty, které ohraničují prostor:
• instalace barového pultu;
• kuchyňský ostrůvek;
• velký stůl;
• instalace nízkého oddílu.

Návrháři doporučují nainstalovat široký pult, protože za ním bude možné sedět jako u běžného stolu a vysoké židle jsou docela vhodné pro celou rodinu..

V malých místnostech (16 metrů čtverečních) jsou však instalovány úzké stojany. Kuchyňské ostrůvky jsou vhodné k použití, jsou však vhodné pouze pro velké kuchyně a jídelny (25 metrů čtverečních nebo 30 metrů čtverečních). Hlavní nízké oddíly se instalují, pouze pokud bylo předem rozhodnuto, k čemu budou použity (například jako televizní stojan).

Dokončování

Pokud má kuchyně v kombinaci s obývacím pokojem stejnou podlahu, pak pro práci neexistují žádná zvláštní pravidla. Při kombinování různých materiálů předem zohledňují, kde budou spojeny.

Například laminátová podlaha vytváří s dlažbou nevzhledné spáry. Hlavní věc je, že podlaha je rovná bez zakřivených spojů, protože budou viditelné.

Kuchyňské skříňky připevněné ke stěnám by měly dosáhnout ke stropům. V některých případech řemeslníci „snížili“ strop sádrokartonem.

Nábytkové předměty

Několik příkladů vybavení kuchyně v kombinaci s obývacím pokojem:

1. 1. Pohovka. Stává se objektem, který zónuje prostor. Pohovka je umístěna zády k místu, kde se připravuje jídlo. V malých místnostech (méně než 20 m2) je umístěn roh, který je umístěn proti zdi instalované kolmo nebo rovnoběžně s kuchyní.



2. 2. Náhlavní souprava. Podle návrhářů vypadají minimalistické modely bez náročných detailů moderně. Služba, vázy nebo sklenice jsou umístěny na otevřené polici. Můžete si k nim pořídit módní vitrínu. Nábytek je umístěn poblíž zdi. Pokud je prostor velký (20 metrů čtverečních, 25 metrů čtverečních nebo 30 metrů čtverečních), lze do centrální části nainstalovat ostrov, ve kterém jsou také části pro kuchyňské spotřebiče.?
3. 3. Sada nábytku. Styl by měl ladit s dekorem obou místností. V malých místnostech vypadá kompaktní stůl a židle, vyrobené z průhledného materiálu nebo malované ve světlých barvách. Do interiéru obývacího pokoje můžete dát stůl s kulatou deskou stolu. V prostorných místnostech je sada instalována poblíž zdi nebo ve střední části. Dobře zde bude vypadat podlouhlý obdélníkový jídelní stůl..

Poschodová podlaha

Pro zónování prostoru řemeslníci montují podlahy na různých úrovních. Doporučují instalovat pódium, aby rozlišovalo mezi kuchyní a jídelnou. Tato možnost je považována za jednu z nejpraktičtějších, protože mimo jiné majitelé mají další volný prostor, kde můžete něco skrýt..

K tomu je vhodné použít boxy nebo boxy. Proutěné koše budou vypadat dobře. Ale takový prostor může zůstat volný.

Pro pódia jsou vybrány spolehlivé materiály, které vydrží velké zatížení. Stavitelé obvykle vyrábějí dřevěná nebo kovová pódia.

Takový design by však neměl být prováděn, pokud má rodina malé děti, protože pódium se pro něj může stát překážkou. Kromě toho lze použít různé podlahové krytiny. Zónují prostor mezi obývacím pokojem a kuchyní a chrání pódium před poškozením. Například v kuchyni je položena dlažba, v jídelně laminátová podlaha. Hlavní věcí je vybrat barvy a textury, správně kombinovat povrchovou úpravu.

Užitečné tipy

Pokud se chystáte vyměnit baterie v bytě, nezapomeňte zjistit a zapamatovat si, jaké technické vlastnosti by měl mít samostatný radiátor pro každou místnost..

Věnujte pozornost skutečnosti, že topná zařízení:

•

  Béžové závěsy v interiéru – více než 150 fotografií nových návrhů záclon v roce 2021. Pravidla pro dokonalou kombinaci béžové

• Design čtyřpokojového bytu – stylové projekty a nejlepší nápady na rekonstrukci (115 fotografií)
• Byt 60 sq. m.: moderní nápady, jak vyzdobit byt. 80 fotografií nejlepších možností

• byl schopen odolat případnému vodnímu rázu, tlakovým rázům v centrálním systému, bez deformace a odtlakování;
• měl odolnost vůči chladivu, agresivním látkám v něm obsaženým;
• měl maximální topný výkon;
• za předpokladu přenosu tepla nezbytného pro vytápěnou oblast.

Při výběru nejlepších baterií do vašeho bytu se nezapomeňte zaměřit na následující nuance:

• výkon;
• odolávající tlaku;
• kvalita chladicí kapaliny.

Pokud je pro vás obtížné vypočítat výkon výrobku požadovaného pro váš domov, zastavte volbu na radiátoru s výkonem shodným s dříve instalovaným. Nadměrný topný výkon je nezákonný.

Pokud radiátor vydrží maximální tlak až 15 atm., Pak lze takové zařízení instalovat v bytě. Zaručeně odolá všem možným nárazům a vodnímu rázu v systému.

Topným médiem je voda, která je dodávána do topného systému. Přidávají se do něj různé agresivní látky, které postupem času tvoří vodní kámen a pod jeho vlivem může začít koroze kovu a baterie začne vytékat. V tomto ohledu se doporučuje instalovat do bytových domů radiátory odolné vůči chladicí kapalině..

Mýty o topných radiátorech

Za účelem propagace konkrétního produktu byly vynalezeny tři společné bajky o topných zařízeních vyrobených z různých materiálů:

• přenos tepla hliníkových radiátorů je mnohem vyšší než u oceli a litiny;
• litinové radiátory jsou masivní, takže se dlouho zahřívají a ochlazují, údajně udržují teplo;
• v síti ústředního topení dochází k vodnímu rázu a tlaku, kterému odolávají pouze bimetalové ohřívače.

Poznámka. Zde jsou uvedeny hlavní dobře zavedené mýty, o ostatních řekneme v procesu popisu radiátorů.

Ve srovnání se železnými kovy – ocelí a litinou – hliník vede teplo mnohem lépe. Potvrďme čísly: součinitel tepelné vodivosti λ hliníkových výrobků je 209 W / (m • ° С), ocel – 47 W / (m • ° С), litina – pouze 42 W / (m • ° С ). Jaký je háček: topná zařízení nejsou vyrobena z čistého hliníku, ale ze slitiny skupiny AK12 – siluminu, kde je přítomno 11-13% křemíku a dalších nečistot uvedených v tabulce výše.

Účelem přidání křemíku je zvýšit pevnost a odolnost slitiny proti korozi. Fyzikální vlastnosti siluminu jsou různé, tepelná vodivost je znatelně nižší – 168 W / (m • ° C). S ohledem na tloušťku stěn baterií 4-5 mm není rozdíl v přenosu tepla hliníkových a železných zařízení v praxi znatelný. Umístěte do místnosti 2 takové radiátory stejného výkonu – nebudete moci určit, který z nich funguje efektivněji.

Nejlepším vodičem tepla je měď. Jsou z něj vyrobeny ohřívače soklových desek a měděno-hliníkové vodní konvektory..

Kámen úrazu jsou ceny měděných výrobků. Pravá fotografie ukazuje ohřívač „Thermia“ v hodnotě 70 $. To znamená, že rozměry – 400 x 400 x 90 mm, tepelný tok – pouze 430 W.

Přenos tepelné energie z jakékoli kovové baterie je silně ovlivněn následujícími faktory:

• teplota a průtok chladicí kapaliny;
• povrchová plocha zařízení;
• teplotní rozdíl mezi vzduchem v místnosti a vodou v potrubí.

Odkaz. Rozdíl mezi průměrnou teplotou topného média a ohřátým vzduchem v místnosti se nazývá teplotní rozdíl (DT). Hodnota se bude hodit později, při výpočtu výkonu zařízení.

Rozeberme zbývající mýty bod po bodu:

1. Během ohřevu / chlazení nehraje masivita litiny žádnou roli, protože její tepelná kapacita je 9krát nižší než tepelná kapacita vody uvnitř (0,54 kJ / kg • ° С oproti 4,18 kJ / kg • ° С). Litinová baterie se proto ochladí současně s chladicí kapalinou, již ne. Silumin a ocel se ochladí rychleji, protože pojmou mnohem méně vody.
2. V sítích dálkového vytápění prostě neexistuje vodní kladivo. Maximální provozní tlak – 10 barů, zkušební tlak – 12 barů. Moderní hliníková zařízení takový tlak snadno vydrží..

Fotografie topných radiátorů

Shrnout

Nyní víte, podle jakých parametrů si vybrat otopná tělesa. Hlavní věcí je zjistit vlastnosti topného systému domu..

Jako závěr

Stojí za zmínku, že jakýkoli z popsaných typů baterií lze použít pro topné systémy v obytných prostorách. Přestože je nákup bimetalických zařízení často nepraktický, protože jejich výhody jsou prakticky stejné jako u hliníkových a náklady jsou několikanásobně vyšší. Proto je lepší, aby i nadále zůstávaly v průmyslových a veřejných zařízeních..

Je nežádoucí instalovat hliníkové spotřebiče v bytech kvůli poklesům tlaku v systému, které negativně ovlivňují kov. Optimální a časem prověřenou možností pro byty jsou litinové baterie. Tak či onak, musíte se soustředit na finanční možnosti a osobní přání..

Pro ty, kteří se nechtějí ponořit do nezávislých výpočtů, doporučujeme použít speciální kalkulačku pro výpočty, která zohledňuje téměř všechny nuance, které ovlivňují účinnost vytápění místnosti:
