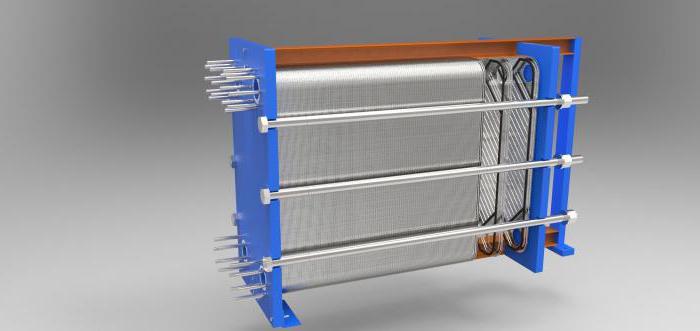

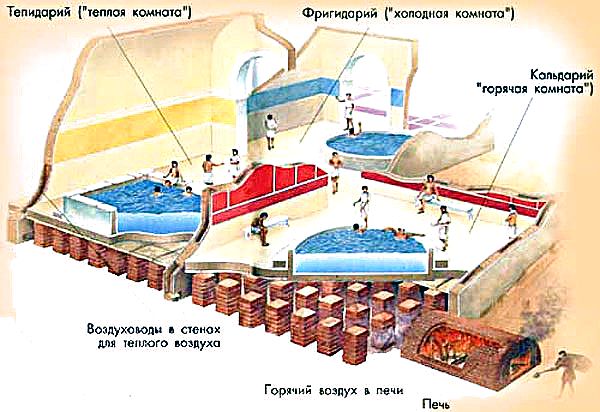

Lämmönvaihtimien ulkonäön historia.

Lämmönvaihtimia on ollut olemassa ihmisen ilmestymisen jälkeen maan päällä ja jopa ilman häntä. Aurinko lämmittää merta, kiviä, maata päivällä; yöllä luonnollinen lämmönvaihdin luovuttaa lämpöä ja ylläpitää lämmön tasapainoa maan päällä. Maan punaisen ydin lämmittää myös maata. Osoittautuu, että niin kauan kuin maan päällä on mieli, niin paljon ja ihmiskunta pohtii kysymystä siitä, mikä on lämmönvaihdin ja miten sitä käytetään omaksi parhaaksesi..

Historiallisesti on tosiasia, että viittauksia esimerkiksi levylämmönvaihtimeen löytyy freskoista, jotka ovat peräisin 6. vuosisadalta eaa. Lämmönsiirron periaate yhdestä väliaineesta, toinen on kuvattu laitteissa “Term” – antiikin kreikkalaiset kylpyammeet.

Muinaiset soturit käyttivät myös panssaroitaan ja laittivat niihin kuumia hiiliä saadakseen kuumaa vettä ja laskivat panssarin vesitynnyriin. Mutta nämä ovat kaikki historiallisia käsitteitä – mikä on lämmönvaihdin.

Lämmönvaihtimien tarkoitus

Lämmönvaihdin on laite, jonka pääasiallinen tehtävä on siirtää lämpöenergiaa työväliaineesta toiseen. Kaasumainen aine, hapot ja emäkset, höyry, vesi ja erilaiset liuokset voivat toimia lämmön kantajana..

Nykyään suosituimmat lämmönvaihtimet ovat levylaitteita. Niitä käytetään menestyksekkäästi seuraavilla aloilla:

• kemiallinen;
• Öljynjalostus;
• kaasu;
• atomi;
• petrokemian;
• energia;
• yhteisöllinen ala.

Laitteen rakenne, komponenttien materiaali ja muut parametrit on valittava teknisen prosessin ominaisuuksien ja vaaditun suorituskyvyn perusteella. ProTeplo -yrityksen kollegat kertovat lisää lämmönvaihtimien tyypeistä ja niiden tarkoituksesta https://proteplo.org.

Sovellukset

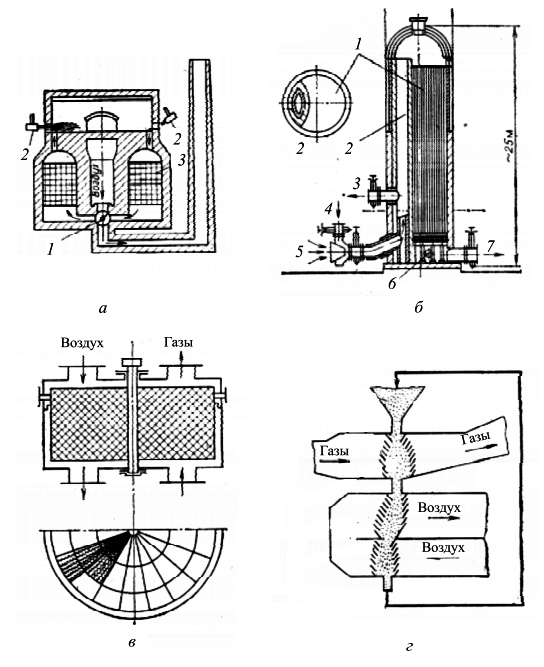

Virtauskaasupylväiden laite, kaavio ja toimintaperiaate

Seuraavat lämmönsiirtolaitteiden käyttöalueet erotetaan:

• jäähdytysjärjestelmät;
• lämmitysjärjestelmät;
• ilmastointijärjestelmät;
• kemianteollisuus;
• uima -altaiden lämmitys;
• aurinkokeräimet;
• mekaaninen suunnittelu;
• ilmanvaihtojärjestelmät;
• metallurgia;
• apteekki;
• autojen valmistus;
• Ruokateollisuus.

Lisäksi on mahdollista käyttää lämmönsiirtolaitteita kotitalouksien lämmitykseen. Voit asentaa laitteen joko itsenäisesti tai ohjatun toiminnon avulla. Tämän tekniikan käyttö auttaa jakamaan lämmön tasaisesti huoneeseen..

Rakenne ja toimintaperiaate

Toimintamekanismi on helppo harkita esimerkkinä esiasennetusta levylämmönvaihtimesta. Rakenne tarjoaa kaksi piiriä ja neljä lähtöä. Lamellilaite erottaa virtaukset paineen ja lämpötilan mukaan. Hapot ja muut nesteet toimivat lämmön kantajina..

Lämmönvaihtimet liittyvät yhteen lattialämmityspiiriin ja toiseen lämmityslaitokseen.

Keskuslämmitysvälineen suora liittäminen ei ole mahdollista, koska tämä johtaa lämpimän lattiapäällysteen rikkoutumiseen.

Tämä johtuu lämmityslaitoksen paineen noususta, lämpötilaeroista ja kemiallisesti aggressiivisten aineiden esiintymisestä jäähdytysnesteessä..

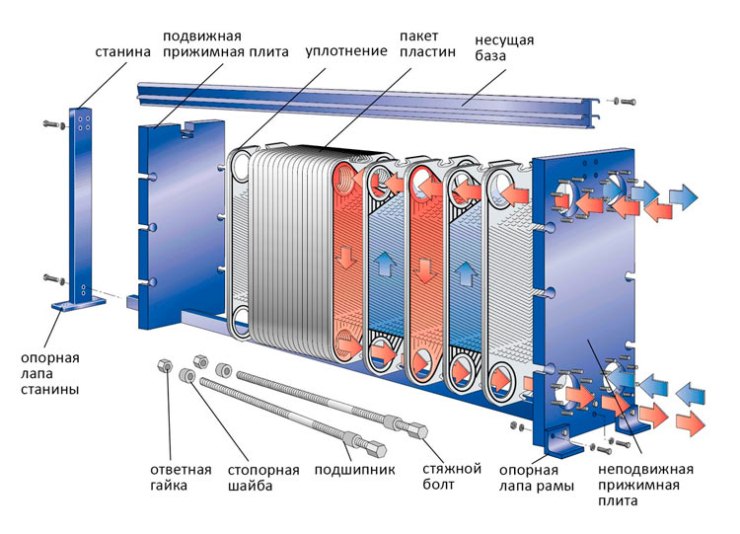

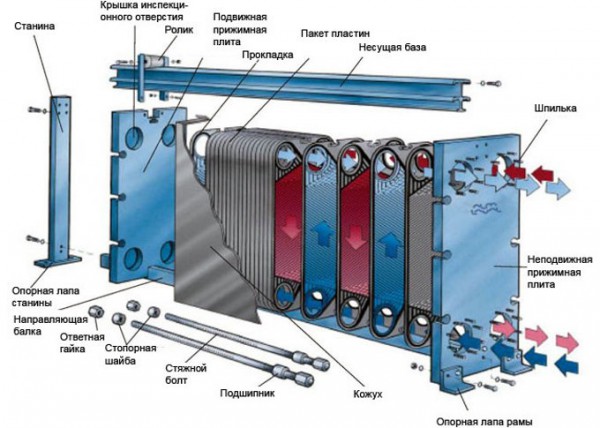

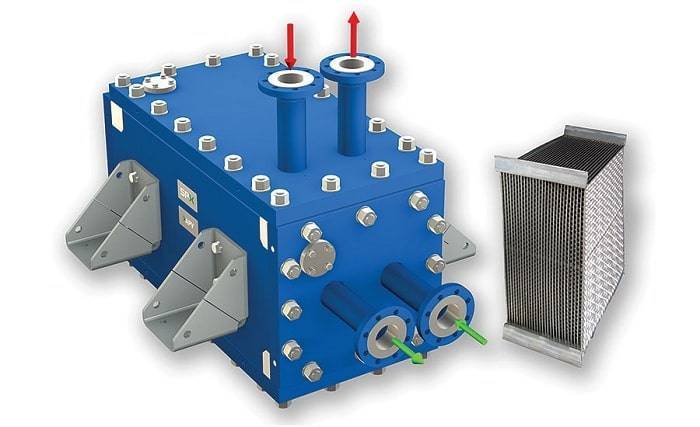

Lämmönvaihtimen rakenne on esitetty alla olevassa kuvassa..

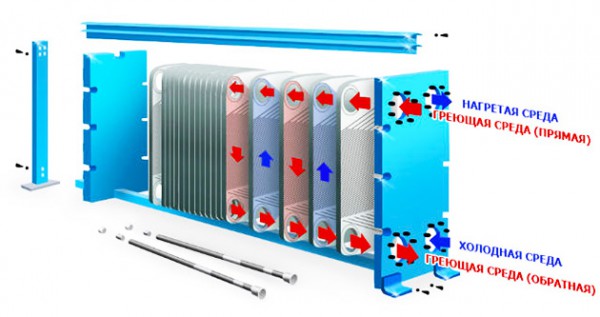

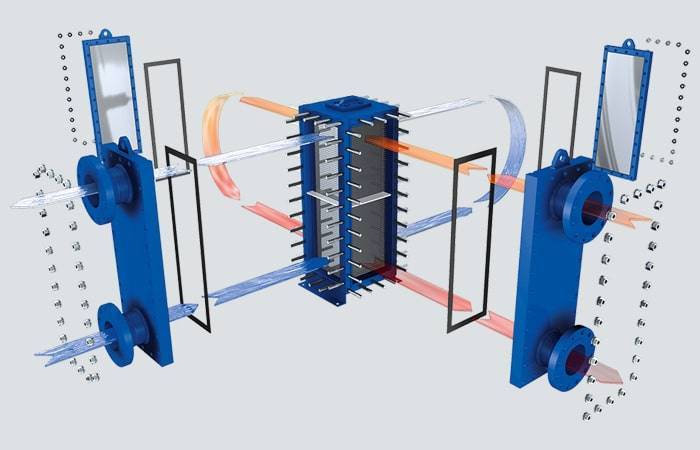

Levylämmönvaihtimen kaavamainen laite

Lämmönvaihtimen rakenne on:

• runko, joka laitteen toisella puolella on kiinnitetty kiinteään painelevyyn ja toimii tukielementtinä;
• levypaketti, joka muodostaa kanavat jäähdytysnesteelle ainesosien välillä;
• runko, joka koostuu siirrettävästä painelevystä, kiinteästä painelevystä ja takatolpasta;
• kotelo, joka suojaa laitetta ulkoisilta vaikutuksilta;
• nastat, jotka sijaitsevat reikien reunalla, joiden läpi jäähdytysneste tulee laitteeseen;
• kanavien tiiviyden edellyttämä tiiviste;
• tuki- ja kiinnityselementit (ohjauspalkit, laakeripesä, sängyn jalat ja kehykset, laakerit, pultit, mutterit, aluslaatat).

Kuvan siniset ja punaiset nuolet osoittavat lämmönvaihtimen sisällä olevan kylmän ja kuuman jäähdytysnesteen liikesuunnat..

Jokapäiväisessä elämässä käytetään lämmönvaihdinta, jonka toimintaperiaate perustuu virtausten erottamiseen ja lämpimien lattioiden itsenäisen toiminnan ylläpitämiseen alennetussa 1,5 baarin käyttöpaineessa ja puhtaan veden liittämiseen..

Lämmönsiirtolaitteiden rakenne koostuu kolmesta levyryhmästä:

1. Soitettu, kuuluu autonomiseen lämmitysjärjestelmään alennetulla paineella.
2. Soitettu, kuuluu keskuslämmitysjärjestelmään, jossa on korkeampi lämpötila ja paine.
3. Erottaminen, jolle on ominaista pieni paksuus ja lämmön siirtäminen keskitetystä järjestelmästä autonomiseen.

Levyjen lukumäärä ja parametrit määräävät lämmönsiirtolaitteiden kapasiteetin. Jokainen laite olettaa puhdistussuodattimen asennuksen. Se pystyy pitämään karkeat hiukkaset: asteikon, lastut ja muut. Suodatin tarvitsee säännöllistä huuhtelua puhdistusaineilla.

Lämmönvaihtimen toimintaperiaate on siirtää lämpöenergiaa lämmönsiirtimestä toiseen. Laitteen mukana toimitetaan suora lämmitys- ja kylmäaine. Kun ne kulkevat levyjen välillä kanavien läpi, kylmä väliaine kuumennetaan. Lämmönvaihtimen poistoaukosta saadaan lämmitetty väliaine ja paluulämmitysväliaine. Laitteen sisällä lämmönsiirtonesteet liikkuvat toisiaan kohti, toisin sanoen vastavirtaan, eivätkä voi sekoittua, koska ne on erotettu levyillä.

Laitteen ominaisuudet

Lämmönsiirtolaitteet on merkitty seuraavilla tiedoilla:

• testipaineen taso;
• suurin käyttöpainetaso;
• suurin käyttölämpötila;
• valmistaja.

Lisäksi paketti sisältää kaavion ja tietolomakkeen alkuperämaan kielellä, tarvittaessa käännettynä myyntimaan kielelle..

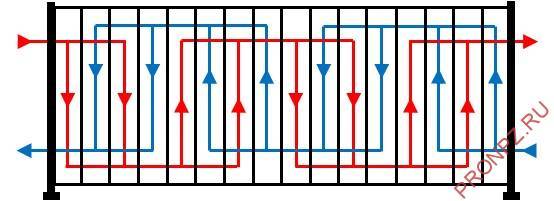

Muotojen mahdollinen diagonaalinen ja pystysuuntainen järjestely. Muotojen diagonaalinen järjestely edellyttää asennusta vain pystysuoraan asentoon. Sitten on mahdollista, että kuumaa vettä pääsee lämmönvaihtimeen ylhäältä alas. Tässä tapauksessa lämpö siirretään autonomiseen järjestelmään jakolevyjen avulla.

Tulovesi on korkeammassa lämpötilassa ja poistoaukossa laskee. Tässä tapauksessa itsenäiseen järjestelmään kuuluvassa piirissä jäähdytysnesteen liike tapahtuu alhaalta ylöspäin. Alemmilla tasoilla veden heikko lämmitys tapahtuu, kun lähestyy ylempää tasoa, lämmitys kasvaa. Tämä helpottaa järjestelmän käyttöä. Veden syöttö laitteisiin on mahdollista pakotetun kierron vuoksi.

Mitä käytetään jäähdytysnesteenä?

Jos puhumme Venäjästä, keskitetyt järjestelmät toimivat kaikki veden päällä. Euroopassa tilanne on epäselvä – käytetään vettä, pakkasnestettä, öljyä jne..

Tärkeintä on, että jos lämmitysjärjestelmän käyttäjä ottaa osan jäähdytysnesteestä, hänen on maksettava valtava sakko. Tästä syystä siellä käytetään lämmönvaihdinta..

Sen ansiosta on mahdollista siirtää lämpöä epäsuorasti keskuslämmitysjärjestelmästä talon / huoneiston lämmitysjärjestelmään. Todellisuudessa Venäjällä ne näyttävät tietysti hieman erilaisilta..

Siitä huolimatta Venäjän federaation lämmönvaihtimilla on suuria etuja käytössä.

Miksi on järkevää asentaa lämmönvaihdin??

Monet kehittäjät harkitsevat nykyään LCD -viestintää järjestäessään mahdollisuutta asentaa lämmönvaihtimet talon kellariin. Tämän ansiosta jokainen vuokralainen voi maksaa vain kulutetusta lämmöstä.

Teknisesti se näyttää tältä – talossa on yksi lämmitysputki, josta asukkaat voivat haluttaessa valikoivasti saada lämpöä vaadituissa määrissä.

Tämä saavutetaan asentamalla erilaisia ​​sääntelyjärjestelmiä:

• sään sääntelyn valvonta;
• huoneen nykyisen lämpötilan analyysi;
• lämpötilan säätö lämmityspäässä;
• lattialämmitysjärjestelmien ohjaus, talteenotto jne..

Tällaisessa järjestelmässä se on järkevää myös siksi, että keskuslämmitysputki asennetaan erityisputkilla. Asunnoissa käytetään muuta viestintää. Ensinnäkin se säästää rahaa (kehittäjä myy asuntoja halvemmalla). Toiseksi asunnon putket kestävät suuruusluokkaa pidempään..

Mistä moderni lämmönvaihdin koostuu

Moderni lämmönvaihdin koostuu useista osista, joista jokaisella on oma tärkeä roolinsa:

• kiinteä levy, johon kaikki syöttöputket on kytketty;
• Painelevy;
• lämmönvaihdinlevyt, joissa on tiivistetyypit;
• ylä- ja alaohjaimet;
• takateline;
• kierteitetyt nastat.

Tässä kuvassa on kuoren ja putken lämmönvaihdin.

Tämän ainutlaatuisen rakenteen ansiosta lämmönvaihdin pystyy tarjoamaan tehokkaimman asettelun käytetyn lämmönvaihtimen koko pinnalle, mikä mahdollistaa pienikokoisen lämmityslaitteen luomisen. Ehdottomasti kaikki kootun pakkauksen levyt ovat samat, vain osa niistä on käännetty toista kohti 180 asteen kulmassa. Siksi koko paketin supistumisen aikana kanavien on muodostuttava. Lämmitysprosessin aikana niiden läpi virtaa työneste, joka osallistuu lämmönvaihtoon. Tämän järjestelmäelementtien järjestelyn ansiosta kanavien oikea vuorottelu saavutetaan..

Nykyään voimme turvallisesti sanoa, että levytyyppiset lämmönvaihtimet ovat suositumpia teknisten ominaisuuksiensa vuoksi. Kaikkien nykyaikaisten lämmönvaihtimien keskeinen elementti on lämmönsiirtolevyt, jotka on valmistettu syövyttämättömästä teräksestä ja joiden levyn paksuus on 0,4-1 mm. Valmistuksessa käytetään korkean teknologian leimausmenetelmää.

Käytön aikana levyt puristuvat toisiaan vasten muodostaen siten rakoja. Jokaisen levyn etupuolella on erityiset urat, joihin on erityisesti asennettu kumitiiviste, joka takaa kanavien täydellisen tiiviyden. Kaikkiaan reikiä on neljä, joista kaksi tarvitaan lämmitetyn väliaineen syöttämiseksi ja poistamiseksi kanavalle, ja kaksi muuta ovat vastuussa lämmitys- ja kuumennetun aineen sekoittumisen estämisestä. Jos jokin pienistä piireistä on läpimurto, levylämmönvaihtimet on suojattu tyhjennysurilla.

Jos väliaineen virtausnopeudessa on suuri ero ja lopullisissa lämpötiloissa on hyvin pieni ero, on mahdollista käyttää uudelleen lämmönvaihtoprosessia, joka tapahtuu silmukan kaltaisen virtaussuunnan kautta.

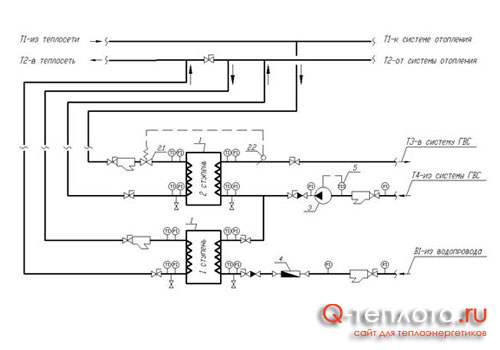

Kaksivaiheinen peräkkäinen järjestelmä.

Verkko

vesi haarautuu kahteen puroon: yksi

kulkee virtaussäätimen PP läpi ja

toinen lämmittimen läpi

vaiheet, sitten nämä virtaukset sekoittuvat

ja mene lämmitysjärjestelmään.

Klo

suurin paluuveden lämpötila

70 ° C lämmityksen jälkeen

ja

kuuman veden keskimääräinen kuormitus

vesijohtovettä käytännössä

lämpenee normaaliksi ensimmäisessä vaiheessa,

ja toinen vaihe puretaan kokonaan,

siitä asti kun RT -lämpötilansäädin sulkeutuu

lämmittimen venttiili ja koko verkko

vesi tulee virtaussäätimen kautta

PP lämmitysjärjestelmään ja järjestelmään

lämmitys saa enemmän lämpöä

laskettu arvo.

Jos

paluuvesi on järjestelmän jälkeen

lämmityslämpötila 30-40 ° C

, esimerkiksi positiivisessa lämpötilassa

ulkoilmaa ja lämmitä sitten vesi sisään

ensimmäinen askel ei riitä, ja se

lämpenee toisessa vaiheessa. Toinen

piirin ominaisuus on periaate

asiaan liittyvää sääntelyä. Sen ydin

koostuu virtaussäätimen asettamisesta

ylläpitää tasaista virtausnopeutta

verkkovesi tilaajan tulolle

yleensä kuumuudesta riippumatta

veden syöttö ja säätimen asento

lämpötila. Jos kuorma on kuuma

veden syöttö kasvaa, sitten säädin

lämpötila avautuu ja antaa

lämmittimen kautta enemmän verkkoa

vettä tai koko päävesivettä

vähentynyt veden virtaus säätimen läpi

virtausnopeus, joka johtaa lämpötilaan

verkon vesi hissin sisäänkäynnillä

pienenee, vaikka jäähdytysnesteen virtausnopeus

pysyy vakiona. Lämpöä ei annettu

kuuman kuormituksen aikana

vesihuolto, kompensoitu jaksojen aikana

kevyt kuorma, kun hissi vastaanottaa

korkean lämpötilan virtaus. Vähennä

sisäilman lämpötila ei ole

tapahtuu, koska käyttänyt

lämmön varastointikapasiteetti

rakennusten suljetut rakenteet. Tämä ja

kutsutaan asiaan liittyväksi sääntelyksi,

joka tasapainottaa päivittäin

epätasainen kuormitus

vesihuolto. Kesällä, milloin

lämmitys pois, lämmittimet

sisältyvät työhön peräkkäin

käyttämällä erityistä puseroa. Tämä

järjestelmää sovelletaan asuin- ja julkisissa tiloissa

ja teollisuusrakennukset suhteella

kuormia

Järjestelmän valinta riippuu keskusjärjestelmän aikataulusta

lämmön vapautumisen säätö: lisääntynyt

tai lämmitys

johdonmukainen

järjestelmät verrattuna kaksivaiheisiin

sekoitus on kohdistus

päivittäinen lämmitysaikataulu,

parempi jäähdytysnesteen käyttö,

mikä johtaa veden kulutuksen vähenemiseen

verkossa. Verkon veden paluu alhaisella

lämpötila parantaa lämmitystehoa,

siitä asti kun voit käyttää veden lämmittämiseen

höyryn poisto alennetussa paineessa.

Tätä varten vähennetään lämmitysveden kulutusta

järjestelmä on (lämmityspisteeseen)

40% rinnakkain ja 25% yli

verrattuna sekoitettuun.

Virhe

– täydellisyyden mahdollisuus puuttuu

automaattinen lämmönsäätö

kohta.

Mitkä ovat laitteen käytön edut??

Tärkeimmät edut, joiden vuoksi tämä laite kannattaa asentaa, ovat:

1. Korkea hyötysuhde. Lämmönvaihdin pystyy toimittamaan optimaalisen lämpöisen veden useisiin talon paikkoihin kerralla.
2. Kannattavuus. Laitteen avulla voit lämmittää vettä suoraan lämmityksestä, sinun ei tarvitse asentaa lämmitintä ja kuluttaa ylimääräistä sähköä ja kaasua.
3. Pieni koko. Laite on melko kompakti eikä vie paljon tilaa.
4. Helppo asentaa ja käyttää. Laite on helppo asentaa, se ei vaadi usein huoltoa ja on helppo puhdistaa.

Hyödyt ja haitat

– helppo asentaa;

– pienet kokonaismitat;

– palvelun yksinkertaisuus;

– kyky muuttaa lämmitettyä aluetta;

– korkea hyötysuhde ja energiansäästö;

– pitkä työaika;

– tietyt rajat käytettäessä enimmäispainetta ja -lämpötilaa;

– tarve laskea jokainen laite erikseen annettujen ominaisuuksien perusteella;

– herkkyys jäähdytysnesteen laadulle ja epäpuhtauksien esiintyminen;

Lämmönvaihtimen laskeminen lämmitykseen

Jokainen lämmönvaihtimen malli on koottu erityisiin käyttötarpeisiin. Laskelmien perusteella määritetään materiaali, levyjen lukumäärä, tekniset ominaisuudet ja mitat. Laitteen valmistaja laatii laskelman. Asiakkaan on annettava vain tarvittavat tiedot:

– lämpötila lämmityspiirissä;

– piirin sisäinen lämpötila;

– sallittu painehäviö;

Näiden tietojen selvittämiseksi voit tehdä pyynnön lämmöntoimittajalle. Lämmöntuotto voidaan helposti laskea, jos muut ominaisuudet tunnetaan. Lämmönvaihdinta valittaessa on otettava huomioon muut ominaisuudet, kuten viskositeetti ja työväliaineen saastuminen. Väärillä laskelmilla voi olla syvällinen vaikutus laitteiden käyttöikään, tehokkuuteen ja kustannuksiin..

– Tärkeimmät parametrit otettiin vahingossa huomioon. Laskentavirheet, epätarkkuudet sovelluksen ominaisuuksien määrittämisessä – tämä voi johtaa siihen, että laite likaantuu useammin ja hajoaa nopeammin

– Erittäin vihamielisessä ja saastuneessa ympäristössä materiaalit hajoavat nopeammin ja tukkeutuvat, jos ne eivät sovi jäähdytysnesteeseen.

– Kun saastumismarginaalin arvo on erittäin alhainen, laite peittyy nopeasti asteikolla, ja arvo on erittäin korkea, siitä tulee tehoton

Laitteen ulkonäkö

Kaikilla lämmönvaihtimilla on tekniset ominaisuudet:

• suurin käyttölämpötila, esimerkiksi 200 ° C;
• suurin käyttöpaine, esimerkiksi 30 bar;
• testipaine, esim. 43 bar.

Valmistusmaa on ilmoitettu, tekninen passi valmistajan kielellä, kaavio, ääriviivat. Tarvittaessa passi voidaan kääntää venäjäksi. Eri valmistajien lämmönvaihtimen rakenne ja toimintaperiaate voivat joskus vaihdella hieman. Mutta ydin pysyy samana.

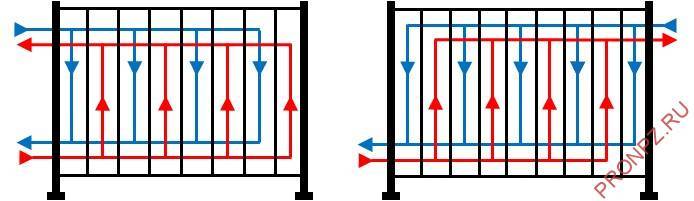

Lämmönvaihtimen piirit voidaan järjestää sekä pysty- että vinosti. Tämä ei vaikuta toimintaperiaatteeseen. Yksinkertaisin järjestely on diagonaalinen järjestely. Tässä tapauksessa lämmönvaihdin on asennettava ehdottomasti pystysuoraan asentoon..

Kuuma vesi keskuslämmitysjärjestelmästä ylhäältä alas tulee lämmönvaihtimeen ja siirtää lämmönsä autonomiseen järjestelmään erotusjärjestelmän kautta. Sisäänkäynnillä on erittäin kuumaa vettä, uloskäynnillä on jo vettä, jonka lämpötila on laskenut. Itsenäisen järjestelmän piirissä jäähdytysneste virtaa alhaalta ylöspäin. Pohjassa vesi lämpenee hieman, ja mitä lähempänä yläosaa, sitä voimakkaampi on lämmitys. Tällaisen laitteen ansiosta järjestelmän on helpompi toimia..

Veden syöttö lämmönvaihtimeen suoritetaan pakotetulla kierroksella. Lämpövoimalaitos toimii omilla pumpuillaan. Ja asunnon itsenäinen lattialämmitysjärjestelmä toimii omalla kiertopumpullaan.

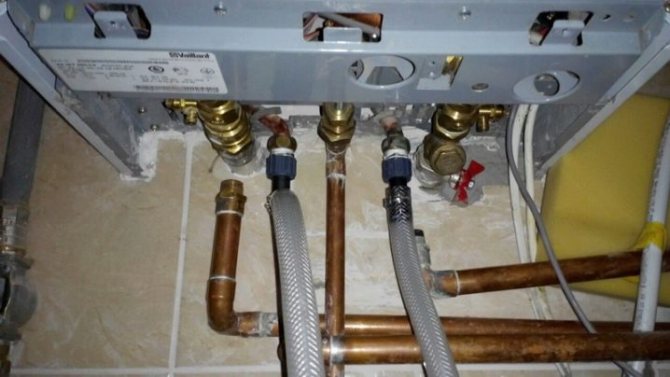

Lämmönvaihtimen asennus

Asennusohjeiden avulla lämmönvaihdin on kiinnitettävä oikein. Se puristetaan seinää vasten erikoiskonsolin tai kiinnitysteipin avulla. Lämmönvaihdin on myös mahdollista asentaa kulman avulla, joka on kiinnitetty lämmönvaihtimen pohjaan. Lisäksi hänet sidotaan putkiin.

Lisäksi sinun on asennettava suodattimet. Lämpövoimalaitoksen piirille on oltava vähintään karkea suodatin. Jos laite on liitetty vanhaan lämmitysjärjestelmään, tarvitaan kaksi suodatinta. Toinen alareunassa, toinen ylhäällä.

Tarvitsemme nostureita ja amerikkalaisia ​​naisia. Jälkimmäiset ovat pikaliittimiä. Tavallinen yksinkertainen amerikkalainen nainen koostuu pääsääntöisesti neljästä osasta: kahdesta kierreliittimestä, liitosmutterista ja tiivisteestä..

Erittäin tärkeä asia asennuksen aikana on liitännän halkaisija, koska laite on melko kompakti. Siinä on pieni määrä jäähdytysnestettä. Levyjen välinen rako on minimaalinen. On suositeltavaa ottaa sama halkaisija kuin tarvitsemme tai enemmän. Esimerkiksi 1 tuuman liitäntä. On parempi ottaa lämmönvaihtimen tehotaso marginaalilla. Tämä ei vaikuta mittoihin.

Kirjaimellisesti yksi tai kaksi senttimetriä enemmän. Mutta toisaalta lämmön poistonopeus kasvaa merkittävästi. Tämä on erityisen tärkeää järjestelmissä, joissa lämpövoimala tuottaa alhaisen lämpötilan. Esimerkiksi kun veden maksimilämpötila on 65-70 ° C, tämä seikka on otettava huomioon, jotta jäähdytysnesteestä voidaan poistaa suurin mahdollinen lämpöenergia.

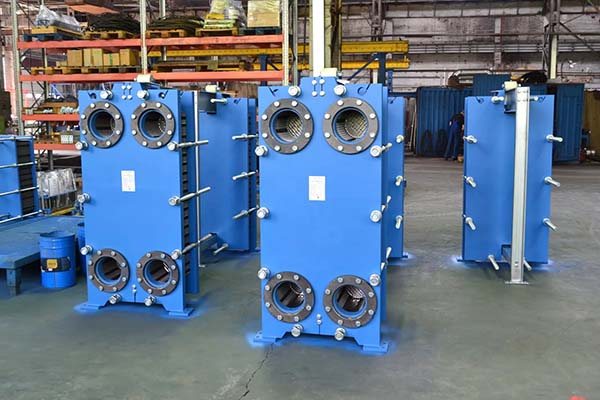

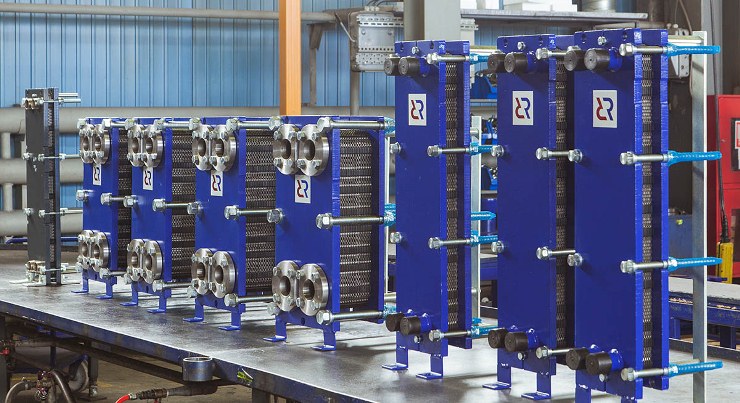

Tiivistetyn levylämmönvaihtimen laite

Jokaisen levylämmönvaihtimen ytimessä on joukko levyjä, jotka on rei’itetty erityisellä tavalla leimaamalla lisäämään lämmönvaihtoaluetta ja muodostamaan kanavia, joiden läpi vesi liikkuu. Levyt on koottu pakkaukseen, päätylevyn päällä on suuttimet lämmitys- ja lämmitysvälineen lämmitysvälineen tuloa ja poistoa varten, joihin kanavat poistetaan levyistä.

Tällaisen lämmönvaihtimen asennus lämmitys- tai käyttövesijärjestelmään ei ole väliä, vain lohkolämpöpisteiden järjestelmät ja teho, jota varten levylämmönvaihtimet on suunniteltu, eroavat toisistaan. Levylämmönvaihtimen valitseminen ja valmistaminen sekä sen tehon lisääminen tai vähentäminen on erittäin helppoa, ellei tietysti lämmönvaihdin ole kokoontaitettava eikä juotettu.

Riippuva lämmitysjärjestelmä, joka toimii ilman lämmönvaihdinta

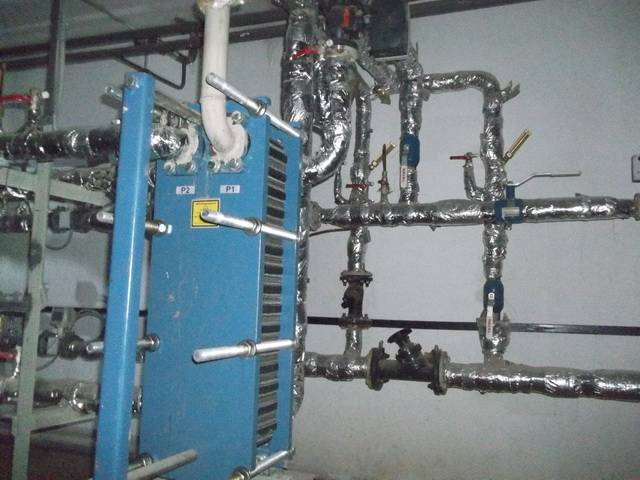

Yksilöllinen lämpöpiste, joka on suunniteltu toimimaan riippuvaisessa lämmitysjärjestelmässä ilman lämmönvaihdinta

On kaksi lämmitysjärjestelmää tai kuinka lämmönsyöttö sanotaan oikein.

Riippuva lämmitysjärjestelmä, jonka me kaikki tunnemme hyvin, on se, että kattila, lämmittävä vesi, syöttää sen putkilinjojen kautta suoraan lämmityslaitteisiin – asunnon lämmityspatterit, ohittamalla lämmönvaihdin.

Mistä materiaaleista lämmönvaihtimet on tehty

Lämmitysjärjestelmien lämmönvaihtimien valmistuksessa käytetään erilaisia ​​materiaaleja, kuten ruostumatonta terästä, silumiinia (alumiinin ja piin seos), messinkiä (käytetään korkeapainejärjestelmissä), kuparia (käytetään olutteollisuudessa, missä sitä käytetään) välttämätön oluen jyrkäksi jäähdyttämiseksi korkean lämmönjohtavuuden vuoksi) muu.

Kuinka kytkeä lämmin lattia lämmitysjärjestelmään lämmönvaihtimen kautta

Lämmintä lattiaa varten tarvitaan myös lämmönvaihdin. Jos haluat esimerkiksi tehdä lämpimän lattian leikkaamalla sen lämmitysjärjestelmään ilman lämmönvaihdinta, jätät koko talon ilman lämpöä, lämpö siirtyy hieman lattioihin, mutta vesi – jäähdytysneste kiertää vain lattianne läpi eikä mene naapureiden luo, hän on ”laiska” ja seuraa lyhintä polkua.

Lämmönvaihtimen asentamisessa lämmitysjärjestelmään on vain yksi haittapuoli, kustannusten nousu asennuksen alkuvaiheessa, mutta kaikki sen edut kattavat enemmän kuin.

Riippuva lämmitysjärjestelmä voidaan helposti päivittää itsenäiseksi järjestelmäksi asentamalla ylimääräinen lämmönvaihdin ohjauslaitteineen. Totta, tämä on tehtävä samanaikaisesti koko kattilahuoneeseen liitetyllä alueella. Mutta tällä tavalla voit säästää jopa 40 prosenttia lämmityslaskuissa verrattuna nykyisiin kustannuksiisi asentamatta tarvittavaa lämmönvaihdinta lämmitysjärjestelmään..

Mikä on nopea TTAI-lämmönvaihdin.

Nopea lämmönvaihdin TTAI

Nopeat TTAI-lämmönvaihtimet ovat vaippa- ja putkilämmönvaihtimen moderni versio. TTAI-lämmönvaihtimen pääpiirteenä on, että tämäntyyppisessä lämmönvaihtimessa käytetään putkipakettia, joka koostuu suuresta määrästä erityisen ohutseinäisiä, halkaisijaltaan pieniä lämmönvaihtoputkia, joissa on ylimääräinen reunus tai monimutkainen profiili. TTAI-lämmönvaihtimissa ja levylämmönvaihtimissa on itsepuhdistuva vaikutus, ja hyötysuhde voi olla jopa korkeampi kuin levylämmönvaihtimissa.

Tällaiset tekniset ratkaisut mahdollistivat TTAI-laitteiden painon ja koon pienentämisen lähes kymmenkertaisesti verrattuna perinteisiin kuori- ja putkistoihin ja jopa tiivistettyihin levylämmönvaihtimiin..

Mikä on kapasitiivinen lämmönvaihdin tai kattila.

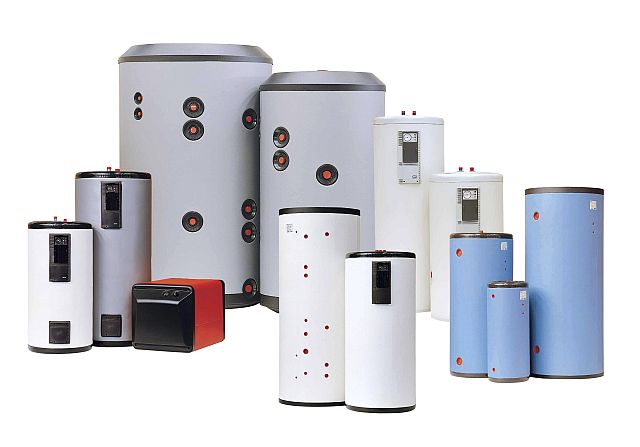

Kapasitiivinen lämmönvaihdin tai kattila

Sanalla sanoen, kattilaa Venäjällä kutsutaan yleensä mihin tahansa lämmönvaihtimeen, koska englannista käännettynä kattila tulkitaan kattilaksi (potti) – laite kuuman veden valmistamiseksi. Siksi on oikein kutsua kapasitiivinen lämmönvaihdin sanalla kattila. Ulkoisesti se näyttää säiliöltä tai tynnyriltä, ​​jonka sisään on sisäänrakennettu kela, jota pitkin lämmitysväliaine tai lämmityselementti liikkuu, jos kattila on sähköinen. Hyvin usein nykyaikaisessa kattilassa on lämmöneristys, joka varastoi lämpöä kuin termos.

Mikä on lämmönvaihtimen talteenottolaite.

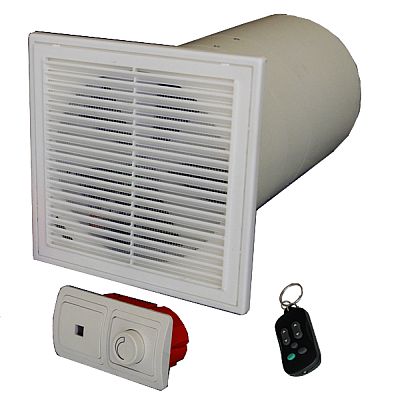

Huoneiston rekuperaattori huoneen ilmanvaihtoon

Tämäntyyppinen lämmönvaihdin on vasta alkanut kehittyä massiivisesti, vaikka historiallisesti se syntyi yhdessä ihmisten kanssa. Asettuessaan luolaan henkilö on jo käyttänyt kotinsa, kiven ja auringon maalämpöä. Talteenottolaite ottaa lämpöä maan syvyyksistä tai rakennuksen tuuletuksen aikana, lämpöä, joka heitetään kadulle yhdessä tuuletettavan ilman kanssa, ja palauttaa sen sitten ihmisen asuntoon lämmön tai kuuman veden muodossa.

Toivottavasti onnistuin antamaan kattavan ymmärryksen yksinkertaisella kielellä – mitä lämmönvaihdin on. Jos olet kiinnostunut minkä tahansa tyyppisen levylämmönvaihtimen itselaskennasta, valinnasta tai ostamisesta, voit tilata sen ilmaiseksi napsauttamalla tätä linkkiä.

Valintasäännöt

Luettelo tärkeimmistä kriteereistä, joihin sinun on kiinnitettävä huomiota valittaessa, sisältää:

• käytetyn lämmönsiirtotyypin ja laadun;
• purkamisen ja kokoamisen helppous;
• lämmönsiirron tyyppi;
• kyky lisätä tehomäärää käytön aikana.

Levynvaihtimia käytetään useammin jääkaappien ja uima -altaiden jäähdytys- ja lämmitysjärjestelmiin, kierrevaihtimia käytetään eri teollisuudenaloilla, vaakasuuntaiset lämmönvaihtimet sopivat paremmin lämmityslaitteiksi.

Kuinka puhdistaa kaasukattilan lämmönvaihdin

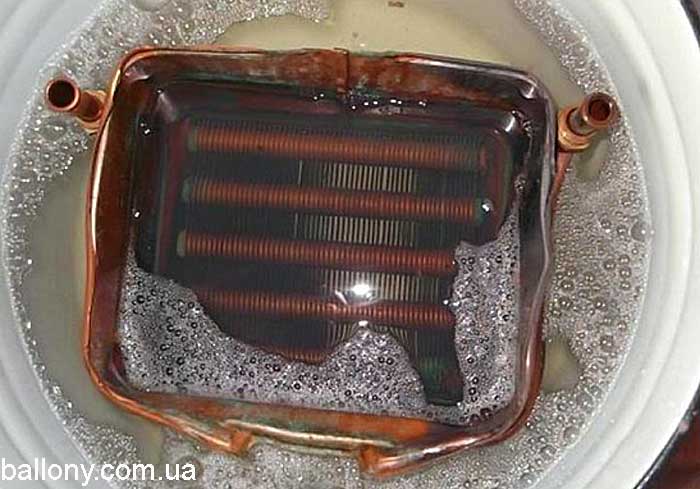

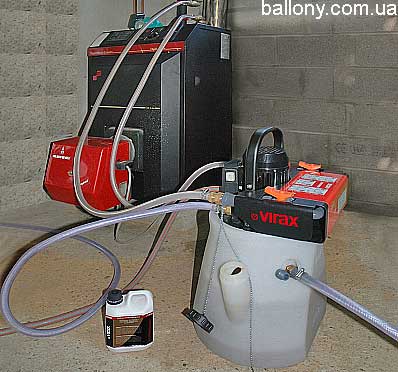

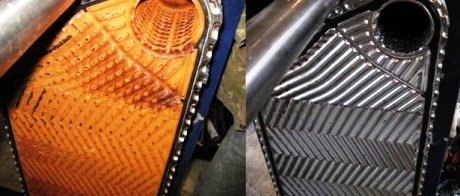

Lämmönvaihtimen huuhtelemiseksi asteikosta käytetään mekaanisia, kemiallisia ja magneettisia puhdistusmenetelmiä. Ensimmäinen vaihtoehto suoritetaan käyttämällä puhdistussauvaa ja kaavinta..

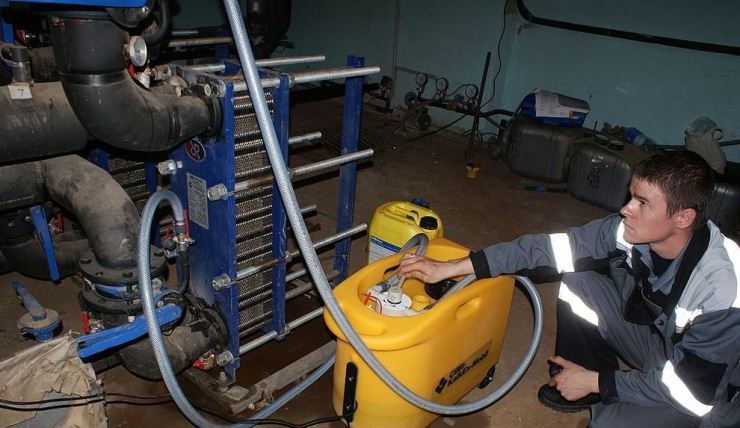

Työkalut voivat olla käsin tai sähköisesti. Kemiallinen vaihtoehto sisältää äyriäisten kemikaalien käytön, jotka voivat irrottaa ja liuottaa saastumisen.

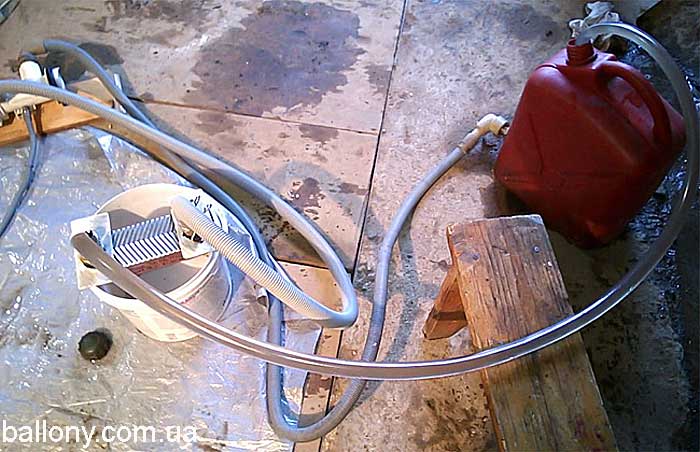

Huuhtele lämmönvaihdin tällä menetelmällä käyttämällä erityistä pumppauspiiriä ja valmistajan määrittämää huuhteluainetta, esimerkiksi Baxi -kaasukattilaa varten.

Algoritmi lämmönvaihtimen huuhtelemiseksi asteikosta:

1. Sammuta kattila.
2. Valmista neste kaasukattiloiden lämmönvaihtimien huuhteluun valmistajan ohjeen mukaan.
3. Täydellisen jäähdytyksen jälkeen sähköverkot irrotetaan siitä ja vesi tyhjennetään.
4. Irrota raidetangot, siirrä painelevyä ja poista sitten jokainen levy varovasti yksitellen. Työskentele käsineillä, jotta et vahingoita käsiä.
5. Kun työskentelet hapon kanssa, vaihda käsineet kumisiin.
6. Valmista astia levyn puhdistamiseen niin, että ne peittyvät kokonaan työliuoksella..
7. Levyt lasketaan koostumukseen 1 tunniksi, minkä jälkeen saostumat jäävät poistetaan vesijohtovedellä harjalla.
8. Puhdistetun rakenteen kokoaminen suoritetaan päinvastaisessa järjestyksessä..

Tarkista lämmönvaihtimen huuhtelun jälkeen kattilan tiiviys jäähdytysnesteen käyttöpaineen alla. Kaikki sähkölaitokset, kaasu ja sähkö on kytketty ja laitteet käynnistetään ensin huuhtelun jälkeen.

Jos vuoto havaitaan, kiristä mutterit tai aseta uusi tiiviste lämmönvaihtimeen.

Käyttö ja hoito

Osien oikea -aikainen tarkastus, ennaltaehkäisy ja vaihto säästää korjauksissa ja uuden laitteen ostamisessa. Laitteen toimintaan vaikuttavat negatiivisesti korroosio- ja osien kulumisprosessit, kitkakuluminen lisääntyneen tärinän aikana sekä altistuminen korkeille lämpötiloille.

Jos ongelmia ei ratkaista ajoissa, rakenne voi epäonnistua. Voit puhdistaa laitteen itse tai antaa sen asiantuntijan tehtäväksi..

Lämmönvaihtimien käyttö eri järjestelmissä

Miksi tarvitset lämmönvaihdinta? Näiden laitteiden toiminta -alue voidaan jakaa useisiin luokkiin: teollisuus, apuohjelmat ja kotitalouksien tarpeet. Kussakin tapauksessa asennus vaihtelee suoritusmateriaalin, mittojen ja tehon sekä kiertävien työvälineiden suhteen.

Millä alueilla lämmönvaihdinta käytetään

Lämmönvaihtimien käyttöalue on erittäin laaja:

• lämmitysjärjestelmät;
• jäähdytysjärjestelmät;
• työskennellessäsi kemikaalien kanssa;
• aurinkokeräimillä;
• uima -altaiden lämmitykseen;
• ilmanvaihtojärjestelmät;
• ilmastointijärjestelmät;
• koneenrakennuksen alalla;
• metallurginen teollisuus;
• lääketeollisuus;
• elintarviketeollisuus (sokeri, olut, meijeri ja muut);
• Autoteollisuus;
• kemianteollisuus.

Lämmönvaihtimien rakenne ja toimintaperiaate vaikuttavat eri alueiden toimintaan, mukaan lukien sekä teollinen tuotanto että yhteiskunnallisesti ja kulttuurisesti merkittävät kohteet. Samaan aikaan niiden käyttö on mahdollista myös yksityisten asuinrakennusten lämmitysjärjestelmissä, joissa lämpötilan ylläpitäminen on akuutti. Lämmönvaihtimien asennus ja kokoonpano voidaan tehdä sekä itsenäisesti että asiantuntijoiden avulla. Laitteen tarkoitus on jakaa lämpö tasaisesti huoneeseen..

Lämmitysjärjestelmässä

Lämmitysjärjestelmän lämmönsiirtolaitteet voivat vähentää merkittävästi resurssien kulutusta ja saavuttaa prosessin korkean hallinnan ja säätelyn.

Lämmitysjärjestelmä voi olla:

• riippuvainen – järjestelmä ilman lämmönvaihdinta, kun lämpöä syötetään keskuslämmityspisteestä säännöllisesti tietty määrä;
• riippumaton – järjestelmä, jossa on lämmönvaihdin, jonka avulla voit säätää tulevan energian määrää loppukäyttäjän tarpeiden mukaan.

Miksi tarvitset lämmönvaihtimen lämmitysjärjestelmään? Hän jakaa yhden rakenteen kahteen osaan: toinen niistä kuuluu toimittajalle ja toinen lämmönkuluttajalle. Laite toimii väliasemana, jonka läpi kulkee kuumaa vettä, jossa on erilaisia ​​epäpuhtauksia: pakkasnestettä, öljyä ja muita komponentteja.

Lämmönvaihdin ITP: ssä

Levylaitteiden käyttö yksittäisen sähköaseman automatisointiin voi vähentää energiahäviöitä jopa 40% asennuksen tehokkuuden vuoksi.

Riippumaton lämmitysjärjestelmä koostuu pääpisteestä, joka jakaa lämpöä eri kohteiden välillä, ja lisälämmönvaihtimista, jotka on asennettu yksittäiseen lämpöpisteeseen, josta lämpö menee loppukuluttajalle.

Lämmönvaihtorakenteen läsnäolo tässä järjestelmässä on mahdollisuus asunnon omistajalle säätää huoneen lämpötilajärjestelmää. Se ei kuluta liikaa lämpöä, mikä johtaa merkittäviin resurssien säästöihin.

Lämminvesijärjestelmässä

Vaipan ja putken lämmönvaihtimen tehon vahvistaminen on mahdollista vain kelan suuremman leveyden ja pituuden vuoksi, mikä vaikuttaa negatiivisesti rungon mittoihin. Tilava muotoilu vie paljon tilaa ja on hankala asentaa. Levylämmönvaihdin, jonka mitat ovat 3 kertaa pienemmät, mahdollistaa saman suorituskyvyn.

Kattilahuoneessa

Yleinen käytäntö on kahden tyyppisten lämmönvaihtimien käyttö kattilahuoneissa. Se on keino suojautua vasaralta, kemiallisilta ja mekaanisilta epäpuhtauksilta, korkeuseroilta. Riippumattomat silmukat mahdollistavat jokaisen mallin itsenäisen ohjauksen ja säädön. Tässä tapauksessa kattiloiden käyttöaika kasvaa merkittävästi, laitteen seinien mittakaava ei kerry..

Lämmönvaihtimien käyttö teollisuudessa

Lämmönvaihtimilla on erilainen teknologinen merkitys. Kaikki mallit voidaan jakaa kahteen laajaan luokkaan:

• lämmönvaihtolaitteet, joissa pääprosessi on lämmönsiirto;
• lämmönsiirtolaitteet, joissa tärkeimmät ovat jäähdytys, kondensaatio, pastörointi ja muut prosessit, ja lämpöenergian siirto toimii mukana.

Pääsovelluksen mukaan mallit on luokiteltu ryhmiin:

• kondensaattorit;
• lämmittimet;
• jääkaapit;
• höyrystimet.

Niiden käyttö on laajalti kysytty eri toimialoilla. Laitteen käyttöönotto teknologisessa prosessissa mahdollistaa nopeuttaa työtä merkittävästi ja parantaa tehokkuutta.

Teollisuuden lämmönsiirtolaitteiden valinta

Voidakseen suorittaa tehokkaasti teollisuuden tehtäviä lämmönvaihtimen on täytettävä teknisen prosessin vaatimukset:

• kyky säätää ja ylläpitää työympäristön lämpötilaa;
• tuotteen kiertonopeuden noudattaminen aineen vaaditun vähimmäiskestojärjestelmän aikana;
• lämmönvaihtimen materiaalin kestävyys työympäristön vaikutuksille;
• laitteen yhteensopivuus jäähdytysnesteen paineen kanssa.

Toinen tärkeä valintaperuste on laitteen tehokkuus ja tuottavuus, yhdistelmä korkeasta lämmönvaihdon intensiteetistä säilyttäen samalla laitteen tarvittavat hydrauliset parametrit..

Erilaisten lämmönvaihtimien käyttö teollisuudessa

Lämmönvaihtimia voidaan käyttää seuraavilla alueilla:

• jälkilämmön käyttö sähkön tuottamiseen;
• tarkka lämpötilan säätö kemiallisten prosessien aikana;
• energian toissijainen käyttö kotitalouksien tarpeisiin;
• kodin lämmitysjärjestelmien lämpötilan ylläpitäminen vakioiduilla parametreilla.

Asetettujen tehtävien perusteella voit valita laitteen optimaalisen mallin tehon, suunnittelun ja muiden parametrien suhteen..

Putki putkessa

Laitteet, joilla on pieni lämmönvaihtoalue ja joita käytetään vain pienitehoisissa laitoksissa energian siirtämiseen kaasu-neste-väliaineissa.

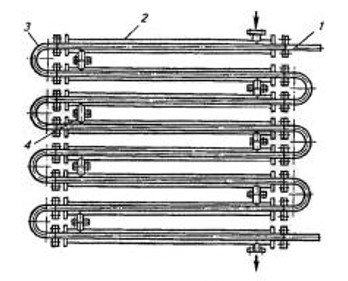

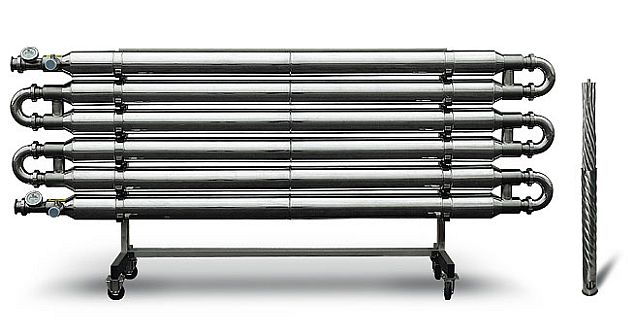

Lämmönvaihtimen kaavio "putki putkessa"

1 – sisäputki; 2 – ulompi putki; 3 – kaareva liitosputki; 4 – liitosputket

Kierrerakenteet

Laitteita käytetään työympäristöjen “neste-neste” vuorovaikutukseen. Höyryä käytetään usein agenttina..

Lämmönvaihtimen päätarkoitus: alennetun paineen lauhduttimet. Jos jäähdytysneste sisältää kiinteitä hiukkasia, kuituja ja muita epäpuhtauksia, laite asennetaan vaakasuoraan asentoon, jotta estetään aineiden kerääntyminen yksikön alaosaan..

Elementtimallit

Lämmönvaihdin koostuu useista osista, jotka on yhdistetty yhdeksi rakenteeksi. Sitä käytetään aktiivisesti, kun on tarpeen työskennellä korkealla paineella tai lämmönsiirtimet kiertävät samalla nopeudella muuttamatta aggregaation tilaa.

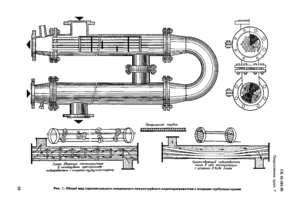

Kuori- ja putkilaitteet

Asennus, jossa jäähdytysnesteet liikkuvat putkien läpi ja rengasmaisessa tilassa. Prosessin nopeuden lisäämiseksi tarjotaan ritilät ja väliseinät. Sovellukset: teollisuus ja kuljetus kaasumaisten ja nestemäisten aineiden lämmitykseen, jäähdytykseen ja kondensointiin.

Kierretyt laitteet

Yksiköt osallistuvat kaasuseosten erottamiseen syväjäähdytyksellä korkeapainelaitteissa. Yksi suunnittelun suurimmista puutteista on muutos lämpörasituksen vaikutuksesta..

Yritysten lämmönsiirtolaitteiden luokittelu

Lämmönvaihtimet ovat laitteita, jotka on suunniteltu vaihtamaan lämpöä lämmityksen ja lämmitetyn työvälineen välillä. Jälkimmäisiä kutsutaan yleensä jäähdytysnesteiksi. Lämmönvaihtimet erotetaan tarkoituksen, toimintaperiaatteen, jäähdytysnesteiden vaiheen, rakenteellisten ja muiden merkkien mukaan

Nimityksen mukaan lämmönvaihtimet on jaettu lämmittimiin, höyrystimiin, lauhduttimiin, jääkaappeihin jne..

Toimintaperiaatteen mukaan lämmönvaihtimet voidaan jakaa talteenotto-, regeneratiivisiin ja sekoittaviin.

Toipuvat laitteet ovat laitteita, joissa lämpö siirretään kuumasta jäähdytysnesteestä kylmään niitä erottavan seinän kautta. Esimerkkejä tällaisista laitteista ovat höyrykattilat, lämmittimet, lauhduttimet jne..

Regeneratiiviset laitteet ovat niitä, joissa yksi ja sama lämmityspinta pestään joko kuumalla tai kylmällä lämmönsiirtimellä. Kun kuuma neste virtaa, laitteen seinät havaitsevat lämmön ja kertyvät niihin; kun kylmä neste virtaa, se havaitsee tämän kertyneen lämmön. Esimerkkejä tällaisista laitteista ovat avotakka- ja lasisulatusuunien regeneroijat, masuunien ilmalämmittimet jne..

Toipuvissa ja regeneratiivisissa laitteissa lämmönsiirtoprosessi liittyy väistämättä kiinteän aineen pintaan. Siksi tällaisia ​​laitteita kutsutaan myös pinnoiksi.

Sekoituslaitteissa lämmönsiirtoprosessi tapahtuu suoralla kosketuksella ja kuumien ja kylmien lämmönsiirtimien sekoittamisella. Tässä tapauksessa lämmönsiirto tapahtuu samanaikaisesti materiaalinvaihdon kanssa. Esimerkkejä tällaisista lämmönvaihtimista ovat jäähdytystornit (jäähdytystornit), pesurit jne..

Jos lämmön- ja massansiirtoon osallistuvat kuumat ja kylmät lämmönsiirtimet liikkuvat lämmityspintaa pitkin samaan suuntaan, lämmön- ja massansiirtolaitetta kutsutaan suoravirtaukseksi, jossa on lämmönsiirtoaineiden vastavirta ja väliaine-vastavirtaus , ja ristivirtauksella-ristivirtaus. Lueteltuja kaavioita jäähdytysnesteiden ja väliaineiden liikkumisesta laitteissa kutsutaan yksinkertaisiksi. Jos ainakin yhden virtauksen liikesuunta muuttuu suhteessa toiseen, ne puhuvat jäähdytysnesteiden ja väliaineen monimutkaisesta liikemallista.

Regeneratiiviset lämmönvaihtimet

Lämmönsiirtojärjestelmien tehokkuuden lisäämiseksi, kun ne toimivat laajalla lämpötilahäviöllä lämmönsiirtimien välillä, on usein suositeltavaa käyttää regeneratiivisia lämmönvaihtimia..

Regeneratiivinen lämmönvaihdin on laite, jossa lämmön siirtyminen jäähdytysnesteestä toiseen tapahtuu lämpöä keräävän massan avulla, jota kutsutaan pakkaukseksi. Suutin pestään määräajoin kuumien ja kylmien lämmönsiirtovirtojen avulla. Ensimmäisen jakson (suuttimen lämmitysjakson) aikana kuuma jäähdytysneste johdetaan laitteen läpi, kun taas sen tuottama lämpö käytetään suuttimen lämmitykseen. Toisen jakson aikana (pakkauksen jäähdytysjakso) laitteen läpi johdetaan kylmä lämmönsiirtoaine, jota lämmitetään pakkauksen keräämän lämmön avulla. Kärjen lämmitys- ja jäähdytysajat kestävät muutamasta minuutista useaan tuntiin.

Jatkuvan lämmönsiirtoprosessin suorittamiseksi lämmönsiirtimestä toiseen tarvitaan kaksi regeneraattoria: kun kuumaa lämmönsiirtoainetta jäähdytetään toisessa, kylmä lämmönsiirto lämmitetään toisessa. Sitten laitteet kytketään, minkä jälkeen kussakin niistä lämmönsiirtoprosessi etenee vastakkaiseen suuntaan. Regeneraattoriparin kytkentä- ja kytkentäkaavio on esitetty kuvassa..

Regeneraattorikaavio kiinteällä suuttimella: I – kylmä lämmönsiirto, II – kuuma lämmönsiirto

Kytkentä tapahtuu kääntämällä venttiilejä (pellit) 1 ja 2. Lämmönsiirtimien liikesuunta on esitetty nuolilla. Yleensä regeneraattorit kytketään automaattisesti säännöllisin väliajoin..

Tekniikassa käytetyistä regeneraattoreista voidaan erottaa korkean, keskitason ja erittäin alhaisen lämpötilan alueilla toimivien laitteiden mallit. Metallurgia- ja lasinsulatusteollisuudessa käytetään regeneraattoreita, joissa on kiinteä suutin, joka on valmistettu tulenkestävistä tiilistä. Masuuni -ilmalämmittimet erottuvat koostaan. Kahden tai useamman yhdessä toimivan tällaisen ilmalämmittimen korkeus on enintään 50 m ja halkaisija enintään 11 ​​m, ne voivat lämmittää jopa 1300 ° C noin 500 000 m3 / h ilmaa. Kuviossa 1 Kuvio 7, a esittää pitkittäisleikkausta masuuneista, joissa on tiilisuutin. Polttokammio palaa helposti syttyviä kaasuja. Palamistuotteet tulevat ilmalämmittimeen ylhäältä ja laskevat alaspäin lämmittäen suutinta, samalla kun ne jäähdytetään ja tulevat ulos pohjasta. Pellin vaihtamisen jälkeen ilma liikkuu alhaalta ylöspäin suuttimen läpi vastakkaiseen suuntaan ja samalla lämpenee. Toinen esimerkki korkean lämpötilan regeneraattorista on teräksenvalmistusuunin ilmalämmitin (kuva 7, b). Kaasumaista (nestemäistä) polttoainetta ja ilmaa kuumennetaan ennen kuin ne syötetään uuniin palamistuotteiden kuumuuden vuoksi.

Riisi. Jotkut regenerointityypit: a – kaavio avotakka -uunista, jossa on regeneraattorit: 1 – portti; 2 – polttimet; 3 – suutin; b – masuunin ilmalämmitin: 1 – lämpöä varastoiva suutin; 2 – polttokammio; 3 – kuumapuhalluslähtö; 4 – ilmanottoaukko polttokammioon; 5 – kuuman kaasun sisääntulo; 6 – kylmäpuhallus sisääntulo; 7 – pakokaasut; c – Jungstrom -järjestelmän regeneratiivinen laite; d – kaavio regeneraattorista, jossa on putoava suutin

Korkeissa lämpötiloissa toimivat lämmönvaihtimet on yleensä valmistettu tulenkestävistä tiilistä. Kiinteällä tiili -suuttimella varustettujen regeneraattoreiden haitat ovat täyteys, toiminnan monimutkaisuus, joka liittyy regeneraattorien säännöllisen vaihtamisen tarpeeseen, lämpötilan vaihtelut uunin työtilassa, lämmönsiirtimien siirtyminen portin vaihdon aikana..

Tekniikan keskilämpötilaprosesseissa käytetään Jungström-järjestelmän pyörivällä roottorilla varustettuja jatkuvatoimisia ilmalämmittimiä (kuva 7, c). Regeneratiivisia pyöriviä lämmittimiä (RVP) käytetään voimalaitoksissa ilmalämmittiminä, jotka käyttävät kattiloista tulevien savukaasujen lämpöä. He käyttävät pakkauksena akseliin kiinnitettyjä litteitä tai aallotettuja metallilevyjä. Roottorin muotoinen suutin pyörii pystysuorassa tai vaakasuorassa tasossa 3 … 6 rpm ja pestään vuorotellen kuumilla kaasuilla (kuumennettaessa) ja sitten kylmällä ilmalla (jäähdytyksen aikana). RVP: n edut kiinteällä suuttimella varustettuihin regeneraattoreihin nähden ovat: jatkuva toiminta, lähes tasainen lämmitetyn ilman keskilämpötila, tiiviys, haitat – lisävirrankulutus, suunnittelun monimutkaisuus ja mahdottomuus eristää lämmitysontti ilmatiiviisti jäähdytysaukosta, koska sama pyörivä suutin kulkee niiden läpi

Ota yhteyttä lämmönvaihtimiin

Puhallus kuumalla nesteellä – saamme kosketuslämmönvaihdon. Ilma – kaasumainen aine on suorassa kosketuksessa juoman nestemäisen väliaineen kanssa. Lämmönvaihto on, mutta ei vielä lämmönvaihdin. Jäähdytystornit ovat täydellisiä kosketuslämmönvaihtimia. Valtavat “putket” epätavallisten tynnyrien muodossa, joita voidaan havaita lämpövoimalaitosten alueella, ovat jättiläismäisiä lämmönvaihtimia. Ne ruiskutetaan kuumalla vedellä, joka poistuu turbiinin lauhduttimesta, jäähdytys suoritetaan ilmakehällä.

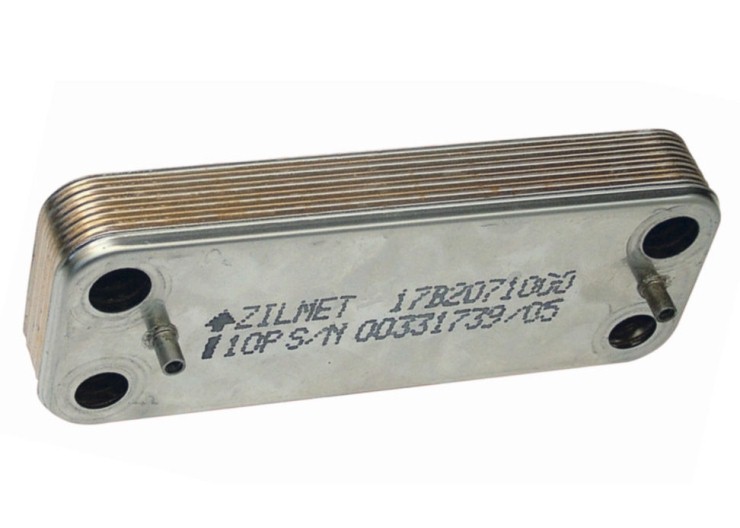

Juotettu levylämmönvaihdin (ei-erotettavissa)

Levylämmönvaihtimet voivat olla erottamattomia juotettuja ja ne ovat kysyttyjä siellä, missä paine ja lämpötila ylittävät kotitalouksien “siviili” – kaasujen ja teknisten nesteiden kuivaimet, lauhduttimet, jäähdyttimet jne..

Lohkolämmönvaihdin – toimintaperiaate

Nämä lämmönvaihtimet koostuvat osista, jotka on kytketty sarjaan. Useiden elementtien ja pienen putkimääräisen yhdistelmä vastaa monikanavaisen kuori- ja putkikoneen periaatetta, joka toimii edullisimmassa järjestelmässä-vastavirtaus. Elementtilämmönvaihtimet ovat tehokkaita, kun lämmönsiirtimet liikkuvat vertailukelpoisilla nopeuksilla muuttamatta aggregaation tilaa.

Upotettu lämmönvaihdin

Lieriömäinen kela toimii tämän laitteen herkkänä elementtinä. Se on astiassa, joka on täytetty nesteellä. Tämä muotoilu lyhentää merkittävästi laitteen lämmön vapauttamiseen tarvittavaa aikaa. Tämän tyyppistä laitetta pidetään yhtenä parhaista laitteista tehokkaan suorituskyvyn suhteen. Sitä käytetään yksinomaan paikoissa, joissa mekaaninen aktivointi ja kiehumisvaihe ovat sallittuja.

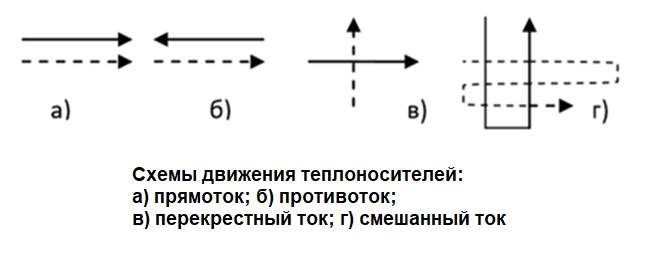

Lämmönsiirtoaineiden (media) liikekaavio

Yhteisvirta – kahden lämmönsiirtimen liike rinnakkain samaan suuntaan.

Vastavirta – kahden lämmönsiirtimen liike rinnakkain vastakkaisiin suuntiin.

Ristivirta – kahden lämmönsiirtimen liike toisiinsa nähden kohtisuorassa suunnassa.

Sekavirta – yksi tai useampi jäähdytysneste tekee useita liikkeitä laitteessa, samalla kun pestään osa pinnasta eteenpäin virtaavan kaavion mukaisesti ja toinen osa vasta- tai ristivirtakaavion mukaisesti.

Lämmönsiirtoaineiden aggregaattitilojen (vaiheiden) dynamiikan mukaan lämmönvaihtimet on jaettu laitteisiin:

• ilman vaihesiirtymiä (lämmittimet, jäähdyttimet);

• jonkin lämmönsiirtimen (höyrystimet, lauhduttimet) aggregaatiotilan muutos;

• molempien lämmönsiirtoaineiden tilan muuttuessa (yksiköt, joiden lämmönvaihtoteho on lisääntynyt, mukaan lukien pakastimet, tasasuuntaajat jne.).

Single pass -järjestelmä

Yksinkertaisimmat levylämmönvaihtimet ovat sellaisia, joissa molemmat nesteet kulkevat vain kerran, joten virtaussuunta ei muutu. Niitä kutsutaan 1-1 yksipäästöpiireiksi, ja niitä on kahta tyyppiä: vastavirta ja rinnakkaisvirta. Yksipäästöjärjestelyn suuri etu on, että nesteen tulo- ja poistoaukot voidaan asentaa kiinteään levyyn, mikä helpottaa laitteen avaamista huoltoa ja puhdistusta varten putkistoa häiritsemättä. Tämä on laajimmin käytetty yhden läpimenon muotoilu, joka tunnetaan U-muotoisena järjestelynä. Siellä on myös yhden läpiviennin Z-kuvio, jossa molempien päätylevyjen läpi on nesteen tulo- ja poistoaukko (kuva 9).

Vastavirtaus, jossa virtaukset virtaavat vastakkaisiin suuntiin, on yleensä edullinen korkeamman lämpöhyötysuhteen vuoksi verrattuna rinnakkaiseen virtaukseen, jossa virtaukset virtaavat yhteen suuntaan..

Monikäyttöinen järjestelmä

Monipäästölaitteita voidaan käyttää myös lämmönsiirron tai virtausnopeuksien parantamiseen, ja niitä tarvitaan yleensä silloin, kun virtausnopeuksien välillä on merkittävä ero (Kuva 10).

PT -levyt voivat tuottaa pystysuoran tai diagonaalisen virtauksen välikappaleiden asennosta riippuen. Pystysuuntaista virtausta varten tämän virtauksen tulo- ja poistoputket sijaitsevat lämmönvaihtimen toisella puolella, kun taas diagonaalisen virtauksen kohdalla ne ovat vastakkaisilla puolilla. Levypaketin kokoonpanoon kuuluu vuorottelevat levyt “a” ja “b” kullekin virtaukselle. Levypaketin asentaminen pystysuoraan virtaukseen edellyttää vain asianmukaista tiivistekokoonpanoa, koska laitteet A ja B vastaavat toisiaan (ne pyörivät 180 ° kuvan 11a mukaisesti). Tämä ei ole mahdollista diagonaalisella virtauksella, joka vaatii molempia kiinnityslevyjä (kuva 11b). Huono virtausjakauma esiintyy todennäköisemmin pystysuorassa virtausryhmässä.

Sähkölämmitys

Jos sinun tapauksessasi ei ole saatavilla kaasukattiloita käyttäviä järjestelmiä, voit käyttää sähköä lämmönsiirtimenä. Lämmityksen luomiseen on monia vaihtoehtoja. Voit esimerkiksi tehdä lämpimän lattian, joka ostetaan valmiilla matoilla ja asennetaan lattian asettamisen yhteydessä..

Voidaan käyttää myös sähköistä vedenlämmitintä. Siitä asennetaan metalli-muoviputkia Ø16 tai Ø20 cm, jotka on asennettu lämpöä eristävälle kerrokselle. Itse järjestelmän osalta voit valita yhdistetyn tai spiraalin.

Putket kiinnitetään erityiseen verkkoon kiinnikkeillä. Kun koko järjestelmä on valmis ja kaikki putket on asennettu, se on tarkistettava. Tämä voidaan tehdä kahdella tavalla. Voit esimerkiksi kaataa vettä paineen alla. Jos vuoto havaitaan, se on poistettava välittömästi. Toinen vaihtoehto on yksinkertaisempi, koska tämä ilma pumpataan järjestelmään. Ilma aiheuttaa melua vuodosta ja löydät vuodon.

Muoto ja sisältö

Koska yrityksemme osaaminen on kaikenlaisten lämmönvaihtimien pesu ja puhdistus, käsittelemme tätä luokitusominaisuutta erikseen..

Rakenteellisten ominaisuuksien perusteella lämmönvaihtimet jaetaan seuraaviin: kuori ja putki, levy, lamelliputket, kierre, elementti (poikkileikkaus), “putki putkessa” ja muut. Tarkastellaan tärkeimpiä:

Riippuva piiri, jossa on kolmitieventtiili ja kiertovesipumput

Riippuvainen kaavio lämmitysjärjestelmän sähköaseman kytkemisestä lämmönlähteeseen, jossa on lämmönvirtaussäätimen kolmitieventtiili ja lämmitysjärjestelmän syöttöputken kierto- ja sekoituspumput.

Tätä ITP -järjestelmää käytetään seuraavin ehdoin:

1 Lämmönlähteen (kattilahuone) lämpötilaohjelma on suurempi tai yhtä suuri kuin lämmitysjärjestelmän lämpötilaohjelma. Tämän kaavion mukaisesti kytketty lämpöpiste voi toimia sekä sekoituksena paluuputken virtaukseen tai ilman sitä, eli antaa jäähdytysnesteen lämmitysverkon syöttöputkesta suoraan lämmitysjärjestelmään.

Esimerkiksi lämmitysjärjestelmän laskettu lämpötilakaavio 90/70 ° C on yhtä suuri kuin lähteen lämpötilakaavio, mutta lähde ulkoisista tekijöistä riippumatta toimii aina 90 ° C: n ulostulolämpötilan kanssa, ja järjestelmään, on tarpeen syöttää jäähdytysnestettä, jonka lämpötila on 90 ° C vain lasketussa ulkoilman lämpötilassa (Kiova -22 ° C). Siten sähköasemalla paluuputken jäähdytetty jäähdytysneste sekoitetaan lähteestä tulevan veden kanssa, kunnes ulkoilman lämpötila laskee laskettuun arvoon.

2 Sähköasema on liitetty paineistamattomaan keräimeen, hydraulikytkimeen tai lämmitysverkkoon, jonka paine- ja tuloputkien paine-ero on enintään 3 m. Vesipatsas..

3 Paine lämmönlähteen paluuputkessa staattisissa ja dynaamisissa tiloissa ylittää vähintään 5 m vesipatsaalla korkeuden sähköaseman liitäntäkohdasta lämmitysjärjestelmän yläpisteeseen (rakennuksen statiikka).

4 Lämmönlähteen tulo- ja paluuputkien paine sekä lämmitysverkkojen staattinen paine eivät ylitä tähän IHP: hen liitetyn rakennuksen lämmitysjärjestelmän suurinta sallittua painetta.

5 Sähköaseman kytkentäkaavion tulisi tarjota lämmitysjärjestelmän automaattinen ja laadukas säätö lämpötilan tai aikataulun mukaisesti.

Kuvaus kolmitieventtiilillä varustetun ITP-piirin toiminnasta

Tämän piirin toimintaperiaate on samanlainen kuin ensimmäisen piirin toiminta, paitsi että valinta paluuputkesta voidaan sulkea kokonaan kolmitieventtiilillä, jossa kaikki lämmönlähteestä tuleva jäähdytysneste ei sekoitu toimitetaan lämmitysjärjestelmään.

Jos lämmönlähteen syöttöputki on täysin päällekkäin, kuten ensimmäisessä järjestelmässä, vain siitä poistunut jäähdytysneste syötetään paluusta lämmitysjärjestelmään.

Riippuva piiri, jossa on kolmitieventtiili, kiertovesipumput ja paine-erosäädin.

Sitä käytetään, kun paine -ero ITP: n liitäntäkohdassa lämmitysverkkoon ylittää 3 mw ….

Erilaisten työympäristöjen käyttö

Hyvin valittu jäähdytysneste voi lisätä työn tuottavuutta merkittävästi.

Vesihöyry

Ylikuumentunut (tyydyttynyt) vesihöyry on yksi yleisimmistä lämmönsiirtonesteistä. Sillä on useita etuja: korkea lämmönsiirto, helppo kuljetus putkien kautta, kyky säätää lämpötilaa. Useimmiten tämäntyyppistä jäähdytysnestettä käytetään teknologisissa prosesseissa, joissa on toistuva haihdutus, kun haihdutettu tuote lähetetään lämmittimiin tai muihin haihdutuslaitoksiin..

Kuuma neste

Kuumat nesteet ja vesi ovat yhtä yleisiä aineina, jotka kiertävät lämmönvaihtimen läpi. Niille on ominaista vähemmän voimakas lämmitys ja tasaisesti laskeva väliaineen lämpötila.

Höyrylle ja vedelle on ominaista yksi merkittävä haitta: lämpötilan noustessa paine kasvaa järjestelmässä jyrkästi. Ruoantuotannossa laitteet eivät voi toimia yli 160 ° С lämpötiloissa.

Öljyliuos

Öljylämmitys on suositeltavaa säilyketeollisuudessa, sillä sen avulla voit käyttää lämmönvaihdinta 200 ° C: ssa.

Kuuma ilma ja kaasu

Kaasua ja kuumaa ilmaa (maksimilämpötila 300-1000 ° C) käytetään kuivaimissa ja uuneissa. Kaasumaisilla aineilla on monia haittoja: niitä on vaikea kuljettaa ja hallita lämpötilan suhteen, niillä on alhainen lämmönsiirtokerroin ja savukaasut saastuttavat voimakkaasti lämmönvaihtimen pintaa..

Erilaisia ​​lämmönvaihtimia lämmitykseen: kuinka ymmärtää ne ja valita oikea?

Lämmönvaihdin on kiinteä osa lämmitysjärjestelmää, jossa tapahtuu lämmönvaihtoprosessi useiden väliaineiden välillä.

Laite koostuu kahdesta levystä: yksi niistä on staattinen ja toinen on siirrettävissä. Molemmissa on reikiä, joiden väliin tiivisteillä suljetut levyt kiinnitetään.

Tällaisen laitteen toimintaperiaatteen ydin on, että aallotetut levyt muodostavat kanavia, joiden läpi neste kiertää. Lämmönsiirtokerroin kasvaa sen lämmitetystä kylmään osaan, koska kosketusalue kasvaa.

Aaltotyyppiseen seinän lähellä olevaan kerrokseen muodostuu ajan myötä turbulenssiprosessi. Erillinen väliaine liikkuu yhden levyn eri puolilla. Tämä liikkeen tapa estää niitä sekoittumasta..

Molempien aineiden kuumeneminen johtuu laitteen kytkemisestä putkistoon. Kun väliaine on kulkenut kaikkien kanavien läpi, se poistuu lämmönvaihtimesta..

Tällaiset laitteet mahdollistavat:

• hyödyntää tarvittaessa energiansiirtoyksiköstä saatua sekundäärilämpöä kotitalouksien tarpeisiin;
• käyttää jäännöslämpöä, kun sähköä syötetään;
• muodostaa tarvittava lämpötilajärjestelmä kemiallisten prosessien suorittamiseksi;
• pidä jäähdytysnesteen lämpötilajärjestelmä asetetulla tasolla kotitalouksien lämmitysjärjestelmissä.

Näkymät

Lämmönvaihtimia on seuraavanlaisia.

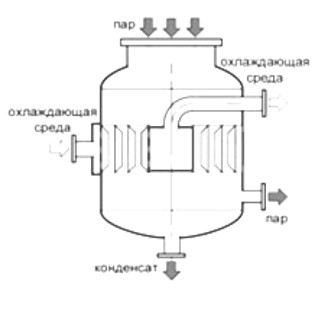

Veden sekoittaminen

Ne ovat laitteita, joissa lämpö siirtyy kahden väliaineen suoran kosketuksen kautta: kuuma ja kylmä.

Tällaisen lämmönvaihtimen toiminnan ydin on se, että neste ja höyry yhdistetään erityiseen kammioon, jonka nopeus ylittää yliääniarvon.

Suunnittelusuutin kiihdyttää sen tällaiseen indikaattoriin. Tämän sekoituksen ansiosta neste kuumenee ja höyry tiivistyy ja vaaditun lämpötilan jäähdytysneste kiertää lämmitysjärjestelmän läpi.

Laitteen kammio mahdollistaa kondensaatiotyhjiön. Tämäntyyppisen lämmönvaihtimen käyttö on mahdollista myös alhaisen höyrynpaineen olosuhteissa..

Pinta

Tällaisten laitteiden rakenne on esitetty bimetalliputkina, joissa on vierintävät alumiiniriput..

Näissä laitteissa ilmavirtausprosessi tapahtuu kovan pinnoitteen ympärillä. Pinnan ja ilmavirran lämpötilat vaihtelevat.

Lämmönvaihto aineiden välillä suoritetaan seinän läpi, johon on levitetty erityistä lämpöä johtavaa materiaalia. Piirit ovat täysin eristettyjä toisistaan.

Pintalämmönvaihtimet on jaettu kahteen tyyppiin:

• regeneratiivinen (väliaineen virtaussuunta pyrkii muuttumaan);
• toipuva (lämmönvaihto jäähdytysnesteestä toiseen suoritetaan piirin vuotavien seinien läpi, kun taas väliaineen virtaussuunta pysyy vakiona).

Toipuva ja sen lajikkeet

Ne on jaettu suunnittelun ominaisuuksien ja käyttöalueen mukaan..

Kuori ja putki

Nämä ovat yksinkertaisimpia laitteita. Ne koostuvat suuresta määrästä pieniä putkia, jotka on juotettu yhteen nippuun ja suljettu vaippaan. Tällaiset lämmönvaihtimet ovat melko tilaa vieviä ja vievät paljon tilaa..

Käytetään höyrystimissä, jääkaapissa, lämmittimissä, lauhduttimissa.

Vedenalainen

Ne ovat litteitä tai lieriömäisiä keloja, jotka on upotettu nesteeseen.

Näitä lämmönvaihtimia pidetään tehottomina, koska lämmönsiirto kelan ulkopuolelta on vähäistä ja nesteellä peseminen tapahtuu erittäin pienessä määrin..

Viite! Vedenalaisen lämmönvaihtimen käyttö on tuottavaa, jos säiliössä oleva neste kiehuu tai sisältää mekaanisia lisäyksiä.

Vedenalaisia ​​laitteita käytetään jääkaappeina ja lauhduttimina sekä veden lämmittämiseen ja teknologisiin ratkaisuihin

Tämän tyyppiset laitteet ovat 2 putkea, jotka sijaitsevat toistensa sisällä ja joilla on eri halkaisijat. Joten neste, jonka lämmitys tai jäähdytys on suoritettava, on suorassa kosketuksessa jäähdytysnesteen kanssa.

Lämmönvaihtoputket on kiinnitetty toisiaan pitkin. Koska niiden halkaisijat eroavat toisistaan, jäähdytysnesteellä ei ole esteitä kiertonsa aikana.

Tällaisia ​​lämmönvaihtimia käytetään pääasiassa elintarviketeollisuudessa, erityisesti viininvalmistuksessa ja maitotuotteiden valmistuksessa..

Ja myös tällaisten laitteiden käyttö on yleistä öljy-, kaasu- ja kemianteollisuudessa..

Kastelu

Tämän tyyppiset lämmönvaihtimet ovat suoria putkia, jotka sijaitsevat päällekkäin ja kastellaan vedellä ulkopuolelta. Ne kiinnitetään hitsaamalla tai käyttämällä laippojen “silmukoita”. Kasteluneste virtaa ylemmän kourun läpi, jonka reunat ovat hampaiden muotoisia. Osa putkistojen kasteluun toimitetusta nesteestä haihtuu.

Tällaisten laitteiden käyttö jäähdyttimien lauhduttimina on yleistä..

Grafiitti: mikä se on

Estä lämmönvaihtimet. Kaikki suorakulmaiset tai lieriömäiset osat on kiinnitetty tiukasti erityisillä kumitiivisteillä tai teflonilla.

Tämän rakenteen sisällä neste liikkuu ristikuviona..

Aluksi grafiitin huokoisuuden poistamiseksi sitä käsitellään erityisillä formaldehydihartseilla. Toinen tai molemmat materiaalit ovat syövyttäviä..

Tärkeä! Jos molemmat nesteet ovat aggressiivisia, painelevyjen sivuille on levitettävä erityisiä grafiittilevyjä..

Tällaisten laitteiden vakaan vaikutuksen vuoksi niiden käyttö on erittäin suosittu kemianteollisuudessa..

Lamelli -ilma tuulettimella

Suunnittelunsa mukaan ne on jaettu kokoontaitettaviksi ja juotetuiksi. Ensimmäiset ovat yleisiä, koska ne voidaan purkaa ja koota ja tarvittaessa puhdistaa ja parantaa niiden tehokkuutta rakentamalla lisälevyjä.

Laite koostuu levyistä, joiden välissä on kumitiivisteet, 2 päätykammiota, kiristyspultit ja runko.

Teräslevyjen paksuus on 0,7 mm, niiden virtauspuoli on aallotettu tai uritettu.

Lämmönsiirtoprosessin tiivistämiseksi levyihin kiinnitetään kumitiivisteet.

Tällaisissa lämmönvaihtimissa oleva lämmönsiirto voi liikkua eteenpäin, taaksepäin tai sekoitettuna..

Tällaisia ​​laitteita käytetään lämmitys-, ilmanvaihto-, ilmastointi- ja jäähdytysyksiköissä. Lisäksi sitä käytetään tekstiili-, öljy-, sellu- ja paperiteollisuudessa sekä muilla teollisuudenaloilla..

Lamelliristikko: toimintaperiaate

Tällaisen lämmönvaihtimen suunnittelun ydin on, että on olemassa yksi erillisten levyjen järjestelmä, jonka välissä on uritetut suuttimet.

Niiden lajikkeet esitetään laajassa valikoimassa.

Jotta voidaan valita pätevästi kanavien muoto nesteen kulkua varten, tarvitaan erilaisia ​​suuttimia.

Tärkeä! Tällaisten laitteiden käyttö lämmönsiirtoon on mahdollista ei -aggressiivisten nestemäisten ja kaasumaisten aineiden lämpötiloissa +200 ° C –270 ° C.

Näitä lämmönvaihtimia käytetään eri kuljetuslaitteistoissa..

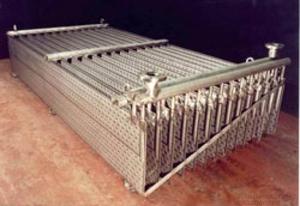

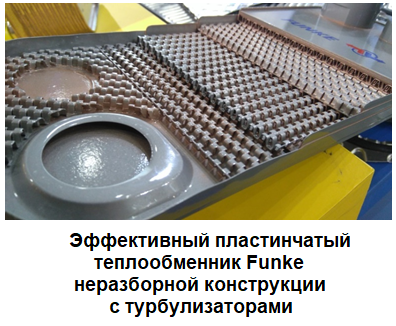

Hitsatut levylämmönvaihtimet

Tiivisteiden puuttuminen on hitsattujen lämmönvaihtimien tärkein suunnitteluominaisuus. Aaltopahvit hitsataan yhdeksi lohkoksi, jossa työväliaine virtaa sisäkanavien läpi ja lämmitetty – ulkoisten kanavien läpi.

SPTO: ta käytetään työskenneltäessä aggressiivisten aineiden kanssa korkeissa lämpötiloissa ja korkeassa työvälineen paineessa.

Hitsattujen lämmönvaihtimien suunnitteluominaisuudet tarjoavat seuraavat edut:

• kompakti;
• korkea lämmönsiirtokerroin;
• merkityksetön lämpöhäviö;
• helppo huolto.

Tiivisteiden puuttuminen hitsatussa PHE: ssä takaa työkanavien täydellisen tiiviyden, mikä mahdollistaa työskentelyn äärimmäisissä olosuhteissa.

Lamellaarinen kokoontaitettava t / o

Prosessin tehokkuus riippuu kytkentäkaaviosta. Täydempi lämmönsiirto vastavirtalaitteesta, kun virtaukset liikkuvat toisiaan kohti.

Mitä ohuempi ohjauslevy, sitä paremmin prosessi etenee. Painelaitteiden osalta seinämän paksuus riippuu kyvystä kestää seinien kuormitusta. Jos putkien seinämien oheneminen on mahdotonta, on tarpeen lisätä lämmityspintaa, tehdä laitteesta pidempi.

Jokainen lämmönvaihdin on valmistettu lämpötekniikan laskelmien mukaisesti, sillä on passi ja se on suunniteltu toimimaan tietyn jäähdytysnesteen kanssa.

Ribbed-lamellar

Niiden ero yllä olevista tyypeistä on se, että rakenteen pohjassa käytetään ohuita seinämiä sisältäviä uralevyjä, jotka on muodostettu korkeataajuushitsauksella..

Ne on kiinnitetty vuorotellen ja niitä voidaan kääntää 90 ° C.

Tällaisia ​​lämmönvaihtimia käytetään usein sekä teollisuudessa (lämpöteknologisissa prosesseissa) että jokapäiväisessä elämässä (ilmanvaihtojärjestelmä lämmön talteenotolla).

Kierre

On vaaka- ja pystysuuntaisia. Niiden rakenne koostuu kahdesta ohuesta metallilevystä, jotka on kiinnitetty ytimeen ja taivutettu spiraalien muodossa. Arkit lisäävät jäykkyyttä kiinnittämällä niihin etäisyydet molemmin puolin hitsaamalla.

Spiraalikanavia rajoittavat päätykannet. Tällaisten kanavien tiivistys tehdään hitsaamalla toisella puolella ja tiivistämällä tiivisteellä toisella puolella. Kun se kuluu, haudutus tapahtuu toisella puolella..

Näin ollen jäähdytysnesteiden irrotuksen todennäköisyys on suljettu pois..

Tätä laitetta käytetään elintarvike-, metallurgia-, sellu- ja paperi-, kaivos-, öljy-, kaasu- ja muilla teollisuudenaloilla..

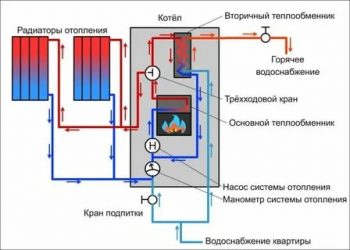

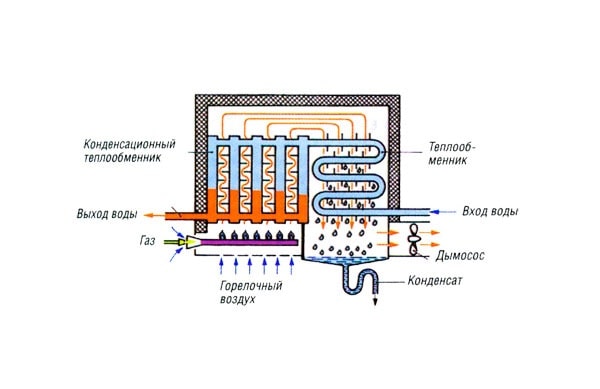

Ensisijaiset, toissijaiset ja bitermiset laitteet

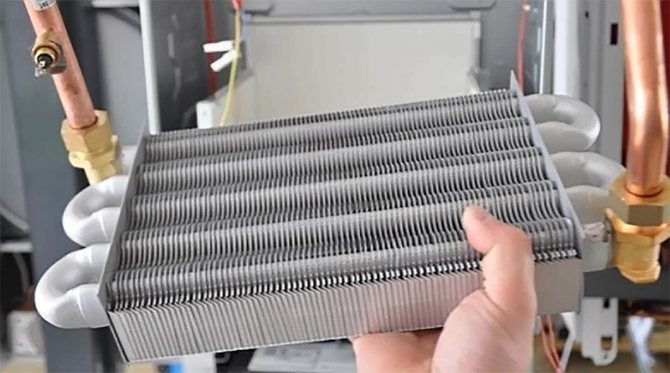

Ensisijainen lämmönvaihdin näyttää suurelta putkelta, jossa on käärmeitä. Tuotannossa käytetään materiaaleja, jotka eivät altistu korroosiolle – ruostumaton teräs, kupari. Yksikkölevyt ovat erikokoisia. Korroosiosuojauksen parantamiseksi työpinnat maalataan. Lämmönvaihdin siirtää kaasun energian lämmönsiirtimelle. Teho riippuu evien lukumäärästä ja putken pituudesta. Lika ja noki ulkopuolelta ja suolakertymät sisäpuolelta voivat heikentää suorituskykyä. Ulkoiset ja sisäiset tekijät aiheuttavat jäähdytysnesteen kierron rikkomisen ja vähentävät yksikön seinien lämmönjohtavuutta. Kattilan käyttöiän pidentämiseksi säännöllinen puhdistus ja huuhtelu on tarpeen. On suositeltavaa ostaa suodattimia.

Kaasukattilan toisiolämmönvaihdin on varustettu toisiinsa yhdistetyillä ruostumattomasta teräksestä valmistetuilla levyillä. Laitteen tehokkuuden takaa hyvä lämmönjohtavuus ja lämmönsiirto -osan koko. Tällaisten lämmönvaihtimien energia siirtyy nesteestä lämmönsiirtimeen. Laitteen teho riippuu levyjen lukumäärästä ja lämmönvaihtoalueesta.

Kaksiteräinen kaksipiirinen lämmönvaihdin toimii kaksoislämmönvaihdon periaatteella: kaasu lämmittää jäähdytysnesteen ja siirtää lämpötilan veteen. Ulkona lämmitysvesi lämmitetään putkessa ja vesi kotitalouksien tarpeisiin lämmitetään sisällä. Kaksipiirisen kaasukattilan yhdistelmälämmönvaihtimen rakenne on yksinkertaistettu. Ei ole tarpeen asentaa kolmitieventtiiliä ja toissijaista lämmönvaihdinta, mikä vähentää koko rakenteen kustannuksia luotettavuudesta tinkimättä. Haittoja ovat alhainen teho kuuman veden syöttötilassa.

Lämmönvaihtimien erottaminen seuraavien periaatteiden mukaisesti:

lämmönsiirtoasteen mukaan

• Toipuva
• Regeneratiivinen

ympäristöjen välisestä vuorovaikutuksesta

• Sekoitus
• Pinta

ajosuunnassa

• Multi-pass
• Yksisuuntainen

Tyypit ja materiaalit

Lämmönvaihtimen tyyppi valitaan sen käyttötarkoituksen ja käytetyn lämmönsiirtimen perusteella.

Luotettavimmat ja kestävimmät laitteet ovat valurautaa. Ne eivät pelkää korroosiota ja niillä on korkea lämpökapasiteetti..

Miinukset: suuri koko ja hidas säätö tietylle lämpötilan vaihtelulle. Ne vievät paljon tilaa.

Teräsyksiköiden hinta on huomattavasti alhaisempi, mutta myös tehokkuustasoa aliarvioidaan.

Yleisimmät ovat kuparilämmönvaihtimet. Niillä on korkea lämmönjohtavuuskerroin, valmistettavuus.

Tällaisten laitteiden käyttöiän pidentämiseksi ulkopuolelta ne on peitetty erityisellä suojakerroksella..

Teräksiset lämmönvaihtimet ovat halvin, syövyttävä ja raskas.

Valurauta

Valittaessa valurautaisia ​​lämmönvaihtimia veden lämmittämiseen kotona, kylpyammeessa lämmityksestä, on tärkeää tutkia yksityiskohtaisesti niiden pääominaisuudet.

1. Niillä on paljon painoa, joka on otettava huomioon, kun kehitetään kattilahuoneen lämmitys- ja vesijärjestelmähanketta..
2. Valurautaisia ​​laitteita voidaan kuljettaa osissa, mikä yksinkertaistaa huomattavasti laitteiden toimitusta, kokoonpanoa ja huoltoa.
3. Vaikuttavalla painollaan valurautaiset lämmönvaihtimet ovat melko hauraita. Siksi kuljetuksen aikana on tärkeää välttää mekaanisia vaurioita..
4. Valurautaiset lämmönvaihtimet lämmitykseen ja vesihuoltoon pelkäävät lämpöshokkia. Tämä viittaa siihen, että yksikön seinät voivat vääntyä, jos suuri määrä kylmää väliainetta syötetään äkillisesti kuumaan lämmönvaihtimeen..
5. Valuraudalle on ominaista märkä, kuiva korroosio.
6. Suurin etu on, että se jäähtyy hitaasti, vaikka lämmitys on myös hidasta. Tämä säästää merkittävästi lämmitysjärjestelmän toimintaa ja lisää vedenjakelua..

Valurautainen lämmönvaihdin

Valurautaisten lämmitysyksiköiden edut:

• Korkea lämmönjohtavuus – valurautaelementit kuumenevat nopeasti ja siirtävät lämpöä tehokkaasti kantoaallosta toiseen.
• Hidas jäähdytys – valurautaiset lämmönvaihtimet jäähtyvät pitkään, mikä mahdollistaa säästöjen lämmitysjärjestelmän toiminnassa.
• Kestävyys – valurauta kestää heikkoja happoja ja kalkin muodostumista, joten se on vähemmän altis korroosiolle kuin monet muut metallit, mikä takaa lämmönvaihtimen pitkän käyttöiän.
• Mahdollisuus lisätä toiminnallisuutta – yksikön asennuksen jälkeen siihen voidaan lisätä uusia valurautaosia, mikä lisää lämmityslaitteiden tehoa.

Valurautalämmönvaihtimien haitat:

• Suuret valurautayksiköt erottuvat vaikuttavasta painostaan, mikä vaikeuttaa niiden käyttöä ja huoltoa. Lisäksi mitä suurempi lämmönvaihtimen massa, sitä suurempi sen teho..

Neuvoja. Muista ottaa huomioon valurautaisen lämmityslaitteen paino, kun valitset sen asennuspaikan – on tärkeää, että asennusjalusta on erittäin vahva.

• Hauraus – suuresta painosta huolimatta valurautayksiköt pelkäävät mekaanisia iskuja: ne saavat nopeasti halkeamia, lastuja ja muita muodonmuutoksia.
• Alhainen äärimmäisten lämpötilojen kestävyys – vaikka valurauta kestää korkeimmat mahdolliset lämpötilat, lämmönvaihtimen pinnalle voi ilmestyä halkeamia voimakkaista lämpömuutoksista, mikä heikentää merkittävästi sen suorituskykyä.

Teräs

Seuraavaksi puhutaan teräslämmönvaihtimista, jotka voivat toimittaa kuumaa vettä lämmitysjärjestelmän kautta..

1. Teräs ei tee rakenteesta kovin raskasta, joten järjestelmä ei vahingoitu. Tämä on optimaalinen ratkaisu tilanteisiin, joissa tarvitaan lämminvesivaraajan lämmönvaihdin, joka palvelee suurta aluetta..
2. Teräslaitteiden viimeinen kokoonpano suoritetaan tehtaalla. Ne ovat melko vaikuttavia yksilohkoja, mikä vaikeuttaa niiden toimittamista sivustolle kapeiden aukkojen kautta.
3. Vahingon sattuessa on lähes mahdotonta palauttaa teräslämmönvaihdin itsenäisesti toimintaan vaurioiden sattuessa, joten voit joko vaihtaa laitteen kokonaan tai purkaa sen ja lähettää sen korjaamolle korjattavaksi.
4. Teräksisille lämmönvaihtimille lämpöshokki ja mekaaninen rasitus eivät ole kauheita. Materiaali on melko joustavaa. Pitkäaikainen altistuminen liialliselle kuumuudelle tai kylmälle voi kuitenkin aiheuttaa pieniä halkeamia hitsauskohdissa..
5. Korroosion kannalta vain sähkökemiallinen tyyppi on vaarallinen teräksen lämmönvaihtimelle. Jatkuva altistuminen aggressiivisille aineille voi lyhentää laitteen käyttöikää merkittävästi..
6. Lämmönvaihtimen teräksen suurimpien haittojen vuoksi sisäseinät on usein peitetty valuraudalla, mikä tekee rakenteista mahdollisimman luotettavia ja tehokkaita..
7. Kun lämpö kulkee terästyyppisen lämmönvaihtimen läpi, järjestelmä lämpenee nopeasti, mutta jäähtyy nopeasti. Tästä johtuen korkeat polttoainekustannukset.

Kuinka valita oikea lämmönvaihdin

Miksi tarvitset lämmönvaihdinta kotisi lämmitysjärjestelmään, on ymmärrettävää. Se, mikä laite sopii tietylle piirille, riippuu asennusolosuhteista. Voit laittaa kuoren ja putken lämmönvaihtimen – se on vaatimaton, se voi kestää ilman puhdistusta 10 vuoden ajan, vain jäähdytysnesteen käytön laskut ovat yhä enemmän – lämmönjohtavuus on häiriintynyt. Voit laittaa levyn, mutta se on puhdistettava 3 vuoden kuluttua.

Kuinka valita lämmönvaihdin keskuslämmitykseen

Valittaessa on tärkeää kiinnittää huomiota laitteen tärkeimpiin teknisiin ominaisuuksiin:

Levyn paksuus ja materiaali

Mitä pienempi laitteen massa, sitä suurempi lämmönsiirtokerroin. Tässä tapauksessa on tärkeää noudattaa suositeltua levynpaksuutta. Se vaihtelee pääasiassa 0,4 mm – 0,7 mm, sopiva materiaali on ruostumaton teräs.

Paine

Mitä pienempi tämä indikaattori, sitä alhaisemmat ovat yksikön kustannukset. Jotta lämmitysjärjestelmän vikoja ei havaita, on välttämätöntä tietää tämä arvo ja ilmoittaa se myyjälle oston yhteydessä..

Lämmönsiirtokerroin

Tämä on yksi tärkeimmistä valintakriteereistä. Se osoittaa, mitä lämpöyksikköä laite voi siirtää tietyn ajan kuluessa lämmitetystä väliaineesta kylmään 1 neliömetrin alueen läpi. m. ja lämpötilaero 1 K.

Lämmönsiirron lisäämiseksi tarvitaan vähemmän levyjä. Tällaisen lämmönvaihtimen hinta on pienempi. Laitteet korkealla hinnalla

Viite! Virtauksen kasvaessa myös suuren määrän puhdistusten tarve kasvaa saostumien muodostumisen vuoksi.

Suositeltu ja optimaalinen lämmönsiirtokerroin on 7000 W / neliömetri. m * K..

Paino

Lämmönvaihtimen paino riippuu suoraan siitä, mistä materiaalista se on valmistettu. Ennen laitteen ostamista sinun on määritettävä, kuinka paljon tilaa sille on käytettävissä. Pienillä alueilla on parempi pidättäytyä suurista laitteista..

Pintareservi lämmönsiirtoa varten

Laadukkaalla laitteella tämä indikaattori on 10-15%, muuten sen toiminta ei ole tehokasta, koska pienin alilämmitys asetettuun lämpötilaan tai saastuminen johtaa työprosessin päättymiseen.

Edellä mainittujen parametrien lisäksi kannattaa harkita myös lämpöhäviöiden määrää, jäähdytysnesteen pääominaisuuksia, lämmönsiirtoputkien ominaisuuksia.

Säiliön tilavuus

Tärkeä tekijä, joka on otettava huomioon valittaessa, on säiliön koko:

1. Pieniin tiloihin sopii sata litran säiliö. Se on kompakti ja taloudellinen vaihtoehto ja helpoin kuljettaa. On syytä muistaa, että pieni määrä vettä pitää lämmön paljon lyhyemmän aikaa, joten sitä on lämmitettävä useammin..
2. Useimmille omakotitaloille 200 litran säiliö sopii. Tämä riittää useille vesijohtolaitteille, kun taas lämpötila pidetään pitkään..
3. Suurissa taloissa 500 litran säiliö sopii. Näitä säiliöitä käytetään myös tuotannossa. Useimmissa tiloissa niin suuri tilavuus olisi tarpeeton ja taloudellinen ratkaisu, koska tällainen säiliö vaatisi paljon suurempaa energiankulutusta..

Kuinka laskea malli tietylle rakennukselle?

Kun valitset tietyn laitteen mallin, seuraavat parametrit on otettava huomioon:

• huoneessa asuvien lukumäärä;
• yhden vuokralaisen tarvitsema vesimäärä päivässä, standardi on 120 litran kulutusta päivässä henkilöä kohti;
• lämmönsiirtimen lämmitysaste – keskitetyissä lämmitysjärjestelmissä standardi on 60 asteen lämmitys;
• toimiiko laite ympäri vuorokauden vai aiotaanko se sammuttaa määräajoin;
• putkien veden lämpötila talvikaudella;
• kuumaa vettä kuluttavien laitteiden määrä;
• sallittu prosenttiosuus veden menetyksestä.

Laitteen suorituskyky on laskettava talvikaudelle, jolloin oletetaan kuuman veden aktiivisin käyttö. Saat tarkan laskelman ja laitteiden valinnan ottamalla yhteyttä toimittajayrityksiin.

Vertaileva taulukko kuori-, putki- ja levylaitteista

Tyypillistä	Vaippa- ja putkilämmönvaihtimet	Tiivistetyt levylämmönvaihtimet
Lämmönsiirtokerroin (ehdollinen)	1	3-5
Ero (mahdollista) jäähdytysnesteen ja poistoaukon lämmitetyn väliaineen lämpötilojen välillä	Vähintään 5-10 ° С	1-2 ° C
Lämmönsiirtopinnan muutos	Mahdotonta	Hyväksytään laajalla alueella, useita levyjä
Sisäinen tilavuus (ehdollisesti)	100	1
Asennusliitäntä	Hitsaus, valssaus	Irrotettava
Esteettömyys sisäistä tarkastusta ja puhdistusta varten	Pura, vaikeapääsyinen, yksinkertainen osien vaihto on mahdotonta; vain huuhtelu mahdollista	Kokoontaitettava. Helposti saatavilla olevien osien tarkastus, huolto ja vaihto sekä levyjen mekaaninen huuhtelu.
Purkamisen aika	90-120 min.	15 minuuttia.
Putken (levyn) materiaali	Messinki tai kupari	Ruostumaton teräs
Tiivisteet	Rikkoutumaton. Yksinkertainen vaihto ei ole mahdollista	Liimattomat tiivisteet voidaan helposti korvata uusilla. Ne on kiinnitetty jäykästi levyn kanaviin. Ei vuotoja mekaanisen puhdistuksen ja asennuksen jälkeen
Vuotojen tunnistus	Ei voida havaita ilman purkamista	Välittömästi esiintymisen jälkeen ilman purkamista
Korroosioalttius yli 60 ° C lämpötiloissa	Joo	Ei
Tärinän herkkyys	Herkkä	Herkkä
Kokonaispaino (ehdollinen)	10-15	1
Lämpöeristys	Tarvittu	Ei vaadittu
Työresurssit kattoon asti. kunnostus	5-10 vuotta vanha	15-20 vuotta vanha
Mitat (ehdollisesti)	5-6	1
Erityinen meikkivoide	Vaaditaan	Ei vaadittu
Hinta (ehdollinen)	käyttötarkoituksesta ja kytkentäkaaviosta riippuen 0,75 – 1,0	1.0

Laaja valikoima kuori- ja putkilämmönvaihtimia

1. Paine putkissa voi saavuttaa eri arvot tyhjiöstä korkeimpaan;
2. On mahdollista saavuttaa tarvittava ehto lämpöjännityksille, kun taas laitteen hinta ei muutu merkittävästi;
3. Järjestelmän koko voi myös vaihdella: kylpyhuoneen kotitalouden lämmönvaihtimesta 5000 neliön teollisuusalueeseen. m.;
4. Työympäristöä ei tarvitse puhdistaa etukäteen;
5. Ytimen luomiseen käytetään erilaisia ​​materiaaleja tuotantokustannuksista riippuen. Ne kaikki täyttävät kuitenkin lämpötilan, paineen ja korroosionkestävyyden vaatimukset;
6. Erillinen putkiosa voidaan irrottaa puhdistusta tai korjausta varten.

Onko suunnittelussa haittoja? Ei ilman niitä: kuoren ja putken lämmönvaihdin on erittäin tilaa vievä. Kokonsa vuoksi se vaatii usein erillisen teknisen tilan. Suuren metallinkulutuksen vuoksi tällaisen laitteen valmistuskustannukset ovat myös korkeat..

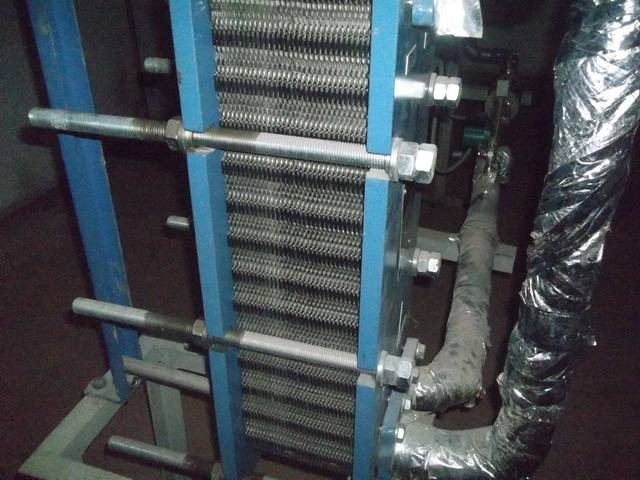

Levylämmönvaihtimen suunnitteluominaisuudet

Lämmönsiirtolaitteen erottuva piirre on levyistä koostuvan pakkauksen läsnäolo. Ne ovat metallista valmistettuja aallotettuja elementtejä. Tarkemmin sanottuna levyt on valmistettu useimmissa tapauksissa ruostumattomasta teräksestä, koska se kestää täydellisesti huonolaatuisen jäähdytysnesteen vaikutuksia.

Nämä elementit on kytketty toisiinsa. Lisäksi niiden kiinnitys suoritetaan 180 asteen kierroksella toisiinsa nähden. Levypaketin lisäksi tämäntyyppinen lämmönvaihdin sisältää myös:

• liikkuva levy;

• kiinteä levy, jolla putkistojen haaroitusputket sijaitsevat;

• kiinnityselementit, joiden ansiosta kahden levyn taittuminen tapahtuu ja kehys muodostuu;

• kaksi ohjainta (ylempi ja alempi), jotka näyttävät pyöreältä tangolta.

Tällainen hyvin harkittu laitteen järjestely mahdollistaa pienikokoisten laitteiden luomisen..

Levylämmönvaihtimen runko kiinnittää levyt, jotka on valmistettu paitsi ruostumattomasta teräksestä myös kuparista tai grafiitista. Koska laitteen pinta on erikoinen, se aiheuttaa melko voimakkaan turbulenssin lämmönsiirtoon ja putkien läpi liikkuviin aineisiin. Tämän vuoksi laitteen lämmönsiirto lisääntyy..

Aallotettujen levyjen asentamisen jälkeen muodostuu kaksi tiivistettyä järjestelmää, jotka ovat täysin eristetty toisistaan. Niitä pitkin kylmä ja kuuma ympäristö liikkuu. Tämän rakenteen ansiosta tapahtuu lämmönvaihto.

Aaltopahvista kootaan paketti. Tässä tapauksessa ne sijaitsevat poikittain. Niiden sijoittelun avulla voit luoda jäykän rakenteen. Kaikki aallotetut levyt on varustettu tiivisteillä liitosten tiivistämiseksi. Nämä ovat erittäin tärkeitä elementtejä, jotka varmistavat laitteen hyvän tiiviyden erityisesti toimintakunnossa. Tiivisteet antavat jäähdytysnesteiden virrata tasaisesti vastakkaisiin suuntiin putkien läpi. Niillä on erityinen kokoonpano. Tämän tiiviste -elementtien rakenneominaisuuden vuoksi kylmän ja kuuman aineen sekoittaminen ei ole sallittua..

Suuri vaadittu lämmönsiirtokerroin saavutetaan, jos lämmönvaihdin on mitoitettu oikein annetun virtaavan väliaineen määrän mukaan. Lisäksi tällaisessa laitteessa on lämmönsiirtimen lisääntynyt turbulenssi.

Aallotettu levylämmönvaihdin on pintatyyppinen laite. Lämmitetty ja lämmittävä väliaine liikkuu sitä pitkin. Niiden välillä lämpö siirtyy metalliseinän läpi. Hän sai nimen – lämmönvaihtopinnan. Tällaisen lämmönvaihtimen pääelementit ovat aaltopahvia. Nämä elementit ovat melko ohuita ja ne tehdään leimaamalla.

Levylämmönvaihtimia käytetään lämmitys- tai jäähdytyslaitteina. Niitä käytetään erilaisissa teknologisissa prosesseissa sekä öljy-, kaasu- ja monilla muilla teollisuudenaloilla. Alla olevassa kuvassa on levylämmönvaihdin kerrostalon yksittäisessä lämmitysasemassa.

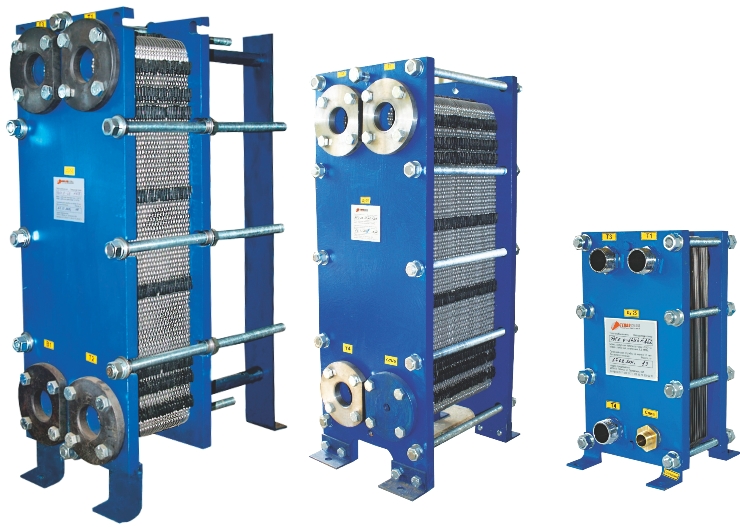

Arvostelu suosituista valmistajista

Alfa Laval -tuotteilla on seuraavat ominaisuudet:

• Riittävän korkea hyötysuhde;
• Helppo asentaa ja korjata. Tuotteille ei tarvitse asentaa erityistä säätiötä;
• Minimaalinen saastumisaste, joka johtuu veden virtauksen turbulenssista erityisesti valmistetulla aallotetulla pinnalla;
• Mahdollisuus lisätä toimintakapasiteettia. Tämä ilmaisin on tärkeä, kun laitteen vaadittu lämpökuorma muuttuu;
• Yksi henkilö voi koota ja purkaa laitteen noin 2 tunnissa. Tällaiset pinnat voidaan puhdistaa yksinkertaisella metalliharjalla. Korjausprosessi lyhenee levyjen vaihtamiseen;
• Rakenteiden patentoitu muoto takaa laadun ja luotettavuuden toiminnassa.

On myös syytä huomata seuraavat tavaramerkit:

• Teplotex;
• Alfa Laval Potok;
• SVEP International Ridan AB;
• Ridan;
• “Mashimpex”;
• Danfoss.

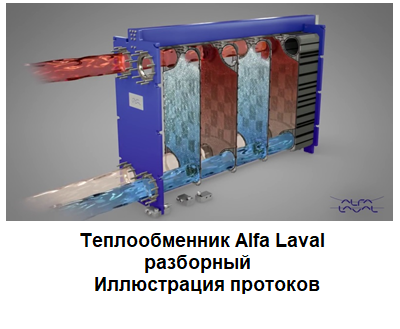

Kuinka prosessit etenevät levylämmönvaihtimessa

Tiivistetyn levylämmönvaihtimen levyt asennetaan peräkkäin ja niitä käännetään 180 °.

Tämä järjestely luo lämmönvaihtopaketin, jossa on neljä jakotukkia nesteiden tuloa ja poistoa varten..

Ensimmäinen ja viimeinen levy eivät osallistu lämmönsiirtoprosessiin, takalevy on yleensä valmistettu ilman aukkoja.

Kaaviossa on esitetty levylämmönvaihdin yksinkertaisimman rakenteen lämmittämiseen, ja suuttimet sijaitsevat yksikön eri puolilla.

1, 11 – tulo- ja paluuputket lämmitysvälineen (jäähdytysnesteen) liittämiseksi; 2, 12 – lämmitetyn väliaineen tulo- ja poistoputket; 3 – etulevy; 4, 14 – reiät jäähdytysnesteen virtausta varten; 5 – pieni tiiviste renkaan muodossa; 6 – toimiva lämmönvaihtolevy; 7 – ylempi ohjain; 8 – siirrettävä takalevy; 9 – selkänoja; 10 – hiusneula; 13 – suuri tiiviste levyn ääriviivoja pitkin; 15 – alempi ohjain.

Käytön aikana jokaisessa osassa, paitsi ensimmäistä ja viimeistä, tapahtuu voimakas lämmönvaihto levyjen läpi molemmilta puolilta kerralla.

Molemmat väliaineet virtaavat osiensa läpi toisiaan kohti, lämmitysväliaine syötetään ylhäältä ja poistuu alemman haaraputken kautta ja lämmitetty – päinvastoin..

Tärkeimmät tekniset ominaisuudet

Jos päätät varustaa käyttöveden, levylämmönvaihdin on ehdottoman tarpeellinen. Tiivisteet ja levyt voidaan valmistaa monista eri materiaaleista, niiden valinta riippuu laitteen tarkoituksesta, koska tällaisten lämmönvaihtimien käyttöalue on erittäin laaja. Tässä artikkelissa käsitellään kuuman veden syöttö- ja lämmitysjärjestelmiä, joissa ne toimivat lämpövoimalaitteina. Jos tälle alueelle käytetään levyjä, ne on valmistettu ruostumattomasta teräksestä, kun taas tiivisteiden perusta on NBR- tai EPDM -kumi. Ensimmäinen tapaus koskee ruostumattomasta teräksestä valmistettua lämmönvaihdinta, joka pystyy toimimaan 110 asteeseen lämmitetyn jäähdytysnesteen kanssa. Jos puhumme toisesta tapauksesta, vesi voidaan lämmittää 170 asteeseen.

Viitteenä

Näitä lämmönvaihtimia käytetään erilaisiin teknologisiin prosesseihin, tässä tapauksessa alkalit, hapot, öljyt ja muut väliaineet virtaavat niiden läpi. Tässä tapauksessa levyt on valmistettu nikkelistä, titaanista ja kaikenlaisista seoksista, kuten tiivisteiden osalta, pohja on asbesti, fluoroelastomeeri ja muut materiaalit.

Lämmönvaihtimen lähtötiedot ja laskenta

1 – Lämpötila kummankin piirin tulo- ja ulostulossa.

Esimerkki: Suurin tulolämpötila on 55 ° C ja LMTD on 10 ° C. Lämmönvaihdin on halvempi ja pienempi, jos tämä ero on suurempi.

2 – Suurin sallittu käyttölämpötila, keskipaine.

Hinta on halvempi, jos parametrit ovat huonot.

3 – Työvälineen massavirta (m) molemmissa piireissä (kg / s, kg / h).

Tai lämmönvaihtimen läpäisykyky. Usein ilmoitetaan vain yksi parametri – veden kulutuksen määrä. Kokonaismassavirtausnopeus voidaan laskea kertomalla läpimenon tilavuus tiheydellä. Esimerkiksi keskusjärjestelmän kylmän veden tiheys on noin 0,99913.

4 – Lämpöteho (P, kW).

Tai lämpökuorma (lämmönvaihtimen luovuttaman lämmön määrä) lasketaan kaavalla:

P = m * cp * 5t

• jossa m on väliaineen virtausnopeus
• cp – ominaislämpö (20 asteeseen lämmitetylle vedelle se on 4,182 kJ / (kg * ° C))
• δt – lämpötilaero yhden piirin tulo- ja poistoaukossa (t1 – t2)

5 – Lisäominaisuudet.

• levyjen koostumuksen valitsemiseksi on selvitettävä, missä käyttöväliaineessa lämmönvaihdinta käytetään ja sen viskositeetti;
• keskilämpötila LMTD (laskettu kaavalla ΔT1 – ΔT2 / (In ΔT1 / ΔT2), jossa ΔT1 = T1 (lämpötila kuumasilmukan sisääntulossa) – T4 (kuumansilmukan ulostulo) ja ΔT2 = T2 (tulo kylmä silmukka) – T3 (kylmäpiiri);
• ympäristön pilaantumisen taso (R) – käytetään harvoin, koska tätä parametria tarvitaan vain joissakin tapauksissa.

Suunnitteluominaisuuksia

Minkä tahansa muovisen lämmönvaihtimen päätarkoitus on muuttaa lämmitetty neste jäähdytetyksi väliaineeksi. Levylämmönvaihtimen rakenteessa on kokoontaitettavat osat, ja laite koostuu seuraavista osista:

• levyt;
• liikkuva ja kiinteä levy;
• pyöreät ylä- ja alaohjaimet;
• kiinnityselementit, jotka yhdistävät levyt yhteiseen runkoon.

Eri tuotteiden kehysten mitat voivat vaihdella merkittävästi. Ne riippuvat lämmittimen lämmönsiirrosta ja tehosta – suurella määrällä levyjä laitteiden tuottavuus kasvaa ja luonnollisesti paino ja mitat kasvavat..

Lämmönvaihtimessa voit ohjata tehoa – lisätä tai vähentää

Levylaitteiden edut:

• merkityksettömät tuotanto- ja investointikustannukset;
• erittäin tehokas lämmönsiirto;
• pienet mitat;
• itsepuhdistuva vaikutus, jolla on suuri turbulentti virtaus;
• kyky lisätä tehokkuutta lisäämällä levyjä;
• korkea luotettavuus;
• pesun helppous;
• pieni paino;
• helppo asentaa;
• minimaalinen pinnan likaantuminen;
• nesteiden sekoittamisen mahdottomuus tiivisteen erityisrakenteen vuoksi;
• korkea korroosionkestävyys;
• minimaalinen lämmönvaihtopinta korkean hyötysuhteen vuoksi;
• merkityksettömät painehäviöt johtuen erilaisten profiilien levyjen optimaalisesta valinnasta;
• tehokas lämpötilan säätö pienen lämmitysaineen määrän vuoksi.

Tästä videosta opit kuinka kuuma vesi muodostuu lämmönvaihtimen ansiosta:

Tiivisteitä koskevat vaatimukset

Laitteille, joilla on levyt, asetetaan tiukkoja vaatimuksia laitteen tiiviyden suhteen, tästä syystä tänään tiivisteet ovat alkaneet valmistaa polymeerejä. Esimerkiksi eteenipropeenia voidaan käyttää helposti korkeissa lämpötiloissa – sekä höyryssä että nesteessä. Se alkaa kuitenkin hajota melko nopeasti ympäristössä, joka sisältää suuren määrän rasvoja ja happoja..

Lämmönvaihtimet eroavat levyjen lukumäärästä

Tiivisteet kiinnitetään levyihin useimmiten kiinnikkeiden avulla, harvoissa tapauksissa – liiman avulla.

Käyttöalue

Lisäksi jokaisella laitteella on ainutlaatuinen muotoilu ja työominaisuus:

• juotettu;
• kokoontaitettava;
• puoliksi hitsattu;
• hitsattu.

Laitteita, joissa on kokoontaitettava järjestelmä, käytetään usein lämmitysverkoissa, jotka on yhdistetty asuinrakennuksiin ja rakennuksiin eri tarkoituksiin, ilmastojärjestelmissä ja jäähdytyskammioissa, uima -altaissa, lämmityspisteissä ja käyttövesipiireissä. Juotoslaitteet ovat löytäneet tarkoituksensa pakastuslaitoksissa, ilmanvaihtoverkoissa, ilmastointilaitteissa, erilaisiin teollisuuslaitteisiin, kompressoreihin.

Puolihitsattuja ja hitsattuja lämmönvaihtimia käytetään:

• ilmanvaihto- ja ilmastojärjestelmät;
• farmaseuttinen ja kemiallinen ala;
• kiertovesipumput;
• Ruokateollisuus;
• talteenottojärjestelmät;
• jäähdytyslaitteet eri tarkoituksiin;
• lämmityspiireissä ja käyttövedessä.

Suosituin jokapäiväisessä elämässä käytettävä lämmönvaihtimen tyyppi on juote, joka lämmittää tai jäähdyttää jäähdytysnestettä..

Lämmönvaihtimen tiivisteet

Lämmönvaihtimen kestävyys ja luotettavuus riippuu näiden elementtien laadusta..

Tiivisteet estävät materiaalin sekoittumisen ja ohjaavat niitä tietylle tielle.

Tällä hetkellä lämmönvaihtimissa käytetään vain kahdenlaisia ​​tällaisia ​​elementtejä: kiinnitettävä ja liima. Tiivisteiden valmistuksessa käytetään yleensä kumipohjaisia ​​materiaaleja. Tämä voi olla esimerkiksi EPDM, PVR, Viton jne..

Liimatiivisteet kiinnitetään epoksin erityisiin uriin. Kiinnitettävät versiot asennetaan käyttämällä erityisiä kiinnityselementtejä.

Levylämmönvaihtimien kompaktius.

Ensimmäinen

ja yksi perustavanlaatuisista eduista

lamellilaite koostuu

sen kompaktiutta. Kuori ja putki

lämmönvaihdin kestää noin

6-8 kertaa enemmän tilaa kuin vastaavat

se on lamellimainen. Kompakti

lamellilaite määrittää

seurata:

merkittävä tilan säästö

levylämmönvaihtimen asentamiseen,

mikä on erittäin tärkeää poissa ollessa

paikat laitteen asentamiseen;

erittäin pienet lämpöhäviöt ympäristöön

väliaine lamellin pinnalta

lämmönvaihdin ilman lisävarusteita

lämpöeristys;

levyn suhteellisen alhaiset kustannukset

erittäin korkealaatuisia laitteita

käytetyt materiaalit;

vähentää merkittävästi asennuskustannuksia

(pohja) ja levyn hihna

laite.

Tiivisteet

Levyillä varustetuille laitteille asetetaan erittäin tiukat vaatimukset tiiviydelle, ja siksi tiivisteet on äskettäin valmistettu polymeereistä. Esimerkiksi etyleenipropyleeni pystyy toimimaan ilman ongelmia korkeissa lämpötiloissa – sekä vedessä että höyryssä. Mutta se hajoaa hyvin nopeasti öljyjä ja rasvoja sisältävässä ympäristössä.

Välikappaleiden kiinnitys levyihin suoritetaan pääasiassa klipsiliitännällä, harvemmin liimalla.

Vastavuoroiset yhteydet

Tärkeimpiä ominaisuuksia ovat lämmönvaihtoprosessin voimakkuus, lämmönvaihtimen lämmöntuotto – lämmön määrä, jonka se pystyy siirtämään (ottamaan) ajan yksikköä kohti. Se mitataan perinteisesti gigakaloreina (Gcal) tai kilowatteina (kW) tunnissa, ja se liittyy ensinnäkin lämmönsiirtimien – lämmönsiirron ja lämpöä absorboivien aineiden – lämpötilojen eroihin lämmönvaihtimen sisääntulossa. Mitä suurempi ero, sitä enemmän energiaa jäähdytysneste voi teoriassa siirtää toiseen..

Käytännössä muut fyysiset suuret ovat ratkaisevan tärkeitä lämpötilan lisäksi..

1. Lämmönsiirtopinta -ala. Kuoren ja putken lämmönvaihtimen tapauksessa se on yhtä suuri kuin putkipaketin kaikkien putkien ulkopinnan kokonaispinta-ala. Pinta -alan kasvu johtaa lämmönsiirron voimakkuuden lisääntymiseen.

Tämä voidaan tehdä kolmella tavalla:

• kokoonpano nippu suurimmasta mahdollisesta putkimäärästä (johtaa lämmönvaihtimen kotelon halkaisijan kasvuun);
• putkien pituuden ja vastaavasti koko yksikön kokonaispituuden lisääminen;
• jokaisen putken pinta -ala kasvaa, jolloin siitä tulee “aallotettu”, aaltoileva.

2. Lämmönjohtavuus ja lämpökapasiteetti. Koska lämpöenergia siirretään väliaineesta toiseen epäsuorasti väliaineen – putkiseinien materiaalin – kautta, jotta lämmönsiirto olisi parempi, ne tulisi valmistaa seoksesta, joka siirtää lämpöä nopeasti ja pienillä häviöillä (korkea lämmönjohtavuus) ) eikä kerää tai säilytä sitä (alhainen lämpökapasiteetti).

Yksi vaihtoehtoista lämmönjohtavuuden lisäämiseksi ja samalla lämpökapasiteetin vähentämiseksi on putkiseinien paksuuden vähentäminen. Kuitenkin seinien ohenemisen myötä putkien kyky kestää lämmönjohtavan väliaineen painetta heikkenee, ja toinen parametri riippuu järjestelmän paineesta – jäähdytysnesteen kulkunopeus.

3. Kosketuksen aika ja vektori. Ne riippuvat suoraan jäähdytysnesteiden nopeudesta ja suunnasta lämmönvaihtimen läpi. Tässä on yksi vivahde:

• toisaalta nopeuden on oltava riittävän hidas, jotta lämmitysväliaineella on aikaa antaa lämpöä lämmitetylle;
• toisaalta mitä suurempi nopeus, sitä enemmän lämpöenergiaa kulkee lämmönvaihtimen läpi ja vastaavasti kokonaislämpökuorma kasvaa.

• jäähdytysaineiden yksisuuntainen liike (“eteenpäinvirtaus”) on vähemmän tehokas kuin vastaliike (“vastavirtaus”);
• kohtisuora liike (“ristivirtaus”) kuorien ja putkien lämmönvaihtimissa on tehokkain.

Kuoren ja putken lämmönvaihdinlaitteen lämmönsiirtimien kosketusajan ja vektorin optimoimiseksi käytetään erilaisia ​​teknisiä temppuja:

• poikittaiset väliseinät kotelossa siten, että ulkoinen jäähdytysneste ei pese putkia suorassa suoravirtauksessa tai vastavirrassa, vaan siksak-ristiliikkeessä, jolloin saadaan haluttu kosketusvektori;
• pitkittäiset ohjauslevyt jakelukammioissa (kaksi-, nelisuuntaiset jne. lämmönvaihtimet) siten, että sisäinen lämmönsiirto kulkee lämmönvaihdinta pitkin kahdesti (neljä kertaa jne.), mikä lisää kosketusaikaa.

Vanteen kiinnitysmenetelmät

Lämmönsiirtolaitteet asennetaan useimmiten erillisiin tiloihin, jotka palvelevat yksityisiä rakennuksia, monikerroksisia rakennuksia, pääväylien lämpöpisteitä, teollisuusyrityksiä.

Laitteen pieni paino ja mitat mahdollistavat sen asentamisen melko nopeasti, vaikka tietyt paljon tehoa tarvitsevat tuotteet tarvitsevat perustan rakentamisen.

Lämmönvaihtimen asennus ja huolto on parempi antaa asiantuntijoille.

Laitteen asennuksen aikana on noudatettava perussääntöä: säätiön pultit, joiden avulla lämmönvaihdin on tiukasti kiinnitetty, kaadetaan joka tapauksessa. Putkijärjestelmän on välttämättä huolehdittava jäähdytysnesteen syöttämisestä yläosassa olevaan putkeen, ja paluupiiri on kytketty alla olevaan liittimeen. Lämmitetyn nesteen syöttö on kytketty päinvastaisesti.

Syöttöpiiri vaatii kiertopumpun. Pääpumpun lisäksi on varmasti asennettu saman tehon varapumppu..

Jos veden paluuliikkeelle on linja kuuman veden syöttössä, toimintamekanismi ja järjestelmä muuttuvat jonkin verran. Kuuma vesi, joka syötetään virtapiiriä pitkin, sekoitetaan vesijohdosta tulevan kylmän veden kanssa ja vasta sen jälkeen seos syötetään lämmönvaihtimeen. Poistolämpötilaa ohjataan elektronisella yksiköllä, joka ohjaa tulevan lämmönsiirtimen venttiiliä.

Mitä enemmän levyjä lämmönvaihtimessa, sitä suurempi teho

Kaksivaiheisessa järjestelmässä voit käyttää paluulinjan lämpöenergiaa. Tämä mahdollistaa käytettävissä olevan lämmön tehokkaamman käytön ja vähentää kattilalaitteiden liiallista kuormitusta..

Kaikissa edellä mainituissa putkistoissa lämmönvaihtimen tuloaukossa on oltava suodatin. Sen avulla voit estää järjestelmän tukkeutumisen ja pidentää sen käyttöikää..

Kaikilla muilla eduilla levylämmönvaihtimet eivät ylitä vanhoja kuori- ja putkimalleja vain yhdellä tärkeällä indikaattorilla: vaikka levyt tarjoavat merkittävän virtauksen, ne eivät lämmitä jäähdytysnestettä riittävästi. Tämä haittapuoli poistetaan laskemalla pieni marginaali levyjen määrää valittaessa.

Tekniset tiedot

Yleensä levylämmönvaihtimen tekniset ominaisuudet määräytyvät levyjen lukumäärän ja liitäntätavan mukaan. Alla on tiivistettyjen, juotettujen, puolihitsattujen ja hitsattujen levylämmönvaihtimien tekniset ominaisuudet:

Toimivat parametrit	Yksiköt	Kokoontaitettava	Juotettu	Puolihitsattu	Hitsattu
Tehokkuus	%	95	90	85	85
Suurin käyttövälineen lämpötila	KANSSA	200	220	350	900
Työvälineen suurin paine	baari	25	25	55	100
Suurin teho	MW	75	5	75	100
Keskimääräinen käyttöaika	vuotta	kaksikymmentä	kaksikymmentä	10-15	10-15

Taulukossa annettujen parametrien perusteella määritetään vaadittu lämmönvaihtimen malli. Näiden ominaisuuksien lisäksi on otettava huomioon se, että puolihitsatut ja hitsatut lämmönvaihtimet ovat paremmin sovitettuja toimimaan aggressiivisten työvälineiden kanssa..

Huuhtelumenetelmät

On olemassa yksinkertaisia ​​muunnelmia, jotka ovat käytännössä maksuttomia, on budjettivaihtoehtoja, joilla on vähäinen investointi, ja ammattimaisia ​​- ne ovat paljon kalliimpia, mutta ne ovat erittäin tehokkaita..

Kuinka huuhdella kaasukattilan toisiolämmönvaihdin tavalla tai toisella? Ja kun on loogista käyttää niitä. Kaikki riippuu talletusten määrästä.

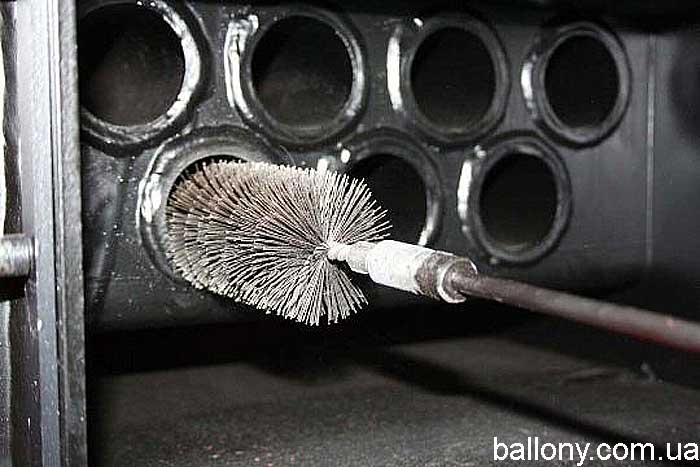

Yksinkertaisimmassa tilanteessa mekaaninen puhdistus riittää. BT: n reunat puhdistetaan ulkona. Työssä käytetään mitä tahansa kovaa harjaa, lastaa, kaavinta tai kaapelia. Tässä on erittäin tärkeää, ettet vahingoita levyjä..

Toinen menetelmä on pesu erityisessä koostumuksessa. Käytännössä se yhdistetään ensimmäiseen menetelmään ja seuraa heti sen jälkeen..

Osa asetetaan astiaan happoseoksen kanssa. Käytetyn hapon tyyppi: suolahappo tai sitruuna. Sopivat mittasuhteet: 100 grammaa / 10 litraa. Vesi.

Hapot voidaan korvata millä tahansa kalkinpoistoaineella. 30-40 minuutin kuluttua VT poistetaan astiasta. Jäljellä oleva asteikko poistetaan varovasti siitä..

Tässä taulukossa on esitetty sopivat työvälineet:

Rahastot	Kuvaus	Suhde veteen: grammaa: litra	Lämpötila vettä	Tuotteen hinta (hiero)
Sitruunahappo	Suosittu kansanlääke	100: 10-12	50-70 ° C	50-1 pussia.
Thermagent Active	Monipuolinen neste, jolla on voimakas vaikutus	19	40-50 ° C	1500-10 kg säiliö.
STEELTEX Cooper	Yksi tehokkaimmista lääkkeistä, mutta sopii kevytmetalliosien käsittelyyn	1: 6 – 1:10	40-60 ° C	Kantavuus 1300-5 kg
Detex	Keskity tehokkaiden biologisten aineiden kanssa. Puhdistaa täydellisesti teräs-, valurauta- ja kupariosat	200-500: 10	40-50 ° C	4900 – kanisteri 10 l.
Suolahappo	Poistaa tehokkaasti pinttyneen kalkin	100: 10	50-70 ° C	50-1 kg

Letku asetetaan astiaan, jossa seos on melkein pohjaan asti, ja se on liitetty toisella puolella VT: hen ja toisella puolella pumppuun. Näin saadaan tarvittava kiertokulku. Toimenpide kestää 30-40 minuuttia. Sitten osa huuhdellaan perusteellisesti tavallisella vedellä..

Neljäs menetelmä ei sisällä komponentin uuttamista. Tämä on kaasukattilan toisiolämmönvaihtimen hydrodynaaminen huuhtelu. Mutta sen suorittavat vain ammattilaiset. Tämä edellyttää erityistä tekniikkaa ja turvallisuuskriteerien noudattamista.

Sen periaate on ajaa erityinen koostumus kattilajärjestelmän läpi voimakkaassa paineessa (1,5-2 bar). Työn tekee tehostin. Puhdistusnesteeseen lisätään hiovia elementtejä.

Tämä on tehokkain tapa poistaa varovasti kaikki saostumat ja kuurata osa kaupalliseksi..

Jos epäilet itsepuhdistuksen onnistumista, voit tilata tämän palvelun. Kaikki toimenpiteet suoritetaan päivässä. Niiden hintalappu määräytyy seuraavien tekijöiden perusteella:

• alueella,
• teho ja kattilan muutos,
• yrityksen merkintä,
• sovellettua tekniikkaa ja kemikaaleja.

Tehon laskeminen

On erittäin vaikeaa tehdä ihanteellinen lämmitysjärjestelmä tietämättä lämmönvaihtimen tehoa. Tätä indikaattoria laskettaessa on otettava huomioon seuraavat parametrit:

• putken halkaisija;
• lämmityslaitteen pituus;
• käytetyn metallin lämmönjohtavuus;
• polttoaineen suurin palamislämpötila;
• nesteen kiertonopeus.

Jos näiden alkuarvojen määrittäminen on ongelmallista, voit käyttää keskimääräistä laskentaa, joka perustuu siihen tosiasiaan, että 1 kW: n tehon saavuttamiseksi tarvitset metrin putken, jonka säde on vähintään 2,5 senttimetriä.

Hinta

Jos tarvitset lämpimän käyttöveden levylämmönvaihtimen, jonka hinta voi vaihdella 12 000 – 25 000 ruplaan, sinun on ensin tutustuttava asennustekniikkaan. Vasta sen jälkeen asiantuntijat suosittelevat tietyn laitemallin valinnan aloittamista. Tämä on ainoa tapa, jolla voit tehdä oikean valinnan laitteesta, joka toimii tehokkaasti.

Kuinka välttää virheitä

Keskusjäähdytysnesteen liittäminen suoraan lattialämmitykseen on mahdotonta, koska se voi poistaa ne käytöstä lyhyessä ajassa. Jotkut syyt, kuten korkea paine keskuslämmitysjärjestelmissä ja korkeat lämpötilat, voivat johtaa tällaisiin seurauksiin. Lisäksi jäähdytysneste sisältää paljon liuennutta rautaa ja kemikaaleja..

Levylämmönvaihtimen huuhtelu

Laitteen toimivuus ja suorituskyky riippuvat suurelta osin laadukkaasta ja oikea-aikaisesta huuhtelusta. Huuhtelun taajuus johtuu työn intensiivisyydestä ja teknisten prosessien erityispiirteistä.

Hoitomenetelmät

Asteikon muodostuminen lämmönvaihtokanavissa on yleisin PHE -kontaminaatiotyyppi, mikä johtaa lämmönvaihdon voimakkuuden laskuun ja asennuksen kokonaistehokkuuden laskuun. Kalkinpoisto suoritetaan kemiallisella huuhtelulla. Jos vaa’an lisäksi esiintyy muitakin epäpuhtauksia, lämmönvaihdinlevyt on puhdistettava mekaanisesti..

Kemiallinen pesu

Menetelmää käytetään kaikenlaisten PHE -tyyppien puhdistamiseen, ja se on tehokas, kun lämmönvaihtimen työskentelyalue on likainen. Kemiallisessa puhdistuksessa yksikön purkamista ei tarvita, mikä lyhentää merkittävästi työaikaa. Lisäksi juotettujen ja hitsattujen lämmönvaihtimien puhdistamiseen ei ole muita menetelmiä..

Lämmönsiirtolaitteiden kemiallinen huuhtelu suoritetaan seuraavassa järjestyksessä:

1. erityinen puhdistusliuos johdetaan lämmönvaihtimen työalueelle, jossa kemiallisesti aktiivisten reagenssien vaikutuksesta kalkki ja muut saostumat tuhoutuvat voimakkaasti;
2. varmistetaan pesuaineen kierto TO: n ensiö- ja toisiopiirien kautta;
3. lämmönvaihtokanavien huuhtelu vedellä;
4. puhdistusaineiden poistaminen lämmönvaihtimesta.

Kemiallisen puhdistusprosessin aikana on kiinnitettävä erityistä huomiota laitteen lopulliseen huuhteluun, koska pesuaineiden kemiallisesti aktiiviset komponentit voivat tuhota tiivisteet.

Yleisimmät saastumis- ja puhdistusmenetelmät

Käytetyistä työvälineistä, lämpötilaolosuhteista ja järjestelmän paineesta riippuen epäpuhtauksien luonne voi olla erilainen, joten tehokkaan puhdistuksen vuoksi on valittava oikea pesuaine:

• kalkinpoisto ja metallikerrostumat fosfori-, typpi- tai sitruunahapon liuoksilla;
• estetty mineraalihappo soveltuu rautaoksidin poistamiseen;
• orgaaniset saostumat tuhoutuvat voimakkaasti natriumhydroksidilla ja mineraalikerrostumat typpihapolla;
• rasvan epäpuhtaudet poistetaan käyttämällä erityisiä orgaanisia liuottimia.

Koska lämmönsiirtolevyjen paksuus on vain 0,4 – 1 mm, on kiinnitettävä erityistä huomiota aktiivisten aineiden pitoisuuteen pesuainekoostumuksessa. Aggressiivisten komponenttien sallitun pitoisuuden ylittäminen voi johtaa levyjen ja tiivisteiden tuhoutumiseen.

Levylämmönvaihtimien laaja käyttö nykyaikaisen teollisuuden eri aloilla ja yleishyödyllisissä palveluissa johtuu niiden suuresta suorituskyvystä, pienistä mitoista, helposta asennuksesta ja huollosta. Toinen PHE: n etu on optimaalinen hinta / laatu -suhde.

Vaiheittaiset ohjeet siitä, miten voit tehdä sen itse

Laite lämmön vaihtamiseksi lämmitysjärjestelmästä veteen voidaan suunnitella omin käsin.

Työkalut ja materiaalit

Jos haluat suunnitella levylämmönvaihtimen omilla käsilläsi, tarvitset:

• hitsauskone;
• Bulgaria;
• ruostumattomasta teräksestä valmistetut levyt – kaksi aallotettua, yksi litteä. Paksuus 4 mm;
• elektrodit.

Valmistusprosessi

Laitteen koko valmistusprosessi on jaettu useisiin vaiheisiin:

1. Aaltopahvilaatat on leikattava. Vaatii 31 levyä 300 x 300 mm.
2. Tasaisesta arkista leikataan 18 metriä pitkä ja 10 mm leveä nauha. Nauha on leikattava 300 mm pitkiksi paloiksi.
3. Aallotetusta materiaalista valmistetut neliöt hitsataan toisiinsa kymmenen millimetrin nauhalla eri puolilta, viereisten osien tulee olla kohtisuorassa. Osoittautuu 15 osaa toiselle puolelle ja 15 toiselle puolelle kuution muodossa.
4. Litteä ruostumattomasta teräksestä valmistettu jakotukki on hitsattava osiin, joista vesi virtaa..
5. Jokaiseen keräimeen porataan reikä, putken liitososa hitsataan siihen.
6. Rakenne asennetaan avoimella puolella kaasujärjestelmään.

Laitteen asennus

Jotkin lämmönvaihtimet voidaan asentaa itse: tämä ei vaadi erityistaitoja tai työkaluja. Suosittelemme kuitenkin käyttämään ammattilaisten palveluita: tämä takaa, että asennus suoritetaan oikein ja laite toimii oikein..

Esimerkiksi tietyntyyppisille rakenteille karkeasuodattimien lisäasennus on tarpeen. Levylämmönvaihtimet ovat erittäin kapriisisia jäähdytysnesteen laadulle, joten ilman puhdistusta ne menettävät nopeasti korkean hyötysuhteensa: levyjen väliset kanavat yksinkertaisesti “tukkeutuvat”.

PHE: n asennus

1. Laitteen sijainnin on mahdollistettava vapaa pääsy pääkomponentteihin huoltoa varten..
2. Tulo- ja poistoputkien kiinnityksen on oltava jäykkä ja tiukka..
3. Lämmönvaihdin tulee asentaa tiukasti vaakasuoralle betoni- tai metallialustalle, jolla on riittävä kantavuus.

Käyttöönotto

1. Ennen laitteen käynnistämistä on tarkistettava sen tiiviys tuotteen teknisissä tiedoissa annettujen suositusten mukaisesti..
2. Laitteiston ensimmäisellä käynnistyksellä lämpötilan nousunopeus ei saa ylittää 250 ° C / h ja järjestelmän paineen tulee olla 10 MPa / min..
3. Käyttöönoton menettelyn ja laajuuden on vastattava selvästi yksikön passissa olevaa luetteloa..

Yksikön toiminta

1. PHE: n käytön aikana työvälineen lämpötilaa ja painetta ei saa ylittää. Ylikuumeneminen tai paineen nousu voi johtaa laitteen vakavaan vaurioitumiseen tai täydelliseen vikaantumiseen..
2. Intensiivisen lämmönvaihdon varmistamiseksi työvälineiden välillä ja asennuksen tehokkuuden lisäämiseksi on tarpeen säätää mahdollisuus puhdistaa työvälineet mekaanisista epäpuhtauksista ja haitallisista kemiallisista yhdisteistä.
3. Laitteen käyttöiän pidentäminen merkittävästi ja tuottavuuden parantaminen mahdollistavat säännöllisen huollon ja vaurioituneiden elementtien oikea -aikaisen vaihdon.

Liitäntäkaavio

Kaikissa lämmönvaihtolaitteissa vesi liikkuu painovoiman ja luonnollisen konvektion vaikutuksesta. Tästä syystä kaksi sääntöä on välttämättä otettava huomioon rakennetta asennettaessa:

1. Lämmönvaihtimen veden tulo- ja poistoputkien tulee olla eri korkeuksilla. Suuttimien välisen etäisyyden on oltava vähintään 200-250 mm. Alemman poistoaukon kautta vesi tulee rakenteeseen ja ylempää käytetään sen tyhjentämiseen lämmityksen jälkeen.
2. Liitäntä suoritetaan käyttämällä yksinomaan joustavia letkuja ja lämmönkestävää silikonia liitosten tiiviyden varmistamiseksi.

Tärkeä! Älä käytä kumiletkuja, vaikka niissä olisi metallipunos ja ne on suunniteltu kuumaa vettä varten, kuten vastaava merkintä osoittaa. Muuten tällainen vuoraus palaa nopeasti suuren lämpösäteilyn vuoksi. Säiliö on liitetty kylpyammeen lämmönvaihtimeen käyttämällä joustavia ruostumattomasta teräksestä valmistettuja letkuja, joita käytetään kaasulaitteiden liittämisessä.

Rinnakkaisliitäntä lämmitysväliaineen pakotetun kierron kanssa.

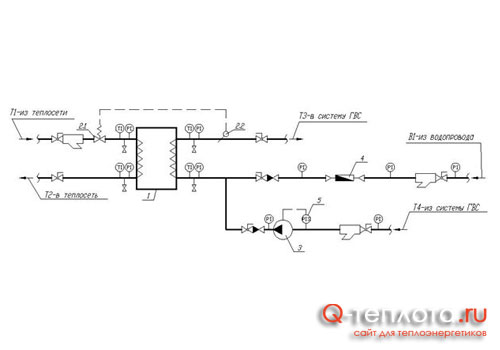

Tässä tapauksessa on tarpeen asentaa lämpötilansäädin, ja selite tulkitaan seuraavasti:

1 – levylämmönvaihdin;

2 – lämpötilansäädin, jossa 2.1 on venttiili ja 2.2 on termostaatti;

3 – pumppu syöttää painetta jäähdytysnesteeseen;

4 – lämmitetty vesimittari;

5 – manometri.

Lämmönvaihtimen rinnakkaisliitännän edut: säästää arvokasta tilaa ja on erittäin helppo toteuttaa.

Haitat: ei kylmän veden lämmitystä.

Erittäin helppo toteuttaa ja suhteellisen halpa. Sen avulla voit säästää hyödyllistä vierailutilaa, mutta samalla se on kannattamatonta jäähdytysnesteen kulutuksen kannalta. Lisäksi tällaisella liitännällä putkilinjan halkaisijan on oltava suurempi..

Kaksivaiheinen sekamuoto.

Kuten rinnakkain, se vaatii pakollisen lämpötilansäätimen asennuksen, ja sitä käytetään useimmiten julkisten rakennusten liittämisessä.

Piirustuksen selitys on täysin sama kuin rinnakkaispiirin legenda.

Edut: paluuveden lämpö kulutetaan tulovirran lämmittämiseen, mikä säästää jopa 40% lämmönsiirtimestä.

Haitta: korkeat kustannukset johtuen kahden lämmönvaihtimen liitännästä kuuman veden valmistamiseksi.

Verrattuna yllä olevaan järjestelmään se auttaa vähentämään jäähdytysnesteen virtausnopeutta (noin 20-40%), mutta sillä on myös useita haittoja:

tarvitsee ammattimaisen ja erittäin tarkan laitevalinnan;

toteutus vaatii 2 lämmönvaihdinta kerralla, mikä lisää budjettia;

tällaisella liitännällä lämminvesi ja lämmitysjärjestelmä vaikuttavat voimakkaasti toisiinsa.

Lyhyesti tärkeimmästä asiasta

Kiukaan lämmönvaihdin lämmittää vettä rakenteen lämmityksen aikana. Kuuma neste kerääntyy ulkoyksikköön. Siitä tulee kylmää vettä. Kierto suoritetaan painovoiman periaatteen mukaisesti ja luonnollisen konvektion seurauksena.

Kaksi rakennetta on yhdistetty joustavilla letkuilla kulmassa. Niiden kokonaispituus ei saa ylittää 3 m. Ulkoinen säiliö on aina kiukaan yläpuolella. Järjestelmä on varustettava hanalla, jotta kuumaa vettä voidaan käyttää kätevästi.

Ulkoisen säiliön liittäminen kylpylämmönvaihtimeen takaa turvallisen kuuman veden syötön rakennuksessa. Tämä on käytännöllisempi vaihtoehto kuin saranoitu säilytysrakenne, joka on helppo polttaa.

Syy lämmönvaihtimien vikaantumiseen

Toiminta -aika määräytyy ensisijaisesti siitä, miten kaupungin vesihuoltovesi desinfioidaan. Venäjän alueella käytetään joko puhdasta klooria tai klooridioksidia. Kun kupariputken läpi virtaava vesi lämpenee, se johtaa voimakkaaseen kemialliseen reaktioon. Kuparikloridi on lujuudeltaan huonompi kuin puhdas metalli, ja siksi fistelit ilmestyvät melko nopeasti. Onnekkaimpia ovat kaupunkien asukkaat, joissa vesijohtovesi on otsonoitu.

Mutta tällaisia ​​siirtokuntia on edelleen hyvin vähän. Nykyaikaisen ratkaisun korkeat kustannukset eivät salli otsonoinnin nopeaa leviämistä. Lisäksi nyt valmistajat ovat alkaneet säästää kaikin mahdollisin tavoin. Ja jos aikaisemmin lämmönvaihtimien paksujen putkien kanssa ongelmia tapahtui melko harvoin, nyt käytetään huonolaatuista ohutta kuparia. Tuotteiden käyttöikä on lyhentynyt merkittävästi.

Lämmönvaihtimen laskemisen vivahteet

Järjestelmän kokonaishinta voi vaihdella 200 dollarista 2000 dollariin tai jopa enemmän. Tärkeintä tässä on laskea lämmönvaihtimen tarvittavat indikaattorit, jotta voidaan määrittää tarkoitukseen sopivien laitteiden optimaaliset ominaisuudet..

Mutta käytännössä on vaikeaa suorittaa tämä tehtävä yksin. Tämä johtuu siitä, että valmistajat piilottavat huolellisesti kehityksensä salaisuudet ulkopuolisilta. Tämä johtaa tarpeeseen ottaa suoraan yhteyttä valmistajiin, toimittajiin.

He suorittavat erityislaskentaohjelmien avulla tilanteeseesi sopivat laskelmat. Tilanne arvioidaan alustavasti, kohteen nykyinen tila tarkistetaan. Lisäksi valmistaja on välttämättä kiinnostunut tavoitteistasi ja taloudellisista mahdollisuuksistasi. Kaikkien kerättyjen tietojen perusteella suoritetaan pätevä laskelma.

Jotta et maksaisi liikaa vesihuolto- ja lämmitysjärjestelmästä, suosittelemme, että otat yhteyttä luotettuihin yrityksiin, jotka ovat osoittautuneet positiivisiksi ja joilla on hyvä maine markkinoilla.

Lämmönvaihdin – laitteet, joiden työlohkossa lämmönvaihto on muodostettu eri lämpötilojen elementtien välille.

Lämmönvaihtimiin perustuvien lämmitysjärjestelmien edut:

• helppokäyttöisyys ja helppo huolto;
• kestävyys;
• suurten alueiden tasainen lämmitys;
• kätevä lämmönsäätöjärjestelmä;
• ei suuria pattereita;
• lämpömukavuutta huoneessa.

Yleisiä neuvoja asiantuntijoilta

Lämmönvaihtimilla on monimutkainen rakenne, vaikka useimmissa tapauksissa niiden käyttöohjeet ovat samat lauseet. Tietenkin niiden suunnittelu on ainutlaatuinen, ja siksi kuoren ja putken lämmönvaihdin on esimerkki..

Kaikki monimutkaisuus kuuluu yhteen sääntöön – kuten mikä tahansa planeettalaite, lämmönvaihdinlaite vaatii korjausta. Jokainen korjausmenettely sisältää useita toissijaisia ​​ongelmia, jotka asiantuntijat yrittävät ratkaista improvisoiduilla tavoilla ja menetelmillä. Tässä mekanismissa, kuten useimmissa lajeissa, on erilaisia ​​putkia. Ne ovat yleisin syy rikkoutumiseen. Kun suoritetaan näiden rakenteellisten elementtien terveydentilan tasainen diagnostiikka, on ymmärrettävä selvästi, että pienikin väärä toiminta ja laite voivat alentaa toimintatasoa.

Yhä useammin on ihmisiä ja organisaatioita, jotka ostavat useita lämmönvaihtimia kerralla. Tämän ominaisuuden avulla voit vaihtaa vahingoittuneen laitteen välittömästi uuteen..

Joitakin vivahteita saattaa ilmetä yksiköitä säätäessä. Jos arvot syötetään väärin, lämmönvaihtimen toiminta -alue pienenee jyrkästi. Tässä tapauksessa työalueella tapahtuu epälineaarinen muutos..

Asiantuntijoiden tärkein neuvo on riippumattomien toimien hylkääminen minkä tahansa tyyppisen lämmönvaihtimen luomiseksi. Prosessi on suunniteltu yksinomaan tuotantoasennukseen, joten sitä on mahdotonta toistaa kotona..

Lämmönvaihtimia on suuri määrä. Jotkut niistä ovat halvempia, toiset luotettavampia ja toiset antavat parhaan työtuloksen. Laitteen valinta on vaikeaa, mutta ehkä tietäen niiden pääominaisuudet. Älä unohda laitteiden käyttöä koskevia sääntöjä, olivatpa ne kuoret ja putket tai levytuotteet. Jokainen tyyppi toimii yksinomaan selkeillä paineparametreilla ja ympäristöolosuhteilla. Älä unohda asiantuntijoiden neuvoja, jotka ovat työskennelleet mekanismien kanssa useita vuosia ja jotka tuntevat niiden ominaisuudet..
