Namų tobulinimas turėtų prasidėti nuo tinkamo skaičiavimo. Jis apytiksliai suplanuos visas planuojamo darbo savybes ir atskleis visos idėjos pelningumo klausimą. Skaičiavimas yra ypač svarbus tuo atveju, jei privačiame name įrengiamas grindinis šildymas..

Ypatumai

Šildomos grindys yra šildymo įranga, todėl jos stabilus veikimas yra nepaprastai svarbus. Tai priklauso ne tik nuo montavimo kokybės, bet ir nuo naudojamų medžiagų. Svarbiausias grindų efektyvumo komponentas yra patikimas visų veikimo parametrų apskaičiavimas. Iš mokyklos užduočių taip pat aišku, kad sunku ką nors apskaičiuoti nesuprantant prasmės, todėl reikia suprasti šildymo sistemos principus ir jos išdėstymo ypatumus. Yra du grindų šildymo tipai:

• šiltos grindys su vandens šilumnešiu;
• elektrinis grindų šildymas.

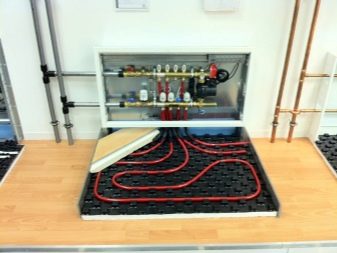

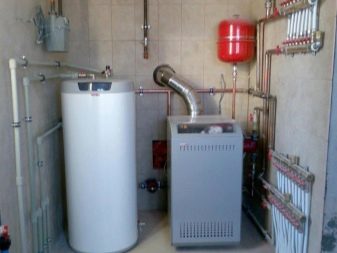

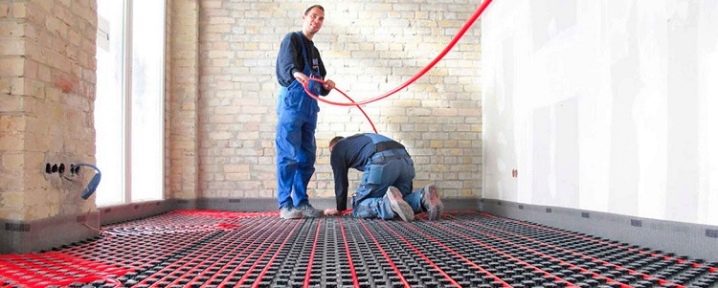

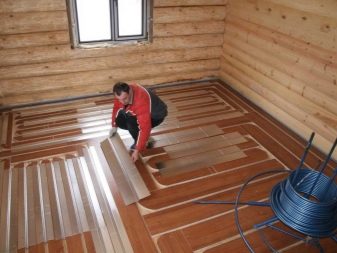

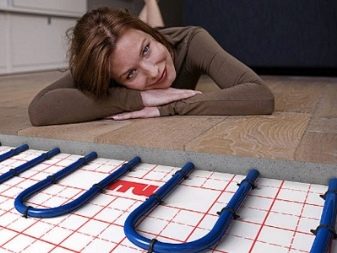

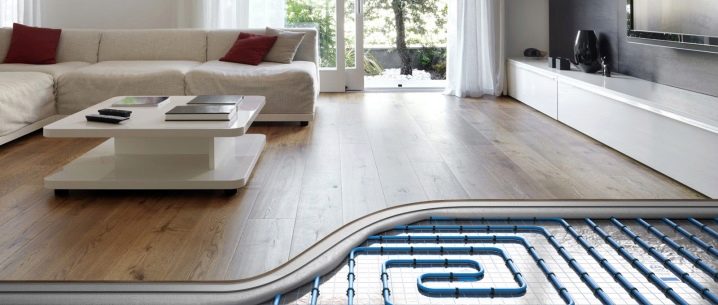

Vandens šildomų grindų konstrukcija suprojektuota taip, kad šildymas atsirastų dėl šilumos, kurią išskiria šildymo kontūrai, susidedantys iš mažo skersmens vandens vamzdžių. Šie vamzdžiai klojami po grindų paviršiumi ir kilpuojami aplink šildymo įrenginį – katilą, kuris yra atsakingas už šildymą. Daugeliu atvejų sistemą papildo prietaisai, užtikrinantys patogų šildymą, taip pat valdikliai.

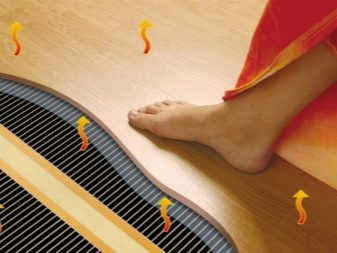

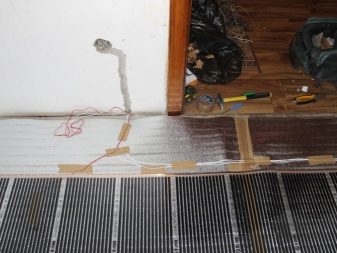

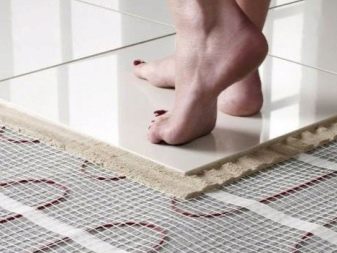

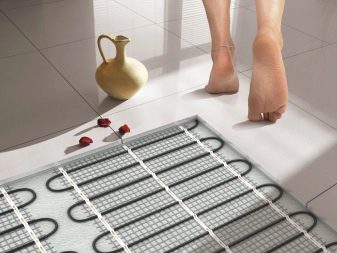

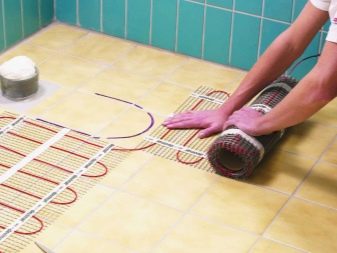

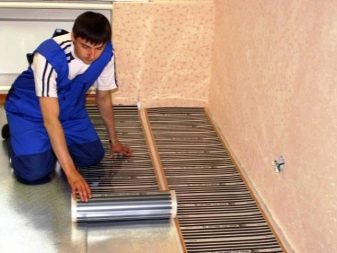

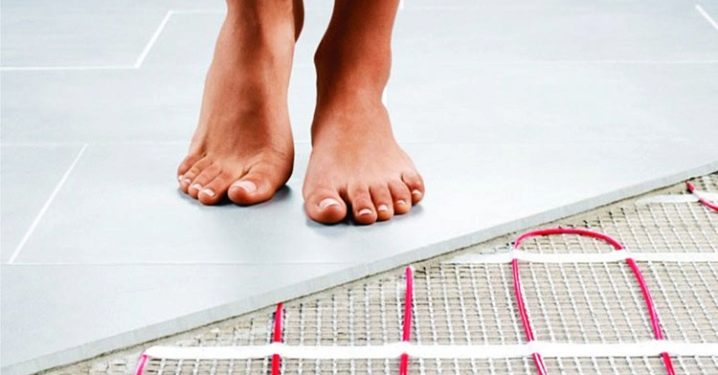

Šildomos grindys, maitinamos elektra, šildo grindų paviršių, naudodamos panašią technologiją. Vietoj vamzdžių grindų konstrukcijoje klojamas specialus dviejų gyslų kabelis, kuris yra šilumą skleidžiantis laidininkas. Spinduliuotės intensyvumą reguliuoja specialus termostatas.

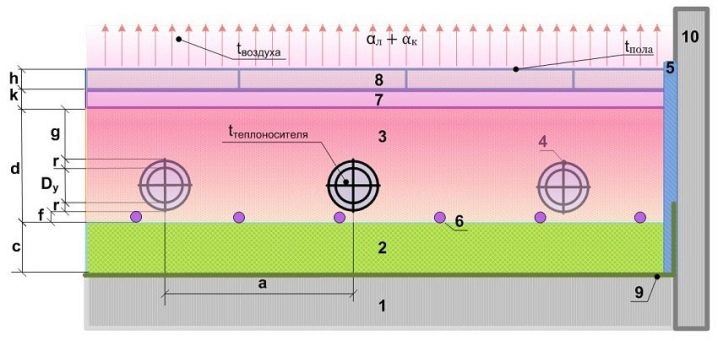

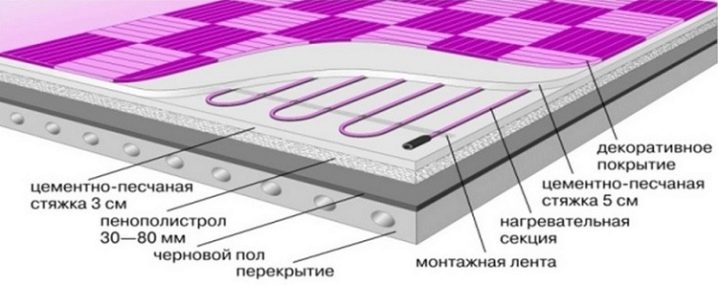

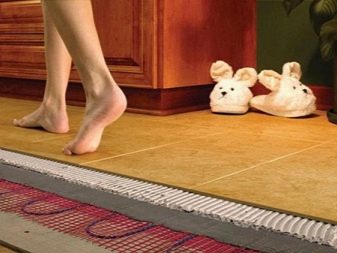

Turite įsivaizduoti, kaip ši sistema yra šildomoje patalpoje. Kad būtų lengviau suprasti, grindis reikia galvoti kaip sluoksniuotą pyragą. Pirmasis rėmo sluoksnis paprastai yra betoninė plokštė, ant kurios klojamas hidroizoliacinės medžiagos ritinys. Tada naudojama mažo atsparumo šilumos perdavimui medžiaga, pavyzdžiui, putų polistirenas, izoliuotas folija. Galiausiai visa tai yra padengta lygintuvu, į kurį sumontuoti šiltų grindų šildymo vamzdžiai..

Grindinio šildymo apskaičiavimas yra gana rimta užduotis. Jūs turite tai atlikti kuo atidžiau. Dėl to jūs galėsite susidaryti išsamų vaizdą apie reikalingas siurblio charakteristikas, šildymo vamzdžių ilgį, šilumos spinduliuotės kiekį konkrečiais atvejais ir daug daugiau. Žinoma, jei turite pinigų, galite sumokėti specialistams už įvairias paslaugas, tačiau geriau viską kontroliuoti..

Nepaisant to, kad apskaičiuoti nėra lengva, vadovaudamiesi žingsnis po žingsnio instrukcijomis, nebus sunku su tuo susidoroti.

Skaičiavimo lentelė privačiame name

Šildomos grindys gali būti pagrindinis patalpos šildymo šaltinis arba kaip priemonė šildyti tik grindų paviršių. Atsižvelgiant į tai, kokias konkrečias funkcijas planuojama priskirti grindų šildymo sistemai, apskaičiuojamas jos šilumos perdavimas. Be to, geometrinės ir struktūrinės patalpos charakteristikos taip pat yra įvesties duomenys. Pirmiausia turite išsiaiškinti, kiek šilumos bus prarasta dėl kambario dizaino ypatybių. Nežinant šio parametro, neįmanoma suprasti, kiek šilumos turėtų skleisti šildymo kontūras, o tai apskritai yra skaičiavimo tikslas.

Tik po šio veiksmo galite pasirinkti likusius sistemos parametrus, tokius kaip:

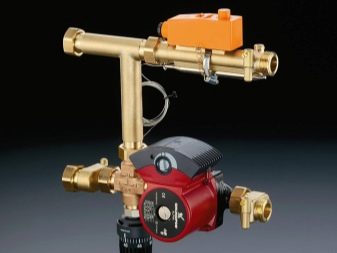

• reikalinga siurblio galia;
• elektrinio ar dujinio katilo galia;
• aušinimo skysčio vamzdžių medžiaga ir storis;
• kontūrų ilgis.

Tuo atveju, jei namo šildymo sistema veikia nepriekaištingai, o iš grindų šildymo sistemos reikia tik grindų paviršiaus izoliacijos, pagrindinė apskaičiuota vertė bus šildomos patalpos filmuota medžiaga. Šilumos nuostoliai ir vamzdynų ilgis, skirtas šilto vandens grindims, daugiausia priklausys nuo šildomo paviršiaus geometrijos. Kad skaičiavimas būtų visiškai tikslus, turite atsižvelgti į klimatą, konstrukcijos ypatybes, aukštų skaičių ir daug daugiau. Rezultatas yra gana sudėtingas terminis skaičiavimas..

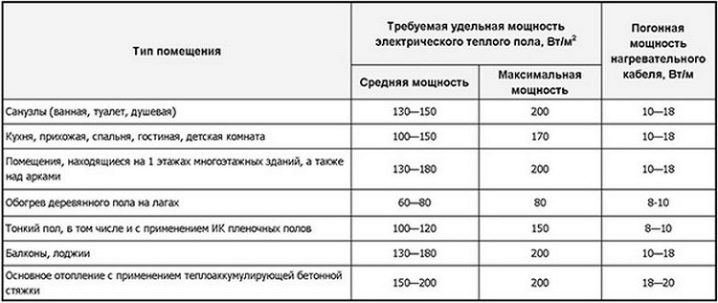

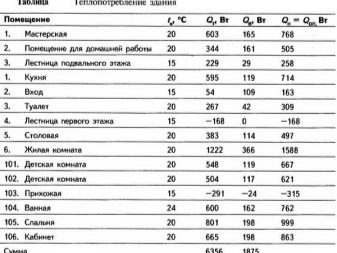

Gali pasirodyti, kad vartotojas nėra profesionalas, tačiau vis tiek nori sutaupyti pinigų namų gerinimui. Tokiu atveju galima naudoti privačių namų vidutinio šilumos suvartojimo rodiklius. Namo šildymas šiltomis grindimis buvo naudojamas ilgą laiką, o specialų stalą suformavo patyrę specialistai. Tai rodo reikiamą šilumos kiekį numatomai patalpai, kurioje bus įrengti vandens grindų šildymo kontūrai..

Galios formulė

Daugeliu atvejų grindinis šildymas naudojamas kaip sistema, pakeičianti šildymo radiatorius. Tada skaičiavimas, žinoma, taps sudėtingesnis, nes reikia atsižvelgti į visus veiksnius. Kad galėtumėte šildyti visą vidinį kambario tūrį, turite turėti informacijos apie patalpos šilumos nuostolius. Tik tada, žinodami šildymo kontūro talpą, galite pradėti jį projektuoti. Taigi, pats skaičiavimas atrodo taip:

Mk = 1,2 x Q, kur Mk yra reikalinga šildymo kontūro šilumos perdavimo galia, Q yra tas pats šilumos nuostolis, o 1,2 yra klaidos koeficientas.

Iš formulės aišku, kad tikslinis parametras yra aušinimo skysčio temperatūra kontūre, siekiant nustatyti, kuris yra būtinas norint apskaičiuoti šilumos nuostolius. Norėdami juos nustatyti, turėsite vaikščioti aplink namą su matuokliu. Būtina išmatuoti visų atitveriančių objektų plotą ir storį: sienas, grindis, langus, duris ir pan. Norint atsižvelgti į visų objektų medžiagos struktūrą, jums reikia koeficiento, apibūdinančio atskirų medžiagų šilumos laidumą (λ). Atitinkamai, jūs turite žinoti, kas sudaryta iš to, kas turi būti apskaičiuota, ar tai būtų siena, durys ar lubos. Visos populiarios statybinės medžiagos ir jų koeficientai pateikti šioje lentelėje:

Šilumos nuostoliai yra apskaičiuojami atskirai kiekvienam apsauginiam kambario elementui, nes kiekvienas objektas turi skirtingas savybes. Skaičiavimas atliekamas pagal šią formulę:

Q = (1 / R) x (tvn-tn) x (1 + ∑β) x S, kur R yra žaliavos, iš kurios pagaminta atitvarinė konstrukcija, atsparumas temperatūrai, t yra konstrukcijos temperatūra, indeksai atitinkamai reiškia išorinę ir vidinę temperatūrą, S – elemento geometrinis plotas, β – klimato šilumos nuostoliai, priklausantys nuo kardinalios krypties, į kuriuos reikia atsižvelgti.

Dėl to sumuojami atskirų elementų apskaičiuoti šilumos nuostoliai. Taigi, visi kambario šilumos nuostoliai pakeičiami į Mk apskaičiavimo formulę – grandinės šilumos perdavimo galią.

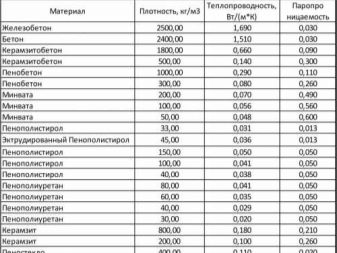

Pavyzdžiui, mes apskaičiuosime reikiamą grandinės šilumos perdavimą 20×20 m blokinei patalpai, kurios sienų plotis yra 2,5 mm. Remdamiesi tuo, kad putų betono blokelių šiluminė varža yra 0,29 (W / m x K), gauname apskaičiuotą vertę Rpb = 0,25 / 0,29 = 0,862 (W / m x K). Sienos yra tinkuotos 3 mm sluoksniu, o tai reiškia, kad prie gauto pasipriešinimo reikia pridėti Rpc = 0,03 / 0,29 = 0,1 (W / m x K). Tai reiškia, kad bendra sienos šiluminė varža yra Rst = 0,1 + 0,862 = 0,962 (W / m x K). Toliau apskaičiuojame šilumos nuostolius pagal aukščiau pateiktą formulę:

Q = (1 / 0,962) x (20 – (-10)) x (1 + 0,05) x 40 = 1309 W.

Lygiai taip pat apskaičiuojame šilumos nuostolius per lubas, duris ir langus. Mes apibendriname viską, kas gauta, ir pakeičiame jį į formulę, kad nustatytume šildymo kontūro galią. Prie gautos vertės pridėkite 10%, o tai ištaisys oro įsiskverbimą. Bet kuris skaičiuotuvas gali tai išspręsti..

Kaip teisingai apskaičiuoti stilių?

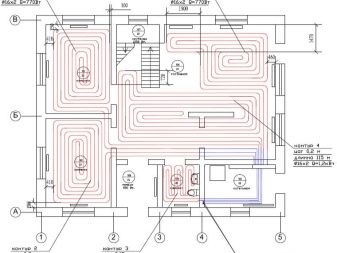

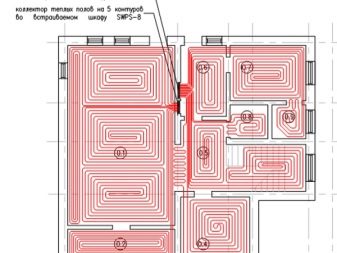

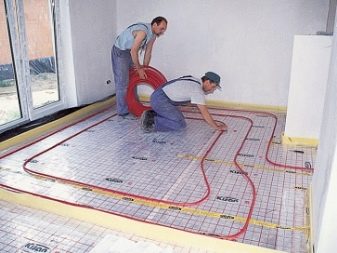

Išsiaiškinę šiltai grindims reikalingą galią, galite susipažinti su jos kontūro vietos subtilybėmis. Be to, belieka tik apskaičiuoti reikiamą kontūro ilgį, kuris padės susidaryti vaizdą apie būsimas išlaidas. Piešimas turi būti atliekamas atsižvelgiant į vamzdžių tarpus ir mastelio koeficientus.

Žingsnis yra išmatuotas tuštumų tarp vamzdžių intervalas, jis turi būti parinktas atsižvelgiant į kelias sąlygas:

• judant ant grindų, žmogaus pėda neturėtų jausti temperatūros skirtumo, taigi, jei žingsnis yra per didelis, paviršius bus šildomas juostelėmis.
• Žingsnis turėtų būti pasirinktas taip, kad vamzdis kuo ekonomiškiau ir efektyviau atliktų savo funkciją..

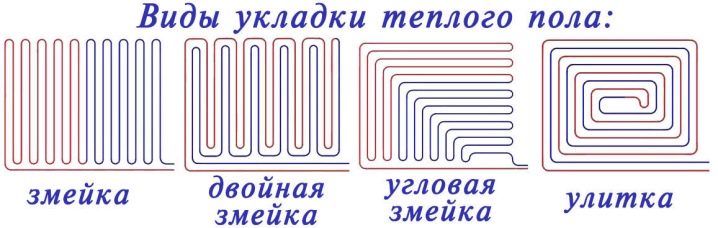

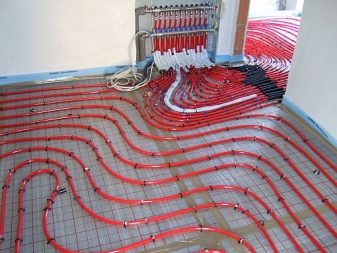

Norėdami įdiegti dujotiekį be klaidų, turite suprasti naudojamų įrenginių tipų pranašumus ir trūkumus. Šiuo metu šildymo vamzdynui įrengti naudojamos 4 schemos:

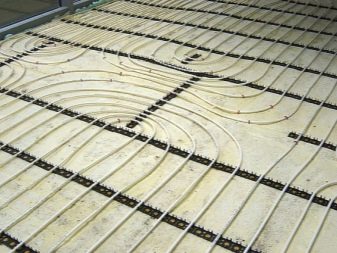

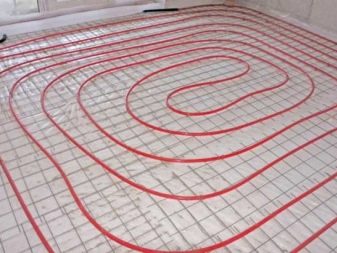

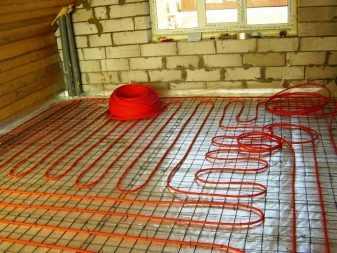

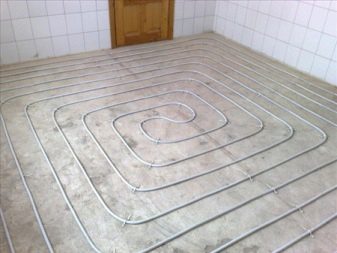

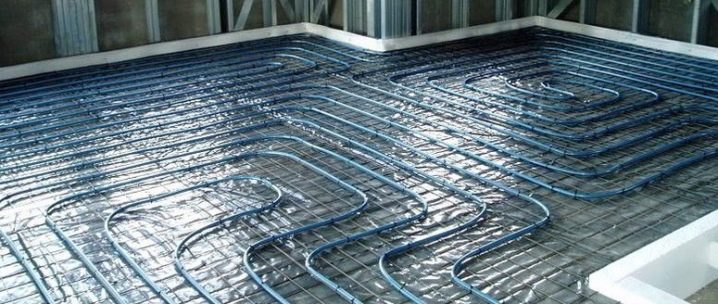

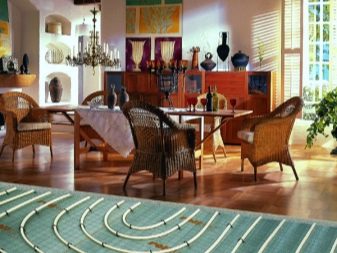

• “Sraigė (spiralė)” – labiausiai reikalaujamas variantas, nes toks klojimas užtikrina tolygų šilumos energijos paskirstymą. Vieta vyksta nuo periferijos iki centro, nuolat mažėjant spinduliui, o paskui į kitą pusę. Naudojant šį metodą, žingsnio ilgis gali būti bet koks, pradedant nuo 10 mm.

Be to, šis metodas yra lengviausias diegimo požiūriu, nėra jokių apribojimų dėl kambario formos..

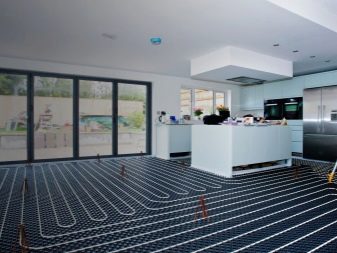

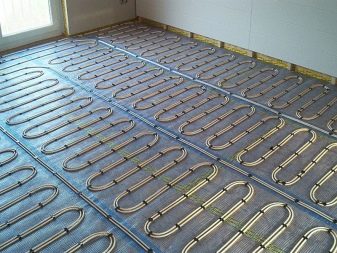

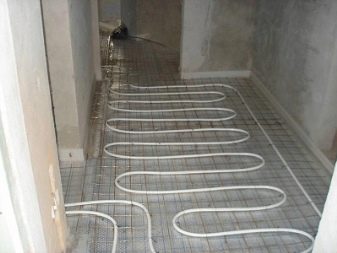

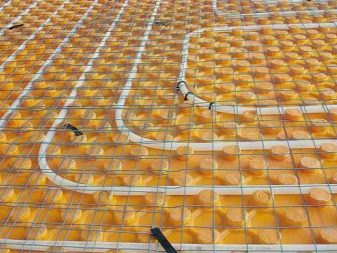

• “Gyvatė” Tai gana nepopuliarus kontūravimo būdas. Didelis trūkumas yra tas, kad prijungimas prie maitinimo bloko vyksta iš vienos pusės, todėl yra didelis temperatūros skirtumas. Kuo toliau nuo katilo, grindų paviršius bus šaltesnis. Antrasis reikšmingas „gyvatės“ trūkumas yra įrengimo sudėtingumas. Šis išdėstymas numato 180 laipsnių vamzdžio posūkius. Dėl to žiedinis tarpas turėtų būti padidintas iki 200 mm, o universali vertė laikoma 150 mm..

• “Kampinė gyvatė”. Šiltas srautas plinta iš kampo, kuriame yra katilas. Metodas nėra populiarus, nes temperatūra plinta gradientu, o tai iš tikrųjų sukuria „saulės“ efektą. Kuo arčiau, tuo šilčiau.
• “Dviguba gyvatė” yra įprastos „gyvatės“ modifikacija. Skirtumas tas, kad šilumos nuostoliai yra kompensuojami. Tai daroma cirkuliuojant srautą į abi puses. Taip kloti taip pat sunku. „Gyvatė“ naudojama mažoms erdvėms, pavyzdžiui, vonios kambariui.

Visi aukščiau išvardyti metodai gali būti derinami tarpusavyje. Maži plotai kartais yra padengti „gyvate“, o elementai, kurių nereikia šildyti, yra apsupti „spirale“. Kartais kombinuoti vamzdžių klojimo būdai užtikrina mažiausią medžiagų kainą ir minimalias investicijas. Dabar, turėdami reikiamą informaciją, galite pradėti skaičiuoti reikiamą dujotiekio ilgį. Skaičiavimas atliekamas pagal paprastą formulę:

L = 1,1 x S \ N. Aukščiau pateikta formulė atspindi šildymo vamzdžio (L) ilgio priklausomybę nuo grandinės (S) ploto, atsižvelgiant į žingsnį (N). Norint atsižvelgti į lenkimo vamzdžio atsargas, reikia koeficiento 1,1. Pabaigoje taip pat turėtumėte atsižvelgti į segmentus, kurie bus srovės ir priešsrovės, kad prijungtumėte kaminą prie katilo..

Norėdami išvengti nesusipratimų, mes apskaičiuosime 25 kv. m. Norėdami pašalinti laiptelio matmenų apribojimą, pirmenybę teiksime spiralės klojimo metodui ir pasirinksime 0,15 metro žingsnį. Šiuo atveju paaiškėja, kad klojamo dujotiekio ilgis yra L = 1,1 x 25 / 0,15 = 183,4 m.

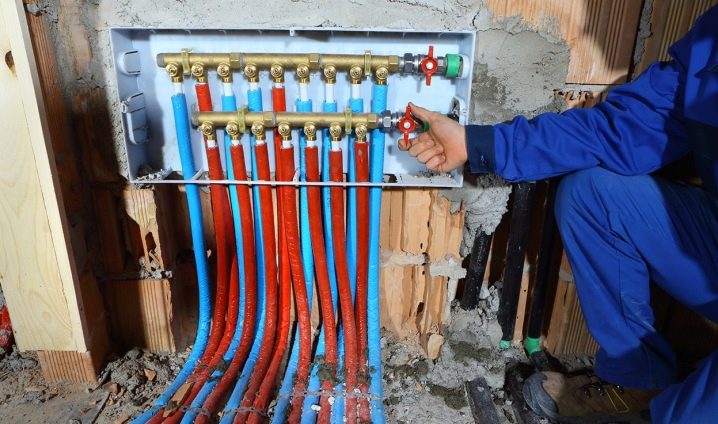

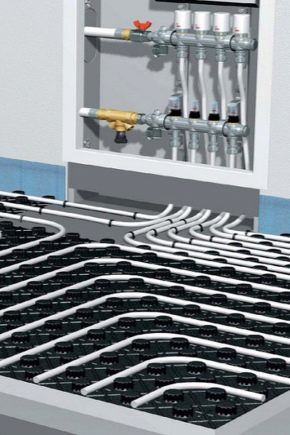

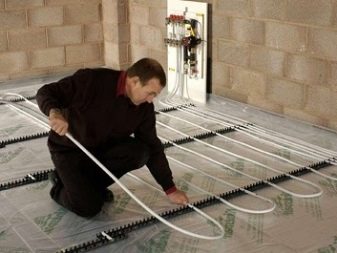

Tarkime, kad grindų šildymo sistema maitinama šukomis, esančiomis 5 m atstumu nuo grandinės. Skaičiuojant šį atstumą būtina padvigubinti, nes kolektorius turi priešpriešinį srautą. Todėl gautas kontūro ilgis bus L = 183,4 + 5 + 5 = 193,4 m.

Profesionalus patarimas

Susitvarkę su skaičiavimais, galite kreiptis į specialistus ir sukonkretinti jų užduotis. Nereikia skubėti, nebus nereikalinga susipažinti su kai kuriais niuansais. Su jais galima susidurti tik įrengiant šiltas grindis ne pirmą kartą. Gerai išmanantys šį verslą rekomenduoja:

• piešdami kontūrą, pabandykite išsiaiškinti, kaip naudoti kuo mažiau vamzdžio. Esant trumpam dujotiekio ilgiui, nebus apčiuopiamo pasipriešinimo, todėl slėgis nesumažės, tai yra, nereikės išleisti pinigų galingam siurbliui.

Apskritai trumpas vamzdis yra pigesnis.

• Baigus dujotiekio ilgio skaičiavimą, gautą vertę reikia palyginti su leistinu grandinės ilgiu. Tai priklauso nuo klojamo vamzdžio skersmens. Jei skersmuo yra 16 mm, tada leistina kontūro ilgio vertė yra 100 m, o jei skersmuo – 20 mm, tada apribojimas bus 120 m..
• Žiedinis tarpas yra optimalus, tačiau priklauso nuo šildymo vamzdžio skersmens.

• Projektuojant įrenginį reikia prisiminti, kad ne visoms patalpos zonoms reikia vienodo šildymo poreikio, todėl plačiau suplanuokite vamzdžio vietą prie langų ir durų konstrukcijų. Tai užtikrins intensyvų šildymą ten..
• Tais atvejais, kai planuojamas plotas viršija 40 kv. m, turite prijungti antrąją grandinę, nes vienos grandinės grindų šildymas didelėse patalpose yra neveiksmingas.

Taigi, šiltų grindų skaičiavimas gali būti atliekamas savarankiškai..

Rekomenduojama skaičiavimus atlikti ir rankiniu būdu, naudojant formules, ir naudojant specialų skaičiuotuvą, o tada palyginti gautas vertes.

Norėdami gauti daugiau informacijos apie šią problemą, galite sužinoti žiūrėdami toliau pateiktą vaizdo įrašą.
